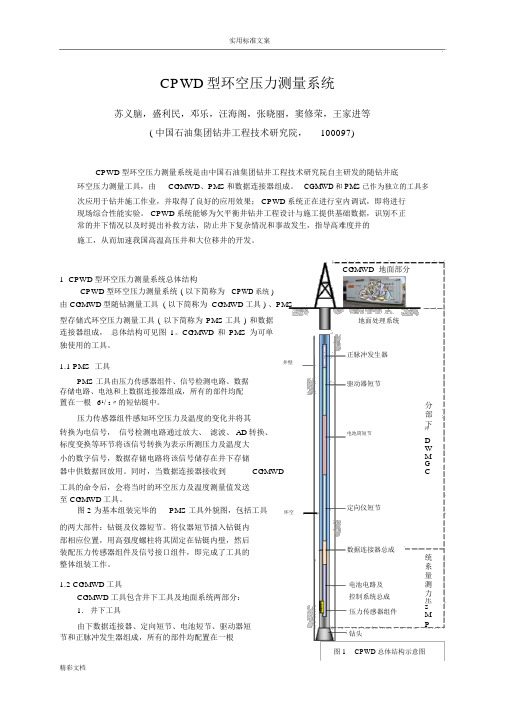

1CPWD型环空压力测量系统总体结构CPWD型环空压力测量系统 ( 以下简称为CPWD系统 )由 CGMWD型随钻测量工具 ( 以下简称为 CGMWD工具 ) 、PMS 型存储式环空压力测量工具 ( 以下简称为 PMS工具 ) 和数据连接器组成，总体结构可见图1。
CGMWD和PMS为可单独使用的工具。
1.1 PMS 工具井壁PMS 工具由压力传感器组件、信号检测电路、数据存储电路、电池和上数据连接器组成，所有的部件均配CGMWD 地面部分地面处理系统正脉冲发生器驱动器短节置在一根61/ 2〃的短钻铤中。
压力传感器组件感知环空压力及温度的变化并将其转换为电信号，信号检测电路通过放大、滤波、 AD转换、标度变换等环节将该信号转换为表示所测压力及温度大小的数字信号，数据存储电路将该信号储存在井下存储器中供数据回放用。
同时，当数据连接器接收到CGMWD工具的命令后，会将当时的环空压力及温度测量值发送至 CGMWD工具。
图 2 为基本组装完毕的PMS工具外貌图，包括工具环空的两大部件：钻铤及仪器短节。
将仪器短节插入钻铤内部相应位置，用高强度螺柱将其固定在钻铤内壁，然后装配压力传感器组件及信号接口组件，即完成了工具的整体组装工作。
仪表维修工题库单选题（答案）题库1、椭圆齿轮流量计的测量部分是由两个相互啮合的椭圆形齿轮轴和壳体构成。
齿轮与壳体之间形(测量室)2、离心泵找正不好,可能会造成(轴承温度上升)。
3、单闭环比值控制系统的从动回路应选用(比例积分)控制规律。
4、本质安全型电气设备的防爆性能是采用(电路本身)措施实现的5、下面是关于负压(真空度)的表达式,其中正确的表达式是(P负=P大-P绝)。
6、专业从事机动车驾驶人员需戴(防冲击)变色镜,保护眼睛7、工人的日常安全教育应以“周安全活动”为主要阵地进行,并对其进行(每月一次)的安全教育考核8、表示粘度的符号是(μ)。
9、下面关于分程控制回路的描述中错误的是(由每一段信号去控制一台控制阀)。
10、当现场总线间的设备距离较长,或需增加网段上的连接设备数时,可采用(中继器)扩展现场总线网络。
11、(表决)指冗余系统中用多数原则将每个支路的数据进行比较和修正,从而最后确定结论的一种机理。
12、均匀调节系统中,对前后两个产生矛盾参数的调节要达到一定目的,不正确的说法是(要保证主要参数不变化)。
13、热膨胀式温度计,按受热介质可分为(玻璃液体双金属片压力计式)。
14、阀门的基本参数不包括(衬里材料)。
15、高压差调节阀使用寿命短的主要原因是(汽蚀)。
16、涡街流量计的测量原理是,在流体流动的方向上放置一个非流线型物体时,在某一雷诺数范围内,当流体流速足够大时,流体因边界层的分离作用,在物体的下游两侧将交替形成非对称的(漩涡列)。
17、CENTUMCS3000R3系统中,一个域是一个逻辑控制网部分。
用户可以用(总线转换器BCV)连接不同域。
18、在(-40~250)温度下应优先选用(聚四氟乙烯)填料。
19、调节阀组的排放阀应安装在(调节阀入口前端)。
20、国际单位制的流量系数用(Kv)表示。
定义为:5~400的水,阀两端压差为100Kpa,全开时每小时流过调节阀的立方米数。
21、作为热电材料,一般要求是(电阻率大,热容量小22、CENTUMCS3000系统中,(Vnet)是实时控制总线,用于连接系统中各站。
川东北140MPa超高压井控装备检测系统研制与应用李卫刚;刘建华;贾建贞【期刊名称】《石油钻探技术》【年(卷),期】2011(039)004【摘要】川东北地区具有地层压力高、含硫高、地层复杂等特点,需要使用高压井控设备,但该地区不但没有相应压力等级的检测装置,而且不能进行气体密封检测,存在安全隐患,为此研制了140 MPa超高压井控装备检测系统.在介绍该检测系统的组成、工作原理、技术参数的基础上,重点分析了测试软件、气体密封、液体密封等关键技术,并对气体密封试压部分的设计参数进行了核算,结果表明,气体密封试压部分的设计参数合理、准确.现场应用表明,该检测系统能够检测140 MPa压力范围内的井控设备,检测结果准确可靠,操作简便,工作效率高,现场适用性强,能够满足川东北地区井控装备检测压力等级高、工作量大的要求.【总页数】4页(P115-118)【作者】李卫刚;刘建华;贾建贞【作者单位】中国石化中原石油勘探局钻井管具工程处,河南清丰457331;中国石化石油工程技术研究院,北京100101;中国石化中原石油勘探局钻井管具工程处,河南清丰457331【正文语种】中文【中图分类】TE921+.5【相关文献】1.超高压气藏单井控制动态储量评价方法 [J], 王卫红;郭燕东;刘华2.140MPa超高压油气井地面测试技术 [J], 陈华良;刘兴华;张洋3.140MPa超高压井口闸阀阀体的有限元强度分析 [J], 郑泳;郑家伟;肖力彤;杨卫星4.川85井茅口组气,水,H2S超高压层井控技术 [J], 何龙;刘祚才5.四川省经济和信息化厅四川省财政厅关于印发《四川省重大技术装备首台套新材料首批次软件首版次认定管理办法》的通知(川经信装备〔2021〕124号) [J],因版权原因，仅展示原文概要，查看原文内容请购买。
随钻地层测试技术的分析与思考邸德家;陶果;孙华峰;岳文正【摘要】综述随钻地层测试技术的发展动态.以随钻地层测试仪器(Geo-Tap)为例分析随钻地层测试的技术特点、工作原理、仪器参数和在油气田工程中的应用前景.介绍目前我国随钻地层测试技术的现状、发展该技术的主要攻关方向和应该注意的问题.双封隔器模式结构具有流体取样和流体实时分析功能,是随钻地层测试仪器主要的发展方向.在我国随钻测量技术和电缆地层测试技术的基础上,应积极借鉴国外的先进技术,多单位联合攻关,大力开展基础工作,研发具有自主知识产权的随钻地层测试仪器.%Simply summarized is the advancement of formation testing while drilling (FTWD) technology. Taking the Geo-Tap tool as a prototype model, analyzed are the principle, technical features, operating principle and tool parameters as well as its future applications in oilfield exploration and development In addition, introduced is current status of FTWD technology and discussed is the primary difficulties and highlights to develop the technology in China. In China, measurement while drilling (MWD) and wireline formation testing (WFT) tool's performance and reliability fall behind western, companies tool's. Double-packer mode structure with fluid sampling and real-time analysis function is the main development direction of FTWD tool, which is suitable for China's oil and gas layer characters with low porosity and permeability. By improving MWD and WFT technology, we should combine all the research and development departments in China to work together closely to learn andanalyze the western latest technology, and develop FTWD tool with independent intellectual property.【期刊名称】《测井技术》【年(卷),期】2012(036)003【总页数】6页(P294-299)【关键词】随钻测井;随钻地层测试;地层压力;流体界面【作者】邸德家;陶果;孙华峰;岳文正【作者单位】中国石油大学油气资源与探测国家重点实验室,北京102249;中国石油大学CNPC测井重点实验室,北京102249;中国石油大学油气资源与探测国家重点实验室,北京102249;中国石油大学CNPC测井重点实验室,北京102249;中国石油大学油气资源与探测国家重点实验室,北京102249;中国石油大学CNPC测井重点实验室,北京102249;中国石油大学油气资源与探测国家重点实验室,北京102249;中国石油大学CNPC测井重点实验室,北京102249【正文语种】中文【中图分类】TE927.6随钻地层测试器的前身是钻杆地层测试器（DST）。
2022年山东省菏泽市暖通维修工程师考试题及答案学校:________ 班级:________ 姓名:________ 考号:________一、填空题(10题)1.按使用制冷剂分类，一般分为（）和（）两种。
2.控制制冷剂流量的设备有（）、（）、（）。
3.风机盘管的最大缺点是________。
4.一个标准大气压为（）毫米汞柱。
5.空调区正压一般用（）测量。
6.空气减湿方法有（）、（）、（）、（）和（）。
7.冷凝器的传热面积比蒸发器的传热面积（）。
8.熔断器有（）、（）、（）部分组成。
9.制冷剂是在制冷设备中完成（）的工作介质，也叫工质。
10.动工具的电源引线，其中黄绿双色线应作为（）使用。
二、简答题(10题)11.风机采用变频器有何目的？12.接触器按其灭弧介质分为哪几种？13.风机盘营机组空调方式的特点是什么？14.为何转轮除湿机的外管道要低于再生出口处？15.火灾烟气的危害表现在哪些方面？16.离心式制冷压缩机轴承温度过高，可能是什么原因？17.什么是定流量和变流量系统？18.什么叫静电、直流电和交流电？19.常用的接地电阻摇表有哪几种型号？怎样正确使用？20.低压端充灌制冷剂的步骤？参考答案1.氨压缩机；氟利昂压缩机2.热力膨胀阀；毛细管；浮球阀3.漏水问题4.7605.微压计6.空气减湿的方法：加热通风减湿；机械除湿；液体吸湿剂减湿；固体吸湿剂减湿7.大8.熔断体；触头插座；绝缘底板9.制冷循环10.保护接地线11.改变电源频率达到调整风量的目的12.空气式；油浸式；真空式13.（1）噪声较小。
（2）具有个别控制的优越性。
（3）系统分区进行调节控制容易。
（（4）风机盘管机组体型小，布置和安装方便，属于系统的末端机组类型。
（5）占建筑空间少。
14.因为再生空气出口处的高温高湿空气会引起管道水冷凝，使冷凝产生的水倒流到除湿机15.火灾烟气会对人生理和心理造成双层危害，主要表现在：①烟气的毒害性。
2024年移动式真空压力检测装置____年移动式真空压力检测装置是一种用于检测真空系统压力的装置，具有移动便捷、准确稳定等特点。
在____年的技术水平下，该装置具备以下特点和功能。
首先，移动式真空压力检测装置采用先进的传感器技术，能够精确测量真空系统的压力。
该装置可以通过数字显示屏直观地显示当前真空系统的压力数值，并配备了高精度的压力传感器，能够以极高的精确度进行测量，保证了测试结果的准确性。
其次，该装置具备移动便捷的特点。
装置本身采用轻量化设计，结构紧凑，便于携带。
用户可以将装置随身携带，方便在需要的场合进行压力检测。
同时，该装置还配备了便携式电源，无需外部电源供应，使用起来非常方便。
第三，移动式真空压力检测装置具备快速响应的特点。
该装置采用了高速数据采集和处理技术，可以在短时间内完成数据的采集和处理，迅速给出测试结果。
这样一来，用户无需等待过长时间，即可得到所需的压力测试结果，大大提高了测试的效率。
第四，该装置还具备一定的智能化功能。
装置内置了先进的智能算法，可以对检测过程中的数据进行分析和处理，提取出有用的信息。
同时，该装置还支持与智能手机或电脑的无线连接，用户可以通过手机或电脑对装置进行远程控制和数据管理，实现更便捷的操作和数据管理。
最后，该装置还具备高度的稳定性和可靠性。
在设计上，该装置采用了精密工艺和高质量材料，能够抵御恶劣环境下的影响，保证测试结果的准确性和可靠性。
同时，装置还具备自动校准和故障检测的功能，能够及时发现并处理装置的异常情况，确保装置的正常工作和长期稳定性。
综上所述，____年的移动式真空压力检测装置具备移动便捷、准确稳定、快速响应、智能化和高度稳定性等特点和功能。
这种装置在工业生产、科学研究等领域中有着广泛的应用前景，能够为用户提供准确可靠的压力检测服务。
2024年移动式真空压力检测装置（2）论文中介绍了研制移动式真空压力检测装置的技术背景、设计思路和具体方案等，并以一台具有移动式真空平台的数控机床为例，介绍了安装该装置的施工和调试过程，从而论证了这个压力检测装置的实用价值。
CPWD型环空压力测量系统苏义脑，盛利民，邓乐，汪海阁，张晓丽，窦修荣，王家进等(中国石油集团钻井工程技术研究院，100097)CPWD型环空压力测量系统是由中国石油集团钻井工程技术研究院自主研发的随钻井底环空压力测量工具，由CGMWD、PMS和数据连接器组成。
CGMWD和PMS已作为独立的工具多次应用于钻井施工作业，并取得了良好的应用效果；CPWD系统正在进行室内调试，即将进行现场综合性能实验。
CPWD系统能够为欠平衡井钻井工程设计与施工提供基础数据，识别不正常的井下情况以及时提出补救井的施工，从而加速我国高温高压井和大位移井的开发。
1 CPWD型环空压力测量系统总体结构CPWD型环空压力测量系统(以下简称为CPWD系统)由CGMWD型随钻测量工具(以下简称为CGMWD工具)、PMS型存储式环空压力测量工具(以下简称为PMS工具)和数据连接器组成，总体结构可见图1。
CGMWD和PMS为可单独使用的工具。
1.1 PMS工具PMS工具由压力传感器组件、信号检测电路、数据存储电路、电池和上数据连接器组成，所有的部件均配置在一根61/2〃的短钻铤中。
压力传感器组件感知环空压力及温度的变化并将其转换为电信号，信号检测电路通过放大、滤波、AD转换、标度变换等环节将该信号转换为表示所测压力及温度大小的数字信号，数据存储电路将该信号储存在井下存储器中供数据回放用。
同时，当数据连接器接收到CGMWD工具的命令后，会将当时的环空压力及温度测量值发送至CGMWD工具。
图2为基本组装完毕的PMS 工具外貌图，包括工具的两大部件：钻铤及仪器短节。
将仪器短节插入钻铤内部相应位置，用高强度螺柱将其固定在钻铤内壁，然后装配压力传感器组件及信号接口组件，即完成了工具的整体组装工作。
1.2 CGMWD 工具CGMWD 工具包含井下工具及地面系统两部分： 1. 井下工具由下数据连接器、定向短节、电池短节、驱动器短节和正脉冲发生器组成，所有的部件均配置在一根61/2〃的无磁钻铤中。
井下工具通过数据连接器向PMS 工具发送控制命令并接收PMS 工具的测量数据，所接收的数据随同定向短节的测量参数(井斜、方位和工具面)经驱动器短节编码并驱动后，由正脉冲发生器产生相应的泥浆脉冲信号。
2. 地面处理系统地面处理系统由地面传感器(压力传感器、深度传感器、泵冲传感器等)、仪器房、信号处理前端箱、工业控制计算机外围设备和相关软件组成。
地面传感器感知泥浆脉冲信号并将其转换为电信号，信号处理前端箱对其进行相应的处理后送至工业控制计算机，由后者进行滤波、解码以还原井下测量信号，并通过数字和曲线的方式将测量结果显示在屏幕上，同时配套的应用软件对测量结果进行分析和处理，为现场工程师提供相应的建议。
图3为基本组装完毕的CGMWD 工具外貌图，包括两大部件：无磁钻铤及仪器串。
将仪器串插入无磁钻铤并锁紧(既可在室内也可在井口完成)，即完成了工具的整体组装工作。
CPWD 系统在下井前，既可在室内(必须具备上扣设备)也可在井口将两个工具对接。
在完成系统配置后即可下井进行测量，当泥浆泵启动后，地面即可显示对应井深处的环空压力和温度等参数。
2 CPWD 系统的性能指标图 3 无磁钻铤及CGMWD 仪器串 图2 钻铤及仪器短节2.1 PMS工具性能指标：基本工作条件1)适用钻头尺寸：81/2″~95/8″2)工具外径：61/2″3)最大工作井深：5000m4)最大工作压力：100MPa5)最高工作温度：150℃6)最大冲击：10000m/s2(0.2ms，1/2sin)7)最大振动：200m/s2(10~200Hz)8)连续工作时间：500h9)采样间隔：1点/min.基本测量参数1)环空压力：测量范围0~100Mpa，测量精度≤±1%FS2)环空温度：测量范围-50~+160℃，测量精度≤±1%FS2.2 CGMWD工具性能指标：基本工作条件1)最大工作压力：140MPa；2)最高工作温度：125℃；3)最大冲击：5000m/s2(0.2ms，1/2sin)；4)最大振动：200m/s2(5~200Hz)；5)最大含砂量：1%；6)最大狗腿度：10︒/30m(旋转)，20︒/30m(滑动)；7)最大钻头压降：不限。
基本测量参数1) 方位角：测量范围：0~360°测量精度：井斜角≥6°时±1°井斜角3~6°时±2.5°井斜角0~3°时±3°2) 井斜角：测量范围：0~180°测量精度：±0.15°3) 工具面角：测量范围：0~360°测量精度：井斜角≥6°时±1.5°井斜角3~6°时±2.5°井斜角0~3°时±3°4) 温度：测量范围：0~150℃测量精度：±2.5℃3 PMS和CGPWD工具现场实验3.1 PMS工具现场实验1. 第一次下井实验实验时间：2004年12月30日~2005年1月3日；实验井队：大港油田钻井三公司50526钻井队；实验井位：冀东高尚堡22-26井；钻具结构：从下至上分别为钻头、转换接头1、转换接头2、PMS工具、转换接头3、其它钻具，环空压力测量点距钻头端面约为1.6m ；实验目的：PMS 工具综合性能实验。
主要考察仪器能否在恶劣的钻井过程中可靠工作以及能否正常实时检测环空压力等参数。
所测量的数据均保存在存储器中、待工具取出地面后回放至计算机中，供进一步处理和分析。
实验过程：测量仪器完整地进行了一个钻头进程的随钻实验。
在井下连续工作的101h 中，钻头纯钻进时间为70h ；从3311.06m 处开始到3494.61m 处结束钻进，实钻进尺183.6m 。
实验结果：仪器取出井口后，外观一切正常，但无法与地面计算机进行通讯，因而也无法了解仪器的工作情况。
因故障原因无法确认，故决定将仪器运回实验室后再进行处理。
故障处理：在实验室对仪器进行拆解后，发现仪器内部的电池引出线(负极)从根部断开；更换电池后仪器一切正常。
通过对仪器存储器进行数据分析，发现仪器正常工作时间约为18h ，其中包括下钻、钻井液循环以及16.44m 的钻进过程，随后仪器因断电而停止工作。
数据分析：图4为根据本次实验所存储的随钻环空压力和环空温度采样数据而绘制的测井曲线(纵轴为时间轴)。
从该图能明显地看到下钻、开泵循环、钻进以及接单根时的环空压力和温度相应的变化情况。
1) A 点表明仪器已从地面下入井口；2) 随后压力和温度随着下入深度的增加而不断增大，直至井底(B 点)环空温度达到最大值(102℃)； 3) 开泵循环后，环空温度逐渐下降；此后随着钻井深度的增加，环空温度也在逐渐上升；4) C 点和D 点表明正常打钻中的接单根过程。
实验结论：尽管出现了因电池引线断开的故障，但无论从机械结构还是实验数据分析，PMS 工具此次的综合性能实验是基本成功的；尽管还需在装配工艺上继续做工作，但仪器在恶劣的钻井环境下正常工作的能力是不容质疑的。
2. 第二次下井实验实验时间：2005年7月17日 2005年7月22日； 实验井队：华北油田钻井一公司50196队； 实验井位：吐哈油田三潭湖马14井(探井)；钻具结构：从下至上分别为钻头、转换接头1、回压阀、PMS 工具、转换接头2、其它钻具，环空压力测量点距钻头端面约为1.55m ；实验目的1：PMS 工具综合性能实验。
继续考察仪器能否在恶劣的钻井过程中可靠工作以及能否正常实时检测环空压力等参数。
实验目的2：验证泥浆和空气混合钻井液的欠平衡能力。
(工程上对此类钻井液能否达到欠平衡的效果尚有争议，故希望通过PMS 工具的实际检测数据来进行判断。
)实验过程：测量仪器完整地进行了一个钻头进程的随钻测量。
在井下连续工作的125h 中，从1883m 处开始到2150m 处结束钻图4 第一次下井实验储存的随钻测量数据进，实钻进尺267m 。
实验结果：仪器取出井口后，外观一切正常，硬件和软件均能正常工作。
测量结果见数据分析。
数据分析1 图5为根据本次实验所存储的随钻采样数据而绘制的测井曲线(纵轴为时间轴)。
从该图可观察到125h 中环空压力和温度的变化情况。
数据分析2 图6为根据本次实验所整理的随钻采样数据而绘制的测井曲线(纵轴为井深轴)。
从该图可观察到267m 进尺中环空压力和温度的变化情况。
当所有钻井设备正常后(大约从1922m 开始)，钻进时环空压力的平均值约为16.05MPa ，最小值约为13.53MPa ，最大值约为17.71MPa 。
数据分析3 图7为根据井深1979m 处接单根时的随钻采样数据而绘制的测井曲线(纵轴为时间轴)。
从该图可观察到泥浆空气混合钻井接单根时环空压力的变化非常缓慢(接单根时图6 第二次下井实验存储的随钻测量数据(按井深)图5 第二次下井实验储存的随钻测量数据(按时间)间约为40min.)，这与纯泥浆钻井接单根时环空压力急速下降有很大的不同。
数据分析4 图8为根据憋压实验时的随钻采样数据而绘制的测井曲线(纵轴为时间轴)。
从该图可观察到憋压实验时环空压力测量值为32MPa ，为2000m 井深时在正常钻井工况中不可能获得的环空压力测量值。
数据分析5：图⒐为根据按随钻环空压力采样数据计算出的当量循环密度值而绘制的测井曲线(纵轴为井深轴)。
从该图可观察到267m 进尺中当量循环密度的变化情况。
当所有钻井设备正常后(大约从1922m 开始)，钻进时当量循环密度的平均值约为0.77g/cm 3，最小值约为0.67g/cm 3，最大值约为0.86g/cm 3 。
实验结论1 从所获取的随钻环空压力和温度曲线看，PMS 工具此次的综合性能实验是非常成功的。
实验结论2 从所获取的当量循环密度曲线看，此次泥浆空气混合钻井液配方并没有达到预期的欠平衡目标(设计的当量循环密度为0.68g/cm 3)。
但它确实大幅度地降低了当量循环密度(从1.01g/cm 3降至0.77g/cm 3)和机械损耗(泵压从13MPa 降至3MPa)并提高了机械钻速。
3.2 CGMWD 工具现场实验1. 正脉冲发生器应用正脉冲发生器2003年~2005年在各油田50余口井得到了应用。
2005年5只脉冲发生器共进行了20余口井的应用：平均每只脉冲发生器下4口井；平均无故障累计工作时间约为400h ；无故障最长累计工作时间约为550h 以上；最大测量深度2700m 。
2. CGMWD 工具系统功能实验实验时间：2003年12月9日~30日； 实验井队：大港油田50526井队； 实验井位：冀东油田LB1-19-16井； 实验井段：2315~2993m ；图9 第二次下井实验的随钻当量循环密度测井曲线1883193319832033208321330.50.60.70.80.9 1.0 1.1 1.2当量循环密度(g/cm3)井深(m )图10 CGMWD 现场采集和滤波后的泥浆脉冲信号实验简况：下钻8次，入井时间363h ，工作时间257h ，纯钻进时间244h ，累计进尺678m ； 实验结果：系统工作性能良好，达到产品级水平。
