压力测量仪表的分类及特点

压力仪表基础知识一、引言压力仪表是工业生产中常用的一种测量仪器，用于测量液体、气体等介质的压力。

它在工业控制、工艺监测等领域起着至关重要的作用。

本文将介绍压力仪表的基础知识，包括其分类、工作原理和常见故障及解决方法。

二、压力仪表分类压力仪表主要分为机械式压力仪表和电子式压力仪表两大类。

1. 机械式压力仪表机械式压力仪表是利用机械结构将压力转换为位移或力的大小，再通过指针或刻度盘显示压力数值。

常见的机械式压力仪表有压力表和差压表。

- 压力表：通过弹簧或膜片等机械结构将压力转换为位移，再通过指针指示压力数值。

常用于测量液体或气体的压力，广泛应用于工业生产中。

- 差压表：通过测量流体两侧的压力差来间接测量流量。

常用于管道流体的控制和监测，如液位计、流量计等。

2. 电子式压力仪表电子式压力仪表是利用压阻、电容、电感等电子元件来测量压力，并通过显示屏显示压力数值。

常见的电子式压力仪表有压阻式压力传感器和压电式压力传感器。

- 压阻式压力传感器：利用压阻效应来测量压力，将电阻值的变化转换为电压信号。

具有高精度、高稳定性等优点，广泛应用于工业自动化控制领域。

- 压电式压力传感器：利用压电效应来测量压力，将压力转换为电荷量或电压信号。

具有灵敏度高、响应速度快等优点，常用于高精度的压力测量。

三、压力仪表工作原理压力仪表的工作原理根据不同的类型有所差异。

以压力表为例，其工作原理如下：1. 机械式压力仪表工作原理机械式压力仪表通过压力作用于弹簧或膜片等机械结构，使其发生位移或变形。

位移或变形转化为指针的旋转或刻度盘的变化，从而显示压力数值。

2. 电子式压力仪表工作原理电子式压力仪表通过压阻式或压电式压力传感器测量压力，并将压力转换为电阻值或电荷量。

然后，通过电路处理和放大，将压力信号转换为与压力成正比的电压或电流信号。

最后，通过显示屏显示压力数值。

四、常见故障及解决方法压力仪表在使用过程中可能会出现一些故障，常见故障及解决方法如下：1. 压力读数不准确：可能是由于压力仪表的零点偏移或量程漂移引起的。

压力表压力表定义：是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表。

压力表的应用极为普遍，它几乎遍及所有的工业流程和科研领域。

在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。

尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。

一、基本介绍：压力表种类很多，它不仅有一般（普通）指针指示型，还有数字型；不仅有常规型，还有特种型；不仅有接点型，还有远传型；不仅有耐振型，还有抗震型；不仅有隔膜型，还有耐腐型等。

压力表系列完整。

它不仅有常规系列，还有数字系列；不仅有普通介质应用系列，还有特殊介质应用系列；不仅有开关信号系列，还有远传信号系列等等，它们都源于实践需求，先后构成了完整的系列。

压力表的规格型号齐全，结构型式完善。

从公称直径看，有Φ40mm、Φ50mm、Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm等。

从安装结构型式看，有直接安装式、嵌装式和凸装式，其中嵌装式又分为径向嵌装式和轴向嵌装式，凸装式也有径向凸装式和轴向凸装式之分。

直接安装式，又分为径向直接安装式和轴向直接安装式。

其中径向直接安装式是基本的安装型式，一般在未指明安装结构型式时，均指径向直接安装式。

轴向直接安装式考虑其自身支撑的稳定性，一般只在公称直径小于150mm的压力表上才选用。

所谓嵌装式和凸装式压力表，就是我们常说的带边（安装环）压力表。

轴向嵌装式既轴向前带边、径向嵌装式是指径向前带边、径向凸装式（也叫墙装式）是指径向后带边压力表。

从量域和量程区段看，在正压量域分为微压量程区段、低压量程区段、中压量程区段、高压量程区段、超高压量程区段，每个量程区段内又细分出若干种测量范围（仪表量程）；在负压量域（真空）又有3种负压（真空表）；正压与负压联程的压力表是一种跨量域的压力表。

其规范名称为压力真空表，也有称之为真空压力表。

压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。

具有体积小，性能安全可靠，显示清晰等优点。

●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。

直接测量不结晶体，但有腐蚀性的气体、液体的压力。

●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。

压力表的精度介绍一、压力表的基本介绍和分类压力仪表是工业控制和测量过程中常用的设备，压力仪表可以分为机械式压力仪表和电子式压力仪表，其中机械式压力仪表因为拥有良好的弹性元件和很高的机械强度而备受使用者的青睐，在工业生产环节使用即为广泛。

机械式压力仪表的工作原理是通过内部的弹性敏感元件在压力下发生弹性变形来指示压力数值，机械压力表一般都使用弹簧管、膜片、膜盒及波纹管作为弹性元件，这些弹性元件在发生形变后会通过齿轮传动机构将变形放大，从而显示出相应的压力值。

压力仪表所测量出的压力一般都是相对压力，也就是以大气压力作为相对点来进行测量，压力仪表最后所显示的结果也是被测量对象在大气压力条件下所呈现出的压力。

压力仪表在测量范围内都是由指针来指示压力值，指针所对应的刻度盘一般都是270度。

压力仪表可以分为多个种类，其中按照测量的精确度进行划分可以分为精密压力仪表和一般压力仪表。

精密压力仪表的测量精度更高，级别分为0.1、0.16、0.25、0.4级；一般压力仪表的测量精度相对较低，级别分为1.0、1.6、2.5、4.0级。

压力仪表按照指示压力的基准不同，又分为一般压力仪表、绝对压力仪表和差压表。

一般压力仪表也就是我们之前提到的以大气气压作为相对点的压力表，而绝对压力表则是以零压力作为基准的压力表，差压表则是测量两个被测对象之间压力差的压力表。

压力表除了以上两种分类方式之外，还可以按照测量范围的不同，分为真空表、压力真空表、微压表、低压表、中压表及高压表等，这些压力表分别可以适应不同压力下的测量工作，可根据测量需要进行选择。

压力仪表是工业控制和测量过程中常用的设备，压力仪表可以分为机械式压力仪表和电子式压力仪表，其中机械式压力仪表因为拥有良好的弹性元件和很高的机械强度而备受使用者的青睐，在工业生产环节使用即为广泛。

机械式压力仪表的工作原理是通过内部的弹性敏感元件在压力下发生弹性变形来指示压力数值，机械压力表一般都使用弹簧管、膜片、膜盒及波纹管作为弹性元件，这些弹性元件在发生形变后会通过齿轮传动机构将变形放大，从而显示出相应的压力值。

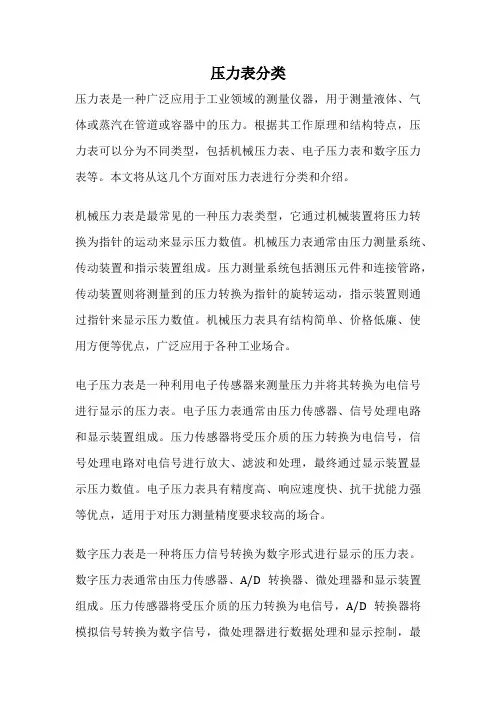

压力表分类压力表是一种广泛应用于工业领域的测量仪器，用于测量液体、气体或蒸汽在管道或容器中的压力。

根据其工作原理和结构特点，压力表可以分为不同类型，包括机械压力表、电子压力表和数字压力表等。

本文将从这几个方面对压力表进行分类和介绍。

机械压力表是最常见的一种压力表类型，它通过机械装置将压力转换为指针的运动来显示压力数值。

机械压力表通常由压力测量系统、传动装置和指示装置组成。

压力测量系统包括测压元件和连接管路，传动装置则将测量到的压力转换为指针的旋转运动，指示装置则通过指针来显示压力数值。

机械压力表具有结构简单、价格低廉、使用方便等优点，广泛应用于各种工业场合。

电子压力表是一种利用电子传感器来测量压力并将其转换为电信号进行显示的压力表。

电子压力表通常由压力传感器、信号处理电路和显示装置组成。

压力传感器将受压介质的压力转换为电信号，信号处理电路对电信号进行放大、滤波和处理，最终通过显示装置显示压力数值。

电子压力表具有精度高、响应速度快、抗干扰能力强等优点，适用于对压力测量精度要求较高的场合。

数字压力表是一种将压力信号转换为数字形式进行显示的压力表。

数字压力表通常由压力传感器、A/D转换器、微处理器和显示装置组成。

压力传感器将受压介质的压力转换为电信号，A/D转换器将模拟信号转换为数字信号，微处理器进行数据处理和显示控制，最终通过显示装置显示压力数值。

数字压力表具有显示精确、可编程性强、功能丰富等优点，适用于需要进行数据记录和远程监控的场合。

除了以上几种常见的压力表类型外，还有一些特殊用途的压力表，如差压表、差压变送器、绝对压力表等。

差压表用于测量两个压力之间的差值，差压变送器则将差压信号转换为标准信号输出，绝对压力表则用于测量介质的绝对压力值。

这些特殊用途的压力表在某些特定的工业领域具有重要的应用价值。

总的来说，压力表作为工业领域中常用的测量仪器，根据其工作原理和结构特点可以分为机械压力表、电子压力表、数字压力表和特殊用途的压力表等不同类型。

压力表专题目录1.压力表的分类、其它名称及用途2.弹性压力计的工作原理及特点3.弹性元件分类4.膜片压力表的工作原理5.弹簧管压力表的工作原理6.压力表结构型式示意图7.压力表技术参数，安装方式8.压力表的选型方式9.压力表安装原则、检定周期及规格表示压力表的分类、其它名称及用途一、压力表的分类：测量压力或真空度的仪表很多，按照其转换原理的不同，大致可分为四类。

1、液柱式压力计：他根据流体静力学原理，将被测压力转换成液柱高度进行测量的，按其结构形式的不同，有U形管压力计、单管压力计等。

这类压力计结构简单、使用方便，但其准确度受工作液的毛细管作用，密度及视差等因素的影响，测量范围较窄，一般用来测量较低压力、真空度或压力差。

2、弹性式压力计：它是将被测压力转换成弹性元件变形的位移进行测量的，例如弹簧管压力计及模式压力计等。

3、电气式压力计：它是通过机械和电气元件将被测压力转换成电量（如电压、电流、频率等）来进行测量的仪表，例如各种压力传感器和压力变送器。

4、活塞式压力计：它是根据水压机液体传送压力的原理，将被测压力转换成活塞上所加平衡砝码的质量来进行测量的。

它的测量准确度很高，允许误差可小到0.05%~0.02%。

但结构较复杂，价格较贵。

一般作为标准压力测量仪表，来检验其他类型的压力计。

二、压力表其它名称：压力表又称为，压力计、压强计。

三、压力表用途：测量机器、设备或容器内的水、蒸汽、压缩空气及其他中性液体或气体的压力。

弹性压力计的工作原理及特点弹性式压力计是利用各种形式的弹性元件，在被测介质压力的作用下，使弹性元件受压后产生弹性形变的原理而制成的测量仪表。

特点：结构简单、使用可靠、读数清晰、牢固可靠，价格低廉、测量范围宽以及有足够的精度等特点。

在工业上是应用最为广泛的一种测压仪表。

弹性元件分类一、弹性元件定义：弹性元件是一种简易可靠的测压敏感元件。

弹性元件在弹性限度内受压后产生变形，变形的大小与被测压力成正比。

压力测量仪表的分类压力测量仪表是工业自动化控制系统中常用的一种仪表设备，用于测量和监测流体、气体或固体等介质中的压力变化。

根据其测量原理和结构特点的不同，压力测量仪表可以分为多种不同的类型。

本文将对压力测量仪表进行分类，并详细介绍每种类型的原理和应用。

一、机械式压力测量仪表机械式压力测量仪表是最常见的一种类型，其测量原理基于力的平衡或变形的原理。

其中，弹簧式压力计是最简单的一种机械式压力测量仪表，其原理是利用弹簧的变形来测量压力。

压力通过连接在弹簧上的指针或指示器显示出来。

弹簧式压力计广泛应用于工业自动化领域，例如汽车制造、化工、石油等行业。

二、电子式压力测量仪表电子式压力测量仪表利用电信号的变化来测量压力。

其中，压阻式压力传感器是最常用的一种电子式压力测量仪表。

其原理是利用电阻的变化来测量压力。

当压力作用于压阻式传感器时，电阻值随之发生变化，通过检测电阻值的变化可以得到压力的数值。

压阻式压力传感器具有测量范围广、精度高、响应速度快等优点，被广泛应用于工业自动化控制系统中。

三、压电式压力测量仪表压电式压力测量仪表是利用压电效应来测量压力的一种仪表。

压电效应是指某些晶体在受到外力作用时会产生电荷的现象。

压电式压力传感器由压电晶体和电路组成，当压力作用于压电晶体时，其产生的电荷通过电路进行放大和处理，最终得到压力的数值。

压电式压力传感器具有高灵敏度、快速响应等特点，被广泛应用于航空航天、军事等领域。

四、气体式压力测量仪表气体式压力测量仪表是利用气体的特性来测量压力的一种仪表。

其中，差压式压力计是最常见的一种气体式压力测量仪表。

其原理是将被测介质与参比介质隔开，通过测量两者之间的压差来得到压力的数值。

差压式压力计广泛应用于空调、供热、给排水等系统中，用于测量气体或液体的压力。

五、液位式压力测量仪表液位式压力测量仪表是利用液体的压力来测量压力的一种仪表。

其中，液位计是最常见的一种液位式压力测量仪表。

其原理是利用液体的压力高度与压力成正比的关系来测量压力。
