凹槽铣削步骤
一、准备工作
在进行凹槽铣削之前,需要进行加工准备,包括:选择合适的工件材料和刀具,准备所需的夹具和量具等。
选用合适的材料韧性、强度等指标必须满足所需的铣削要求。
二、夹紧定位
将准备好的材料固定在机床上的工作台上,通过夹具对材料进行夹紧定位,确保工件与机床之间达到良好的接触面。
三、铣削工艺参数设置
铣削前需要通过设置铣削工艺参数来确保加工效果。
主要工艺参数包括:刀具直径、刀具长度、铣削速度、进给速度等。
刀具直径和刀具长度需要根据加工的凹槽尺寸来进行选择。
四、铣削操作
在设置好铣削工艺参数后,进行铣削操作。
具体操作步骤如下:
1.开机启动机床,进行手动试运转,预热机床,确保机床各部件运转正常。
2.设置刀具边界、加工深度及过切量等参数,调整刀具位置。
3.进行自动加工或手动加工,铣削出所需凹槽形状。
4.进行后续的加工处理,如清洗、打磨等。
五、质检验收
在完成铣削操作后,需要进行质检验收。
主要检查凹槽的尺寸和形状是否符合要求,表面质量是否良好等。
以上就是凹槽铣削的详细步骤。
通过上述步骤,可以实现对凹槽的高精度加工。
当然不同的行业和材料都有各自的加工要求,实践中也需要针对具体问题进行加工探究和总结。
任务二圆弧沟槽的加工[教学目标]1.熟练掌握G02/G03圆弧插补指令的格式。
2.掌握G02/G03圆弧插补指令的使用方法。
[教学重点]圆弧沟槽件的编程方法[教学难点]圆弧沟槽件的编程方法[教学过程]新课教学一、圆弧插补指令(G02/G03)圆弧插补指令格式如下:G17 G02/G03 X Y R (I J )F ;G18 G02/G03 X Z R (I K )F ;G19 G02/G03 Y Z R (J K )F ;说明:(1)G17为选择XY平面, G18为选择XZ平面,G19为选择YZ平面,此三个指令为同组模态指令,如图2-9所示。
(2)沿圆弧所在平面另一根轴的正方向向负方向看,顺时针圆弧插补为G02,逆时针圆弧插补为G03。
(3) X、Y、Z为圆弧的终点坐标,R为圆弧半径。
(4)I、J、K为起点到圆心的距离分别在X、Y、Z轴上的矢量值。
图2-9 圆弧插补平面选择示意图二、圆弧的表示方法圆弧的表示方法有圆心法和半径法两种。
(1)圆心法。
用I、J、K指定圆弧起点位置的方法称为圆心法。
I、J、K后面的数值定义为圆弧起点相对于圆心在X、Y、Z轴上的分向量。
图2-10所示为圆心法编程示意图。
图2-10 圆心法编程示意图(2)半径法。
以R指定圆弧半径的方法称为半径法。
半径法以起点、终点和圆弧半径来表示一段圆弧,在圆上会有两段圆弧出现,如图2-11所示。
R后面的数值是正值时,表示圆心角小于等于1800的圆弧;R后面的数值是负值时,表示圆心角大于1800的圆弧。
半径法圆弧加工程序如下:加工圆弧A:G17 G02 X_ Y_ Ra_ F _;加工圆弧B:G17 G02 X_ Y_ -Rb_ F_;图2-11 半径法编程示意图三、整圆编程对于铣削一整圆,只能用圆心法进行加工(见图2-12),半径法无法执行。
如果用半径法以两个半圆相接,其真圆度误差会太大。
整圆的加工程序为G03 X40. Y0. I-40. J0 F100;练习过程:一、布置练习任务独立完成下图零件的加工二、老师讲解加工中心自动加工圆形槽零件的操作步骤及方法。

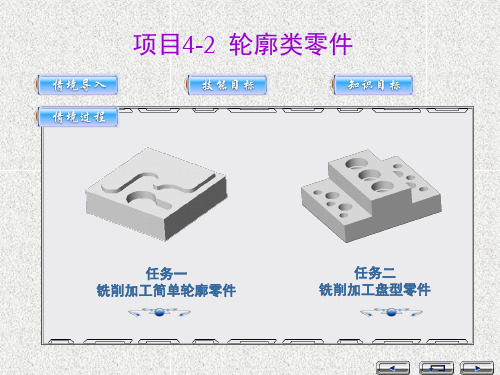

槽形零件数控铣削加工及编程实例随着科技的不断发展,数控技术已经被广泛应用于加工行业中,成为了机械加工中的重要方式之一,特别是在零件加工中应用越来越广泛。
而其中槽形零件是比较常见的一种,本文将讨论数控铣削加工及编程实例。
首先,我们需要了解数控铣削的基本概念。
数控铣削是通过计算机控制铣床进行加工操作的一种方法。
与传统的手动和半自动加工方式相比,数控铣削具有更高的精度、更快的速度和更低的成本。
对于槽形零件的加工,数控铣床可以实现快速且精密的加工。
其次,讨论数控铣削加工的流程。
在数控铣削中,我们需要进行程序编制、刀具选用、夹具设计、机床调整等步骤。
程序编制是整个加工过程中最关键的一步。
槽形零件加工程序可以采用G代码或ISO代码进行编制。
需要注意的是,编写的程序应该尽可能简洁,保证精度和速度的同时又不影响工件的质量。
具体的程序编写过程需要根据机床、材料、零件形状等因素进行细致的调整。
刀具选用是根据零件形状、材料、加工精度等因素进行选择。
对于槽形零件的加工,通常采用铣刀进行加工。
铣刀应该选用合适的形状和尺寸,保证其能够完成加工任务,同时也应注意刀具材料的选择,保证切削性能。
夹具设计是数控铣削加工中不可或缺的一步。
打磨或用夹具将工件固定在铣床上。
采用合适的夹具设计,可以保证加工精度和工件质量,同时还能提高加工效率。
在夹具设计过程中还要考虑到充分挖掘加工精度,并不断优化夹具的设计和制造工艺。
最后,与编写工艺相关的问题。
机床的调整是保证加工精度的关键环节。
在加工旋转镜像和直线式槽时,加工过程中需要进行编程选择。
这里需要根据加工要求进行选择。
另外,完成加工后还要进行工件的检验,通过研磨和漆膜等工艺处理方式,进行清洗,最后昨次交付。
简要的讲述了槽形零件数控铣削加工及编程实例,必须从实际需求出发,充分了解加工要求以及设计要求,根据设计要求努力创造出助力精度和减少成本的装置,质量{\color{red}测试前调整}完美的加工,设置自动化质量检查系统,保证加工质量达到最佳状态。
