110KV电站微机防误闭锁装置
- 格式:ppt
- 大小:7.14 MB
- 文档页数:18

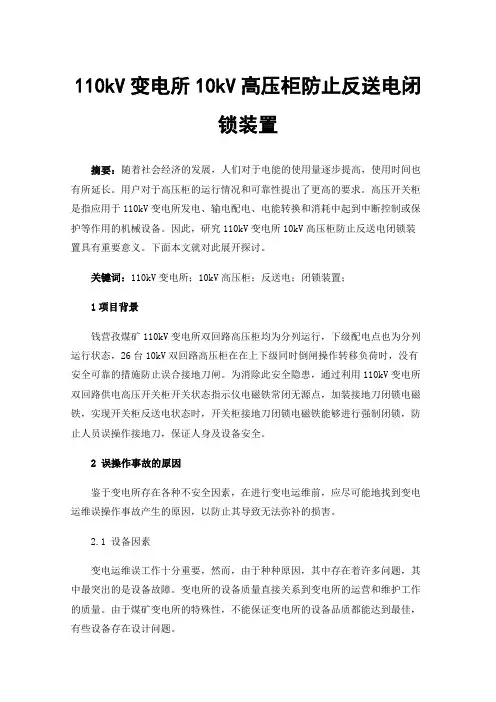

110kV变电所10kV高压柜防止反送电闭锁装置摘要:随着社会经济的发展,人们对于电能的使用量逐步提高,使用时间也有所延长。
用户对于高压柜的运行情况和可靠性提出了更高的要求。
高压开关柜是指应用于110kV变电所发电、输电配电、电能转换和消耗中起到中断控制或保护等作用的机械设备。
因此,研究110kV变电所10kV高压柜防止反送电闭锁装置具有重要意义。
下面本文就对此展开探讨。
关键词:110kV变电所;10kV高压柜;反送电;闭锁装置;1项目背景钱营孜煤矿110kV变电所双回路高压柜均为分列运行,下级配电点也为分列运行状态,26台10kV双回路高压柜在在上下级同时倒闸操作转移负荷时,没有安全可靠的措施防止误合接地刀闸。
为消除此安全隐患,通过利用110kV变电所双回路供电高压开关柜开关状态指示仪电磁铁常闭无源点,加装接地刀闭锁电磁铁,实现开关柜反送电状态时,开关柜接地刀闭锁电磁铁能够进行强制闭锁,防止人员误操作接地刀,保证人身及设备安全。
2 误操作事故的原因鉴于变电所存在各种不安全因素,在进行变电运维前,应尽可能地找到变电运维误操作事故产生的原因,以防止其导致无法弥补的损害。
2.1 设备因素变电运维误工作十分重要,然而,由于种种原因,其中存在着许多问题,其中最突出的是设备故障。
变电所的设备质量直接关系到变电所的运营和维护工作的质量。
由于煤矿变电所的特殊性,不能保证变电所的设备品质都能达到最佳,有些设备存在设计问题。
除了设备自身问题,还有其他的设备故障原因,如变电所建成后没有做好保护措施,造成了电力设备的碰撞,从而造成了变压器的安装错误。
因此,要解决设备问题,就必须进行合理的设计,以提高设备的使用和维修能力,减少事故的发生。
2.2 人为因素在煤矿电力系统的运营和维护中,人为因素是目前煤矿系统运行出现问题的重要原因。
随着我国电网建设的日益成熟,变电所的数目日益增多,对技术人才的需求也日益增长,相关技术的水平不断提高,对技术人才的要求也日益严格。
ICS备案号: Q/CSG中国南方电网有限责任公司企业标准南方电网公司变电站防止电气误操作闭锁装置技术规范目次前言 (III)1 适用范围 . (1)2 引用标准 . (1)3 术语与定义 . (1)3.1 五防 . (1)3.2 防止电气误操作闭锁装置 (1)3.3 变电站自动化系统五防子系统 (1)3.4 变电站在线式五防系统 (1)3.5 微机防误闭锁装置 (2)3.6 集控式五防装置 (2)3.7 主站五防系统 (2)3.8 子站五防系统 (2)3.9 数据服务器 . (2)3.10 防误工作站 . (2)3.11 单元电气闭锁 (2)3.12 防误闭锁软件系统 (2)3.13 检修隔离管理器 (2)3.14 检修隔离授权钥匙 (2)3.15 解锁工具 . (2)3.16 智能解锁钥匙 (2)3.17 万能解锁钥匙 (3)3.18 逻辑表 . (3)3.19 检修隔离面 . (3)3.20 检修工作面 . (3)3.21 高压带电显示装置 (3)4 技术要求 . (3)4.1 基本要求 . (3)4.2 单元电气闭锁技术要求 (3)4.3 微机防误闭锁装置的技术要求 (3)4.4 集控式五防装置技术要求 (8)5 配置原则 . (9)5.1 配置基本原则 (9)5.2 变电站的断路器、隔离开关、接地开关(接地线)、网门的防误配置 (9)6 接地桩技术规范 . (10)6.1 接地桩设置要求 (10)6.2 接地桩的布点要求 (10)6.3 接地桩的编号原则 (10)7 五防闭锁逻辑 . (11)7.1 五防闭锁逻辑制定原则 (11)7.2 通用闭锁逻辑的要求 (11)7.3 典型闭锁逻辑关系 (11)8 附录 . (12)附录 A 500kV线-变串典型逻辑关系(二分之三接线类型) .................................14附录 B 500kV线-线串典型逻辑关系(二分之三接线类型) .................................16附录 C 500kV主变220kV 侧典型逻辑关系 (18)附录 D 500kV线路高抗典型逻辑关系 (19)附录 E 220kV主变典型逻辑关系(双母分段接线方式) ....................................20附录 F 220kV(110kV )线路典型逻辑关系(双母分段接线方式) (22)附录 G 35kV侧典型逻辑关系(单母接线方式) (23)附录 H 220kV(110kV )母线地刀和PT 间隔典型逻辑关系 .................................25附录 I 220kV(110kV )母联或分段间隔典型逻辑关系 (26)附录 J 220kV(110kV )线路典型逻辑关系(双母带旁路接线类型) (27)附录 K 220kV(110kV )专用旁路间隔典型逻辑关系(双母带旁路接线类型) . (28)附录 L 双母带旁路类接线:主变间隔逻辑关系 (29)附录 M 单母分段小车开关类型接线:10kV (35kV )线路、分段典型逻辑关系 (31)附录 N 单母分段小车开关接线类型:电容器组及其网门典型逻辑关系 (32)附录 O 单母分段小车开关接线类型:站变(接地变)及其网门典型逻辑关系 (33)附录 P 单母分段带旁路接线类型:出线、分段、旁路间隔典型逻辑关系 (34)附录 Q 线路变压器组接线图:线变组典型逻辑关系 (34)附录 R 桥型接线类:110kV 桥型接线典型逻辑关系 (35)附录 S 检修隔离管理器结构图 (36)附录 T 接地桩形式图(参考图) (37)附录 U 检修隔离面与检修工作面图示 (38)附录 V 接地桩布置图(参考图) (46)附录 W 接地桩编号原则 (47)前言为规范变电站防止电气误操作闭锁装置的配置,明确各类防止电气误操作闭锁装置的技术要求,指导变电站防止电气误操作闭锁装置的建设、改造,确保防止电气误操作闭锁装置满足变电站防止误操作要求,有效防止电气误操作的发生,中国南方电网有限责任公司生产技术部组织编制了本规范。

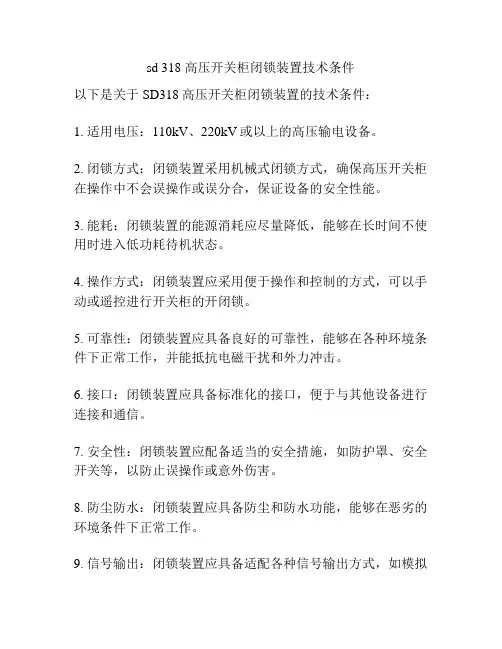

sd 318 高压开关柜闭锁装置技术条件
以下是关于SD318高压开关柜闭锁装置的技术条件:
1. 适用电压:110kV、220kV或以上的高压输电设备。
2. 闭锁方式:闭锁装置采用机械式闭锁方式,确保高压开关柜在操作中不会误操作或误分合,保证设备的安全性能。
3. 能耗:闭锁装置的能源消耗应尽量降低,能够在长时间不使用时进入低功耗待机状态。
4. 操作方式:闭锁装置应采用便于操作和控制的方式,可以手动或遥控进行开关柜的开闭锁。
5. 可靠性:闭锁装置应具备良好的可靠性,能够在各种环境条件下正常工作,并能抵抗电磁干扰和外力冲击。
6. 接口:闭锁装置应具备标准化的接口,便于与其他设备进行连接和通信。
7. 安全性:闭锁装置应配备适当的安全措施,如防护罩、安全开关等,以防止误操作或意外伤害。
8. 防尘防水:闭锁装置应具备防尘和防水功能,能够在恶劣的环境条件下正常工作。
9. 信号输出:闭锁装置应具备适配各种信号输出方式,如模拟
量、数字量或开关量等,便于与其他装置进行数据交互。
10. 抗干扰能力:闭锁装置应具备抗干扰的能力,能够在电磁干扰较强的情况下正常工作。
以上是SD318高压开关柜闭锁装置的一些技术条件,具体的条件可能会因厂家和设备的要求而有所不同。
建议在选购和使用时,参考相关产品规格和技术手册。
汕头供电局110kV程洋岗变电站技术改造微机防误闭锁系统施工方案批准:审核:编写:盛克军长园共创电力安全技术股份有限公司二0一一年八月目录一、工程概况二、工作范围三、组织措施四、施工材料说明五、安装、调试过程六、工作安排七、安装、调试要求八、安全技术措施九、环境保护及文明施工一、工程概况受汕头供电局委托,由我公司负责对110kV程洋岗变电站微机防误闭锁装置进行更换,本期工程在运行站中进行,为确保110kV程洋岗变电站微机防误闭锁装置安装、调试工作顺利进行,确保不因安装调试而造成人为事故,特定出本施工方案。
二、工作范围:110kV程洋岗变电站:110kV高压场地10kV高压室10kV接地变室注:1、安装数量以现场实际安装量为准2、具体安装位置见附图Ⅰ三、组织措施:1、工作票签发人: 盛克军工作负责人:朱辉现场安全员:邓先海工作班成员:邓先海,许芳剑,胡业宇2、安装所用的工器具:电焊机,电钻,电源线,扳手,螺丝刀等.四、施工材料说明1、所有的五防锁具都用A3钢制成2、所有用的螺丝都由不锈钢制成五、安装、调试过程1、现场五防锁具的安装。
2、程序输入、数据编程。
(集体逻辑说明如下)3、对现场所安装的五防锁具编码及灵活性测试.4、调试完成后对现场五防闭锁设备进行验收。
六、工作安排1、现场五防锁的安装对现场一次设备进行安装五防锁具,由我单位自行安装,汕头供电局安排配合。
工期:三天,(在锁具安装期间,其它事宜可并行工作)。
2、程序输入、数据编程包括:程序的输入、数据的编制。
工期:一天,工程投产前完成3、现场所安装的五防锁具编码及灵活性测试包括:对现场安装的五防锁具进行编码、对现场安装的五防锁具进行各方面的测试等。
工期:一天,工程投产前完成4、调试完成对现场所有五防闭锁设备进行验收包括:对已完成的程序软件、图形系统及现场安装的五防设备进行全面验收,检查各方面是否达到预定要求.工期:按现场实际情况而定七、安装、调试要求1、我公司负责所有程序的输入,对现场的五防逻辑关系及编制完成的设备名称表数据进行打印,需方要及时核对.2、对所有已安装设备进行自检。
110kV变电站“五防”系统应用摘要:为了达到电力系统对曹妃甸煤二期码头110kV变电站安全稳定运行的要求,确保供电设备和人身安全、防止人为误操作、满足高压开关设备“五防”的要求,阐述了变电站运行的防误闭锁系统的实现方式和特点。
重点介绍了“微机式”五防防误闭锁系统在曹妃甸煤二期110kV变电站的应用,并针对其常见问题提出了建议。
关键词:“五防”,防误闭锁系统引言“五防”是指:防止误分、合断路器;防止带负荷分、合隔离开关;防止带电挂(合)接地线(接地刀闸);防止带接地线(接地刀闸)合断路器(隔离开关);防止误入带电间隔。
“五防” 防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要技术措施。
一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类:1、“机械式” 防误闭锁:即通过机械连杆传动方式达到机械联锁。
机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车,这种闭锁方式多应用在单套开关设备内部机械连锁,防止10kV开关柜这种闭锁方式容易出现卡涩现象,造成运行人员操作不便,而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联,仅仅是闭锁本回路或本元件,该缺点在一些涉及多回路的大型操作时显得尤其突出。
“机械式”防误闭锁的维护不便,功能不强,难以满足复杂接线的变电站闭锁要求。
2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式” 防误闭锁。
“电气式” 防误闭锁相比机械防误闭锁而言,实现了不同回路间的电气连接的逻辑判断和联系,它的工作原理是在设备的二次回路上设置电气闭锁,一般是通过断路器和隔离开关的辅助接点的联锁来实现,比较可靠。
但缺点是需要预先敷设和接入大量的二次电缆,接线复杂,运行维护较难,并且对于误入带电间隔和接地线的装拆并不可靠。
因此, “电气式” 防误闭锁不能完整实现五防闭锁的所有功能。
微机型防止电气误操作闭锁装置接地桩配置标准及施工要求说明目录一、前言 (3)二、适用范围 (3)三、微机五防临时地线接地桩配置标准及施工要求 (3)(一)室外设备接地桩配置标准及施工要求 (3)(二)室内设备接地桩配置标准及施工要求 (4)四、微机五防锁具配置标准 (5)(一)主变本体 (5)(二)110kV及以上设备 (5)(三)10kV设备 (6)(四)施工要求 (8)五、其他 (8)一、前言为统一各变电站微机五防锁具配置及安装标准,特结合相关技术规范和管理标准,制定本说明。
二、适用范围本说明适用于变电二部所辖各变电站的微机五防新建、扩建、升级改造施工。
三、微机五防临时地线接地桩配置标准及施工要求焊接处(线焊)底端距地80cm设备构架接地引下线图一)如图一所示,为保证与变电站地网之间连接可靠,临时接地桩一般焊接四、微机五防锁具配置标准及施工要求(二)110kV及以上设备(三)10kV设备(2)开关柜(PT柜除外)1、锁具安装整齐划一;2、说明中的机械编码锁包括固定编码锁、挂锁两种,具体使用哪种视实际情况而定;五、其他1、开工前,变电二部向施工单位提供变电站一次接线图、设计图纸等资料,并提出具体要求;2、施工单位根据工作量制定详细准确的《施工进度表》,提交给变电二部审核;3、施工单位提前2个工作日办理进站手续,并提前一天告知变电站;4、施工结束后,厂家需向部门提供《微机五防锁具施工完成情况表》、《微机五防临时地线接地桩施工完成情况表》,详见附录一、二;5、本说明具有典型性,若现场设备条件不满足时,应向变电站、部门五防管理人员及时反映,协调解决。
站微机五防锁具施工完成情况表站微机五防临时地线接地桩施工完成情况表。
110KV变电站知识介绍(2014)一、110KV变电站概述110KV变电站是电力系统中至关重要的一环,主要负责将高压电能降压至适合用户使用的电压等级。
2014年,我国110KV变电站技术已日臻成熟,广泛应用于城乡电网中。
本文将为您介绍110KV变电站的基本知识,包括变电站结构、主要设备、运行原理及安全防护措施。
二、110KV变电站结构1. 进线段:包括高压输电线路和进线塔,负责将电能从远方输送到变电站。
2. 主变压器:变电站的核心设备,用于将高压电能降压至合适的电压等级。
3. 低压侧设备:包括低压母线、开关设备、补偿装置等,用于分配电能至用户。
4. 控制保护装置:对变电站设备进行实时监控、调节和保护,确保电力系统安全稳定运行。
5. 辅助设施:包括消防、通信、照明等设施,为变电站正常运行提供保障。
三、110KV变电站主要设备1. 主变压器:采用油浸式或干式变压器,具有容量大、损耗低、运行稳定等特点。
2. 断路器:用于在正常运行和故障情况下切断或接通电路,具有灭弧能力强、操作简便等优点。
3. 隔离开关:用于隔离电源,确保检修人员安全。
4. 电流互感器、电压互感器:为测量、保护、控制设备提供准确的电流、电压信号。
5. 避雷器:防止雷电过电压损坏设备,保障变电站安全运行。
四、110KV变电站运行原理1. 高压电能通过进线段输送到变电站。
2. 主变压器将高压电能降压至合适的电压等级。
3. 低压侧设备将电能分配至用户。
4. 控制保护装置实时监控变电站设备,确保电力系统安全稳定运行。
5. 辅助设施为变电站正常运行提供保障。
五、110KV变电站安全防护措施1. 绝缘防护:变电站内所有带电部分均采用高标准绝缘材料,以防止电击事故。
同时,定期进行绝缘测试,确保设备安全可靠。
2. 防雷接地:变电站设置完善的防雷接地系统,包括避雷针、接地网等,以减少雷击对设备的影响。
3. 防误操作:采用闭锁装置、电气联锁等技术,防止运行人员误操作导致事故。
电气五防是什么?电气五防的详细资料讲解电气五防是指为确保人身和设备安全,对电气设备(高压开关柜)应具备五种防误功能的简称,是电力安全的重要措施之一。
电气“五防”是什么?根据《国家电网公司防止电气误操作安全管理规定》电气五防内容具体如下:1、防止带负荷分、合隔离开关。
(断路器、负荷开关、接触器合闸状态不能操作隔离开关。
)2、防止误分、误合断路器、负荷开关、接触器。
(只有操作指令与操作设备对应才能对被操作设备操作)3、防止接地开关处于闭合位置时关合断路器、负荷开关。
(只有当接地开关处于分闸状态,才能合隔离开关或手车才能进至工作位置,才能操作断路器、分荷开关闭合)4、防止在带电时误合接地开关。
(只有在断路器分闸状态,才能操作隔离开关或手车才能从工作位置退至试验位置,才能合上接地开关)5、防止误入带电隔室。
(只有隔室不带电时,才能开门进入隔室)电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外,其余四防功能必须采取强制性防止电气误操作措施。
如何实现“五防”?1、防止误入带电间隔工作小车摇到“隔离/实验”位置以后,接地的金属隔板,自动落下遮住带电的静触头部分,防止进入柜体检修的人员接触带电部分。
开关接地闸刀合上以后,后柜门的机械连锁才允许打开柜门。
2、防止带负荷分合一、二次触头当接触器处于合闸状态时,与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动,通过这种设计,在带负荷时,不能够分合一、二次触头。
3、防止带电挂地线当小车进入工作位置时,推进机械的挡板抵住接地开关合闸机构的帘板装置,使帘板无法。

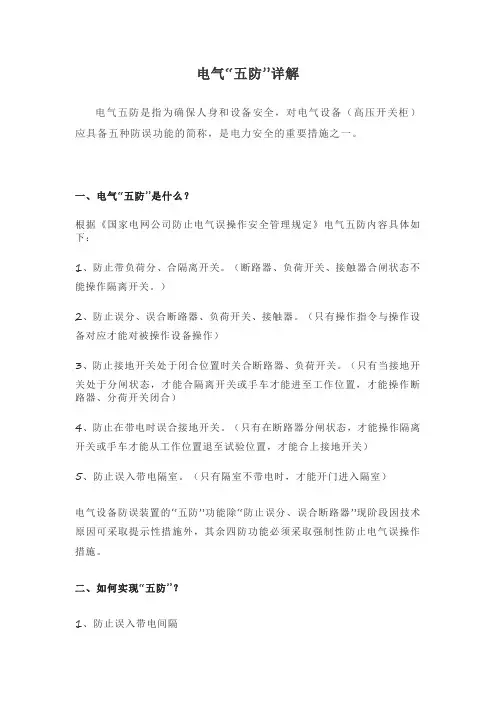

电气“五防”详解电气五防是指为确保人身和设备安全,对电气设备(高压开关柜)应具备五种防误功能的简称,是电力安全的重要措施之一。
一、电气“五防”是什么?根据《国家电网公司防止电气误操作安全管理规定》电气五防内容具体如下:1、防止带负荷分、合隔离开关。
(断路器、负荷开关、接触器合闸状态不能操作隔离开关。
)2、防止误分、误合断路器、负荷开关、接触器。
(只有操作指令与操作设备对应才能对被操作设备操作)3、防止接地开关处于闭合位置时关合断路器、负荷开关。
(只有当接地开关处于分闸状态,才能合隔离开关或手车才能进至工作位置,才能操作断路器、分荷开关闭合)4、防止在带电时误合接地开关。
(只有在断路器分闸状态,才能操作隔离开关或手车才能从工作位置退至试验位置,才能合上接地开关)5、防止误入带电隔室。
(只有隔室不带电时,才能开门进入隔室)电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外,其余四防功能必须采取强制性防止电气误操作措施。
二、如何实现“五防”?1、防止误入带电间隔工作小车摇到“隔离/实验”位置以后,接地的金属隔板,自动落下遮住带电的静触头部分,防止进入柜体检修的人员接触带电部分。
开关接地闸刀合上以后,后柜门的机械连锁才允许打开柜门。
2、防止带负荷分合一、二次触头当接触器处于合闸状态时,与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动,通过这种设计,在带负荷时,不能够分合一、二次触头。
3、防止带电挂地线当小车进入工作位置时,推进机械的挡板抵住接地开关合闸机构的帘板装置,使帘板无法打开,接地开关不能合闸。
4、防止带地线合闸当接地闸刀合上时,帘板装置挡板将阻碍小车进入柜内,从而避免了接地状态下合接触器的可能性。
5、防止断路器误分误合运行操作人员时刻牢记规程,按照操作票操作。
电气“五防”功能的实现成了电力安全生产的重要措施之一。
随着电网的不断发展,技术的不断更新,防误装置得到不断改进和完善。

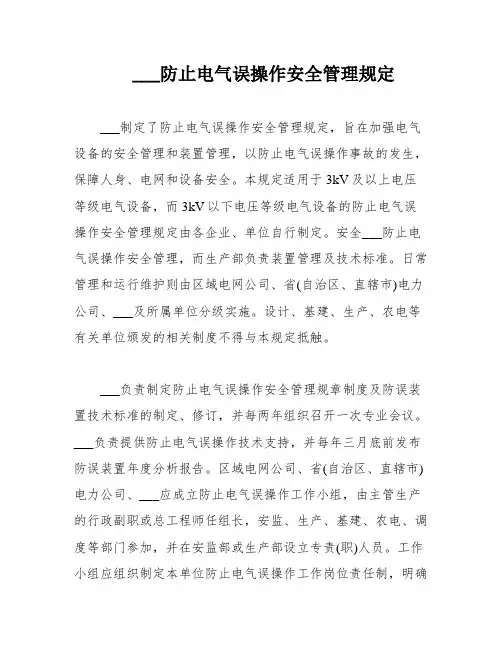

___防止电气误操作安全管理规定___制定了防止电气误操作安全管理规定,旨在加强电气设备的安全管理和装置管理,以防止电气误操作事故的发生,保障人身、电网和设备安全。
本规定适用于3kV及以上电压等级电气设备,而3kV以下电压等级电气设备的防止电气误操作安全管理规定由各企业、单位自行制定。
安全___防止电气误操作安全管理,而生产部负责装置管理及技术标准。
日常管理和运行维护则由区域电网公司、省(自治区、直辖市)电力公司、___及所属单位分级实施。
设计、基建、生产、农电等有关单位颁发的相关制度不得与本规定抵触。
___负责制定防止电气误操作安全管理规章制度及防误装置技术标准的制定、修订,并每两年组织召开一次专业会议。
___负责提供防止电气误操作技术支持,并每年三月底前发布防误装置年度分析报告。
区域电网公司、省(自治区、直辖市)电力公司、___应成立防止电气误操作工作小组,由主管生产的行政副职或总工程师任组长,安监、生产、基建、农电、调度等部门参加,并在安监部或生产部设立专责(职)人员。
工作小组应组织制定本单位防止电气误操作工作岗位责任制,明确各有关部门和人员的管理职责。
定期分析防止电气误操作工作存在问题,提出工作目标和计划,检查、督促和考核工作落实情况。
制定防止电气误操作及防误装置管理规定、技术措施和年度工作计划,定期检查计划落实情况。
每年二月底前向___上报上年度专业工作总结、事故分析报告及本年度工作计划,同时抄送___。
每年召开一次防止电气误操作专业会议。
审定所辖(代管)单位的防误装置技术方案及年度工作计划。
组织或参加电气误操作事故调查分析,制定反事故措施。
负责所辖(代管)单位的防误装置技术监督、信息反馈和经验交流。
管理原则在电力设备的操作和维护过程中,防误装置是必不可少的。
为了确保设备的安全性和可靠性,需要遵循以下管理原则。
3.4.1 防误装置选用原则防误装置应该具有简单、可靠、操作和维护方便等特点,并应实现“五防”功能。

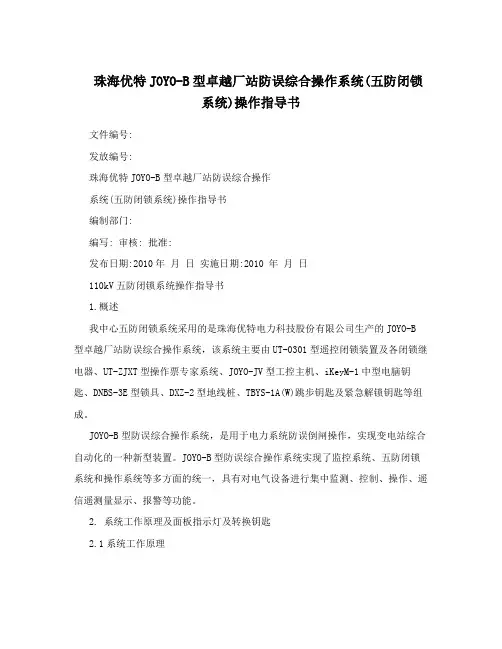

珠海优特JOYO-B型卓越厂站防误综合操作系统(五防闭锁系统)操作指导书文件编号:发放编号:珠海优特JOYO-B型卓越厂站防误综合操作系统(五防闭锁系统)操作指导书编制部门:编写: 审核: 批准:发布日期:2010年月日实施日期:2010 年月日110kV五防闭锁系统操作指导书1.概述我中心五防闭锁系统采用的是珠海优特电力科技股份有限公司生产的JOYO-B型卓越厂站防误综合操作系统,该系统主要由UT-0301型遥控闭锁装置及各闭锁继电器、UT-ZJXT型操作票专家系统、JOYO-JV型工控主机、iKeyM-1中型电脑钥匙、DNBS-3E型锁具、DXZ-2型地线桩、TBYS-1A(W)跳步钥匙及紧急解锁钥匙等组成。
JOYO-B型防误综合操作系统,是用于电力系统防误倒闸操作,实现变电站综合自动化的一种新型装置。
JOYO-B型防误综合操作系统实现了监控系统、五防闭锁系统和操作系统等多方面的统一,具有对电气设备进行集中监测、控制、操作、遥信遥测量显示、报警等功能。
2. 系统工作原理及面板指示灯及转换钥匙2.1系统工作原理该系统利用将110kV开关设备的控制回路中串入一闭锁继电器及在刀闸和地线桩上加装机械锁具来实现闭锁功能。
在操作过程中,必须按UT-ZJXT型操作票专家系统预设的操作步骤通过iKeyM-1中型电脑钥匙对各刀闸和地线桩上的锁具逐步进行解锁操作,才能使整个操作过程顺利进行。
2.2遥控闭锁控制器面板指示灯和转换钥匙及闭锁继电器面板指示灯2.2.1电源——电源开关合上时亮红灯;2.2.2运行——系统运行是绿灯闪亮;2.2.3发送——遥控闭锁控制器发送开关闭锁信号等至微机时亮; 2.2.4接收——遥控闭锁控制器接收到微机发来的解锁等信号时亮; 2.2.5解锁——当需要将所有控制回路中的闭锁继电器短接时切至该位置;2.2.6运行——当系统正常运行时切至该位置;2.2.7闭锁——当需要将所有控制回路中的闭锁继电器闭锁时切至该位置。
110KV线路的微机保护配置及选型以前传统的线路保护大多使用的是整流型或晶体管型继电保护装置。
随着社会经济的发展,城乡电网规模不断扩大,电网结构日趋复杂,特别是目前我国的电力工业已开始进入“大电网”、“大机组”、“超高压交、直流输电”、“电网调度自动化”、“状态检修”等新技术发展的新阶段。
这无论在选择性,可靠性,灵敏性还是快速性上都对继电保护设备都提出了更高的要求.微机计算机继电保护是一种数字式继电保护,是基于可编程数字电路技术和实时数字信号处理技术实现的电力系统继电保护.与以前传统的保护相比较微机保护具有维护调试方便,可靠性很高,易于获得各种附加功能,灵活性大,保护性能得到改善,经济性好等特点。
从而成为了现在使用最为广泛的保护方式之一.目前,国内外已研制出以32位数字信号处理器为硬件基础的保护,控制,测量及数据通信一体化的微机保护综合控制装置,并将一些人工智能技术引入微机保护中,如人工神经网络,模糊理论实现故障类型判别,故障测距,方向保护,主设备保护等新方法.用小波理论的数字手段分析故障产生信号的整个频带信息并用于实现故障检测.这些人工智能技术不仅为提高故障判别精确度提供了手段,而且使某些基于单一工频信号的传统算法难以识别的问题得到解决.目前,微机保护正沿着微机保护网络化,智能化,自适应和保护,控制,测量,信号,数据通信一体化的方向发展数字型微机保护是什么?模拟型阻抗保护是什么?这两种保护各自有什么特点?又有什么关系?这两种保护各自的整定原则是什么?如何根据要求设计一电气主接线图?如何对主接线图中具体线路进行模拟型阻抗保护的选型配制?如何对指定线路进行微机保护的整定和配制和计算?如何对数字微机保护进行算法优劣的比较?并说明收敛精度?在阅读完参考书籍和期刊论文后,我对这个课题有了进一步的理解,下面是我对各参考文献的理解,为后期毕业设计打下基础。
用规定的设备图形和文字符号,按照各电气设备的连接顺序而绘成的能够全面表示电气主接线的电路图,称为电气主接线图.主接线图中还标注出各主要设备的型号,规格和数量.电气主接线分为有汇流母线和无汇流母线两大类.简单单母线单母线单母线分段单母线带旁路有汇流母线简单双母线双母线分段双母线3/2断路器双母线电气主接线图双母线带旁路变压器母线接线单元及扩大单元接线无汇流母线桥型接线内桥接线角形接线外桥接线对于各种不同的接线方式的优缺点在这里不加细说.阻抗保护是指利用阻抗元件来反应短路故障的保护装置,阻抗元件的阻抗值是接入该元件的电压与电流的比值:U/I=Z,也就是短路点至保护安装处的阻抗值。
配电室钥匙使用规定配电室是供电系统中非常重要的一个环节,为了保障电源的安全稳定运行,配电室的钥匙使用需要严格管理和规范。
下面是一份关于配电室钥匙使用的规定,旨在确保配电室的安全管理和避免非授权人员进入配电室。
一、配电室钥匙的保管1. 配电室钥匙应当由专人负责保管,这个人员应当是具备一定电力知识和操作经验的员工,且应当定期接受相关培训。
2. 配电室钥匙应当放置在特定的地点进行存储,并确保只有授权人员能够拿到。
3. 配电室钥匙不得轻易外借,除非有特殊情况需要外借时,需要填写相应的申请表并经过相关负责人批准后方可外借。
4. 配电室钥匙不得与其他物品混放,以防止丢失和混乱。
5. 配电室钥匙的责任人应当定期检查钥匙的完好情况,如有丢失、损坏等情况要及时报告并重新备份和更换钥匙。
二、配电室钥匙使用规定1. 只有被授权人员可以携带配电室钥匙,并且在使用配电室钥匙前要检查钥匙的完好情况,确保钥匙没有损坏。
2. 使用配电室钥匙的人员应当遵守相关的操作规程和安全操作指南。
3. 使用配电室钥匙的人员应当先进行安全告知,了解配电室的工作环境和安全风险等情况,并确保自己具备相应的电力知识。
4. 在进入配电室前,使用配电室钥匙的人员应当戴好电工帽和安全手套,并配备相应的安全工具。
5. 进入配电室后,使用配电室钥匙的人员应当严格按照工作指导书进行操作,并且在离开配电室前要确保配电室的设备和电源都已经彻底关闭。
6. 使用配电室钥匙的人员应当严禁私自更改或调整配电室内的电源参数和设备配置,如有需要应当及时向负责人员报告。
7. 在使用配电室钥匙过程中,使用人员应当随时保持与其他人员的有效沟通,并做好紧急情况的应对准备。
8. 使用配电室钥匙的人员应当随时注意配电室内的安全状况,并及时上报异常情况和故障。
三、配电室钥匙的丢失和补充1. 如发现配电室钥匙丢失,责任人员应当立即向上级报告,并启动应急措施以确保配电室的安全。
2. 配电室钥匙丢失后,应当尽快进行更换钥匙,并重新配发给授权人员,同时要对丢失的钥匙进行登记和锁定。
防误闭锁装置管理制度防误闭锁装置管理制度1一、目的:为了保证变电所设备安全运行,防止误操作及人员误触电事故的发生。
防误装置包括:微机防误、电气闭锁、电磁闭锁、机械连锁、机械程序锁、机械锁、带电显示装置等;二、职责:车间由__负责整体协调防误闭锁装置运行管理;大修段、小修段对所管辖设备的防误闭锁装置安装、维护和缺陷处理负责;信息段对变电所微机五防主机维护负责;变电段对微机五防操作规则及各类解锁钥匙的管理负责;变电所长和群检员对本所五防挂锁维护和管理负责;当班值长、值班员对本班使用和管理防误闭锁装置负责;变电技术员、段长、运行主任负责监督检查各所防误闭锁装置使用和管理情况;变电段长负责对使用后的万能解锁钥匙加装封条。
三、管理要求:1.新安装、大修后的配电装置,防误闭锁装置必须完善,否则不得投入运行。
各类解锁钥匙在设备投运前均应交由运行单位保管、使用,其它各专业人员在设备运行后均不得使用。
如需解锁均应通过运行人员获得相关领导许可并由运行人员采取相应安全措施后方可解锁。
2.防误装置完好情况应与主设备一同巡视,防误装置的缺陷应与主设备的缺陷同等对待。
停用防误闭锁装置必须经过电系统副总工程师批准,装置异常时应及时查明原因,尽快排除故障。
3.五防挂锁的维护由所长负责,每季由所长携同群检员用万能解锁钥匙打开每一把五防锁,检查是否能打开、有无锈蚀情况、防雨盖是否脱落损坏,若有问题立即更换。
若遇连续阴雨天气、空气湿度比较大,应增加对室外五防挂锁的检查次数。
4.在使用电脑钥匙进行实际操作、打开五防锁时,应注意方法得当,注意轻重缓急,不得野蛮开锁,谨防损坏电脑钥匙和五防锁,同时电脑钥匙在现场使用时不得摔跌、碰撞。
5.正常情况下,电脑钥匙应保持足够的电量,随时可以使用;万能解锁钥匙封存在专用盒内,加装盖有封存人签字、日期的封条。
任何人员不得随意使用万能解锁钥匙。
两种钥匙必须按值移交。
6.万能解锁钥匙在符合下列情况时,可不经批准开封使用,但必须做好监护,确保不能误操作及人员误触电事故发生。
微机五防闭锁装置存在的问题及解决方案随着对(电力)设施投资力度的加大,城、农电网改造和大修、技改工程的大踏步实施,电力系统规模越来越大,电压等级越来越高,(安全)稳定运行避免各类误操作事故的发生显得尤为重要。
变电站原先使用的防误操作装置也由传统的机械闭锁、电磁闭锁、机械程序闭锁升级为微机五防闭锁。
微机五防系统相对于其他防误操作形式它功能全、高可靠、技术先进、维护方便能有效地防止"五误'操作。
安徽省无为县无为供电公司从2006年开始五防闭锁系统升级改造,在2008年底将20座变电站(包括4座110kV变电站)全部改造完成。
变电站全部采用珠海优特厂家生产的UT-2000Ⅳ型装置。
UT-2000Ⅳ型装置是由微型(计算机)或商用机、UT-2000Ⅳ型软件、DNYS-1D型电脑钥匙、UT-2000Ⅳ型工控主机、DNBS-2B型电编码锁、DNBS-3F 型机械编码锁和其它安装部件组成。
微机五防闭锁形式新颖、技术含量高,在设计、安装、验收过程中往往很多问题未能及时发现和纠正,以致投运后给安全运行带来影响。
现根据近年来无为公司变电站微机五防闭锁的配置及运行情况,提出装置验收的优化方案,以提高验收质量,保证新建、改造变电站五防闭锁装置的零缺陷投运,防止误操作事故的发生。
1 闭锁方案设计方面存在的问题及优化方案1.1 (接地)锁的安装设计不能满足现场操作需要的优化方案任何变电站五防闭锁装置的安装设计,必须按照"防误拉合开关、防带负荷拉合刀闸、防带地线(接地刀闸)合闸、防带电挂接地线(合接地刀闸)、防误入带电间隔'的"五防'原则进行。
但在实际工作中,由于考虑不周,往往会出现五防不全的现象。
例如,无为公司变电站35kV线路侧隔离刀闸上部分带有接地刀闸(GW5A-40.5DW型),在通常的停电(检修)情况下,使用接地刀闸并对接地刀闸进行闭锁即可使检修设备可靠接地,故忽视了接地锁的安装设计。
2011年变电专业安规考试题一、单项选择题(电气部分(含一次、二次))1、选用导体的长期允许电流不得小于该回路的(B)。
A.短路电流有效值 B.最大持续工作电流C.短路全电流 D.接地电流2、导体正常最高工作温度不应大于(A),在计及日照影响时,钢芯铝绞线及管型导体不宜大于(),当裸导体接触面处有镀(搪)锡的可靠覆盖层时,其最高工作温度可提高到()。
A.+70℃,+80℃,+85℃ B.+60℃,+70℃,+80℃C. +70℃,+85℃,+90℃D.+85℃,+90℃,+110℃3.在按回路正常工作电流选择裸导体截面时,导体的长期允许载流量,应按所在地区的(C)修正。
A.污秽等级及环境温度 B. 污秽等级及环境湿度C.海拔高度及环境温度 D. 海拔高度及环境湿度4.验算短路动稳定时,硬导体的最大允许应力为:硬铝(C),硬铜()。
A.60Mpa,120Mpa B. 60Mpa,140MpaC. 70Mpa,140MpaD. 70Mpa,120Mpa5.屋内、屋外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置。
屋内配电装置设备低式布置时,还应设置防止误入带电间隔的( C )。
A. 警示标识B. 告示牌C. 闭锁装置6.屋外配电装置电气设备外绝缘体最低部位距地小于(C )时,应装设固定遮栏。
A. 2000mmB. 1800mmC.2500mmD.2300mm7.屋内配电装置电气设备外绝缘体最低部位距地小于(D )时,应装设固定遮栏。
A. 2000mmB. 1800mmC.2500mmD.2300mm8.设置于屋内的油浸变压器,容量在1000kVA及以下时,其外廓与变压器四壁的最小净距为:变压器与后壁、侧壁之间为(),变压器与门之间为(B)。
A.500,600 B.600,800 C.800,1000 D.1000,12009.设置于屋内的干式变压器,其外廓与四周墙壁的净距不应小于(C),干式变压器之间的距离不应小于(),并满足巡视维修的要求。
编制:编审批页审核:批准:目次前言1 范围,,,,,,,,2 规范性引用文件3 管理内容与要求、八、-刖言为统一规范电气设备操作的管理,保证工作人员在生产活动中的人身及设备安全,有效防止人身伤害及设备损坏事故的发生,特制定本规定,本规定实施之日起。
1 范围本规定规范了电气操作的操作关系,防误闭锁装置的使用、管理。
2 规范性引用文件《电业安全工作规程》(电力线路部分)《电业安全工作规程》(发电厂和变电所电气部分)3 管理内容与要求3.1 电气防误闭锁装置使用管理规定3.1.1 为加强电气防误闭锁装置的安装、使用、管理,从技术措施和组织措施上做到防止电气恶性误操作事故,防止人身事故、设备事故和电网事故,特制定此规定。
3.1.2 基本要求:3.1.2.1 电气防误装置是防止误操作事故有效的技术措施,在严格执行《电业安全工作规程》有关倒闸操作规定的基础上,应积极装设防误闭锁装置。
3.1.2.2 电气防误装置要坚持同一次电气设备同时设计,同时施工,同时投产“三同时” 原则,新投电气设备无防误装置不允许投运。
3.1.2.3 防误装置的管理要落实到人,每值检查,出现异常不能正常使用时,要限期消除。
3.1.2.4 6kV 及以上必须装设完善的防误装置除“防止误拉、误合断路器”其余 4 项防误闭锁装置。
3.1.2.5 对电气防误闭锁装置的基本要求:3.1.2.5.1 一次电气设备在尽可能做到防误拉开关以外的四种防误功能,并做到原理简单、安全可靠、使用方便,尽量不增加值班员的操作工作量。
3.1.2.5.2 防误闭锁装置故障时要有可靠的解锁办法。
3.1.2.5.3 采用防误闭锁装置后,升压站要使用程序接地线,并有固定的接地极。
3.1.2.5.4 防误闭锁装置所用的电源应与继电保护、控制电路电源分开。
3.1.2.6 防误闭锁装置的运行管理基本原则:3.1.2.6.1 值班员对防误闭锁装置要做到懂原理、会操作、能维护,正确使用防误闭锁装置。
