论变电站防误闭锁装置

践析变电站运行中防误闭锁装置故障及防治措施摘要：下文主要针对变电站运行过程中防误闭锁装置常见的问题进行探讨。

关键词：变电站母线隔离开关防误闭锁装置防治措施防误操作闭锁装置是利用自身既定的程序闭锁功能，装设在高压电气设备上以防止误操作的机械装置。

防误闭锁装置包括：微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示装置等。

目前，各变电站均已安装了不同类型的防误闭锁装置，但工作人员经常在变电运行维护工作中发现各变电站的防误闭锁系统往往会存在一些问题。

微机防闭锁系统在变电站已成为防止误操作事故的一种重要且行之有效的防范设施。

徽机防误装置分无线式和有线式两种，无线式徽机防误装置不需要电缆，易于安装，节省投资，适用于已投产运行的变电所中。

有线式徽机防误装置需要电缆，投资大.不易安装.但使用方便.可靠性高。

1、母联单行开关闭锁装置的故障1.1、常见故障探讨双母联单分段连线系统中。

实行倒母线运行时，必须把连接母线的断路器断开，阻止通电，避免在运行过程中，连接母联的断路器出现突发性跳闸，导致相应隔离开关操作异常和拉合隔离开关失控等违规操作现。

因此，在母联单行开关闭锁装置中一般必须具备监测母联开关及母联两边单行开关合、解的基本执行条件。

目前部分变电站，实行两条母联分段连接的模式，其设计ia、ⅰb母分段开关装置和母联1、母联2开关装置。

在运行前检测查收过程中，发现分线开关装置都固定在指定分位，五防装置不能执行切换母联操作，通过对防误锁闭锁装置进行研究，结果显示装置系统里存在“分线开关闭合监测、分线1a、1b跳闸检测”的默认系统。

（如图1）1.2、解决方法关于双主线单分段连线系统的操作方法中，ia母联分段相关机械向连接母联1和母联2的ii母切换时，必须切断母联1开关装置的电源；ⅰb，母分段相关机械向ib母联切换时，要阻止母联2开关装置的通电。

而在以上两个操作中，都与分线开关无任何紧要关系，在制作倒主线操作的闭锁装置时，可以只设计“监测母联1开关、隔离开关的空间，以及本间隔开关、运行母联单行开关的位置”的防误系统装置，而无需设置分线开关的装置空间。

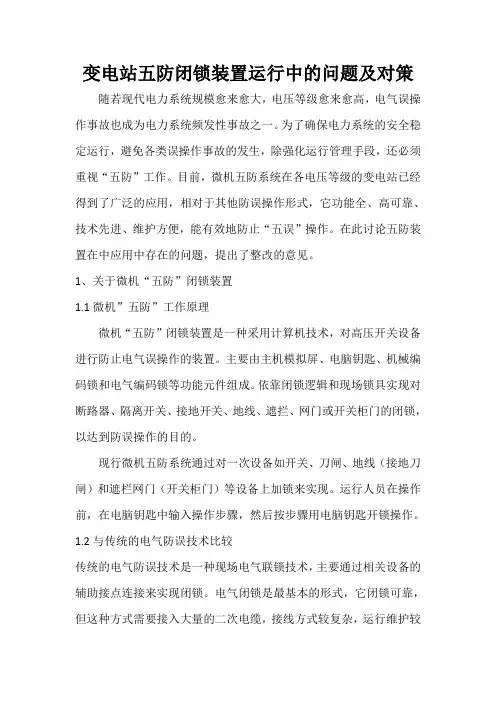

变电站五防闭锁装置运行中的问题及对策随若现代电力系统规模愈来愈大，电压等级愈来愈高，电气误操作事故也成为电力系统频发性事故之一。

为了确保电力系统的安全稳定运行，避免各类误操作事故的发生，除强化运行管理手段，还必须重视“五防”工作。

目前，微机五防系统在各电压等级的变电站已经得到了广泛的应用，相对于其他防误操作形式，它功能全、高可靠、技术先进、维护方便，能有效地防止“五误”操作。

在此讨论五防装置在中应用中存在的问题，提出了整改的意见。

1、关于微机“五防”闭锁装置1.1微机”五防”工作原理微机“五防”闭锁装置是一种采用计算机技术，对高压开关设备进行防止电气误操作的装置。

主要由主机模拟屏、电脑钥匙、机械编码锁和电气编码锁等功能元件组成。

依靠闭锁逻辑和现场锁具实现对断路器、隔离开关、接地开关、地线、遮拦、网门或开关柜门的闭锁，以达到防误操作的目的。

现行微机五防系统通过对一次设备如开关、刀闸、地线（接地刀闸）和遮栏网门（开关柜门）等设备上加锁来实现。

运行人员在操作前，在电脑钥匙中输入操作步骤，然后按步骤用电脑钥匙开锁操作。

1.2与传统的电气防误技术比较传统的电气防误技术是一种现场电气联锁技术，主要通过相关设备的辅助接点连接来实现闭锁。

电气闭锁是最基本的形式，它闭锁可靠，但这种方式需要接入大量的二次电缆，接线方式较复杂，运行维护较因难，经常出现电缆接触不良而造成无法操作现象。

微机“五防”系统一般不直接采用现场设备的辅助接点，接线简单，通过“五防”系统微机软件规则库和现场锁实现防误闭锁。

电气闭锁回路一般只能防止开关、隔刀和地刀的错误操作，对误入带电间隔、接地线的挂接（拆除）等侧则无能为力，不能实现完整“五防”。

微机“五防”系统可以实现较为完整的“五防”功能，但在微机系统故障而解除闭锁时，“五防”功能完全失去。

2、微机“五防”目前主要问题2.1“五防”闭锁装置验收工作不到位对“五防“装置重视不够，验收管理工作不到位。

远方防误操作。

对计算机监控系统的防误闭锁功能，应具有并满足所有一次电气设备的防误操作规则。

新、扩、改建工程验收时，工程建设单位或安装调试单位，应向运行单位提供完整的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表，且作为工程竣工资料进行移交，并保证其正确性和完整性。

运行单位应对工程建设单位或安装调试单位提交的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表进行验证、核查。

四．防误闭锁装置种类、原理、性能、结构及运行要求变电所防止电气误操作闭锁装置到目前种类有：微机防误装置、电气闭锁装置、电磁闭锁装置、机械连锁、机械程序锁、机械锁、带电显示器。

1. 微机防误闭锁的原理微机防误闭锁系统一般由防误主机、电脑钥匙、遥控闭锁控制单元、机械编码锁、电气编码锁等功能元件组成，完成满足电气设备“五防”功能的要求。

微机防误系统在防误主机内，建立防误操作闭锁逻辑数据库，将现场大量的二次电气闭锁回路变为计算机中的防误操作闭锁规则库，防误主机使用规则库对每一次模拟预演操作进行逻辑判断，正确后生成实际操作程序，并将操作内容输送到电脑钥匙中，运行人员按照及电脑钥匙的提示，依次对设备进行操作。

对不符合程序的操作，防误主机拒绝输出内容。

操作结束后，电脑钥匙自动将倒闸操作信息回送给防误主机存储并修改接线方式，同时主机记忆修改后的现场设备实际状态。

微机防误操作装置分为离线式和在线式两种。

下图为微机防误闭锁操作流程（如下图）。

4）电磁闭锁是一种常用在手动操作设备、柜门(网门)等部位五防闭锁，五防电源通过开关、闸刀、接地闸刀的辅助接点，带电显示器的接点来使电磁锁的励磁和失磁达到操作设备的五防闭锁。

电磁闭锁的优点是操作方便，没有辅助动作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。

，但是在安装使用中也存在以下几个突出问题：①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。

需要和电气联锁电路配合使用才能具有正反向闭锁功能；②作为闭锁元件的电磁锁结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低；③需要敷设电缆，增加额外施工量；④需要串入操作机构的辅助触点。

变电站解锁钥匙启用防误闭锁装置管理制度一、背景为了确保变电站的运行安全和防止误操作，变电站解锁钥匙的启用和防误闭锁装置的管理显得尤为重要。

本管理制度的目的是确保变电站的设备操作安全可靠，最大程度地避免因操作失误而导致的事故发生。

二、适用范围本管理制度适用于所有的变电站，包括高压变电站、中压变电站和低压变电站。

三、解锁钥匙启用管理1.变电站的解锁钥匙由值班人员负责保管，每个负责人只能持有一把解锁钥匙。

2.解锁钥匙必须经过记录，并由专门的解锁钥匙登记册进行管理，包括解锁钥匙的编号、负责人的姓名、解锁时间等信息。

3.值班人员必须确保解锁钥匙保管安全，在离开值班室时必须把解锁钥匙交接给下一个值班人员，并在解锁钥匙登记册上进行记录。

4.解锁钥匙仅可用于操作设备，任何其他用途都是禁止的。

5.解锁钥匙不得私自复制或交给未经授权的人员使用。

6.在值班期间，值班人员必须随时保持对解锁钥匙的掌控，并对解锁钥匙进行定期检查，确保钥匙没有损坏或遗失。

四、防误闭锁装置管理1.变电站的防误闭锁装置必须按照规定进行安装和维护，并具备可靠的功能。

2.值班人员必须熟悉防误闭锁装置的工作原理和使用方法，并按照要求进行操作。

3.变电站的防误闭锁装置必须进行定期检查和测试，确保其正常运行。

4.当发生设备故障、维修或检修时，必须进行防误闭锁装置的解锁，并在操作完毕后重新闭锁。

5.值班人员在操作闭锁装置前，必须进行两人以上的确认和验证，确保闭锁装置的正确操作。

6.防误闭锁装置的相关操作记录必须进行详细的记录，并在闭锁装置操作记录册上进行记录。

7.所有关键设备和设备的相关操作装置必须进行标识和编号，确保精确操作。

五、其他事项1.变电站的管理人员必须进行定期的培训和考核，确保其熟悉并遵守本管理制度。

2.变电站管理人员必须随时保持对变电站设备操作情况的了解，并对设备操作进行监督和指导。

3.如发现问题或存在隐患，必须立即上报，并采取有效的措施进行整改。

浅谈变电站防误闭锁装置【摘要】本文阐述了防误闭锁装置的实现，介绍了变电站加设闭锁装置的重要性与要求，分析了变电站防误闭锁装置的运行注意事项，提出了变电站防误闭锁装置的管理对策。

【关键词】变电站防误闭锁装置实现管理对策中图分类号：tm774文献标识码：a 文章编号：1006-6675（2013）15-防误闭锁装置作为变电站防止误操作，确保设备安全运行，以及保证人身安全有效且可行的一种技术手段，在各变电站得到了广泛应用。

在变电站现场运行中，需要不断的完善防误闭锁装置功能，结合实际应用，使其在电力安全生产中发挥更好的作用。

1、防误闭锁装置的实现五防功能的实现方法和特点，对于手动操作的开关设备，一般采用机械方式达到机械联锁。

电动操作的开关设备通过断路器辅助转换开关中的辅助接点按照一定的逻辑关系接入控制回路，以实现操作互锁。

1.1 机械闭锁。

机械闭锁是靠开关设备操作机构的机械结构相互制约，从而达到相互联锁的闭锁方式。

单一的断路器和开关闭锁，早期的多是靠断路器的机械联杆实现与隔离开关的闭锁。

断路器回路主隔离开关与接地开关之间的闭锁，其特点是闭锁可靠，不易发生误操作。

1.2 电磁闭锁。

电磁闭锁是利用断路器、隔离开关、断路器柜门等的辅助接点，接通或断开需闭锁的隔离开关、开关柜门等电磁锁电源，使其操作机构无法动作，从而实现开关设备之间的相互闭锁。

这种闭锁装置原理简单、实现便捷，非同一体的开关设备之间就可实现闭锁。

1.3 电气逻辑闭锁。

电气回路逻辑闭锁是利用断路器、隔离开关等设备的辅助接点接入需闭锁的隔离开关或接地开关等电动操作回路上，从而实现开关设备之间的相互闭锁。

特点是二次回路复杂，安装、维护工作量大，经常需要检修的同志协助或配合操作，以便及时消除闭锁失灵现象，它实现的基本条件是在电动操作的设备机构上。

1.4 微机防误闭锁。

微机防误闭锁系统是将断路器、隔离开关、接地开关（接地线）、开关柜门的辅助接点，通过微机编码锁具实现的闭锁。

变电站防误闭锁装置管理制度为保证人身、设备的安全，保障安全、稳定运行，杜绝各类误操作事故的发生。

在山西省电力公司《防误闭锁装置管理规定》的基础上，结合动力运行中心供电运行实际情况，特制定以下规定。

1、一般规定1.1变电站防误闭锁装置均应满足"五防"功能要求。

1.2对新建或改扩建的电气设备，其防误闭锁装置必须坚持同时设计、同时施工、同时投运的原则。

安装率、投入率必须达到100%。

13变电站防误闭锁装置应满足结构简单，机械灵活可靠，便于操作等技术要求，微机防误闭锁装置能满足便于使用和维护且系统长期保持相对稳定的技术要求。

1.4加强倒闸操作的过程管理，倒闸操作时应按照《防误操作管理办法》，全过程进行录音。

通过录音检查操作行为是否规范，分析操作中存在的问题。

1.5运行人员必须熟悉动力运行中心供电运行防误闭锁装置的功能、使用方法及使用的注意事项。

1.6防误闭锁装置是变电站防止电气误操作事故的硬件措施，应长期保持完好的投运状态，任何人不得随意退出和解锁。

各应加强防误闭锁装置的缺陷管理，发现缺陷及时消除，动力运行中心供电运行无法处理的应立即汇报有关上级领导，由上级及时安排处理。

防误闭锁装置缺陷定性不得低于严重缺陷。

1.7变电站每月应对动力运行中心供电运行的防误装置进行一次定期检查、维护，室外锁子应每半年加油一次。

防误装置的硬件设施缺陷由变电检修人员处理，软件设施缺陷应由专业技术人员检查处理。

微机闭锁故障时，应由微机技术较强的人员来处理。

1.8微机闭锁装置的钥匙应存放于主接线模拟屏的钥匙板上，并对号入座，微机闭锁装置的电脑钥匙应插在充电器上，严禁乱仍乱放。

1.9运行中的防误闭锁装置在倒闸操作中发生异常，无法正常操作时，值班员应立即报告队长，确认不是使用方法不当的情况下，应根据操作任务和解锁批准权限，经请示批准后，方可解锁操作。

1.10站内应做好防误装置运行记录，特别是解锁操作的原因、时间、项目，批准人必须详细做好记录。

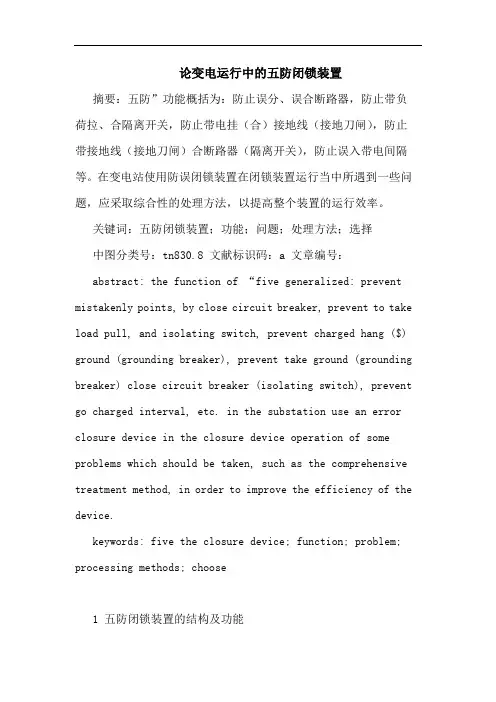

论变电运行中的五防闭锁装置摘要：五防”功能概括为：防止误分、误合断路器，防止带负荷拉、合隔离开关，防止带电挂（合）接地线（接地刀闸），防止带接地线（接地刀闸）合断路器（隔离开关），防止误入带电间隔等。

在变电站使用防误闭锁装置在闭锁装置运行当中所遇到一些问题，应采取综合性的处理方法，以提高整个装置的运行效率。

关键词：五防闭锁装置；功能；问题；处理方法；选择中图分类号：tn830.8 文献标识码：a 文章编号：abstract: the function of “five generalized: prevent mistakenly points, by close circuit breaker, prevent to take load pull, and isolating switch, prevent charged hang ($) ground (grounding breaker), prevent take ground (grounding breaker) close circuit breaker (isolating switch), prevent go charged interval, etc. in the substation use an error closure device in the closure device operation of some problems which should be taken, such as the comprehensive treatment method, in order to improve the efficiency of the device.keywords: five the closure device; function; problem; processing methods; choose1 五防闭锁装置的结构及功能经过十年左右的技术革新，我国的电力机构无论是在技术上还是设备上都出现了新的变动调整，这就给电力产品的开发研究创造了条件。

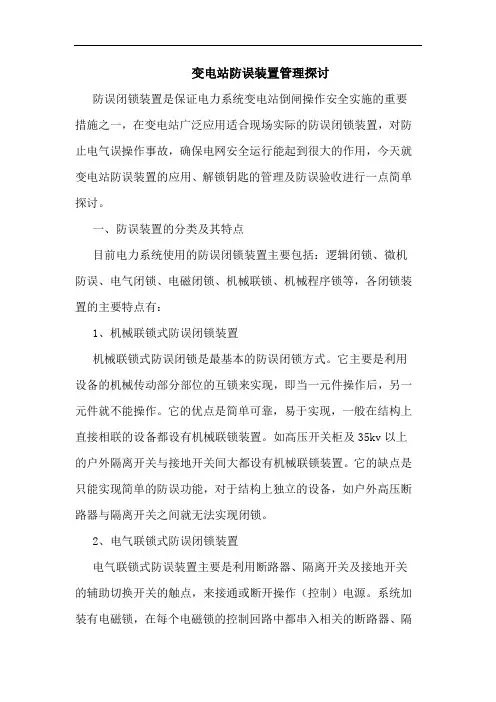

变电站防误装置管理探讨防误闭锁装置是保证电力系统变电站倒闸操作安全实施的重要措施之一，在变电站广泛应用适合现场实际的防误闭锁装置，对防止电气误操作事故，确保电网安全运行能起到很大的作用，今天就变电站防误装置的应用、解锁钥匙的管理及防误验收进行一点简单探讨。

一、防误装置的分类及其特点目前电力系统使用的防误闭锁装置主要包括：逻辑闭锁、微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁等，各闭锁装置的主要特点有：1、机械联锁式防误闭锁装置机械联锁式防误闭锁是最基本的防误闭锁方式。

它主要是利用设备的机械传动部分部位的互锁来实现，即当一元件操作后，另一元件就不能操作。

它的优点是简单可靠，易于实现，一般在结构上直接相联的设备都设有机械联锁装置。

如高压开关柜及35kv以上的户外隔离开关与接地开关间大都设有机械联锁装置。

它的缺点是只能实现简单的防误功能，对于结构上独立的设备，如户外高压断路器与隔离开关之间就无法实现闭锁。

2、电气联锁式防误闭锁装置电气联锁式防误装置主要是利用断路器、隔离开关及接地开关的辅助切换开关的触点，来接通或断开操作（控制）电源。

系统加装有电磁锁，在每个电磁锁的控制回路中都串入相关的断路器、隔离开关及接地开关的辅助切换开关的触点，以控制电磁锁的打开与否，从而达到防误的目的。

它的优点是闭锁容易实现，从原理上来看是完会在线式，解决了机械联锁式防误装置所不能实现的结构独立的设备间的闭锁问题，如户外断路器与隔离开关之间的闭锁等，而且对一些较复杂的操作，如双母线的倒母线操作、旁路开关代主开关的操作等也能实现防误闭锁。

它的缺点是投资较大，需要很多控制电缆，并需要增加辅助切换开关的触点数目，另外，接线较复杂，特别是当一个电磁锁等回路中串入的辅助切换开关触点较多时，常会因触点接触不良而影响电磁锁的正常工作，回路串入的触点越多，可靠性就越差。

3、机械程序锁式防误闭锁装置机械程序锁式（可分为固定式和挂锁式）防误闭锁装置主要是利用一把钥匙按顺序打开多把锁，或多把钥匙有机组合按顺序打开多把锁这一原理来实现的。

浅谈变电站“五防”闭锁装置运行中的问题和对策随着电力行业的快速发展和变电站技术的不断更新，变电站的安全性和可靠性要求也越来越高。

闭锁装置作为变电站的重要设备之一，起着非常重要的作用。

它能够有效地保障变电站的运行安全，避免意外事故的发生。

在闭锁装置运行中，也存在着各种问题，如误动、误闭、误放、误操作等。

本文将结合实际情况，浅谈变电站“五防”闭锁装置运行中的问题及对策。

一、误动问题误动是指在操作闭锁装置时，因为各种原因造成了不该操作的设备被误操作。

误动问题一般是由于操作人员疏忽大意、不熟练、规程不规范等原因导致的。

为了避免误动问题的发生，需要从以下几个方面着手：1.加强操作人员培训：通过加强对操作人员的培训，使其熟练掌握闭锁装置的操作规程和要求，提高其专业技能，避免由于不熟悉操作而导致的误动问题。

2.规范操作流程：建立并严格执行闭锁装置的操作规程，包括操作步骤、注意事项等，确保每位操作人员都按照规定的流程进行操作，杜绝误操作的发生。

3.使用闭锁装置防护设备：通过使用闭锁装置防护设备，如闭锁杆、闭锁回路等，能够有效地避免误动问题的发生，提高操作的安全性和可靠性。

二、误闭问题误闭是指在闭锁装置工作过程中，由于操作不当或设备故障等原因，导致了设备的误闭合。

误闭问题的发生，往往会导致设备损坏、线路停电等严重后果。

为了避免误闭问题的发生，需要采取以下措施：1.设备巡检：定期对闭锁装置设备进行巡检，发现问题及时处理，保证设备的正常运行。

2.设备维护：对闭锁装置设备进行定期维护保养，确保设备的可靠性和稳定性，减少误闭的发生。

3.使用高品质闭锁装置产品：选择高品质的闭锁装置产品，能够提高设备的可靠性和抗干扰能力，减少误闭问题的发生。

五、其他问题除了上述四种常见的问题外，闭锁装置运行中还可能面临其他一些问题，如设备老化、信号干扰等。

针对这些问题，需要采取相应的对策：1.设备更新换代：针对设备老化的问题，及时对闭锁装置设备进行更新换代，选择具有先进技术和抗干扰能力的产品，保证设备的可靠性和稳定性。

论变电站防误闭锁装置摘要：变电站的电气误操作可能造成大面积停电、设备损坏、人身伤亡，甚至引起电网振荡瓦解等严重后果。

随着电网的不断发展，技术的不断更新，要求防误闭锁装置必须不断改进和完善。

防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误闭锁装置和相应的防误电气闭锁回路。

对目前电力系统中常用到的防误闭锁装置进行了分析，以使运行人员更好地认识防误闭锁装置，防止电气误操作事故的发生。

关键词：变电站；防误闭锁装置；要求；微机“五防”闭锁引言变电站电气误操作主要由运维人员、检修人员和其他人员的误操作造成，这严重威胁了人身、电网和设备安全。

防误装置是变电站用来防止电气设备误操作的设备，使用防误装置是目前防止运维人员进行电气误操作或误入带电间隔的有效技术措施；其主要包括：微机“五防”装置、解锁钥匙、编码锁、机械闭锁装置、电磁闭锁回路、电气闭锁回路、带电显示装置、设备转动方向标示等。

为坚决杜绝变电站运维人员发生电气误操作事故，确保电网的安全稳定运行，结合电气运行的实践经验，根据国家电网公司《防止电气误操作装置管理规定》，变电站所有可能引起电气事故的一次设备，都应装设防误闭锁装置。

1防误闭锁装置的基本要求通常所说的“五防”功能，包括：（1）防止误入带电间隔；（2）防止误合、误分断路器（开关）；（3）防止带负荷拉合隔离开关（刀闸）；（4）防止带接地刀闸（接地线）合闸；（5）防止带电合（挂）接地刀闸（接地线）。

现阶段在运行智能变电站已实现“五防”功能。

2防误闭锁装置的配置要求（1）变、配电装置升级改造，装设防误闭锁装置时，应该优先选用微机“五防”装置或电气闭锁回路方式。

新建变电站的电气设备防误措施优先选用微机“五防”装置。

（2）采用不间断交流电源为防误闭锁装置供电，使用的直流电源不得同时为继电保护和控制回路供电。

（3）防误闭锁装置的结构应考虑防锈蚀、户外防水和耐气候性的要求。

（4）防误装置的结构应与其所配电气设备的操作位置相对应，并且不得影响电气设备的操作要求，尽量不增加处理事故和正常倒闸操作的难度。

浅谈变电站“五防”闭锁装置运行中的问题和对策随着我国电力行业的迅速发展，变电站的建设和运行也得到了大幅度的提升。

变电站“五防”闭锁装置是变电站重要的安全保障设备之一，其作用是保证变电站运行的安全性和可靠性。

但在实际运行中，闭锁装置也会遇到一些问题，影响其正常运行。

本文将就变电站“五防”闭锁装置运行中的问题及对策进行简要介绍。

一、问题分析1. 闭锁装置的性能受到外界环境因素的影响。

变电站通常都建设在户外，受到风雨、高温、低温等恶劣天气的影响，这些因素会影响闭锁装置的性能，使其发生故障。

2. 闭锁装置的操作误差。

闭锁装置是需要人员操作的，操作过程中因为人为疏忽或不当操作，可能造成闭锁装置的失效，从而影响变电站的安全运行。

3. 闭锁装置的老化和磨损。

闭锁装置长时间使用后，可能出现老化和磨损，导致闭锁装置的性能下降，甚至出现故障。

4. 闭锁装置的设计缺陷。

有些闭锁装置的设计可能存在一些缺陷，导致其在运行中出现一些问题。

5. 闭锁装置的维护不到位。

闭锁装置需要定期进行维护保养，如果维护不到位，也会影响其正常运行。

二、对策建议1. 定期对闭锁装置进行检测和维护。

对闭锁装置进行定期的检测和维护工作，及时发现和排除潜在的故障，保证其正常运行。

2. 加强闭锁装置的防护措施。

对闭锁装置进行防水、防尘、防高温、防冻等措施，减少外界环境对闭锁装置性能的影响。

4. 加强人员培训和管理。

对闭锁装置的操作人员进行培训，提高其操作技能和注意事项，减少操作误差带来的故障。

5. 加强闭锁装置的设计和选型。

在设计闭锁装置时，应充分考虑其实际使用情况，避免出现设计缺陷，选择性能可靠的闭锁装置。

6. 完善闭锁装置的监测系统。

建立闭锁装置的监测系统，及时发现闭锁装置的异常情况，并进行预警和处理。

变电站“五防”闭锁装置在运行中可能会遇到各种问题，但只要我们采取科学合理的对策措施，可以有效减少闭锁装置产生的故障，保障变电站的安全运行。

电力行业也应加强闭锁装置的技术研发和标准制定，提高闭锁装置的可靠性和安全性。
