微机防误闭锁装置验收规范

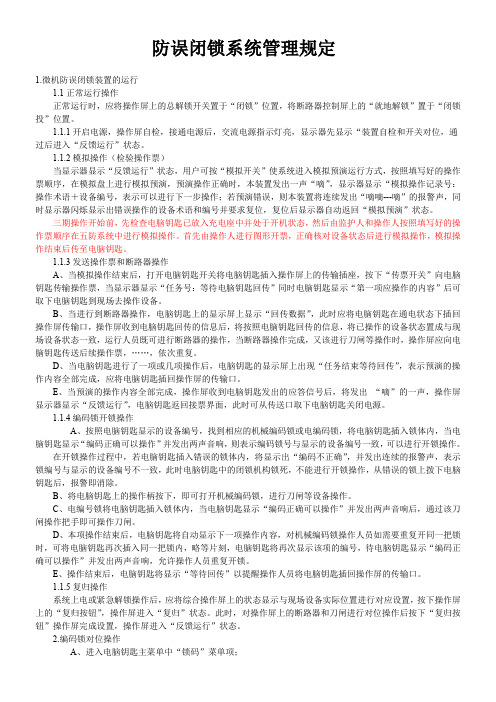

防误闭锁系统管理规定1.微机防误闭锁装置的运行1.1正常运行操作正常运行时，应将操作屏上的总解锁开关置于“闭锁”位置，将断路器控制屏上的“就地解锁”置于“闭锁投”位置。

1.1.1开启电源，操作屏自检，接通电源后，交流电源指示灯亮，显示器先显示“装置自检和开关对位，通过后进入“反馈运行”状态。

1.1.2模拟操作（检验操作票）当显示器显示“反馈运行”状态，用户可按“模拟开关”使系统进入模拟预演运行方式，按照填写好的操作票顺序，在模拟盘上进行模拟预演，预演操作正确时，本装置发出一声“嘀”，显示器显示“模拟操作记录号：操作术语＋设备编号，表示可以进行下一步操作；若预演错误，则本装置将连续发出“嘀嘀---嘀”的报警声，同时显示器闪烁显示出错误操作的设备术语和编号并要求复位，复位后显示器自动返回“模拟预演”状态。

三期操作开始前，先检查电脑钥匙已放入充电座中并处于开机状态，然后由监护人和操作人按照填写好的操作票顺序在五防系统中进行模拟操作。

首先由操作人进行图形开票，正确核对设备状态后进行模拟操作，模拟操作结束后传至电脑钥匙。

1.1.3发送操作票和断路器操作A、当模拟操作结束后，打开电脑钥匙开关将电脑钥匙插入操作屏上的传输插座，按下“传票开关”向电脑钥匙传输操作票，当显示器显示“任务号：等待电脑钥匙回传”同时电脑钥匙显示“第一项应操作的内容”后可取下电脑钥匙到现场去操作设备。

B、当进行到断路器操作，电脑钥匙上的显示屏上显示“回传数据”，此时应将电脑钥匙在通电状态下插回操作屏传输口，操作屏收到电脑钥匙回传的信息后，将按照电脑钥匙回传的信息，将已操作的设备状态置成与现场设备状态一致，运行人员既可进行断路器的操作，当断路器操作完成，又该进行刀闸等操作时，操作屏应向电脑钥匙传送后续操作票，……，依次重复。

D、当电脑钥匙进行了一项或几项操作后，电脑钥匙的显示屏上出现“任务结束等待回传”，表示预演的操作内容全部完成，应将电脑钥匙插回操作屏的传输口。

附件：福建省电力有限公司防止电气误操作管理规定第一章总则第一条电气误操作事故严重威胁着电业生产安全，其后果将造成人身伤害和设备损坏，为加强管理，根据《电业安全工作规程》（发电厂和变电所电气部分）、《防止电力生产重大事故的二十五项重点要求》、国家电网公司《防止电气误操作装置管理规定》以及《华东电网防止电气误操作安全管理规定》等有关规程规定，制定本规定。

第二条防止电气误操作的组织措施和技术措施是防误工作的两个重要环节。

在严肃组织措施、严格“两票三制”的执行和提高人员素质的同时，必须抓好技术措施的完善。

第三条防误闭锁装置作为防止电气误操作的技术措施，对于减少误操作事故，保证人身、电网、设备安全起到了重要作用，必－3－须切实做好防误装置的选用、安装、验收、运行维护和检修管理等工作，使其在电网运行中更好地发挥作用。

第四条本规定所指的防误装置是：微机防误、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示装置等。

第五条本规定适用于福建省电网10千伏及以上电压等级的电气设备。

第六条福建电力有限公司系统内的电力企业包括设计、施工、监理、调试单位（含多经企业）都必须遵守本规定，同时各发供电单位应按照本规定，结合现场实际情况，制定相应的管理办法或实施细则。

第二章组织机构与职责第七条防误工作机构设置。

1.省公司安全监察部设一名防误专责工程师。

2.各发供电单位成立防止电气误操作工作领导小组（简称防误工作领导小组），由主管生产的行政领导或总工程师任组长，安监、－4－生技、运行、检修、调度、基建部门参加，并设一名防误专责工程师（设于安监或生技部门）。

第八条省公司安全监察部归口管理防误工作，职责如下：1.认真贯彻上级关于防误工作的规定和指示精神，负责防误工作管理规定、重大技术措施和反事故措施的制订和修订。

2.制定公司系统防误专业年度工作计划，并定期检查防误工作落实情况，每年组织召开一次专业会议。

3.每年二月底以前向上级报送上年度的专业工作总结。

防误操作闭锁装置使用规定一、防止误操作闭锁是防止电气误操作事故的有效技术措施。

工区应将运行设备防误闭锁装置的安装、改造工作列入年度反事故技术措施计划,落实资金和方案,认真加以实施。

二、新建、扩建发电厂、变电所的防误闭锁装置凡应安装闭锁装置而未装或新装闭锁装置验收不合格、功能不全者,不得将该设备投入运行。

三、已运行设备防误装置的安装、更新改造工作,其设计方案应经局生技部门审批后方可实施。

使用效果良好的,经总工程师批准后推广使用。

四、凡是能用防误装置防止因人员误造成操作的设备都要装防误装置。

五、防误装置应满足以下“五防”功能:1、防止带负荷拉、合隔离开关;2、防止误拉、合断路器;3、防止带接地线合隔离开关;4、防止带电挂接地线;5、防止误入带电间隔。

六、防误装置应做到结构简单、性能可靠、操作维修方便,不增加正常操作和事故处理的复杂性。

七、防误装置应做到防雨、防潮、防霉、防尘,满足长期可靠使用的要求。

“五防”闭锁不应影响开关分、合闸速度特性,并应实测鉴定。

八、“五防”中,原则上采用强制闭锁。

九、安装的接地装置应完整可靠,投运前接地电阻应实测合格。

十、安装的防误装置应尽可能不破坏原设备结构。

十一、各类防误装置必须有紧急解锁措施。

十二、防误装置应与一次设备模拟图配套使用。

十三、微机防误闭锁装置使用基本规定:1、微机防误闭锁装置是采用先进的计算机技术防止电气误操作的闭锁装置。

使用中应严格执行本规定,正确掌握使用方法,不断完善使用功能。

2、微机防误闭锁装置在进行操作时,应按值班调度员下达的操作命令填写操作票,操作票应经操作人、监护人、值班负责人等审核无误。

3、模拟操作前,必须核对模拟盘断路器、隔离开关的位置与现场设备的实际位置是否相符。

若主机开启后发出警告信号,并显示了位置不对应的断路器或隔离开关编号,应仔细检查纠正,以与实际设备位置相符。

4、现场操作前必须持填写好的操作票在模拟盘上进行模拟操作,以核对填写操作票的正确性。

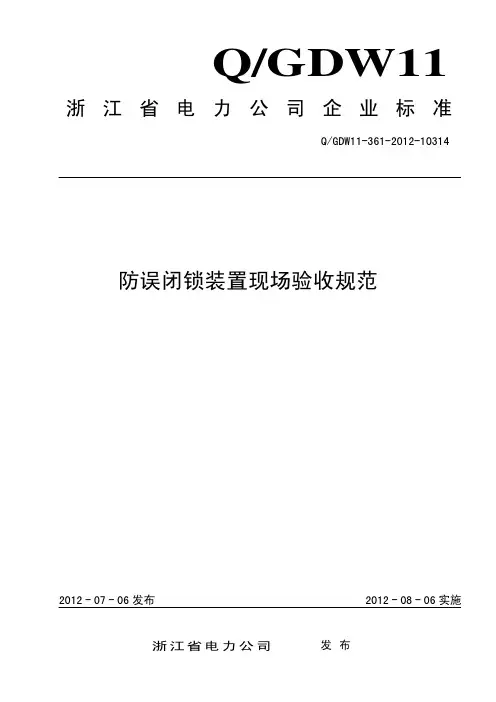

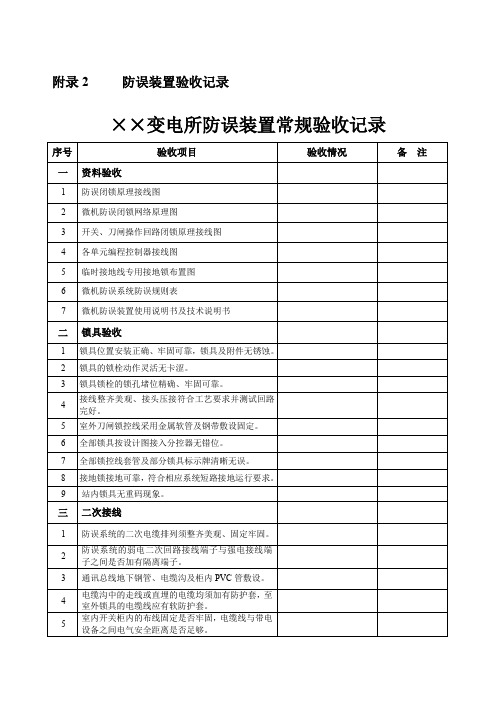

Q/GDW11 浙江省电力公司企业标准Q/GDW11-361-2012-10314 防误闭锁装置现场验收规范2012-07-06发布2012-08-06实施浙江省电力公司发布Q/GDW11-361-2012-103142 目次前言 (3)1 范围 (4)2 规范性引用文件 (4)3 验收总体要求 (4)4 现场竣工验收的内容 (5)附录A（规范性附录）防误闭锁装置验收记录卡 (12)附录B（规范性附录）防误闭锁逻辑验收记录卡 (15)编制说明 (16)Q/GDW11-361-2012-10314前 言为加强浙江省电力公司所属变电所新（扩）建、技改的变电所防误闭锁逻辑系统的验收管理，使验收工作更具专业性、规范性和可操作性，提高防误系统可靠性，确保变电所电气操作安全、有序地进行，特制定本规范。

本标准的附录A、B是规范性附录。

本标准由浙江省电力公司运维检修部提出并解释。

本标准由浙江省电力公司科技信息部归口。

本标准起草单位：浙江省电力公司运维检修部、宁波电业局。

本标准主要起草人：郑志坚、钱平、朱义勇、张学飞、张金鹏、符晶晶。

本标准首次发布。

3Q/GDW11-361-2012-103144 防误闭锁装置现场验收规范1 范围本标准规定了110kV及以上变电所防误闭锁装置竣工验收的项目和标准。

本标准适用于110kV及以上变电所防误闭锁装置竣工验收。

35kV及以下同类设备可参照执行。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

国家电网生[2003]243号 关于印发《防止电气误操作装置管理规定》的通知国家电网安监[2006]904号 关于印发《国家电网公司防止电气误操作安全管理规定》的通知国家电网安监[2009]664号 关于印发《国家电网公司电力安全工作规程（变电部分）、（线路部分）》的通知国家电网生〔2012〕352 号 关于印发《国家电网公司十八项电网重大反事故措施》（修订版）的通知浙电生〔2004〕1473号 关于印发《防止电气误操作装置管理办法》的通知浙电安〔2008〕592号 关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则》 Q/GDW-11-154-2009《110～500kV变电所防误操作闭锁逻辑规范》3 验收总体要求3.1 验收人员组成在工程启动验收委员会的领导下，由主管部门、建设单位、运行单位、监理单位、设计单位、安装单位派员组成防误装置验收小组，并由安监部门负责监督指导。

防误闭锁装置管理制度第一章总则第一条为了保障公司设备的安全运行，防止操作人员因误操作导致事故的发生，特制定本管理制度。

第二条本管理制度适用于公司所有设备，包括但不限于防误闭锁装置。

第三条公司所有相关人员必须遵守本管理制度的规定。

第四条公司设备部门负责本管理制度的组织实施和监督执行。

第二章防误闭锁装置的安装与调试第五条防误闭锁装置的安装必须符合国家相关标准和规定，并且经过专业技术人员的验收合格方可投入使用。

第六条防误闭锁装置的调试必须由专业技术人员进行，操作人员严禁私自调整。

第七条防误闭锁装置的参数设置必须严格按照设备使用要求进行，且设备使用之前必须经过相关人员的确认。

第八条防误闭锁装置调试完成后，必须对设备进行全面的功能检查和试运行，并记录相应数据。

第九条在设备运行期间，防误闭锁装置发生故障时，必须立即停止设备使用，并由专业技术人员及时修复和验证。

第三章防误闭锁装置的检修与维护第十条防误闭锁装置的检修和维护必须按照国家和公司相关标准和规定进行，定期进行设备巡检和维护记录。

第十一条检修和维护时，必须先停止设备使用，拆卸和更换任何零部件必须经过相关人员的确认。

第十二条检修和维护人员必须具备相应的专业知识和技能，并按照相关程序进行操作。

第十三条对于防误闭锁装置的检修和维护，必须填写相应的记录表，并及时上报设备部门档案。

第四章防误闭锁装置的使用第十四条所有操作人员必须经过专业培训，掌握防误闭锁装置的使用方法、注意事项和操作规程。

第十五条使用防误闭锁装置前，必须保持设备处于停机状态，并将防误闭锁装置牢固地安装到指定位置。

第十六条在使用防误闭锁装置过程中，严禁私自更改设置参数、封堵装置、修改设备等行为。

第十七条在使用防误闭锁装置过程中，必须及时上报设备部门或相关领导，报告装置的工作状况和异常情况，并按要求采取相应措施。

第十八条当发生设备故障或异常情况时，必须立即停止使用并报告设备部门，等待专业技术人员处理后方可继续使用。

防误闭锁装置管理规定第一章总则第一条为加强XX公司（以下简称公司）防误闭锁装置的管理，有效防止电气误操作事故的发生，保障人身和设备安全，根据《国家电网公司电力安全工作规程》《防止电力生产事故的二十五项重点要求》，结合公司实际，制定本规定。

第二条本规定主要包括对防误闭锁装置、五防钥匙及管理机的管理。

第三条关键名词术语解释（一）五防：是指防止误分合断路器，防止带负荷拉、合隔离开关，防止带电（挂）合接地线（开关），防止带接地线（开关）合断路器（隔离开关），防止误入带电间隔。

（二）闭锁点：是指在一套防误装置中能对高压电气设备实现某一种防止电气误操作功能的一个闭锁控制点。

如机械闭锁装置或电气闭锁装置的一个执行元件（锁、接点）。

（三）防误闭锁装置：是指为防止工作人员发生误操作而装设的对设备操作流程、操作回路、操作位置等进行闭锁和提示的装置，具体的防误装置包括：微机防误装置、电气闭锁、电磁闭锁装置、机械闭锁装置等。

（四）强制性防误闭锁措施：指在设备的电动操作控制回路中串联用以闭锁回路控制的接点或锁具，在设备的手动操控部件上加装受闭锁回路控制的锁具，同时尽可能按技术条件的要求防止走空程序操作。

（五）电气防误闭锁：又叫电气回路防误闭锁，电气闭锁是将断路器、隔离开关、接地刀闸等设备的辅助接点接入电气操作电源回路构成的闭锁。

（六）电磁防误闭锁：指将断路器、隔离开关、隔离网门等设备的辅助接点接入电磁闭锁电源回路构成的闭锁。

（七）机械防误闭锁：是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。

（八）五防钥匙：解除防误闭锁装置专用的解锁工具（含电子钥匙、机械解锁钥匙、跳步钥匙等）。

第四条本规定适用于公司综合管理部及各基层场站。

第二章组织与职责第五条综合管理部是对场站防误闭锁装置管理工作进行指导的归口部门，主要职责包括：（一）负责审核防误闭锁装置更新改造计划。

（二）参与或组织防误闭锁装置新建或扩建项目验收。

（S）参与电气误操作事故的调查、分析、处理。

防误闭锁装置管理规定（试行）1. 总则1.1为加强避免电气误操作闭锁装置旳运营管理，做好防误闭锁装置旳选型、安装、验收、运营、维护等工作，使其在电网安全生产中更好地发挥作用、保障电网旳安全稳定运营。

根据《中国南方电网有限责任公司避免电气误操作闭锁装置管理规定》和《云南电网公司防误闭锁装置运营维护管理规定》等有关规程，制定本规定。

1.2防误闭锁装置是避免电气误操作旳重要技术手段，应与电网主设备同等管理。

对新建、扩建及技改等工程，防误闭锁装置必须做到与主体工程同步设计、同步施工、同步投运（三同步）。

1.3各级负责防误闭锁装置管理工作旳专业人员必须熟悉本规定，并在选型、安装、验收、运营、维护和检修等工作中贯彻执行。

维护人员和变电运营人员应做到“三懂二会”(懂防误闭锁装置旳原理、性能、构造，会操作、会维护)。

对新上岗旳变电站运营人员必须进行防误装置旳应用培训，考试合格后方可上岗。

1.4本规定所指旳防误闭锁装置涉及：微机防误闭锁装置、单元电气闭锁回路、电磁闭锁装置、机械联锁系统、机械程序锁、机械锁、验电回路、带电显示（闭锁）装置等。

1.5本规定合用于公司所管辖各变电站防误闭锁装置旳管理，输变电管理所根据本规定在各站现场运营规程中制定防误闭锁装置实行细则。

2. 管理职能与职责划分防误闭锁装置按照统一管理、分级负责旳原则进行管理。

2.1生产设备管理部是我司防误闭锁装置旳归口管理部门，须指定专人负责全公司所辖变电站防误闭锁装置旳管理。

职责如下：2.1.1 负责上报防误闭锁装置年度工作总结、年度防误闭锁装置大修、技术改造筹划。

2.1.2 负责督促输变电管理所做好防误闭锁装置旳平常维护工作。

2.1.3 在新建、扩建及技改等工程中提出防误闭锁装置选型建议。

2.1.4 负责组织对新建、扩建、技改等工程防误闭锁装置投运前旳验收工作。

2.1.5 负责组织全公司防误闭锁装置旳技术培训工作，及时协调解决防误闭锁装置浮现旳问题。

{技术规范标准}微机防误闭锁装置技术规范目录1范围12引用文件13术语和定义14总则15逻辑原则16常见主接线16.1双母线类接线16.1.1线路/主变开关间隔接线图16.1.2母联/分段开关间隔接线图16.1.3旁路开关间隔接线图16.1.4PT间隔接线图16.2单母线类接线16.2.1线路/主变/电容/接地变/站变开关间隔接线图之一16.2.2线路/主变/电容/接地变/站变开关间隔接线图之二16.2.3主变/电容/接地变/站变开关间隔接线图之三16.2.4分段开关间隔接线图之一16.2.5分段开关间隔接线图之二16.2.6旁路间隔接线图16.2.7PT间隔接线图16.2.8电抗开关间隔接线图16.2.9线路变压器组接线图16.2.10二分之三接线图17具体逻辑17.1约定17.2双母线类接线17.2.1线路间隔17.2.1.1线路开关规则17.2.1.2线路间隔刀闸规则17.2.1.3线路间隔地刀规则17.2.2主变间隔17.2.2.1主变开关规则17.2.2.2主变间隔刀闸规则17.2.2.3主变间隔地刀规则17.2.3母联/分段间隔17.2.3.1母联/分段开关规则17.2.3.2母联/分段间隔刀闸规则17.2.3.3母联/分段间隔地刀规则17.2.4旁路间隔17.2.4.1旁路开关规则17.2.4.2旁路间隔刀闸规则17.2.4.3旁路间隔地刀规则17.2.5PT间隔17.2.5.1PT间隔刀闸规则17.2.5.2PT间隔地刀规则17.3单母线类接线17.3.1线路间隔17.3.1.1线路开关规则17.3.1.2线路间隔刀闸规则17.3.1.3线路间隔地刀规则17.3.2主变间隔17.3.2.1主变开关规则17.3.2.2主变间隔刀闸规则17.3.2.3主变间隔地刀规则17.3.3分段间隔17.3.3.1分段开关规则17.3.3.2分段间隔刀闸规则17.3.3.3分段开关间隔地刀规则17.3.4旁路间隔17.3.4.1旁路开关规则17.3.4.2旁路间隔刀闸规则17.3.4.3旁路间隔地刀规则17.3.5电容间隔17.3.5.1电容开关规则17.3.5.2电容间隔刀闸规则17.3.5.3电容间隔地刀规则17.3.6接地变/站变间隔17.3.6.1接地变/站变开关规则17.3.6.2接地变/站变间隔刀闸规则17.3.6.3接地变/站变间隔地刀规则17.3.7PT间隔17.3.7.1PT间隔刀闸规则17.3.7.2PT间隔地刀规则17.3.8电抗间隔17.3.8.1电抗开关规则17.3.8.2电抗间隔刀闸规则17.3.8.3电抗间隔地刀规则17.4线路变压器组接线17.4.1线路间隔17.4.1.1线路间隔刀闸规则17.4.1.2线路间隔地刀规则17.4.2主变间隔17.4.2.1主变开关规则17.4.2.2主变间隔刀闸规则17.4.2.3主变间隔地刀规则17.5二分之三接线17.5.1开关间隔17.5.1.1开关规则17.5.1.2刀闸规则17.5.1.3地刀规则17.5.2线路间隔17.5.2.1线路地刀规则17.5.3主变间隔17.5.3.1主变地刀规则17.6其它17.6.1母线地刀规则17.6.2主变中性点地刀规则18防误装置的配置原则和安装要求518.1基本原则528.2电气闭锁设计原则和要求528.3微机五防锁设置原则及安装要求538.4临时接地线接地桩和机械编码锁的安装要求53 9微机五防的安装与验收5410附录11范围1.1本规范对变电站微机防误操作闭锁装置的基本逻辑作出了规定。

火电厂微机防误闭锁装置技术规范书2016年6月一、通用技术条件1、执行标准及规程1.1 供方所提供的所有设备，凡国标及部标已有所规定的均无条件满足国颁和部颁的技术标准和工艺标准，执行国颁和部颁的规程规范。

1.2 执行部颁的反措要点。

1.3 满足《DL/T 687-1999微机型防止电气误操作装置通用技术条件》的技术标准。

1.4 满足《GB9813-88 微机数字电子计算机通用技术条件》的技术标准。

1.5 其它性能符合企标Q/UT01－2004的规程规范。

2、设备运行的环境条件：2.1 环境温度：–35℃～+50℃2.2 相对湿度：日平均≤95％，月平均≤90％2.3 海拔高度：2500米2.4 抗冲击强度：≥6g2.5 抗震能力：地面水平加速度0.3g；地面垂直加速度0.15g3、设备技术参数：三、系统功能要求3.1基本结构：微机防误系统应包括防误闭锁系统主机、传票口、网络控制器、无线路由器、无线电脑钥匙、闭锁锁具及附件、无线地线桩、临时接地线管理、通讯接口等部分。

3.2软件配置：卓越防误闭锁软件操作票打印系统软件实时任务监控软件实时闭锁软件地线管理系统软件3.3 系统功能系统应具有多种运行方式：离线模式、实时在线模式、混合模式。

在常规状态下，由无线网络构建实时数据传输系统，保证系统状态的实时刷新、操作过程的全程实时跟踪等功能；系统不仅支持脱离实时网络的离线运行模式，还应具备离线、实时混合操作模式，为操作人员提供灵活方便的操作手段，保证运行操作顺利进行。

无线网络应是由无线网络控制器、无线网络路由器、无线电脑钥匙构成的无线蜂窝局域网，要求其结构简单，性能可靠，具有微功耗、抗干扰、智能组网、大容量等特点。

电脑钥匙作为一个无线节点在网内漫游，实现操作终端与主控室之间的实时信息交互。

无线电脑钥匙应包含无线通讯、红外传输两种通信方式，在正常情况下，网络控制器、无线路由器、无线电脑钥匙之间通过无线方式通信，它们之间在站内搭建一个实时网络系统，防误主机通过网络控制器可与电脑钥匙保持实时在线通信。
