MSP430G2553单片机的中断使用格式

基于msp430g2553内部ADC10单通道详解基于msp430g2553内部ADC10单通道详解/采用数码管显示转换结果#include "delay.h"#define Num_of_Results 32static uint results[Num_of_Results];uchard[11]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x00};uchard1[10]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef};uchar a[5]={0xdf,0xef,0xf7,0xfb,0xff};void main(){// Stop watchdog timer to prevent time out resetWDTCTL = WDTPW + WDTHOLD;//主系统时钟切换为外部高速晶振if (CALBC1_8MHZ == 0xFF || CALDCO_8MHZ == 0xFF){while(1); // If calibration constants erased, trap CPU!!}// Configure Basic ClockBCSCTL1 = CALBC1_8MHZ; // Set rangeDCOCTL = CALDCO_8MHZ; // Set DCO step + modulation*/P1SEL |= BIT1+BIT0; // p1.0为A0P1DIR&=~(BIT1+BIT0);// p1.0为输入P2SEL=0X00;// p2为普通io口ADC10CTL0=ADC10ON+ADC10SHT_2+MSC+ADC10IE+SREF_2;// ADC12ON打开ADC；//ADC10SHT_3设置采样时间,合适即可//MSC设置多次采样// 中断允许，IFG置位后会进入中断服务程序ADC10CTL1= CONSEQ_2+INCH_0;//CONSEQ_2单通道多次转换// INCH_0选择通道A0，可以不写，默认为A0ADC10AE0|=0X03;ADC10SA=0X200;ADC10CTL0 |= ENC+ADC10SC; // 使能转换并且开始转换ADC10CTL0&=~ADC10IFG;//清除中断标志位_EINT();//打开中断while(1);}//ADC中断服务函数，在这里用多次平均的#pragma vector=ADC10_VECTOR__interrupt void ADC10ISR (void){uchar i;uchar ptr[4];P1DIR=0XFC;//p4作为输出P2DIR=0XFF;static uint index = 0;results[index++] = ADC10MEM;if(index == Num_of_Results){unsigned long sum = 0,real;index = 0;for(i = 0; i < Num_of_Results; i++){sum += results;}sum >>= 5; //除以32求得平均值real=3300*sum/1023;//扩大1000倍ptr[3] = real / 1000;ptr[2] = (real - ptr[3]*1000)/100;ptr[1] = (real - ptr[3]*1000 - ptr[2]*100)/10;ptr[0] = (real - ptr[3]*1000 - ptr[2]*100 - ptr[1]*10); for(i=0;i<4;i++){P1OUT=a;if(i==3)P2OUT=d1[ptr];elseP2OUT=d[ptr];__delay_cycles(30000);P1OUT=a[4];P2OUT=d[10];}}}。

端口1中断函数多中断中断源：P1IFG.0~P1IFG7进入中断后应首先判断中断源，退出中断前应清除中断标志，否则将再次引发中断#pragma vector=PORT1_VECTOR__interrupt void Port1(){ //以下为参考处理程序，不使用的端口应当删除其对于中断源的判断。

if((P1IFG&BIT0) == BIT0){ //处理P1IN.0中断P1IFG &= ~BIT0; //清除中断标志//以下填充用户代码}else if((P1IFG&BIT1) ==BIT1){//处理P1IN.1中断P1IFG &= ~BIT1; //清除中断标志//以下填充用户代码}else if((P1IFG&BIT2) ==BIT2){//处理P1IN.2中断P1IFG &= ~BIT2; //清除中断标志//以下填充用户代码}else if((P1IFG&BIT3) ==BIT3){//处理P1IN.3中断P1IFG &= ~BIT3; //清除中断标志//以下填充用户代码}else if((P1IFG&BIT4) ==BIT4){//处理P1IN.4中断P1IFG &= ~BIT4; //清除中断标志//以下填充用户代码}else if((P1IFG&BIT5) ==BIT5){//处理P1IN.5中断P1IFG &= ~BIT5; //清除中断标志//以下填充用户代码}else if((P1IFG&BIT6) ==BIT6){//处理P1IN.6中断P1IFG &= ~BIT6; //清除中断标志//以下填充用户代码}else{//处理P1IN.7中断P1IFG &= ~BIT7; //清除中断标志//以下填充用户代码}}端口2中断函数多中断中断源：P2IFG.0~P2IFG7进入中断后应首先判断中断源，退出中断前应清除中断标志，否则将再次引发中断*****************************************************************************/ #pragma vector=PORT2_VECTOR__interrupt void Port2(){//以下为参考处理程序，不使用的端口应当删除其对于中断源的判if((P2IFG&BIT0) == BIT0){//处理P2IN.0中断P2IFG &= ~BIT0; //清除中断标志//以下填充用户代码}else if((P2IFG&BIT1) ==BIT1){//处理P2IN.1中断P2IFG &= ~BIT1; //清除中断标志//以下填充用户代码 }else if((P2IFG&BIT2) ==BIT2){//处理P2IN.2中断 P2IFG &= ~BIT2; //清除中断标志//以下填充用户代码 }else if((P2IFG&BIT3) ==BIT3){//处理P2IN.3中断 P2IFG &= ~BIT3; //清除中断标志//以下填充用户代码}else if((P2IFG&BIT4) ==BIT4){//处理P2IN.4中断P2IFG &= ~BIT4; //清除中断标志//以下填充用户代码 }else if((P2IFG&BIT5) ==BIT5){//处理P2IN.5中断P2IFG &= ~BIT5; //清除中断标志//以下填充用户代码}else if((P2IFG&BIT6) ==BIT6){//处理P2IN.6中断P2IFG &= ~BIT6; //清除中断标志//以下填充用户代码}else{//处理P2IN.7中断P2IFG &= ~BIT7; //清除中断标志//以下填充用户代码}}USART0发送中断函数******************************************************************************/ #pragma vector=USART0TX_VECTOR__interrupt void Usart0Tx(){//以下填充用户代码}USART0接收中断函数******************************************************************************/ #pragma vector=USART0RX_VECTOR__interrupt void Usart0Rx(){//以下填充用户代码}USART1发送中断函数******************************************************************************/ #pragma vector=USART1TX_VECTOR__interrupt void Usart1Tx(){//以下填充用户代码}SART1接收中断函数******************************************************************************/ #pragma vector=USART1RX_VECTOR__interrupt void Ustra1Rx(){//以下填充用户代码}基本定时器中断函数******************************************************************************/ #pragma vector=BASICTIMER_VECTOR__interrupt void BasTimer(){//以下填充用户代码}定时器A中断函数多中断中断源：CC1~2 TA******************************************************************************/#pragma vector=TIMER0_A1_VECTOR__interrupt void TimerA1(){//以下为参考处理程序，不使用的中断源应当删除switch (__even_in_range(TAIV, 10)){case 2: //捕获/比较1中断//以下填充用户代码break;case 4: //捕获/比较2中断//以下填充用户代码break;case 10: //TAIFG定时器溢出中断//以下填充用户代码break;}}定时器A中断函数中断源：CC0******************************************************************************/ #pragma vector=TIMERA0_VECTOR__interrupt void TimerA0(){//以下填充用户代码}多中断源：CC1~6 TB******************************************************************************/ #pragma vector=TIMERB1_VECTOR__interrupt void TimerB1(){//以下为参考处理程序，不使用的中断源应当删除switch (__even_in_range(TBIV, 14)){case 2: //捕获/比较1中断//以下填充用户代码break;case 4: //捕获/比较2中断//以下填充用户代码break;case 6: //捕获/比较3中断//以下填充用户代码break;case 8: //捕获/比较4中断//以下填充用户代码break;case 10: //捕获/比较5中断//以下填充用户代码break;case 12: / /捕获/比较6中断//以下填充用户代码break;case 14: //TBIFG定时器溢出中断//以下填充用户代码break;}}中断源：CC0******************************************************************************/ #pragma vector=TIMERB0_VECTOR__interrupt void TimerB0(){//以下填充用户代码}AD转换器中断函数多中断源：摸拟0~7、VeREF+、VREF-/VeREF-、（AVcc-AVss）/2 没有处理ADC12TOV和ADC12OV中断标志******************************************************************************/ #pragma vector=ADC_VECTOR__interrupt void Adc(){//以下为参考处理程序，不使用的中断源应当删除if((ADC12IFG&BIT0)==BIT0){ //通道0//以下填充用户代码}else if((ADC12IFG&BIT1)==BIT1){ //通道1//以下填充用户代码}else if((ADC12IFG&BIT2)==BIT2){ //通道2//以下填充用户代码}else if((ADC12IFG&BIT3)==BIT3){ //通道3//以下填充用户代码}else if((ADC12IFG&BIT4)==BIT4){ //通道4//以下填充用户代码}else if((ADC12IFG&BIT5)==BIT5){ //通道5//以下填充用户代码}else if((ADC12IFG&BIT6)==BIT6){ //通道6//以下填充用户代码}else if((ADC12IFG&BIT7)==BIT7){ //通道7//以下填充用户代码 }else if((ADC12IFG&BIT8)==BIT8){ //VeREF+//以下填充用户代码 }else if((ADC12IFG&BIT9)==BIT9){ //VREF-/VeREF-//以下填充用户代码}else if((ADC12IFG&BITA)==BITA){ //温度//以下填充用户代码}else if((ADC12IFG&BITB)==BITB){ //（A Vcc-A Vss）/2//以下填充用户代码}}看门狗定时器中断函数******************************************************************************/ #pragma vector=WDT_VECTOR__interrupt void WatchDog(){//以下填充用户代码}比较器A中断函数******************************************************************************/ #pragma vector=COMPARA TORA_VECTOR__interrupt void ComparatorA(){//以下填充用户代码}不可屏蔽中断函数******************************************************************************/ #pragma vector=NMI_VECTOR__interrupt void Nmi(){//以下为参考处理程序，不使用的中断源应当删除if((IFG1&OFIFG)==OFIFG){ //振荡器失效IFG1 &= ~OFIFG;//以下填充用户代码}else if((IFG1&NMIIFG)==NMIIFG){ //RST/NMI不可屏蔽中断IFG1 &= ~NMIIFG;//以下填充用户代码}else //if((FCTL3&ACCVIFG)==ACCVIFG){ //存储器非法访问FCTL3 &= ~ACCVIFG;//以下填充用户代码}}中断优先级：优先级顺序从高到低为：PORT2_VECTOR (1 * 2u) /* 0xFFE2 Port 2 */PORT1_VECTOR (4 * 2u) /* 0xFFE8 Port 1 */TIMER0_A1_VECTOR (5 * 2u) /* 0xFFEA Timer A CC1-2, TA */TIMER0_A0_VECTOR (6 * 2u) /* 0xFFEC Timer A CC0 */ADC_VECTOR (7 * 2u) /* 0xFFEE ADC */USART0TX_VECTOR (8 * 2u) /* 0xFFF0 USART 0 Transmit */USART0RX_VECTOR (9 * 2u) /* 0xFFF2 USART 0 Receive */WDT_VECTOR (10 * 2u) /* 0xFFF4 Watchdog Timer */ COMPARATORA_VECTOR (11 * 2u) /* 0xFFF6 Comparator A */TIMERB1_VECTOR (12 * 2u) /* 0xFFF8 Timer B CC1-2, TB */TIMERB0_VECTOR (13 * 2u) /* 0xFFFA Timer B CC0 */NMI_VECTOR (14 * 2u) /* 0xFFFC Non-maska××e */RESET_VECTOR (15 * 2u) /* 0xFFFE Reset [Highest Priority] */。

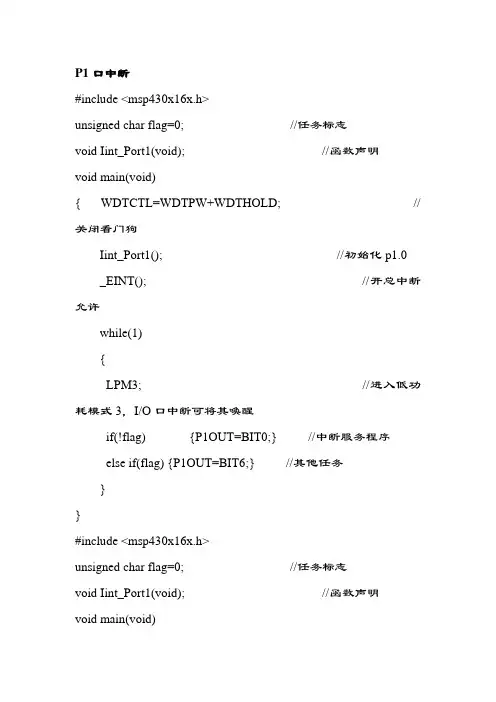

P1口中断#include <msp430x16x.h>unsigned char flag=0; //任务标志void Iint_Port1(void); //函数声明void main(void){ WDTCTL=WDTPW+WDTHOLD; //关闭看门狗Iint_Port1(); //初始化p1.0_EINT(); //开总中断允许while(1){LPM3; //进入低功耗模式3，I/O口中断可将其唤醒if(!flag) {P1OUT=BIT0;} //中断服务程序else if(flag) {P1OUT=BIT6;} //其他任务}}#include <msp430x16x.h>unsigned char flag=0; //任务标志void Iint_Port1(void); //函数声明void main(void){ WDTCTL=WDTPW+WDTHOLD; //关闭看门狗Iint_Port1(); //初始化p1.0_EINT(); //开总中断允许while(1){LPM3; //进入低功耗模式3，I/O口中断可将其唤醒if(!flag) {P1OUT=BIT0;} //中断服务程序else if(flag) {P1OUT=BIT6;} //其他任务}}#pragma vector=PORT1_VECTOR__interrupt void Port_1(void){ P1IFG=0; //多源中断，需靠软件清除P1IFGflag=1; //置任务标志_BIC_SR_IRQ(LPM3_bits); //将CPU从睡眠模式唤醒}void Iint_Port1(void){ P1DIR|=BIT0+BIT6;P1OUT=BIT0;P1DIR&=~BIT3; //设置为输入方向P1SEL&=~BIT3; //设置为普通I/O 口功能P1IES|=BIT3; //选择下降沿触发P1IE|=BIT3; //打开中断允许P1IFG=0; //P1IES的切换可能使P1IFG置位，需清除}{ P1IFG=0; //多源中断，需靠软件清除P1IFGflag=1; //置任务标志_BIC_SR_IRQ(LPM3_bits); //将CPU从睡眠模式唤醒}void Iint_Port1(void){P1DIR|=BIT0+BIT6;P1OUT=BIT0;P1DIR&=~BIT3; //设置为输入方向P1SEL&=~BIT3; //设置为普通I/O口功能P1IES|=BIT3; //选择下降沿触发P1IE|=BIT3; //打开中断允许P1IFG=0; //P1IES的切换可能使P1IFG置位，需清除}// 端口1的中断服务历程#pragma vector=PORT1_VECTOR__interrupt void Port_1(void){P2OUT ^= 0x01; // P1.0 状态翻转P1IFG &= ~0x10; // P1.4 中断标志清零}。

基本时钟模块_MSP430G2553G2xxx系列DCO校准数据（校正寄存器）1MHz：CALBC1_1MHZCALDCO_1MHZ8MHz：CALBC1_8MHZCALDCO_8MHZ12MHz：CALBC1_12MHZCALDCO_12MHZ16MHz：CALBC1_16MHZCALDCO_16MHZ例：设置DCO频率为1MHzif(CALBC1_1MHZ==0xFF || CALDCO_1MHZ==0xFF)while(1);//校准数据是否被擦除，若是则CPU挂起。

BCSCTL1 = CALBC1_1MHZ;DCOCTL = CALDCO_1MHZ;基本时钟模块寄存器寄存器缩写形式类型初始状态DCO控制寄存器DCOCTL 读/写0x60（PUC）基本时钟系统控制器1 BCSCTL1 读/写0x87（POR）基本时钟系统控制器2 BCSCTL2 读/写由PUC复位基本时钟系统控制器3 BCSCTL3 读/写0x05（PUC）中断使能寄存器（特殊功能寄存器）IE1 读/写由PUC复位中断标致寄存器（特殊功能寄存器）IFG1 读/写由PUC复位说明：DCO的频率可以通过软件设定DCOx、MODx、RSELx相应位来调整，DCO频率是通过将f DCO和f DCO+1混频得到。

1、DCOCTL：DCO控制寄存器7 6 5 4 3 2 1 0DCOx MODxrw-0 rw-1 rw-1 rw-0 rw-0 rw-0 rw-0 rw-0 DCOx：DCO频率范围选择位，这些位可以用来在由RESLx设置决定的8个离散的频率范围中选择哪一个。

MODx：调制系数选择位，这些位用来决定在32个DCO时钟周期中f DCO+1占多少个，f DCO 占多少个。

注意：当MODx=0时调制器关闭，DCOx=7时，由于此时没有下一个更高的频率范围f DCO+1可用，因此MODx无效不可用。

2、BCSCTL1：基本时钟系统控制寄存器17 6 5 4 3 2 1 0 XT2OFF XTS(1)(2)DIVAx RSELxrw-(1) rw-(0) rw-(0) rw-(0) rw-0 rw-1 rw-1 rw-1 XT2OFF：第二晶振XT2(可选高频晶振)关闭控制位。
