实验三经纬仪的认识与使用一、目的和要求（1）了解DJ6经纬仪的基本构造及各操作部件的名称和作用（2）练习DJ6经纬仪的对中、整平、瞄准与读数的方法，并掌握基本操作要领。
（3）要求对中误差小于3mm，整平误差小于一格。
二、仪器和工具每组借用：DJ6经纬仪1台，铁钉1根，斧1把，伞1把。
三、实验内容（1）认识DJ6经纬仪的构造和各操作部件的名称、作用和操作方法。
（2）练习经纬仪的安置、对中、调平。
（3）练习用望远镜来瞄准目标和用十字丝交点来精确照准目标。
（4）练习水平读盘的读数方法。
（5）初步练习水平角的计算方法。
四、实验方法与步骤1．安置经纬仪（1）在选定位置安置仪器前，认清、牢记经纬仪在仪器箱内安放的位置，以便实习完后仪器能按原样装箱。
（2）在地面上打木桩，桩顶钉一小钉或画十字作为测站点。
（3）松开三脚架，安置于测站上，高度应适中，架头大致水平，三脚架中心大致处于测站点正上方。
（4）取出经纬仪，置于架头上，一手紧握经纬仪支架，一只手将三脚架连接螺旋旋入经纬仪基座底部中心螺孔并拧紧。
2．认识经纬仪各操作部件的名称和作用（图1）1—望远镜制动螺旋；2—望远镜物镜；3—望远镜微动螺旋；4—水平制动螺旋；5—水平微动螺旋；6—脚螺旋；7—竖盘水准观察镜；8—竖盘水准管；9—瞄准器；10—物镜调焦环；11—望远镜目镜；12—度盘读数镜；13—竖盘水准管微动螺旋；14—光学对中器；15—圆水准器；16—基座；17—竖直度盘；18—度盘照明镜；19—管水准器；20—水平度盘位置变换轮；21—基座底板图1 DJ6光学经纬仪（1）照准部：由望远镜、竖盘、制动和微动螺旋、管水准器、读数显微镜与横轴等部分组成。
（2）度盘：由水平度盘、竖直度盘、度盘变换手轮或复测手柄组成。
（3）基座：由连接板、圆水准器和三个脚螺旋组成。
3．认识经纬仪的几个主要轴线及其相互关系（1）视准轴：望远镜的物镜光心与十字丝交点的连线。
视准轴应垂直于横轴。
实验⼀DJ6光学经纬仪的认识与使⽤实验⼀ DJ6光学经纬仪的认识与使⽤减⼩字体增⼤字体1.⽬的和要求(1)了解DJ6经纬仪的构造，主要部件的名称和作⽤。
(2)练习经纬仪的对中、整平、瞄准和读数的⽅法。
(3)要求对中误差⼩于3mm，整平误差⼩于⼀格。
2.计划与仪器⼯具(1)实验时数安排为2个学时，每⼀实验⼩组由4—6⼈组成。
(2)每实验⼩组配备DJ6经纬仪1台，测钎2只，记录板1块，伞1把。
(3)认识经纬仪的构造，熟悉经纬仪的操作。
3.⽅法与步骤(1)经纬仪的安臵1）初步对中整平①⽤垂球对中张开三脚架，安臵在测站上，使三脚架⾼度适中，架头⼤致⽔平。
挂上锤球，平移三脚架，使锤球尖⼤致对准测站点，并注意保持架头⼤致⽔平，并将架脚的脚尖踩⼊⼟中。
然后把经纬仪从箱中取出，⽤连接螺旋将其固连在三脚架上。
调整脚螺旋，使圆⽔准器⽓泡居中。
此时，如果垂球尖偏离测站点标志中⼼，稍松连接螺旋，双⼿扶住基座，在架头上平移仪器，使锤球尖准确对准测站点，最后旋紧连接螺旋。
②⽤光学对中器对中使架头⼤致对中和⽔平，连接经纬仪；调节光学对中器的⽬镜和物镜对光螺旋，使光学对中器的分化板⼩圆圈和测站点标志的影像清晰。
固定⼀只三脚架腿，⽬视对中器⽬镜并移动其它两只架腿，使镜中⼩圆圈对准地⾯点，踩紧脚架，若光学对中器的中⼼与地⾯点略有偏离，可转动脚螺旋，使光学对中器对准测站标志中⼼，此时圆⽔准器⽓泡偏离，伸缩三脚架腿，使圆⽔准器⽓泡居中，注意脚架尖位臵不能移动。
2）精确对中和整平松开照准部制动螺旋，转动照准部，使⽔准管平⾏于任意⼀对脚螺旋的连线，两⼿同时反向转动这对脚螺旋，使⽓泡居中；将照准部旋转90°，转动第三只脚螺旋，使⽓泡居中。
以上步骤反复1～2次，使照准部转到任何位臵时⽔准管⽓泡的偏离不超过1格为⽌。
此时若光学对中器的中⼼与地⾯点⼜有偏离，稍松连接螺旋，在架头上平移仪器，使光学对中器的中⼼准确对准测站点，最后旋紧连接螺旋。

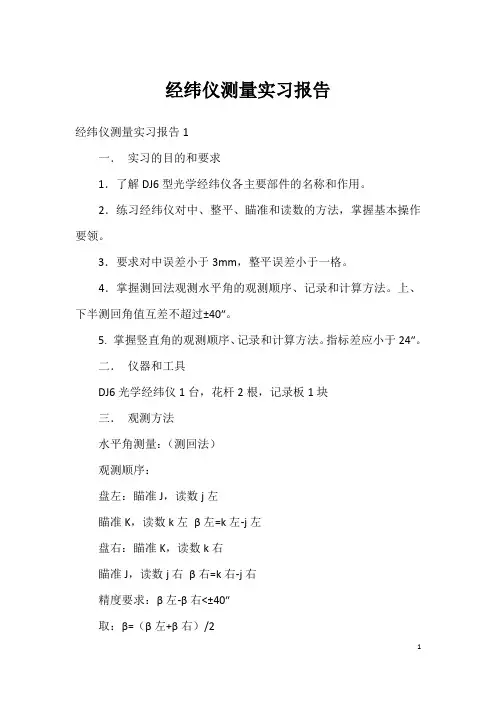

经纬仪测量实习报告经纬仪测量实习报告1一．实习的目的和要求1．了解DJ6型光学经纬仪各主要部件的名称和作用。
2．练习经纬仪对中、整平、瞄准和读数的方法，掌握基本操作要领。
3．要求对中误差小于3mm，整平误差小于一格。
4．掌握测回法观测水平角的观测顺序、记录和计算方法。
上、下半测回角值互差不超过±40″。
5. 掌握竖直角的观测顺序、记录和计算方法。
指标差应小于24″。
二．仪器和工具DJ6光学经纬仪1台，花杆2根，记录板1块三．观测方法水平角测量：（测回法）观测顺序：盘左：瞄准J，读数j左瞄准K，读数k左β左=k左-j左盘右：瞄准K，读数k右瞄准J，读数j右β右=k右-j右精度要求：β左-β右<±40″取：β=（β左+β右）/2水平角β是从起始方向(即第1方向)顺时针转到第2方向所成的角度，观测时必须首先确定起始方向，然后按照“测回法”的次序观测。
水平角β总是右方向读数减去左方向读数而得。
测回法水平角观测记录第一个方向读数应设置在0°、180°附近；分数和秒数的整数应写足二位，例如04′、06″等。
计算水平角，第二方向减第一方向，如果不够减则加360°。
一测回中,不得再调整水准管气泡或改变度盘位置。
竖直角测量：四．实习心得我们都知道经纬仪主要用于角度的测量。
水平角、竖直角的测量均可以用经纬仪来实现。
为了让我们更好的掌握经纬仪的使用方法，老师安排了两次课的时间让我们进行经纬仪测量的实习。
第一次的实习课进行的是水平角的测量。
第二次的实习课我们进行了竖直角的测量。
每次的实习课，总是能学到许多课堂上学习不到的东西，也能让我们注意到许多平时生活中或者理论课上我们认为不重要但实际上却是很重要的东西。
比如团队的合作，比如工作的认真态度以及专心致志的工作精神。
还有就是许多在理论课上被我们忽略的测量细节。
经过实习，我们都知道了经纬仪的操作分为对中、整平、瞄准和读数。
dj6光学经纬仪的认识与使用实验报告(一)介绍DJ6光学经纬仪是一种测量地球表面上某一点的地理坐标的仪器，适用于各种测量工作，并可精确地求出该点的地理坐标。
原理DJ6光学经纬仪主要由望远镜、经纬仪、三角支架、刻度盘等部件组成。
根据測站及望车点之间的距离，以及两点间的角度测量，來计算出该点的坐标。
使用方法1.确认仪器完好无损。
2.放置三角支架並將经纬仪黏着于上面。
3.将三角支架与望远镜放置在测量区域并确保水平。
4.通过刻度盘调整望远镜的方向及倾斜角度。
5.通过望远镜观测杆塔、三角高架或其他地标来测量点的经纬度。
实验结果我们在实验过程中，使用DJ6光学经纬仪测量了一处点的经纬度坐标，并与GPS测量结果进行了对比。
实验表明，DJ6光学经纬仪的精度和稳定性均非常出色，且效果与GPS相当。
总结DJ6光学经纬仪是一种非常可靠的测量工具，可用于各类测量工作，特别是在地理环境较为恶劣的情况下，更能体现其优越性和实用性。
我们应该认真掌握其使用方法，以便在我们的实际工作中更好地应用它。
使用注意事项1.在使用DJ6光学经纬仪之前，务必校准仪器，确保准确性。
2.架设三角架时，要注意仪器的稳定性和水平度。
3.望远镜的调整应在充足的光线下进行，以获得更好的观测效果。
4.在使用中应避免仪器受到震动和强烈的风力影响。
5.镜头和刻度盘的表面应保持清洁，避免影响观测效果。
结论DJ6光学经纬仪是一种极其实用且精确的测量工具。
在远程地区、恶劣天气条件下，使用光学经纬仪可以获得更准确的地理坐标，也可以避免因GPS信号不稳定而导致信息不准确的问题。
我们应该在实际工作中积极推广使用DJ6光学经纬仪来提高我们的工作效率和准确性。

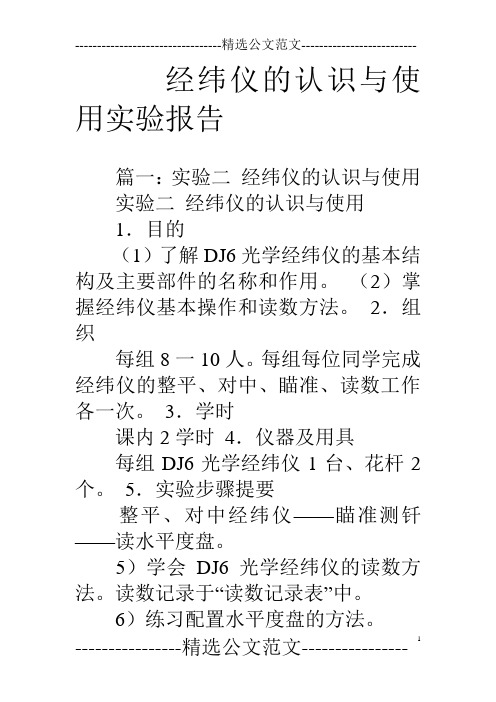

经纬仪的认识与使用实验报告篇一：实验二经纬仪的认识与使用实验二经纬仪的认识与使用1．目的（1）了解DJ6光学经纬仪的基本结构及主要部件的名称和作用。
（2）掌握经纬仪基本操作和读数方法。
2．组织每组8一10人。
每组每位同学完成经纬仪的整平、对中、瞄准、读数工作各一次。
3．学时课内2学时4．仪器及用具每组DJ6光学经纬仪1台、花杆2个。
5．实验步骤提要整平、对中经纬仪——瞄准测钎——读水平度盘。
5）学会DJ6光学经纬仪的读数方法。
读数记录于“读数记录表”中。
6）练习配置水平度盘的方法。
7．实验记录及上交资料: 每人交1份实验报告。
实验三测回观测法测水平角1．目的1）掌握水平角观测原理，经纬仪的构造及度盘读数。
2）掌握测回法测水平角的方法。
2．组织每组4－5人，每人用测回法完成一个水平角的观测任务。
3．学时课内2学时4．仪器及用具：每组DJ6光学经纬仪1台、花杆2个、记录板1个。
5．实验步骤提要1）度盘配置：设共测n（n＝4或5）个测回，则第i个测回的度盘位置为略大于（i-1）×180°/n。
2）一测回观测：（1）盘左：瞄准左目标A，进行读数记a1；顺时针方向转动照准部，瞄准右目标B，进行读数记b1；计算上半测回角值β左= b1- a1。
（2）盘右：瞄准右目标B，进行读数记b2；逆时针方向转动照准部，瞄准左目标A，进行读数记a2；计算下半测回角值β右= b2- a2。
左-β右）/2。
（3）检查上、下半测回角值互差是否超限。
计算一测回角值β=（β3)测站观测完毕后，当即检查各测回角值互差是否超限，计算平均角值。
6.注意事项1) 瞄准目标时，尽可能瞄准其底部，以减少目标倾斜引起的误差。
2) 同一测回观测时，切勿转动度盘变换手轮，以免发生错误。
3）观测过程中若发现气泡偏移超过一格时，应重新整平重测该测回。
4）计算半测回角值时，当左目标读数a大于右目标读数b时，则应加360°。
5）限差要求为：对中误差小于3㎜；上、下半测回角值互差不超过±40”，超限重测该测回；各测回角值互差不超过±24”，超限重测该测站。
经纬仪的认识与使用实验报告一、实验目的1、了解经纬仪的构造和工作原理。
2、掌握经纬仪的使用方法，包括对中、整平、瞄准、读数等操作。
3、能够使用经纬仪进行水平角和竖直角的测量。
二、实验仪器本次实验所使用的仪器为 DJ6 型光学经纬仪，其主要由照准部、水平度盘和基座三大部分组成。
照准部包括望远镜、竖直度盘、水准管、读数显微镜等；水平度盘用于测量水平角；基座用于支撑整个仪器并使其稳定。
三、实验原理1、水平角测量原理水平角是指地面上两条相交直线在水平面上的投影所夹的角度。
经纬仪测量水平角的原理是通过测量两条直线在水平度盘上的读数之差来计算水平角。
2、竖直角测量原理竖直角是指在同一竖直面内，视线与水平线之间的夹角。
经纬仪测量竖直角的原理是通过测量视线在竖直度盘上的读数与起始读数之差来计算竖直角。
四、实验步骤1、安置仪器（1）将经纬仪安置在测站点上，对中是使仪器中心与测站点位于同一铅垂线上。
可以通过移动三脚架的腿来大致对中，然后使用脚螺旋进行精确对中。
（2）整平是使仪器的竖轴处于铅垂位置，水平度盘处于水平位置。
首先调整三脚架的高度，使圆水准器气泡居中，然后调整脚螺旋使水准管气泡居中。
2、瞄准目标（1）松开望远镜制动螺旋，将望远镜瞄准目标，然后拧紧制动螺旋。
（2）通过望远镜的目镜和调焦螺旋，使目标清晰成像。
（3）转动水平微动螺旋和竖直微动螺旋，使十字丝准确瞄准目标。
3、读数（1）打开反光镜，调整其位置，使读数窗内亮度适中。
（2）看清水平度盘和竖直度盘的读数，并记录下来。
4、测量水平角（1）在测站点上安置好经纬仪，选择两个目标点 A 和 B。
（2）先瞄准 A 点，读取水平度盘读数 a₁。
（3）再瞄准 B 点，读取水平度盘读数 b₁。
（4）水平角β ＝ b₁ a₁5、测量竖直角（1）在测站点上安置好经纬仪，瞄准目标点。
（2）读取竖直度盘的读数。
（3）根据竖直角的计算公式计算竖直角。
五、实验数据记录与处理1、水平角测量数据｜测回|目标 A 读数|目标 B 读数|水平角|｜｜｜｜｜｜1|＿____|＿____|＿____|｜2|＿____|＿____|＿____|｜3|＿____|＿____|＿____|2、竖直角测量数据｜目标|竖直度盘读数|竖直角|｜｜｜｜｜C|＿____|＿____|｜D|＿____|＿____|对测量数据进行处理，计算平均值和误差。
《建筑工程测量》课程实验报告实训内容：实训二经纬仪的认识与使用专业班级：____________________________组长：___________组员：______________________ _________________________ _________________________ _________________________ ______________报告日期：________年_________月________日实训二一、光学经纬仪的认识与使用实验性质：验证性实验，实验时数安排为1 2学时。
目的和要求：⑴了解DJ6光学经纬仪的基本构造，以及主要部件的名称与作用。
⑵掌握经纬仪的安置方法，学会使用光学经纬仪。
仪器和工具：1.DJ6光学经纬仪1台、、测伞1把（可有可无）。
2.自备：铅笔、计算器、记录板1块。
方法步骤：（一）光学经纬仪⑴仪器讲解。
⑵安置仪器。
各小组在给定的测站点上架设仪器（从箱中取经纬仪时，应注意仪器的装箱位置，以便用后装箱）。
在测站点上撑开三脚架，高度应适中，架头应大致水平；然后把经纬仪安放到三脚架的架头上。
安放仪器时，一手扶住仪器，一手旋转位于架头底部的连接螺旋，使连接螺旋穿入经纬仪基座压板螺孔，并旋紧螺旋。
⑶认识仪器。
对照实物正确说出仪器的组成部分、各螺旋的名称及作用。
⑷对中。
对中有垂球对中和光学对中器对中两种方法。
方法一：垂球对中①在架头底部的连接螺旋的小挂钩上挂上垂球。
②平移三脚架，使垂球尖大致对准地面上的测站点，并注意使架头大致水平，踩紧三脚架。
③稍松底座下的连接螺旋，在架头上平移仪器，使垂球尖精确对准测站点(对中误差应小于等于3 mm)，最后旋紧连接螺旋。
方法二：光学对中器对中（实训主要对中）①将仪器中心大致对准地面测站点。
②通过旋转光学对中器的目镜调焦螺旋，使分划板对中圈清晰；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清晰显示。
实验一 DJ6光学经纬仪的认识及使用1. 目的1）认识DJ6光学经纬仪的基本结构及主要部件的名称和作用。
2）掌握DJ6光学经纬仪的基本操作和读数方法。
2. 组织每组2人。
3. 学时课内2学时。
4. 仪器及用具每组借DJ6光学经纬仪1台。
5. 实验步骤提要1）认识DJ6光学经纬仪的各操作部件，掌握使用方法。
2）学会用脚螺旋及水准管整平仪器。
3）在一个指定点上，练习用光学对中器对中、整平经纬仪的方法。
4）练习用望远镜精确瞄准目标。
掌握正确调焦方法，消除视差。
5）学会DJ6光学经纬仪的读数方法。
读数记录于“读数记录表”中。
6）练习配置水平度盘的方法。
6．注意事项1）实验课前要认真阅读《数字测图原理与方法》教材中有关内容。
2）将经纬仪由箱中取出并安放到三脚架上时，必须是一只手拿住经纬仪的一个支架，另一只手托住基座的底部，并立即旋紧中心连接螺旋，严防仪器从脚架上掉下摔坏。
3）安置经纬仪时，应使三脚架架头大致水平，以便能较快地完成对中、整平操作。
4）操作仪器时，应用力均匀。
转动照准部或望远镜，要先松开制动螺旋，切不可强行转动仪器。
旋紧制动螺旋时用力要适度，不宜过紧。
微动螺旋、脚螺旋均有一定调节范围，宜使用中间部分。
5）在三脚架架头上移动经纬仪完成对中后，要立即旋紧中心连接螺旋。
6）使用带分微尺读数装置的DJ6光学经纬仪，读数时应估读到0.1′，即6″，故读数的秒值部分应是6″的整倍数。
7．上交资料上交水平度盘读数记录表实验二方向法观测水平角1.目的掌握用DJ6光学经纬仪按方向观测法测水平角的方法及记录、计算方法，了解各项限差。
2.组织每组2人。
在一个测站上，一人观测一人记录。
3.学时数课内2学时，课外2学时。
4.仪器及用具每组借J6经纬仪l台，记录板1块，测伞1把。
5.实验步骤提要在一个测站上对4个目标作两测回的方向法观测。
1）一测回操作顺序为：上半测回，盘左，零方向水平度盘读数应配置在比0°稍大的读数处，从零方向开始，顺时针依次照准各目标，读数，归零并计算归零差。
DJ6经纬仪的使用1、粗对中：用中性笔在地面上画一个叉，固定三脚架一条腿，移动两条腿，用光学对点器找叉，这时可以先把脚放在叉旁边，先找脚，方便找点。
2、精对中：调脚螺旋，使仪器的中心和测站点的标志中心在同一铅垂线上。
3、粗平：升降三脚架使圆水准器气泡居中，根据气泡位置，伸缩三脚架两个脚，使圆水准气泡居中。
4、精平：调脚螺旋，首先，水准管平行两个脚螺旋方向，调该两个脚螺旋，使水准管气泡居中，旋转90度使水准管垂直该两个脚螺旋方向，调第三个脚螺旋，使水准管气泡居中。
检查任何方向气泡居中。
5、检查对中：精平后观察光学对点器，如果不在同一铅垂线上了，把中心螺丝松开，用脚螺旋平移仪器。
6、反复进行上述操作，直到对中和整平都满足要求。
7、瞄准瞄准的实质：安置在地面点上的经纬仪的望远镜视准轴对准另一地面点的中心位置。
一般地，被瞄准的地面点上设有观测目标，目标中心在地面点的垂线上，目标是瞄准的主要对象。
瞄准的步骤：大致瞄准、对光、精确瞄准。
8、读数在经纬仪瞄准目标之后从读数窗中读水平方向值。
读数与记录有呼有应，有错即纠。
纠错的原则“只能划改，不能涂改”。
最后的读数值应化为度、分、秒的单位。
9、水平角观测注意事项1.仪器高度要和观测者的身高相适应；三脚架要踩实，仪器与脚架连接要牢固，操作仪器时不要用手扶三脚架；转动照准部和望远镜之前，应先松开制动螺旋，使用各种螺旋时用力要轻。
2.精确对中，特别是对短边测角，对中要求应更严格。
3.当观测目标间高低相差较大时，更应注意仪器整平。
4.照准标志要竖直，尽可能用十字丝交点瞄准标杆或测钎底部。
一、实验目的了解DJ6光学经纬仪的基本结构及主要部件的名称和作用，掌握经纬仪基本操作和读数方法。
二、实验仪器DJ6光学经纬仪1台，花杆2个。
三、实验步骤1. 整平将经纬仪放置在三脚架上，调整脚螺旋，使仪器平稳。
2. 对中将花杆插入经纬仪的望远镜，调整脚螺旋，使花杆底部与地面平行。
3. 瞄准调整望远镜，使望远镜视野清晰，然后转动望远镜，使测钎对准目标。
4. 读数读取水平度盘和垂直度盘上的数据，记录于实验数据表中。
四、实验数据1. 水平度盘读数- 第1次读数：123.456°- 第2次读数：123.457°- 第3次读数：123.458°2. 垂直度盘读数- 第1次读数：45°- 第2次读数：45°- 第3次读数：45°3. 望远镜对准目标时的读数- 第1次读数：123.457°- 第2次读数：123.457°- 第3次读数：123.457°五、实验结果分析1. 水平度盘读数：三次读数基本一致，说明整平和瞄准操作正确。
2. 垂直度盘读数：三次读数相同，说明望远镜对准目标时的稳定性较好。
3. 望远镜对准目标时的读数：三次读数相同，说明望远镜对准目标时的准确性较高。
六、实验总结通过本次实验，我们了解了DJ6光学经纬仪的基本结构及主要部件的名称和作用，掌握了经纬仪基本操作和读数方法。
在实验过程中，我们学会了如何整平、对中和瞄准经纬仪，以及如何读取水平度盘和垂直度盘上的数据。
通过本次实验，我们对经纬仪的使用有了更加深入的了解，为今后的学习和工作打下了坚实的基础。
七、实验注意事项1. 操作过程中，注意安全，避免碰撞和摔落仪器。
2. 在整平和瞄准过程中，保持仪器平稳，确保读数的准确性。
3. 在读取数据时，保持视线与度盘平行，避免视差误差。
4. 实验结束后，及时清理实验场地，整理实验器材。
八、实验报告提交本实验报告已按照要求完成，包括实验目的、仪器、步骤、数据、结果分析、总结和注意事项等内容。
一、实验目的1. 了解光学经纬仪的基本构造、工作原理和主要用途。
2. 掌握光学经纬仪的使用方法，包括对中、整平、瞄准和读数等基本操作。
3. 学会使用光学经纬仪进行水平角和垂直角的观测。
二、实验仪器1. 光学经纬仪（DJ6）1台2. 三脚架1个3. 测量尺1把4. 记录板1块5. 铅笔1支三、实验原理光学经纬仪是一种测量水平角和垂直角的仪器，主要用于工程测量、地形测绘、地质勘探等领域。
它利用光学原理，通过照准目标，将水平度盘和垂直度盘上的刻度线与目标对应，从而实现角度的测量。
四、实验步骤1. 安装经纬仪将三脚架放置在测量点上，调整三脚架的高度，使仪器基座与地面平行。
将经纬仪安装在基座上，确保仪器稳定。
2. 对中调整脚螺旋，使照准部大致对准测量点。
通过转动照准部，使水平度盘上的照准线对准目标。
然后，通过脚螺旋使望远镜大致对准目标。
3. 整平通过转动脚螺旋，使望远镜垂直于地面。
调整脚螺旋，使望远镜的水平线与地面平行。
4. 瞄准转动望远镜，使水平度盘上的照准线对准目标。
通过微调望远镜，使目标清晰地成像在十字丝上。
5. 读数读取水平度盘和垂直度盘上的刻度值。
水平度盘的读数以度、分、秒为单位，垂直度盘的读数以度、分、秒为单位。
6. 观测水平角将望远镜瞄准第一个目标，读取水平度盘上的刻度值。
然后，将望远镜瞄准第二个目标，再次读取水平度盘上的刻度值。
两个读数之差即为水平角。
7. 观测垂直角将望远镜瞄准目标，读取垂直度盘上的刻度值。
调整望远镜，使目标成像在十字丝的垂直线上，再次读取垂直度盘上的刻度值。
两次读数之差即为垂直角。
五、实验结果与分析1. 实验结果通过实验，我们成功地对光学经纬仪进行了对中、整平、瞄准和读数等基本操作，并测量了水平角和垂直角。
2. 实验分析在实验过程中，我们发现以下几点：（1）对中、整平、瞄准和读数是光学经纬仪操作的基本步骤，需要熟练掌握。
（2）在观测过程中，要确保仪器稳定，避免因仪器振动而影响测量精度。
第1篇一、实验目的1. 熟悉经纬仪的基本构造、功能和使用方法。
2. 掌握经纬仪的整平、对中、瞄准和读数操作。
3. 学习如何利用经纬仪进行角度测量，并计算水平角和垂直角。
二、实验仪器与用具1. 经纬仪 1 台2. 三脚架 1 个3. 花杆 2 个4. 读数记录表 1 张三、实验原理经纬仪是一种用于测量角度的仪器，主要由照准部、水平度盘和基座组成。
照准部用于瞄准目标，水平度盘用于读取水平角度，基座用于支撑仪器。
四、实验步骤1. 准备工作- 将经纬仪放置在三脚架上，调整三脚架的高度，确保仪器水平。
- 检查经纬仪各部件是否完好，如有损坏应及时更换。
2. 整平- 通过调整脚螺旋，使经纬仪的垂直轴垂直于地面，即仪器处于水平状态。
- 观察水平度盘上的水准管，当气泡位于中央时，表示仪器已整平。
3. 对中- 通过调整照准部上的对中螺旋，使望远镜的视准轴与目标点重合。
- 观察望远镜中的十字丝，当十字丝与目标点重合时，表示仪器已对中。
4. 瞄准- 通过调整望远镜上的照准螺旋，使望远镜的视准轴与目标点重合。
- 观察望远镜中的十字丝，当十字丝与目标点重合时，表示仪器已瞄准。
5. 读数- 读取水平度盘上的读数，记录在读数记录表中。
- 读取望远镜中的读数，记录在读数记录表中。
6. 计算水平角和垂直角- 根据读数记录表中的数据，计算水平角和垂直角。
五、实验结果与分析1. 实验过程中，经纬仪的整平、对中和瞄准操作均顺利完成。
2. 读取水平度盘和望远镜中的读数准确无误。
3. 根据读数记录表中的数据，计算出的水平角和垂直角符合实际情况。
六、实验结论1. 经纬仪是一种实用的角度测量仪器，可广泛应用于工程测量、地质勘探等领域。
2. 掌握经纬仪的整平、对中、瞄准和读数操作，对于进行角度测量至关重要。
3. 本实验成功完成了经纬仪的基本操作，为后续的测量工作奠定了基础。
七、实验注意事项1. 实验过程中，注意保护经纬仪，避免损坏。
2. 操作过程中，保持仪器稳定，避免抖动。
姓名: 班级：地球物理1701班学号：0110170实验一经纬仪认识与使用一、实验名称：经纬仪认识与使用二、实验目的与要求：1、了解光学经纬仪的基本构造，各部件的名称和作用。
2、掌握经纬仪对中、整平、瞄准和读数的基本方法。
三、实验仪器：经纬仪1台，三脚架1个。
四、实验内容：1、熟悉经纬仪的构造，熟悉各部件功能及使用；2、掌握经纬仪对中整平方法；3、熟悉经纬仪测角的流程；4、掌握经纬仪测水平角、垂直角的瞄准方法；5、按物理实验报告格式，独立编写并提交一份实验报告。

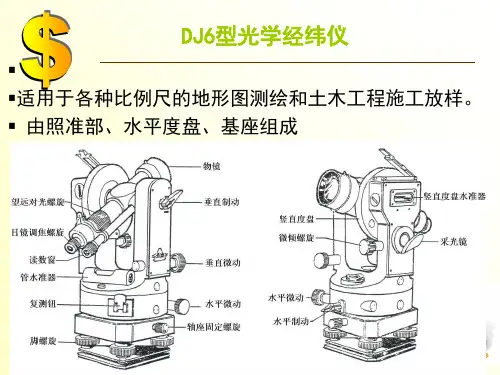

五、实验原理与方法：1、经纬仪的构造及各部件功能及使用方法DJ6 经纬仪由三部分组成：照准部、水平度盘、基座组成。
各部件名称如图1 所示。
图 1 经纬仪各部件名称1）各部件功能及使用各种旋钮的作用与经纬仪基本一致，在实验过程中进一步加深认识。
水平制动螺旋：粗瞄后制动，照准部则不能转动；水平微动螺旋：水平制动螺旋制动后，水平微动螺旋可以小范围微动，用于精确照准目标；竖直制动螺旋：粗瞄后制动，望远镜则不能转动；竖直微动螺旋：竖直制动螺旋制动后，竖直微动螺旋可以小范围微动，用于精确照准目标；脚螺旋：用于对中和整平仪器；物镜调焦螺旋：旋转该螺旋，进行物镜调焦，看清目标成像。
目镜调焦螺旋：旋转该螺旋，进行目镜调焦，看清十字丝成像。
指标水准管调节螺旋：调节该螺旋，使指标水准管气泡居中。
反光镜：360 度转动反光镜，是读数窗的亮度最大。
光学对点器：用于仪器对中。
2、经纬仪使用方法使用经纬仪进行角度测量，按以下流程进行：安置仪器—仪器对中整平—瞄准——读数。
如果是垂直角测量，在读数前应使指标水准管气泡居中。
1）对中整平（1）安置仪器将三脚架成正三角形打开，测站点在三角形中心，架头大致水平，拧紧固定螺旋将仪器安置在架头上。
（2）精确对中如果测站点位未出现在光学对点器视野中，可两手各握住一个脚架架腿移动脚架，使测站点位大致位于对点器标识圆圈附近，最后用脚螺旋精确对中。
经纬仪的使用实习报告一、实习目的与要求本次实习的主要目的是通过实践操作，使同学们深入了解DJ6型光学经纬仪的各主要部件的名称和作用，熟练掌握经纬仪对中、整平、瞄准和读数的方法，以及基本操作要领。
实习要求对中误差小于3mm，整平误差小于一格。
此外，还需掌握测回法观测水平角和竖直角的观测顺序、记录和计算方法。
二、实习时间与地点实习时间为2021年3月28日，在南京工业大学虹桥校区场进行。
三、实习内容与过程1. 实习准备：在实习开始前，指导老师详细介绍了DJ6型光学经纬仪的构造及使用方法，并对实习过程中可能遇到的问题进行了讲解。
同学们认真听讲，积极提问，为实习做好了充分准备。
2. 实习操作：实习过程中，同学们分组进行操作，相互协作，确保实习的顺利进行。
实习内容包括：（1）经纬仪的对中：首先将三脚架打开，抽出架腿，并旋紧架腿的固定螺旋。
然后将三个架腿安置在以测站为中心的等边三角形的角顶上。
这时架头平面即约略水平，且中心与地面点约略在同一铅垂线上。
（2）经纬仪的整平：通过调整水准管两侧的调节螺旋，使水准管气泡居中。
此时，经纬仪的横轴即水平。
（3）经纬仪的瞄准：使用望远镜瞄准目标点，调整瞄准器的焦距，使目标点清晰可见。
（4）经纬仪的读数：在读数时，要确保望远镜与目标点保持稳定，并准确记录角度值。
3. 观测水平角与竖直角：同学们采用测回法进行水平角和竖直角的观测。
观测顺序、记录和计算方法均按照指导老师的讲解进行。
观测过程中，同学们严格遵循要求，确保观测数据的准确性。
四、实习成果与分析通过实习，同学们顺利完成了水平角和竖直角的观测任务。
观测数据表明，水平角和竖直角的误差均符合要求。
在实习过程中，同学们不仅掌握了经纬仪的操作方法，还学会了如何处理观测数据，提高了自己的实际操作能力。
五、实习心得通过本次实习，同学们对DJ6型光学经纬仪的使用有了更深入的了解，掌握了基本操作要领，培养了团结协作、吃苦耐劳的精神。
同时，实习也使同学们认识到测量工作的重要性，为今后从事相关领域的工作打下了坚实的基础。
实验一 DJ6光学经纬仪的认识与使用
减小字体增大字体
1.目的和要求
(1)了解DJ6经纬仪的构造，主要部件的名称和作用。
(2)练习经纬仪的对中、整平、瞄准和读数的方法。
(3)要求对中误差小于3mm，整平误差小于一格。
2.计划与仪器工具
(1)实验时数安排为2个学时，每一实验小组由4—6人组成。
(2)每实验小组配备DJ6经纬仪1台，测钎2只，记录板1块，伞1把。
(3)认识经纬仪的构造，熟悉经纬仪的操作。
3.方法与步骤
(1)经纬仪的安臵
1）初步对中整平
①用垂球对中张开三脚架，安臵在测站上，使三脚架高度适中，架头大致水平。
挂上锤球，平移三脚架，使锤球尖大致对准测站点，并注意保持架头大致水平，并将架脚的脚尖踩入土中。
然后把经纬仪从箱中取出，用连接螺旋将其固连在三脚架上。
调整脚螺旋，使圆水准器气泡居中。
此时，如果垂球尖偏离测站点标志中心，稍松连接螺旋，双手扶住基座，在架头上平移仪器，使锤球尖准确对准测站点，最后旋紧连接螺旋。
②用光学对中器对中使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分化板小圆圈和测站点标志的影像清晰。
固定一只三脚架腿，目视对中器目镜并移动其它两只架腿，使镜中小圆圈对准地面点，踩紧脚架，若光学对中器的中心与地面点略有偏离，可转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架腿，使圆水准器气泡居中，注意脚架尖位臵不能移动。
2）精确对中和整平
松开照准部制动螺旋，转动照准部，使水准管平行于任意一对脚螺旋的连线，两手同时反
向转动这对脚螺旋，使气泡居中；将照准部旋转90°，转动第三只脚螺旋，使气泡居中。
以上步骤反复1～2次，使照准部转到任何位臵时水准管气泡的偏离不超过1格为止。
此时若光学对中器的中心与地面点又有偏离，稍松连接螺旋，在架头上平移仪器，使光学对中器的中心准确对准测站点，最后旋紧连接螺旋。
锤球对中误差在3mm以内，光学对中器对中误差在1mm以内。
对中和整平一般需要几次循环过程，直至对中和整平均满足要求为止。
(2)瞄准目标
1）转动照准部，使望远镜对向明亮处，转动目镜对光螺旋，使十字丝清晰。
2）松开照准部制动螺旋，用望远镜上的粗瞄准器对准目标，使其位于视场内，固定望远镜制动螺旋和照准部制动螺旋。
3）转动物镜对光螺旋，使目标影像清晰；旋转望远镜微动螺旋，使目标像的高低适中；旋转照准部微动螺旋，使目标像被十字丝的单根竖丝平分，或被双根竖丝夹在中间。
4）眼睛微微左右移动，检查有无视差，如果有，转动物镜对光螺旋予以消除。
(3)读数
1）调节反光镜的位臵，使读数窗亮度适当。
2）转动读数显微镜目镜对光螺旋，使度盘分划清晰。
注意区别水平度盘与竖直度盘读数窗。
3）读取位于分微尺中间的度盘刻划线注记度数，从分微尺上读取该刻划线所在位臵的分数，估读至0.1′（即6″的整倍数）。
盘左位臵瞄准目标，读出水平度盘读数，纵转望远镜，盘右位臵再瞄准该目标，两次读数之差约为180°，以此检核瞄准和读数是否正确。
表3 水平度盘读数练习表
4.注意事项
(1)打开三脚架后，要安臵稳妥，先粗略对中地面标志，然后用中心螺旋把仪器牢固地连结在三脚架头上，并把箱子关上；
(2)仪器对中时，先使架头大致水平，若对中相差较远，可将整个脚架连同仪器一块平移，使垂球接近地面标志点，然后再移动垂球与测站连线所指的一条腿，当垂球偏离标志中心在1厘米以内时，可旋松中心螺旋，使仪器在架头上移动，以达精确对中，然后旋紧中心螺旋；
(3)制动螺旋不可拧(压)的太紧，微动螺旋不可旋的太松，亦不可拧的太紧，以处于中间位臵附近为好；
5.思考题
(1)经纬仪使用中为什么要对中?对中的要领是什么?
(2)上盘转动应关紧什么螺旋，松开什么螺旋？上、下盘一齐转动时，应关紧什么螺旋，松开什么螺旋?
(3)转动测微轮时，望远镜中目标的象是否也随度盘影象的移动而移动，为什么?
(4)视差对测角有何影响，如何消除它?
(5)望远镜转动时，不松制动螺旋有何害处?
(6)经纬仪为什么要整平后才能测角?
(7)用什么方法可以很快地照准目标?为什么有时望远镜方向已对准目标，而镜内还看不见目标呢?
6.上交实验报告
实验一 DJ6光学经纬仪的认识与使用实验报告.doc。
