说最基本的，老的51单片机（80C51系列）有5个中断源，2个优先级，可以实现二级中断服务嵌套。
现在很多扩展的51单片机已经有4个优先级（或更多）和更多的中断源了。
更别说现在的AVR128 的35个中断源了。
在说到中断之前，我先来定义一下优先级，明白了什么是优先级，后面的阐述就容易明白了。
实际上很多人都是混淆了优先级的含义，所以才觉得糊里糊涂。
优先级高的中断源可以中断优先级低的中断服务程序，这就形成了中断服务程序中套着中断服务程序的情况，即形成了所谓的中断嵌套。
MCU暂停现行程序而转去响应中断请求的过程称为中断响应；为使系统能及时响应并处理发生的所有中断，系统根据引起中断事件的重要性和紧迫程序，硬件将中断源分为若干个级别，称作中断优先级；中断的优先级有两个：查询优先级和执行优先级。
什么是查询优级呢？我们从datasheet或书上看到的默认（IP寄存器不做设置，上电复位后为00H）的优先级：外部中断0 > 定时/计数器0 > 外部中断1 > 定时/计数器1 > 串行中断或 int0,timer0,int1,timer1,serial port 或 INT0、T0、INT1、T1、UART 或 PX0>PT0>PX1>PT1>PS>......其实都是查询优级。
首先查询优先级是不可以更改和设置的。
这是一个中断优先权排队的问题。
是指多个中断源同时产生中断信号时，中断仲裁器选择对哪个中断源优先处理的顺序。
而这与是否发生中断服务程序的嵌套毫不相干。
当CPU查询各个中断标志位的时候，会依照上述5个查询优先级顺序依次查询，当数个中断同时请求的时候，会优先查询到高优查询先级的中断标志位，但并不代表高查询优先级的中断可以打断已经并且正在执行的低查询优先级的中断服务。
例如：当计数器0中断和外部中断1（按查询优先级，计数器0中断>外部中断1）同时到达时，会进入计时器0的中断服务函数；但是在外部中断1的中断服务函数正在服务的情况下，这时候任何中断都是打断不了它的，包括逻辑优先级比它高的外部中断0计数器0中断。
MCS-51单⽚机的中断系统单⽚机中断技术概述在任何⼀款事件驱动型的CPU⾥⾯都应该会有中断系统，因为中断就是为响应某种事件⽽存在的。
中断的灵活应⽤不仅能够实现想要的功能，⽽且合理的中断安排可以提⾼事件执⾏的效率，因此中断在单⽚机应⽤中的地位是⾮常重要的。
单⽚机中断（Interrupt）是硬件驱动事件，它使得CPU暂停当前的主程序，转⽽去执⾏⼀个中断服务⼦程序。
为了更形象地理解中断，下⾯以学⽣上⾃习时接电话为例阐述⼀下中断的概念。
单⽚机的中断系统有5个中断源、2个中断优先级，可实现两级中断服务程序嵌套。
如果单⽚机没有中断系统，单⽚机的⼤量时间可能会浪费在查询是否有服务请求发⽣的定时査询操作上。
采⽤中断技术完全消除了单⽚机在査询⽅式中的等待现象，⼤⼤地提⾼了单⽚机的⼯作效率和实时性。
单⽚机中断系统结构及中断控制中断系统结构图如图5-2所⽰。
由图5-2可见，MCS-51中断系统共有5个中断请求源：INT0——外部中断请求0，中断请求信号由INT0引脚输⼊。
定时/计数器T0计数溢出发出的中断请求。
INT1——外部中断请求1，中断请求信号由INT1引脚输⼊。
定时/计数器T1计数溢出发出的中断请求。
串⾏⼝中断请求。
中断优先级从⾼到底排列。
单⽚机如何知道有中断请求信号？是否能够响应该中断？若5个中断源请求信号同时到来，单⽚机如何响应？这些问题都可以由中断寄存器来解决。
单⽚机中断寄存器有中断标志寄存器TCON和SCON、中断使能寄存器IE和中断优先级寄存器IP，这些寄存器均为8位。
中断标志寄存器5个中断请求源的中断请求标志分别由TCON和SCON的相应位锁存，单⽚机通过这些中断标志位的状态便能知道具体是哪个中断源正在申请中断。
TCON寄存器TCON寄存器为定时/计数器的控制寄存器，字节地址为88H，可位寻址。
特殊功能寄存器TCON的格式如图5-3所⽰。
TCON各标志位功能如下。
TF1——定时/计数器T1的溢出中断请求标志位。

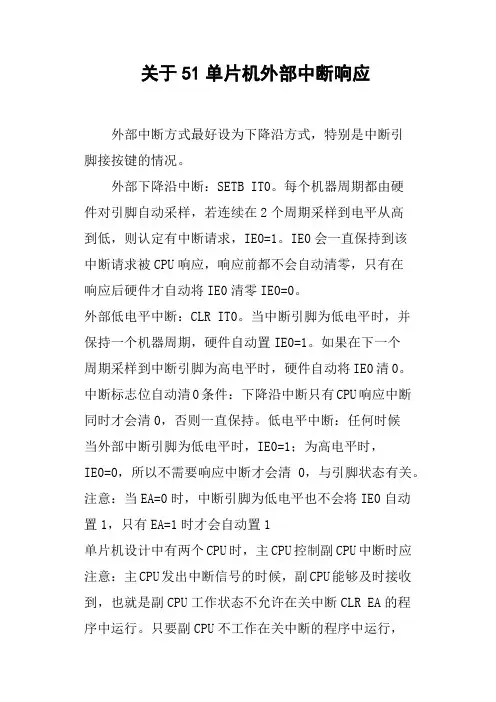

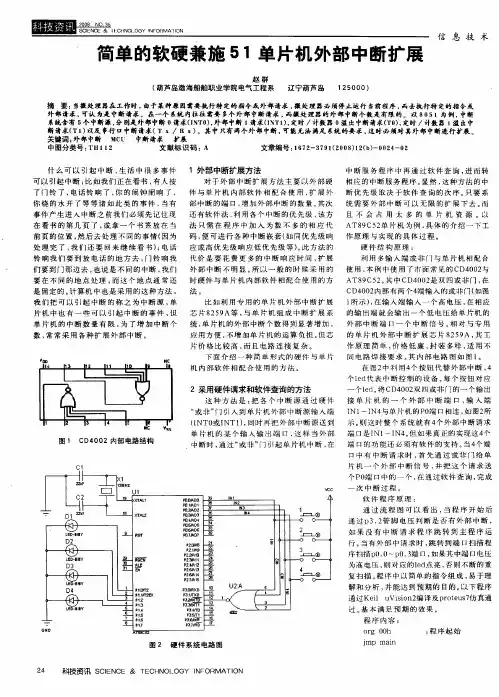

关于51单片机外部中断响应外部中断方式最好设为下降沿方式，特别是中断引脚接按键的情况。
外部下降沿中断：SETB IT0。
每个机器周期都由硬件对引脚自动采样，若连续在2个周期采样到电平从高到低，则认定有中断请求，IE0=1。
IE0会一直保持到该中断请求被CPU响应，响应前都不会自动清零，只有在响应后硬件才自动将IE0清零IE0=0。
外部低电平中断：CLR IT0。
当中断引脚为低电平时，并保持一个机器周期，硬件自动置IE0=1。
如果在下一个周期采样到中断引脚为高电平时，硬件自动将IE0清0。
中断标志位自动清0条件：下降沿中断只有CPU响应中断同时才会清0，否则一直保持。
低电平中断：任何时候当外部中断引脚为低电平时，IE0=1；为高电平时，IE0=0，所以不需要响应中断才会清0，与引脚状态有关。
注意：当EA=0时，中断引脚为低电平也不会将IE0自动置1，只有EA=1时才会自动置1单片机设计中有两个CPU时，主CPU控制副CPU中断时应注意：主CPU发出中断信号的时候，副CPU能够及时接收到，也就是副CPU工作状态不允许在关中断CLR EA的程序中运行。
只要副CPU不工作在关中断的程序中运行，主CPU发出的中断信号副CPU都能够及时响应中断。
还有就是如果采用下降沿方式，主CPU发出的高低电平之间间隔时间只需一条NOP指令。
所以应该尽可能考虑这个时差问题。
有时候就是副CPU还没有运行完屏蔽中断的程序的时候，主CPU就发出了中断信号，造成副CPU无法中断或时好时坏。
键盘中断到今天为止终于可以告一段落了。
现在才知道，程序架构有了并不代表程序就容易完成，更多的时间在于调试，防真，再调试，如此循环。
所以遇到问题要有耐心，信心，细心。
做到这三点，不行也得行！！！！。
51单片机interrupt用法1. 什么是51单片机interrupt？51单片机是一种常用的嵌入式微控制器，被广泛应用于各种电子设备中。
中断是一种特殊的处理机制，它允许单片机在执行某个任务的过程中，临时暂停当前的任务，去处理其他紧急事件。
这些紧急事件可以是来自外部设备的信号、计时器溢出等。
2. 为什么要使用interrupt？使用interrupt的好处是可以及时响应外部事件，提高系统的实时性和可靠性。
不使用interrupt的话，单片机只能按照预定的程序执行，无法即时响应外部事件，造成系统的延迟和不稳定。
3. 如何使用interrupt？首先，我们需要了解51单片机的interrupt架构。
51单片机有两个interrupt源，分别是外部中断和定时器/计数器中断。
外部中断：单片机的P3口（即引脚INT0和INT1）可以接收外部中断信号。
当INT0引脚检测到高电平脉冲时（可以通过软件设置为下降沿触发或低电平触发），单片机就会执行外部中断的相关程序。
INT1引脚类似。
定时器/计数器中断：单片机的定时器/计数器模块可以设置定时中断。
定时器可以根据一定的时钟源进行计数，当计数值达到预设值时，就会触发中断。
通过设置计数器的工作模式和计数初值，可以灵活控制定时中断的触发时间和频率。
对于外部中断，我们可以通过设置相应的中断控制寄存器来选择触发方式（下降沿触发、低电平触发等）。
然后，在主程序中需要响应外部中断的地方，我们可以编写一个中断服务程序（ISR），用来处理中断事件。
中断服务程序需要使用关键字”interrupt”进行声明，同时需要保存现场（将寄存器的值及其他关键状态保存在堆栈中），以便中断结束后能够正确恢复。
对于定时器/计数器中断，我们首先需要对定时器进行初始化设置，选择时钟源和工作模式。
然后，我们可以设置计数初值和中断触发时间。
当计数器达到预设值时，中断程序会被执行。
下面我们就来介绍一个常见应用案例：使用外部中断实现按键控制LED的亮灭。
实验四-MCS-51单片机外部中断实验实验目的：1. 学习MCS-51单片机的外部中断原理和使用方法；2. 掌握如何通过硬件中断和软件中断实现MCS-51单片机的响应机制；3. 了解MCS-51单片机外部中断的实际应用。
实验器材：MCS-51单片机开发板、按键开关、调试器。
实验原理：MCS-51单片机通过INT0和INT1两个硬件中断引脚实现外部中断。
当INT0外部中断线检测到低电平信号时，中断向量为0x0003；当INT1外部中断线检测到低电平信号时，中断向量为0x0013。
通过配置中断控制寄存器IE和TCON，可以实现对外部中断的使能、触发方式和优先级等的控制。
MCS-51单片机还可以通过软件方式实现外部中断，即通过软件方式扫描外部信号，并在检测到信号发生变化时触发相应的中断处理程序。
实现软件中断的方法是使用定时器功能，通过定时器中断触发中断服务程序，该程序扫描外部信号，并根据需要触发软件中断。
实验步骤：1. 将开发板上的按键开关连接到开发板的P3.2引脚。
按键开关按下时，P3.2引脚被拉低，可以触发外部中断。
2. 打开Keil μVision5软件，新建工程，选择芯片型号为STC89C52，保存并命名为“Exp4”。
3. 在主函数中声明中断函数，并在中断函数中打印提示信息。
4. 在主函数中初始化中断控制寄存器IE和TCON，开启INT0外部中断，并将中断优先级设置为最高。
5. 在主函数中使用无限循环，来保持程序一直运行，并定时打印提示信息，以验证程序是否正常运行。
6. 烧录程序到开发板上，先在开发板上不按下按键，观察是否正常打印提示信息。
然后按下按键，观察是否触发外部中断，进入中断函数并打印提示信息。
实验代码：#include<STC89C52.h>#include<stdio.h>// 定义外部中断0的中断服务函数void Interrupt0() interrupt 0{printf("External interrupt 0 has occured!\n");}// 打印提示信息printf("Program is running...\n");while(1){// 定时打印提示信息printf("Hello!\n");delay_ms(1000);}}注意事项：1. 写中断程序时，一定要注意将中断函数的声明放在程序开头，否则可能会出现中断无法触发的情况；2. 在使用中断相关功能的时候，务必仔细阅读数据手册中的相关章节，以确保正确使用并且避免出现不必要的错误；3. 在进行外部中断实验的时候，可以使用按键开关、光敏电阻等外部器件来模拟外部信号的变化，以测试程序的正确性。
基于我所了解的51单片机各种中断源的中断请求原理，我将根据深度和广度要求撰写一篇全面评估的文章，以帮助你更深入地理解这一主题。
让我们简要回顾一下51单片机中断系统的基本原理。
在51单片机中，中断请求是通过外部设备或内部事件来触发的，当中断源满足触发条件时，会向中断控制器发送中断请求信号，中断控制器会根据优先级和中断允许标志位来确定是否接受中断请求，并在合适的时机响应中断。
中断请求原理是指各种中断源触发中断请求的机制，包括外部中断、定时器中断、串口中断等。
1. 外部中断源的中断请求原理外部中断源是指外部设备通过外部中断引脚向51单片机发送中断请求信号。
当外部中断引脚检测到一个由低电平变为高电平（上升沿）或由高电平变为低电平（下降沿）的信号时，会触发外部中断请求。
这种中断请求原理适用于外部开关、传感器等外部设备向单片机发送中断信号的场景。
2. 定时器中断源的中断请求原理定时器中断源是指定时器溢出或达到设定值时向单片机发送中断请求信号。
定时器会在设定的时间间隔内不断递增计数，当计数值达到设定的溢出值时，会触发定时器中断请求。
这种中断请求原理适用于需要定时检测或定时执行任务的场景。
3. 串口中断源的中断请求原理串口中断源是指串口接收到数据或发送完成时向单片机发送中断请求信号。
当串口接收到数据或发送完成时，会触发串口中断请求。
这种中断请求原理适用于串口通信中需要实时处理数据的场景。
51单片机各种中断源的中断请求原理涵盖了外部中断、定时器中断和串口中断等多种情况。
理解和掌握这些中断请求原理，对于合理地设计中断服务程序和提高系统的实时性具有重要意义。
在个人观点和理解方面，我认为深入理解各种中断源的中断请求原理，可以帮助我们更好地设计和优化单片机系统的中断服务程序，提高系统的实时性和稳定性。
合理地利用中断请求原理，可以更好地利用单片机资源，提高系统的响应速度和效率。
在实际应用中，我们需要根据具体的需求和硬件环境，灵活运用各种中断源的中断请求原理，确保系统的稳定性和可靠性。
实验3-外部中断实验报告实验三 定时中断实验一、实验目的1. 掌握51单片机外部中断的应用。
2. 掌握中断函数的写法。
3. 掌握定时器的定时方法。
4. 掌握LED 数码管的显示。
二、实验内容1. 用外部中断0测量负跳变信号的累计数，同时在LED 数码管上显示出来。
2. 用外部中断改变流水灯的方式。
3. 用定时器T1的方式2控制两个LED 以不同周期闪烁。
使用定时器T1的方式2来控制P0.0、P0.1引脚的两个LED 分别以1s 和2s 的周期闪烁。
三、实验仿真硬件图在Proteus 软件中建立如下图所示仿真模型并保存。
1. 用外部中断0测量负跳变信号的累计数，同7124536812345678R2220XTAL218XTAL119ALE 30EA31PSEN 29RST9P0.0/AD039P0.1/AD138P0.2/AD237P0.3/AD336P0.4/AD435P0.5/AD534P0.6/AD633P0.7/AD732P1.01P1.12P1.23P1.34P1.45P1.56P1.67P1.78P3.0/RXD 10P3.1/TXD 11P3.2/INT012P3.3/INT113P3.4/T014P3.7/RD17P3.6/WR 16P3.5/T115P2.7/A1528P2.0/A821P2.1/A922P2.2/A1023P2.3/A1124P2.4/A1225P2.5/A1326P2.6/A1427U1AT89C51C122pfC222pfC310ufX112MR110kD1R3220D2R4220D3R5220D4R6220D5R7220D6R8220D7R9220D8时在LED数码管上显示出来(用中断方式做计数器)。
2.用外部中断改变流水灯的方式。
中断前：开始时，P0.0~P0.7的8个灯依次点亮。
外部中断0：P0.0~P0.7的左右4个灯闪烁亮8次外部中断1：P0.0~P0.7的8个灯间隔闪烁8次改变中断优先级和保护现场，观察运行结果四、编程提示外部中断0请求______0INT，由P3.2管脚输入，通过IT0位来决定是低电平有效还是下降沿有效。
51单片机中断系统程序实例（STC89C52RC)51单片机有了中断，在程序设计中就可以做到，在做某件事的过程中，停下来先去响应中断，做别的事情，做好别的事情再继续原来的事情。
中断优先级是可以给要做的事情排序。
单片机的学习不难，只要掌握学习方法，学起来并不难。
什么是好的学习方法呢，一定要掌握二个要点：1. 要知道寄存器的英文全拼，比如IE = interrupt中断不知道全拼，要去猜，去查。
这样就可以理解为什么是这个名称，理解了以后就不用记忆了。
2. 每个知识点要有形像的出处比如看到TF0，脑子里马上要形像地定位到TCON寄存器的某位看到ET0, 马上要形像地定位到IE寄存器的第2位hi.baidu./tuenhai/独家揭秘：形像是记忆的最大技巧。
当人眼看到某个图时，是把视觉信号转化成电信号，再转化成人能理解的形像。
当我们回忆形像时，就是在重新检索原先那个视觉信号，并放大。
在学习过程中，不断练习检索、放大信号，我们的学习能力就会越来越强。
写程序代码时，也要把尽量把每行代码形像化。
51单片机中断源8051有五个中断源，有两个优先级。
与中断系统有关的特殊功能寄存器有IE（中断允许寄存器）、IP（中断优先级控制寄存器）、中断源控制寄存器（如TCON、SCON的有关位）。
51单片机的中断系统结构如下图（注意，IF0应为TF0)：8052有6个中断源，它比8051多一个定时器/计数器T2中断源。
8051五个中断源分别是：（1）51单片机外部中断源8051有两个外部中断源，分别是INT0和INT1，分别从P3.2和P3.3两个引脚引入中断请求信号，两个中断源的中断触发允许由TCON的低4位控制，TCON的高4位控制运行和溢出标志。
INT0也就是Interrupt 0。
在这里应该看一下你的51单片机开发板的电路原理图。
离开形像的记忆是没有意义的。
读到上面这句，你应该回忆起原理图上的连接。
任何记忆都转化为形像，这是学习的根本原理，我们通过学习单片机要学会这种学习方法，会让你一辈子受益无穷。
实验二外部中断实验实验报告
一、实验内容
单片机外部中断0（P3.2）已与独立式键盘中KEY0连接，外部中断1（P3.3）已与KEY1连接，要求在无外部中断时最上面一位发光二极管（LED10）点亮。
请编程实现：当KEY0按下，外部中断0请求中断，控制发光二极管从上到下循环点亮3圈；当KEY1按下，外部中断1请求中断，控制发光二极管闪烁3次。
（要求外部中断1优先级高于外部中断0，即KEY1按下后能够打断流水灯的动作，当外中断1处理完后，恢复外中断0的处理，并且能从上次打断的那个LED开始循环）。
单片机与发光二极管的连接如图2-1所示，独立式键盘原理图如图2-2所示。
图2-1 单片机与发光二极管的连接原理图
2-2 独立式键盘原理图
三、硬件电路分析
1、阅读电路2-1简要分析如何使发光二极管点亮？
当LEDS0 为高电平时，三极管Q6导通，发光二极管的阳极为高电平，此时，当给发光二极管的阴极为低电平时，发光二极管两端存在电位差，发光二极管导通，则发光二极管点亮。
2、简要画出独立式按键电路（一个键），并分析其如何工作？
如图所示，当按键按下时，单片机IO处会由高电平变为低电平，单片机IO口在经过消抖处理之后仍然检测为低电平，则表明按键被按下。
四、程序设计
画出主程序流程图：
画出外部中断0流程图；
五、思考题
六、收获和体会。

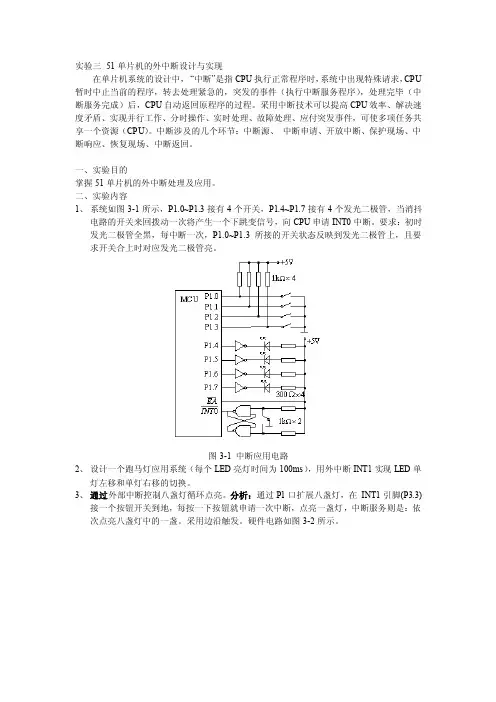

实验三51单片机的外中断设计与实现在单片机系统的设计中，“中断”是指CPU执行正常程序时，系统中出现特殊请求，CPU 暂时中止当前的程序，转去处理紧急的，突发的事件（执行中断服务程序），处理完毕（中断服务完成）后，CPU自动返回原程序的过程。
采用中断技术可以提高CPU效率、解决速度矛盾、实现并行工作、分时操作、实时处理、故障处理、应付突发事件，可使多项任务共享一个资源（CPU）。
中断涉及的几个环节：中断源、中断申请、开放中断、保护现场、中断响应、恢复现场、中断返回。
一、实验目的掌握51单片机的外中断处理及应用。
二、实验内容1、系统如图3-1所示，P1.0~P1.3接有4个开关，P1.4~P1.7接有4个发光二极管，当消抖电路的开关来回拨动一次将产生一个下跳变信号，向CPU申请INT0中断。
要求：初时发光二极管全黑，每中断一次，P1.0~P1.3所接的开关状态反映到发光二极管上，且要求开关合上时对应发光二极管亮。
图3-1 中断应用电路2、设计一个跑马灯应用系统（每个LED亮灯时间为100ms），用外中断INT1实现LED单灯左移和单灯右移的切换。
3、通过外部中断控制八盏灯循环点亮。
分析：通过P1口扩展八盏灯，在INT1引脚(P3.3)接一个按钮开关到地，每按一下按钮就申请一次中断，点亮一盏灯，中断服务则是：依次点亮八盏灯中的一盏。
采用边沿触发。
硬件电路如图3-2所示。
图3-2 中断应用电路4、两个外中断实验。
要求：当主程序正常执行时，P2所连接的8个LED灯闪烁。
若INT0有中断请求，则进入INT0中断状态，此时P2所接地8个LED将变成单灯左移，而左移3圈（从最左到最右为1圈）后，恢复中断前的状态，程序将继续执行8灯闪烁功能。
若INT1有中断请求，则进入INT1中断状态，P2所接的8个LED灯将变成单灯右移，而右移3圈后恢复中断前的状态，程序将继续执行8灯闪烁功能。
另外，要求INT1的优先级高于INT0的优先级。
实验6 外部中断实验(仿真部分)一、实验目的1. 学习外部中断技术的基本使用方法。
2. 学习中断处理程序的编程方法。
二、实验内容在INT0和INT1上分别接了两个可回复式按钮，其中INT0上的按钮每按下一次则计数加一，其中INT1上的按钮每按下一次则计数减一。
P1．0~ P1．3接LED 灯，以显示计数信号。
三、实验说明编写中断处理程序需要注意的问题是：1．保护进入中断时的状态，并在退出中断之前恢复进入时的状态。
2．必须在中断处理程序中设定是否允许中断重入，即设置EX0位。
3．INT0和INT1分别接单次脉冲发生器。
P1．0~ P1．3接LED 灯，以查看计数信号．四、硬件设计利用以下元件：AT89C51、BOTTON 、CAP 、CAP-POL 、CRYSTAL 、RES 、NOT 、LED-Yellow 。
设计出如下的硬件电路。
晶振频率为12MHz 。
五、参考程序框图主程序框图 INT0中断处理程序框图开始 设置有关中断控制寄存器开外中断INT0、INT1 设置P1．0~ 3初始状态 显示循环等待中断 INT0中断入口 计数加一 保护现场 恢复现场 中断返回实验6 外部中断实验(实验箱部分)1.实验目的认识中断的基本概念学会外部中断的基本用法学会asm和C51的中断编程方法2.实验原理图按键中断【硬件接法】P1.1控制LED，低电平点亮P3.3/INT1接按键，按下时产生低电平【运行效果】程序工作于中断方式，按下按键K2后，LED点亮，1.5秒后自动熄灭。
8051单片机有/INT0和/INT1两条外部中断请求输入线，用于输入两个外部中断源的中断请求信号，并允许外部中断源以低电平或下降沿触发方式来输入中断请求信号。
/INT0和/INT1中断的入口地址分别是0003H和0013H。
TCON寄存器（SFR地址：88H）中的IT0和IT1位分别决定/INT0和/INT1的触发方式，置位时为下降沿触发，清零时为低电平触发。
一.外部中断相关寄存器1.定时器/计数器控制寄存器控制寄存器（TCON）IT0：外部中断0触发方式控制位当IT0=0时，为电平触发方式（低电平有效）当IT0=1时，为边沿触发方式（下降沿有效）IT1：外部中断1触发方式控制位当IT1=0时，为电平触发方式（低电平有效）当IT1=1时，为边沿触发方式（下降沿有效）2.中断允许控制寄存器（IE）EX0：外部中断0允许位；EX1：外部中断1允许位；EA ：CPU中断允许（总允许）位。
二.外部中断的处理过程1、设置中断触发方式，即IT0=1或0，IT1=1或02、开对应的外部中断，即EX0=1或EX1=1;3、开总中断，即EA=1；4、等待外部设备产生中断请求，即通过P3.2,P.3.3口连接外部设备产生中断5、中断响应，执行中断服务函数三.程序编写要求：通过两位按键连接外部中断0和1，设定外部中断0为下降沿触发方式，外部中断1为低电平触发方式，按键产生中断使数字加减，用一位共阳极数码管来显示数值。
目的：感受外部中断对程序的影响，体会低电平触发和下降沿触发的区别。
#include<reg51.h>#define uint unsigned int #define uchar unsigned char uchar code dat[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; uint num;void main(){EA=1; //开总中断IT0=1; //下降沿触发IT1=0; //低电平触发EX0=1; //外部中断0允许EX1=1; //外部中断1允许while(1){P0=dat[num%10];}}void plus() interrupt 0//外部中断0 {EX0=0;num++;EX0=1;}void minus() interrupt 2//外部中断1 {EX1=0;num--;EX1=1;}（注：文档可能无法思考全面，请浏览后下载，供参考。
单片机的中断系统设计与应用案例分析一、引言单片机作为嵌入式系统的核心元件，被广泛应用于各个领域。
其中，中断系统是单片机的重要组成部分，它可以在处理器执行特定任务时，暂时中断当前正在运行的程序，去处理其他紧急、高优先级的任务。
中断系统的设计和应用对于提高单片机的性能和实现复杂的功能非常重要。
本文将对单片机的中断系统设计进行深入分析，并结合实际应用案例来说明其重要性和应用。
二、单片机中断系统的基本原理1. 中断系统的基本概念中断是一种机制，它允许外部设备或事件请求暂停正在进行的程序，去处理特定任务。
当外部设备需要与单片机进行通信或执行某个任务时，会向单片机发送中断信号，触发中断系统，使得处理器停止当前任务的执行，并根据优先级和中断类型，切换到相应的中断服务程序。
2. 中断系统的组成单片机的中断系统主要由中断源、中断控制器和中断服务程序组成。
- 中断源：包括外部中断和内部中断。
外部中断通常由外部设备触发，比如按键、传感器等；而内部中断多由单片机的内部模块产生，如定时器、串口等。
- 中断控制器：负责中断请求的优先级判断和中断服务程序的启动与切换。
常见的中断控制器有优先级编码器、中断屏蔽器等。
- 中断服务程序：是处理中断任务的过程，包括保存现场、处理中断请求、执行相应的中断处理程序、恢复现场等。
3. 中断系统的工作过程中断系统的工作过程通常分为以下几个步骤：- 等待中断：处理器检查中断请求线的状态，如果没有中断请求则继续执行当前程序；否则进入下一步。
- 中断响应：确定中断请求的优先级，选择中断控制器，将中断请求传递给中断控制器。
- 中断服务程序启动：中断控制器接收中断请求后，确定中断类型，并启动相应的中断服务程序。
- 中断服务程序执行：中断服务程序执行中断处理程序，处理中断请求，并根据需要执行相应的操作。
- 恢复现场：中断处理完成后，恢复中断现场，返回到原来的程序继续执行。
三、单片机中断系统的设计原则1. 中断响应优先级判断：通过合理设置中断优先级，确保在不同任务之间进行合理的切换，最大程度地充分利用处理器的计算资源。
51单片机中断函数（原创版）目录1.51 单片机中断函数概述2.51 单片机中断函数的分类3.51 单片机中断函数的响应过程4.51 单片机中断函数的应用实例5.总结正文一、51 单片机中断函数概述在 51 单片机中，中断函数是一种在程序运行过程中，响应外部或内部事件的机制。
通过中断函数，单片机可以在执行过程中，暂停当前任务，转去处理其他更重要的任务，待处理完毕后，再回到原任务继续执行。
这种机制可以有效提高程序的实时性和响应速度，使得单片机更加智能化和灵活。
二、51 单片机中断函数的分类51 单片机的中断函数主要分为两大类：外部中断函数和内部中断函数。
1.外部中断函数：外部中断函数是由外部设备产生的中断请求信号触发的，例如按键、传感器等。
当外部设备产生中断请求时，单片机会暂停当前任务，转去处理外部中断，待处理完毕后，再回到原任务继续执行。
2.内部中断函数：内部中断函数是由单片机内部产生的中断请求信号触发的，例如定时器中断、串行通信中断等。
当单片机内部产生中断请求时，单片机会暂停当前任务，转去处理内部中断，待处理完毕后，再回到原任务继续执行。
三、51 单片机中断函数的响应过程当外部或内部事件产生中断请求时，51 单片机会进行如下响应过程：1.中断请求信号被捕获：当外部或内部事件产生中断请求时，单片机会捕获到该信号。
2.中断响应：单片机接收到中断请求信号后，会立即停止当前任务的执行，转去处理中断请求。
3.中断处理：单片机会根据中断类型，调用相应的中断服务函数进行处理。
4.中断返回：中断服务函数处理完毕后，单片机会返回原任务继续执行。
四、51 单片机中断函数的应用实例以定时器中断为例，定时器中断是一种常见的内部中断，当定时器计数值到达设定值时，会产生中断请求。
单片机接收到中断请求后，会调用定时器中断服务函数进行处理，例如更新计时器计数值、执行特定任务等。
处理完毕后，单片机会返回原任务继续执行。
五、总结51 单片机中断函数是一种在程序运行过程中，响应外部或内部事件的机制。
浅谈51单片机2个外部中断的应用案例51单片机是一种常见的微控制器，具有丰富的外部中断功能。
在本文中，将浅谈51单片机中两个外部中断的应用案例，旨在帮助读者更好地理解和应用该功能。
外部中断是指通过外部信号触发单片机的中断执行程序。
51单片机具有2个外部中断引脚，分别是INT0和INT1，它们可以用于各种不同的应用。
下面将介绍两个典型的外部中断的应用案例。
1.停车场车位计数器停车场车位计数器可以利用51单片机的外部中断功能来实现。
假设停车场有3个车位，当车辆入场时，外部中断INT0触发，计数器加1；当车辆出场时，外部中断INT1触发，计数器减1、通过读取计数器的值，可以实时查看停车场内的剩余车位。
具体实现的步骤如下：1)初始化外部中断INT0和INT1，设置为下降沿触发。
2)将车位计数器初始化为0。
3)当接收到INT0中断信号时，车位计数器加14)当接收到INT1中断信号时，车位计数器减15)在主循环中，可以通过查询车位计数器的值来实时显示剩余车位数。
这个应用案例使得车辆管理变得更加智能化和便捷，方便停车场管理员实时了解停车位的使用情况。
2.控制智能家居设备智能家居设备的控制可以利用51单片机的外部中断功能来实现。
例如，当外部中断INT0触发时，可以控制家居设备的开关状态，比如打开或关闭灯光、电器等。
具体实现的步骤如下：1)初始化外部中断INT0，设置为下降沿触发。
2)在INT0中断服务程序中，判断当前设备的开关状态。
如果是关闭状态，则打开设备；如果是打开状态，则关闭设备。
3)在主循环中，可以通过查询当前设备的开关状态来实时显示设备状态。
这个应用案例使得智能家居设备的控制更加智能化和灵活，用户可以通过触发外部中断来实现对设备的远程控制。
总结：以上是两个常见的51单片机外部中断的应用案例。
通过合理应用外部中断功能，能够实现更多智能化、便捷化的功能，提高系统的可靠性和实用性。
希望本文能够对读者有所帮助，并激发更多的创意和思考。
一、实验目的1. 理解单片机外部中断的概念和工作原理。
2. 掌握MCS-51单片机外部中断的编程方法。
3. 通过实验验证外部中断在实际应用中的效果。
二、实验环境1. 实验设备：MCS-51单片机实验板、按键、LED灯、面包板、连接线等。
2. 开发环境：Keil uVision5软件。
三、实验原理外部中断是单片机的一个重要功能，用于响应外部事件。
当外部事件发生时，CPU可以暂停当前程序，转而执行中断服务程序，处理外部事件。
MCS-51单片机有两个外部中断源，即INT0和INT1。
四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚，LED灯连接到单片机的某个I/O口。
具体连接方式如下：- 将按键的一端连接到单片机的INT0或INT1引脚，另一端连接到地。
- 将LED灯的正极连接到单片机的某个I/O口，负极连接到地。
2. 程序设计（1）初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平，关闭LED灯 while(1) {// 主循环}}```（2）编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```（3）编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序，并使用Keil uVision5软件进行编译和烧录。
2. 将程序烧录到单片机中，并连接好硬件电路。
3. 按下按键，观察LED灯是否闪烁。
