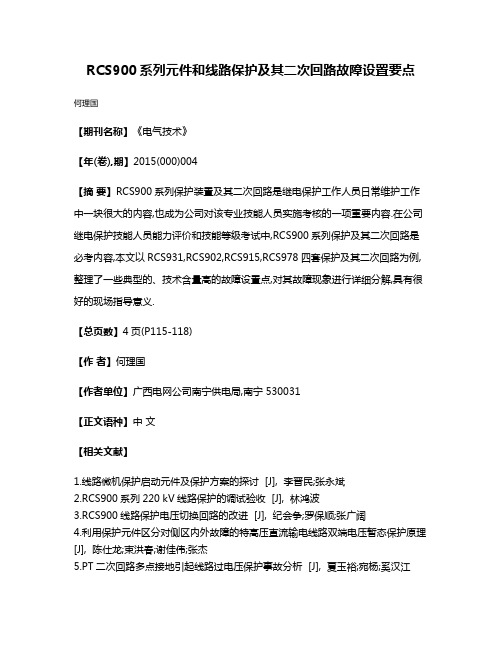

RCS900系列元件和线路保护及其二次回路故障设置要点何理国
【期刊名称】《电气技术》
【年(卷),期】2015(000)004
【摘要】RCS900系列保护装置及其二次回路是继电保护工作人员日常维护工作中一块很大的内容,也成为公司对该专业技能人员实施考核的一项重要内容.在公司继电保护技能人员能力评价和技能等级考试中,RCS900系列保护及其二次回路是必考内容,本文以RCS931,RCS902,RCS915,RCS978四套保护及其二次回路为例,整理了一些典型的、技术含量高的故障设置点,对其故障现象进行详细分解,具有很好的现场指导意义.
【总页数】4页(P115-118)
【作者】何理国
【作者单位】广西电网公司南宁供电局,南宁 530031
【正文语种】中文
【相关文献】
1.线路微机保护启动元件及保护方案的探讨 [J], 李晋民;张永斌
2.RCS900系列220 kV线路保护的调试验收 [J], 林鸿波
3.RCS900线路保护电压切换回路的改进 [J], 纪会争;罗保顺;张广阔
4.利用保护元件区分对侧区内外故障的特高压直流输电线路双端电压暂态保护原理[J], 陈仕龙;束洪春;谢佳伟;张杰
5.PT二次回路多点接地引起线路过电压保护事故分析 [J], 夏玉裕;宛杨;奚汉江
因版权原因，仅展示原文概要，查看原文内容请购买。
RCS900系列元件和线路保护及其二次回路故障设置要点浅谈广西电网公司南宁供电局的研究人员何理国、陈亚宁、，在2015年第4期《电气技术》杂志上撰文，RCS900系列保护装置及其二次回路是继电保护工作人员日常维护工作中一块很大的内容，也成为公司对该专业技能人员实施考核的一项重要内容。
在公司继电保护技能人员能力评价和技能等级考试中，RCS900系列保护及其二次回路是必考内容，本文以RCS931,RCS902,RCS915,RCS978四套保护及其二次回路为例，整理了一些典型的、技术含量高的故障设置点，对其故障现象进行详细分解，具有很好的现场指导意义。
RCS900系列保护装置及其二次回路是继电保护工作人员日常维护工作中一块很大的内容，也成为公司对该专业技能人员实施考核的一项重要内容。
在公司继电保护技能人员能力评价和技能等级考试中，RCS900系列保护及其二次回路是必考内容。
本文以RCS931,RCS902,RCS915,RCS978四套保护及其二次回路为例，整理了一些典型的、技术含量高的故障设置点，对其故障现象进行详细分解，具有很好的现场指导意义。
继电保护人员熟知这些故障现象及故障点设置，不仅对考核很有帮助，对日常维护及故障分析的过程中也会起到很有效的指导作用。
1 RCS900线路保护RCS900系列线路保护最常见的是RCS931和RCS902保护，除自身的参数和定值设置之外，其相应的二次回路包括装置电源和两组控制电源、交流电流及交流电压输入、开关量及功能压板开入、出口跳闸及遥信接点开出、通道收发信等。
日常维护和考核的过程中，现场均要求继电保护调试人员能按照定值的要求调试出应有的功能，包括主保护和后备保护功能、重合闸及后加速功能、整组传动等，所有的故障点都将围绕着这些功能内容展开，为调试人员的调试制造障碍，调试人员只有正确排查出该故障并正确恢复，才能进入下一步操作，这跟调试人员现场的工作状态是一致的。

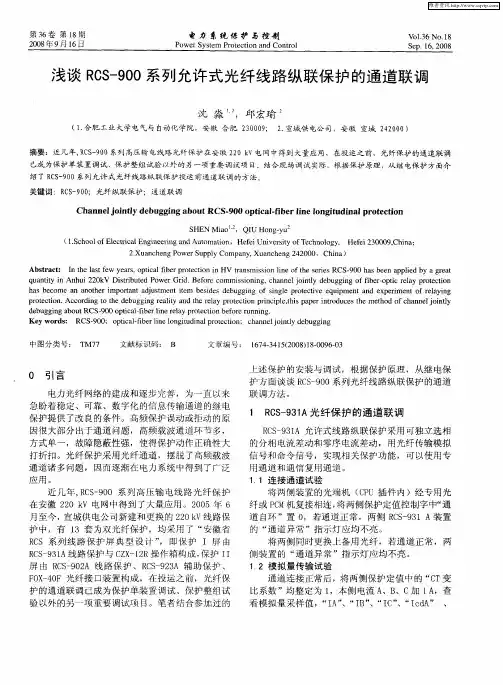

LFP/RCS-900系列分相电流差动线路保护装置调试及通道联调一、保护装置自环调试首先用FC 接头单膜尾纤将保护的光发与光收短接，将保护装置定值按自环整定。
LFP-900系列CPU1定值中CT变比系数Kct=1、TEST=1; RCS-900系列定值中“投纵联差动保护” 、“专用光纤”、“通道自环试验”均置“ 1”。
1)LFP-900 系列保护装置1 、将电容电流整定为0，模拟任一相故障，在“ 10”秒时间内缓慢将电流从0 增加，直至跳闸为止，此时动作电流即为起动电流值，允许误差10%；2、将启动元件定值，电容电流整定为0.5A 以上，但启动电流定值应小于 2 倍电容电流整定值。
由任一相缓慢将电流从0增加，监视CPU1 犬态菜单中相应的相差动继电器动作标记DIF，直至由“ 0”变“1”，此时所加电流的一半即为电容电流整定。
允许误差10%。
3、LFP-931/943零序差动的作法，自环时：ICD > 0.15IN+浮动门槛，零序差动动作。
对环时：本侧ICD>1.5IC对侧I 0 V本侧10，本侧零差动作。
2)RCS-900系列保护装置1、加入 1.05 倍Ih/2 单相电流，保护选相单跳，动作时间30 毫秒以内, 此时为稳态一段差动继电器动作。
Ih为“差动电流高定值”、“4Un/Xcl”中的高值2、加入 1.05 倍Im/2 单相电流保，保护选相单跳，动作时间大于40 毫秒, 此时为稳态二段差动继电器动作。
Im 为“差动电流低定值” 、“1.5Un/Xcl ”中的高值3、零序差动较复杂一点，不满足补偿条件时，零差灵敏度同相差U段灵敏度一样；满足补偿条件后，只要差流〉max (零序起动电流，0.6U/XC1，0.6实测差流)，零差即能动作；因此，若要单独做零差，可按以下方法实验：i.需将差动电流咼定值IH”，差动电流低定值I M”整定到2.0In，降低相差灵敏度。
ii.通道自环，再加负荷电流等于U/2Xc1（＞0.051 n）,并且超前于电压90°的三相电流（模拟电容电流），以满足补偿条件。
南京南瑞继保电气有限公司南瑞继保（2003） 研发一部第 号 批准：RCS 系列保护装置生产型号说明一、目的及型号编码说明为配合RCS 系列保护测控装置新面板的生产，方便订货、设计、生产等流程，将各保护测控装置进行统一格式编号，格式如下：RCS-901AL-11AAT_03001通信接口选择：A－两路双绞线RS485/232B－两路光纤RS485C－两路以太网（光纤）D－两路以太网（RJ45）装置功能，可能有多位（见下表说明）装置基本型号（面板标识）特殊装置标识机械结构：A－背板端子为焊接式B－背板端子为螺钉式直流电源（DC）选择：1－DC=110V 2－DC=220V 4－DC=48V二次开发单号或地区标识交流电流（AC）选择：1－AC=1A 5－AC=5A *－AC=1A和5A需说明的内容：● 装置面板上型号只印基本型号，装置的整体型号和条形码用不干胶贴于装置上，条形码用于识别生产日期、材料等信息。
● 此编号的前半部分（RCS-901AL-11AA ）是针对装置的标准配置，硬件的升级通过装置配置表和条形码体现，RCS-900系列均为焊接式；后半部分（T_03001）用于识别地区标准程序或特殊工程。
● 装置的订货和生产均以标准配置为基础，标准配置不能满足要求时，用特殊工程的二次开发单号体现。
● 特殊程序归档时，需在文件名上体现二次开发单号。
● 机箱型号包括机箱、面板标识及指示灯，以大写罗马字区分。
附地区编号：北京-BJ 天津-TJ 河北-HE 山西-SX 辽宁-LN 吉林-JL 内蒙-NM 陕西-SN 甘肃-GS 青海-QH 宁夏-NX 新疆-XJ 河南-HA 上海-SH 江苏-JS 浙江-ZJ 安徽-AH 山东-SD 福建-FJ 湖北-HB 湖南-HN 江西-JX 四川-SC 西藏-XZ 重庆-CQ 广东-GD 广西-GX 海南-HQ 云南-YN 贵州-GZ 黑龙江-HL 国外-GW三、RCS-900系列线路及辅助保护装置型号说明：三、RCS-985系列发电机变压器组成套保护装置型号说明：四、RCS-993系列失步解列装置型号说明：五、变压器及非电量保护研发一部：李九虎2003-09-11。

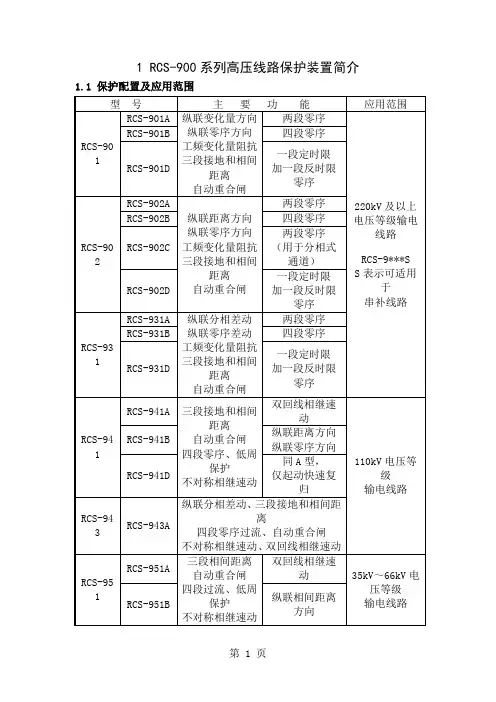

1 RCS-900系列高压线路保护装置简介1.1 保护配置及应用范围1.2 性能特征●硬件采用采用单片机＋DSP（高速数字信号处理芯片）的模块化设计，由DSP完成所有的数字滤波、保护算法和出口逻辑，单片机独立采样，完成装置的总起动；因DSP具有运算速度快、内存大的特点，单片DSP 就完成了所有的主后备保护功能，并有较大的冗余，与其它采用DSP 的产品相比，不需扩展外部内存，设计更加简洁可靠。
●独立的数据采集系统。
起动单元与保护测量单元的数据采样系统在电子电路上完全独立，只有总起动组件动作才能开放出口继电器正电源，从而真正保证了任一器件损坏不致于引起保护误动。
●实时并行计算。
在较高的采样率（每周24点）的前提下，装置保证在每个采样间隔内完成所有保护运算和逻辑判别，实现了对所有保护继电器（主保护与后备保护）实时并行计算，主要继电器采用全周傅氏算法，具有很高的可靠性及安全性。
●主保护采用积分算法，计算速度快；后备考保护强调准确性，采用傅氏算法，滤波效果好，计算精确度高。
●动作速度快，线路近处故障跳闸时间小于10ms，线路中间故障跳闸时间小于15ms,线路远处故障跳闸时间小于25ms。
●分相电流差动和零序电流差动继电器全线速跳所用信道，可选64kb/s高速数据通信接口复接PCM和2048kb/s资料接口，不受传输距离限制，通道自动监测、误码率在线显示、信道故障自动闭锁保护两侧，线路两侧资料同步采样，两侧电流互感器变比可以不一致。
●反应工频变化量的测量组件采用了具有自适应能力的浮动门槛，对系统不平衡和干扰具有极强的预防能力，因而测量组件能在保证安全性的基础上达到特高速，起动组件有很高的灵敏度而不会频繁起动。
●先进可靠的振荡闭锁功能，保证距离保护在系统振荡加区外故障时能可靠闭锁，而在振荡加区内故障时能可靠切除故障。
●高阻能选相稳态量选相元件由零、负序分量结合距离继电器选相元件，高阻接地故障时，保证经300欧姆接地故障，能正确选相跳闸。
