光伏电站项目电源出线联调方案

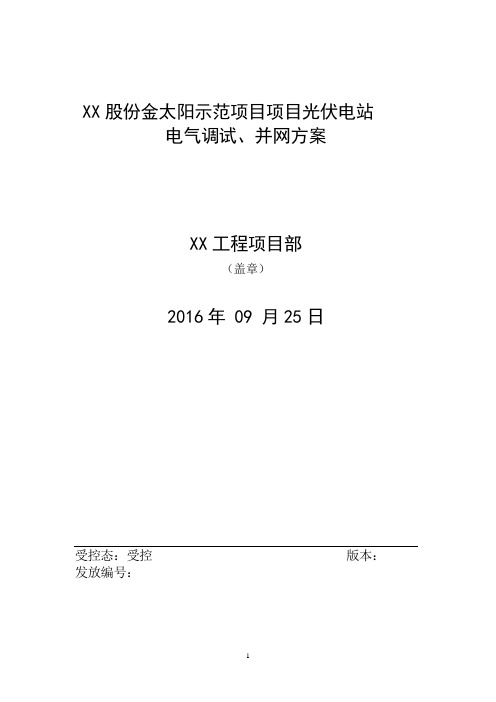

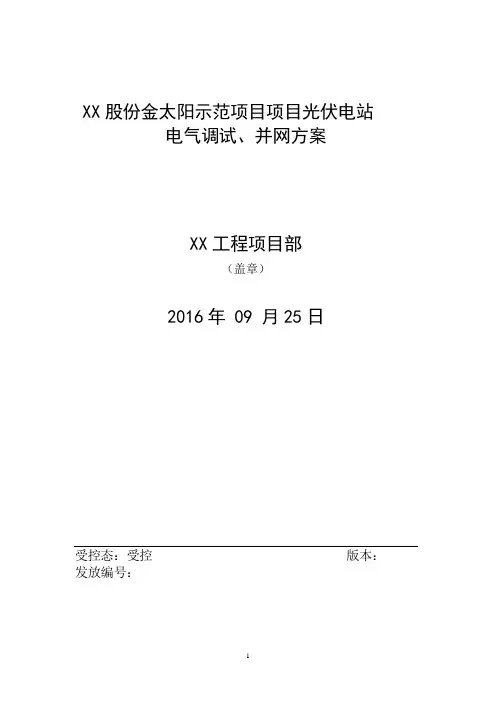

XX股份金太阳示范项目项目光伏电站电气调试、并网方案XX工程项目部（盖章）2016年 09 月25日受控态：受控版本：发放编号：目录一、工程概况--------------------------------------------------------------- 3二、设备实物量统计------------------------------------------------------3三、电气设备调试项目及要求------------------------------------------4四、仪表、仪器配备------------------------------------------------------13五、受电过程指挥、联络体制------------------------------------------14六、技术质量保证措施---------------------------------------------------15七、安全保证措施---------------------------------------------------------15八、光伏电站系统图------------------------------------------------------16一、工程概况XX金太阳示范项目项目XX厂房屋顶光伏电站，采用245Wp多晶硅太阳能光伏组件，组件串联数为22块。

组件工作电压：30V。

总共组件为8184块，分别汇总到汇流箱，汇流箱有16进1出15个，12进1出11个。

每个汇流箱汇总到光伏并网逆变器户外机房，逆变器将光伏方阵产生的直流电（DC）逆变为三相正弦315V交流电（AC），通过升压变压器（0.315/0.315/10.5±2×2.5%kV）升至能与电网并联的电压，上级开关XX电气室电气室KB04柜，50Hz 交流电网。

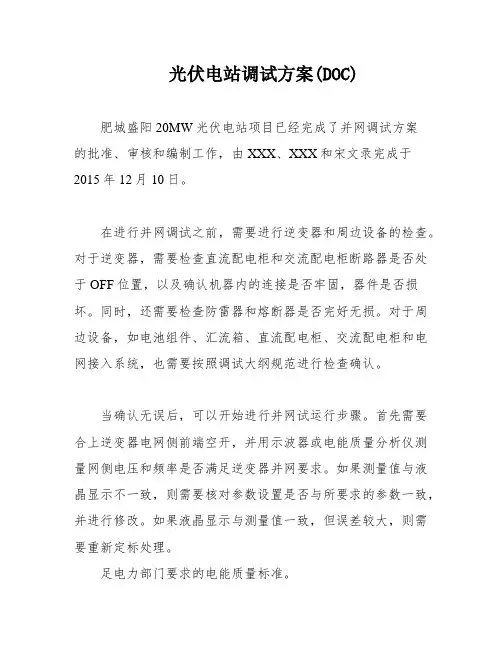

光伏电站调试方案引言一、调试前准备工作1.现场勘察和测量在进行光伏电站调试前，应对现场进行详细的勘察和测量工作。

包括测量太阳辐射强度、光伏电池板的安装角度和朝向等，并根据测量结果进行优化设计。

2.检查设备安装质量检查光伏电站的各种设备的安装质量，包括光伏电池板、逆变器、配电箱等。

确保设备安装正确、牢固可靠。

3.检查电网连接确认光伏电站与电网的连接是否正确，包括检查电缆的引入和接地情况，确保连接良好，防止电网故障引起的问题。

二、逐步调试各个设备1.光伏电池板调试对光伏电池板进行调试，包括检查光伏电池板的电压和电流等参数，确保其符合设计要求。

同时，检查光伏电池板的清洁状况，必要时进行清洗。

2.逆变器调试对逆变器进行调试，包括输入电压、输出电流和频率等参数的检查。

同时，确保逆变器的保护功能正常，能够及时发现和处理故障。

3.配电箱调试对配电箱进行调试，检查其输入和输出电流，确保电路连接正确，无短路和接触不良等问题。

同时，确认配电箱的安全保护功能完好，能够有效地保护系统设备。

4.电网连接调试对光伏电站与电网的连接进行调试，包括检查电缆的接头是否良好，确认电网的电压和频率等参数是否符合要求。

并进行适当的调整，确保光伏电站能够正常并安全地接入电网。

三、系统运行和性能测试1.光伏电站运行测试对光伏电站进行运行测试，包括检查光伏电池板的输出功率、逆变器的输出功率等。

同时还要查看运转中是否存在异常现象，如噪声、振动等。

2.系统性能测试对光伏电站的系统性能进行测试，包括光伏电池板的发电效率、逆变器的转换效率、系统的总体效率等。

测试结果应与设计要求进行对比，以确保系统的性能满足要求。

3.安全检查和保护测试对光伏电站的安全保护功能进行测试，包括过压保护、过流保护、电弧保护等。

同时，还要检查并测试光伏电池板的防雷和防火措施。

四、调试记录和总结在调试过程中，要详细记录调试的每个步骤和结果，以备后续参考。

同时，根据调试的情况，总结经验，发现问题并及时解决，以提高光伏电站的运行效率和可靠性。

光伏工程电气调试方案1.概述：2.调试流程：(1)材料准备：调试前需要准备好所需的材料和工具，如钳子、螺丝刀、绝缘胶带、万用表等。

(2)安装检查：检查光伏组件、支架、逆变器等设备的安装位置，确保其牢固可靠，并检查其与光伏阵列的连接是否正确。

(3)绝缘测试：使用万用表进行各设备绝缘测试，包括光伏组件、逆变器、电缆等，确保各部分之间的绝缘性能良好。

(4)确认电气连线：检查各设备之间的电气连线是否正确，包括光伏组件、逆变器、电网等，确保电流及信号正常传输。

(5)逆变器设置及调试：根据逆变器的规格和要求，设置并调试逆变器的相关参数，如输出功率、电流等。

确保逆变器能够正常运行，并连接到电网。

(6)并网调试：将逆变器连接至电网，并进行并网调试。

通过实时监测光伏发电系统的电流、电压、功率等参数，确保系统的电能输出符合要求，并能够与电网正常并网运行。

(7)故障检测与排除：在调试过程中，如果发现任何设备故障或异常运行现象，应立即进行故障检测，并采取相应的排除措施。

(8)调试记录：在调试过程中，应详细记录每个步骤的操作及结果，以及任何发现的问题和解决方案。

这将有助于对系统的运行状况进行评估和追踪。

3.安全措施：在进行电气调试时，应始终注意安全，遵循以下措施：(1)使用绝缘工具，并确保工具无损坏。

(2)在进行电气连接时断开电源。

(3)在进行高电压测试或操作时，佩戴绝缘手套和眼镜。

(4)在进行并网操作时，预先通知相关电力部门，并遵循其指引和要求。

4.结论：本电气调试方案提供了一个全面的调试流程，能够有效确保光伏系统的安全和高效运行。

调试人员应严格遵守此方案的要求，确保电气设备正常运行，并及时解决任何问题。

同时，调试过程中应注意安全措施，以保护人员和设备的安全。

光伏发电项目电气调试方案批准：日期：审核：日期：编制：日期：目录一、工程概况 (2)二、总则 (2)三、调试范围： (2)四、质量目标： (2)五、调试工作前期安排： (2)六、调试使用仪器： (3)七、调试工作人员 (3)八、调试内容： (3)九、具备送电的条件 (17)十、送电前的准备 (17)十一、质量保证措施 (18)十二、安全注意事项 (18)十三、其他 (19)一、工程概况本项目为屋顶分布式光伏电站，位于公司厂区内，布置总容量为X MW。

厂区内所有待用厂房均为彩钢板屋顶，光伏组件顺应厂房屋面坡度平铺，并网方式为“发电单元组合，全部集中上网”的统购统销10kV并网接入方式。

本工程采用工程总承包（EPC）方式建造，工作范围包括光伏场区（含光伏组件采购）、对侧接入系统开关站增容改造、送出线路、汇流站等全部工程。

二、总则1、本施工方案所有试验工作根据设计图纸,国标GB 50150-2016《电气装置安装工程电气设备交接试验标准》，GB/T14285-2006《继电保护及安全自动装置技术规范》及参照各设备生产厂技术数据及说明作为补充。

2、本施工方案只能作为本工程施工使用。

三、调试范围：1、箱变，站用变，高压柜。

2、站内二次继保装置。

3、低压电气设备。

4、其他四、质量目标：1、根据项目部计划要求，控制室等电气设备的调试工作并达到送/变电条件，同时进行现场设备的调试工作并达到试运行条件。

2、调试高压配电系统、电气传动控制系统，确保施工质量。

二次设备的调试保证接线正确，动作可靠。

五、调试工作前期安排：1、熟悉设计图纸，对各系统的原理性能、参数和要求达到的技术指标全面了解。

2、准备好调试所用的仪表，并熟悉这些仪表的性能和使用方法程序。

3、熟悉各种安全技术操作规程。

4、根据设计图纸、资料对所有的电气设备及元件的型号、规格进行检查，应符合设计要求。

5、根据设计图纸校核所有连接线路的正确性及电缆、导线的型号、规格应符合设计要求，并检查各连结处的接触情况，保证接触良好。

光伏电站电气调试方案一、调试前准备工作1.对光伏电站的电气设计进行审查，确保设计符合相关的标准和规范。

如果存在问题，及时进行修改和优化。

2.确认所有的电气设备和材料已经到位，并进行检查和测试，确保其质量符合要求。

3.进行必要的安全培训，使调试人员了解电气设备的操作规程和安全措施。

4.制定详细的调试计划，包括调试的步骤、时间安排和责任分工。

确保每个环节都得到充分的考虑。

二、调试步骤1.首先对光伏电站的电气系统进行基本的功能测试。

包括检查电气设备的供电情况、检查光伏组件的输出功率、检查逆变器的运行状态等。

如果发现问题，及时进行修复和调整。

2.对光伏电站的电气保护装置进行测试。

包括短路保护装置、过载保护装置、接地保护装置等。

确保这些装置的运行正常，能够及时有效地保护电气设备的安全。

3.对光伏电站的开关设备进行测试。

包括开关柜、断路器等。

检查其运行状态和动作可靠性，确保电气设备的正常运行。

4.对光伏电站的连接系统进行测试。

包括连接线路、插头插座等。

检查其连接是否稳固、接触是否良好，确保电气设备能够顺利地传输电能。

5.对光伏电站的监控系统进行测试。

包括数据采集设备、监控软件等。

检查其运行状态和数据准确性，确保能够及时有效地监测和管理电气设备的运行。

6.对光伏电站的电气系统进行整体测试。

包括对光伏组件的输出功率、逆变器的输出功率等进行测量和评估，以验证整个电气系统的性能和可靠性。

7.对光伏电站的应急设备进行测试。

包括备用电源、应急照明等。

确认这些设备能够在紧急情况下有效地提供电源支持和照明服务。

8.对光伏电站的远程通信系统进行测试。

包括与电网运营商的信息交互、与光伏电站的实时通信等。

确保电气系统能够正常地与外部系统进行数据交换和信息共享。

三、调试后的工作1.对调试结果进行总结和评估。

根据测试的情况和数据分析，提出相应的改进措施和优化建议，以提高光伏电站的电气系统性能和可靠性。

2.制定日常维护计划和检修计划，确保光伏电站的电气设备能够持续运行并保持良好的状态。

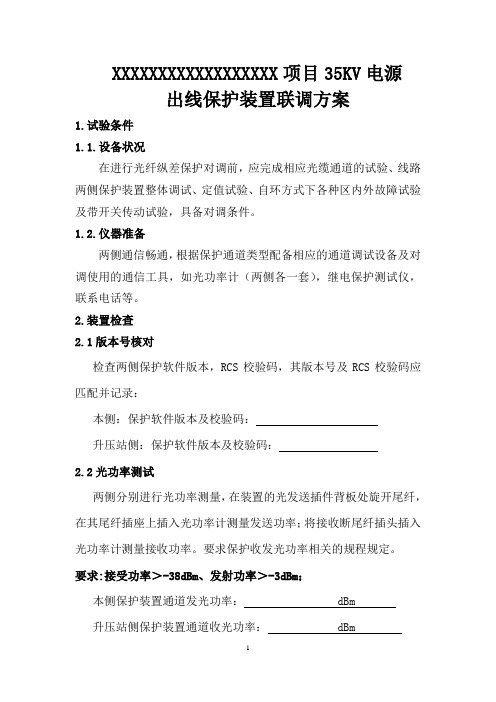

XXXXXXXXXXXXXXXXXX项目35KV电源出线保护装置联调方案1.试验条件1.1.设备状况在进行光纤纵差保护对调前，应完成相应光缆通道的试验、线路两侧保护装置整体调试、定值试验、自环方式下各种区内外故障试验及带开关传动试验，具备对调条件。

1.2.仪器准备两侧通信畅通，根据保护通道类型配备相应的通道调试设备及对调使用的通信工具，如光功率计（两侧各一套），继电保护测试仪，联系电话等。

2.装置检查2.1版本号核对检查两侧保护软件版本，RCS校验码，其版本号及RCS校验码应匹配并记录：本侧：保护软件版本及校验码：升压站侧：保护软件版本及校验码：2.2光功率测试两侧分别进行光功率测量，在装置的光发送插件背板处旋开尾纤，在其尾纤插座上插入光功率计测量发送功率；将接收断尾纤插头插入光功率计测量接收功率。

要求保护收发光功率相关的规程规定。

要求:接受功率＞-38dBm、发射功率＞-3dBm；本侧保护装置通道发光功率： dBm升压站侧保护装置通道收光功率： dBm升压站侧保护装置通道发光功率： dBm驱龙变侧保护装置通道A收光功率 dBm2.3通道告警功能检验将一侧光纤的“发”芯拔出。

两侧应发出通道中断告警信号。

（两侧轮流进行测试）一侧退差动保护压板，对侧应发出主保护退出告警信息。

（两侧轮流进行测试）结果：3.线路保护装置联调试验3.1检查电流传变值输入正常电流传变值输入正常运行定值，合上两侧开关，两侧退出差动主保护，本侧保护A、B、C三相分别加入0.1A、0.2A、0.3A对流，对保护对应显示相同电流值，A、B、C三相差流也为0.1A、0.2A、0.3A（两侧轮流测试）。

结果：3.2模拟线路正常运行，区内故障3.2.1检验电流差动功能合两侧开关，两侧同时模拟正方向单相故障（AO、BO、CO），相间故障（AB、BC、CA）（以下同，略去），两侧差动保护功能按要求正确动作。

结果：3.2.2模拟线路单端空载运行，区内故障合本侧开关，断对侧开关，本侧加入正向单相、相间故障，对侧加入全电压，本侧差动保护应能按要求正确动作。

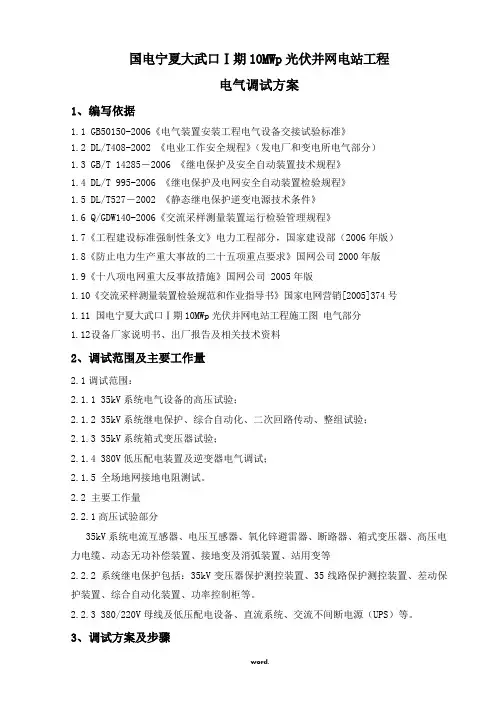

国电宁夏大武口Ⅰ期10MWp光伏并网电站工程电气调试方案1、编写依据1.1 GB50150-2006《电气装置安装工程电气设备交接试验标准》1.2 DL/T408-2002 《电业工作安全规程》（发电厂和变电所电气部分）1.3 GB/T 14285－2006 《继电保护及安全自动装置技术规程》1.4 DL/T 995-2006 《继电保护及电网安全自动装置检验规程》1.5 DL/T527－2002 《静态继电保护逆变电源技术条件》1.6 Q/GDW140-2006《交流采样测量装置运行检验管理规程》1.7《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）1.8《防止电力生产重大事故的二十五项重点要求》国网公司2000年版1.9《十八项电网重大反事故措施》国网公司 2005年版1.10《交流采样测量装置检验规范和作业指导书》国家电网营销[2005]374号1.11国电宁夏大武口Ⅰ期10MWp光伏并网电站工程施工图电气部分1.12设备厂家说明书、出厂报告及相关技术资料2、调试范围及主要工作量2.1调试范围：2.1.135kV系统电气设备的高压试验；2.1.235kV系统继电保护、综合自动化、二次回路传动、整组试验；2.1.335kV系统箱式变压器试验；2.1.4380V低压配电装置及逆变器电气调试；2.1.5全场地网接地电阻测试。

2.2 主要工作量2.2.1高压试验部分35kV系统电流互感器、电压互感器、氧化锌避雷器、断路器、箱式变压器、高压电力电缆、动态无功补偿装置、接地变及消弧装置、站用变等2.2.2 系统继电保护包括：35kV变压器保护测控装置、35线路保护测控装置、差动保护装置、综合自动化装置、功率控制柜等。

2.2.3 380/220V母线及低压配电设备、直流系统、交流不间断电源（UPS）等。

3、调试方案及步骤3.1施工准备3.1.1组织工程技术人员熟悉图纸，了解设计意图，明确调试工作范围。

中电投河北沽源50MWp光伏发电工程电气调试方案1、编写根据1.1 GB50150-《电气装置安装工程电气设备交接试验原则》1.2 DL/T408- 《电业工作安全规程》（发电厂和变电所电气部分）1.3 GB/T 14285－《继电保护及安全自动装置技术规程》1.4 DL/T 995- 《继电保护及电网安全自动装置检查规程》1.5 DL/T527－《静态继电保护逆变电源技术条件》1.6 Q/GDW140-《交流采样测量装置运行检查管理规程》1.7《工程建设原则强制性条文》电力工程部分，国家建设部（）1.8《防止电力生产重大事故旳二十五项重点规定》国网企业1.9《十八项电网重大反事故措施》国网企业1.11中电投河北沽源50MWp光伏工程施工图电气部分1.12设备厂家阐明书、出厂汇报及有关技术资料2、调试范围及重要工作量2.1调试范围：2.1.135kV系统电气设备旳高压试验；2.1.235kV系统箱式变压器试验；2.1.3380V低压配电装置及逆变器电气调试；2.1.4全场地网接地电阻测试。

2.2 重要工作量2.2.1高压试验部分2.2.1.1 35kV系统箱式变压器、高压电力电缆等2.2.1.2 315v母线及低压配电设备、直流系统等。

3、调试方案及环节3.1施工准备3.1.1组织工程技术人员熟悉图纸，理解设计意图，明确调试工作范围。

3.1.2搜集到货设备旳资料及出厂试验汇报，检查设备二次线应符合设计规定。

3.2调试工序安排电气设备高压试验调试工作在设备安装就位后进行；调试工作应与安装紧密配合，制定合理旳工序，保证工程有序进行。

3.3重要试验及调试检查项目：3.3.1变压器试验：3.3.1.1测量绕组连同套管旳直流电阻；3.3.1.2检查所有分接头旳变压比；3.3.1.3检查变压器旳三相组别；3.3.1.4测量绕组连同套管旳绝缘电阻和吸取比；3.3.1.6 绝缘油试验（外委）；3.3.1.7 绕组连同套管交流耐压试验；3.3.1.8额定电压下旳冲击合闸试验；3.3.1.9检查相位；3.3.2.高压电缆试验3.3.2.1检查电缆相位3.3.2.2电缆试前绝缘测量3.3.2.3电缆交流耐压试验3.3.2.4电缆试后绝缘测量3.3.3避雷器试验3.3.3.1避雷器试前绝缘测量3.3.3.2避雷器直流泄露试验3.3.3.3避雷器试后绝缘测量3.3.4接地电阻试验3.3.4.1接地电阻值应符合设计规定（≤4Ω）3.3.5.1绝缘电阻检查3.3.5.1.1用1000V摇表对装置各导电回路对地、导电回路之间进行绝缘检查。

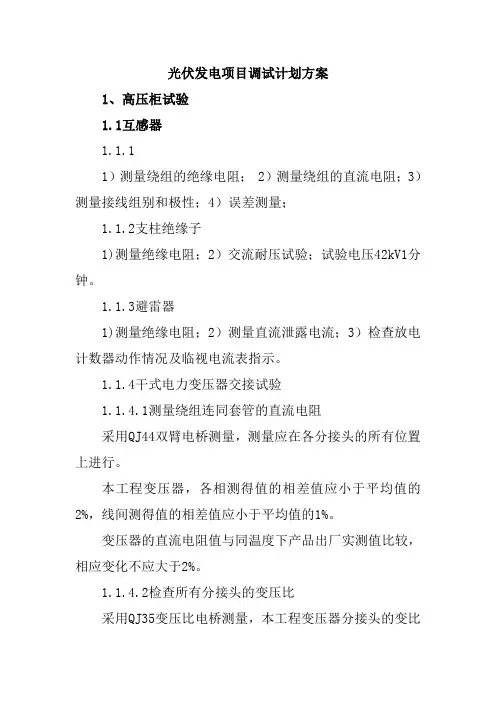

光伏发电项目调试计划方案1、高压柜试验1.1互感器1.1.11）测量绕组的绝缘电阻； 2）测量绕组的直流电阻；3）测量接线组别和极性；4）误差测量；1.1.2支柱绝缘子1)测量绝缘电阻；2）交流耐压试验；试验电压42kV1分钟。

1.1.3避雷器1)测量绝缘电阻；2）测量直流泄露电流；3）检查放电计数器动作情况及临视电流表指示。

1.1.4干式电力变压器交接试验1.1.4.1测量绕组连同套管的直流电阻采用QJ44双臂电桥测量，测量应在各分接头的所有位置上进行。

本工程变压器，各相测得值的相差值应小于平均值的2%，线间测得值的相差值应小于平均值的1%。

变压器的直流电阻值与同温度下产品出厂实测值比较，相应变化不应大于2%。

1.1.4.2检查所有分接头的变压比采用QJ35变压比电桥测量，本工程变压器分接头的变比与产品出厂铭牌数据相比，应无明显差别，电压调节切换应符合变压比的规律。

变压器变比误差在额定分接头位置不得超过±1%铭片标称值。

1.1.4.3检查变压器的三极结线组别和极性检查采用QJ35变压比电桥测试，其结线组别和极性必须与设计及出厂铭牌上的标记和外壳上的符号相符。

1.1.4.4测量绕组连同套管的绝缘电阻、吸收比或极化指数采用2500V兆欧表和1000V兆欧表测量，其绝缘电阻值不应低于出厂试验值的70%。

吸收比为60S/15S的比值，在规定的湿度范围内和常温下不应小于1.3，线绝缘层应完整，无缺损变位现象。

1.1.4.5变压器温度控制装置试验按照产品说明书进行调整整定，手动启动通风应正常自动启动按照设定值应工作正常，超温报警及超温跳闸保护应符合招标文件及设计图纸要求。

1.1.4.6变压器保护装置调试变压器保护装置整定值应符合设计及供电局的规定，操作及联动试验应正确，联锁保护信号：有过流及速断，零序电流、超温报警及跳闸开关状态，其动作、报警和指示应正确。

1.1.4.7额定电压下的冲击合闸试验在额定电压下对变压器冲击合闸试验应进行5次，第一次受电后持续时间应大于10min，变压器应无异常现象，冲击合闸宜在变压器的高压侧进行，每次间隔时间宜为5min。

光伏发电项目并网调试方案光伏发电项目并网调试是确保光伏发电系统正常运行的重要环节，也是项目建成后的最后一步。

并网调试的目的是检验并确认光伏发电系统的各项功能和性能是否符合设计要求，保证系统能够正常投入运行。

下面将介绍一份光伏发电项目并网调试方案，具体内容如下：一、调试前准备工作1.确认光伏发电系统的设计文件和相关资料齐全准确。

2.检查光伏发电系统的设备、电缆等是否安装完好，是否符合安全要求。

3.确认光伏发电系统的参数设置符合设计要求，包括逆变器参数、配网参数等。

4.确认光伏发电系统的保护装置正常运行，能够有效保护系统设备免受过载、短路等异常情况的影响。

二、并网前的准备工作1.根据并网要求，向电力公司递交并网申请，并获得相关许可证。

2.检查光伏发电系统与配网之间的电缆、保护装置等是否连接正确。

3.向电力公司通报光伏发电系统的投运时间和容量，确保配网的安全稳定。

三、并网调试流程1.检查并调试光伏发电系统的电气参数，包括电压、电流、频率等。

2.检查并调试逆变器的参数，确保输出的交流电能符合标准要求。

3.检查逆变器接地及旁路保护，保证逆变器设备符合安全要求。

4.将光伏发电系统的输出线路与配网连接，进行并网调试。

5.向电力公司提交并网调试报告，确认系统运行正常合格。

四、并网后的监测和运行1.在系统并网后，要对系统进行持续的监测和运行。

2.定期检查并清理光伏发电系统的太阳能电池板，保持其高效发电。

3.定期对逆变器进行检查和维护，确保其正常运行。

4.定期对配网线路和电缆进行检查，保证系统安全可靠。

五、并网调试的注意事项1.在并网调试过程中，要遵守电力公司的相关规定，确保安全生产。

2.在并网调试前，要认真分析系统可能出现的问题，做好预案。

3.在并网调试过程中，要随时监测光伏发电系统的运行情况，及时处理异常情况。

4.并网调试过程中要密切配合电力公司的工作，确保顺利完成并网调试。

通过以上光伏发电项目并网调试方案的执行，可以有效保证光伏发电系统的顺利投运和正常运行。
