探究220kV线路光纤差动保护联调方案

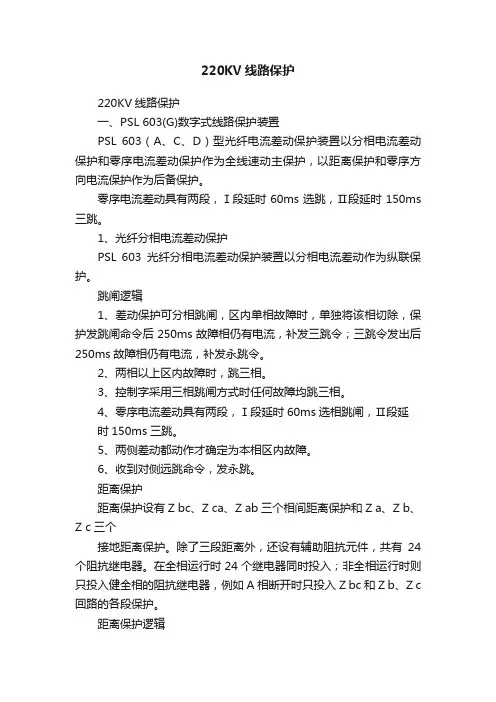

220KV线路保护220KV线路保护一、PSL 603(G)数字式线路保护装置PSL 603（A、C、D）型光纤电流差动保护装置以分相电流差动保护和零序电流差动保护作为全线速动主保护，以距离保护和零序方向电流保护作为后备保护。

零序电流差动具有两段，Ⅰ段延时60ms选跳，Ⅱ段延时150ms 三跳。

1、光纤分相电流差动保护PSL 603光纤分相电流差动保护装置以分相电流差动作为纵联保护。

跳闸逻辑1、差动保护可分相跳闸，区内单相故障时，单独将该相切除，保护发跳闸命令后250ms故障相仍有电流，补发三跳令；三跳令发出后250ms故障相仍有电流，补发永跳令。

2、两相以上区内故障时，跳三相。

3、控制字采用三相跳闸方式时任何故障均跳三相。

4、零序电流差动具有两段，Ⅰ段延时60ms选相跳闸，Ⅱ段延时150ms三跳。

5、两侧差动都动作才确定为本相区内故障。

6、收到对侧远跳命令，发永跳。

距离保护距离保护设有Z bc、Z ca、Z ab三个相间距离保护和Z a、Z b、Z c三个接地距离保护。

除了三段距离外，还设有辅助阻抗元件，共有24 个阻抗继电器。

在全相运行时24个继电器同时投入；非全相运行时则只投入健全相的阻抗继电器，例如A相断开时只投入Z bc和Z b、Z c 回路的各段保护。

距离保护逻辑1、接地距离Ⅰ段保护区内短路故障时，ZΦI动作后经T2延时（一般整定为零）由或门H4、H2至选相元件控制的回路跳闸；跳闸脉冲由跳闸相过流元件自保持，直到跳闸相电流元件返回才收回跳闸脉冲。

相间故障ZΦΦI动作后经T3延时（一般整为零）由或门H7、H18、H19进行三相跳闸，当KG1.8=1时（相间故障永跳），保护直接经由或门H14、H22、H21永跳。

I段II段距离保护分别经与门Y7、Y8、Y9、Y10由振荡闭锁元件控制，振荡闭锁元件可经由控制字选择退出。

2、当选相元件拒动时，H2的输出经Y19、H23、选相拒动时间延时元件T8（150ms）、H24、H19进行三相跳闸；因故单相运行时，同样经T8延时实现三相跳闸。

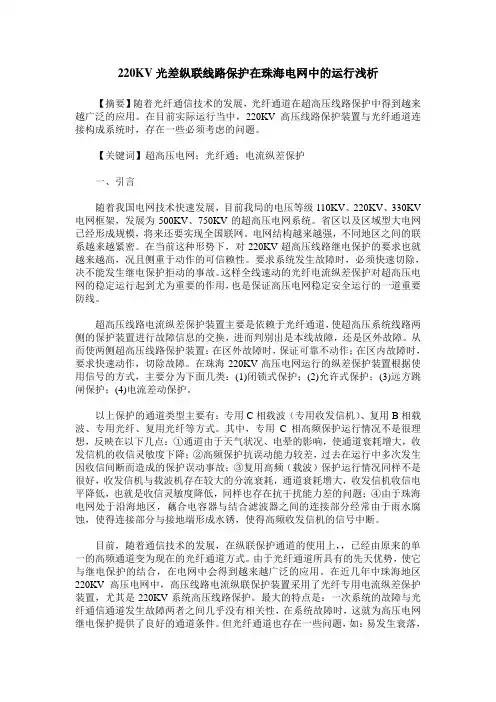

220KV光差纵联线路保护在珠海电网中的运行浅析【摘要】随着光纤通信技术的发展，光纤通道在超高压线路保护中得到越来越广泛的应用。

在目前实际运行当中，220KV高压线路保护装置与光纤通道连接构成系统时，存在一些必须考虑的问题。

【关键词】超高压电网；光纤通；电流纵差保护一、引言随着我国电网技术快速发展，目前我局的电压等级110KV、220KV、330KV 电网框架，发展为500KV、750KV的超高压电网系统。

省区以及区域型大电网已经形成规模，将来还要实现全国联网。

电网结构越来越强，不同地区之间的联系越来越紧密。

在当前这种形势下，对220KV超高压线路继电保护的要求也就越来越高，况且侧重于动作的可信赖性。

要求系统发生故障时，必须快速切除，决不能发生继电保护拒动的事故。

这样全线速动的光纤电流纵差保护对超高压电网的稳定运行起到尤为重要的作用，也是保证高压电网稳定安全运行的一道重要防线。

超高压线路电流纵差保护装置主要是依赖于光纤通道，使超高压系统线路两侧的保护装置进行故障信息的交换，进而判别出是本线故障，还是区外故障。

从而使两侧超高压线路保护装置：在区外故障时，保证可靠不动作；在区内故障时，要求快速动作，切除故障。

在珠海220KV高压电网运行的纵差保护装置根据使用信号的方式，主要分为下面几类：(1)闭锁式保护；(2)允许式保护；(3)远方跳闸保护；(4)电流差动保护。

以上保护的通道类型主要有：专用C相载波（专用收发信机）、复用B相载波、专用光纤、复用光纤等方式。

其中，专用C相高频保护运行情况不是很理想，反映在以下几点：①通道由于天气状况、电晕的影响，使通道衰耗增大，收发信机的收信灵敏度下降；②高频保护抗误动能力较差，过去在运行中多次发生因收信间断而造成的保护误动事故；③复用高频（载波）保护运行情况同样不是很好，收发信机与载波机存在较大的分流衰耗，通道衰耗增大，收发信机收信电平降低，也就是收信灵敏度降低，同样也存在抗干扰能力差的问题；④由于珠海电网处于沿海地区，藕合电容器与结合滤波器之间的连接部分经常由于雨水腐蚀，使得连接部分与接地端形成水锈，使得高频收发信机的信号中断。

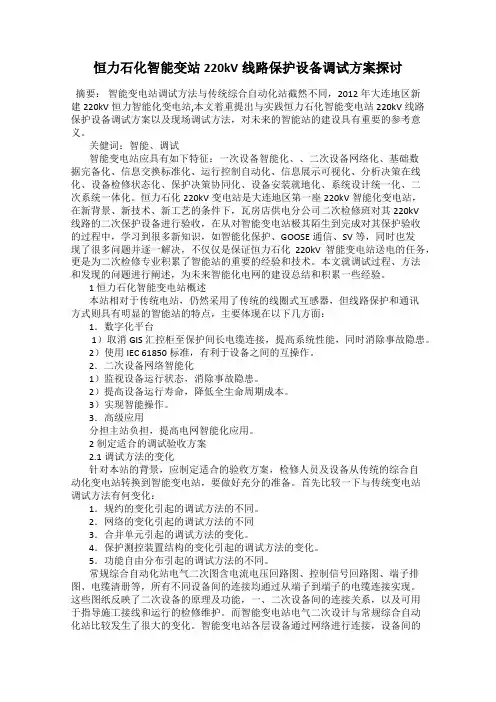

恒力石化智能变站220kV线路保护设备调试方案探讨摘要：智能变电站调试方法与传统综合自动化站截然不同，2012年大连地区新建220kV恒力智能化变电站,本文着重提出与实践恒力石化智能变电站220kV线路保护设备调试方案以及现场调试方法，对未来的智能站的建设具有重要的参考意义。

关健词：智能、调试智能变电站应具有如下特征：一次设备智能化、、二次设备网络化、基础数据完备化、信息交换标准化、运行控制自动化、信息展示可视化、分析决策在线化、设备检修状态化、保护决策协同化、设备安装就地化、系统设计统一化、二次系统一体化。

恒力石化220kV变电站是大连地区第一座220kV智能化变电站，在新背景、新技术、新工艺的条件下，瓦房店供电分公司二次检修班对其220kV线路的二次保护设备进行验收，在从对智能变电站极其陌生到完成对其保护验收的过程中，学习到很多新知识，如智能化保护、GOOSE通信、SV等，同时也发现了很多问题并逐一解决，不仅仅是保证恒力石化220kV智能变电站送电的任务，更是为二次检修专业积累了智能站的重要的经验和技术。

本文就调试过程、方法和发现的问题进行阐述，为未来智能化电网的建设总结和积累一些经验。

1 恒力石化智能变电站概述本站相对于传统电站，仍然采用了传统的线圈式互感器，但线路保护和通讯方式则具有明显的智能站的特点，主要体现在以下几方面：1．数字化平台1）取消GIS汇控柜至保护间长电缆连接，提高系统性能，同时消除事故隐患。

2）使用IEC 61850标准，有利于设备之间的互操作。

2．二次设备网络智能化1）监视设备运行状态，消除事故隐患。

2）提高设备运行寿命，降低全生命周期成本。

3）实现智能操作。

3．高级应用分担主站负担，提高电网智能化应用。

2制定适合的调试验收方案2.1调试方法的变化针对本站的背景，应制定适合的验收方案，检修人员及设备从传统的综合自动化变电站转换到智能变电站，要做好充分的准备。

首先比较一下与传统变电站调试方法有何变化：1．规约的变化引起的调试方法的不同。

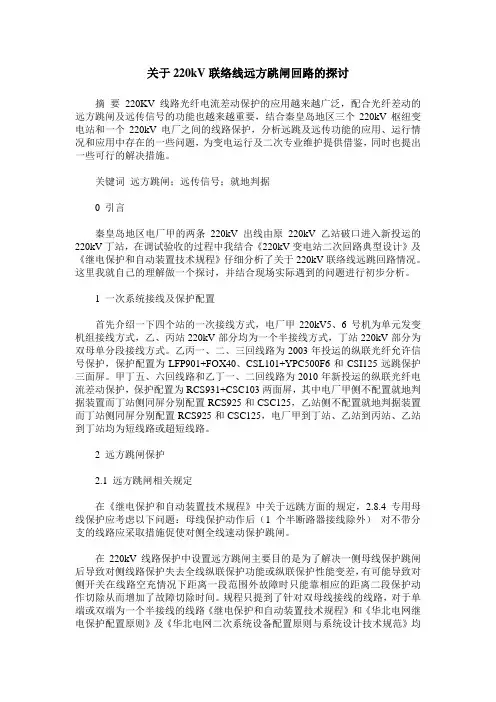

关于220kV联络线远方跳闸回路的探讨摘要220KV线路光纤电流差动保护的应用越来越广泛，配合光纤差动的远方跳闸及远传信号的功能也越来越重要，结合秦皇岛地区三个220kV枢纽变电站和一个220kV电厂之间的线路保护，分析远跳及远传功能的应用、运行情况和应用中存在的一些问题，为变电运行及二次专业维护提供借鉴，同时也提出一些可行的解决措施。

关键词远方跳闸；远传信号；就地判据0 引言秦皇岛地区电厂甲的两条220kV出线由原220kV乙站破口进入新投运的220kV丁站，在调试验收的过程中我结合《220kV变电站二次回路典型设计》及《继电保护和自动装置技术规程》仔细分析了关于220kV联络线远跳回路情况。

这里我就自己的理解做一个探讨，并结合现场实际遇到的问题进行初步分析。

1 一次系统接线及保护配置首先介绍一下四个站的一次接线方式，电厂甲220kV5、6号机为单元发变机组接线方式，乙、丙站220kV部分均为一个半接线方式，丁站220kV部分为双母单分段接线方式。

乙丙一、二、三回线路为2003年投运的纵联光纤允许信号保护，保护配置为LFP901+FOX40、CSL101+YPC500F6和CSI125远跳保护三面屏。

甲丁五、六回线路和乙丁一、二回线路为2010年新投运的纵联光纤电流差动保护，保护配置为RCS931+CSC103两面屏，其中电厂甲侧不配置就地判据装置而丁站侧同屏分别配置RCS925和CSC125，乙站侧不配置就地判据装置而丁站侧同屏分别配置RCS925和CSC125，电厂甲到丁站、乙站到丙站、乙站到丁站均为短线路或超短线路。

2 远方跳闸保护2.1 远方跳闸相关规定在《继电保护和自动装置技术规程》中关于远跳方面的规定，2.8.4 专用母线保护应考虑以下问题：母线保护动作后（1 个半断路器接线除外）对不带分支的线路应采取措施促使对侧全线速动保护跳闸。

在220kV线路保护中设置远方跳闸主要目的是为了解决一侧母线保护跳闸后导致对侧线路保护失去全线纵联保护功能或纵联保护性能变差，有可能导致对侧开关在线路空充情况下距离一段范围外故障时只能靠相应的距离二段保护动作切除从而增加了故障切除时间。

220kV 线路保护配置及运转方式大要220kV 踏九线线路保护装置由两套独立的、配置相同保护功能的保护装置构成。

两套装置配置了光纤差动保护、零序保护、距离保护。

两套装置都带有重合闸功能，此中 2 号保护装置单相重合闸启用。

光纤差动保护输电线路保护采纳光纤通道后因为通讯容量很大所过去往做成分相式的电流纵差保护。

输电线路分相电流纵差保护自己有选相功能，哪一相纵差保护动作那一相就是故障相。

输电线路双侧的电流信号经过编码成码流形式而后变换成光的信号经光纤输出。

传递的信号可以是包含了幅值和相位信息在内的该侧电流的刹时价，保护装置收到输入的光信号后先变换成电信号再与本侧的电流信号构成纵差保护。

纵联电流差动继电器的原理I CD31 2I 0dzI dzI许继差动特征四方差动特性本装置差动保护由故障重量差动、稳态量差动及零序差动保护构成。

差动保护采纳每周波 96 点采样，因为高采样率，差动保护可以进行短窗相量算法实现迅速动作，使典型动作时间小于 20ms。

故障重量差动保护敏捷度高，不受负荷电流的影响，拥有很强的耐过渡电阻能力，对于大多数故障都能迅速出口；稳态量差动及零序差动则作为故障重量差动保护的增补。

比率制动特征动作方程以下：..I M I N I CDset....I M I N KI M I N （3）（4）************************************************************** ***************讲解例子I dMI M I N NE S E RTA TA K r(a)系统图IqdI r(b) 动作特征E S MI M I NNE R E SMI M I N NTA TA TA I K TAI K(c) 内部短路(d) 外面短路图2-29 纵联电流差动保护原理设流过双侧保护的电流I M、I N以母线流向被保护的线路方向规定为其正方向，如图中箭头方向所示。

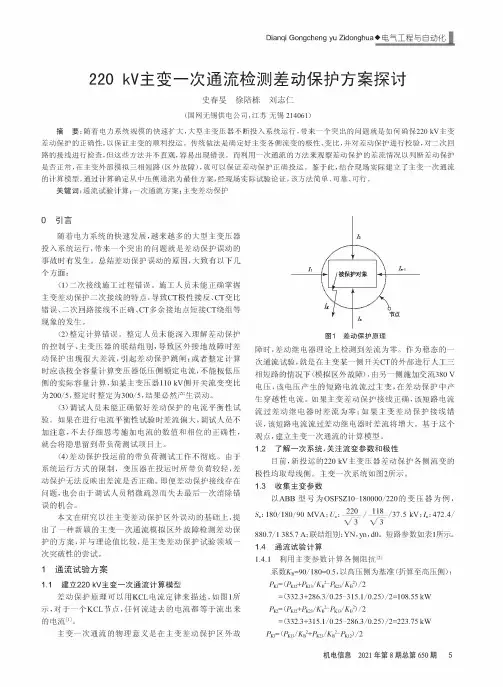

Dianqi Gongcheng yu Zidonghua♦电气工程与自动化220kV主变一次通流检测差动保护方案探讨史春旻徐陪栋刘志仁(国网无锡供电公司，江苏无锡214061)摘要：随着电力系统规模的快速扩大，大型主变压器不断投入系统运行，带来一个突出的问题就是如何确保220kV主变差动保护的正确性，以保证主变的顺利投运。

传统做法是确定好主变各侧流变的极性、变比，并对差动保护进行校验，对二次回路的接线进行检查，但这些方法并不，出。

利一次流的方法来差动保护的差流情况以判断差动保护是否正常,在主变外部模拟三相路(区外)，就可以保证差动保护正确投运。

，主变一次流的计算模型，确定从中压侧通流，验论证，该方法简单、、行。

关键词：通流验一次流主变差动保护0引言随着电力系统的快速发展，越来越多的大型主变压器投入系统运行，带来一个突出的问题就是差动保护动的。

差动保护动的，大以个(1)二次接线施工过程错误。

施工人员未能正确掌握主变差动保护二次接线的，CT极性接、CT变比错误、二次回路接线不正确、CT多余接地点短接CT绕组等的。

(2)整定计算错误。

整定人员未能深入理解差动保护的控制字、主变压器的，外接差动保护出大差流，差动保护定变压器低压侧定电流，不压侧的 ，如主变压器110kV侧流变变比为200/5,整定时整定为300/5,结果必然产生误动。

(3)正确做好差动保护的电流平衡性试验。

如在进行电流性验差流偏大，不意，不去仔细思考电流的数值和相位的正确性，就会将隐患留到带负荷测试项目上。

(4)差动保护投运前的带负荷测作不彻底。

由系统运行方式的限制，变压器在投运时所带负荷较轻，差动保护无法映出差流是正确。

即便差动保护接线存在问题，也会由于调试人员稍微疏忽而失去最后一次消除错的机会。

本文在研究以往主变差动保护区外误动的基础上，提出了一种新颖的主变一次流模拟外检测差动保护的，并与值比较，是主变差动保护验领域一次突破性的尝。

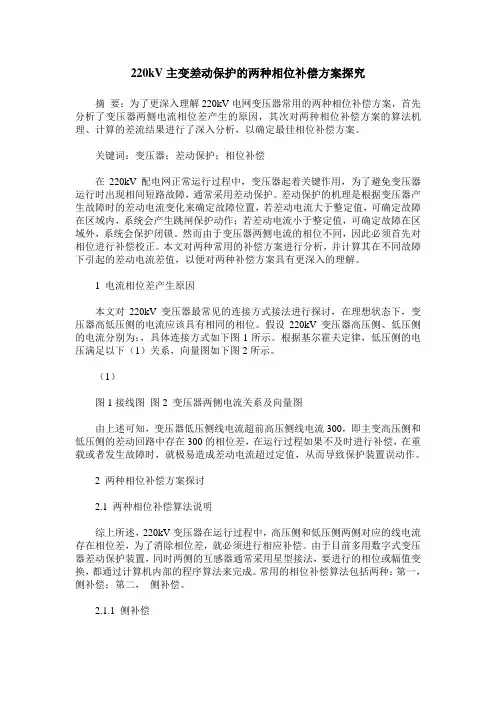

220kV主变差动保护的两种相位补偿方案探究摘要：为了更深入理解220kV电网变压器常用的两种相位补偿方案，首先分析了变压器两侧电流相位差产生的原因，其次对两种相位补偿方案的算法机理、计算的差流结果进行了深入分析，以确定最佳相位补偿方案。

关键词：变压器；差动保护；相位补偿在220kV配电网正常运行过程中，变压器起着关键作用，为了避免变压器运行时出现相间短路故障，通常采用差动保护。

差动保护的机理是根据变压器产生故障时的差动电流变化来确定故障位置，若差动电流大于整定值，可确定故障在区域内，系统会产生跳闸保护动作；若差动电流小于整定值，可确定故障在区域外，系统会保护闭锁。

然而由于变压器两侧电流的相位不同，因此必须首先对相位进行补偿校正。

本文对两种常用的补偿方案进行分析，并计算其在不同故障下引起的差动电流差值，以便对两种补偿方案具有更深入的理解。

1 电流相位差产生原因本文对220kV变压器最常见的连接方式接法进行探讨，在理想状态下，变压器高低压侧的电流应该具有相同的相位。

假设220kV变压器高压侧、低压侧的电流分别为：，具体连接方式如下图1所示。

根据基尔霍夫定律，低压侧的电压满足以下（1）关系，向量图如下图2所示。

（1）图1接线图图2 变压器两侧电流关系及向量图由上述可知，变压器低压侧线电流超前高压侧线电流300，即主变高压侧和低压侧的差动回路中存在300的相位差，在运行过程如果不及时进行补偿，在重载或者发生故障时，就极易造成差动电流超过定值，从而导致保护装置误动作。

2 两种相位补偿方案探讨2.1 两种相位补偿算法说明综上所述，220kV变压器在运行过程中，高压侧和低压侧两侧对应的线电流存在相位差，为了消除相位差，就必须进行相应补偿。

由于目前多用数字式变压器差动保护装置，同时两侧的互感器通常采用星型接法，要进行的相位或幅值变换，都通过计算机内部的程序算法来完成。

常用的相位补偿算法包括两种：第一，侧补偿；第二，侧补偿。

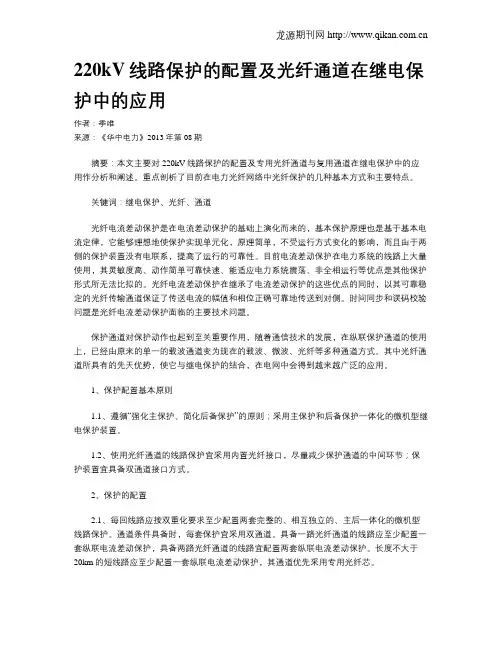

220kV线路保护的配置及光纤通道在继电保护中的应用作者：季唯来源：《华中电力》2013年第08期摘要：本文主要对220kV线路保护的配置及专用光纤通道与复用通道在继电保护中的应用作分析和阐述。

重点剖析了目前在电力光纤网络中光纤保护的几种基本方式和主要特点。

关键词：继电保护、光纤、通道光纤电流差动保护是在电流差动保护的基础上演化而来的，基本保护原理也是基于基本电流定律，它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，而且由于两侧的保护装置没有电联系，提高了运行的可靠性。

目前电流差动保护在电力系统的线路上大量使用，其灵敏度高、动作简单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比拟的。

光纤电流差动保护在继承了电流差动保护的这些优点的同时，以其可靠稳定的光纤传输通道保证了传送电流的幅值和相位正确可靠地传送到对侧。

时间同步和误码校验问题是光纤电流差动保护面临的主要技术问题。

保护通道对保护动作也起到至关重要作用，随着通信技术的发展，在纵联保护通道的使用上，已经由原来的单一的载波通道变为现在的载波、微波、光纤等多种通道方式。

其中光纤通道所具有的先天优势，使它与继电保护的结合，在电网中会得到越来越广泛的应用。

1、保护配置基本原则1.1、遵循“强化主保护、简化后备保护”的原则；采用主保护和后备保护一体化的微机型继电保护装置。

1.2、使用光纤通道的线路保护宜采用内置光纤接口，尽量减少保护通道的中间环节；保护装置宜具备双通道接口方式。

2、保护的配置2.1、每回线路应按双重化要求至少配置两套完整的、相互独立的、主后一体化的微机型线路保护。

通道条件具备时，每套保护宜采用双通道。

具备一路光纤通道的线路应至少配置一套纵联电流差动保护，具备两路光纤通道的线路宜配置两套纵联电流差动保护。

长度不大于20km的短线路应至少配置一套纵联电流差动保护，其通道优先采用专用光纤芯。

2.2、同杆并架部分长度超过5km或超过线路全长30%的线路应配置两套纵联电流差动保护；存在旁路代运行方式的同杆并架线路可配一套纵联电流差动保护和一套传输分相命令的纵联距离保护。

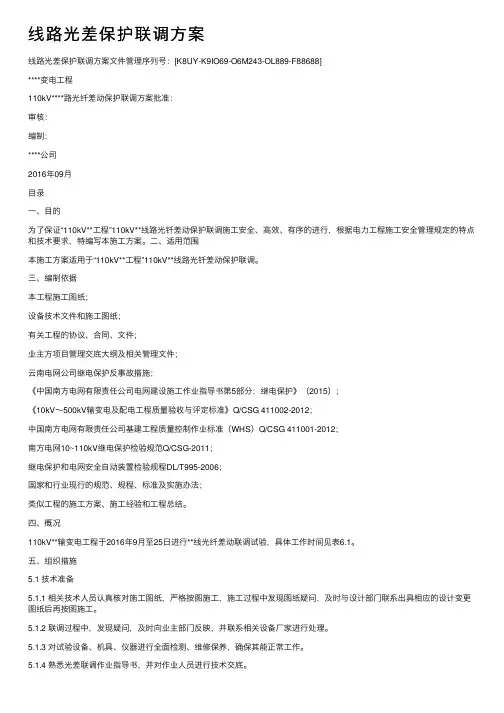

线路光差保护联调⽅案线路光差保护联调⽅案⽂件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]****变电⼯程110kV****路光纤差动保护联调⽅案批准：审核：编制：****公司2016年09⽉⽬录⼀、⽬的为了保证“110kV**⼯程”110kV**线路光钎差动保护联调施⼯安全、⾼效、有序的进⾏，根据电⼒⼯程施⼯安全管理规定的特点和技术要求，特编写本施⼯⽅案。

⼆、适⽤范围本施⼯⽅案适⽤于“110kV**⼯程”110kV**线路光钎差动保护联调。

三、编制依据本⼯程施⼯图纸；设备技术⽂件和施⼯图纸；有关⼯程的协议、合同、⽂件；业主⽅项⽬管理交底⼤纲及相关管理⽂件；云南电⽹公司继电保护反事故措施；《中国南⽅电⽹有限责任公司电⽹建设施⼯作业指导书第5部分：继电保护》（2015）；《10kV～500kV输变电及配电⼯程质量验收与评定标准》Q/CSG 411002-2012；中国南⽅电⽹有限责任公司基建⼯程质量控制作业标准（WHS）Q/CSG 411001-2012；南⽅电⽹10~110kV继电保护检验规范Q/CSG-2011；继电保护和电⽹安全⾃动装置检验规程DL/T995-2006；国家和⾏业现⾏的规范、规程、标准及实施办法；类似⼯程的施⼯⽅案、施⼯经验和⼯程总结。

四、概况110kV**输变电⼯程于2016年9⽉⾄25⽇进⾏**线光纤差动联调试验，具体⼯作时间见表6.1。

五、组织措施5.1 技术准备5.1.1 相关技术⼈员认真核对施⼯图纸，严格按图施⼯，施⼯过程中发现图纸疑问，及时与设计部门联系出具相应的设计变更图纸后再按图施⼯。

5.1.2 联调过程中，发现疑问，及时向业主部门反映，并联系相关设备⼚家进⾏处理。

5.1.3 对试验设备、机具、仪器进⾏全⾯检测、维修保养，确保其能正常⼯作。

5.1.4 熟悉光差联调作业指导书，并对作业⼈员进⾏技术交底。

5.2 组织措施项⽬经理：***项⽬总⼯：***现场施⼯负责⼈：罗志富安全负责⼈：陈应⾼质量员：沈永林调试作业组长：陈刚110kV**变侧调试⼈员：陈刚吴琼松线路对侧调试⼈员：相关设备产权所属单位委派的调试⼈员5.3⼈员主要职责明确岗位职责的主要⽬的是为了能够更好地解决责、权、利的关系，充分调动职⼯的积极性，形成激励机制、动⼒机制、⾃我约束机制，促进施⼯处内部的管理⼯作。

220kV线路保护对调方案1. 试验目的通过与对侧变电站进行保护对调来检验光纤通道质量以及单装置无法验证的与光线通道相关的保护逻辑。

2. 人员要求继保调试人员两名。

3. 试验仪器继保仪及线包一套，万用表一个，光功率计一个，小一字螺丝刀一把，可联系上对侧并保持通话的电话一部。

4. 试验条件线路保护及相关回路和光纤通道已完善，保护柜有供继保仪取电的220V交流电源。

5. 风险预控测试光功率时防止损坏尾纤及光纤接口，保持光纤接口洁净。

6. 试验步骤主一和主二分别按照一下步骤进行试验。

6.1. 确定极性和变比打电话跟对侧确定差动CT极性和变比，极性取向必需是相对的，一般都以母线流向线路为正取差动CT极性。

6.2. 测试光功率打电话跟对侧协调好测试光发送功率和光接收功率的时间，避免重叠，然后分别测试并交换数据；查看并记录保护通道状态参数，如纵联码和通道延时等。

6.3. 采样和投退保护两侧轮流就电流分别对两个通道进行采样，并交换数据；两侧分别在开入量菜单查看并核对对侧的保护投退状态。

6.4. 差动允许式逻辑校验两侧分别按照以下步骤对两个通道进行试验。

6.4.1本侧合位对侧分位：本侧做纵联保护动作，本侧保护动作出口，对侧保护不动。

6.4.2本侧分位对侧合位：对侧做纵联保护动作，对侧保护动作出口，本侧保护不动。

6.4.3本侧合位对侧合位：本侧做纵联保护动作，对侧保护动作出口，本侧保护动作出口。

对侧做纵联保护动作，对侧保护动作出口，本侧保护动作出口。

6.4.4本侧“远跳受本侧控制”置“1”时：对侧发远跳令（短接点），本侧收远跳令，当本侧保护起动时，本侧保护动作出口。

（无视对侧）6.4.5对侧“远跳受本侧控制”置“1”时：本侧发远跳令（短接点），对侧收远跳令，当侧保护起动时，对侧保护动作出口。

（无视本侧）6.4.6本侧“远跳受本侧控制”置“0”时：对侧发远跳令（短接点），本侧收远跳令，本侧保护直接动作出口。

（无视对侧）6.4.7对侧“远跳受本侧控制”置“0”时：本侧发远跳令（短接点），对侧收远跳令，对侧保护直接动作出口。

220KV线路光纤差动保护通道中断故障分析及处理发表时间：2019-01-21T15:19:53.750Z 来源：《电力设备》2018年第25期作者：穆文联[导读] 【摘要】：现如今220KV以上线路保护已100%配备光纤差动保护，因此光纤通道正常运行以及故障的快速处理就越显的重要。

(国网邯郸供电公司河北邯郸 056000)【摘要】：现如今220KV以上线路保护已100%配备光纤差动保护，因此光纤通道正常运行以及故障的快速处理就越显的重要。

当前光纤通道故障形式多样，根据专业分工，将涉及到本侧保护专业、本侧通讯专业、对侧保护专业、对侧通讯专业，因此由于多专业的协调问题一个简单光纤接头接触不良故障往往需要1天甚至更长时间方能处理，这样将严重影响到光线差动保护的正常运行。

本文通过对光纤保护种类、常见光障形式、常规分析方法、工作协调及创新故障查找方式等方面展开分析，对光纤通道故障的快速处理，确保电网的安全运行，提供一种思路。

【关键词】：光纤通道光纤差动保护通道故障安全0前言：随着电网的发展光纤差动保护已在电力系统中大面积使用，光纤差动保护在线路保护中属于主保护，光纤差动保护在电网中属于快速保护，它可以0秒切除线路上保护区内短路故障点，对保证电网稳定运行有着重大意义，一旦退出将严重影响到电网的安全运行。

由于光纤差动保护是利用通讯光纤作为通道进行数据运算，对于通讯设备的依赖越来越强，继电保护专业与通讯专业的联系越来越紧密，一个简单通讯故障极有可能影响到继电保护光纤差动保护的安全运行，进而威胁到电网的安全稳定。

光纤通道故障是一个常见故障，但涉及专业众多有的还涉及到其他城市继电保护及通讯专业，工作协调及处理难度大，故障处理时间长，这将严重影响到继电保护的安全运行，对电网的稳定运行有着较大的影响，必须快速处理。

1 光纤通道分类、路径及分工：目前电力系统中光纤差动保护光纤通道主要有两种，一种是专用光纤通道，一种是复用光纤通道。

模块一220kV线路保护检验调试概述新安装投运的线路保护装置，第一年内需进行一次全部检验；微机型线路保护每两年进行一次部检，每六年进行一次全检。

高压线路保护种类较多，厂家各异，但检验调试内容和步骤基本相同，下面以LFP901A高压线路保护为例，说明其检验调试的基本步骤。

LFP-901A保护装置由工频变化量方向元件和零序方向元件实现纵联快速主保护，由工频变化量距离元件构成快速I段保护，由三段式相间和接地距离及二个延时段零序方向过流作为全套后备保护。

保护分相出口，可实现单相、三相和综合重合闸方式。

1、工作任务现场有220kV高压输电线路保护屏一面，需停电进行保护年检，要求在规定时间内完成保护年检项目。

2、工作条件2.1 LFP-901A高压线路保护屏柜。

2.2 微机保护测试仪及配套试验线，万用表，兆欧表。

2.3 螺钉旋具，绝缘胶布。

3、操作注意事项3.1新安装检验调试中，应注意检查接入线路保护屏的电流、电压回路极性的正确性；应认真清理线路保护屏至母差保护屏相应失灵启动回路及母差出口至该线路保护屏跳闸回路接线是否正确；应认真清理线路保护屏与安控装置或备自投装置是否有输入及出口回路的连接。

3.2应注意检查线路保护电压切换回路的正确性，以及旁路保护代路时高频通道切换的正确性。

3.3对于新建或改建线路保护装置，或运行中断路器操作机构更换后，应检查断路器操作箱跳、合闸保持电流的整定值与实际开关操作机构参数要求是否匹配。

3.4在与安控装置有接口回路的线路保护屏检验调试中，工作前应按《安控现场运行规程》做好安全措施，断开相应电流回路或停用安控装置。

安控装置如要跳该线路开关，则应清理安控屏至线路保护屏的出口跳闸回路及重合闸放电回路接线的正确性。

3.5对于装设有备自投的线路，检验工作前应退出相关备自投装置。

调试中应检查相关备自投开入回路的正确性。

4、危险点分析4.1为防止线路保护调试过程中可能造成失灵保护误动作全切一段母线，应检查线路保护屏上的失灵启动或出口压板是否确已退出，并在线路保护屏后，断开其失灵启动出口回路并用绝缘胶布将解开电缆线分别包好。

输电线路光纤电流差动保护原理及校验摘要：本文分析输电线路光纤差动保护的基本原理；并以永丰变220kV早颜永线三侧线路光纤差动保护RCS-931ATMV为例，深入分析了该装置的光纤电流差动保护的构成特性及其校验方法。

1引言近年来随着计算机技术及光纤通信技术的迅速发展，110kV及以上电压等级线路保护的快速主保护也在发生变化，逐步由原来的纵联高频保护和距离保护过渡到以光纤差动保护作为全线速动保护的发展阶段。

本文结合工作实际，分析输电线路光纤电流差动保护的基本原理，并以220kV早颜永线为例，分析探讨娄底局第一套三侧线路光纤差动保护装置RCS-931ATMV的构成原理及校验方法。

2输电线路光纤纵联电流差动保护原理输电线路两端的电流信号，通过采样、编码、光电信号转换、光纤传输到对端，保护装置接收到对端传过来的光信号转换成电信号再与本端电流信号构成纵联电流差动保护。

基于光纤通信容量很大的优点，输电线路纵联保护采用光纤通道后，所以往往做成分相式的光纤纵联电流差动保护。

输电线路分相电流差动保护具有良好的选相功能，哪一相电流差动保护动作那一相就是故障相，从而为220kV及以上电压等级的线路保护分相跳闸提供了高可靠性的判据。

输电线路光纤纵联电流差动保护的基本原理可结合图1来分析。

如图所示流过保护两端的电流相量IM、IN，如图1中箭头所示以母线流向被保护线路的方向为正方向，虚线部分表示短路故障情况下的故障电流IK。

以两端电流的相量和的幅值作为作为差动电流Id，如式2，稳态相差动继电器稳态相差动继电器的动作特性根据差动电流与制动电流的倍数关系分成二段特性动作方式。

I段相差动制动系数较大为瞬动段，针对严重故障下的保护。

首先介绍I段相差动继电器动作方程：IQ为电流差动启动定值。

其动作特性范围可描述为如图3中线段1和线段2之间的部分区域。

当满足上述稳态Ⅱ段相差动动作条件时，稳态Ⅱ段相差动继电器经25ms延时动作。

3，零序差动继电器对于经高电阻接地故障时，由于短路电流比较小，故采用零序差动继电器具有较高的灵敏度，由零序差动继电器动作，通过低比率制动系数的稳态差动元件选相，构成零序差动继电器，经过45ms延时动作。

1线路光纤电流差动保护基本原理图1以母线流向被保护线路方向为正方向。

动作电流（差动电流）为：制动电流为：性曲线上方，继电器动作。

图2当高压输配电线路发生内部短路：动作电流：制动电流：因为I CDϕ>>I Rϕ继电器动作。

凡是在线路内部有流出的电流，都成为动作电流。

2包钢电网RCS-931装置纵联差动保护功能联调校验2.1RCS-931保护装置采样精度试验83#变电站五稀Ⅰ回电源侧（简称83侧），RCS-931装置保护屏交流电流端子排加入三相不对称的电流，如0.1A、0.2A、0.3A电流，在82#变电站五稀Ⅰ回受电侧(简称82#侧），RCS-931装置保护装置，保护状态”→“DSP采样值”菜单中，能查看到83侧（对侧）的三相电流Iar、Ibr、Icr及差动电流Icda、Icdb、Icdc，数值应该为变比折算正确———————————————————————作者简介:初家祥（1975-程服务公司动供电气作业部，Value Engineering82#侧RCS-931保护不动作（两侧差动主保护压板都得投入且光纤通道正常），这主要是校验83#侧线路出口发生高阻接地故障时，82#侧感受不到故障量，83#侧靠零序电压开放零序差动保护动作的逻辑，检验了82#侧断路器开关在分位，83#侧差动保护动作逻辑；同时也检验了83#电源侧251断路器二次回路的正确性。

在82#五稀Ⅰ回受电侧，合上254断路器开关，同样加入单相或多相电流大于差动动作电流，只会动作于82#侧254断路器开关。
