女衬衫结构制图本节包含八个方面的知识内容：1.女上衣部位线条名称2.四开身上衣基本结构制图3.女衬衫款式特点及外型4.成品规格参考表5.制图规格6.女衬衫制图步骤7.制图要点8.女衬衫的放缝学习目标知识目标学习和掌握男衬衫的结构制图步骤及方法。
技能目标使学生学会男衬衫的结构制图，培养学生对男衬衫的了解和掌握能力。
重点难点重点女衬衫的结构制图。
难点各部位的画顺。
女上衣部位线条名称结构制图1.制图规格单位：cm袖长AH 号型部位衣长胸围肩宽领围前腰节长160/ 68A 规格64 96 40 36 38 53.5 422.框架图制图步骤（见图一）( 一) 前衣片(1) 基础线：作一直线与布边平行。
(2) 底边线：作一直线与(1) 垂直。
(3) 上平线：(2)～(3)等于衣长64cm 。
(4) 落肩线：(3)～(4) B/20 ＝ 4.8cm 。
(5) 胸围线（袖窿深线）：(4)～(5) B/10 ＋9 ＝18.6cm 。
(6) 腰节线：(3)～(6)为前腰节线长38cm 。
(7) 领口深线：(3)～(7) N/5 ＝7.2cm(8) 搭门宽：(1)～(8)搭门宽2cm 与(1)平行。
(9) 领口宽线：(8)～(9)N/5 －0.3 ＝ 6.9cm 。
(10) 前肩宽：(8)～(10) S/2 －0.7 ＝19.3cm ，与肩颈点相连为肩斜线。
(11) 前胸宽：(8)～(11) B1.5/10 ＋ 3 ＝17.4cm ，在袖窿深2/3 处量出作一直线与⑤垂直。
(12) 前胸围大：(8)～(12) B/4 ＝24cm ，作一直线与(8)平行。
（二）后衣片(1) 上平线、胸围线、腰节线、底边线按前衣片延长。
(2) 背中线：与上平线垂直作为基础直线。
(3) 领口深线：由上平线量下，定数2cm 。
(4) 落肩线：由上平线量下，B/20 － 1 ＝ 3.8cm 。
(5) 领口宽线：(1)～(4) N/5 ＝7.2cm 。

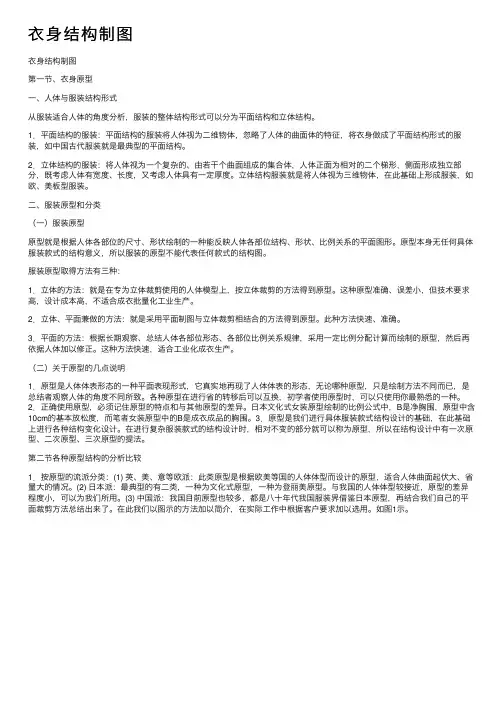

⾐⾝结构制图⾐⾝结构制图第⼀节、⾐⾝原型⼀、⼈体与服装结构形式从服装适合⼈体的⾓度分析，服装的整体结构形式可以分为平⾯结构和⽴体结构。
1．平⾯结构的服装：平⾯结构的服装将⼈体视为⼆维物体，忽略了⼈体的曲⾯体的特征，将⾐⾝做成了平⾯结构形式的服装，如中国古代服装就是最典型的平⾯结构。
2．⽴体结构的服装：将⼈体视为⼀个复杂的、由若⼲个曲⾯组成的集合体，⼈体正⾯为相对的⼆个梯形，侧⾯形成独⽴部分，既考虑⼈体有宽度、长度，⼜考虑⼈体具有⼀定厚度。
⽴体结构服装就是将⼈体视为三维物体，在此基础上形成服装，如欧、美板型服装。
⼆、服装原型和分类（⼀）服装原型原型就是根据⼈体各部位的尺⼨、形状绘制的⼀种能反映⼈体各部位结构、形状、⽐例关系的平⾯图形。
原型本⾝⽆任何具体服装款式的结构意义，所以服装的原型不能代表任何款式的结构图。
服装原型取得⽅法有三种：1．⽴体的⽅法：就是在专为⽴体裁剪使⽤的⼈体模型上，按⽴体裁剪的⽅法得到原型。
这种原型准确、误差⼩，但技术要求⾼，设计成本⾼，不适合成⾐批量化⼯业⽣产。
2．⽴体、平⾯兼做的⽅法：就是采⽤平⾯制图与⽴体裁剪相结合的⽅法得到原型。
此种⽅法快速、准确。
3．平⾯的⽅法：根据长期观察、总结⼈体各部位形态、各部位⽐例关系规律，采⽤⼀定⽐例分配计算⽽绘制的原型，然后再依据⼈体加以修正。
这种⽅法快速，适合⼯业化成⾐⽣产。
（⼆）关于原型的⼏点说明1．原型是⼈体体表形态的⼀种平⾯表现形式，它真实地再现了⼈体体表的形态，⽆论哪种原型，只是绘制⽅法不同⽽已，是总结者观察⼈体的⾓度不同所致。
各种原型在进⾏省的转移后可以互换，初学者使⽤原型时，可以只使⽤你最熟悉的⼀种。
2．正确使⽤原型，必须记住原型的特点和与其他原型的差异。
⽇本⽂化式⼥装原型绘制的⽐例公式中，B是净胸围，原型中含10cm的基本放松度，⽽笔者⼥装原型中的B是成⾐成品的胸围。
3．原型是我们进⾏具体服装款式结构设计的基础，在此基础上进⾏各种结构变化设计。
服装上装结构制图的计算原理和方法中国品牌服装网2010-4-26 18:15:00 字号:[大][中][小]（一）前后片胸围大人体胸部横截面如图一（a ）所示，我们将其分割为四部分产生A 、B 、C 、D 四个点。
分别过四个点作纵向分割线，可以产生如图一（b）所示的服装平面制图。
这种上装的衣片结构为“四开身”上衣，前片和后片的胸围大各占胸围的1/4 左右。
若将人体胸围横截面分为三等分，产生A 、B 、 C 三点，分别过这三点作纵向分割，如图二（a）所示，可以产生如图二（b）所示的服装平面制图。
我们将这种衣片结构叫做“三开身”上衣，前片和后片的胸围大各占胸围的1/3 左右。
如果将后片按 C ′纵向分割为两部分，每片的胸围大占胸围的1/6 左右。
（二）胸宽、背宽和袖窿胸宽、背宽和袖窿的计算公式来源于人体，通过对正常人体的抽样测量和数据分析可知，其中袖窿是根据人体腋窝的截面形状设计的。
它们所占胸围的比例（见图三）。
即：前胸宽＝紧胸围的18%后背宽＝紧胸围的18%腋窝宽＝紧胸围的14%腋窝深＝紧胸围的13.7%腋窝围＝紧胸围的44.3%以上这些比例是根据人体紧胸围来计算的，不能直接用于服装制图。
服装与人体之间总是保持一定的间隙，胸围需要一定的放松量，而放松量也不是平均分配到人体的各个部位，要根据人体的活动规律来分配。
在实际应用时，胸围的规格是成品尺寸，又要考虑到计算时使用的公式不能太繁琐，通常采用公式加定数的方法来计算。
本教材使用的公式是：四开身上装：前胸宽：1.5/10 胸围＋3cm；后背宽；1.5/10 胸围＋4cm；袖窿深：1/10 胸围＋8～10cm。
三开身上装：前胸宽：1/6 胸围＋1.5～2cm；后背宽：1/6 胸围＋2～3cm；袖窿深：1/6 胸围＋2cm 。
不同的教材使用的公式有所不同。
款式不同、穿着季节不同，加减的定数也有差异。
（三）肩斜我国成年男性和女性的肩倾斜角度，因性别不同而不同。
女装结构设计第一章女装原型第一节文化式女上装原型的构成原理一、原型的制图（上衣、裙子）二、原型的分类和分析三、原型的修正1、胖体2、瘦体3、挺胸体4、驼背体5、扁身体6、圆身体1：1纸样一份，要求针对自己的体型数据，制作一件原型。
（此原型要求裁剪、缝制、试穿、修正）1：5硬板纸样一份，预习。
1、女装原型是复合人体哪一体块的结构？为何将该体块作为原型结构？2、女装原型属于女装中哪一类服装的基本型？松量是怎样设计的？试析原型的使用范围。
3、为何女装原型的前摆缝较后片多出 2 cm？第二章原型的基本原理应用（一）第一节原型的三个基础原理及应用一、对位法则及省移原理1、省的概念及其作用（1）什么是省（2）省的作用2、乳凸量、预留胸省量、腰胸差量、前后差量间的关系3、对位方式与体型、服装造型的关系4、省道转移与造型设计（1）省道的形式（2）省道转移（3）省道变褶裥（4）省道变分割线第二节裙子基本纸样变化原理及应用1、腰省变摆量2、腰省变分割线3、腰省变褶裥裙子的工艺实践。
（用彩色卫生纸操作）1：5各练习二份1、省的类型有哪些？应如何应用？2、常用的省移方法有哪些？试述省移原理的规律。
3、试析全省量的构成及应用方式。
4、试析柔和胸省的设计方法。
5、乳凸量设定的依据及其应用。
第三章领型的结构变化设计第一节领子概念一、领围的测定方法1、测量要领2、测量方法二、领的分类1、立领2、翻领3、驳领4、变形领三、领成型原理—一领的立体构成四、配领松量的构成原理1、领面、领座、夹角、领外沿尺寸、前偏量的认识2、肩颈领面宽、领座高、二者夹角的关系与领的造型第二节立领的结构原理及变化设计一、立领的起翘量设计原理1、脖颈结构与立领的起翘量设计二、立领的舒适性1、立领舒适性的掌握原则三、立领的变化设计1、中式立领2、连身立领（领省的应用）第三节各类领型的结构原理1、无领1、翻领2、驳领3、变形领典型领型的1：1纸样绘制十款及工艺实践。
女装结构设计目录第一章女装原型的绘制第二章裙子结构设计第三章裤子结构设计第四章衣身结构设计第五章领子结构设计第六章袖子结构设计第七章整体结构设计第一章女装原型的绘制第一节上衣基本结构线一、原型的部位名称（1）线：横——前后肩线、腰围线、胸围线，背宽线；竖——前后中心线、侧缝线，胸宽线，背宽线；曲——前后领口弧线、袖窿弧线；（2）点：前颈点FNP，后颈点BNP，侧颈点SNP，前后肩点SP、袖窿底点，胸乳点BP；（3）部位：前后横开领、直开领、袖窿深，前胸宽，后背宽；（4）省道：肩胛省，前后腰省；二、袖片原型的部位名称（1）线：横——袖肥线，袖肘线；竖——袖中线，前后袖缝线；斜——前后袖山斜线；曲——前后袖山弧线，袖口弧线（2）点：袖山高点（与衣片的肩点对位）；（3）部位：袖山高，前后袖肥。
第二节原型结构制图一、衣身原型的平面结构制图二、衣袖原型的平面结构制图第二章裙子结构设计第一节腰省变分割线第二节腰省变褶裥第三章裤子结构设计第一节牛仔裤第二节喇叭裤第三节萝卜裤第四章衣身结构设计第一节省道、省道转移1、前后衣身原型样板的省道设计2、省道的设计及转移（1）省道的类型及名称：肩省、领省、袖窿省、腰省、侧缝省、门襟省；（2）省道转移原理省道转移的原则：（A）新旧省道的张角必须相等；（B）当新、原省道的位置不相连时，尽量通过BP点作辅助线使两者相连，以便于省道的转移；（C）保证衣身的整体平衡；（3）省道设计的三要素：（A）省道的形式（B）省量的大小（C）省尖的位置（4）省道的转移方法：（A）量取法（B）旋转法胸省转移至侧缝（C）剪切法胸省转移至肩部（二）省道转移与样板制作1、省道转移：（1）省道位置的确定（2）纸样剪切（3）省量的确定（4）纸样轮廓线的修正2、样板制作：（1）面料样板各部位放缝（2）丝缕线（3）样板标注（4）衬料样板要求第五章领子结构设计第一节立领立领：定义——从领口线其始沿着脖颈立起来，只有领座，没有领面，没有翻折关系的一类领子。
基本款女衬衫制图教案第一章：女衬衫制图基础知识1.1 教学目标：了解女衬衫制图的基本概念和术语。
掌握女衬衫制图的基本原则和方法。
1.2 教学内容：女衬衫制图的基本概念和术语，如前片、后片、袖子等。
女衬衫制图的基本原则，如比例、对称、平衡等。
女衬衫制图的基本方法，如测量、画图、标注等。
1.3 教学活动：讲解女衬衫制图的基本概念和术语。
演示女衬衫制图的基本原则和方法。
学生练习测量、画图和标注女衬衫的各个部分。
第二章：女衬衫制图的基本技巧2.1 教学目标：掌握女衬衫制图的基本技巧，如裁剪、缝合、调整等。
2.2 教学内容：女衬衫制图的基本技巧，如裁剪、缝合、调整等。
2.3 教学活动：讲解女衬衫制图的基本技巧。
演示女衬衫制图的基本技巧。
学生练习裁剪、缝合和调整女衬衫的各个部分。
第三章：女衬衫制图的实践操作3.1 教学目标：能够独立完成女衬衫的制图操作。
3.2 教学内容：女衬衫制图的实践操作，如根据身体尺寸绘制女衬衫的各个部分，标注尺寸等。
3.3 教学活动：讲解女衬衫制图的实践操作。
学生根据身体尺寸绘制女衬衫的各个部分，并标注尺寸。
学生互相展示自己的制图作品，进行评价和修改。
第四章：女衬衫制图的修改与完善4.1 教学目标：学会对女衬衫制图进行修改和完善。
4.2 教学内容：女衬衫制图的修改方法，如调整尺寸、修改比例等。
女衬衫制图的完善技巧，如添加装饰、改变领型等。
4.3 教学活动：讲解女衬衫制图的修改方法和完善技巧。
学生对制图作品进行修改和完善。
学生互相展示修改和完善后的作品，进行评价和讨论。
第五章：女衬衫制图的创意发挥5.1 教学目标：培养学生的创新思维和设计能力。
女衬衫制图的创意方法，如改变款式、添加图案等。
女衬衫制图的设计原则，如色彩搭配、面料选择等。
5.3 教学活动：讲解女衬衫制图的创意方法和设计原则。
学生根据创意方法设计女衬衫的款式和图案。
学生展示自己的设计作品，进行评价和讨论。
第六章：女衬衫结构设计原理6.1 教学目标：理解女衬衫结构设计的基本原理。
