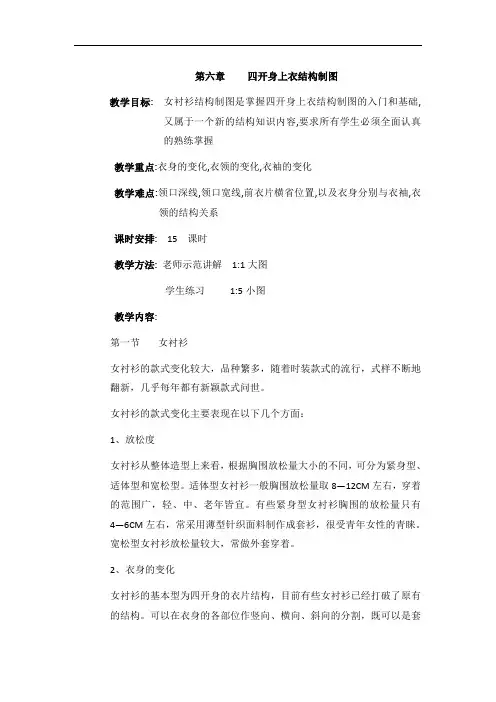

第六章四开身上衣结构制图教学目标:女衬衫结构制图是掌握四开身上衣结构制图的入门和基础,又属于一个新的结构知识内容,要求所有学生必须全面认真的熟练掌握教学重点:衣身的变化,衣领的变化,衣袖的变化教学难点:领口深线,领口宽线,前衣片横省位置,以及衣身分别与衣袖,衣领的结构关系课时安排:15 课时教学方法:老师示范讲解1:1大图学生练习1:5小图教学内容:第一节女衬衫女衬衫的款式变化较大，品种繁多，随着时装款式的流行，式样不断地翻新，几乎每年都有新颖款式问世。
女衬衫的款式变化主要表现在以下几个方面：1、放松度女衬衫从整体造型上来看，根据胸围放松量大小的不同，可分为紧身型、适体型和宽松型。
适体型女衬衫一般胸围放松量取8—12CM左右，穿着的范围广，轻、中、老年皆宜。
有些紧身型女衬衫胸围的放松量只有4—6CM左右，常采用薄型针织面料制作成套衫，很受青年女性的青睐。
宽松型女衬衫放松量较大，常做外套穿着。
2、衣身的变化女衬衫的基本型为四开身的衣片结构，目前有些女衬衫已经打破了原有的结构。
可以在衣身的各部位作竖向、横向、斜向的分割，既可以是套衫，也可以设计成不对称开斜襟等。
衣身的长短变化更大，长的衬衣超过膝盖，短的衬衣下摆在腰节线上。
3、衣领的变化女衬衫的衣领千变万化，可以是无领，也可以设计成关领、立领、塌领、有领座硬领、结带领、荡领、翻驳领等。
从造型上来看，领子可大、可小、可宽、可窄，领角也有尖领、圆领、方领等不同。
领口的开深与开宽没有定数，随流行趋势而变化。
4、衣袖的变化一般女衬衫袖以一片袖为主，也有无袖、插肩袖、圆装袖等。
从长度上分有长袖、中袖、短袖。
从造型上来看，有的袖山较高，袖肥较小；有的袖山较平，袖肥较大。
袖口处可以装袖头，也可以是平袖、喇叭袖等。
一、款式特点及外形摆缝收横省，略吸腰；长袖，袖口打细裥，装袖头；领形为小尖领，也可用小方领、小圆领及大尖领；门襟五粒扣，后身左右各收尖省一只。
二、成品规格参考表三、制图规格四、女衬衫制图步骤（一）前衣片①、基础线 预留挂面宽5CM 作一直线与布边平行为止口线。
女衬衫制图要领教案教案标题：女衬衫制图要领教学目标：1. 了解女衬衫制图的基本要素和流程。
2. 掌握女衬衫制图的关键技巧。
3. 能够应用所学知识制作女衬衫的专业图纸。
教学准备：1. 讲台、投影仪和计算机。
2. 演示用女衬衫样品和相关设计工具。
3. 学生的设计软件和绘图工具。
教学过程：导入（5分钟）1. 向学生简要介绍女衬衫制图的重要性。
2. 引导学生回忆和分享对女衬衫制图的认识和经验。
讲解基本要素（10分钟）1. 通过投影仪展示女衬衫制图的基本要素，如领型、袖型、衣长等。
2. 解释每个要素的作用和设计原则，鼓励学生提问和互动。
展示关键技巧（15分钟）1. 演示使用设计软件或绘图工具制作女衬衫的示范过程。
2. 强调关键技巧，如正确测量、合理排版和准确绘制。
3. 提醒学生注意常见制图错误和如何避免。
练习与实践（20分钟）1. 分发女衬衫设计模板和测量工具，要求学生按照指导和示范练习制图。
2. 监督学生的制图过程，及时纠正错误并提供个别指导。
3. 鼓励学生在制图过程中进行讨论和合作，分享经验和想法。
总结与展望（10分钟）1. 邀请几位学生展示他们所制作的女衬衫图纸，共同进行评价和讨论。
2. 总结女衬衫制图的要领和技巧，并对下一步的学习和实践提出展望。
3. 鼓励学生继续深入学习和探索女衬衫制图的更高层次和专业技能。
作业（5分钟）布置相关作业，如要求学生制作一件女衬衫的完整图纸，并指定提交时间和方式。
教学反思：教案本着学生学以致用的原则，通过导入学生对女衬衫制图的认知和经验，引导学生深入了解女衬衫制图的基本要素和关键技巧。
课堂上的练习与实践环节，使学生得以亲自动手制图，真正掌握所学知识。
通过学生展示、评价和讨论，提高了学生的制图能力和专业素养。
衬衫结构制图第一次课女上衣原型纸样设计操作（一）一、训练目标1、掌握女上衣原型纸样设计。
二、目的分析实践女上衣原型纸样设计的方法，提高学生纸样设计的能力。
三、实施活动（一）课前准备打样纸、铅笔、橡皮、专用打样工具（二）结构制图操作（见教材图P90-91页）cm2.制图操作(1)基础线○1以人体的背长尺寸为长、B/2+5cm为宽作长方形。
其中5cm 是半身胸围的放松量，全身胸围的放松量是10cm。
○2袖窿深线：从长方形的上平线向下取B/6+7cm找点，过该点作一条水平线。
○3侧缝辅助线：在下平线，将长方形的宽二等分，过等分点作垂线至袖窿深线。
○4背宽线：在袖窿线上，距后中心线B/6+4.5cm作一条垂直线。
○5胸宽线：在袖窿线上，距前中心线B/6+3cm作一条垂直线。
(2)图2-2-3○6后横开领：在上平线上，距后中心线B/20+2.9cm找点，该点与后颈点之间的距离即为后○7○8后领口弧线：过后颈侧点和后横开领靠近后中线的等分点画一条圆顺的弧线。
注意弧线在后中心处必须与后中线成直角。
○9”的距离找点，过该点向右取定数2cm，该点就是样板的肩点，再直线连接肩点和侧颈点。
○10前横开领：在上平线，距前中线“”的位置。
通常服装的前后横开领可以相等或前横开领略小。
○11前直开领：在前中线，距上平线“+1cm”取点，该点即为样板的前颈点。
○12前领口弧线：以前横开领和前直开领的长度为长和宽，作一长方形。
在长方形的垂直线上距上平线0.5cm为样板的前颈侧点，弧线连接前颈侧点和前颈点，弧线最凹处距长方形的直角点为1/2大减0.3cm,即“”。
○13前肩线：先测出后肩线的长度，用符号“?”代替。
然后再胸宽线上，距上平线两倍”的距离找点，过该点作一条短的水平线，最后以前颈侧点为圆心，“?-1.8cm”的尺寸为半径在短的水平线上取“●+0.5cm”定点，该点作为画后袖窿弧线的辅助点；在前胸宽线与袖窿深线组成直角的角平分线上取“●”定点，该直线即为前肩线。
教师授课计划）前胸宽：⑧～B/4衣片延长。
（1）背中线：与上平线垂直作为基础直线。
（2）领口深线：由上平线量下，定数2cm。
（3）落肩线：由上平线量下，B/20-1＝3.8cm。
（4）领口宽线：①～④N/5＝7.2cm。
（5）后肩宽：①～⑤S/2＝20cm，与肩颈点相连为肩斜线。
（6）背宽：①～⑥B1.5/10＋4＝18.4cm，在袖窿深2/3处量出，作一直线与①平行。
（7）后胸围大：①～⑦B/4＝24cm，作一直线与①平行。
（三）一片袖片（1）袖中线：与布边平行。
（2）上平线：与①垂直。
（3）袖口线：②～③等于袖长53.5cm, 与①垂直。
（4）袖肥线（袖山深线）：②～④B/10＋1.5＝11.1cm, 与①垂直。
（5）前袖斜线：由袖山中点量出AH/2＝21cm与袖肥线相交，作一直线与①平行。
（6）后袖斜线：由袖山中点量出AH/2＋1＝22cm与袖肥线相交，作一直线与①平行。
五、制图规格按教师要求学生练习一片袖⑯摆缝线：按前胸围大在腰节处凹进1.5cm，下摆放出1.5cm起翘1cm ，用弧线画顺。
⑰底边弧线：由下摆放出处至止口线，用弧线画顺。
⑱扣眼位：在搭门线上，第一扣眼位距领口深 1.7cm，末眼在腰节线以下，前腰节线长/5＝7.6cm，五只扣眼四等分。
（二）后衣片上平线、胸围线、腰节线、底边线按前衣片延长，底边线按前衣片起翘延长。
①背中线：与上平线垂直为基础线。
②领口深线：由上平线量下，定数2cm。
③落肩线：由上平线量下，B/20－1＝3.8cm。
④领口宽线：N/5＝7.2cm。
⑤后肩宽：S/2＝20cm，与肩颈点相连为肩斜线。
后肩收肩省，肩端点的位置约在原肩端点平移出1cm降低2cm左右。
⑥后背宽：B1.5/10＋4＝8.4cm，在袖窿深2/3处量出，作一直线与①平行。
⑦后胸围大：B/4＝24cm，作一直线与①平行。
⑧领口弧线：由领口宽的1/3起至肩颈点，用弧线画顺。
⑨肩省：在肩斜线上距④4cm，省大2cm，省长8cm，省尖位置距背中线B/20＋0.5＝10.1cm。
课时备课表教学内容女衬衫结构制图课时分配前后衣片制图2课时袖片、领片制图2课时放缝及排料2课时教学目标1、要求学生了解服装结构制图的基本概念；理解、掌握基本款女衬衫前后衣片结构制图方法及制图规范要求。
2、掌握基本款女衬衫前后衣片结构制图的基本知识、制图规范要求。
3、通过学习和练习让学生感受到自主学习和合作精神带来的美感与乐趣，培养学生的自主学习的能力。
教学重点基本款女衬衫的结构制图、主要部位的计算公式。
教学难点基本款女衬衫前片领胸省的画法。
解决方法是采用边讲解、边示范、学生边实训的“三边”教学法；同组学生共同讨论，合作学习。
教学过程复习导入1、女上衣部位线条名称2、裁制上衣需要测量哪几个部位的尺寸？新授新授新授2、长、短袖结构图3、领片结构图五、制图要点? 下摆放出量越大，起翘量也越大。
? 收省的量在袖窿处抬高，使前后摆缝线等长。
? 根据人体背长的不同，后片上平线可提高1cm左右。
? 收省后前后片肩斜线应等长? 袖衩位置在后袖口大的中点附近。
? 女衬衫短袖的袖口较小时，袖口线应画成弧线。
六、女衬衫的放缝七、女衬衫的排料及算料1、长袖女衬衫门幅：90cm。
用料计算：衣长＋袖长×2－3＝170cm2、长袖女衬衫门幅：113cm。
用料计算：衣长×2＝128cm3、短袖女衬衫门幅：90cm。
用料计算：衣长×2＋10＝138cm课堂练习1、按1：5的比例，绘制女衬衫的结构图。
2、用四开纸绘制女衬衫放缝图、排料图。
基本款女衬衫制图教案章节一：女衬衫制图概述教学目标：1. 了解女衬衫制图的基本概念和流程。
2. 掌握女衬衫的款式特点和结构设计。
3. 熟悉女衬衫制图的工具和材料。
教学内容：1. 女衬衫制图的基本概念和流程。
2. 女衬衫的款式特点和结构设计。
3. 女衬衫制图的工具和材料。
教学方法：1. 讲授和示范相结合。
2. 学生跟随老师一起实践制图过程。
教学评价：1. 学生能说出女衬衫制图的基本概念和流程。
2. 学生能描述女衬衫的款式特点和结构设计。
3. 学生能熟悉女衬衫制图的工具和材料。
章节二：女衬衫制图的基本工具和材料教学目标：1. 了解女衬衫制图所需的基本工具和材料。
2. 学会使用这些工具和材料进行女衬衫制图。
教学内容：1. 女衬衫制图所需的基本工具和材料。
2. 如何使用这些工具和材料进行女衬衫制图。
教学方法：1. 讲授和示范相结合。
2. 学生跟随老师一起实践使用工具和材料进行制图。
教学评价：1. 学生能说出女衬衫制图所需的基本工具和材料。
2. 学生能正确使用这些工具和材料进行女衬衫制图。
章节三：女衬衫制图的基本步骤教学目标：1. 掌握女衬衫制图的基本步骤。
2. 能够独立完成女衬衫的制图。
教学内容：1. 女衬衫制图的基本步骤。
2. 如何独立完成女衬衫的制图。
教学方法：1. 讲授和示范相结合。
2. 学生跟随老师一起实践制图步骤。
教学评价：1. 学生能说出女衬衫制图的基本步骤。
2. 学生能独立完成女衬衫的制图。
章节四：女衬衫的款式设计和结构设计1. 了解女衬衫的款式设计和结构设计的基本概念。
2. 掌握女衬衫的款式设计和结构设计的方法。
教学内容：1. 女衬衫的款式设计和结构设计的基本概念。
2. 女衬衫的款式设计和结构设计的方法。
教学方法：1. 讲授和示范相结合。
2. 学生跟随老师一起实践款式设计和结构设计。
教学评价：1. 学生能说出女衬衫的款式设计和结构设计的基本概念。
2. 学生能掌握女衬衫的款式设计和结构设计的方法。
任务二衬衫款式结构制图一一、训练目标、掌握基本款女式皮衬衫结构制图。
二、目的分析实践女衬衫结构制图的方法，提高学生结构制图的能力。
三、实施活动（一）课前准备：打样纸、铅笔、橡皮、专用打样工具（二）复习导入：、女上衣部位代号复习。
复习部位代号：长度：、领围：、胸围：、肩宽：、袖长：、袖窿：、裁制衬衫需要测量哪几个部位的尺寸？衣长:自颈肩点经前胸垂直向下量到所需长度；胸围:紧量再加放；领围：紧量后加放厘米；肩宽：由左肩骨外端经后领跟量到右肩骨外端；袖长：由肩头（端点）顺胳臂向下量至所需长度。
（三）结构制图操作：.款式概述此款基本款式女式皮衬衫，装男士衬衫领，前身横向分割、装小贴袋，腰间省、后背有多片分割、腰间省、前门钉有五粒扣，袖子为一片袖。
面料为皮革，皮革面料的衬衫受材料限制，分割线会比普通款式更多，有利于面料的利用。
注意，这款衬衫领子、肩育克、袖克夫用皮革材料，其余皆用普通棉麻材料等非皮革材料制作。
如下图所示图衬衫款式图.规格要求（单位：）.制图操作制图步骤:()后衣片:.后中线：基础直线、上平线：垂直于后中。
、后领宽线：按，由后中量进，做后中的平行线。
、后领深线：取，由上平线量下，做上平线的平行线。
、下平线（衣长线）：从后直领深点往下量后中长尺寸，做上平线的平行线。
、后腰节线：从后直领深点往下量背长规格，做上平线的平行线。
、袖窿深线（腰围线）：从上往下量。
、后肩斜线：从横领宽点按的比值确定肩斜度，做后肩斜线。
、后育克：从后领深点量下确定位置做后中的垂直线。
、后背宽线：按,由后中线量进，做后中线的平行线。
、侧缝直线（后胸围大）：后中线与胸围线处相交点往右量,做下平线的垂直线。
()前衣片：、上平线：在后片的基础上下落做平行线。
、前中线：垂直相交于上平线和衣长线。
、前领宽线：按，由前中量进，做前中的平行线。
、前肩斜线：按的比值确定肩斜度，做前肩斜线。
、前小肩长：取后小肩长。
、前胸宽线：按按,由前中线量进，做前中线的平行线。
课题基本款女衬衫结构制图
授课日期第周课时
教学目标理论知识目标：要求学生了解服装结构制图的基本概念，理解、掌握基本款女衬衫前后衣片，袖片、领子的制图方法及制图规范要求。
技能目标：掌握基本款女衬衫前后衣片、袖片，领子的结构制图的基本知识、制图规范要求及主要部位的计算公式。
教
学
重
点
基本款式女衬衫前片领、胸省的结构制图、计算公式、
教
学
难
点
基本款式女衬衫前片领、胸省的画法。
教
法
讲授法，师范法，练习法，提问法，任务驱动法
教学仪器：粉笔、直尺
教学过程：
一、导入新课：
提问：1.前后衣片框架制图的步骤与顺序。
2．主要部位的计算公式。
款式特点介绍：领型为小方领。
前中开襟、单排扣，钉纽扣5粒，前片收胸省，前后片腰节处略吸腰。
袖型为独片式长袖，袖口打细褶裥，做滚边袖衩，装袖头，袖头上钉纽扣一粒。
二、讲授内容：
1.制图规格：（单位cm）
号型部位衣长胸围肩宽领围前腰节长袖长AH
160/64A 规格64 96 40 36 38 54 42
注意：适体型女衬衫一般胸围放松量取8~12cm。
紧身型女衬衫胸围的放松量只有4~6cm。
宽松型女衬衫放松量取比较大，常作为外套穿着。
2.复习部位代号：
长度：L 领围：N 胸围：B 肩宽：S 袖长：SL 袖窿：AH 胸高点：BP
3.制图步骤与方法：
作图方式：竖向作图，左右方向为经向，从左往右（对应上衣的从上至下）制图，先定长度后顶宽度（水平方向为宽度，竖直方向为长度）提醒学生画图要横平竖直，弧线要画顺。
衣身制图：
领子制图：
袖片制图：
4.制图要求：按制图顺序完成，结构要准，线条顺直，符合线条粗细实线的要求，制图中要有标注公式、符号、文字，板面洁净。
三、小结制图要点：
1.前衣片下摆放出1.5cm，底边起翘1cm，后片底边线也相应提高，下摆放出0.5cm。
下摆放出量主要是由臀围的大小及款式的造型决定。
底边起翘由女性体形胸部突出和臀围的大小决定，要使摆缝与底边线之间的夹角画成直角，下摆放出量越大，起翘量也越大。
2.前衣片摆缝收横省一只，省大2.5cm，省尖距离胸围线上胸宽的中点5cm左右（注意这一点不一定是BP点）收省的量在袖窿处抬高，使前后摆缝线等长。
3.后衣片上平线可按照前衣片延长，根据人体背长的不同，后上平线可提高1cm。
4.袖口的大小按袖肥两边劈进袖肥的1/4左右定数，与袖头长度之差的量为袖口收细褶裥量。
袖衩位置在后袖口大的中点附近。
5.女衬衫短袖袖口较小时，袖口线应画弧线，使袖口线与袖底缝线相互垂直。
作业：基本款女衬衫1:5完整制图
课后反思：。
