•MTK平台板测校准原理MTK平台板测校准原理一.AFC（自动频率控制）校准校准目的：校准AFC DAC值与TCVCXO输出频率（26MHz）之间的对应关系，使得测试接收信号的频率误差在允许范围之内。
校准步骤：控制综测仪Agilent 8960或者 R&S CMU200设定在BCCH（广播控制信道）中的某一个信道arfcn_C0_GSM（可以为1-124中的一个，由板测软件初始设定），并设定发射功率为PDL（dBm）（由板测软件初始设定）；设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC值为DAC1（由板测软件初始设定），软件发出AFC测试请求，在arfcn_C0_GSM信道上得到N_AFC个采样值；等待CPU计算出接收I/Q信号的频率平均误差：△f1；再设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC值为DAC2（由板测软件初始设定），这里DAC2>DAC1，软件发出AFC测试请求，在测量信道上的到N_AFC个采样值；等待CPU计算出接收I/Q信号的频率平均误差：△f2；计算AFC DAC斜率为：Slope=（△f1-△f2）/（DAC2-DAC1）;由得到的Slope值及DAC1再计算得到初始ADC值：INIT_AFC_DAC为：Use Default Value=△f1/ Slope+DAC1;注：arfcn_C0_GSM、PDL、DAC1、DAC2、N_AFC均在板测配置文件meta_6218B.CFG中初始设定，如下：arfcn_C0_GSM = 70；定义用于AFC测试的信道为70;P_DL = -60；定义综测仪发射功率为-60dBm；N_AFC = 15；定义AFC测量此时为15次；DAC1=4000；定义DAC1初始值为4000；DAC1=5000；定义DAC2初始值为5000；判断该项板测结果是否通过，即看得到测量结果值：Slope、INIT_AFC_DAC是否在上下限值之内，该限值亦在板测配置文件meta_6218B.CFG中设定，如下：[AFC table] //AFC DAC参数表MAX_INIT_AFC_DAC = 7000MIN_INIT_AFC_DAC = 2000；（即定义INIT_AFC_DAC最大不超过7000，最小不小于2000）MAX_AFC_SLOPE = 4.0MIN_AFC_SLOPE =2.3；（即定义Slope值最大不超过4.0，最小不小于2.3）下图为测量频率平均误差对DAC值曲线，呈线性关系，直线的斜率为Slope。

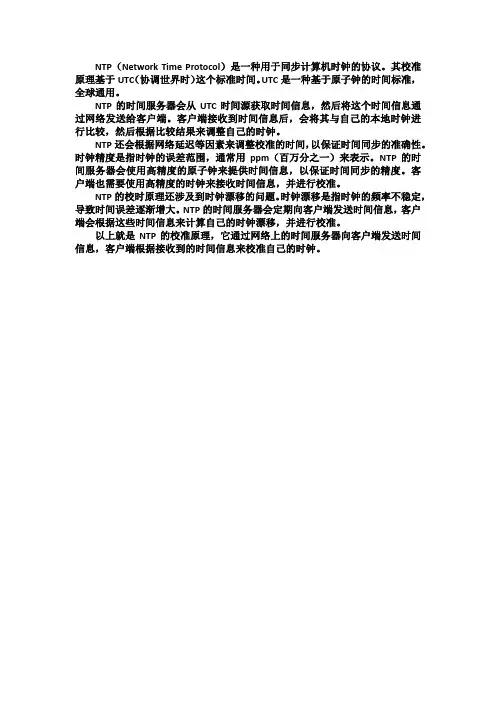

NTP（Network Time Protocol）是一种用于同步计算机时钟的协议。
其校准原理基于UTC（协调世界时）这个标准时间。
UTC是一种基于原子钟的时间标准，全球通用。
NTP的时间服务器会从UTC时间源获取时间信息，然后将这个时间信息通过网络发送给客户端。
客户端接收到时间信息后，会将其与自己的本地时钟进行比较，然后根据比较结果来调整自己的时钟。
NTP还会根据网络延迟等因素来调整校准的时间，以保证时间同步的准确性。
时钟精度是指时钟的误差范围，通常用ppm（百万分之一）来表示。
NTP的时间服务器会使用高精度的原子钟来提供时间信息，以保证时间同步的精度。
客户端也需要使用高精度的时钟来接收时间信息，并进行校准。
NTP的校时原理还涉及到时钟漂移的问题。
时钟漂移是指时钟的频率不稳定，导致时间误差逐渐增大。
NTP的时间服务器会定期向客户端发送时间信息，客户端会根据这些时间信息来计算自己的时钟漂移，并进行校准。
以上就是NTP的校准原理，它通过网络上的时间服务器向客户端发送时间信息，客户端根据接收到的时间信息来校准自己的时钟。
