•MTK平台板测校准原理MTK平台板测校准原理一.AFC（自动频率控制）校准校准目的：校准AFC DAC值与TCVCXO输出频率（26MHz）之间的对应关系，使得测试接收信号的频率误差在允许范围之内。
校准步骤：控制综测仪Agilent 8960或者 R&S CMU200设定在BCCH（广播控制信道）中的某一个信道arfcn_C0_GSM（可以为1-124中的一个，由板测软件初始设定），并设定发射功率为PDL（dBm）（由板测软件初始设定）；设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC值为DAC1（由板测软件初始设定），软件发出AFC测试请求，在arfcn_C0_GSM信道上得到N_AFC个采样值；等待CPU计算出接收I/Q信号的频率平均误差：△f1；再设定手机中频部分的接收增益为：-35-PDL（dB），AFC_DAC值为DAC2（由板测软件初始设定），这里DAC2>DAC1，软件发出AFC测试请求，在测量信道上的到N_AFC个采样值；等待CPU计算出接收I/Q信号的频率平均误差：△f2；计算AFC DAC斜率为：Slope=（△f1-△f2）/（DAC2-DAC1）;由得到的Slope值及DAC1再计算得到初始ADC值：INIT_AFC_DAC为：Use Default Value=△f1/ Slope+DAC1;注：arfcn_C0_GSM、PDL、DAC1、DAC2、N_AFC均在板测配置文件meta_6218B.CFG中初始设定，如下：arfcn_C0_GSM = 70；定义用于AFC测试的信道为70;P_DL = -60；定义综测仪发射功率为-60dBm；N_AFC = 15；定义AFC测量此时为15次；DAC1=4000；定义DAC1初始值为4000；DAC1=5000；定义DAC2初始值为5000；判断该项板测结果是否通过，即看得到测量结果值：Slope、INIT_AFC_DAC是否在上下限值之内，该限值亦在板测配置文件meta_6218B.CFG中设定，如下：[AFC table] //AFC DAC参数表MAX_INIT_AFC_DAC = 7000MIN_INIT_AFC_DAC = 2000；（即定义INIT_AFC_DAC最大不超过7000，最小不小于2000）MAX_AFC_SLOPE = 4.0MIN_AFC_SLOPE =2.3；（即定义Slope值最大不超过4.0，最小不小于2.3）下图为测量频率平均误差对DAC值曲线，呈线性关系，直线的斜率为Slope。

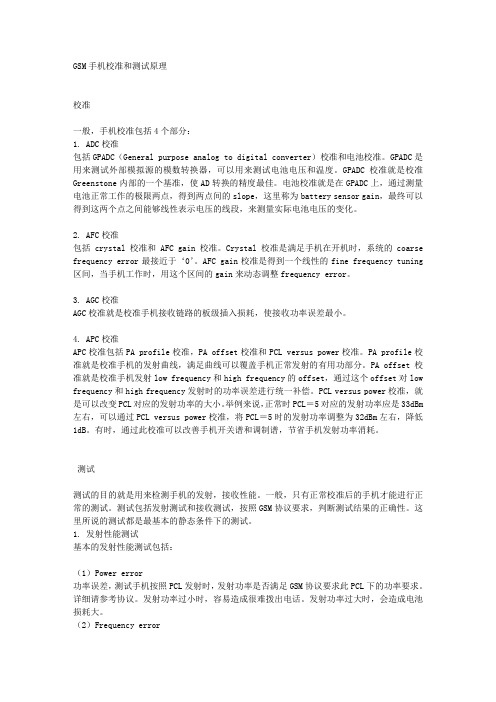

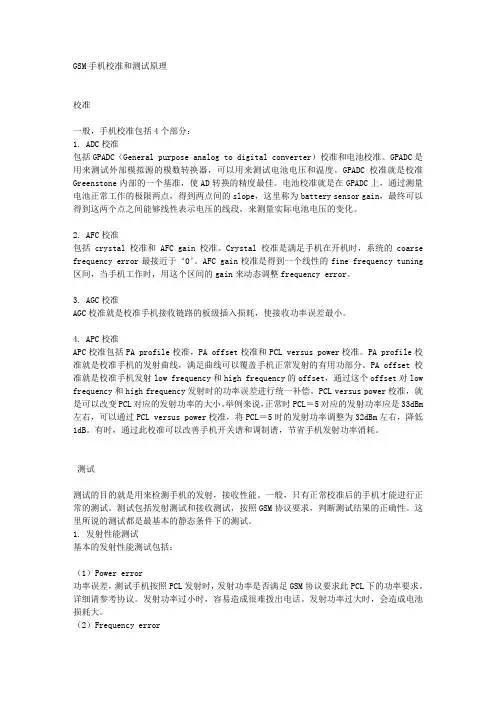

GSM手机校准和测试原理校准一般，手机校准包括4个部分：1. ADC校准包括GPADC（General purpose analog to digital converter）校准和电池校准。
GPADC是用来测试外部模拟源的模数转换器，可以用来测试电池电压和温度。
GPADC校准就是校准Greenstone内部的一个基准，使AD转换的精度最佳。
电池校准就是在GPADC上，通过测量电池正常工作的极限两点，得到两点间的slope，这里称为battery sensor gain，最终可以得到这两个点之间能够线性表示电压的线段，来测量实际电池电压的变化。
2. AFC校准包括crystal校准和AFC gain校准。
Crystal校准是满足手机在开机时，系统的coarse frequency error最接近于‘0’。
AFC gain校准是得到一个线性的fine frequency tuning 区间，当手机工作时，用这个区间的gain来动态调整frequency error。
3. AGC校准AGC校准就是校准手机接收链路的板级插入损耗，使接收功率误差最小。
4. APC校准APC校准包括PA profile校准，PA offset校准和PCL versus power校准。
PA profile校准就是校准手机的发射曲线，满足曲线可以覆盖手机正常发射的有用功部分。
PA offset校准就是校准手机发射low frequency和high frequency的offset，通过这个offset对low frequency和high frequency发射时的功率误差进行统一补偿。
PCL versus power校准，就是可以改变PCL对应的发射功率的大小。
举例来说，正常时PCL＝5对应的发射功率应是33dBm 左右，可以通过PCL versus power校准，将PCL＝5时的发射功率调整为32dBm左右，降低1dB。

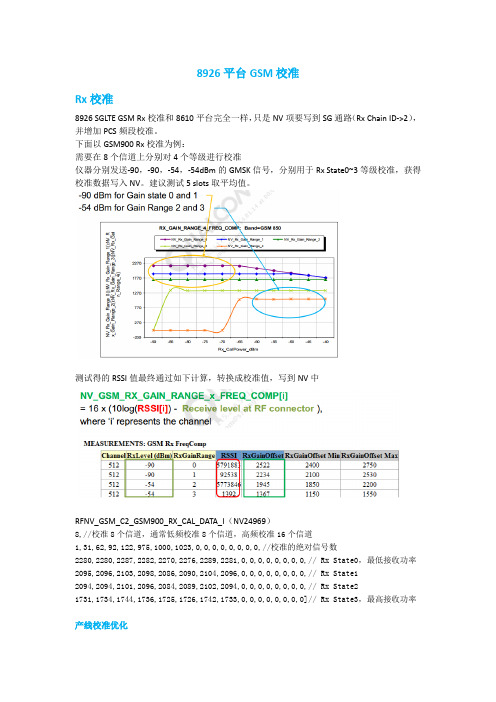

8926平台GSM校准Rx校准8926 SGLTE GSM Rx校准和8610平台完全一样，只是NV项要写到SG通路（Rx Chain ID->2），并增加PCS频段校准。
下面以GSM900 Rx校准为例：需要在8个信道上分别对4个等级进行校准仪器分别发送-90，-90，-54，-54dBm的GMSK信号，分别用于Rx State0~3等级校准，获得校准数据写入NV。
建议测试5 slots取平均值。
测试得的RSSI值最终通过如下计算，转换成校准值，写到NV中RFNV_GSM_C2_GSM900_RX_CAL_DATA_I（NV24969）8,//校准8个信道，通常低频校准8个信道，高频校准16个信道1,31,62,92,122,975,1000,1023,0,0,0,0,0,0,0,0,//校准的绝对信号数2280,2280,2287,2282,2270,2276,2289,2281,0,0,0,0,0,0,0,0,// Rx State0，最低接收功率2095,2096,2103,2098,2086,2090,2104,2096,0,0,0,0,0,0,0,0,// Rx State12094,2094,2101,2096,2084,2089,2102,2094,0,0,0,0,0,0,0,0,// Rx State21731,1734,1744,1736,1725,1726,1742,1733,0,0,0,0,0,0,0,0]// Rx State3，最高接收功率产线校准优化通常GSM850/900需要校准8个信道，而高频1800/1900需要校准16个信道，比较费时（实验室校准一高（16信道）一低（8信道）频段需要约15秒钟）。
高通给出方法用于简化产线Rx校准（已提Case确认8610和8926平台均可以使用）。
在实验室中，测出校准信道间的Rx增益差值（多快板求均值）。
产线上只需对每个Band校准一个中间信道，其他信道的参数通过补偿差值来完成：GSM Rx Cal参考文档：80-NC398-5_B_GSM_Factory_RF_Rx_Calibration_SW_Training.pdfGSM Tx校准8926 SGLTE GSM Tx校准原理和8610平台一样。

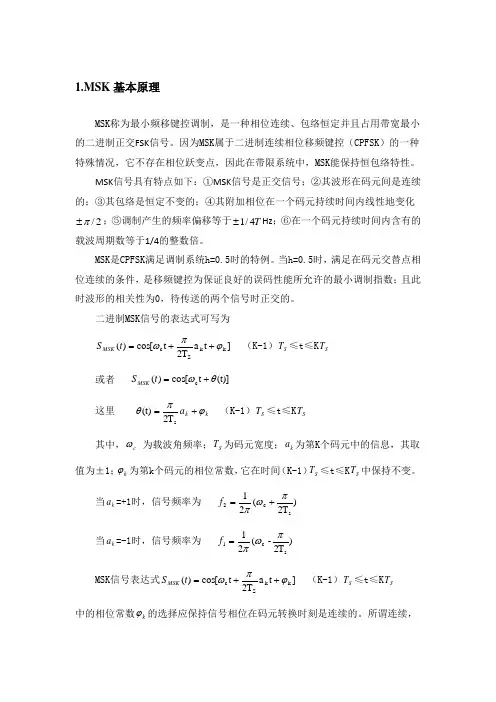

1.MSK 基本原理MSK 称为最小频移键控调制，是一种相位连续、包络恒定并且占用带宽最小的二进制正交FSK 信号。
因为MSK 属于二进制连续相位移频键控（CPFSK ）的一种特殊情况，它不存在相位跃变点，因此在带限系统中，MSK 能保持恒包络特性。
MSK 信号具有特点如下：①MSK 信号是正交信号；②其波形在码元间是连续的；③其包络是恒定不变的；④其附加相位在一个码元持续时间内线性地变化2/π±；⑤调制产生的频率偏移等于T 4/1±Hz ；⑥在一个码元持续时间内含有的载波周期数等于1/4的整数倍。
MSK 是CPFSK 满足调制系统h=0.5时的特例。
当h=0.5时，满足在码元交替点相位连续的条件，是移频键控为保证良好的误码性能所允许的最小调制指数；且此时波形的相关性为0，待传送的两个信号时正交的。
二进制MSK 信号的表达式可写为]t a 2T t [cos )(k k Sc ϕπω++=t S MSK （K-1）S T ≤t ≤K S T或者 (t)]t [cos )(c θω+=t S MSK 这里 k k a ϕπθ+=s2T (t) （K-1）S T ≤t ≤K S T其中，c ω 为载波角频率；S T 为码元宽度；k a 为第K 个码元中的信息，其取值为±1；k ϕ为第k 个码元的相位常数，它在时间（K-1）S T ≤t ≤K S T 中保持不变。
当k a =+1时，信号频率为 )2T (21s c 2πωπ+=f 当k a =-1时，信号频率为 )2T -(21sc 1πωπ=fMSK 信号表达式]t a 2T t [cos )(k k Sc ϕπω++=t S MSK （K-1）S T ≤t ≤K S T中的相位常数k ϕ的选择应保持信号相位在码元转换时刻是连续的。
所谓连续，就是前一码元末尾的总相位等于后一码元开始的总相位，即)(kT b 1-k b k KT ϕϕ=）（，也即k b c k b c kT kT θωθω+=+1-展开即为k b b k k b b k x kT T a x kT T a +=+221-1-ππ，推出 2k )a -(a k 1k 1-π=+=k k x x 本比特的相位常数不仅与本比特区间的输入有关，还与前一个比特区间内的输入及相位常数有关。

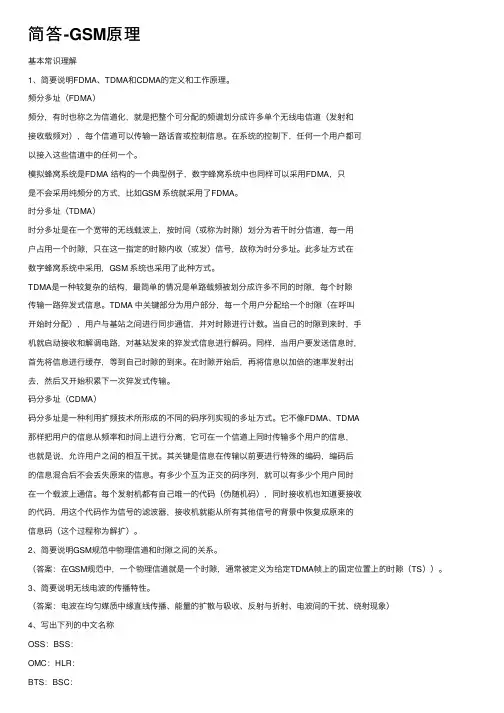

简答-GSM原理基本常识理解1、简要说明FDMA、TDMA和CDMA的定义和⼯作原理。
频分多址（FDMA）频分，有时也称之为信道化，就是把整个可分配的频谱划分成许多单个⽆线电信道（发射和接收载频对），每个信道可以传输⼀路话⾳或控制信息。
在系统的控制下，任何⼀个⽤户都可以接⼊这些信道中的任何⼀个。
模拟蜂窝系统是FDMA 结构的⼀个典型例⼦，数字蜂窝系统中也同样可以采⽤FDMA，只是不会采⽤纯频分的⽅式，⽐如GSM 系统就采⽤了FDMA。
时分多址（TDMA）时分多址是在⼀个宽带的⽆线载波上，按时间（或称为时隙）划分为若⼲时分信道，每⼀⽤户占⽤⼀个时隙，只在这⼀指定的时隙内收（或发）信号，故称为时分多址。
此多址⽅式在数字蜂窝系统中采⽤，GSM 系统也采⽤了此种⽅式。
TDMA是⼀种较复杂的结构，最简单的情况是单路载频被划分成许多不同的时隙，每个时隙传输⼀路猝发式信息。
TDMA 中关键部分为⽤户部分，每⼀个⽤户分配给⼀个时隙（在呼叫开始时分配），⽤户与基站之间进⾏同步通信，并对时隙进⾏计数。
当⾃⼰的时隙到来时，⼿机就启动接收和解调电路，对基站发来的猝发式信息进⾏解码。
同样，当⽤户要发送信息时，⾸先将信息进⾏缓存，等到⾃⼰时隙的到来。
在时隙开始后，再将信息以加倍的速率发射出去，然后⼜开始积累下⼀次猝发式传输。
码分多址（CDMA）码分多址是⼀种利⽤扩频技术所形成的不同的码序列实现的多址⽅式。
它不像FDMA、TDMA那样把⽤户的信息从频率和时间上进⾏分离，它可在⼀个信道上同时传输多个⽤户的信息，也就是说，允许⽤户之间的相互⼲扰。
其关键是信息在传输以前要进⾏特殊的编码，编码后的信息混合后不会丢失原来的信息。
有多少个互为正交的码序列，就可以有多少个⽤户同时在⼀个载波上通信。
每个发射机都有⾃⼰唯⼀的代码（伪随机码），同时接收机也知道要接收的代码，⽤这个代码作为信号的滤波器，接收机就能从所有其他信号的背景中恢复成原来的信息码（这个过程称为解扩）。
