井下短边导线测量误差分析

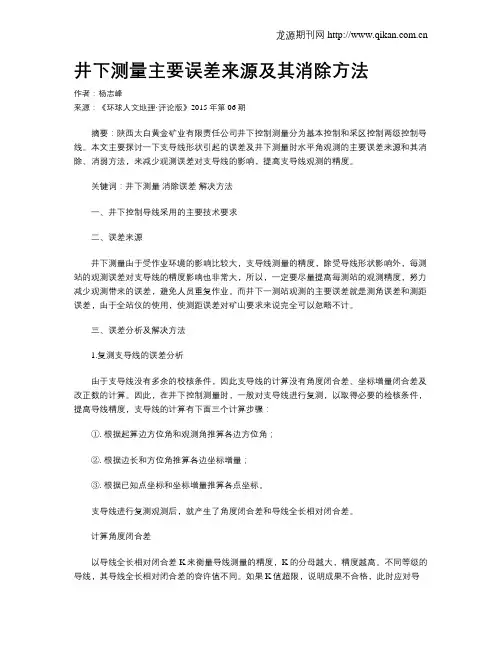

井下测量主要误差来源及其消除方法作者：杨志峰来源：《环球人文地理·评论版》2015年第06期摘要：陕西太白黄金矿业有限责任公司井下控制测量分为基本控制和采区控制两级控制导线。

本文主要探讨一下支导线形状引起的误差及井下测量时水平角观测的主要误差来源和其消除、消弱方法，来减少观测误差对支导线的影响，提高支导线观测的精度。

关键词：井下测量消除误差解决方法一、井下控制导线采用的主要技术要求二、误差来源井下测量由于受作业环境的影响比较大，支导线测量的精度，除受导线形状影响外，每测站的观测误差对支导线的精度影响也非常大，所以，一定要尽量提高每测站的观测精度，努力减少观测带来的误差，避免人员重复作业。

而井下一测站观测的主要误差就是测角误差和测距误差，由于全站仪的使用，使测距误差对矿山要求来说完全可以忽略不计。

三、误差分析及解决方法1.复测支导线的误差分析由于支导线没有多余的校核条件，因此支导线的计算没有角度闭合差、坐标增量闭合差及改正数的计算。

因此，在井下控制测量时，一般对支导线进行复测，以取得必要的检核条件，提高导线精度，支导线的计算有下面三个计算步骤：①. 根据起算边方位角和观测角推算各边方位角；②. 根据边长和方位角推算各边坐标增量；③. 根据已知点坐标和坐标增量推算各点坐标。

支导线进行复测观测后，就产生了角度闭合差和导线全长相对闭合差。

计算角度闭合差以导线全长相对闭合差K来衡量导线测量的精度，K的分母越大，精度越高。

不同等级的导线，其导线全长相对闭合差的容许值不同。

如果K值超限，说明成果不合格，此时应对导线的内业计算和外业工作进行检查，必要时须重测。

如果K值不超限，说明测量成果符合精度要求，可以进行调整。

从上面的计算分析可以看出，在井下测距精度很高的情况下，支导线的精度主要受转折角既角度观测的影响。

2.井下水平角观测的误差分析众所周知，水平角观测误差的主要来源有：仪器本身的误差、仪器个部件由于操作产生的误差、外界条件引起的误差、观测本身的误差。

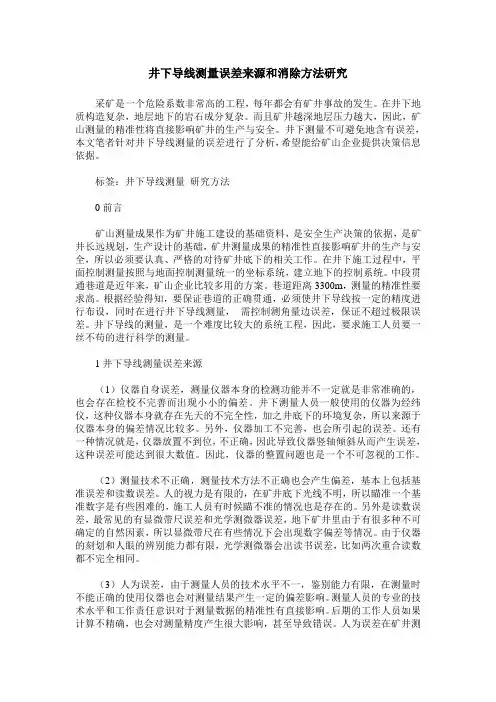

井下导线测量误差来源和消除方法研究采矿是一个危险系数非常高的工程，每年都会有矿井事故的发生。

在井下地质构造复杂，地层地下的岩石成分复杂。

而且矿井越深地层压力越大，因此，矿山测量的精准性将直接影响矿井的生产与安全。

井下测量不可避免地含有误差，本文笔者针对井下导线测量的误差进行了分析，希望能给矿山企业提供决策信息依据。

标签：井下导线测量研究方法0前言矿山测量成果作为矿井施工建设的基础资料，是安全生产决策的依据，是矿井长远规划，生产设计的基础，矿井测量成果的精准性直接影响矿井的生产与安全，所以必须要认真、严格的对待矿井底下的相关工作。

在井下施工过程中，平面控制测量按照与地面控制测量统一的坐标系统，建立地下的控制系统。

中段贯通巷道是近年来，矿山企业比较多用的方案。

巷道距离3300m，测量的精准性要求高。

根据经验得知，要保证巷道的正确贯通，必须使井下导线按一定的精度进行布设，同时在进行井下导线测量，需控制测角量边误差，保证不超过极限误差。

井下导线的测量，是一个难度比较大的系统工程，因此，要求施工人员要一丝不苟的进行科学的测量。

1井下导线测量误差来源（1）仪器自身误差，测量仪器本身的检测功能并不一定就是非常准确的，也会存在检校不完善而出现小小的偏差。

井下测量人员一般使用的仪器为经纬仪，这种仪器本身就存在先天的不完全性，加之井底下的环境复杂，所以来源于仪器本身的偏差情况比较多。

另外，仪器加工不完善，也会所引起的误差。

还有一种情况就是，仪器放置不到位，不正确，因此导致仪器竖轴倾斜从而产生误差，这种误差可能达到很大数值。

因此，仪器的整置问题也是一个不可忽视的工作。

（2）测量技术不正确，测量技术方法不正确也会产生偏差，基本上包括基准误差和读数误差。

人的视力是有限的，在矿井底下光线不明，所以瞄准一个基准数字是有些困难的，施工人员有时候瞄不准的情况也是存在的。

另外是读数误差，最常见的有显微带尺误差和光学测微器误差，地下矿井里由于有很多种不可确定的自然因素，所以显微带尺在有些情况下会出现数字偏差等情况。

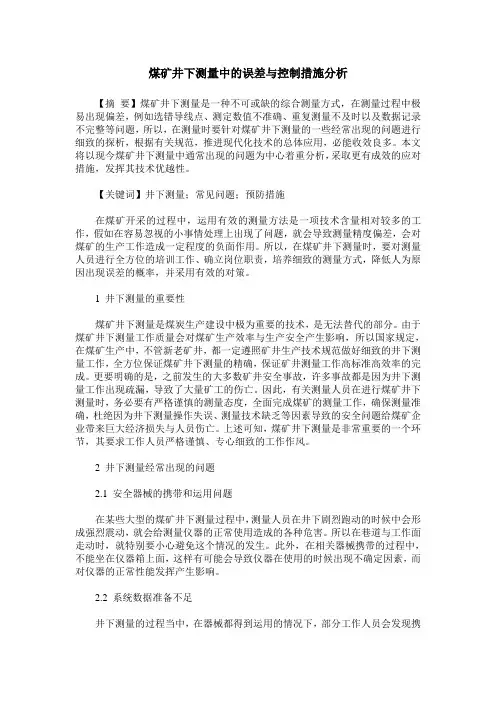

煤矿井下测量中的误差与控制措施分析【摘要】煤矿井下测量是一种不可或缺的综合测量方式，在测量过程中极易出现偏差，例如选错导线点、测定数值不准确、重复测量不及时以及数据记录不完整等问题，所以，在测量时要针对煤矿井下测量的一些经常出现的问题进行细致的探析，根据有关规范，推进现代化技术的总体应用，必能收效良多。

本文将以现今煤矿井下测量中通常出现的问题为中心着重分析，采取更有成效的应对措施，发挥其技术优越性。

【关键词】井下测量；常见问题；预防措施在煤矿开采的过程中，运用有效的测量方法是一项技术含量相对较多的工作，假如在容易忽视的小事情处理上出现了问题，就会导致测量精度偏差，会对煤矿的生产工作造成一定程度的负面作用。

所以，在煤矿井下测量时，要对测量人员进行全方位的培训工作、确立岗位职责，培养细致的测量方式，降低人为原因出现误差的概率，并采用有效的对策。

1 井下测量的重要性煤矿井下测量是煤炭生产建设中极为重要的技术，是无法替代的部分。

由于煤矿井下测量工作质量会对煤矿生产效率与生产安全产生影响，所以国家规定，在煤矿生产中，不管新老矿井，都一定遵照矿井生产技术规范做好细致的井下测量工作，全方位保证煤矿井下测量的精确，保证矿井测量工作高标准高效率的完成。

更要明确的是，之前发生的大多数矿井安全事故，许多事故都是因为井下测量工作出现疏漏，导致了大量矿工的伤亡。

因此，有关测量人员在进行煤矿井下测量时，务必要有严格谨慎的测量态度，全面完成煤矿的测量工作，确保测量准确，杜绝因为井下测量操作失误、测量技术缺乏等因素导致的安全问题给煤矿企业带来巨大经济损失与人员伤亡。

上述可知，煤矿井下测量是非常重要的一个环节，其要求工作人员严格谨慎、专心细致的工作作风。

2 井下测量经常出现的问题2.1 安全器械的携带和运用问题在某些大型的煤矿井下测量过程中，测量人员在井下剧烈跑动的时候中会形成强烈震动，就会给测量仪器的正常使用造成的各种危害。

所以在巷道与工作面走动时，就特别要小心避免这个情况的发生。

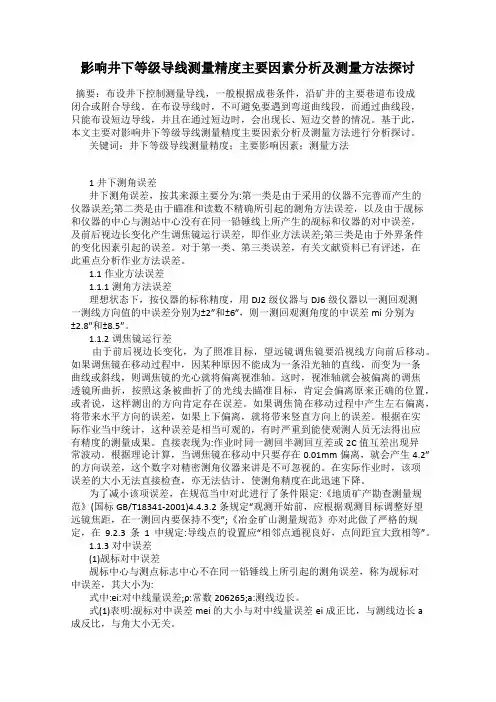

影响井下等级导线测量精度主要因素分析及测量方法探讨摘要：布设井下控制测量导线，一般根据成巷条件，沿矿井的主要巷道布设成闭合或附合导线。

在布设导线时，不可避免要遇到弯道曲线段，而通过曲线段，只能布设短边导线，并且在通过短边时，会出现长、短边交替的情况。

基于此，本文主要对影响井下等级导线测量精度主要因素分析及测量方法进行分析探讨。

关键词：井下等级导线测量精度；主要影响因素；测量方法1井下测角误差井下测角误差，按其来源主要分为:第一类是由于采用的仪器不完善而产生的仪器误差;第二类是由于瞄准和读数不精确所引起的测角方法误差，以及由于觇标和仪器的中心与测站中心没有在同一铅锤线上所产生的觇标和仪器的对中误差，及前后视边长变化产生调焦镜运行误差，即作业方法误差;第三类是由于外界条件的变化因素引起的误差。

对于第一类、第三类误差，有关文献资料已有评述，在此重点分析作业方法误差。

1.1作业方法误差1.1.1测角方法误差理想状态下，按仪器的标称精度，用DJ2级仪器与DJ6级仪器以一测回观测一测线方向值的中误差分别为±2″和±6″，则一测回观测角度的中误差mi分别为±2.8″和±8.5″。

1.1.2调焦镜运行差由于前后视边长变化，为了照准目标，望远镜调焦镜要沿视线方向前后移动。

如果调焦镜在移动过程中，因某种原因不能成为一条沿光轴的直线，而变为一条曲线或斜线，则调焦镜的光心就将偏离视准轴。

这时，视准轴就会被偏离的调焦透镜所曲折，按照这条被曲折了的光线去瞄准目标，肯定会偏离原来正确的位置，或者说，这样测出的方向肯定存在误差。

如果调焦筒在移动过程中产生左右偏离，将带来水平方向的误差，如果上下偏离，就将带来竖直方向上的误差。

根据在实际作业当中统计，这种误差是相当可观的，有时严重到能使观测人员无法得出应有精度的测量成果。

直接表现为:作业时同一测回半测回互差或2C值互差出现异常波动。

根据理论计算，当调焦镜在移动中只要存在0.01mm偏离，就会产生4.2″的方向误差，这个数字对精密测角仪器来讲是不可忽视的。

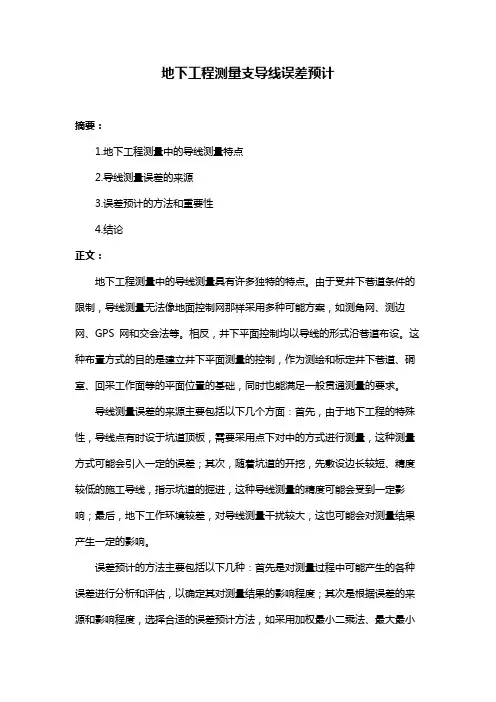

地下工程测量支导线误差预计
摘要：
1.地下工程测量中的导线测量特点
2.导线测量误差的来源
3.误差预计的方法和重要性
4.结论
正文：
地下工程测量中的导线测量具有许多独特的特点。

由于受井下巷道条件的限制，导线测量无法像地面控制网那样采用多种可能方案，如测角网、测边网、GPS 网和交会法等。

相反，井下平面控制均以导线的形式沿巷道布设。

这种布置方式的目的是建立井下平面测量的控制，作为测绘和标定井下巷道、硐室、回采工作面等的平面位置的基础，同时也能满足一般贯通测量的要求。

导线测量误差的来源主要包括以下几个方面：首先，由于地下工程的特殊性，导线点有时设于坑道顶板，需要采用点下对中的方式进行测量，这种测量方式可能会引入一定的误差；其次，随着坑道的开挖，先敷设边长较短、精度较低的施工导线，指示坑道的掘进，这种导线测量的精度可能会受到一定影响；最后，地下工作环境较差，对导线测量干扰较大，这也可能会对测量结果产生一定的影响。

误差预计的方法主要包括以下几种：首先是对测量过程中可能产生的各种误差进行分析和评估，以确定其对测量结果的影响程度；其次是根据误差的来源和影响程度，选择合适的误差预计方法，如采用加权最小二乘法、最大最小
误差法等；最后，对预计的误差进行分析和处理，以确定其对测量结果的容忍程度，从而保证测量结果的准确性和可靠性。

综上所述，地下工程测量中的导线测量具有独特的特点，其误差来源多样，因此需要采用误差预计的方法来保证测量结果的准确性和可靠性。

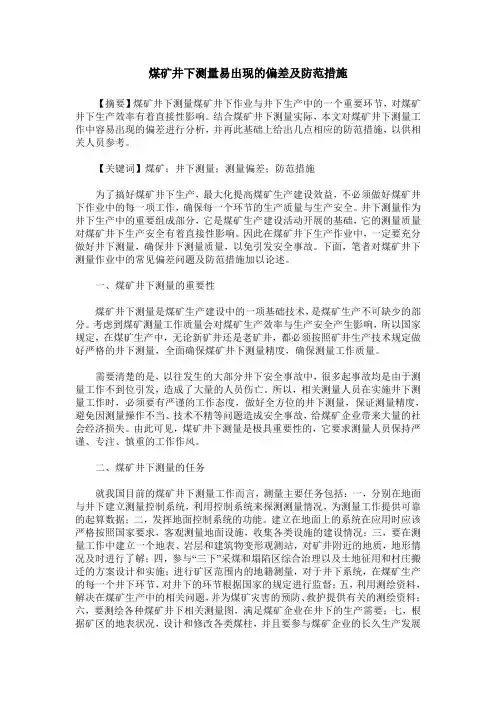

煤矿井下测量易出现的偏差及防范措施【摘要】煤矿井下测量煤矿井下作业与井下生产中的一个重要环节，对煤矿井下生产效率有着直接性影响。

结合煤矿井下测量实际，本文对煤矿井下测量工作中容易出现的偏差进行分析，并再此基础上给出几点相应的防范措施，以供相关人员参考。

【关键词】煤矿；井下测量；测量偏差；防范措施为了搞好煤矿井下生产，最大化提高煤矿生产建设效益，不必须做好煤矿井下作业中的每一项工作，确保每一个环节的生产质量与生产安全。

井下测量作为井下生产中的重要组成部分，它是煤矿生产建设活动开展的基础，它的测量质量对煤矿井下生产安全有着直接性影响。

因此在煤矿井下生产作业中，一定要充分做好井下测量，确保井下测量质量，以免引发安全事故。

下面，笔者对煤矿井下测量作业中的常见偏差问题及防范措施加以论述。

一、煤矿井下测量的重要性煤矿井下测量是煤矿生产建设中的一项基础技术，是煤矿生产不可缺少的部分。

考虑到煤矿测量工作质量会对煤矿生产效率与生产安全产生影响，所以国家规定，在煤矿生产中，无论新矿井还是老矿井，都必须按照矿井生产技术规定做好严格的井下测量，全面确保煤矿井下测量精度，确保测量工作质量。

需要清楚的是，以往发生的大部分井下安全事故中，很多起事故均是由于测量工作不到位引发，造成了大量的人员伤亡。

所以，相关测量人员在实施井下测量工作时，必须要有严谨的工作态度，做好全方位的井下测量，保证测量精度，避免因测量操作不当、技术不精等问题造成安全事故，给煤矿企业带来大量的社会经济损失。

由此可见，煤矿井下测量是极具重要性的，它要求测量人员保持严谨、专注、慎重的工作作风。

二、煤矿井下测量的任务就我国目前的煤矿井下测量工作而言，测量主要任务包括：一，分别在地面与井下建立测量控制系统，利用控制系统来探测测量情况，为测量工作提供可靠的起算数据；二，发挥地面控制系统的功能。

建立在地面上的系统在应用时应该严格按照国家要求，客观测量地面设施，收集各类设施的建设情况；三，要在测量工作中建立一个地表、岩层和建筑物变形观测站，对矿井附近的地质，地形情况及时进行了解；四，参与“三下”采煤和塌陷区综合治理以及土地征用和村庄搬迁的方案设计和实施；进行矿区范围内的地籍测量，对于井下系统，在煤矿生产的每一个井下环节，对井下的环节根据国家的规定进行监督；五，利用测绘资料，解决在煤矿生产中的相关问题，并为煤矿灾害的预防、救护提供有关的测绘资料；六，要测绘各种煤矿井下相关测量图，满足煤矿企业在井下的生产需要；七，根据矿区的地表状况，设计和修改各类煤柱，并且要参与煤矿企业的长久生产发展的工作制定。

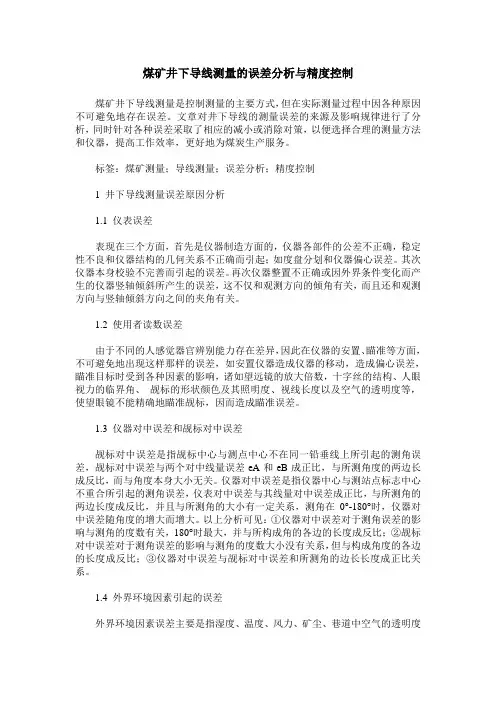

煤矿井下导线测量的误差分析与精度控制煤矿井下导线测量是控制测量的主要方式，但在实际测量过程中因各种原因不可避免地存在误差。

文章对井下导线的测量误差的来源及影响规律进行了分析，同时针对各种误差采取了相应的减小或消除对策，以便选择合理的测量方法和仪器，提高工作效率，更好地为煤炭生产服务。

标签：煤矿测量；导线测量；误差分析；精度控制1 井下导线测量误差原因分析1.1 仪表误差表现在三个方面，首先是仪器制造方面的，仪器各部件的公差不正确，稳定性不良和仪器结构的几何关系不正确而引起；如度盘分划和仪器偏心误差。

其次仪器本身校验不完善而引起的误差。

再次仪器整置不正确或因外界条件变化而产生的仪器竖轴倾斜所产生的误差，这不仅和观测方向的倾角有关，而且还和观测方向与竖轴倾斜方向之间的夹角有关。

1.2 使用者读数误差由于不同的人感觉器官辨别能力存在差异，因此在仪器的安置、瞄准等方面，不可避免地出现这样那样的误差，如安置仪器造成仪器的移动，造成偏心误差，瞄准目标时受到各种因素的影响，诸如望远镜的放大倍数，十字丝的结构、人眼视力的临界角、觇标的形状颜色及其照明度、视线长度以及空气的透明度等，使望眼镜不能精确地瞄准觇标，因而造成瞄准误差。

1.3 仪器对中误差和觇标对中误差觇标对中误差是指觇标中心与测点中心不在同一铅垂线上所引起的测角误差，觇标对中误差与两个对中线量误差eA和eB成正比，与所测角度的两边长成反比，而与角度本身大小无关。

仪器对中误差是指仪器中心与测站点标志中心不重合所引起的测角误差，仪表对中误差与其线量对中误差成正比，与所测角的两边长度成反比，并且与所测角的大小有一定关系，测角在0°-180°时，仪器对中误差随角度的增大而增大。

以上分析可见：①仪器对中误差对于测角误差的影响与测角的度数有关，180°时最大，并与所构成角的各边的长度成反比；②觇标对中误差对于测角误差的影响与测角的度数大小没有关系，但与构成角度的各边的长度成反比；③仪器对中误差与觇标对中误差和所测角的边长长度成正比关系。

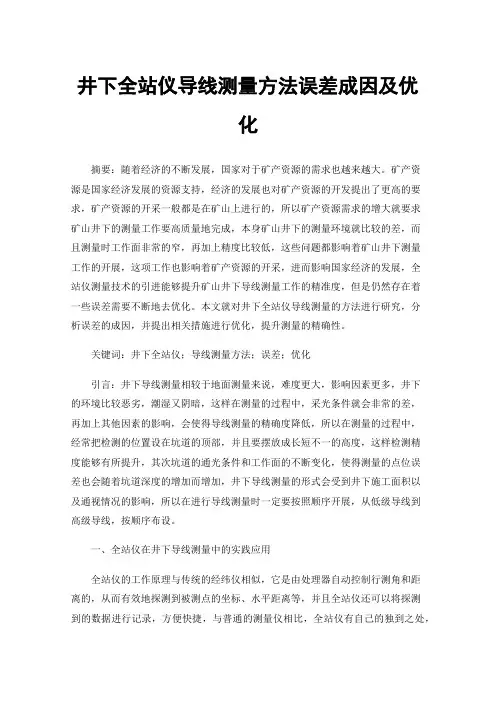

井下全站仪导线测量方法误差成因及优化摘要：随着经济的不断发展，国家对于矿产资源的需求也越来越大。

矿产资源是国家经济发展的资源支持，经济的发展也对矿产资源的开发提出了更高的要求，矿产资源的开采一般都是在矿山上进行的，所以矿产资源需求的增大就要求矿山井下的测量工作要高质量地完成，本身矿山井下的测量环境就比较的差，而且测量时工作面非常的窄，再加上精度比较低，这些问题都影响着矿山井下测量工作的开展，这项工作也影响着矿产资源的开采，进而影响国家经济的发展，全站仪测量技术的引进能够提升矿山井下导线测量工作的精准度，但是仍然存在着一些误差需要不断地去优化。

本文就对井下全站仪导线测量的方法进行研究，分析误差的成因，并提出相关措施进行优化，提升测量的精确性。

关键词：井下全站仪；导线测量方法；误差；优化引言：井下导线测量相较于地面测量来说，难度更大，影响因素更多，井下的环境比较恶劣，潮湿又阴暗，这样在测量的过程中，采光条件就会非常的差，再加上其他因素的影响，会使得导线测量的精确度降低，所以在测量的过程中，经常把检测的位置设在坑道的顶部，并且要摆放成长短不一的高度，这样检测精度能够有所提升，其次坑道的通光条件和工作面的不断变化，使得测量的点位误差也会随着坑道深度的增加而增加，井下导线测量的形式会受到井下施工面积以及通视情况的影响，所以在进行导线测量时一定要按照顺序开展，从低级导线到高级导线，按顺序布设。

一、全站仪在井下导线测量中的实践应用全站仪的工作原理与传统的经纬仪相似，它是由处理器自动控制行测角和距离的，从而有效地探测到被测点的坐标、水平距离等，并且全站仪还可以将探测到的数据进行记录，方便快捷，与普通的测量仪相比，全站仪有自己的独到之处，第一，在测量水平角和垂直角度的时候，只需要用一次反射棱镜，就可以进行高程和平面坐标的计算，而且能够自动记录数据，非常的方便；其次，全站仪在数据传输上非常的方面，能够通过一些通讯接口，连接其他的测量仪器或者设备，能够实现自动化测量技术，提升测量工作的效率，而且全站测量仪还能够和计算机软件相结合，进行施工放样和导线测量的工作；最后，就是全站仪的双轴补偿系统，这个系统能够进行自动测量和自动修正，能够在一定程度上提高井下导线测量的精确性。

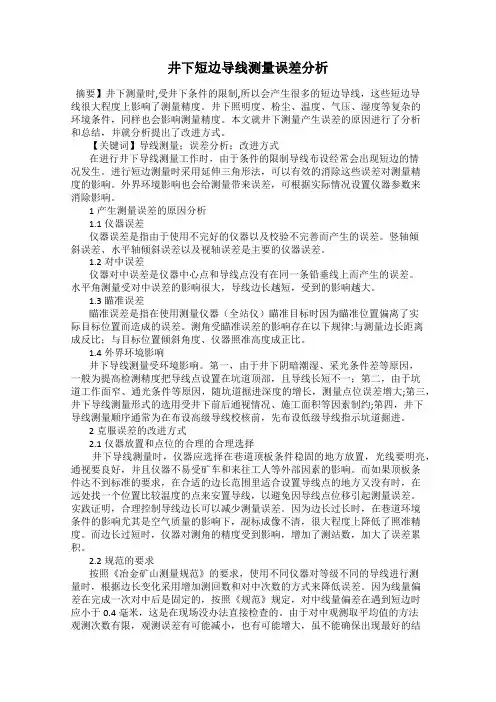

井下短边导线测量误差分析摘要】井下测量时,受井下条件的限制,所以会产生很多的短边导线，这些短边导线很大程度上影响了测量精度。

井下照明度、粉尘、温度、气压、湿度等复杂的环境条件，同样也会影响测量精度。

本文就井下测量产生误差的原因进行了分析和总结，并就分析提出了改进方式。

【关键词】导线测量；误差分析；改进方式在进行井下导线测量工作时，由于条件的限制导线布设经常会出现短边的情况发生。

进行短边测量时采用延伸三角形法，可以有效的消除这些误差对测量精度的影响。

外界环境影响也会给测量带来误差，可根据实际情况设置仪器参数来消除影响。

1产生测量误差的原因分析1.1仪器误差仪器误差是指由于使用不完好的仪器以及校验不完善而产生的误差。

竖轴倾斜误差、水平轴倾斜误差以及视轴误差是主要的仪器误差。

1.2对中误差仪器对中误差是仪器中心点和导线点没有在同一条铅垂线上而产生的误差。

水平角测量受对中误差的影响很大，导线边长越短，受到的影响越大。

1.3瞄准误差瞄准误差是指在使用测量仪器（全站仪）瞄准目标时因为瞄准位置偏离了实际目标位置而造成的误差。

测角受瞄准误差的影响存在以下规律:与测量边长距离成反比；与目标位置倾斜角度、仪器照准高度成正比。

1.4外界环境影响井下导线测量受环境影响。

第一，由于井下阴暗潮湿、采光条件差等原因，一般为提高检测精度把导线点设置在坑道顶部，且导线长短不一；第二，由于坑道工作面窄、通光条件等原因，随坑道掘进深度的增长，测量点位误差增大;第三，井下导线测量形式的选用受井下前后通视情况、施工面积等因素制约;第四，井下导线测量顺序通常为在布设高级导线校核前，先布设低级导线指示坑道掘进。

2克服误差的改进方式2.1仪器放置和点位的合理的合理选择井下导线测量时，仪器应选择在巷道顶板条件稳固的地方放置，光线要明亮，通视要良好，并且仪器不易受矿车和来往工人等外部因素的影响。

而如果顶板条件达不到标准的要求，在合适的边长范围里适合设置导线点的地方又没有时，在远处找一个位置比较温度的点来安置导线，以避免因导线点位移引起测量误差。
