井下控制测量
- 格式:pps
- 大小:387.00 KB
- 文档页数:24

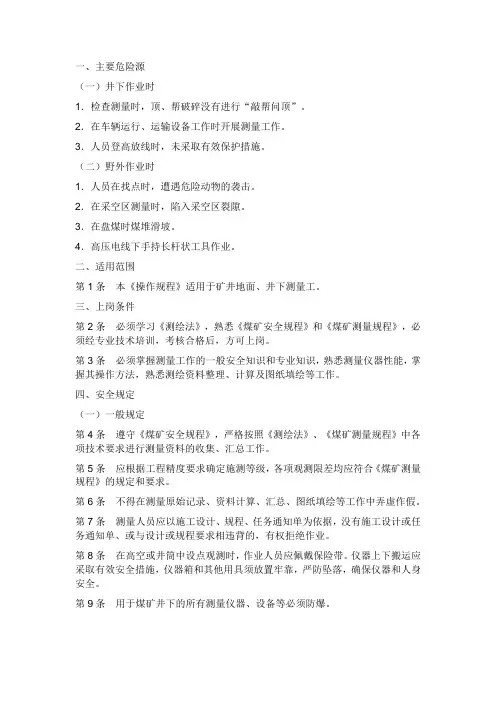

一、主要危险源(一)井下作业时1.检查测量时,顶、帮破碎没有进行“敲帮问顶”。
2.在车辆运行、运输设备工作时开展测量工作。
3.人员登高放线时,未采取有效保护措施。
(二)野外作业时1.人员在找点时,遭遇危险动物的袭击。
2.在采空区测量时,陷入采空区裂隙。
3.在盘煤时煤堆滑坡。
4.高压电线下手持长杆状工具作业。
二、适用范围第1条本《操作规程》适用于矿井地面、井下测量工。
三、上岗条件第2条必须学习《测绘法》,熟悉《煤矿安全规程》和《煤矿测量规程》,必须经专业技术培训,考核合格后,方可上岗。
第3条必须掌握测量工作的一般安全知识和专业知识,熟悉测量仪器性能,掌握其操作方法,熟悉测绘资料整理、计算及图纸填绘等工作。
四、安全规定(一)一般规定第4条遵守《煤矿安全规程》,严格按照《测绘法》、《煤矿测量规程》中各项技术要求进行测量资料的收集、汇总工作。
第5条应根据工程精度要求确定施测等级,各项观测限差均应符合《煤矿测量规程》的规定和要求。
第6条不得在测量原始记录、资料计算、汇总、图纸填绘等工作中弄虚作假。
第7条测量人员应以施工设计、规程、任务通知单为依据,没有施工设计或任务通知单、或与设计或规程要求相违背的,有权拒绝作业。
第8条在高空或井筒中设点观测时,作业人员应佩戴保险带。
仪器上下搬运应采取有效安全措施,仪器箱和其他用具须放置牢靠,严防坠落,确保仪器和人身安全。
第9条用于煤矿井下的所有测量仪器、设备等必须防爆。
第10条观测时应遵守以下安全规定1.在主要运输大巷及运输石门等运输繁忙地段,必须提前与有关部门、人员联系,在测量作业区段内禁止车辆通行、机械运转。
其他巷道和工作面的运输设施影响观测时,亦应立即停止运行。
作业中应加强前后瞭望,做好监护,保证人员与仪器安全。
2.在有架线巷道和电力设施的地点施测时,应特别注意人员和仪器的安全,必要时应停电作业。
3.在上、下山等坡度较大的巷道内作业时,应事先联系禁止斜巷绞车运行,必要时停止工作面施工,然后方可施测。

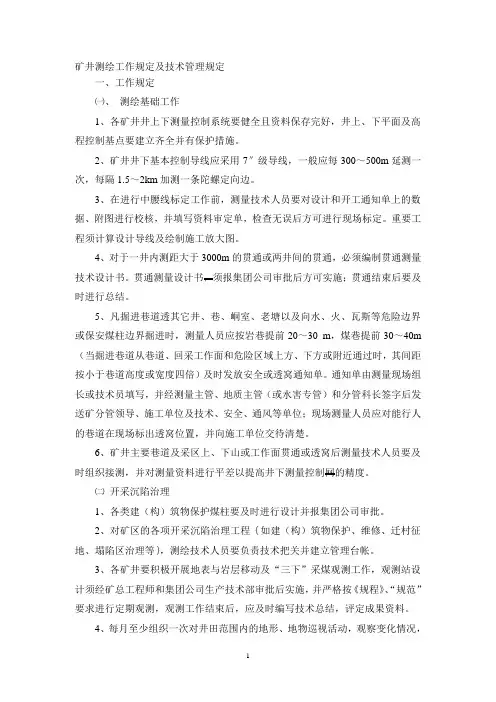

矿井测绘工作规定及技术管理规定一、工作规定㈠、测绘基础工作1、各矿井井上下测量控制系统要健全且资料保存完好,井上、下平面及高程控制基点要建立齐全并有保护措施。
2、矿井井下基本控制导线应采用7″级导线,一般应每300~500m延测一次,每隔1.5~2km加测一条陀螺定向边。
3、在进行中腰线标定工作前,测量技术人员要对设计和开工通知单上的数据、附图进行校核,并填写资料审定单,检查无误后方可进行现场标定。
重要工程须计算设计导线及绘制施工放大图。
4、对于一井内测距大于3000m的贯通或两井间的贯通,必须编制贯通测量技术设计书。
贯通测量设计书,须报集团公司审批后方可实施;贯通结束后要及时进行总结。
5、凡掘进巷道透其它井、巷、峒室、老塘以及向水、火、瓦斯等危险边界或保安煤柱边界掘进时,测量人员应按岩巷提前20~30 m,煤巷提前30~40m (当掘进巷道从巷道、回采工作面和危险区域上方、下方或附近通过时,其间距按小于巷道高度或宽度四倍)及时发放安全或透窝通知单。
通知单由测量现场组长或技术员填写,并经测量主管、地质主管(或水害专管)和分管科长签字后发送矿分管领导、施工单位及技术、安全、通风等单位;现场测量人员应对能行人的巷道在现场标出透窝位置,并向施工单位交待清楚。
6、矿井主要巷道及采区上、下山或工作面贯通或透窝后测量技术人员要及时组织接测,并对测量资料进行平差以提高井下测量控制网的精度。
㈡开采沉陷治理1、各类建(构)筑物保护煤柱要及时进行设计并报集团公司审批。
2、对矿区的各项开采沉陷治理工程{如建(构)筑物保护、维修、迁村征地、塌陷区治理等},测绘技术人员要负责技术把关并建立管理台帐。
3、各矿井要积极开展地表与岩层移动及“三下”采煤观测工作,观测站设计须经矿总工程师和集团公司生产技术部审批后实施,并严格按《规程》、“规范”要求进行定期观测,观测工作结束后,应及时编写技术总结,评定成果资料。
4、每月至少组织一次对井田范围内的地形、地物巡视活动,观察变化情况,发现问题及时汇报并采取措施,并用专用记录本进行记录。

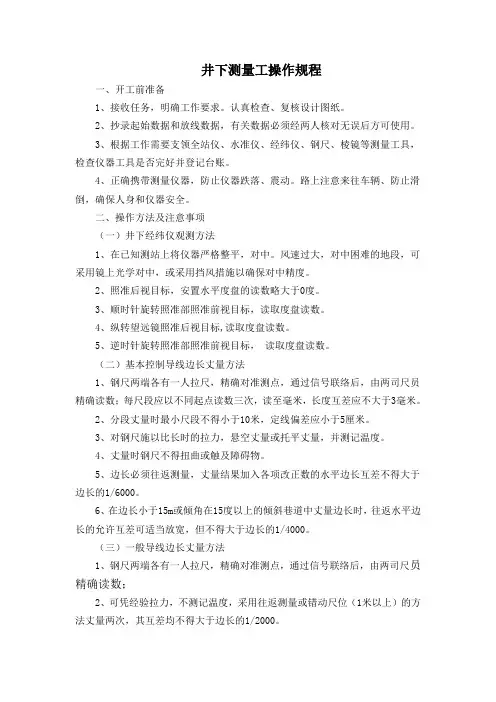

井下测量工操作规程一、开工前准备1、接收任务,明确工作要求。
认真检查、复核设计图纸。
2、抄录起始数据和放线数据,有关数据必须经两人核对无误后方可使用。
3、根据工作需要支领全站仪、水准仪、经纬仪、钢尺、棱镜等测量工具,检查仪器工具是否完好并登记台账。
4、正确携带测量仪器,防止仪器跌落、震动。
路上注意来往车辆、防止滑倒,确保人身和仪器安全。
二、操作方法及注意事项(一)井下经纬仪观测方法1、在已知测站上将仪器严格整平,对中。
风速过大,对中困难的地段,可采用镜上光学对中,或采用挡风措施以确保对中精度。
2、照准后视目标,安置水平度盘的读数略大于0度。
3、顺时针旋转照准部照准前视目标,读取度盘读数。
4、纵转望远镜照准后视目标,读取度盘读数。
5、逆时针旋转照准部照准前视目标,读取度盘读数。
(二)基本控制导线边长丈量方法1、钢尺两端各有一人拉尺,精确对准测点,通过信号联络后,由两司尺员精确读数;每尺段应以不同起点读数三次,读至毫米,长度互差应不大于3毫米。
2、分段丈量时最小尺段不得小于10米,定线偏差应小于5厘米。
3、对钢尺施以比长时的拉力,悬空丈量或托平丈量,并测记温度。
4、丈量时钢尺不得扭曲或触及障碍物。
5、边长必须往返测量,丈量结果加入各项改正数的水平边长互差不得大于边长的1/6000。
6、在边长小于15m或倾角在15度以上的倾斜巷道中丈量边长时,往返水平边长的允许互差可适当放宽,但不得大于边长的1/4000。
(三)一般导线边长丈量方法1、钢尺两端各有一人拉尺,精确对准测点,通过信号联络后,由两司尺员精确读数;2、可凭经验拉力,不测记温度,采用往返测量或错动尺位(1米以上)的方法丈量两次,其互差均不得大于边长的1/2000。
(四)三角高程测量方法1、当倾角大于6度时采用三角高程测量。
三角高程测量可与导线测量同时进行。
2、观测两点间的倾角,正倒镜观测,并往返观测。
量取仪器高和觇标高,量至毫米,并量注测点至底板高度。

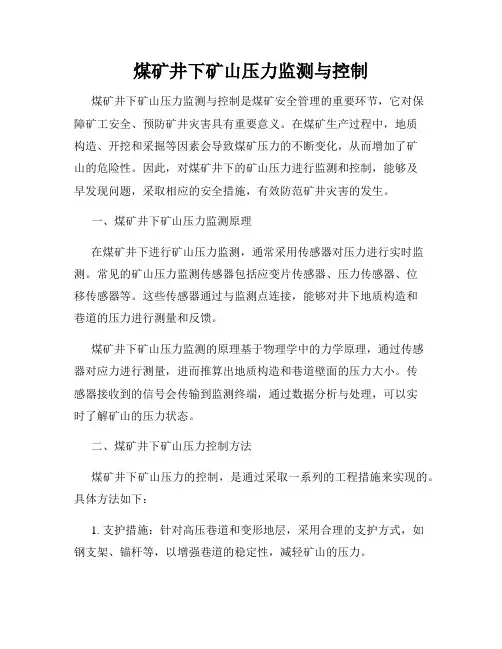

煤矿井下矿山压力监测与控制煤矿井下矿山压力监测与控制是煤矿安全管理的重要环节,它对保障矿工安全、预防矿井灾害具有重要意义。
在煤矿生产过程中,地质构造、开挖和采掘等因素会导致煤矿压力的不断变化,从而增加了矿山的危险性。
因此,对煤矿井下的矿山压力进行监测和控制,能够及早发现问题,采取相应的安全措施,有效防范矿井灾害的发生。
一、煤矿井下矿山压力监测原理在煤矿井下进行矿山压力监测,通常采用传感器对压力进行实时监测。
常见的矿山压力监测传感器包括应变片传感器、压力传感器、位移传感器等。
这些传感器通过与监测点连接,能够对井下地质构造和巷道的压力进行测量和反馈。
煤矿井下矿山压力监测的原理基于物理学中的力学原理,通过传感器对应力进行测量,进而推算出地质构造和巷道壁面的压力大小。
传感器接收到的信号会传输到监测终端,通过数据分析与处理,可以实时了解矿山的压力状态。
二、煤矿井下矿山压力控制方法煤矿井下矿山压力的控制,是通过采取一系列的工程措施来实现的。
具体方法如下:1. 支护措施:针对高压巷道和变形地层,采用合理的支护方式,如钢支架、锚杆等,以增强巷道的稳定性,减轻矿山的压力。
2. 防治煤与瓦斯突出措施:针对产状不良的煤层,采取钻孔抽放、水封止水等措施,以减少煤与瓦斯的压力,避免矿山突出事故的发生。
3. 巷道围岩控制措施:加强对巷道围岩的支护和加固,预防岩体滑动和冒顶等事故的发生,维护矿山的稳定。
4. 矿山通风控制:通过合理的矿井通风系统设计与管理,调节瓦斯和煤尘的浓度,降低井下瓦斯爆炸和煤尘爆炸的风险,保障矿工的生命安全。
5. 建立安全监测系统:在煤矿井下建立完善的安全监测系统,如矿山监控系统、瓦斯抽放监测系统等,能够对矿山压力、瓦斯浓度等关键参数进行实时监测和分析,提高灾害预警与应急处置能力。
三、案例分析:某煤矿井下矿山压力监测与控制实践某煤矿针对井下压力问题开展了矿山压力监测与控制工作。
通过对矿山中巷道围岩和煤体的压力进行实时监测,能够及时发现地质构造变形和巷道围岩压力增大的情况。

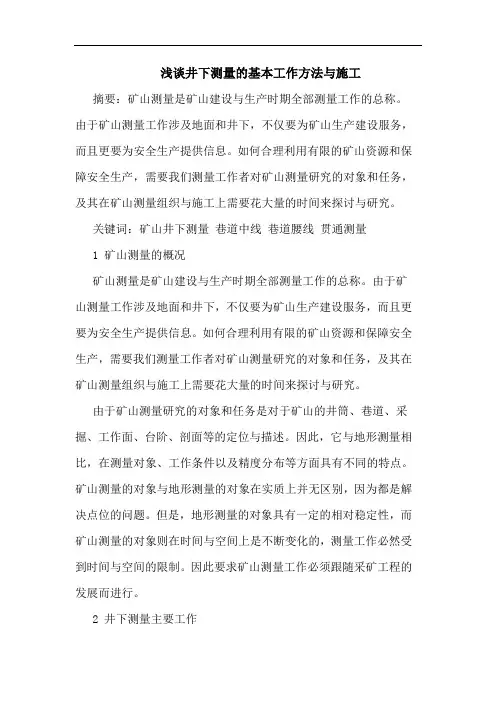

浅谈井下测量的基本工作方法与施工摘要:矿山测量是矿山建设与生产时期全部测量工作的总称。
由于矿山测量工作涉及地面和井下,不仅要为矿山生产建设服务,而且更要为安全生产提供信息。
如何合理利用有限的矿山资源和保障安全生产,需要我们测量工作者对矿山测量研究的对象和任务,及其在矿山测量组织与施工上需要花大量的时间来探讨与研究。
关键词:矿山井下测量巷道中线巷道腰线贯通测量1 矿山测量的概况矿山测量是矿山建设与生产时期全部测量工作的总称。
由于矿山测量工作涉及地面和井下,不仅要为矿山生产建设服务,而且更要为安全生产提供信息。
如何合理利用有限的矿山资源和保障安全生产,需要我们测量工作者对矿山测量研究的对象和任务,及其在矿山测量组织与施工上需要花大量的时间来探讨与研究。
由于矿山测量研究的对象和任务是对于矿山的井筒、巷道、采掘、工作面、台阶、剖面等的定位与描述。
因此,它与地形测量相比,在测量对象、工作条件以及精度分布等方面具有不同的特点。
矿山测量的对象与地形测量的对象在实质上并无区别,因为都是解决点位的问题。
但是,地形测量的对象具有一定的相对稳定性,而矿山测量的对象则在时间与空间上是不断变化的,测量工作必然受到时间与空间的限制。
因此要求矿山测量工作必须跟随采矿工程的发展而进行。
2 井下测量主要工作井下测量的工作主要是负责巷道施工的据进工程、开拓工程和贯通工程等等。
在井巷开拓和采矿工程设计时,对巷道的起点、终点、方向、坡度、断面规格等几何要素,都有明确的规定和要求。
巷道施工时的测量工作,就是根据设计要求,将其标定在实地上,其中主要的测量工作就是给出巷道的中线和腰线。
中线是巷道在水平面内的方向线,通常标设在巷道顶板上,用于指示巷道的掘进方向。
巷道腰线是巷道在竖直面内的方向线,标设在巷道两帮上,用于控制巷道掘进时的坡度。
同一矿井的腰线高于轨面设计高程应为一个定值,例如我公司井下三采区轨道、胶带、回风巷腰线距底板(轨面) 1.4 m。

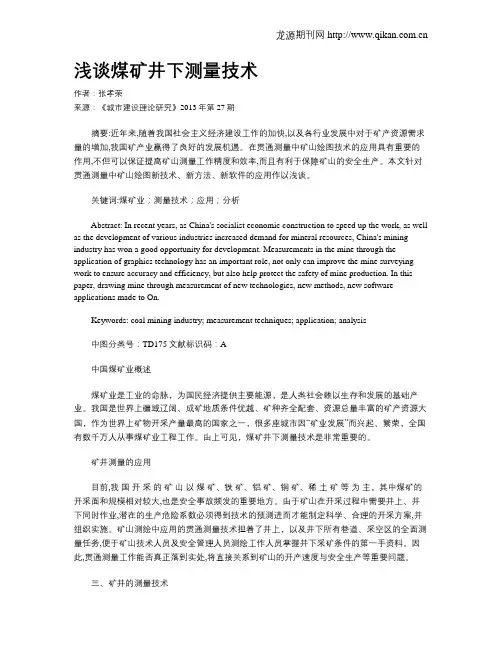

浅谈煤矿井下测量技术作者:张孝荣来源:《城市建设理论研究》2013年第27期摘要:近年来,随着我国社会主义经济建设工作的加快,以及各行业发展中对于矿产资源需求量的增加,我国矿产业赢得了良好的发展机遇。
在贯通测量中矿山绘图技术的应用具有重要的作用,不但可以保证提高矿山测量工作精度和效率,而且有利于保障矿山的安全生产。
本文针对贯通测量中矿山绘图新技术、新方法、新软件的应用作以浅谈。
关键词:煤矿业;测量技术;应用;分析Abstract: In recent years, as China's socialist economic construction to speed up the work, as well as the development of various industries increased demand for mineral resources, China's mining industry has won a good opportunity for development. Measurements in the mine through the application of graphics technology has an important role, not only can improve the mine surveying work to ensure accuracy and efficiency, but also help protect the safety of mine production. In this paper, drawing mine through measurement of new technologies, new methods, new software applications made to On.Keywords: coal mining industry; measurement techniques; application; analysis 中图分类号:TD175文献标识码:A中国煤矿业概述煤矿业是工业的命脉,为国民经济提供主要能源,是人类社会赖以生存和发展的基础产业。

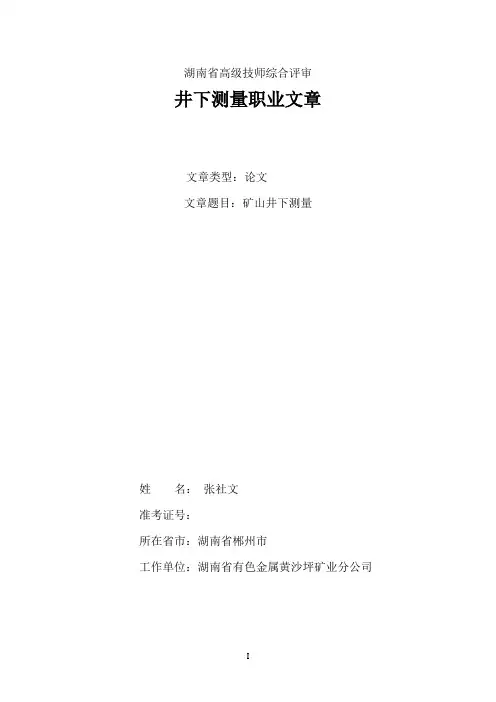

湖南省高级技师综合评审井下测量职业文章文章类型:论文文章题目:矿山井下测量姓名:张社文准考证号:所在省市:湖南省郴州市工作单位:湖南省有色金属黄沙坪矿业分公司目录目录 (II)摘要................................................................................................... I II 1 矿山测量的概况 .. (1)1.1矿山测量的概况 (1)2 井下测量主要工作 (2)2.1井下测量工作简介 (2)2.2井下导线测量 (2)2.2.1、选点和设点 (2)2.2.2、方法和施工 (3)3.2.3、内业处理 (4)2.3巷道中线的标定及延伸巷道中线的标定 (4)2.3.1、内容与要求: (4)2.3.2、方法和步骤 (4)2.3.3、注意事项 (6)2.4 巷道腰线的标定与延伸 (6)2.4.1、用水准仪标定平巷腰线 (6)2.4.2、用经纬仪标定斜巷腰线 (7)3结论 (10)4 参考文献 (11)摘要矿山测量是矿山建设与生产时期全部测量工作的总称。
由于矿山测量工作涉及地面和井下,不仅要为矿山生产建设服务,而且更要为安全生产提供信息。
在此浅谈井下测量工作,在本论文中,首先概述了矿山测量的概况,其次讲解了矿山测量在井下主要涉及的测量技术如:巷道的掘进开拓的导线测量、巷道之间贯通要求的坡度所涉及的水准测量及中腰的标定等测量工作,对于井下矿山测量的顺利进行,不仅可以加快矿井的建设速度,缩短了矿井建设的周期、保证了正常的生产交替并且提高了矿井的年产量。
关键词:矿山井下测量、导线测量、水准测量、中线、腰线。
1 矿山测量的概况1.1矿山测量的概况矿山测量是矿山建设与生产时期全部测量工作的总称。
由于矿山测量工作涉及地面和井下,不仅要为矿山生产建设服务,而且更要为安全生产提供信息。
如何合理利用有限的矿山资源和保障安全生产,需要我们测量工作者对矿山测量研究的对象和任务,及其在矿山测量组织与施工上需要花大量的时间来探讨与研究。

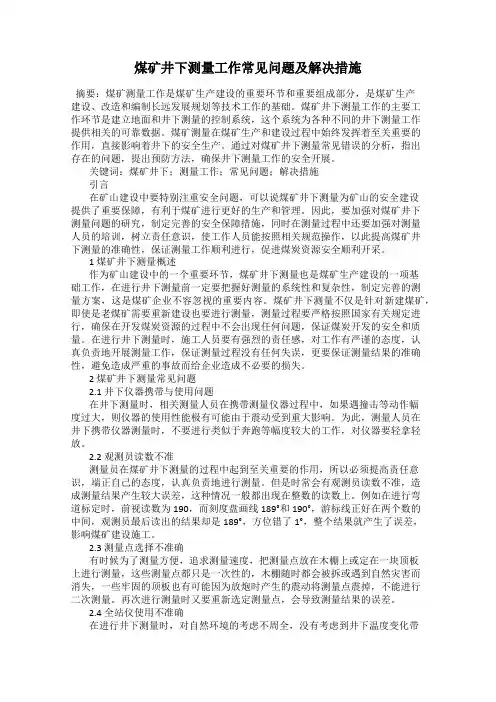

煤矿井下测量工作常见问题及解决措施摘要:煤矿测量工作是煤矿生产建设的重要环节和重要组成部分,是煤矿生产建设、改造和编制长远发展规划等技术工作的基础。
煤矿井下测量工作的主要工作环节是建立地面和井下测量的控制系统,这个系统为各种不同的井下测量工作提供相关的可靠数据。
煤矿测量在煤矿生产和建设过程中始终发挥着至关重要的作用,直接影响着井下的安全生产。
通过对煤矿井下测量常见错误的分析,指出存在的问题,提出预防方法,确保井下测量工作的安全开展。
关键词:煤矿井下;测量工作;常见问题;解决措施引言在矿山建设中要特别注重安全问题,可以说煤矿井下测量为矿山的安全建设提供了重要保障,有利于煤矿进行更好的生产和管理。
因此,要加强对煤矿井下测量问题的研究,制定完善的安全保障措施,同时在测量过程中还要加强对测量人员的培训,树立责任意识,使工作人员能按照相关规范操作,以此提高煤矿井下测量的准确性,保证测量工作顺利进行,促进煤炭资源安全顺利开采。
1 煤矿井下测量概述作为矿山建设中的一个重要环节,煤矿井下测量也是煤矿生产建设的一项基础工作,在进行井下测量前一定要把握好测量的系统性和复杂性,制定完善的测量方案,这是煤矿企业不容忽视的重要内容。
煤矿井下测量不仅是针对新建煤矿,即使是老煤矿需要重新建设也要进行测量,测量过程要严格按照国家有关规定进行,确保在开发煤炭资源的过程中不会出现任何问题,保证煤炭开发的安全和质量。
在进行井下测量时,施工人员要有强烈的责任感,对工作有严谨的态度,认真负责地开展测量工作,保证测量过程没有任何失误,更要保证测量结果的准确性,避免造成严重的事故而给企业造成不必要的损失。
2 煤矿井下测量常见问题2.1 井下仪器携带与使用问题在井下测量时,相关测量人员在携带测量仪器过程中,如果遇撞击等动作幅度过大,则仪器的使用性能极有可能由于震动受到重大影响。
为此,测量人员在井下携带仪器测量时,不要进行类似于奔跑等幅度较大的工作,对仪器要轻拿轻放。
井下测量工操作规程一、开工前准备1、接收任务,明确工作要求。
认真检查、复核设计图纸。
2、抄录起始数据和放线数据,有关数据必须经两人核对无误后方可使用。
3、根据工作需要支领全站仪、水准仪、经纬仪、钢尺、棱镜等测量工具,检查仪器工具是否完好并登记台账。
4、正确携带测量仪器,防止仪器跌落、震动。
路上注意来往车辆、防止滑倒,确保人身和仪器安全。
二、操作方法及注意事项(一)井下经纬仪观测方法1、在已知测站上将仪器严格整平,对中。
风速过大,对中困难的地段,可采用镜上光学对中,或采用挡风措施以确保对中精度。
2、照准后视目标,安置水平度盘的读数略大于0度。
3、顺时针旋转照准部照准前视目标,读取度盘读数。
4、纵转望远镜照准后视目标,读取度盘读数。
5、逆时针旋转照准部照准前视目标,读取度盘读数。
(二)基本控制导线边长丈量方法1、钢尺两端各有一人拉尺,精确对准测点,通过信号联络后,由两司尺员精确读数;每尺段应以不同起点读数三次,读至毫米,长度互差应不大于3毫米。
2、分段丈量时最小尺段不得小于10米,定线偏差应小于5厘米。
3、对钢尺施以比长时的拉力,悬空丈量或托平丈量,并测记温度。
4、丈量时钢尺不得扭曲或触及障碍物。
5、边长必须往返测量,丈量结果加入各项改正数的水平边长互差不得大于边长的1/6000。
6、在边长小于15m或倾角在15度以上的倾斜巷道中丈量边长时,往返水平边长的允许互差可适当放宽,但不得大于边长的1/4000。
(三)一般导线边长丈量方法1、钢尺两端各有一人拉尺,精确对准测点,通过信号联络后,由两司尺员精确读数;2、可凭经验拉力,不测记温度,采用往返测量或错动尺位(1米以上)的方法丈量两次,其互差均不得大于边长的1/2000。
(四)三角高程测量方法1、当倾角大于6度时采用三角高程测量。
三角高程测量可与导线测量同时进行。
2、观测两点间的倾角,正倒镜观测,并往返观测。
量取仪器高和觇标高,量至毫米,并量注测点至底板高度。
煤矿井下巷道贯通测量技术及精度控制探究中煤集团上海大屯能源股份有限公司孔庄矿地质测量科江苏徐州 221600摘要:煤矿井下巷道贯通测量技术是矿井安全生产的重要保障,也是提高矿井生产能力的有效手段。
随着国家经济建设的发展,我国煤矿开采规模不断扩大,煤矿巷道越来越长,巷道贯通工作量越来越大,巷道贯通测量技术的应用范围也越来越广泛,对巷道贯通测量的精度要求也越来越高。
为满足矿井生产需要,提高巷道贯通测量的质量水平,近年来,国内外开展了大量的研究工作,其中包括巷道贯通测量技术及精度控制技术,巷道掘进工程测量技术及精度控制技术,以及巷道支护技术等。
但是,由于巷道贯通测量技术的发展较晚,巷道支护技术的研究相对滞后,因此,在巷道贯通测量技术方面,目前仍存在许多问题。
本文主要对煤矿井下巷道贯通测量技术及精度控制进行分析,通过对巷道贯通测量技术的分析,提出了一些有益的建议。
希望能对今后的巷道贯通测量工作有所帮助。
关键词:精度控制;煤矿井下;巷道贯通;测量技术在国内外煤矿开采过程中,巷道贯通测量技术已成为矿井安全生产的重要保障。
然而,由于巷道贯通测量工作涉及面广、环节多、难度大,在国内外煤矿普遍存在着人员素质参差不齐、资源匮乏、设备落后、管理粗放等问题,严重制约了煤矿的发展[1]。
现阶段,随着煤矿生产规模的不断扩大,安全风险越来越高,为保障煤矿安全生产,提高测量精度,降低人工成本,减少测量误差,提高工作效率,减少人员伤亡,减少对环境的污染,煤矿井下巷道贯通测量技术及精度控制研究成为当前国内外煤矿井下巷道贯通测量的热点。
因此,在巷道贯通测量中采用全站仪进行测量,如何提高巷道贯通测量的精度已成为迫切需要解决的问题。
一、工程案例(一)工程概况-1015轨道大巷是孔庄矿的重点工程。
整个-1015轨道大巷贯通工程贯通距离7500米,横跨-785,-1015两个水平,垂直高差300米,其中-1015轨道大巷约2300米,IV1人行下车场约200米,IV1人行上山约800米,-785轨道大巷约2900米,IV3采区-785轨道大巷运输联络巷约300米,IV3皮带下山约1100米。
矿山测量工作内容与重点概述矿山测量的主要任务是为矿山生产提供基础数据(即属性数据和图形数据,为矿山经济建设服务。
准确的矿山测量工作能够确保矿山各种工程设计按照预期目标顺利施工。
由于矿山的开拓、采准和回采是经常进行的作业,矿山巷道不断延伸,采场不断扩大,作业面的空间位置不断改变,为保证巷道开门位置的正确性及巷道贯通的高精度,及时准确的进行中、腰线标定,能够有效地促进采掘施工质量,减少矿井的安全隐患,促进煤矿安全生产的长远发展。
矿山测量是矿山资源开发中的一项重要技术基础工作,它所提供的信息产品、成果数据,在矿山勘探、设计、建设、生产和安全等各个方面都是不可缺少的。
矿山测量在煤矿安全生产中发挥着及其重要的作用,为巷道掘进指明方向。
因此,矿山测量被矿山工人形象地比喻为“矿山的眼睛”。
1、井下平面控制测量井下平面控制测量,是建立井下平面控制系统的测量,在井下建立统一的平面坐标系统,以提供可靠的数据。
由于受井下巷道条件的限制,不能像在地面上那样可以用测角网、测边网等方法进行井下平面控制,而只能以导线的形式沿巷道布设进行导线测量,建立井下平面测量的控制,作为测绘和标定井下巷道、硐室、回采工作面等的平面位置的基础,也能满足一般贯通测量的要求。
井下导线的布设,按照“高级控制低级”的原则进行,按测角和量边的精度要求分为两类:基本控制和采区控制导线。
基本控制导线精度较高,又可以分为7〃和15〃两级,是矿井的首级控制导线。
一般敷设在斜井、暗斜井、平硐、运输巷道、总回风道、主要采区的上下山及石门等主要巷道内,各矿可根据井田范围的大小,选用其中一种作为本矿的基本控制导线,通常每隔1.5〜2.0km应加测陀螺定向边以提供检核和方位平差条件;采区控制导线也按测角精度分为15〃和30〃两级,沿采区上下山、中间巷道或片盘运输巷道以及其他次要巷道敷设。
1.1导线点的选择和设置导线点应尽量设在巷道稳定、安全便于观测的地方,最好是碹顶,棚梁或顶板的岩石中,选择能避开电缆和淋水且不影响运输之处,以便保存和观测。
金属矿山井下测量常用方法及技巧【摘要】:井下测量在金属矿山开发中具有重要作用,可能确保金属矿山安全开采,并保障开采全程的生产安全。
近年来我国加大对金属矿山的开采力度,开采规模逐渐扩大,金属矿山项目与矿产企业之间产生密不可分的关系,开采成果直接决定企业经济效益。
基于此,本文首先概述金属矿山井下测量工作的具体内容与特征,然后对金属矿山井下测量的常用方法和技巧进行分析,以期为广大矿业工作者提供有效参考。
【关键词】:金属矿山;井下测量;方法及技巧引言现阶段我国社会经济建设步入新时期,我国各方面实力均有所提高,经济增长势头强劲,各种科学技术也随之不断更新,各类新工艺得以研发并投入使用,为金属矿山的井下测量工作提供了大量技术帮助,但随着金属矿山开采规模的扩大,井下测量工作仍然面临一定困难,阻碍矿山的顺利开发与应用,因此矿产企业必须做好矿山测量工作,为后续开采打下坚实的基础,为开采全过程提供安全保障。
一、矿山井下测量工作内容(一)绘制井下地形图矿山测量工作初始阶段,技术人员应首先选择合适的测量地点,在地点选择的过程中应采用照明措施,如利用矿灯、手电筒进行照明,提高矿井内部亮度,选择合适的位置安装测量仪器。
在测量地点选择完毕后,应对金属矿山井下各类地理信息数据进行测量,并利用一定平差处理技术处理数据,取得矿井中各点位坐标,从而将这些坐标数据相结合绘制相应的井下地形图。
(二)确定巷道规格、掘进量在井下巷道地形图之绘制完毕后,技术人员应采用全站仪等设备进行巷道定位,确定巷道规格、掘进方式以及掘进量。
这一过程中,技术人员利用全站仪确定巷道中线的坐标方位角,使用时应确保全站仪稳定,从而控制巷道的水平方向。
在周边地质稳定性较强的地区内选择中心点,从而防止矿山爆破过程中影响岩石稳定性,保证矿山开采安全。
(三)测量巷道腰线在矿山井下测量过程中,测量人员会对斜坡道的中腰线进行测量,该重要线应与巷道底板之间保持1m左右的差值,并将底板铺设于斜道坡两侧,从而确保矿山井下巷道具有足够的稳定性,满足开采实际所需。
例谈矿井测量中测量精度控制与优化1.某矿井贯通工程测量背景概况某海拔1760~1890m的矿井,位处山间盆地倾斜起伏,其中东北方向的地势高于西南方向,周边与公路壤接,交通条件良好。
现矿井老采区资源枯竭,为接续新矿井,决定在矿井深部实施贯通接替改造施工,将一矿副井与三矿主井贯通,其中副井和主井距离2100m,矿井下导线长度2700m,大约需实现160m的贯通距离。
本矿井贯通工程测量工作,参照《煤矿测量规程》的相关规定,编写相关的测量参数,其中井筒中心线坐标方位角、井筒倾角、井筒毛断面、井筒净断面、主井总长度、井筒水平长度。
在贯通相遇位置,根据井巷的类型、用途、运输量等工程实际需求,明确相关的允许偏差值:副井间0.3m、主井间0.5m、腰线间0.2m、高程方向±0.2m。
在允许偏差范围内,矿井进行测量方案的选择,主要内容为贯通测量误差预计、测量施测计算、测量校核、测量成果定期核实、测量偏差调整、测量精度分析等。
2.案例矿井贯通工程测量精度控制与优化方法在了解案例矿井贯通工程测量背景概况的基础上,为进一步控制和优化工程测量精度,下面通过测量线路的分析选择,然后分别从地面控制测量和高程控制测量两个方面展开研讨:2.1测量线路分析选择本矿井贯通工程测量,路线的合理选择是测量精度控制与优化的重要前提,其中根据工程现场的实际情况,笔者设计了三条测量线路,详情如下:线路一:从一矿副井开始,途径1635大巷,止于三矿主井,路线长度2700m,共有5个小于60m的边长,角度均为15°之上。
线路二:从一矿副井开始,途径1540中巷和北巷,并沿着轨道上山,止于三矿主井,路线长度2900m,共有6个小于60m的边长和2个小于15°的角度。
线路三:从一矿副井开始,途径1675中巷和北巷,并沿着轨道上山,止于三矿主井,路线长度3100m,共有7个小于60m的边长和1个小于15°的角度。
井下平面控制测量井下高程控制测量
第八章井下控制测量本章主要内容•井下导线的等级井下导线的的布设,按照“高级控制低级”的原则进行。我国《煤矿测量过程》规定,井下平面控制分为基本控制(表一)和采区控制(表二)两类,这两类应敷设成闭(附)合导线或复测支导线。
基本控制导线按照测角精度分为±7 ″和±15 ″ 两级。采取控制导线也按测角精度分为±15 ″和±30 ″两级。
井下平面控制导线的布设与等级•井下导线的发展与形式井下导线往往不是一次全面布网,而是随井下巷道掘进而逐步敷设。如图1-1 ,当由石门处拉门开始掘进主要运输大巷时,随巷道掘进而先敷设低等级的±15 ″和±30 ″导线(如图1-1 中虚线所示),用以控制巷道中线的标定和及时填绘矿图,随巷道掘进每30 ~100m 延长一次。
井下导线的发展当巷道掘进到300 ~500m 时,再敷设±7 ″和±15 ″级基本控制导线,用来检查前面已敷设的低级采区控制导线是否正确。当巷道继续向前掘进时,以基本控制导线所测设的最终边为基础,向前敷设低等级控制导线和给中线。当巷道又掘进300~500m时,再延长基本控制导线。这样不断分段重复,直到形成闭(附)合导线,如图1-2所示。
闭合导线•特殊形式的井下导线(1)交叉闭合导线
交叉闭合导线(2)坐标附合导线
坐标附和导线(3)方向附合导线
方向附和导线•按所使用的仪器来划分导线类型(1)经纬仪——钢尺导线(2)光电测距导线(3)全站仪导线(4)陀螺定向——光电测距导线•井下导线的设臵井下导线点按照其使用时间长短和重要性而分为永久点和临时点两种。导线点应当选择在巷道顶(底)板稳固、通视良好且易于安设仪器观测、尽量不受来往矿车影响的地方。永久导线点应埋设在主要巷道中,一般每隔300 ~500m 埋设一组三个永久点,以便用测角来检查其是否移动。永久点的结构应以坚固耐用和使用方便为原则。•井下测角与地面测角的不同点由于井下的特殊环境条件,而使井下测角与地面测角具有以下不同点:(1)井下测点多设于巷道顶板上,因此经纬仪要在测点下对中(2)倾角较大的巷道时,用弯管目镜。(3)仪器密封性好,有良好的防暴照明设备。
井下经纬仪导线角度测量
•矿用经纬仪的检验与维护(一)矿用经纬仪的检验1、望远镜的镜上中心位臵应正确,即当望远镜水平时,镜上中心应位于仪器竖轴上。2、光学对中器的视准轴应与竖轴重合。检验方法分为以下三种:(1 )光学对中器安装在望远镜上。(2 )光学对中器安臵在照准部上。(3 )光学对中器安臵在经纬仪基座上。校正方法:调整光学对中器的校正螺旋,使光学对中器的中心对准A 、B 两点连线的中点。这项检验与校正应当变更经纬仪至投影白纸的距离后再进行一次,直到A 、B 两点之间的距离小于0.5 ㎜为止.
( 二) 矿用经纬仪的维护经纬仪是精密贵重的测量仪器,应当对其精心爱护。针对井下特殊的环境条件,在安臵仪器和进行观测时,应当注意以下几点:(1 )在井下安臵仪器之前,应对巷道两帮及顶板进行仔细检查,即“敲帮问顶”,确认无浮石、无冒顶和片帮危险后,再安臵仪器。(2 )井下黑暗,巷道中过往矿车及行人很多,因此,在安臵好经纬仪之后,必须有专人看护,不得离人。(3 )由于井下潮湿,有的巷道有淋水,上井后必须擦干仪器,或将仪器直于通风处凉干后再装入仪器箱内。(4 )仪器在下井、上井搬运时,要防止剧烈震动,必要时可把以前抱在怀中,切忌做着仪器箱乘做罐笼或人车。(5 )冬季地面与井下温度相差较大时,在有地面到达井下观测地点之后,要稍等片刻,待仪器温度与周围巷道内温度接近后再开箱。
( 三) 井下测角方法与限差规定井下测角一般用测回法,如图,测量角度β=∠ACB 时,在C 点安臵经纬仪,整平对中,在后视点A 和前视点B 悬挂垂球钱作为觇标,并用矿灯蒙上白纸照明垂球线。瞄准时,应先用望远镜筒外的准星大致照准觇标处的灯光,再调焦对光,并用矿灯照明十字丝和读数窗,才能精确瞄准和读数。测回法用测回法同时测量水平角和竖直角的步骤如下;(1 )正镜瞄准后视点A, 使水平度盘读数大致对于0°,读取水平度盘读数a ,并使十字丝的水平中丝照准垂球线上的标志使竖盘指标水准器的气泡居中后读取竖盘读数LA;(2 )正镜顺时针方向旋转照准部,照准前视点B 读取水平度盘读数b1和竖盘读数LB;(3 )到镜后逆时针旋转照准部,照准前视点B ,读取水平度盘读数b2和竖盘读数RA ;(4 )到镜逆时针旋转照准部,照准后视点A ,读取水平度盘读数a2和竖盘读数RA'。井下经纬仪导线的边长测量井下经纬仪导线通常使用钢尺丈量边长,随着科学技术的迅速发展和光学机械电子仪器制造水平的提高,已开始应用电磁波等物理测距方法来测量井下的导线边长。井下经纬仪导线测量外业井下经纬仪导线测量的外业包括选点、埋点、测角、量边、碎部测量以及导线的延长及其检查测量。
•选点和埋点选择导线点埋设的地点时,应全面考虑下列各项要求:(1)前后导线点通视良好,且便于安设仪器,并应尽可能使点间的距离大些;
(2)为了不影响或少影响运输,应将点设在巷道的一边;(3)避免设在淋水和不安全的地方;(4)巷道的连接处和交叉口处应埋设导线点。•测角和量边测角和用钢尺量边时的劳动组织与记录手簿(一)劳动组织井下测角一般需要4人:一人观测,一人记录,前后视照明各一人。量边需要5人:两人拉尺,两人读数,一人记录并测定温度。
(二)“三联架”法导线测量仪器:采用经纬仪和测距仪或全站仪测角量边三联架”法:仪器头和棱镜觇标可以共用相同的基座与三脚架,每个三脚架连同基座可整平对中一次,在搬站时,只需移动仪器头和棱镜觇标,不必移动三脚架和基座。
1、三架法
2、四架法三架法碎部测量包括丈量仪器中心到巷道顶板、底板和两帮的距离(简称量上、量下、量左、量右),测量巷道、硐室的轮廓。
碎部测量的方法:支距法
巷道碎部测量
碎部测量的目的:测得井巷的细部轮廓形状,获得填图资料。
(三)碎部测量(四)导线的延长及检查
井下导线是随巷道掘进分段测设的,逐段向前延长的。为了检查在导线延长时所依据的已知起始点的可靠性,在接测前应对上次所测设的最后一个水平角及最后一条边长进行检查测量。
重新测得的水平角和上次观测的该水平角之差
md22容
重新丈量最后一条边长与原丈量最后一条边的结果之差不得超过各级导线边长往返丈量互差的规定。井下高程控制测量概述•井下高程测量的目的和种类1、井下高程测量的目的在井下建立一个与地面统一的高程系统,确定各种采掘巷道、硐室在竖直方向上的位臵及相互关系,以解决各种采掘工程在竖直方向上的几何问题。
2、井下高程测量的任务(1)确定主要巷道内各水准点与永久导线点的高程,以建立井下高程基本控制;
(2)给定巷道在竖直面内的方向;(3)检查主要巷道及其运输线路的坡度和测绘主要运输巷道纵剖面图。
3、井下高程测量的种类
现以下图的矿井为例说明井下高程测量的种类我国国家水准测量依精度不同分为一、二、三、四等。一、二等水准测量是国家高程控制的全面基础,三、四等水准测量直接为地形测图和各种工程建设提供所必须的高程控制。
矿区高程控制测量:是指在国家一、二等水准网的基础上,在矿区建立的三、四等水准网。井下高程测量的类型综上可见,井下高程测量分为三种类型,即(1)通过立井导入高程(2)水准测量(3)三角高程测量•井下高程测量的基本要求1、井下高程控制网,可采用水准测量方法或三角高程的方法敷设。
δ<50时,水准测量50δ>80时,用三角高程测量2、从井底车场的高程起算点开始,每隔300—500米设臵一组高程点,每组高程点至少应由三个点组成。
3、水准点可设在巷道的顶板、底板或两帮上,也可在井下固定设备的基础上。•巷道剖面图的测绘1、目的:为了检查平巷的铺轨质量或者为平巷改造提供依据
2、具体做法:先用皮尺沿底板每隔10米或20米标记一个临时点,并且将此点标记在巷道两帮上,以便调整坡度放腰线时使用3、巷道剖面图绘制要求:(1)水平比例尺一般为1:2000、1:1000、1:500,对应的竖直比例尺一般为1:200、1:100、1:50;
(2)按水平比例尺画出表格,表中填写测点编号、测点间距、测点的实测高程和设计高程、轨道面的实际坡度;(3)在表格的上方,绘出巷道的纵剖面图
绘图时,先按竖直比例尺绘出水平线,注明高程,绘出测点的水平投影位臵,按照测点的实际高程和选定的竖直比例尺绘出竖直面上的位臵,然后用直线将这些位臵点连接起来,便可以得到巷道的实测纵剖面线。
(4)在表格的下方绘出该巷道的平面图,并且在图上绘出高程基点和永久导线点的位臵。
