一、实习背景随着我国煤矿生产的不断发展，井下导线测量在煤矿安全生产中发挥着越来越重要的作用。
为了提高学生对井下导线测量的实际操作能力，培养具备专业素质的测量人才，我校组织了一次井下导线测量实习活动。
本次实习旨在让学生了解井下导线测量的基本原理、操作方法及注意事项，提高学生的实际操作能力。
二、实习目的1. 熟悉井下导线测量的基本原理和操作方法；2. 掌握井下导线测量的测量工具及设备的使用；3. 培养学生在井下复杂环境下进行测量的技能；4. 增强学生的安全意识，提高安全操作能力。
三、实习内容1. 井下导线测量的基本原理井下导线测量是利用导线来测定井下巷道的平面位置和高程，从而建立井下平面坐标系统。
井下导线测量包括以下内容：（1）导线点的布设：根据巷道走向、断面尺寸、施工要求等因素，确定导线点的位置。
（2）导线测量：利用经纬仪、全站仪等测量仪器，对导线点进行水平角和水平距离的观测。
（3）导线计算：根据观测数据，计算导线点的坐标和高程。
2. 井下导线测量的操作方法（1）导线点的布设：根据实际情况，选择合适的导线点位置，并做好标记。
（2）导线测量：使用经纬仪、全站仪等测量仪器，对导线点进行水平角和水平距离的观测。
（3）导线计算：根据观测数据，计算导线点的坐标和高程。
3. 井下导线测量的注意事项（1）安全意识：在井下进行测量工作时，要时刻注意安全，遵守操作规程。
（2）仪器设备：使用前要检查仪器设备是否完好，确保测量精度。
（3）测量环境：井下环境复杂，要适应井下光线暗、通风差等条件。
（4）数据记录：认真记录观测数据，确保数据的准确性。
四、实习过程1. 实习前准备：了解井下导线测量的基本原理、操作方法及注意事项，熟悉测量仪器设备。
2. 实习过程：在指导老师的带领下，进入井下进行导线测量实习。
（1）导线点的布设：根据实际情况，选择合适的导线点位置，并做好标记。
（2）导线测量：使用经纬仪、全站仪等测量仪器，对导线点进行水平角和水平距离的观测。
矿井测量工作管理规定一、引言矿井测量工作是矿山生产过程中重要的一环，它对矿山生产的安全、高效运行起着关键作用。
为了规范矿井测量工作，提高测量结果的准确性和可靠性，制定本管理规定。
二、测量工作的目的和原则1.目的：矿井测量工作的目的是为了实现以下几个方面的要求：–确保矿山的安全生产；–提供准确的矿井地质数据和空间坐标信息；–为矿山规划、设计和生产提供参考依据。
2.原则：–准确性：测量结果必须准确无误；–可靠性：测量仪器设备必须可靠，并且能够持续稳定地工作；–安全性：测量作业必须符合矿山安全规范，保障工作人员的人身安全；–经济性：合理利用资源，提高工作效率。
三、测量工作的组织和管理1.管理机构：设立矿井测量管理部门，负责矿井测量工作的组织和管理。
2.职责划分：–矿井测量管理部门负责全矿的测量工作组织和协调；–各矿井应设立测量组或测量科，负责本矿井的测量工作。
3.测量人员的要求：–测量人员应具备相关测绘或测量专业的学历背景；–测量人员应经过专业培训，并取得相应的测量资格证书；–测量人员应熟悉矿井测量工作的相关知识和操作技能。
四、测量工作的流程1.测前准备：–确定测量目的和任务；–准备测量仪器设备，并进行检查和校准；–制定测量计划。
2.测量过程：–根据测量任务，按照测量计划进行实地测量；–进行数据采集，包括地下空间坐标、地质构造等信息。
3.数据处理和分析：–对采集到的数据进行处理，包括数据纠正、筛选等；–利用测量数据进行分析，形成测量结果和报告。
4.结果应用：–测量结果应及时提供给相关部门和人员；–测量结果应用于矿山规划、设计、生产等方面。
五、测量仪器设备的管理1.选购原则：选购测量仪器设备应符合以下原则：–适应矿山环境的特殊要求；–技术先进、性能稳定可靠；–维修保养便捷、易操作。
2.设备管理：–测量仪器设备应进行定期检查、校准和维护；–配备专门的仪器设备管理人员；–测量仪器设备应有专门的存放和保管地点。
《控制测量》教学教案一、教学目标1. 知识与技能：（1）让学生了解控制测量的概念及其在工程中的应用；（2）掌握控制测量的基本原理和方法；（3）学会使用常见的测量仪器和工具。
2. 过程与方法：（1）通过案例分析，使学生理解控制测量的重要性；（2）培养学生实际操作测量仪器的能力；（3）学会分析测量数据，提高测量精度。
3. 情感态度与价值观：（1）培养学生对测量工作的兴趣和热情；（2）增强学生团队协作意识；（3）培养学生严谨、细致的工作态度。
二、教学内容1. 控制测量的概念及其应用（1）控制测量的定义；（2）控制测量在工程中的重要性；（3）控制测量的应用领域。
2. 控制测量的基本原理（1）测量原理；（2）误差理论；（3）数据处理。
3. 控制测量的方法（1）地面测量；（2）卫星测量；（3）无人机测量。
4. 常见测量仪器与工具（1）全站仪；（2）水准仪；（3）经纬仪；（4）测距仪；（5）GPS定位仪。
5. 测量数据的采集与处理（1）数据采集；（2）数据传输；（3）数据处理与分析。
三、教学重点与难点1. 教学重点：（1）控制测量的概念及其应用；（2）控制测量的基本原理和方法；（3）常见测量仪器与工具的使用。
2. 教学难点：（1）误差理论及其在测量中的应用；（2）数据处理与分析方法；（3）测量仪器的操作与维护。
四、教学方法与手段1. 教学方法：（1）讲授法；（2）案例分析法；（3）实践操作法；（4）小组讨论法。
2. 教学手段：（1）多媒体课件；（2）测量仪器演示；（3）实际操作演练；（4）在线资源共享。
五、教学过程设计1. 导入新课：（1）通过工程案例，引入控制测量的概念；（2）展示控制测量在实际工程中的重要性；（3）激发学生兴趣，引导学生思考。
2. 知识讲解：（1）讲解控制测量的基本原理；（2）介绍常见测量仪器与工具；（3）阐述控制测量的方法及其应用。
3. 实践操作：（1）分组进行实际操作演练；（2）引导学生学会使用测量仪器；（3）培养学生动手能力。
井下基本控制导线测量实验报告实验目的：本实验的目的是通过对井下基本控制导线的测量，了解其特性和性能，并掌握相应的测量方法和技巧。
实验仪器和材料：1. 测量仪器：测量带、测量尺、测量钳、水准仪、经纬仪等；2. 实验材料：井下基本控制导线、控制点、测量点等。
实验步骤：1. 实验前准备：在开始测量前，需要检查测量仪器是否齐全，并进行校准。
确保测量带的张力适宜、测量尺的刻度清晰、测量钳的弹性正常。
同时，还需要检查井下基本控制导线的完好性，确保无损坏。
2. 基准点测量：选择适当位置作为基准点，使用水准仪测得该点的高程。
同时，使用经纬仪测得该点的大地坐标。
这一步是为后续的控制点测量提供准确的基准。
3. 控制点测量：在基准点的基础上，选择井下基本控制导线上的若干控制点进行测量。
先使用测量带或测量尺，配合测量钳等工具，测得控制点之间的水平距离，并记录。
然后，使用水准仪测得控制点的高程，并记录。
4. 测量点测量：在控制点的基础上，选择井下基本控制导线上的测量点进行测量。
同样，使用测量带或测量尺、测量钳等工具，测得测量点与相邻控制点之间的水平距离，并记录。
此外，还需使用水准仪测得测量点的高程，并记录。
实验结果与分析：根据测量所得数据，可以得到井下基本控制导线的水平距离和高程数据。
通过比对不同控制点和测量点之间的测量结果，可以评估井下基本控制导线的精度和稳定性。
同时，还可以进一步分析导线的形态是否符合设计要求。
实验结论：通过本次实验，我们对井下基本控制导线的测量、评估和分析有了更深入的了解。
同时，也掌握了测量仪器的使用方法和测量技巧。
这对于今后类似实验的顺利进行具有重要意义。
通过对实验结果的分析，可以得出导线的性能和特性，并提出相应的改进意见，以提高井下基本控制导线的测量精度和稳定性。
实验注意事项：1. 在测量过程中，要保证测量仪器的准确性，避免因仪器误差引起的测量偏差。
2. 测量时要保持仪器的稳定性，避免外界因素对测量结果的影响。

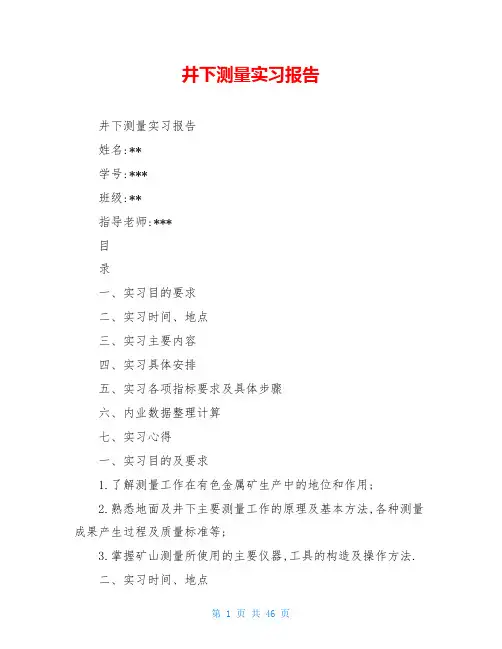

井下测量实习报告井下测量实习报告姓名:**学号:***班级:**指导老师:***目录一、实习目的要求二、实习时间、地点三、实习主要内容四、实习具体安排五、实习各项指标要求及具体步骤六、内业数据整理计算七、实习心得一、实习目的及要求1.了解测量工作在有色金属矿生产中的地位和作用;2.熟悉地面及井下主要测量工作的原理及基本方法,各种测量成果产生过程及质量标准等;3.掌握矿山测量所使用的主要仪器,工具的构造及操作方法.二、实习时间、地点实习时间：实习时间为期两周实习地点：内蒙古科技大学西校区模拟井下测量三、实习主要内容因为条有限，在校园内模拟井下测量，要求首先设计井下导线线路，外业放样井下导线及高程测量，带放样结束后，根据已知设计线路比较放样精度。
四、实习具体安排1、首先在校园平面图设计将要准备放样的线路，选定两个已知点2、由校园东门模拟放样导线到校园西门贯通3、放样结束后根据放样的数据结果计算两支导线闭合的误差，比较放样精度。
五、实习各项指标要求及具体步骤A、测回法是常用的测量水平角的一种方法。
其测量步骤是：1、正镜瞄准后视点，使照准部指标对在0度附近，取读数a；2、2、顺时针方向旋转照准部瞄准前视点B并取读数，得上半测回为β=b-a；3、倒镜先照准前视点B取读数d4、逆时针旋转照准部瞄准后视点并取读数c，得下半测回角位值?=d-b取上下两个半测回的平均值即得一个测回的角值。
为了检查粗差和提高观测精度常常用两个或两个以上测回测角。
当用两个或两个以上测回测角时，应将各测回起始读数均匀分布在度盘和测微器的不同位置上。
（一）井下经纬仪导线的边长测量井下用钢尺量边时所采用的工具包括有钢尺拉力计弹簧秤)和温度计等。
钢尺长度宜采用30m或50m。
最好整尺全长均有毫米刻划。
内于巷道内泥泞潮湿，钢尺每次用完之后应立即擦净并上油以免生锈。
拉力计是为了精确量边时对钢尺施加一定拉力时用的。
温度计则是用来测定量边时钢尺的温度，以便进行各项改正计算。

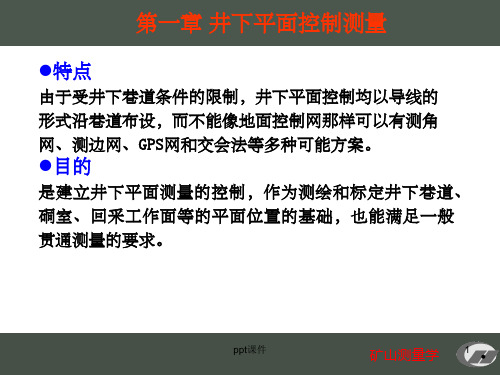

井下控制测量方法和要求井下控制测量方法和要求1.井下测量工作的特点和基本方法井下平面控制均以导线的形式沿巷道布设，随巷道施工，测量导线不断推进，最终将形成全矿井的测量控制网，实现对井下平面测量的控制（包括巷道或硐室的中线、腰线，以及满足贯穿测量要求等）；并形成测绘和标定井下巷道、硐室、回采工作面等的平面位置的根底。
这些测量资料将在矿井建成交工时移交给生产单位使用。
以前井下导线多用“经纬仪钢尺导线”方法，现在已有“光电测距导线”、“全站仪导线”和“陀螺定向一光电测距导线”等方法（见IG411013）。
2.井下平面控制测量我国有关矿山部门规定，井下平面控制分为基本控制和采区控制两类，这两类控制都应敷设成闭（附）合导线或复测支导线。
基本控制导线按照测角精度分为±7“和±15”两级，一般从井底车场的起始边开始，沿矿井主要巷道（井底车场，水平大巷，集中上、下山等）敷设，通常每隔1. 5～2. okm应加测一条陀螺定向边，以提供检核和角度平差条件。
采区控制导线的测角精度分为±15“和±30”两级，沿采区上、下山，中间巷道或片盘运输巷道以及其他次要巷道敷设。
在井下使用陀螺经纬仪时，应严格遵守煤矿安全规程的有关规定。
3.井下高程控制测量井下高程点和经纬仪导线点的高程，在主要水平巷道中，应用水准测量方法确定。
在其他巷道中，可根据具体情况采用水准测量或三角高程测量方法确定。
水准测量应使用精度不低于DSi.级的水准仪和普通水准尺开展。
4.测点的设置（1）导线点井下经纬仪导线点分永久点和临时点两种。
所有测点应统一编号，并将编号明显地标记在点的附近。
永久导线点应设在矿井主要巷道的碹顶上或巷道顶底板的稳定岩石中。
一般每隔300～500m设置一组，每组至少应有三个相邻点。
有条件时，也可在主要巷道中全部埋设永久导线点。
（2）高程点井下高程点应设在巷道顶、底板或两帮的稳定岩石中、碹体上或井下永久固定设备的根底上。

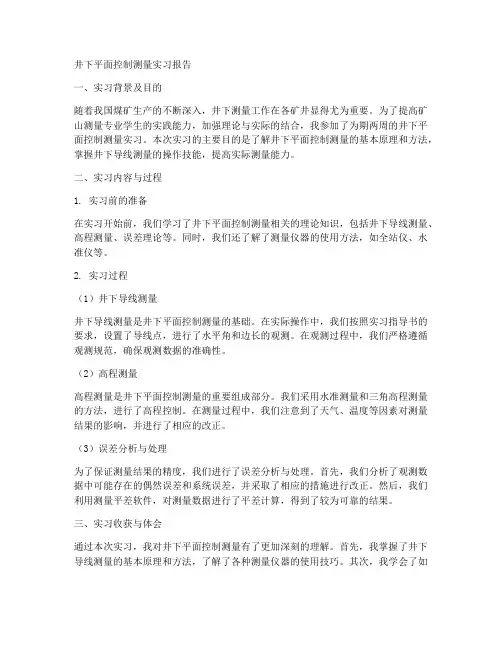

井下平面控制测量实习报告一、实习背景及目的随着我国煤矿生产的不断深入，井下测量工作在各矿井显得尤为重要。
为了提高矿山测量专业学生的实践能力，加强理论与实际的结合，我参加了为期两周的井下平面控制测量实习。
本次实习的主要目的是了解井下平面控制测量的基本原理和方法，掌握井下导线测量的操作技能，提高实际测量能力。
二、实习内容与过程1. 实习前的准备在实习开始前，我们学习了井下平面控制测量相关的理论知识，包括井下导线测量、高程测量、误差理论等。
同时，我们还了解了测量仪器的使用方法，如全站仪、水准仪等。
2. 实习过程（1）井下导线测量井下导线测量是井下平面控制测量的基础。
在实际操作中，我们按照实习指导书的要求，设置了导线点，进行了水平角和边长的观测。
在观测过程中，我们严格遵循观测规范，确保观测数据的准确性。
（2）高程测量高程测量是井下平面控制测量的重要组成部分。
我们采用水准测量和三角高程测量的方法，进行了高程控制。
在测量过程中，我们注意到了天气、温度等因素对测量结果的影响，并进行了相应的改正。
（3）误差分析与处理为了保证测量结果的精度，我们进行了误差分析与处理。
首先，我们分析了观测数据中可能存在的偶然误差和系统误差，并采取了相应的措施进行改正。
然后，我们利用测量平差软件，对测量数据进行了平差计算，得到了较为可靠的结果。
三、实习收获与体会通过本次实习，我对井下平面控制测量有了更加深刻的理解。
首先，我掌握了井下导线测量的基本原理和方法，了解了各种测量仪器的使用技巧。
其次，我学会了如何进行高程测量，并掌握了误差分析与处理的方法。
最后，我在实际操作中提高了自己的动手能力，为今后从事矿山测量工作奠定了基础。
同时，我也认识到了井下测量工作的艰辛与重要性。
井下作业环境恶劣，测量工作繁重，但准确的测量结果对于矿井的安全生产具有至关重要的作用。
因此，作为一名矿山测量专业的学生，我将继续努力学习，提高自己的专业素养，为我国煤矿事业贡献自己的力量。
控制测量实习报告模板一、实习目的与意义实习目的：本次实习是为了让学生了解控制测量相关知识，并具备实际操作能力，培养学生的实验能力和团队合作精神。
实习意义：控制测量是现代工程领域的重要技术之一，是工程开发、质量控制及维护的基础。
通过本次实习，学生将了解控制测量的基本原理、方法和实验操作，掌握实验室安全操作技能，提升实验能力。
二、实验器材与操作流程1. 实验器材本次实验的器材如下：•控制测量仪器（包括数字万用表、示波器等）•学生个人实验箱（包括电路板、电线、电源等）•实验手册2. 实验操作流程实验操作流程如下：1.按照实验手册要求连接实验电路。
2.打开控制测量仪器，进行基础测量操作。
3.根据实验要求进行典型实验操作，记录相关实验数据。
4.整理实验数据，分析实验结果，并完成实验报告。
三、实验内容与结果分析1. 实验内容本次实验主要包括以下内容：1.基础测量实验2.稳态响应实验3.传递函数实验4.模拟控制实验2. 实验结果分析在本次实验中，学生通过实际操作和数据记录，得出了以下结论：•实验结果表明，控制测量仪器能够准确测量电路的电压、电流等基本参数。
•在稳态响应实验中，实验现象与理论模型相符，实验结果与理论计算结果基本一致。
•传递函数实验中，实验结果反映了电路系统的传递特性，实验数据具有一定的稳定性和可重复性。
•在模拟控制实验中，实验结果反映了控制系统的响应特性，数据分析表明，控制系统能够实现对电路的精确控制。
四、实验心得体会通过本次实习，学生不仅学习了控制测量相关原理和实验操作技能，更加提升了自己的实验能力和团队合作精神。
在实习中，我们遇到了许多问题，如电路连接不当、实验数据误差等，但我们积极解决问题，准确记录实验数据，最终得出了可靠的实验结论。
通过这次实习，我深刻认识到实验是理论教学的重要补充，学生应该注重实验细节，提高实验操作技能，不断探索实验方法，为将来工程实践打下坚实基础。

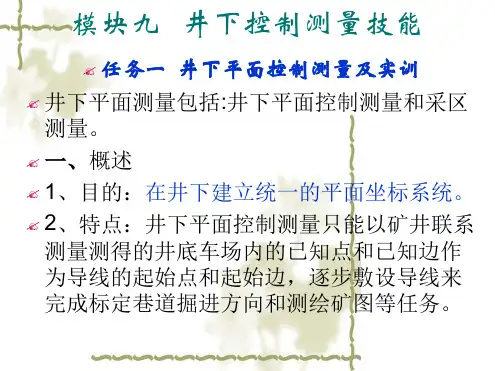

第九章井下控制测量一、学习目的与要求1.了解井下控制测量的意义。
2.掌握井下经纬仪导线的外业和内业计算。
3.掌握井下高程测量方法。
二、课程内容与知识点第一节井下平面控制测量一、概述（一）井下平面控制测量的目的井下平面控制测量的主要目的是在井下建立统一的平面坐标系统，为井下生产提供可靠的数据。
（二）井下平面控制测量的特点井下测量时就不同了，受井下条件所限，只能沿巷道设点，最初只能布设成支导线的形式，随着巷道不断向前延伸及巷道数量的不断增多，逐渐可以布设成闭合导线，符合导线及导线网等。
（三）井下平面控制测量的等级按照高级控制低级的原则，井下平面控制测量分为基本控制和采区控制两类。
基本控制导线精度较高，是矿井的首级控制导线，其精度应能满足一般贯通工程的要求；采区控制导线精度较低，应能满足施工测量和测图的要求。
根据《规程》的规定，基本控制导线分为7″和15″两级，主要敷设在斜井或平硐，井底车场，水平（阶段）运输巷道，矿井总回风巷道，暗斜井，集中上山，下山，集中运输石门等主要巷道内，各矿可根据井田范围的大小，选用其中的一种作为本矿的基本控制导线。
在井田一翼长度小于1km的小型井中，亦可以采用30″作为基本控制导线。
（四）井下经纬仪导线的形状井下经纬仪导线的形状，也和地面一样有附合导线，闭合导线，支导线及导线网等。
一般来说，基本导线在主要巷道时多布设成支导线形式，但当已掘巷道增多时，则可形成闭合导线，附合导线及导线网。
（五）井下经纬仪导线点的分类及编号井下导线点按其使用时间的长短分为永久点和临时点两类。
永久点使用时间较长，应设置在便于使用和便于保存的稳定的碹顶上或巷道顶，底版的岩石内；临时点保存时间较短，一般设在顶板上或牢固的棚梁上。
我国绝大多数矿井都将导线点设置在巷道的顶板上或棚梁上，这是因为点在顶板上不仅使用方便，容易寻找，不易被井下行人或运输车辆破坏，而且用垂球对中时，仪器在点下对中比在点上对中要精确一些。
只有当顶板岩石松软、破碎、容易移动或某些特殊的情况下，才将其设置在巷道的底版上。
永久导线点应设置在矿井的主要巷道内，一般每隔300~500m设置一组，每组不得少于3个点，有条件时，可在主要巷道内全部埋设永久导线点。
至于临时点可设置在棚梁上，也可用水泥或水玻璃粘在顶板上。
导线点的编号应力求简单易记，并能根据编号推知测点所在巷道的位置。
用罗马字母，英文字母以及阿拉伯数字的适当组合可达到上述要求。
二、井下经纬仪导线的外业（一）导线点的选择和设置选择导线点时，应综合考虑以下要求：①导线点应尽量设在稳固的碹顶，棚梁或顶板的岩石中，选择能避开电缆和淋水且不影响运输之处，以便保存和观测。
②相邻导线点应通视良好，间距尽量大而均匀。
基本控制导线边长不小于30m，钢尺量边时以90m左右为宜，采区控制导线的边长应不小于15m。
③凡巷道分岔、拐弯、变坡点和已停止掘进的工作面等处均应设点，从选定该处点以前的2~3个测点开始，应注意调整边长，避免出现较长边与较短边相邻的情况。
④选点时应综合考虑各种情况，使测点的分布更为合理。
永久点应于施测前1~2天设置完毕，临时点和次要巷道的点也可边选边测。
（二）水平角观测井下测量组一般由5人组成，测角时，观测、记录、前后视照明各一人。
井下经纬仪导线的角度，一般用J2或J6级经纬仪，用测回法测角。
（三）边长测量边长测量通常早测角之后进行，有钢尺量边和光电测距仪量边两种方法。
1．钢尺量边采用钢尺量边时，两人拉尺，两人读数，一人记录并测记温度。
用钢尺丈量基本控制导线边长时，应遵守以下规定：①对钢尺施以比长时的拉力，悬空丈量并侧记温度。
②分段丈量时，最小尺段长度不得小于10m，定线偏差小于5cm。
③每尺段应以不同起点读数三次，读至毫米，长度互差不应大于3mm。
④导线边长必须往返丈量，丈量结果加入比长，温度，垂曲，倾斜改正数变为水平边长后，互差不得大于该边长的1／6000。
在边长小于15m或倾斜角大于15°的倾斜巷道中丈量边长时，往返丈量水平边长的允许互差可适当放宽，但不得大于该边长的1／4000。
⑤丈量采取控制导线边长时，可凭经验拉力，不测温度，采用往返丈量或错动钢尺位置1m以上的方法丈量两次，其互差均不得大于该边长的1／2000。
2．光电测距仪量边光电测距仪测量边方法已经在矿井测量中广泛采用，若井下采用光电测距仪测量边长时，应遵守以下作业要求：①作业前，应对测距仪进行必要的检查和校正。
②气压的测定应读至100 Pa，温度的测定应读至1℃。
③每条边的测回数不得少于两个，采用单向观测或往返（或同时间）观测时，其限差为：一测回读数较差不得大于10mm，单测回间较差不得大于15mm；往返（或不同时间）观测同一条边长时，化算为水平距离（经气象和倾斜改正）后的互差，不得大于该边长的1/6000。
④作业人员必须经过专业训练，并按测距仪使用说明书的规定进行操作和维护仪器。
⑤仪器严禁淋水和拆卸，应建立电源使用卡片，定时充电。
⑥仪器在井下使用时，应严格遵守《煤矿安全规程》的有关规定。
（四）导线的延长及检查井下导线都是随巷道掘进分段测设的，亦即逐段向前延伸、测。
一般规定，基本控制导线每隔300~500m 延测一次；采区控制导线随巷道掘进每30~100m 延测一次。
三、井下经纬仪导线测量的内业井下经纬仪导线测量的内业是在外业工作全部完成之后进行的，在内业计算前，应根据《规程》要求，对外业记录和计算进行严格的检查，在确认准确无误后，方可进行计算。
通过内业计算，求得各导线边的方位角和各导线点的坐标，并展点绘图，以便为后续测量及施工提供准确的资料。
内业计算可按下述步骤进行：① 根据路线第一次和第二次测得的角度分别推算最终边的坐标方位角αⅠ、αⅡ，按下式计算角度闭合差：f β＝αⅠ－αⅡ② 当角度闭合差不超过表9-5中的规定时，可按下法进行分配：设路线第一次和第二次实测的角度总数分别为n Ⅰ、n Ⅱ，角度闭合差分配的计算式为：V =2iI I f n ββ-V =2i f n ββ③ 按分配闭合差后的水平角推算往返测各边的方位角。
④计算坐标增量和往、返测量闭合差：x I y I f x xf y y =∑∆-∑∆=∑∆-∑∆⑤ 计算并检核坐标相对闭合差K ：Ii if K l ==∑其中，ΙⅠi 、ΙⅡi 分别为往，返测第i 边边长。
若K 满足表9-1的要求，则可进行下面的计算；否则，应检查成果，进行部分甚至全部外业重测。
⑥ 分配坐标闭合差： /2/2x xiI Ii Iiy yiI Ii Ii f V l l f V l l =-∑=-∑ /2/2x xi i i y yi i i f V l l f V ll =-∑=-∑ ⑦ 分别计算往测和返测各导线点的坐标，计算方法同第五章第二节闭合导线。
第二节 井下高程测量一、概述井下高程测量的目的就是要解决各种采掘工程在竖直方向上的几何关系问题。
其具体任务有以下几项：① 在井下建立与地面统一的高程系统。
② 确定井下各主要巷道内水准点与永久导线的高程以建立井下高程控制网。
③ 巷道掘进时，给定巷道在竖直面内的方向。
④确定巷道底版的高程。
井下高程测量以矿井高程联系测量到如的高程起始点为依据，测定井下导线点和高程点的标高。
同地面一样，确定井下点的高程仍可采用水准测量和三角高程测量的方法。
井下高程点应埋设在巷道顶，底版或两帮的稳定岩石中、碹体上或井下永久固定设备的基础上。
永久导线点也可作为高程点。
所有的高程点都应统一编号，并奖、将编号明显的标记在高程点的附近。
高程点一般应每隔300~500m设置一组，每组至少应由三个高程点组成，两高程点间距离以30~80m为宜。
二、井下水准测量当巷道的倾角不超过8°时，宜采用水准测量方式来测定高程点间的高差。
井下水准测量路线可布设成附合路线，闭合路线，水准网及水准支线等形式。
由于井下高程点有的设在底版上，有的设在顶板上，因此观测时水准尺应相应的正立或倒立。
这样在计算高差时，可能出现如图9-4所示的四种情况：①前后视立尺都在底版上，如图9-4（a）所示，则：h＝a–b②后视立尺点在底版，前视立尺点顶板（尺子须倒立），如图9-4（b）所示，则：h＝a＋b＝a (–b)③前后视立尺点都在顶板上（前后视尺均倒立），如图9-4（c）所示，则：h＝b–a＝(–a)–(b)④后视立尺点在顶板（尺须倒立），前视立尺点在底版，如图9-4（d）所示，则：h＝–a–b＝(–a)–b在上述四种情况中，不难看出，凡水准尺倒立于顶板时，只须在读数前面加上负号就可参加计算，计算两点间的高差仍和地面一样，等于后视读数，即h＝a–b。
测点在顶、底、左右帮的位置可用符号“┬”、“┴”、“┤”、“├”形象的表示。
三、井下三角高程测量适用于倾角大于8°的主要倾斜巷道。
如图9-5所示，欲确定A、B两点间的高差，在A点安置经纬仪，照准B点垂球线上的标记，测量倾角δ，丈量仪器中心至标记间的倾斜距离Ι，同时量取仪器高i和觇标高v，则B点对于A点的高差可按下式计算：h＝L sinδ＋i–v式中L——加各项改正数后的倾斜长。
由于测点所处的位置不同，利用上式计算高差时，应当注意，当测点在顶板上时，i和v的数值前面应加以“－”号；δ的符号则由实测的倾角决定，仰角时为“＋”，俯角时为“－”。
三、本章小结1. 井下平面控制测量：目的、特点、等级和。
2. 井下经纬仪导线的外业及内业计算。
3. 井下高程测量：井下水准测量，井下三角高程测量的方法。
四、复习思考题1．井下平面控制测量有何特点？2．简述井下平面控制测量的等级，布设方法及精确要求。
3．井下经纬仪导线有几种类型？4．井下选点时应考虑哪些因素？5．井下高程测量的目的及任务是什么？6．为什么巷道倾角超过8°时，不宜采用水准测量？7．井下水准测量与地面水准测量相比有何不同？8．地面三角高程测量与井下三角高程测量有何不同？为什么井下三角高程测量一般都与经纬仪导线测量同时进行？。
