直线往复运动摩擦磨损试验机的改造

实验结果可知，当温度为723 K时，该材料初始屈服强度不低于609 MPa，因此可判定钛合金金属基体管不存在破坏风险，满足工程应用要求。

4 结语为了得出并联式双室双推力固体火箭发动机长尾喷管组件在工作状态下的温度分布情况，该文基于流固耦合方法对长尾喷管组件进行传热计算，相关结论如下：1） 并联式双室双推火箭发动机长尾喷管组件承受内、外两侧高温燃气热量传递，长尾喷管总体温度分布不均匀，最高温度出现在喉衬处，大约为3 400 K，且整体温度明显高于周围部件。

长尾管内外侧复合材料热防护组件对减缓热量向金属基体传导起到了明显作用，其中外侧热防护构件虽厚度较低，但因为EPDM优良的绝热性能，所以仍能发挥较好的隔热效能。

从提升安全裕度角度上来看，建议可适当增加EPDM层的厚度。

2） 长尾喷管组件金属基体温度呈现“中间高，两端低”的分布特点，最高温度为695.22 K，主要由圆柱中段同时承受内、外侧高温燃气传热所致。

上游螺纹处相对防护层厚度较大，温度保持在310 K，同理，下游温度基本处于初始环境温度范围。

长尾管组件金属基体在温度及压力载荷共同作用下的最大应力为568 MPa，位于圆柱段与螺纹连接台阶过渡区域，综合文献试验数据判定，长尾喷管不存在连接失效及结构完整性的问题，可满足并联式双室双推力火箭发动机工作的要求，同时也间接反映出长尾喷管热防护形式的有效性及合理性。

参考文献[1] EL-NADY A M，AHMED M，EL-SENBAWY M A，et al. Experimental and theoretical study on a dual-thrust rocket motor with subsonic intermediate nozzle[J].Proceedings of the Institution of Mechanical Engineers，2018，232（10）：1844-1852.[2]伍永慧，高喜飞，乔小平，等.一种双室双推力的丁羟复合固体火箭发动机助推器：CN201822255516.7[P].2019-11-19.[3]苟秋雄，王伟，杨晓英，等.双脉冲发动机对火箭弹增程可行性分析[J].弹箭与制导学报，2020（3）：79-84.[4]鲍福廷，侯晓.固体火箭发动机设计[M].北京：中国宇航出版社，2016.[5]王启凡，余陵，洪松，等.典型固体火箭发动机流热固耦合数值模拟[J]. 弹箭与制导学报，2019，39（2）：11-14，19.[6]张军.两相钛合金拉伸力学行为的研究[D].合肥：中国科学技术大学，2015.0 引言传统的立式摩擦磨损试验机不仅测试范围会受试件形状和试验条件的限制，而且具有体积大、操作复杂以及价格昂贵的缺点，而往复式摩擦磨损试验机能够解决上述难题。

往复式摩擦磨损试验机是一种用于模拟物体表面往复摩擦磨损情况的专用设备，广泛应用于材料磨损性能评价和材料磨损机理研究等领域。

本文将从工作原理、结构特点和应用领域等方面对往复式摩擦磨损试验机进行介绍。

一、工作原理往复式摩擦磨损试验机的工作原理主要基于摩擦和磨损的物理过程。

在试验中，样品与摩擦副之间采用往复摩擦方式，在一定载荷和速度的作用下，样品表面会产生不同程度的磨损，通过对磨损量、磨损形貌、摩擦系数等参数的监测和分析，可以评价材料的耐磨性能和磨损机理。

往复式摩擦磨损试验机采用电机驱动，通过控制电机的转速和载荷大小，实现样品之间的往复摩擦运动，同时利用多种传感器对摩擦副的运动状态和试验参数进行实时监测和记录，以获取精确的试验数据。

二、结构特点1. 样品夹持装置：通常采用气动或液压夹持方式，保证样品稳固牢固地固定在磨损试验机上，避免试验过程中的误差。

2.试验载荷装置：通过加载装置对样品施加一定大小的载荷，模拟实际工况下的磨损情况，使试验结果更具可靠性。

3. 高精度运动控制系统：试验机配备高精度的运动控制和数据采集系统，可实现多种摩擦运动方式的模拟和控制，如往复摩擦、旋转摩擦等。

4. 数据采集与分析系统：试验机配备强大的数据采集与分析系统，能够实时记录试验过程中的摩擦系数、磨损量、磨损形貌等参数，并对试验数据进行深入分析和处理，为后续的磨损机理研究提供可靠的数据支持。

三、应用领域1. 材料耐磨性能评价：往复式摩擦磨损试验机可对不同材料的耐磨性能进行定量分析和评价，为材料的选择和设计提供科学依据。

2. 磨损机理研究：通过对试验结果的分析和研究，可以深入了解材料磨损的机理和规律，为改进材料性能和延长材料使用寿命提供理论支持。

3. 润滑剂研究：通过模拟不同润滑条件下的摩擦磨损试验，评价不同润滑剂对材料表面磨损的影响，为润滑剂的优选和应用提供技术参考。

总结：往复式摩擦磨损试验机具有良好的稳定性和精确性，能够模拟多种实际工况下的摩擦磨损情况，广泛应用于材料磨损性能评价和磨损机理研究等领域，对于促进材料科学研究和工程实践具有重要意义。

摩擦磨损试验机的工作原理和操作方法摩擦磨损试验机常见问题解决方法摩擦磨损试验机，其紧要用途与功能均与美国FALEX6#型多功能试样测试试验机相像（Multi—Specimen Test Machine），它是研制开发各种中系列液压油、内燃机油、齿轮机油必需的模拟评定测试试验机工作原理试样的待磨层与摩擦纸，在荷重摩擦体的作用下，以规定的速度相互摩擦。

通过测量摩擦前后密度的削减量（或涂层厚度的削减量），来判定墨层（或涂层）的耐磨性。

摩擦试验机结构原理接受微电脑掌控、LCD动态显示、机电一体化原理，进行设定的摩擦试验。

试验前将试验标准要求的或操自定的摩擦次数输入掌控系统，试验则可实现自动掌控，并在每次试验结束后蜂鸣提示。

掌控系统具有断电记忆功能，即每次重新上电后，保持上次断电前输入的参数状态。

执行机构接受高精度齿轮减速微型电动机驱动摩擦体进行直线往复摩擦运动。

操作方法立式摩擦磨损试验机是由主轴驱动系统，摩擦副专用夹具，油盒与加热器，试验力传感器，摩擦力矩测定系统，摩擦副下副盘升降系统，弹簧式微机施力系统，操纵面板系统等部分构成。

它们都安装在以焊接机座为主体的机架内。

机座的右上方是试验机操作显示系统，左上方是主轴驱动系统和油盒，摩擦副，各种传感仪器等，机座的左下部是试验机弹簧式施力系统和微机自动加荷系统，右下部是工具箱，机座的前后及左侧有门，打开时能清楚看到内部机构，以便进行调试检修。

1 主轴及其驱动系统主轴（1）是由松下交流电机（2）和PWMC 脉宽调速掌控系统构成,该系统电机的额定力矩为9.545Nm,脉宽调速范围为10—2000r/min,无级恒扭矩,高速精度为1%.该电机较大功率约 1.5Kw,在主轴（1）和电机（2）上部，分别装有从动和自动特制的圆弧齿形带轮（3）、（4）,通过圆弧齿同步带（5）把电机的功率传递到主轴上。

由于应用了脉宽调速系统使其在低转速下具有高的传动力矩,它完全更改了可控硅无级变速系统在低转速下传动力成倍递减的特点。

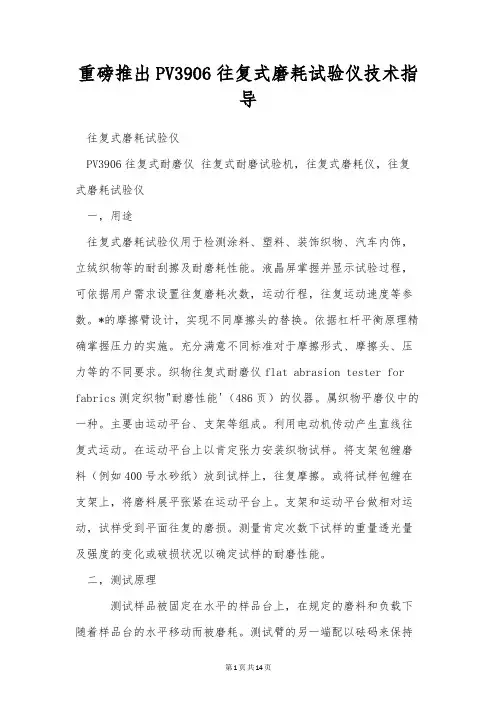

重磅推出PV3906往复式磨耗试验仪技术指导往复式磨耗试验仪PV3906往复式耐磨仪往复式耐磨试验机，往复式磨耗仪，往复式磨耗试验仪一，用途往复式磨耗试验仪用于检测涂料、塑料、装饰织物、汽车内饰，立绒织物等的耐刮擦及耐磨耗性能。

液晶屏掌握并显示试验过程，可依据用户需求设置往复磨耗次数，运动行程，往复运动速度等参数。

*的摩擦臂设计，实现不同摩擦头的替换。

依据杠杆平衡原理精确掌握压力的实施。

充分满意不同标准对于摩擦形式、摩擦头、压力等的不同要求。

织物往复式耐磨仪flat abrasion tester for fabrics测定织物"耐磨性能'（486页）的仪器。

属织物平磨仪中的一种。

主要由运动平台、支架等组成。

利用电动机传动产生直线往复式运动。

在运动平台上以肯定张力安装织物试样。

将支架包缠磨料（例如400号水砂纸）放到试样上，往复摩擦。

或将试样包缠在支架上，将磨料展平张紧在运动平台上。

支架和运动平台做相对运动，试样受到平面往复的磨损。

测量肯定次数下试样的重量透光量及强度的变化或破损状况以确定试样的耐磨性能。

二，测试原理测试样品被固定在水平的样品台上，在规定的磨料和负载下随着样品台的水平移动而被磨耗。

测试臂的另一端配以砝码来保持测试臂的平衡，以确保样品表面负载的精确性。

磨料和负载架高度可调，以适合不同高度样品的测试。

三，测试标准ASTM F2496、ISO 1518-1、ISO 1518-2、GME 60248、D42 1775等仪器由以下几部分组成：附加砝码、摩擦头、平衡杆、固定旋钮、锁紧旋钮、平衡砝码;液晶屏;电源开关;急停按钮。

附加砝码：依据各标准及客户需求配备不同附加砝码，调整平衡后，附加砝码的重量即为压在试样的重量。

摩擦头：依据不同标准和客户需求，有多种摩擦头可供替换。

本仪器配备有摩擦头及其夹具如下：其中，对于D42 1775磨头，在使用中需将砂纸贴附到磨头圆弧表面。

对于橡胶装磨头及套具，在使用中需将套具拆开，将绿色磨头放入套具中部，再用顶丝突出并旋紧，磨头露出套具表面0.1in。

往复式磨耗仪的实验方法技术领域[0001]本发明涉及一种摩擦、磨损领域技术，特别是涉及一种直线往复式滑动摩擦磨损测试装置及方法。

背景技术[0002]两体间的勻速直线、往复相对滑动磨损是一种常见的两体磨损形式。

经一定周期磨损后，材料的磨损失重、以及两体材料间的最大静摩擦或滑动摩擦系数、或与其他材料间的最大静摩擦或滑动摩擦系数，是材料的重要基础指标。

例如，美军标MIL-PRF-24667B (SH) 提出了以下测试要求：(1)耐磨性测试：钢缆轴线与试板测试面平行，对钢缆均勻施加额定载荷，使之压在试板上，钢缆轴线与运动方向垂直，二者进行额定行程的勻速直线、往复相对运动，单向行程不小于225mm，从而在试板上形成225mmX 150mm的磨损平面，测量若干磨损周期后试板、钢缆的失重。

(?摩擦系数测试：经若干磨损周期后，将橡胶滑块平放在涂层的磨损平面上，施加额定正压力，二者进行额定速度和额定行程的水平相对运动，行程不小于25_，用力矩传感器测量最大静摩擦力，计算出最大静摩擦系数。

[0003]该测试条件具备如下四个技术特征：(1)可实现两体在较长单向行程内的勻速直线、往复相对滑动磨损。

(2)在一定磨损周期后，可测试两体材料与其他材料间的最大静摩擦系数。

(3)可设置直线滑动速度、载荷与行程。

(4)可完成线缆、板材、块体等不同结构形式样品的摩擦磨损试验。

[0004]目前的滑动磨损测试方法大致可分为三类：[0005]一是摩擦盘与摩擦副对磨形式。

依靠摩擦盘的旋转，形成摩擦盘的外圆或端面与摩擦副的相对滑动磨损，只能实现两体间的单向滑动，两体材料均为块体材料。

当摩擦盘的外圆与摩擦副发生相对滑动磨损时，摩擦盘的磨损面即外圆，摩擦副的磨损面为弧面。

磨损面往往受材料的特性、制样水平、设备精度等的影响，而产生不规则形状。

虽可测量磨损过程中二者间的滑动摩擦阻力，但滑动摩擦系数实际上只具有相对意义。

而且经一定周期磨损后，两体间的最大静摩擦系数，以及任一材料与第三种材料间的最大静摩擦或滑动摩擦系数无法测量。

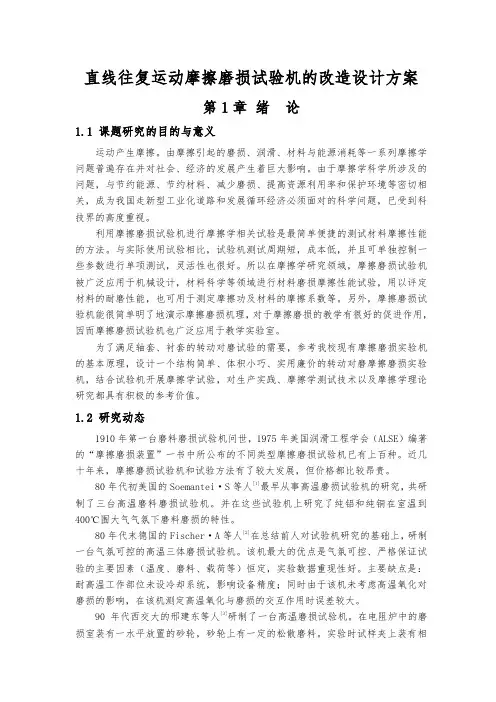

直线往复运动摩擦磨损试验机的改造设计方案第1章绪论1.1 课题研究的目的与意义运动产生摩擦。

由摩擦引起的磨损、润滑、材料与能源消耗等一系列摩擦学问题普遍存在并对社会、经济的发展产生着巨大影响。

由于摩擦学科学所涉及的问题，与节约能源、节约材料、减少磨损、提高资源利用率和保护环境等密切相关，成为我国走新型工业化道路和发展循环经济必须面对的科学问题，已受到科技界的高度重视。

利用摩擦磨损试验机进行摩擦学相关试验是最简单便捷的测试材料摩擦性能的方法。

与实际使用试验相比，试验机测试周期短，成本低，并且可单独控制一些参数进行单项测试，灵活性也很好。

所以在摩擦学研究领域，摩擦磨损试验机被广泛应用于机械设计，材料科学等领域进行材料磨损摩擦性能试验，用以评定材料的耐磨性能，也可用于测定摩擦功及材料的摩擦系数等。

另外，摩擦磨损试验机能很简单明了地演示摩擦磨损机理，对于摩擦磨损的教学有很好的促进作用，因而摩擦磨损试验机也广泛应用于教学实验室。

为了满足轴套、衬套的转动对磨试验的需要，参考我校现有摩擦磨损实验机的基本原理，设计一个结构简单、体积小巧、实用廉价的转动对磨摩擦磨损实验机，结合试验机开展摩擦学试验，对生产实践、摩擦学测试技术以及摩擦学理论研究都具有积极的参考价值。

1.2 研究动态1910年第一台磨料磨损试验机问世，1975年美国润滑工程学会（ALSE）编著的“摩擦磨损装置”一书中所公布的不同类型摩擦磨损试验机已有上百种。

近几十年来，摩擦磨损试验机和试验方法有了较大发展，但价格都比较昂贵。

80年代初美国的Soemantei·S等人[1]最早从事高温磨损试验机的研究，共研制了三台高温磨料磨损试验机。

并在这些试验机上研究了纯铝和纯铜在室温到400℃围大气气氛下磨料磨损的特性。

80年代末德国的Fischer·A等人[2]在总结前人对试验机研究的基础上，研制一台气氛可控的高温三体磨损试验机。

该机最大的优点是气氛可控、严格保证试验的主要因素（温度、磨料、载荷等）恒定，实验数据重现性好。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201621199926.9(22)申请日 2016.11.07(73)专利权人 红河学院地址 661400 云南省红河哈尼族彝族自治州蒙自市学府路中段红河学院(72)发明人 韩青　(74)专利代理机构 泰州地益专利事务所 32108代理人 王楚云(51)Int.Cl.G01N 3/56(2006.01)(54)实用新型名称一种往复式摩擦磨损试验机(57)摘要本实用新型公开了一种往复式摩擦磨损试验机，主要内容为：所述变频电机安装在机架上，曲柄盘安装在变频电机输出轴上，连杆一端通过铰链安装在曲柄盘上，连杆另一端通过铰链安装在滑座的左端，滑座两端安装在机架上，试件安装在滑座顶面上的凹槽里，加热装置安装在滑座底面上的安装孔里，支架底部安装在机架上，支撑臂通过铰链安装在支架上，位移传感器安装在机架上，垂直轴安装在支撑臂的左端，配重砝码固定安装在垂直轴上，摩擦力传感器安装在支撑臂的顶面上且摩擦力传感器位于配重砝码的右侧，磨头安装在垂直轴的底面上，磨头测温计安装在垂直轴的中心孔里，转速计、加热装置、位移传感器和磨头测温计都通过电缆与计算机控制系统连接。
