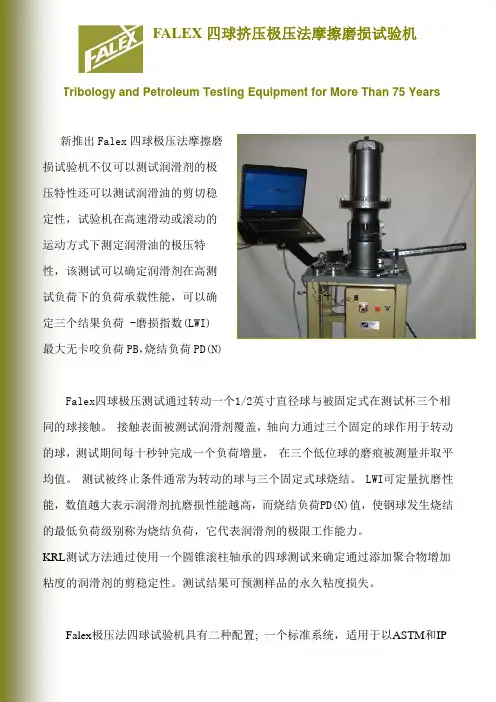

摩擦磨损试验机的工作原理和操作方法摩擦磨损试验机常见问题解决方法摩擦磨损试验机，其紧要用途与功能均与美国FALEX6#型多功能试样测试试验机相像（Multi—Specimen Test Machine），它是研制开发各种中系列液压油、内燃机油、齿轮机油必需的模拟评定测试试验机工作原理试样的待磨层与摩擦纸，在荷重摩擦体的作用下，以规定的速度相互摩擦。
通过测量摩擦前后密度的削减量（或涂层厚度的削减量），来判定墨层（或涂层）的耐磨性。
摩擦试验机结构原理接受微电脑掌控、LCD动态显示、机电一体化原理，进行设定的摩擦试验。
试验前将试验标准要求的或操自定的摩擦次数输入掌控系统，试验则可实现自动掌控，并在每次试验结束后蜂鸣提示。
掌控系统具有断电记忆功能，即每次重新上电后，保持上次断电前输入的参数状态。
执行机构接受高精度齿轮减速微型电动机驱动摩擦体进行直线往复摩擦运动。
操作方法立式摩擦磨损试验机是由主轴驱动系统，摩擦副专用夹具，油盒与加热器，试验力传感器，摩擦力矩测定系统，摩擦副下副盘升降系统，弹簧式微机施力系统，操纵面板系统等部分构成。
它们都安装在以焊接机座为主体的机架内。
机座的右上方是试验机操作显示系统，左上方是主轴驱动系统和油盒，摩擦副，各种传感仪器等，机座的左下部是试验机弹簧式施力系统和微机自动加荷系统，右下部是工具箱，机座的前后及左侧有门，打开时能清楚看到内部机构，以便进行调试检修。
1 主轴及其驱动系统主轴（1）是由松下交流电机（2）和PWMC 脉宽调速掌控系统构成,该系统电机的额定力矩为9.545Nm,脉宽调速范围为10—2000r/min,无级恒扭矩,高速精度为1%.该电机较大功率约 1.5Kw,在主轴（1）和电机（2）上部，分别装有从动和自动特制的圆弧齿形带轮（3）、（4）,通过圆弧齿同步带（5）把电机的功率传递到主轴上。
由于应用了脉宽调速系统使其在低转速下具有高的传动力矩,它完全更改了可控硅无级变速系统在低转速下传动力成倍递减的特点。
1.1摩擦磨损实验机的原理及使用说明1.1.1实验机机械部分的原理图3-64为HIT-1型球盘式摩擦磨损实验机原理图。
电动机2经带传动1驱动托盘3回转，下试件4安装在托盘3上并随托盘3一起回转，上试件5装在夹头6中。
载荷P由砝码7的重量W产生，摆杆8在摩擦力F作用下摆动，摆杆的另一端压在压力传感器9上，压在压力传感器上的力Q可经数据采集测量系统获得。
工作时，托盘3中可加入润滑油或在下试件4表面上滴润滑油（边界润滑），也可不加润滑油（干摩擦）。
1带传动2电动机3托盘4下试件5上试件6夹头7砝码8摆杆9压力传感器图3-64 HIT-1型球盘式摩擦磨损实验机原理图试验机主要技术指标：转速：100~500r/m最大载荷：W=10N1.1.2摩擦系数测试原理如图3-64所示，本实验机作用在试件上的载荷P由砝码重量W产生，P与W的关系为：P=W（N）(3-4）图3-65 试件结构及尺寸作用在上试件5上的摩擦力F 与作用在压力传感器9上的力Q 的关系为：QL 1=FL 2 (3-5)本试验机 L 1=L 2=100mm 则：Q=F (3-6)摩擦系数：P W f F Q== (3-7) 所以，只要预先确定加载砝码W 的重量再测出传感器受力Q 的大小，即可计算出摩擦系数f 。
1.1.3 数据采集处理系统本试验机配有自动数据采集处理系统，图3-66为数据处理系统框图，系统的硬件有：传感器、数据采集卡、计算机等。
图3-66 数据处理系统框图数据的结果有两种形式：一是由计算机直接做出摩擦系数随时间的变化曲线。
在屏幕上显示，并在打印机上打印出曲线。
二是计算机只记录实验数据，并通过计算机打印出数据，由学生手工绘图。
1.1.4 本试验机的应用范围(1) 改变上下试件材料，研究不同材料配副的摩擦、磨损情况。
(2) 改变速度快慢，研究不同速度下的摩擦，磨损情况。
(3) 改变载荷大小，研究不同载荷下的摩擦、磨损情况。
(4) 改变试件的表面加工质量，研究表面质量不同时的摩擦、磨损情况。
摩擦磨损试验机的组成及工作原理介绍
概述
摩擦磨损试验机是一种专业用于测试材料磨损性能的实验设备。
其主要通过不同的加载方式、压力大小、材料组合等条件下对试件进行摩擦运动，从而模拟真实工况下的磨损情况，并得出材料的磨损性能参数。
组成
摩擦磨损试验机主要由以下几个部分组成：
试验平台
试验平台是摩擦磨损试验机的核心部件，其一般由电动机、减速器、偏心轮、转台以及相关传动机构组成。
通过控制试件接触面的垂直和水平运动，实现对试件的不同荷载下摩擦运动的模拟。
试件夹持装置
试件夹持装置用于固定试件，同时能够在试验过程中对试件施加不同尺寸的压力，以产生不同的载荷条件，从而测试试件在不同条件下的磨损性能。
摩擦系统
摩擦系统主要由试件接触体、负载块、测力传感器、位移传感器、温度传感器等组成。
它是用于控制和记录试件接触过程中的运动状态、位移、载荷、温度等参数的系统，从而得到对材料磨损性能的定量评价数据。
气动系统
气动系统用于控制试件和负载块之间的载荷大小，通过不同的纵向载荷下进行磨损实验。
工作原理
摩擦磨损试验机的工作原理是在连续循环的实验过程中，使试件与另一块材料相互摩擦并施与一定的载荷。
在此过程中，通过对摩擦材料的磨损量、摩擦因数等参数进行测试，并定量分析其摩擦性能。
同时，通过对试件和摩擦材料的硬度、磨损机理、表面形貌等方面的研究，可以得到更为精确的磨损情况及其机理分析。
总而言之，摩擦磨损试验机在工业生产和科学研究中发挥了重要的作用，对材料的磨损特性和耐磨性能的测试和研究具有至关重要的意义。
摩擦磨损试验机UMT►无可挑剔的准确性&通用性多功能力学测试试验机—创新性布鲁克摩擦磨损试验机UMT由于其良好的兼容新和多模块化设计得到了市场的广泛认可。
优异的设备兼容性设计理念，可以使一个样品在同一个实验设备上实现多种性能表征，大大节省了试验时间. 专业的模块化设计，轻松快速实现模块的更换。
先进的伺服控制系统和具有专利技术的力学传感器，可以收集多个信号的原位收集。
设备具有优异的精确性和良好是重复性。
第一台UMT设备诞生于2000年，由于其优异的性能快速成为摩擦磨损和力学性能测试领域的标准测试设备。
现在全球有超过400个试验机服务于全球顶尖的研究所、大学和国家实验室。
传统的摩擦磨损试验机多数是单一模式的设计，仅仅能满足单一的工况测试环境模拟，UMT的诞生打破了传统的设计理念，实现了在一个机台模拟多种工况条件。
独有的模块化设计可以在几分钟之内快速便捷的更换测试平台，模拟多种运动形式，从线性移动到转动;专利设计的力学传感器具有宽泛的普适性，从微牛级的力到1000N的力;创新性设计理念的可以模拟多种工况环境，湿度控制箱，-25℃到1000℃的温度控制箱，10-6t的真空环境腔。
优异软件开放性设计可以帮助用户实现最真实工况的模拟测试条件。
UMT 的优势：广泛的客户群快速更换的模块化设计高精度的力学传感器优异的重复性实时的软件控制和在线的数据分析多模块单一平台测试多种运动形式UTM可以提供上试样和下试样的同时运动，满足客户对模拟多种运动形式的测试要求。
优异的编码器，可以通过软件控制，实现上试样线性往复移动或者转动，下试样沿着X 轴或者Y 轴的线性移动，沿着竖直轴或者水平轴的转动，用于研究微动的高频往复线性移动。
快速更换的模块可以说实现不同形式的测试条件，球盘摩擦，环快摩擦，刮痕测试，微动磨损测试。
优异的闭环控制系统，所有的模块均可以通过软件控制,可以保证在测试时维持恒定的位移量，恒定的加载力，恒定的转速。

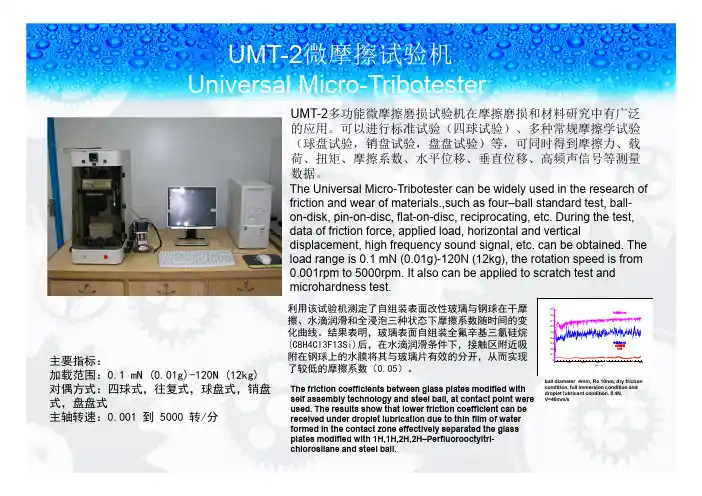

UMT-2多功能微摩擦磨损试验机在摩擦磨损和材料研究中有广泛的应用。
可以进行标准试验（四球试验）、多种常规摩擦学试验（球盘试验，销盘试验，盘盘试验）等，可同时得到摩擦力、载荷、扭矩、摩擦系数、水平位移、垂直位移、高频声信号等测量数据。
The Universal Micro-Tribotester can be widely used in the research of friction and wear of materials.,such as four–ball standard test, ball-on-disk, pin-on-disc, flat-on-disc, reciprocating, etc. During the test, data of friction force, applied load, horizontal and verticaldisplacement, high frequency sound signal, etc. can be obtained. The load range is 0.1 mN (0.01g)-120N (12kg), the rotation speed is from 0.001rpm to 5000rpm. It also can be applied to scratch test and microhardness test.主要指标：加载范围：0.1 mN (0.01g)-120N (12kg)对偶方式：四球式，往复式，球盘式，销盘式，盘盘式主轴转速：0.001 到5000 转/分利用该试验机测定了自组装表面改性玻璃与钢球在干摩擦、水滴润滑和全浸泡三种状态下摩擦系数随时间的变化曲线。
结果表明，玻璃表面自组装全氟辛基三氯硅烷(C8H4Cl3F13Si)后，在水滴润滑条件下，接触区附近吸附在钢球上的水膜将其与玻璃片有效的分开，从而实现了较低的摩擦系数（0.05）。
