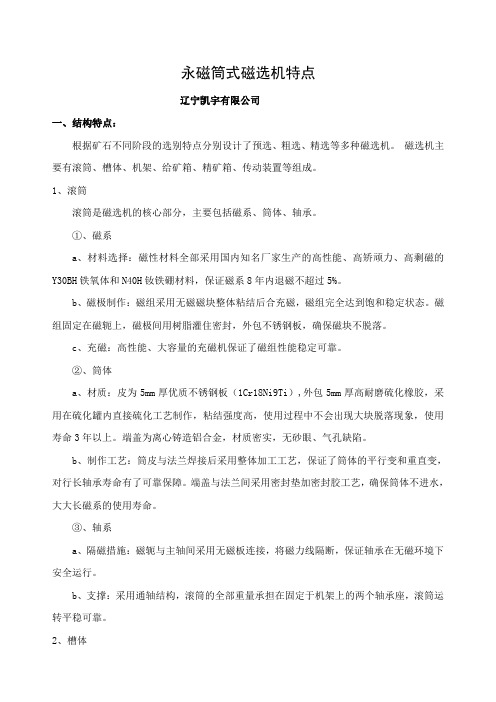

永磁筒式磁选机特点辽宁凯宇有限公司一、结构特点：根据矿石不同阶段的选别特点分别设计了预选、粗选、精选等多种磁选机。
磁选机主要有滚筒、槽体、机架、给矿箱、精矿箱、传动装置等组成。
1、滚筒滚筒是磁选机的核心部分，主要包括磁系、筒体、轴承。
①、磁系a、材料选择：磁性材料全部采用国内知名厂家生产的高性能、高矫顽力、高剩磁的Y30BH铁氧体和N40H钕铁硼材料，保证磁系8年内退磁不超过5%。
b、磁极制作：磁组采用无磁磁块整体粘结后合充磁，磁组完全达到饱和稳定状态。
磁组固定在磁轭上，磁极间用树脂灌住密封，外包不锈钢板，确保磁块不脱落。
c、充磁：高性能、大容量的充磁机保证了磁组性能稳定可靠。
②、筒体a、材质：皮为5mm厚优质不锈钢板（1Cr18Ni9Ti）,外包5mm厚高耐磨硫化橡胶，采用在硫化罐内直接硫化工艺制作，粘结强度高，使用过程中不会出现大块脱落现象，使用寿命3年以上。
端盖为离心铸造铝合金，材质密实，无砂眼、气孔缺陷。
b、制作工艺：筒皮与法兰焊接后采用整体加工工艺，保证了筒体的平行变和重直变，对行长轴承寿命有了可靠保障。
端盖与法兰间采用密封垫加密封胶工艺，确保筒体不进水，大大长磁系的使用寿命。
③、轴系a、隔磁措施：磁轭与主轴间采用无磁板连接，将磁力线隔断，保证轴承在无磁环境下安全运行。
b、支撑：采用通轴结构，滚筒的全部重量承担在固定于机架上的两个轴承座，滚筒运转平稳可靠。
2、槽体①、槽体的材质为不锈钢板，厚度为4mm，所有焊缝的焊接采用氩弧焊或CO2气体保护焊，焊接后进行探伤检验，确保焊道内在质量，使槽体和筒体在运转过程中不会漏水。
在槽体的易磨损处采用锰钢板，增加槽体的耐磨性能，提高槽体的使用寿命。
②、槽体进矿部分底面结构形式采用圆弧面结构，区别于传统的槽体进矿端底部直线面形式。
这种结构形式好处在于：（一）避免槽体底部物料的淤积，使矿浆流通更顺畅；（二）由于有弧形面的存在，减缓了物料对槽体底部的冲击。
