检验标准(PCBA三防漆)

  • 格式：doc
  • 大小：59.00 KB
  • 文档页数：2

精品文档交流 来料检验验收标准

主题 三防漆涂覆 版本：1.0

文件编号：ZL-QPS-A013-10

1.目的：

对本公司的进货原材料按照规定进行检验和实验，确保产品的最终质量。

2.范围：

2.1适用于原材料进厂来料检验。

2.2适用于产品制程和终检时，对原材料进行复核查证。

3. 引用文件

3.1《合格供方目录》

4.检验项目

检验项目 验收标准 检验工具 抽样标准

外观 目检：参考IPC-610D标准，在UV下要求完全固化，均匀覆盖每个引脚及焊点上，无空洞起包，纹波裂纹，桔皮现象。不得喷涂在程序下载口，连接器内部，继电器气孔上，以及与散热器接触面。。 UV灯具 II级

Ac/Rc=0/1

厚度 在不同位置取3个测试点，测试点均在厚度区间为合格，厚度参考IPC-610D标准：

千分尺 II级

Ac/Rc=0/1

附着力 参考GBT9286标准，漆膜厚度0~0.06mm，1mm间距；0.061~0.12mm,2mm间距；0.121~0.25mm，3mm间距。划成10*10的100格，用3M的TransparentTape600胶带黏贴在百格中，迅速拉起，3级判定：切口的边缘有部分或部分格子整块剥落，被剥落面积小于35%为合格。 百格刀，3M 对每种敷形涂覆材料产品进行一次鉴定检验。

防霉菌 根据IPC-TM-650测试方

法2.6.1.1测定敷形涂覆材料抗霉菌滋生的能力。

固化后的敷形涂覆层不应当有助于霉菌生长

或受到霉菌生长的影响。要求0级肉眼看不到霉菌生长。 第三方试验 对每种敷形涂覆材料产品进行一次鉴定检验。

热冲击 按照IPC-TM-650测试方法2.6.7.1测试敷形涂覆产品，测试条件：温度-65°C～125°C[-85°F～257°F], 循环周期100个。完成温度循环测试后，已涂覆的测试载体应当放置在温度25±5°C[77±9°F]、湿度50±5%基准条件下保持24小时。

要求：满足外观检验，介质耐压测试。

高低温箱 对每种敷形涂覆材料产品进行一次鉴定检验。

精品文档交流 【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】

潮湿环境下的绝缘电阻 按照IPC-TM-650

测试方法2.6.3.4测试敷形涂覆材料。完成温度及

湿度测试循环后，板子应当放置在温度25±5°C

[77±9°F]、相对湿度50±5%的基准条件下保持24

小时。

在进行潮湿测试期间、及潮湿测试完成再置

于基准条件下1到2小时后，以及置于基准条件下

24小时后，ER型敷形涂覆材料的绝缘电阻应当

为500MΩ，所有其它类型敷形涂覆材料的绝缘

电阻均应当为5000MΩ。 第三方试验 对每种敷形涂覆材料产品进行一次鉴定检验。

介质耐压（DWV） 应当按照IPC-TM-650

测试方法2.5.7.1测量固化后的敷形涂覆层的介质

耐压。施直流电压500V漏电流应当不超过10μA。应当无放电现象，如飞弧（表面放电）、打火花（气体放电）或击穿（击穿放电）等。 第三方试验 对每种敷形涂覆材料产品进行一次鉴定检验。

盐雾试验 （1） 试验条件

A 温度 35±2℃

B 溶液 5%氯化钠溶液 PH=6.5～7.2（用稀盐酸或NaoH调正）

C 盐雾沉降率 1～2mg/小时/80cm^2

D 喷雾方式 间歇喷雾。即连续喷雾8小时，然后停止加热，停止喷雾，在静止和安息封状态下保持16小时（最后两小时为下周期升温时间）共24小时为一周期。

E 周期 1

（2）测试结果：PCB线路板不能发现底金属腐蚀现象。敷形涂覆层应当不发粘、无软化、粉化、起泡、表面发粘、裂缝、剥离或者逆转成液态的现象 盐雾箱 对每种敷形涂覆材料产品进行一次鉴定检验。

拟制：陈建永 审核： 批准： 制定日期：

合集下载

PCBA三防漆涂覆加工工艺介绍

PCBA三防漆涂覆加工工艺介绍

PCBA三防漆涂覆加工工艺介绍

编辑：东莞市硕安涂电子有限公司 三防涂覆加工部

一、三防涂覆的必要性：

1. 概论：

随着PCBA元器件的尺寸越来越小，密集度越来越高；器件之间及器件的托高高度（与PCB间的间距/离地间隙）也越来越小，环境因子对PCBA的影响作用也越来越大，因此我们对电子产品PCBA的可靠性提出了更高的要求。产品的可靠性要有更好地保证，必须将电子元气与外界环境尽可能低隔离开来，因此引入了敷形涂覆工艺。

2. 环境因子介绍：

二、三防涂覆的目的

三防涂覆的目的：为进一步提高电路板在存储和工作期间抵抗恶劣环境的影响，并增强元器件抗冲击、振动的机械性能，以达到长期防潮、防霉、防盐雾浸蚀的目的。同时能防止由于温度骤然变化，空气中产生‘露点’，使印制导线漏导增加，短路、甚至击穿。此外对于高电压或低气压下工作的印制板组件，敷形涂覆后能有效避免导线间的电晕、爬电现象，提高系统可靠性。三防漆涂覆是指在PCB表面涂一层薄薄的的绝缘保护层，它是目前最常用的焊后表面涂覆方式，有时又称为表面涂覆、敷形涂覆（英文名称coating，conformal

coating）。它将敏感的电子元器件与恶劣的环境隔离开来，可大大改善电子产品的安全性和可靠性并延长产品的使用寿命。三防漆涂覆可保护电路/元器件免受诸如潮湿、污染物、腐蚀、应力、冲击、机械震动与热循环等环境因素的影响，同时还可改善产品的机械强度及绝缘特性。

三、三防漆类型和选型标准：

性能 “三防”漆类别

丙烯酸酯 环氧树脂 有机硅 聚氨酯 聚对二甲苯

体积电阻率

ρv(Ω*cm) 1012～1014 1012～1015 1013～1015 1011～1014 1015～1016

介质系数ε 3.8～4.2 3.4 2.6～2.8 3.8 2.65

损耗角正切tgδ 3.5×10-2 2.3×10-2 3.5×10-3 3.4×10-2 8.0×10-4

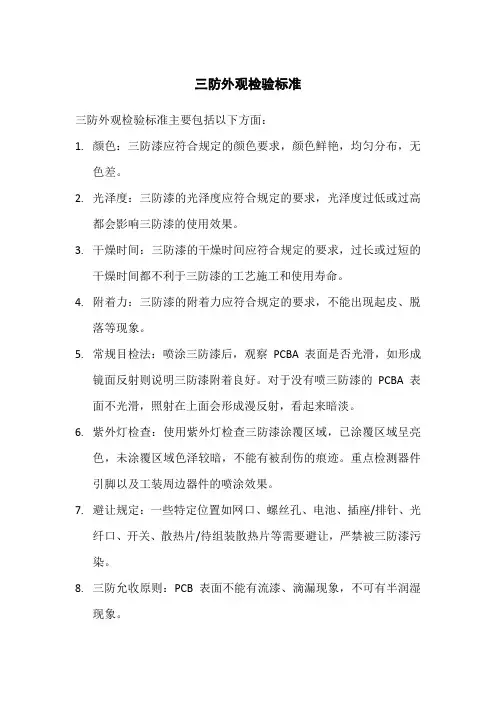

三防外观检验标准
