混凝土减水剂测试指标.

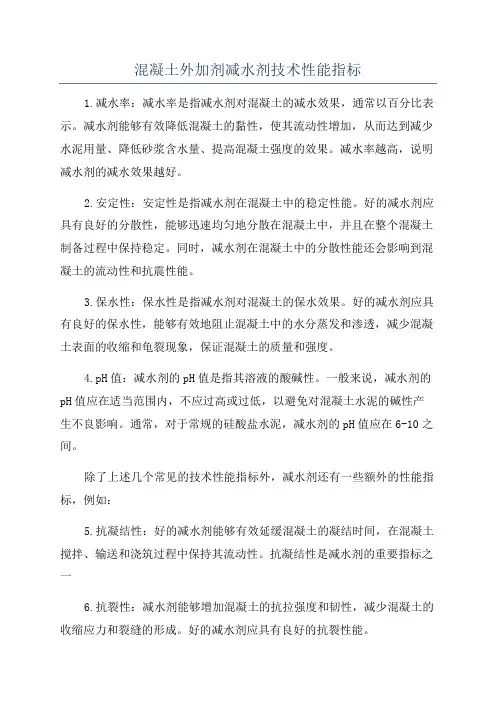

混凝土外加剂减水剂技术性能指标1.减水率：减水率是指减水剂对混凝土的减水效果，通常以百分比表示。

减水剂能够有效降低混凝土的黏性，使其流动性增加，从而达到减少水泥用量、降低砂浆含水量、提高混凝土强度的效果。

减水率越高，说明减水剂的减水效果越好。

2.安定性：安定性是指减水剂在混凝土中的稳定性能。

好的减水剂应具有良好的分散性，能够迅速均匀地分散在混凝土中，并且在整个混凝土制备过程中保持稳定。

同时，减水剂在混凝土中的分散性能还会影响到混凝土的流动性和抗震性能。

3.保水性：保水性是指减水剂对混凝土的保水效果。

好的减水剂应具有良好的保水性，能够有效地阻止混凝土中的水分蒸发和渗透，减少混凝土表面的收缩和龟裂现象，保证混凝土的质量和强度。

4.pH值：减水剂的pH值是指其溶液的酸碱性。

一般来说，减水剂的pH值应在适当范围内，不应过高或过低，以避免对混凝土水泥的碱性产生不良影响。

通常，对于常规的硅酸盐水泥，减水剂的pH值应在6-10之间。

除了上述几个常见的技术性能指标外，减水剂还有一些额外的性能指标，例如：5.抗凝结性：好的减水剂能够有效延缓混凝土的凝结时间，在混凝土搅拌、输送和浇筑过程中保持其流动性。

抗凝结性是减水剂的重要指标之一6.抗裂性：减水剂能够增加混凝土的抗拉强度和韧性，减少混凝土的收缩应力和裂缝的形成。

好的减水剂应具有良好的抗裂性能。

7.兼容性：减水剂应与混凝土中的其他外加剂或掺合料兼容，不产生不良反应。

兼容性是减水剂使用时需要考虑的重要因素之一总之，减水剂的技术性能指标是评估减水剂质量和适用性的重要依据。

不同的混凝土工程对减水剂的性能要求会有所不同，因此选择适合具体工程要求的减水剂至关重要。

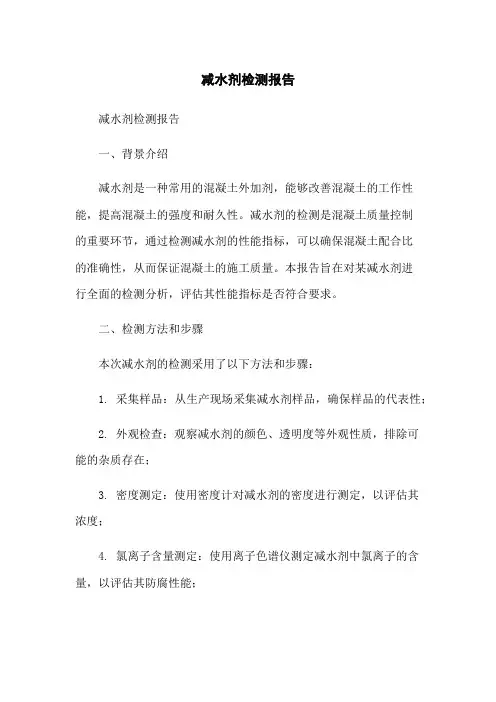

减水剂检测报告减水剂检测报告一、背景介绍减水剂是一种常用的混凝土外加剂，能够改善混凝土的工作性能，提高混凝土的强度和耐久性。

减水剂的检测是混凝土质量控制的重要环节，通过检测减水剂的性能指标，可以确保混凝土配合比的准确性，从而保证混凝土的施工质量。

本报告旨在对某减水剂进行全面的检测分析，评估其性能指标是否符合要求。

二、检测方法和步骤本次减水剂的检测采用了以下方法和步骤：1. 采集样品：从生产现场采集减水剂样品，确保样品的代表性；2. 外观检查：观察减水剂的颜色、透明度等外观性质，排除可能的杂质存在；3. 密度测定：使用密度计对减水剂的密度进行测定，以评估其浓度；4. 氯离子含量测定：使用离子色谱仪测定减水剂中氯离子的含量，以评估其防腐性能；5. pH值测定：使用pH计对减水剂的pH值进行测定，以评估其酸碱性；6. 减水率测定：采用标准试验方法测定减水剂的减水率，并与标准要求进行对比。

三、检测结果与分析经过上述检测方法和步骤，得到如下结果：1. 外观检查：减水剂呈无色透明液体，无明显杂质；2. 密度测定：减水剂的密度为1.05 g/cm3，符合标准要求；3. 氯离子含量测定：减水剂中氯离子含量为100 ppm，低于标准要求的200 ppm；4. pH值测定：减水剂的pH值为6.8，接近中性；5. 减水率测定：减水剂的减水率为25%，符合标准要求的20%以上。

，经过检测分析，该减水剂的性能指标完全符合要求，可以放心使用。

四、结论与建议根据对该减水剂的全面检测分析，结论如下：1. 该减水剂的外观良好，无明显杂质；2. 减水剂的密度、氯离子含量、pH值以及减水率均符合标准要求；3. 建议在施工过程中严格按照配合比使用该减水剂，并注意施工工艺的控制，以保证混凝土的质量。

本检测报告对该减水剂的性能指标进行了全面的检测分析，对混凝土施工质量的控制具有重要的参考价值。

希望本报告能够对相关技术人员和工程师提供帮助，并推动减水剂检测的标准化和规范化。

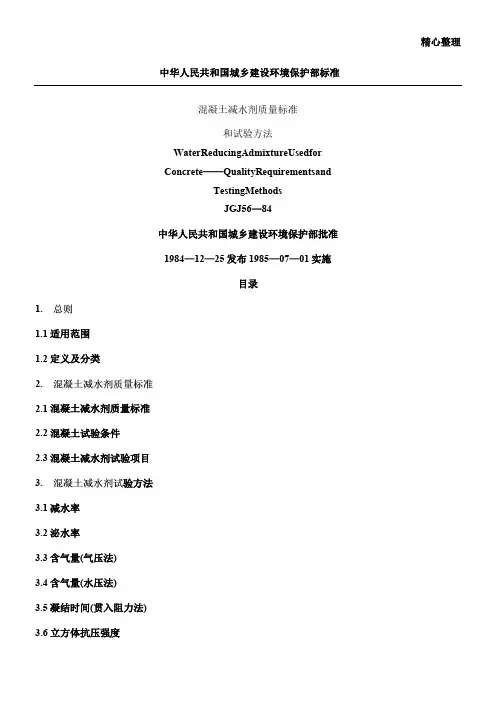

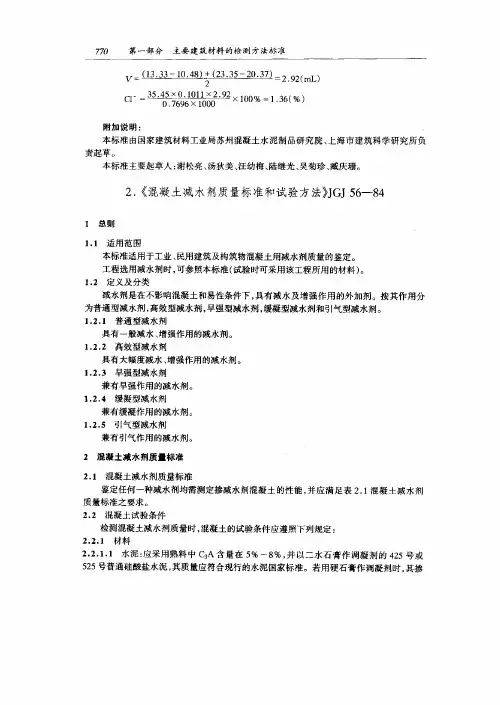

精心整理中华人民共和国城乡建设环境保护部标准混凝土减水剂质量标准和试验方法WaterReducingAdmixtureUsedforConcrete——QualityRequirementsandTestingMethods1.1.11.22.2.12.22.33.验方法3.13.2泌水率3.3含气量(气压法)3.4含气量(水压法)3.5凝结时间(贯入阻力法)3.6立方体抗压强度3.7收缩附录A减水剂匀质性试验方法(参考件)A.1固体含量或含水量A.2PH值A.3比重A.4密度A.5A.6A.7A.8A.9A.10A.11A.12A.13A.14A.15A.16A.17钢筋锈蚀快速试验(钢筋在新拌砂浆中阳极极化电位的测定)A.18钢筋锈蚀快速试验(钢筋在硬化砂浆中阳极极化电位的测定)附录B掺减水剂的净浆及砂浆试验方法(参考件)B.1水泥净浆流动度B.2净浆减水率B.3砂浆减水率B.4砂浆含气量附录C掺减水剂的混凝土试验方法(参考件)C.1塌落度及塌落度损失C.2C.31.1.2.11.2.21.2.3早强型减水剂兼有早强作用的减水剂。

1.2.4缓凝型减水剂兼有缓凝作用的减水剂。

1.2.5引气型减水剂兼有引气作用的减水剂。

2.混凝土减水剂质量标准2.1混凝土减水剂质量标准鉴定任何一种减水剂均需测定掺减水剂混凝土的性能，并应满足表21混凝土减水剂质量标准之要求。

2.2混凝土试验条件2.2.12.2.1.1号普通硅总量的2.2.1.22.2.1.32.2.22.2.2.32.2.3试验混凝土2.2.3.1水泥、砂子和石子用量与基准混凝土相同。

掺引气型减水剂的混凝土的砂率应比基准混凝土的砂率减少1～3%。

2.2.3.2坍落度6±1cm。

2.2.3.3减水剂掺量，按研制单位或生产厂推荐的掺量。

2.2.4试块制作及养护2.2.4.1搅拌方法：试验混凝土应与基准混凝土在相同条件下搅拌，试验采用机械搅拌，将全部材料及减水剂倒入搅拌机后，搅拌三分钟，出料后在铁板上用人工翻拌二次，拌和量应不少于搅拌机额定搅拌量的四分之一。

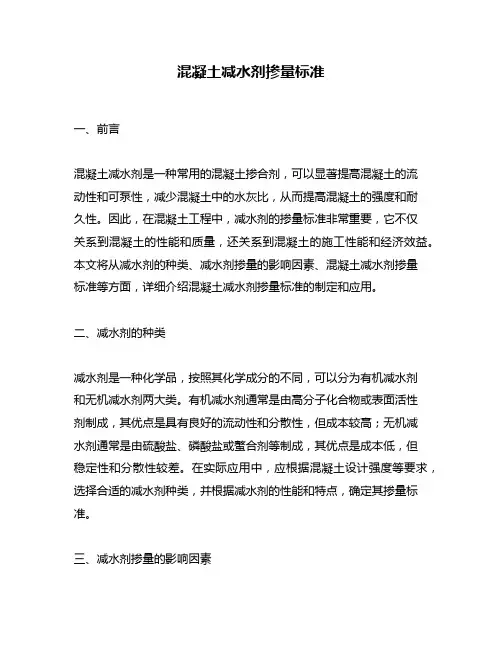

混凝土减水剂掺量标准一、前言混凝土减水剂是一种常用的混凝土掺合剂，可以显著提高混凝土的流动性和可泵性，减少混凝土中的水灰比，从而提高混凝土的强度和耐久性。

因此，在混凝土工程中，减水剂的掺量标准非常重要，它不仅关系到混凝土的性能和质量，还关系到混凝土的施工性能和经济效益。

本文将从减水剂的种类、减水剂掺量的影响因素、混凝土减水剂掺量标准等方面，详细介绍混凝土减水剂掺量标准的制定和应用。

二、减水剂的种类减水剂是一种化学品，按照其化学成分的不同，可以分为有机减水剂和无机减水剂两大类。

有机减水剂通常是由高分子化合物或表面活性剂制成，其优点是具有良好的流动性和分散性，但成本较高；无机减水剂通常是由硫酸盐、磷酸盐或螯合剂等制成，其优点是成本低，但稳定性和分散性较差。

在实际应用中，应根据混凝土设计强度等要求，选择合适的减水剂种类，并根据减水剂的性能和特点，确定其掺量标准。

三、减水剂掺量的影响因素混凝土减水剂掺量的大小，主要受到以下因素的影响：1.混凝土设计强度等级。

混凝土设计强度等级越高，混凝土的水灰比越小，减水剂的掺量也相应增加。

2.混凝土施工环境和要求。

如在高温、低温、多风、多尘、高海拔等特殊环境下施工，应适当增加减水剂的掺量，以保证混凝土的流动性和可泵性。

3.减水剂的种类和性能。

不同种类的减水剂，对混凝土的减水效果和改善性能不同，应根据减水剂的性能和特点，确定其掺量标准。

4.混凝土配合比和材料。

混凝土配合比中的水灰比、砂率、骨料粒径等因素，以及混凝土中使用的水泥品种、矿物掺合料等材料，也会对减水剂的掺量产生影响。

四、混凝土减水剂掺量标准混凝土减水剂掺量的标准，应根据混凝土设计强度等级、混凝土施工环境和要求、减水剂的种类和性能、混凝土配合比和材料等因素进行综合考虑，以保证混凝土的强度、流动性和可泵性，同时保证施工效率和经济效益。

1.混凝土设计强度等级为C20~C30的，减水剂的掺量应为混凝土水泥用量的0.5%~1.0%；2.混凝土设计强度等级为C35~C50的，减水剂的掺量应为混凝土水泥用量的1.0%~1.5%；3.混凝土设计强度等级为C55~C80的，减水剂的掺量应为混凝土水泥用量的1.5%~2.0%；4.在特殊施工环境下，如高温、低温、多风、多尘、高海拔等，应根据具体情况适当增加减水剂的掺量；5.在混凝土中使用多种掺合料的情况下，应根据掺合料的类型、掺量和混凝土配合比的要求，确定减水剂的掺量；6.在混凝土施工中，应根据混凝土的流动性和可泵性要求，适当调整减水剂的掺量。

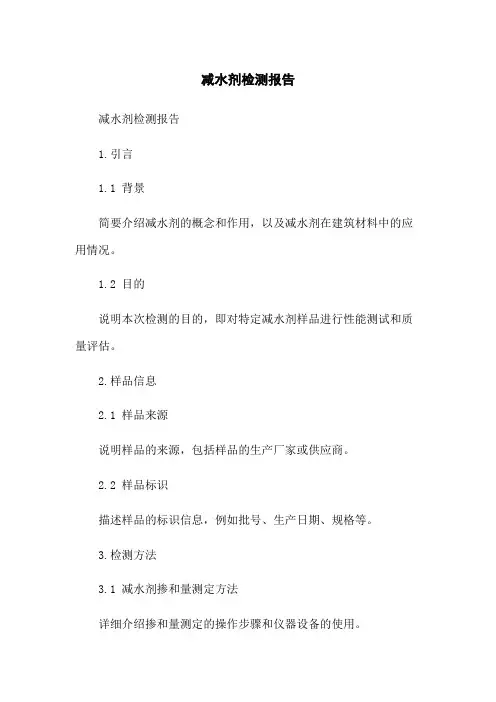

减水剂检测报告
减水剂检测报告
1.引言
1.1 背景
简要介绍减水剂的概念和作用，以及减水剂在建筑材料中的应用情况。

1.2 目的
说明本次检测的目的，即对特定减水剂样品进行性能测试和质量评估。

2.样品信息
2.1 样品来源
说明样品的来源，包括样品的生产厂家或供应商。

2.2 样品标识
描述样品的标识信息，例如批号、生产日期、规格等。

3.检测方法
3.1 减水剂掺和量测定方法
详细介绍掺和量测定的操作步骤和仪器设备的使用。

3.2 减水剂降水性能测试方法
解释降水性能测试的原理和流程，包括减水剂对混凝土凝结时
间和降水量的影响。

3.3 减水剂影响混凝土性能的评估方法
说明评估混凝土性能的指标和测试方法，如抗压强度、抗折强度、分散性等。

4.检测结果
4.1 减水剂掺和量测定结果
列出测定得到的减水剂掺和量的数值，并与样品标准进行比较。

4.2 降水性能测试结果
陈述降水性能测试的结果，包括混凝土凝结时间和降水量的实
际数值。

4.3 混凝土性能评估结果
展示对混凝土性能进行评估的测试结果，如抗压强度、抗折强度、分散性等。

5.结论
根据样品的检测结果，给出对减水剂性能和质量的评价，判断
样品是否符合相关标准和要求。

6.附件
列出本文档所涉及的附件名称，例如检测报告原始数据、测试设备使用证书等。

附件可在文末附上或单独提供。

7.法律名词及注释
根据需要，提供本文档中出现的法律名词的解释和注释，以确保读者对相关法规的理解。

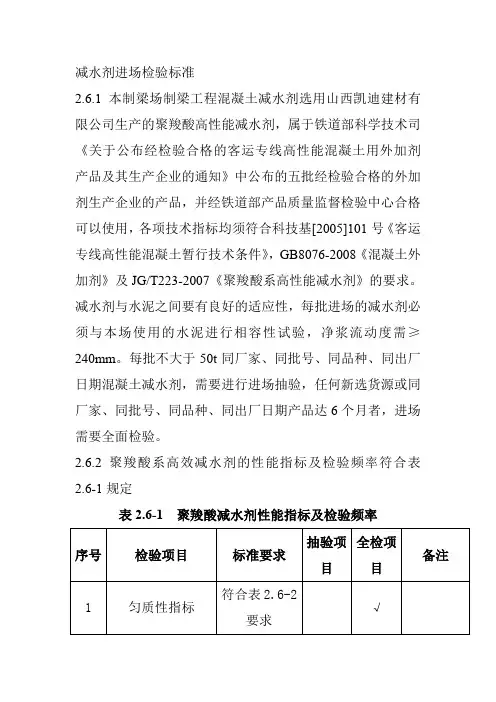

减水剂进场检验标准2.6.1 本制梁场制梁工程混凝土减水剂选用山西凯迪建材有限公司生产的聚羧酸高性能减水剂，属于铁道部科学技术司《关于公布经检验合格的客运专线高性能混凝土用外加剂产品及其生产企业的通知》中公布的五批经检验合格的外加剂生产企业的产品，并经铁道部产品质量监督检验中心合格可以使用，各项技术指标均须符合科技基[2005]101号《客运专线高性能混凝土暂行技术条件》，GB8076-2008《混凝土外加剂》及JG/T223-2007《聚羧酸系高性能减水剂》的要求。

减水剂与水泥之间要有良好的适应性，每批进场的减水剂必须与本场使用的水泥进行相容性试验，净浆流动度需≥240mm。

每批不大于50t同厂家、同批号、同品种、同出厂日期混凝土减水剂，需要进行进场抽验，任何新选货源或同厂家、同批号、同品种、同出厂日期产品达6个月者，进场需要全面检验。

2.6.2 聚羧酸系高效减水剂的性能指标及检验频率符合表2.6-1规定表2.6-1 聚羧酸减水剂性能指标及检验频率序号检验项目标准要求抽验项目全检项目备注1 匀质性指标符合表2.6-2要求√2 减水率，％≥25 √√3 坍落度保留值，mm30min ≥180√√用于泵送混凝土60min ≥1504 常压泌水率比，％≤20 √√5 压力泌水率比，％≤90 √√6 含气量,％ 4.5～6.0 √√7 抗压强度比,％1d ≥170√√3d ≥1607d ≥15028d ≥1408 对钢筋的锈蚀作用无锈蚀√9 相对耐久性指标，％≥80 √200次10 Cl-含量，％≤0.1 √11 收缩率比，％≤110 √12 碱-硅酸盐反应抑制效应/ √13 硫酸钠含量，％≤5 √14 碱含量，％≤10 √15 甲醛含量。

% ≤0.05 √16 凝结时间差-90～+120min√2.6.3 减水剂匀质性指标符合表2.6-2规定表2.6-2 液体聚羧酸系高性能减水剂匀质性指标序号试验项目指标1 含固量S＞25%,0.95S≤X≤1.05S2 密度D±0.023 水泥净浆流动度，mm≥2404 PH值8±1.05 硫酸钠含量% ≤5.0%S是生产厂提供的固体含量(质量分数)，X是测试的固体含量(质量分数)；水泥净浆流动度和砂浆减水率选做其中的一项。

减水剂减水率试验方法
减水剂是一种常用的混凝土添加剂，它可以在不影响混凝土强度的情况下，降低混凝土的水灰比，从而提高混凝土的流动性和可泵性。

减水剂的使用可以大大提高混凝土的施工效率和质量，因此在混凝土工程中得到了广泛的应用。

而减水率试验是评价减水剂性能的重要方法之一。

减水率试验是通过测定混凝土在一定条件下的流动性能，来评价减水剂的减水效果。

试验方法一般采用斯特克法或波特兰水泥协会法。

其中斯特克法是一种较为常用的试验方法，其具体步骤如下：
1. 准备试验材料：混凝土、减水剂、水泥、砂、石子等。

2. 按照一定比例将试验材料混合均匀，制备出一定数量的混凝土试件。

3. 在试件制备前，先将减水剂按照一定比例加入到混凝土中，并充分搅拌均匀。

4. 制备出的混凝土试件应在规定的时间内进行试验，以保证试验结果的准确性。

5. 在试验过程中，应按照一定的流动性要求，测定混凝土的坍落度、扩展度等参数，并计算出减水率。

减水率试验的结果可以反映出减水剂对混凝土流动性能的影响程度，
从而评价减水剂的减水效果。

一般来说，减水率越高，说明减水剂的减水效果越好，混凝土的流动性能越好。

需要注意的是，减水率试验只是评价减水剂性能的一种方法，其结果并不能完全代表减水剂的性能。

在实际工程中，还需要考虑减水剂的稳定性、耐久性、环保性等因素，综合评价减水剂的性能。

减水率试验是评价减水剂性能的重要方法之一，可以反映出减水剂对混凝土流动性能的影响程度。

在实际工程中，需要综合考虑减水剂的各项性能指标，选择合适的减水剂，以提高混凝土的施工效率和质量。

减水剂性能测试方法1固含量的测定将表面皿干燥至恒重，在天平上准确称空重后，称取3.000克的产品放到表面皿中，送入恒温干燥箱中，在105℃下干燥8小时至恒重，冷却后称整个表面皿的重量，并按公式(1)计算固含量：=100%⨯样品烘干后重量固含量取样量 (1)2单体转化率的测定单体转化率按溴化法测定。

测定步骤：(1)称取约0.5g 试样，精确至0.0002，加水溶解并转移到250mL 容量瓶中定容；(2)移取上述溶液25.00mL 置于250mL 碘量瓶中，再加入10.00mL 溴酸钾-溴化钾溶液和20mL 硫酸溶液，充分摇匀；(3)5min 后加入5mL 硫酸汞溶液，摇匀，在暗处放置30min ；(4)从暗处取出后加入15mLNaCI 溶液和10mL 碘化钾溶液，摇匀，在暗处放置5min ；(5)加入20mL 水，用硫代硫酸钠标准滴定溶液滴定至淡黄色，加入1mL 淀粉指示液，继续滴定至蓝色消失即为终点，同时做空白试验。

计算公式：01()=21000V V C -⨯⨯剩余双键摩尔数 -=100%⨯理论双键摩尔总数剩余双键数转化率理论双健摩尔总数式中：V 0——空白试验所用硫代硫酸钠标准溶液的体积，mL ；V 1——加入样品后所用 硫代硫酸钠标准溶液的体积，mL ；C ——硫代硫酸钠溶液的摩尔浓度，mol/L 。

3酯化率的测定测定酯化率，具体操作步骤如下：(1)称取约0.59试样放入一个250mL 碘量瓶中，加入约25mL 去离子水稀释摇匀后，加入2~3滴酚酞试剂；(2)用氢氧化钠标准溶液滴定至溶液变为淡红色，且半分钟内不退色即为终点，记下此时消耗的体积(mL)。

按以下计算公式计算酯化率：212=100%V V V -⨯酯化率 上式中：V l ——酯化前聚羧酸所消耗的氢氧化钠标准溶液的体积，mL ；V 2——酯化后聚羧酸所消耗的氢氧化钠标准溶液的体积，mL 。

4红外光谱测定通过红外光谱测定鉴定大单体的结构。

减水剂规范最新标准减水剂，作为混凝土中的重要添加剂，其性能和质量直接影响到混凝土的强度、耐久性以及施工性能。

随着建筑行业的发展和环保要求的提高，减水剂的规范标准也在不断更新。

以下是最新的减水剂规范标准概述：1. 引言减水剂作为一种改善混凝土工作性能的化学添加剂，其规范标准的制定旨在确保其在混凝土生产和施工中的安全性、环保性和有效性。

2. 适用范围本规范适用于所有类型的减水剂，包括但不限于萘系减水剂、聚羧酸减水剂、脂肪族减水剂等。

3. 术语和定义- 减水剂：能够显著降低混凝土拌合水用量，同时保持混凝土工作性不变的化学添加剂。

- 工作性：指混凝土在搅拌、运输、浇筑等过程中的流动性、可塑性和稳定性。

- 强度：混凝土在一定时间后达到的抗压或抗拉能力。

4. 技术要求- 减水剂应具有良好的分散性，能够在不增加水泥用量的情况下，提高混凝土的流动性。

- 应具有足够的稳定性，保证混凝土在运输和施工过程中不发生离析。

- 应符合环保要求，不含有对环境有害的物质。

- 应有明确的化学成分和性能指标，便于用户选择和使用。

5. 性能指标- 减水率：减水剂能够降低混凝土拌合水用量的百分比。

- 初始坍落度：混凝土在搅拌后即刻的坍落度。

- 1小时坍落度保持率：混凝土在1小时后坍落度与初始坍落度的比值。

- 抗压强度比：混凝土在规定龄期的抗压强度与基准混凝土的比值。

6. 试验方法- 减水率的测定应按照国家标准进行。

- 坍落度的测定应使用标准坍落度筒。

- 抗压强度比的测定应按照混凝土抗压强度的试验方法。

7. 检验规则- 减水剂生产企业应建立严格的质量控制体系。

- 产品出厂前应进行严格的质量检验。

- 用户在采购时应要求提供产品的质量检验报告。

8. 包装、标识和储存- 减水剂应采用密封、防潮的包装方式。

- 包装上应有清晰的产品名称、型号、生产批号、生产日期、有效期等信息。

- 储存时应避免高温、潮湿，保持通风良好。

9. 应用指南- 减水剂的使用应根据混凝土的具体要求和施工条件来确定。

混凝土减水剂测试指标混凝土减水剂是一种在混凝土中添加的化学品，可以降低混凝土的水泥用量，改善混凝土的流动性和减少混凝土的水分含量，从而提高混凝土的强度和耐久性。

为了确保混凝土减水剂的性能和安全性，需要对其进行一系列的测试。

下面将介绍一些常见的混凝土减水剂测试指标。

1.减水率：减水率是衡量混凝土减水剂使用效果的重要指标。

减水率是指混凝土减水剂在混凝土中的投入用量与不添加减水剂时所需的水泥用量之比。

通常要求减水率在5%-15%之间。

2.塑性保持性：塑性保持性是指混凝土在一定时间内能够保持其可塑性的能力。

对于混凝土减水剂来说，塑性保持性的测试指标通常有塑料度保持率和坍落度保持率等。

一般要求塑料度保持率在90%以上，坍落度保持率在80%以上。

3. 坍落度：坍落度是衡量混凝土的流动性的指标，也是衡量混凝土工作性能的重要参数。

混凝土减水剂可以提高混凝土的流动性，因此对于混凝土减水剂来说，需要测试其对混凝土坍落度的影响。

通常要求坍落度在50mm-250mm之间。

4.开始时间和凝结时间：开始时间是指混凝土开始凝结的时间，凝结时间是指混凝土完全凝结所需的时间。

对于混凝土减水剂来说，需要测试其对混凝土开始时间和凝结时间的影响。

一般要求开始时间在1-2小时之间，凝结时间在4-12小时之间。

5.抗压强度：抗压强度是衡量混凝土抗压能力的指标。

混凝土减水剂可以提高混凝土的强度，因此需要测试其对混凝土抗压强度的影响。

一般要求混凝土减水剂使用后，28天抗压强度应不低于控制试件的80%。

6.膨胀率：膨胀率是衡量混凝土在干燥状态下的膨胀能力的指标。

对于混凝土减水剂来说，需要测试其对混凝土的膨胀率的影响。

一般要求混凝土减水剂使用后，膨胀率应不超过0.10%。

7.凝结后强度损失：凝结后强度损失是指混凝土凝结后经过一定时间后，其抗压强度相对于凝结初期的强度的损失程度。

对于混凝土减水剂来说，需要测试其对混凝土凝结后强度损失的影响。

一般要求凝结后28天强度损失不应超过20%。

减水剂常规检测指标
减水剂是建筑材料中的一种添加剂，主要起到降低混凝土或水泥浆体内部水分含量的作用，从而提高其可塑性和流动性。

为了保证减水剂的质量，需要对其进行常规检测，主要包括以下几个指标：
1. 外观：减水剂应为无色或浅黄色液体，无悬浮物和沉淀。

2. 密度：减水剂的密度一般在1.0~1.2g/cm之间。

3. pH值：减水剂的pH值应在6~9之间，过高或过低都会影响其性能。

4. 含固量：减水剂中固体成分的含量应在35%以上，过低会影响其降水效果。

5. 氯离子含量：减水剂中氯离子含量应低于0.1%，高含量会对混凝土的强度产生不良影响。

6. 粘度：减水剂的粘度应在10~100毫帕·秒之间，过高会影响其降水效果，过低则会影响其稳定性。

7. 凝结时间：减水剂可导致混凝土或水泥浆体的凝结时间延长或缩短，需要根据具体情况进行检测。

以上几个指标是减水剂常规检测的主要内容，通过对这些指标的检测可以评估减水剂的质量，从而保证建筑材料的性能和质量。

- 1 -。
