趾板及坝基开挖施工方案一、工程概况：扎毛水库位于青海省黄南州扎毛乡境内的黄河一级支流隆务河上，是隆务河上游的龙头水库，坝址位于麦秀河与扎毛河交汇处下游约600m处。
大坝坝址距省会西宁205km，距同仁县城22.5km。
工程区有同仁～河南县公路经过，该公路只有库区至同仁县城段为四级砂石路面，其余路段路况良好；州府同仁县有至省会西宁的三级公路，该公路基本为沥青路面，部分为二级路面，本工程对外交通十分便利。
自然条件1、地形地貌扎毛水库坝址位于扎毛河与麦秀河交汇口下游约600m处，坝址河谷呈“U”型，谷底宽160～250m，主要建筑物均布置在海拔2760～2950m之间。
库区两岸山体较陡峭，谷底高程2780m左右，河床砂砾石覆盖厚度4.1～11.1m，左岸阶地高程2788～2793m，主河道位于谷底右侧，紧靠右岸山体，两岸山体较为稳定。
库区两岸山坡植被良好，右岸山体及麦秀河两岸均为麦秀林场的天然原始林。
2、气象条件扎毛水库坝址所属隆务河流域属大陆性气候，随地形、高程的变化，气温、降水量、相对湿度、蒸发量等垂直变化明显。
据同仁气象站资料，多年平均气温5.2℃，极端最高气温32℃，极端最低气温-23℃；多年平均降雨量430.3mm，多集中在夏秋两季，多年平均蒸发量962.4mm（E-601）。
最大积雪深度30cm，最大冻土深1.65m，多年平均日照时数2534小时。
3—4月份多风，多年平均风速1.4m/s，最大风速20m/s，无霜期132天左右。
3、趾板及坝基工程地质条件趾板位于坝轴线上游100m左右，两端与坝轴线相交，呈折线布置。
设计趾板宽度为3-7m，总长414.38m。
(1)趾板工程地质条件0+000-0+86段趾板位于左岸山体中，地表高程自2796.83-2894.00m，自然坡度多在45°-65°之间，地表植被较不发育。
左岸趾板线大多基岩出露，在坡脚分布坡积碎石土，一般厚度为1-2m。
面板堆石坝趾板槽三面控制爆破技术的应用龚妇容吕磊/中国水利水电第十一工程局有限公司【摘要】趾板是混凝土面板堆石坝体的关键结构之一。
坝体趾板布置在大坝防渗面板迎水面下部周围，一 般坐落在河床及两岸基岩上，承接大坝面板的垂直压力和水平推力，使其成为一个完整的承栽、封闭防渗体。
趾板槽爆破开挖的质量好坏一直是趾板施工的重点和难点.保证趾板基础岩体的整体完整性和成型质量、控 制爆破对基岩的破坏影响是趾板开挖的关键。
河南南阳天池抽水蓄能电站上水库大坝趾板槽地质复查，坐落 在强风化的基岩上，由于受F2S断层破碎带影响.施工成型较为困难，为减小爆破对趾板基础基岩的影响，采 取三面控制爆破施工技术.取得了较好的成果。
【关键词】面板堆石坝地质复杂趾板槽开挖三面控制爆破施工技术1工程概况河南南阳天池抽水蓄能电站位于汉水一级支流白河支流黄鸭河上游主干区。
该工程为一等大（1)型工程，枢纽由上水库、输水系统、地下厂房系统、下水库及地面开关站等建筑物组成。
上水库大坝为钢筋混凝土面板堆石坝，上水库基岩主要为混合花岗岩类，沟底、两岸坡脚及缓坡地段分布第四系地层，两岸趾板基岩主要为花岗岩，岩石致密坚硬，上水库大坝趾板受河床部位F25断层发育影响，两侧岩体结构面发育，岩体较破碎，蚀变较严重，这种特殊的地质情况，给趾板开挖爆破带来一定的难度。
上水库混凝土面板堆石坝最大坝髙118. 40m,坝顶高程1068.4m,底部设计高程为950m。
大坝趾板基础开挖分为三部分，分别为左岸岸坡趾板、库底水平趾板、右岸岸坡趾板。
2施工技术要求(1)趾板基础要求具备低压缩性，须按照施工图要求开挖至强风化岩石，较软弱的强风化表层必须清除；趾板下游开挖线以外的坝基按照施工图要求清除覆盖表层，并清除局部倒悬体。
(2)趾板边坡开挖过程中.在临近趾板建基面时，必须预留1.5〜2. 5m厚的保护层，临近趾板建基面的梯段爆破孔直径不得大于150m m，钻孔不得钻人趾板建基面以下，爆破时的最大单响药量控制在l〇〇k g以内。
首部枢纽安装施工方案1. 引言本文档旨在提供首部枢纽安装施工方案的详细说明，以确保安装过程规范、高效、安全。
本方案适用于首部枢纽的现场安装工作。
2. 安装准备在开始安装前，需要准备以下工具和材料：•手持工具包（包括螺丝刀、扳手、钳子等）•安装图纸和技术规范•首部枢纽设备•安全防护装备（帽子、手套、安全鞋等）•安装所需的材料（螺丝、膨胀管等）3. 安装步骤3.1 现场勘察在开始安装前，首先需要对安装现场进行勘察，确保场地符合安装要求。
勘察内容包括场地平整度、有无障碍物、电源接口位置等。
3.2 安装基础设施在进行首部枢纽的安装前，需要先搭建安装基础设施。
具体步骤如下：1.在规定位置挖掘基础坑，并确保基础坑的尺寸和深度符合设计要求。
2.将基础坑中的土壤进行压实处理，确保基础坑的稳定性。
3.在基础坑中设置膨胀管，并确保膨胀管的位置正确，与首部枢纽设备的安装位置相匹配。
3.3 安装首部枢纽设备在完成基础设施的安装后，开始进行首部枢纽设备的安装工作。
具体步骤如下：1.将首部枢纽设备移至安装位置，并确保设备放置稳固。
2.使用螺丝刀和扳手等工具，根据安装图纸和技术规范，将首部枢纽设备固定在基础设施上。
3.对设备进行必要的连接和固定，如电源线、信号线等。
3.4 安全检查在完成首部枢纽设备的安装后，进行安全检查以确保安装工作的质量和安全性。
具体步骤如下：1.检查设备的固定情况，确保设备不会因外力导致脱落或松动。
2.检查电源线和信号线的接口，确保连接牢固、无松动。
3.检查安全防护装备的使用情况，确保工作人员的个人安全。
4. 安装验收完成首部枢纽设备的安装后，进行安装验收以确保设备功能正常、达到设计要求。
具体步骤如下：1.进行设备启动测试，检查设备的各项功能是否正常。
2.对设备进行功能测试，如输入输出信号测试等。
3.确认设备的安装位置和连接符合设计要求。
5. 总结本文档阐述了首部枢纽安装施工方案的详细步骤，并强调了安全检查和安装验收的重要性。

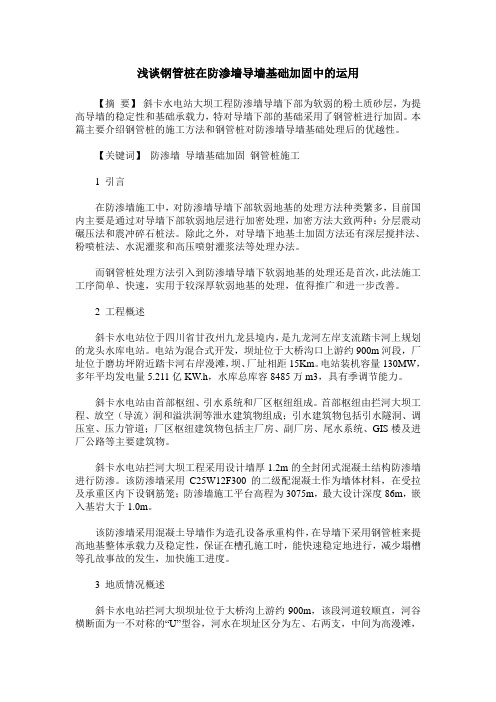

浅谈钢管桩在防渗墙导墙基础加固中的运用【摘要】斜卡水电站大坝工程防渗墙导墙下部为软弱的粉土质砂层，为提高导墙的稳定性和基础承载力，特对导墙下部的基础采用了钢管桩进行加固。
本篇主要介绍钢管桩的施工方法和钢管桩对防渗墙导墙基础处理后的优越性。
【关键词】防渗墙导墙基础加固钢管桩施工1 引言在防渗墙施工中，对防渗墙导墙下部软弱地基的处理方法种类繁多，目前国内主要是通过对导墙下部软弱地层进行加密处理，加密方法大致两种：分层震动碾压法和震冲碎石桩法。
除此之外，对导墙下地基土加固方法还有深层搅拌法、粉喷桩法、水泥灌浆和高压喷射灌浆法等处理办法。
而钢管桩处理方法引入到防渗墙导墙下软弱地基的处理还是首次，此法施工工序简单、快速，实用于较深厚软弱地基的处理，值得推广和进一步改善。
2 工程概述斜卡水电站位于四川省甘孜州九龙县境内，是九龙河左岸支流踏卡河上规划的龙头水库电站。
电站为混合式开发，坝址位于大桥沟口上游约900m河段，厂址位于磨坊坪附近踏卡河右岸漫滩，坝、厂址相距15Km。
电站装机容量130MW，多年平均发电量5.211亿KW.h，水库总库容8485万m3，具有季调节能力。
斜卡水电站由首部枢纽、引水系统和厂区枢纽组成。
首部枢纽由拦河大坝工程、放空（导流）洞和溢洪洞等泄水建筑物组成；引水建筑物包括引水隧洞、调压室、压力管道；厂区枢纽建筑物包括主厂房、副厂房、尾水系统、GIS楼及进厂公路等主要建筑物。
斜卡水电站拦河大坝工程采用设计墙厚1.2m的全封闭式混凝土结构防渗墙进行防渗。
该防渗墙采用C25W12F300的二级配混凝土作为墙体材料，在受拉及承重区内下设钢筋笼；防渗墙施工平台高程为3075m，最大设计深度86m，嵌入基岩大于1.0m。
该防渗墙采用混凝土导墙作为造孔设备承重构件，在导墙下采用钢管桩来提高地基整体承载力及稳定性，保证在槽孔施工时，能快速稳定地进行，减少塌槽等孔故事故的发生，加快施工进度。
3 地质情况概述斜卡水电站拦河大坝坝址位于大桥沟上游约900m，该段河道较顺直，河谷横断面为一不对称的“U”型谷，河水在坝址区分为左、右两支，中间为高漫滩，靠右岸为主流。

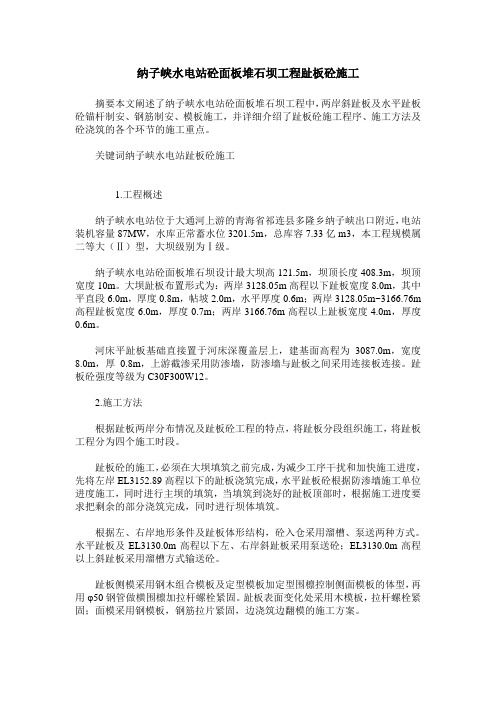

纳子峡水电站砼面板堆石坝工程趾板砼施工摘要本文阐述了纳子峡水电站砼面板堆石坝工程中，两岸斜趾板及水平趾板砼锚杆制安、钢筋制安、模板施工，并详细介绍了趾板砼施工程序、施工方法及砼浇筑的各个环节的施工重点。
关键词纳子峡水电站趾板砼施工1.工程概述纳子峡水电站位于大通河上游的青海省祁连县多隆乡纳子峡出口附近，电站装机容量87MW，水库正常蓄水位3201.5m，总库容7.33亿m3，本工程规模属二等大（Ⅱ）型，大坝级别为Ⅰ级。
纳子峡水电站砼面板堆石坝设计最大坝高121.5m，坝顶长度408.3m，坝顶宽度10m。
大坝趾板布置形式为：两岸3128.05m高程以下趾板宽度8.0m，其中平直段6.0m，厚度0.8m，帖坡2.0m，水平厚度0.6m；两岸3128.05m~3166.76m 高程趾板宽度6.0m，厚度0.7m；两岸3166.76m高程以上趾板宽度4.0m，厚度0.6m。
河床平趾板基础直接置于河床深覆盖层上，建基面高程为3087.0m，宽度8.0m，厚0.8m，上游截渗采用防渗墙，防渗墙与趾板之间采用连接板连接。
趾板砼强度等级为C30F300W12。
2.施工方法根据趾板两岸分布情况及趾板砼工程的特点，将趾板分段组织施工，将趾板工程分为四个施工时段。
趾板砼的施工，必须在大坝填筑之前完成，为减少工序干扰和加快施工进度，先将左岸EL3152.89高程以下的趾板浇筑完成，水平趾板砼根据防渗墙施工单位进度施工，同时进行主坝的填筑，当填筑到浇好的趾板顶部时，根据施工进度要求把剩余的部分浇筑完成，同时进行坝体填筑。
根据左、右岸地形条件及趾板体形结构，砼入仓采用溜槽、泵送两种方式。
水平趾板及EL3130.0m高程以下左、右岸斜趾板采用泵送砼；EL3130.0m高程以上斜趾板采用溜槽方式输送砼。
趾板侧模采用钢木组合模板及定型模板加定型围檩控制侧面模板的体型，再用φ50钢管做横围檩加拉杆螺栓紧固。
趾板表面变化处采用木模板，拉杆螺栓紧固；面模采用钢模板，钢筋拉片紧固，边浇筑边翻模的施工方案。
高海拔大坝工程趾板混凝土浇筑施工方法总结杜天建（中国水利水电第四工程局有限公司第一分局青海西宁810006）内容提要蓄集峡水利枢纽大坝工程为巴音河干流上骨干调蓄工程，坝顶高程3472.00m，位于高海拔地区，大坝坐落在河床及两岸基岩上。
左岸趾板分为A、B、C、D型，右岸趾板分为F、G、H、I、J型，厚度分别为0.8m、0.6m、0.4~0.458m;趾板底部设置©28锚筋，将趾板锚固在基岩上。
文章对趾板混凝土浇筑施工方法、施工程序和施工经验进行了总结。
1工程概况蓄集峡水利枢纽工程为巴音河干流上骨干调蓄工程，其主要功能是对径流进行多年调节，保障当地国民经济发展用水安全，支撑地区社会经济持续快速发展。
大坝为混凝土面板堆石坝，坝顶高程3472.00m，坝顶长度365.00m,最大坝高121.50m。
蓄集峡水利枢纽大坝工程，坐落在河床及两岸基岩上。
趾板及防渗板（内趾板）混凝土均采用C30F300W12,二级配，趾板按设计图要求共分成10种形式，其中河床段E型，E型趾板宽度为12m,趾板高程为3350.50m。
左岸分为A、B、C、D型，A型趾板高程3465.62m~3420.00m,宽度为4m;B型趾板高程3420.00m~3399.91m,宽度为8m;C型趾板高程3399.91m~3365.00m,宽度为10m;D型趾板高程3365.00m~3350.50m,宽度为12m。
右岸分为F、G、H、I、J型，J型趾板高程3470.00m~3452.531,宽度为4m;I型趾板高程3452.53m~3446.00m,宽度为4m;H型趾板高程3446.00m~3405.00m,宽度为4.33~20.77m;G型趾板高程3405.00m~3370.00m,宽度为8m;F型趾板高程3370.00m~3350.5m,宽度为8m。
趾板厚度分别为0.8m、0.6m、0.4~0.458m;趾板底部设置“28锚筋，将趾板锚固在基岩上。
甲岩水电站高趾墙混凝土面板堆石坝主要施工技术
胡安静;蒋亮;姚田跃;虞舜
【期刊名称】《云南水力发电》
【年(卷),期】2017(033)0z2
【摘要】甲岩水电站混凝土面板堆石坝坝右岸下部因基岩埋深大设置了高趾墙.结合甲岩水电站96m长、48m高的高趾墙的100m级混凝土面板堆石坝的施工,简述了甲岩高趾墙混凝土面板堆石坝的填筑分期和高趾墙的主要施工技术.施工完成后高趾墙安全稳定,防渗体系可靠.
【总页数】4页(P106-109)
【作者】胡安静;蒋亮;姚田跃;虞舜
【作者单位】中国水利水电第十四工程局有限公司,云南昆明 650041;中国水利水电第十四工程局有限公司,云南昆明 650041;中国水利水电第十四工程局有限公司,云南昆明 650041;中国水利水电第十四工程局有限公司,云南昆明 650041
【正文语种】中文
【中图分类】TV641.1
【相关文献】
1.神树水电站混凝土面板堆石坝高趾墙及面板动力响应分析 [J], 司才龙;刘灿
2.混凝土面板堆石坝潜没式混凝土高趾墙设计 [J], 安盛勋
3.下六甲水电站混凝土面板堆石坝趾板混凝土裂缝处理 [J], 陈建荣
4.混凝土面板堆石坝高趾墙计算分析 [J], 余锦地;虞鸿
5.混凝土面板堆石坝高趾墙动力性态计算研究 [J], 沈振中;迟世春;陈剑
