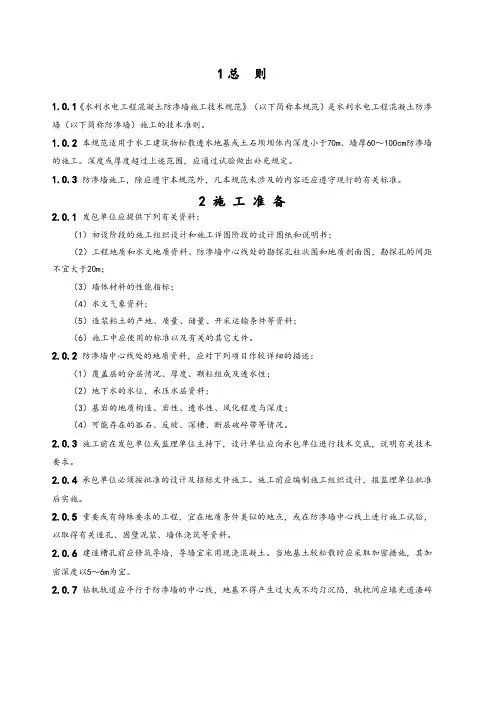

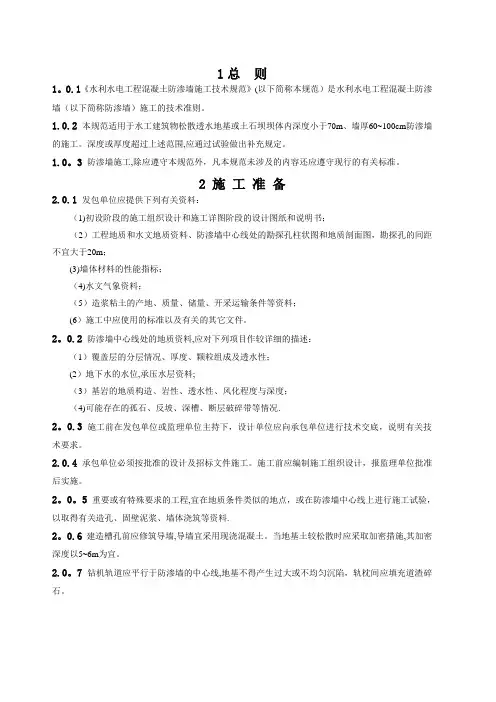

1总则1.0.1《水利水电工程混凝土防渗墙施工技术规范》（以下简称本规范）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。
1.0.2 本规范适用于水工建筑物松散透水地基或土石坝坝体内深度小于70m、墙厚60～100cm防渗墙的施工。
深度或厚度超过上述范围，应通过试验做出补充规定。
1.0.3 防渗墙施工，除应遵守本规范外，凡本规范未涉及的内容还应遵守现行的有关标准。
2 施工准备2.0.1 发包单位应提供下列有关资料：（1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书；（2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m；（3）墙体材料的性能指标；（4）水文气象资料；（5）造浆粘土的产地、质量、储量、开采运输条件等资料；（6）施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述：（1）覆盖层的分层情况、厚度、颗粒组成及透水性；（2）地下水的水位，承压水层资料；（3）基岩的地质构造、岩性、透水性、风化程度与深度；（4）可能存在的孤石、反坡、深槽、断层破碎带等情况。
2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。
2.0.4 承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计，报监理单位批准后实施。
2.0.5 重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。
2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。
当地基土较松散时应采取加密措施，其加密深度以5～6m为宜。
2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。
2.0.8 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
2.0.9 临时施工道路应畅通无阻，并应确保雨季施工的可靠性。
1总则1.0.1《水利水电工程混凝土防渗墙施工技术规范》（以下简称本规范）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。
1.0.2本规范适用于水工建筑物松散透水地基或土石坝坝体内深度小于70m、墙厚60～100cm防渗墙的施工。
深度或厚度超过上述范围，应通过试验做出补充规定。
1.0.3 防渗墙施工，除应遵守本规范外，凡本规范未涉及的内容还应遵守现行的有关标准。
2 施工准备2.0.1 发包单位应提供下列有关资料：（1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书；（2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m；（3）墙体材料的性能指标；（4）水文气象资料；（5）造浆粘土的产地、质量、储量、开采运输条件等资料；（6）施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述：（1）覆盖层的分层情况、厚度、颗粒组成及透水性；（2）地下水的水位，承压水层资料；（3）基岩的地质构造、岩性、透水性、风化程度与深度；（4）可能存在的孤石、反坡、深槽、断层破碎带等情况。
2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。
2.0.4 承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计，报监理单位批准后实施。
2.0.5 重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。
2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。
当地基土较松散时应采取加密措施，其加密深度以5～6m为宜。
2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。
2.0.8 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
2.0.9 临时施工道路应畅通无阻，并应确保雨季施工的可靠性。
1总则1.0.1《水利水电工程混凝土防渗墙施工技术规范》（以下简称本规范）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。
1.0.2本规范适用于水工建筑物松散透水地基或土石坝坝体内深度小于70m、墙厚60～100cm防渗墙的施工。
深度或厚度超过上述范围，应通过试验做出补充规定。
1.0.3 防渗墙施工，除应遵守本规范外，凡本规范未涉及的内容还应遵守现行的有关标准。
2 施工准备2.0.1 发包单位应提供下列有关资料：（1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书；（2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m；（3）墙体材料的性能指标；（4）水文气象资料；（5）造浆粘土的产地、质量、储量、开采运输条件等资料；（6）施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述：（1）覆盖层的分层情况、厚度、颗粒组成及透水性；（2）地下水的水位，承压水层资料；（3）基岩的地质构造、岩性、透水性、风化程度与深度；（4）可能存在的孤石、反坡、深槽、断层破碎带等情况。
2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。
2.0.4 承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计，报监理单位批准后实施。
2.0.5 重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。
2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。
当地基土较松散时应采取加密措施，其加密深度以5～6m为宜。
2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。
2.0.8 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
2.0.9 临时施工道路应畅通无阻，并应确保雨季施工的可靠性。
水利水电工程混凝土防渗墙施工技术规范摘要本文档旨在指导水利水电工程中混凝土防渗墙的施工，确保工程质量和安全性，同时提高施工效率。
1. 引言混凝土防渗墙作为水利水电工程中的关键结构，其作用是防止水分渗透，确保工程的稳定性和安全性。
本规范依据国家相关标准和行业经验制定，适用于各类水利水电工程的混凝土防渗墙施工。
2. 施工准备2.1 技术准备审查施工图纸和设计文件。
熟悉施工规范和标准。
制定详细的施工方案和安全措施。
2.2 材料准备确保混凝土原材料符合质量要求。
准备必要的施工设备和工具。
2.3 现场准备完成施工场地的平整和清理。
确定施工区域的界限和安全标志。
3. 施工流程3.1 测量放线根据设计图纸进行测量放线，确保施工位置的准确性。
3.2 槽孔开挖采用合适的开挖机械，按照设计要求进行槽孔开挖。
严格控制开挖深度和宽度，确保槽壁的垂直度和平整度。
3.3 钢筋笼制作与安装按照设计要求制作钢筋笼。
确保钢筋笼的尺寸、形状和钢筋间距符合设计要求。
安装钢筋笼时，注意保护槽壁，避免损坏。
3.4 混凝土浇筑选用合适的混凝土配合比，确保混凝土的强度和防渗性能。
采用分层浇筑，每层厚度控制在30-50cm。
浇筑过程中注意混凝土的均匀性和密实度。
3.5 养护与检查浇筑完成后，及时进行覆盖和养护。
定期检查混凝土的强度和防渗性能。
4. 质量控制4.1 原材料控制严格检查混凝土原材料的质量。
定期对混凝土进行试验，确保其性能符合要求。
4.2 施工过程控制施工过程中，严格按照施工方案执行。
对关键施工环节进行实时监控和记录。
4.3 成品检查施工完成后，对混凝土防渗墙进行外观和性能检查。
如有缺陷，及时进行修复。
5. 安全与环保5.1 安全措施制定详细的安全操作规程。
施工人员必须佩戴安全帽、安全带等防护用品。
5.2 环境保护施工现场应采取防尘、降噪等环保措施。
施工废弃物应分类收集，合理处置。
6. 施工记录与文档管理建立完善的施工记录体系。
记录施工过程中的关键数据和信息。
1总则1.0.1《水利水电工程混凝土防渗墙施工技术规范》（以下简称本规范）是水利水电工程混凝土防渗墙（以下简称防渗墙）施工的技术准则。
1.0.2本规范适用于水工建筑物松散透水地基或土石坝坝体内深度小于70m、墙厚60～100cm防渗墙的施工。
深度或厚度超过上述范围，应通过试验做出补充规定。
1.0.3 防渗墙施工，除应遵守本规范外，凡本规范未涉及的内容还应遵守现行的有关标准。
2 施工准备2.0.1 发包单位应提供下列有关资料：（1）初设阶段的施工组织设计和施工详图阶段的设计图纸和说明书；（2）工程地质和水文地质资料、防渗墙中心线处的勘探孔柱状图和地质剖面图，勘探孔的间距不宜大于20m；（3）墙体材料的性能指标；（4）水文气象资料；（5）造浆粘土的产地、质量、储量、开采运输条件等资料；（6）施工中应使用的标准以及有关的其它文件。
2.0.2 防渗墙中心线处的地质资料，应对下列项目作较详细的描述：（1）覆盖层的分层情况、厚度、颗粒组成及透水性；（2）地下水的水位，承压水层资料；（3）基岩的地质构造、岩性、透水性、风化程度与深度；（4）可能存在的孤石、反坡、深槽、断层破碎带等情况。
2.0.3 施工前在发包单位或监理单位主持下，设计单位应向承包单位进行技术交底，说明有关技术要求。
2.0.4 承包单位必须按批准的设计及招标文件施工。
施工前应编制施工组织设计，报监理单位批准后实施。
2.0.5 重要或有特殊要求的工程，宜在地质条件类似的地点，或在防渗墙中心线上进行施工试验，以取得有关造孔、固壁泥浆、墙体浇筑等资料。
2.0.6 建造槽孔前应修筑导墙，导墙宜采用现浇混凝土。
当地基土较松散时应采取加密措施，其加密深度以5～6m为宜。
2.0.7 钻机轨道应平行于防渗墙的中心线，地基不得产生过大或不均匀沉陷，轨枕间应填充道渣碎石。
2.0.8 倒浆平台宜采用现浇混凝土，其下可设置块石垫层。
2.0.9 临时施工道路应畅通无阻，并应确保雨季施工的可靠性。

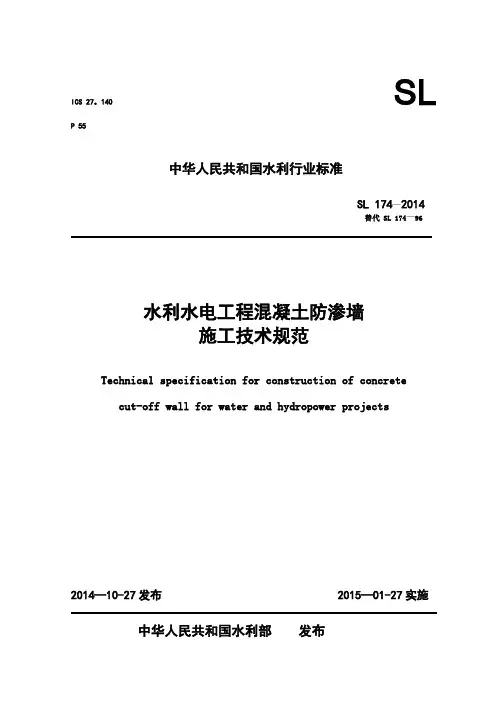

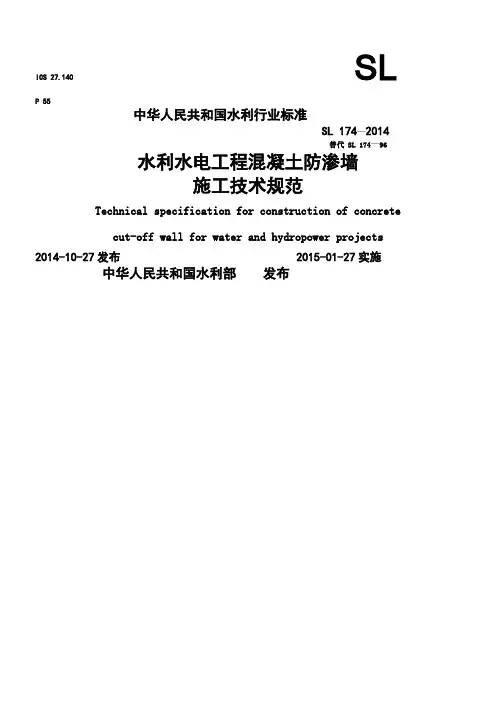

ICS 27.140 SLP 55中华人民共和国水利行业标准SL 174—2014替代 SL 174—96水利水电工程混凝土防渗墙施工技术规范Technical specification for construction of concrete cut-off wall for water and hydropower projects 2014-10-27发布 2015-01-27实施中华人民共和国水利部发布前言根据水利部水利行业标准制修订计划，按SL 1—2002《水利技术标准编写规定》，SL174—1996《水利水电工程混凝土防渗墙施工技术规范》进行修订。
本标准共有13章和2个附录。
主要技术内容有：施工准备、施工平台及导墙、泥浆、槽孔建造、墙体材料、成墙施工、墙段连接、钢筋笼及预埋件、薄防渗墙施工、特殊情况处理、质量检查和竣工资料等。
本次修订的主要内容有：——拓展了适用范围，将原规范适用于水工建筑物松散透水地基或土石坝坝体内墙深小于70m墙厚600～1000mm，拓展为墙深不大于100m墙厚200～1200mm；——增加了薄防渗墙施工内容，即小于400mm防渗墙施工规范内容；——补充了“术语”章节的内容等；——强调了建设单位提供的图纸、水文、气候、环境保护、地质条件等资料对防渗墙施工组织及工期、质量的重要性；——进一步明确了防渗墙施工不同阶段泥浆性能指标要求，以及造孔成槽施工、墙体材料及成墙工艺、接头管施工等技术参数及相关技术要求，部分技术参数更为严格；——各章节均根据国内外防渗墙技术发展水平，增加并细化了相关条款；——删除了部分已不使用或极少使用的施工工艺相关条款，如双反弧、单反弧法墙段连接施工等；——增加了防渗墙施工质量检查相关内容。
本标准所替代标准的历次版本为：——SL 174—96本标准为全文推荐。
本标准批准部门：中华人民共和国水利部本标准主持机构：水利部建设与管理司本标准解释单位：水利部建设与管理司本标准主编单位：中国水利学会地基与基础工程专业委员会中国水电基础局有限公司本标准主要起草人：肖恩尚赵存厚孔祥生焦家训贺永利邓百印王碧峰龚木金鲁志军赵明华宋伟刘健本标准审查会议技术负责人：高广淳本标准体例格式审查人：牟广丞目次1 总则 (1)2 术语 (2)4 施工平台及导墙 (4)5 泥浆 (5)6 槽孔建造 (8)7 墙体材料 (9)8成墙施工 (10)8.1 泥浆下混凝土防渗墙成墙施工8.2 固化灰浆施工8.3 自凝灰浆施工9墙段连接 (12)10 钢筋笼及预埋件 (13)10.1 钢筋笼10.2 预埋管或预留孔10.3 观测仪器埋设11 薄防渗墙施工 (14)12特殊情况处理 (15)13质量检查和竣工资料 (16)附录A 黏土混凝土和塑性混凝土配制强度和匀质性评定标准 (19)附录B 施工记录图表格式标准用词说明 (34)条文说明 (34)1 总则1.0.1为规范水利水电工程混凝土防渗墙的施工和质量检查方法，满足工程安全和功能保证性的要求，特制定本标准。
