一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。

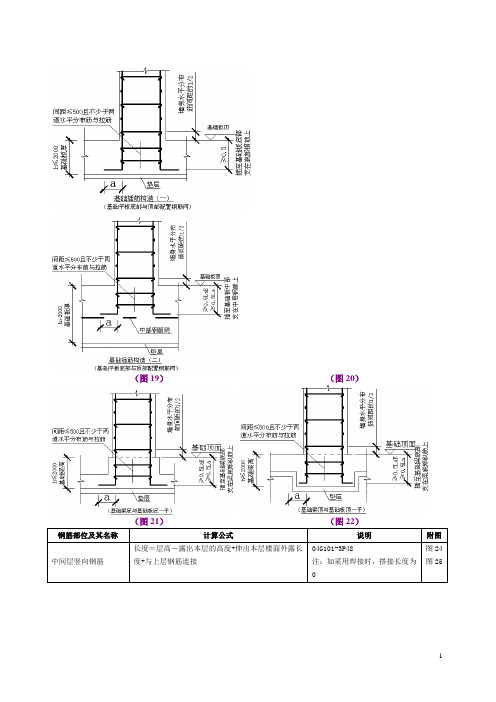

（图19） （图20）（图21） （图22）（图26）二、墙身水平筋计算（图27）三、墙身拉筋计算（图28）（图29）（图30）四、暗柱钢筋计算剪力墙墙柱包括约束边缘暗柱YAZ、约束边缘端柱YDZ、约束边缘翼墙柱YYZ、约束边缘转角柱YJZ、构造边缘暗柱GAZ、构造边缘端柱GDZ、构造边缘翼墙柱GYZ、构造边缘转角柱GJZ（GB50010-2002P195、196、03G101-1P18、49、50）、非边缘暗柱AZ和扶壁柱FBZ共十类，在计算钢筋工程量时，只需要考虑为端柱和暗柱即可。
1、纵筋计算（03G101-1P12、18、49、50）由于剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁三类构件构成，因此暗柱纵向钢筋构造同墙身竖向筋。
（03G101-1P48）。
（图31）五、端柱钢筋计算通常情况下端柱、小墙肢(截面高度不大于截面厚度3倍的矩形截面独立墙肢)的竖向钢筋与箍筋构造与框架柱相同，其中抗震竖向钢筋构造详见03G101－1P36至P38页，箍筋构造详见P40；非抗震竖向箍筋构造详见03G101－1P42至P44页，箍筋构造详见P45页。
（03G101-1P48）六、剪力墙端为暗柱钢筋计算（图32）（图33）（图34） （图35）七、剪力墙端为端柱钢筋计算八、剪力墙开洞钢筋计算注：剪力墙开洞除了洞口加强纵筋构造外，还有连梁斜向交叉暗撑构造和连梁斜向交叉钢筋构造两种情况，连梁斜向交叉暗撑的及斜向交叉构造钢筋的纵筋锚固长度为：La E或La，斜向交叉暗撑的箍筋加密要求适用于抗震设计(03G101-1P52)。
（图37）（图38）（图39）（图40）（图41）（图42）九、连梁钢筋计算剪力墙墙梁分为：连梁、暗梁和边框梁。
（图43）（图44）（图45）（图46）十、暗梁钢筋计算十一、剪力墙变截面钢筋计算（图48）第四章梁钢筋计算一、框架梁上部钢筋计算左、右支座锚固长度的取值判断：当hc－保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc+5d)当hc－保护层(直锚长度) ≤ LaE时,必须弯锚，这时有以下几种算法：算法1：hc－保护层+15d算法2：取0.4LaE+15d算法3：取Max(LaE ,hc－保护层+15d)算法4：取Max(LaE ,0.4LaE+15d)（图49）当纵向钢筋弯锚时锚固长度最终取值：（图50）根据《混凝土结构设计规范》(GB50010-2002 P186-189、306-307)中第10.4.1条中不难得出，当梁上部纵向钢筋弯锚时，梁上部纵向筋在框架梁中间层端节点内的锚固为：hc－保护层+15d较为合理。
教你做钢筋平法施工（梁板柱）- 结构理论一、平法制图规则与构造要点1)要点一：结构与构件，整体与部分的关系问题2)要点二：结构的刚度问题3)要点三：结构各类构件的连接关系（支座）问题4)要点四：平法设计规则要点——1、注写方式与截面方式相结合；2、集中注写与原位标注相结合；3、特殊构造不属于标准化内容，通用值引出来，一起标注，不一样的在图上标注。
原位标注优先,有重合取其大值。
我国的规范是构件的规范，只有在抗震的角度能够体现。
首先要明白谁是谁的支座。
基础是柱和墙的支座，柱是梁的支座，柱梁是板支柱。
只有往支座锚固。
不是支座只存在连接不存在锚固。
柱只有往基础内锚固，从一层到顶层是一个整体，与梁没有关系。
柱根到柱顶是整体，柱与墙增大箍筋为了施工。
梁以柱为支座，梁的箍筋从柱边，梁上部筋贯通支座，下部往柱内锚固。
板以梁为支座，板筋以梁边布筋。
有一个50是为了抗剪。
是针对支座说的，剪力墙在暗柱边多远。
由于暗柱不是剪力墙的支座，因此就没有50的限制，只要满足间距就行。
基础连梁与柱没有关系，是基础做为支座，如果基础是双层配筋，按基础边，如果是单层配筋，不能从基础边锚，一个整体贯串，进来后往下斜的问题。
支座只进纵筋，不进横向钢筋，如果进横向钢筋只起固定作用。
二、平法规则与构造应用要点解析1) 基础主梁，箍筋是贯通的，梁是柱的支座。
存在纵筋的连接。
2) 箍筋是大箍套小箍，这样重复的筋最小，如四肢箍筋，用两个一样大小的相套，在抗震与非抗震都可以，但抗钮就不行了。
抗钮只与最外箍筋有关。
3)大箍内加接筋是最好的。
4)柱的施工缝在梁底50至100，抗震问题没考虑，国外是整体或在柱的中部。
这个问题是一定得解决。
5)基础梁如果小于柱，就存在加液梁问题，就是把柱包住。
来实现基础梁做为支座。
6)柱在基础梁内锚固，如果小于500且不少于两道矩形封闭箍筋（非得合箍），主要是防止钢筋偏移。
柱在基础内的弯最小要大于150 7)柱中部搭接区加密是为了增加砼的粘结。
基础梁钢筋平法一、梁的编号与识别在建筑结构设计中，梁是重要的承重构件。
为了方便施工和管理，需要对梁进行编号，以便在图纸和施工现场进行识别。
根据不同的设计规范和标准，梁的编号方式可能会有所不同，但通常会包括梁的序号、跨数、截面尺寸等信息。
在施工前，应仔细核对图纸上的梁编号，确保施工的正确性。
二、梁上各部位钢筋的类型与数量梁上不同部位的钢筋具有不同的作用和要求，包括纵向受力钢筋、箍筋、弯起钢筋、架立钢筋等。
在平法中，需要明确标注每种钢筋的数量、规格、直径、间距等参数，以便施工时准确安装。
三、梁钢筋的连接方式与构造要求梁钢筋的连接方式有焊接、机械连接和绑扎连接等。
不同的连接方式具有不同的适用范围和构造要求，需根据施工条件、钢筋材料和设计要求进行选择。
同时，为了保证结构的可靠性和安全性，还需要满足一定的构造要求，如锚固长度、搭接长度等。
四、梁钢筋的锚固长度与弯钩形式梁钢筋的锚固长度和弯钩形式是保证结构可靠性的重要因素。
在平法中，需要明确规定每种钢筋的锚固长度和弯钩形式，以便施工时准确操作。
同时，为了满足抗震要求，还需要考虑地震作用对梁钢筋的影响。
五、梁钢筋的搭接长度与位置梁钢筋的搭接长度和位置也是保证结构可靠性的重要因素。
在平法中，需要明确规定每种钢筋的搭接长度和位置，以便施工时准确操作。
同时，还需要考虑施工条件和工艺要求，合理确定搭接长度和位置。
六、梁的箍筋类型与间距要求箍筋是梁中用于增加结构稳定性和提高剪切承载能力的钢筋。
在平法中，需要明确规定箍筋的类型和间距要求，以便施工时准确安装。
同时，还需要考虑箍筋的数量和布置方式，以满足结构的承载力和稳定性要求。
七、梁的吊筋类型与间距要求吊筋是用于固定和支撑梁的钢筋。
在平法中，需要明确规定吊筋的类型和间距要求，以便施工时准确安装。
同时，还需要考虑吊筋的数量和布置方式，以满足结构的承载力和稳定性要求。
八、梁钢筋的附加要求与注意事项除了上述要求外，在梁钢筋施工中还有一些附加要求和注意事项。
