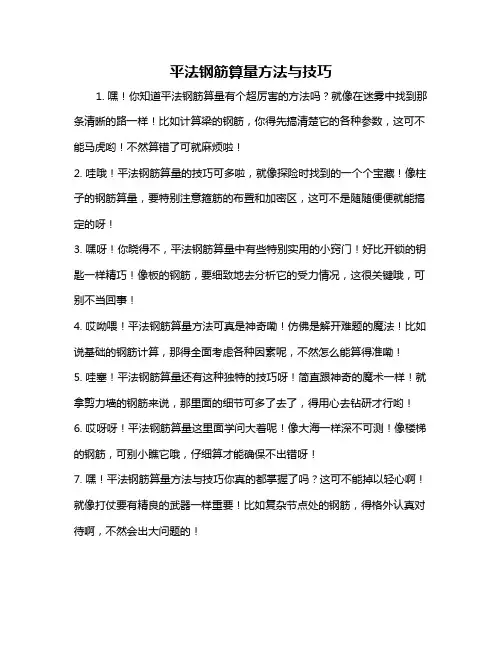

平法钢筋算量方法与技巧
1. 嘿！你知道平法钢筋算量有个超厉害的方法吗？就像在迷雾中找到那条清晰的路一样！比如计算梁的钢筋，你得先搞清楚它的各种参数，这可不能马虎哟！不然算错了可就麻烦啦！
2. 哇哦！平法钢筋算量的技巧可多啦，就像探险时找到的一个个宝藏！像柱子的钢筋算量，要特别注意箍筋的布置和加密区，这可不是随随便便就能搞定的呀！
3. 嘿呀！你晓得不，平法钢筋算量中有些特别实用的小窍门！好比开锁的钥匙一样精巧！像板的钢筋，要细致地去分析它的受力情况，这很关键哦，可别不当回事！
4. 哎呦喂！平法钢筋算量方法可真是神奇嘞！仿佛是解开难题的魔法！比如说基础的钢筋计算，那得全面考虑各种因素呢，不然怎么能算得准嘞！
5. 哇塞！平法钢筋算量还有这种独特的技巧呀！简直跟神奇的魔术一样！就拿剪力墙的钢筋来说，那里面的细节可多了去了，得用心去钻研才行哟！
6. 哎呀呀！平法钢筋算量这里面学问大着呢！像大海一样深不可测！像楼梯的钢筋，可别小瞧它哦，仔细算才能确保不出错呀！
7. 嘿！平法钢筋算量方法与技巧你真的都掌握了吗？这可不能掉以轻心啊！就像打仗要有精良的武器一样重要！比如复杂节点处的钢筋，得格外认真对待啊，不然会出大问题的！
我的观点结论就是：平法钢筋算量方法与技巧非常重要，掌握好它们，能让我们在建筑领域如鱼得水！。
钢筋的计算方法，梁钢筋平法识图及计算方法钢筋工程包括现浇构件钢筋、预制构件钢筋钢筋网片、钢筋笼、先张法预应力钢筋、后张法预应力钢筋、预应力钢丝、钢绞线、支撑钢筋、声测管。
一、现浇混凝土钢筋、预应力构件、钢筋钢筋网片，钢筋笼其工程量应区分钢筋种类、规格，按设计图示钢筋长度乘以单位理论质量计算。
1、直径在10以内的长钢筋按每12m计算一个钢筋搭接；直径10以上的长钢筋按每9m计算一个钢筋搭接二、先张法预应力钢筋按设计图示计算，按钢筋长度乘以单位理论重量以质量计算。
三、后张法预应力钢筋、预应力钢丝、预应力钢绞线，按设计图示钢筋长度乘以单位理论质量计算。
四、支撑钢筋应区分钢筋种类和规格，按钢筋长度乘以单位理论质量计算，现浇构件中固定位置的支撑钢筋、双层钢筋用的铁马以及螺栓预埋件、机械连接工程数量在编制工程量清单时，如果设计未明确，其工程数量可为暂估量，结算时按现场签证数量计算。
五、声测管。
应区分材质、规格、型号，按设计图示尺寸以质量计算。
六、钢筋工程量计算的基本方法1、钢筋工程量计算，首先是计算其图示长度，然后乘以单位理论重量，以质量确定：钢筋工程量等于图示钢筋长度乘以单位理论重量。
钢筋单位理论质量可根据公式计算确定或查下表，也可根据钢筋直径计算理论质量，钢筋的容重可按7850kg/m²计算。
钢筋单位理论重量等于0.006165×d²kg/m2、纵向钢筋图纸长度的计算在计算纵向钢筋图纸长度时，需要考虑以下参数：（1）混凝土保护层厚度，混凝土保护层是结构构件中钢筋外边缘至构件表面范围用于保护钢筋的混凝土。
根据混凝土结构设计规范规定，构件中受力钢筋的保护层厚度不应小于钢筋的公称直径d，设计使用年限为50年的钢筋混泥土，最外层钢筋的保护层厚度应符合下表，设计使用年限为100年的混凝土结构，最外层钢筋的保护层应不小于下表数值中的1.4倍。
（2）弯起钢筋增加长度，弯起钢筋的弯曲度数有30度，45度、60度，如下图所示弯起钢筋增加的长度为S-L，不同弯曲角度的S-L 如下表：（3）钢筋弯钩增加长度，钢筋的弯钩主要有半圆钢弯勾180度，弯头90度，和斜弯勾135度，对于HPB300级的光圆钢筋受拉钢筋末端做180度弯钩，使钢筋弧度的弯折的弧度内直径不应小于钢筋直径d的2.5倍，弯钩的弯折后平直段长度不应小于钢筋直径d的三倍，按弯弧内经为钢筋直径d的2.5倍，平直段长度为钢筋直径d的三倍，确定弯钩增加长度，半圆弧勾增加长度为6.25d，直弯钩增加长度为3.5d，斜弯勾增加长度为4.5d。
G101平法钢筋计算
一、概述
G101平法钢筋，是指钢筋表面附有一层抗腐蚀的热浸镀锌层的普通低碳钢筋，其表面平整，截面积略大于内部金属本身的截面积。
在设计梁构件时，G101平法钢筋可以用于给梁提供有效的抗剪强度和抗拉强度，从而使梁更具有耐久性和剪力容限。
二、G101平法钢筋计算步骤
1、选取钢筋型号：在设计梁构件时，应根据设计要求，按照G101定义，选择合适的钢筋型号进行计算。
2、确定钢筋的数量：在设计G101平法钢筋时，首先需要根据梁的加载情况，确定梁的计算载荷以及梁的计算截面积，然后计算梁的等效抗剪强度，再以此来确定钢筋的最小数量。
3、确定钢筋的尺寸：在设计G101平法钢筋时，在确定了钢筋的最小数量后，需要根据钢筋的型号和梁的计算截面积，选取合适的钢筋尺寸，以满足梁的最小抗剪和抗拉要求。
4、确定钢筋的加载形式：在设计G101平法钢筋时，应根据梁的结构特性及总体布置情况选取合适的钢筋加载形式。
在选取加载形式时，需要考虑钢筋的位置及对钢筋的抗剪和抗拉作用的影响。
5、确定钢筋的加载形式：在设计G101平法钢筋时。

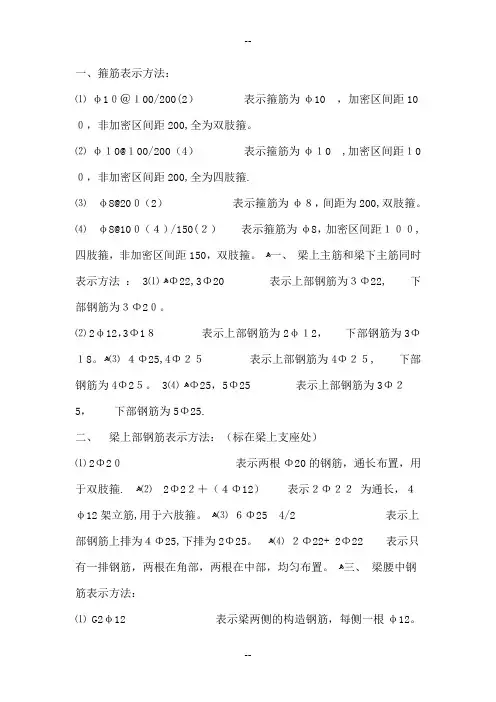

一、箍筋表示方法：⑴ φ1０＠１00/200(2） 表示箍筋为φ10 ，加密区间距10０，非加密区间距200,全为双肢箍。
⑵ φ１0@１00/200（4） 表示箍筋为φ１0 ,加密区间距１0０，非加密区间距200,全为四肢箍.⑶ φ8@20０（2） 表示箍筋为φ８，间距为200,双肢箍。
⑷ φ8@10０（４）/150(２） 表示箍筋为φ8，加密区间距１００,四肢箍，非加密区间距150，双肢箍。
ﻫ一、 梁上主筋和梁下主筋同时表示方法 ： ﻫ⑴ 3Φ22,3Φ20 表示上部钢筋为３Φ22, 下部钢筋为３Φ2０。
⑵ 2φ12，3Φ1８ 表示上部钢筋为2φ１2， 下部钢筋为3Φ１8。
ﻫ⑶ ４Φ25,4Φ２５ 表示上部钢筋为4Φ２５, 下部钢筋为4Φ2５。
ﻫ⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ２5， 下部钢筋为5Φ25.二、 梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ2０ 表示两根Φ20的钢筋，通长布置，用于双肢箍. ﻫ⑵ 2Φ2２＋（４Φ12） 表示２Φ２２ 为通长，４φ12架立筋,用于六肢箍。
ﻫ⑶ ６Φ25 4/2 表示上部钢筋上排为４Φ25,下排为2Φ25。
ﻫ⑷ ２Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
ﻫ三、 梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
ﻫ⑵ G4Φ１4 表示梁两侧的构造钢筋,每侧两根Φ１４。
⑶ N2Φ2２ 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N４Φ１8 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、 梁下部钢筋表示方法:（标在梁的下部） ﻫ⑴ ４Φ25 表示只有一排主筋，４Φ25 全部伸入支座内.⑵ ６Φ25 2/4 表示有两排钢筋,上排筋为2Φ２５，下排筋４Φ２５。
ﻫ⑶ 6Φ25 （-2 ）/４ 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25,全部伸入支座。
ﻫ⑷ ２Φ2５ + ３Φ22（—3）/ ５Φ25 表示有两排筋，上排筋为5根。
钢筋平法计算简图及公式钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002称直径(mm)不同根数钢筋的计算截面面积(mm2)单根钢筋理论重量(kg/m) 123456789628.357851131421701982262550.2226.533.2661001331661992322652990.26850.31011512012523023524024530.3958.252.81061582112643173704234750.4321078.51572363143934715506287070.61712113.122633945256567879190410170.88814153.9308461615769923107712311385 1.21 16201.140260380410051206140716081809 1.58 18254.5509763101712721527178120362290220314.2628942125615701884219925132827 2.47注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋工程量计算规则及方法一、钢筋工程量计算规则1、钢筋工程，应区别现浇、预制构件、不同钢种和规格，分别按设计长度乘以单位重量，以吨计算。
2、计算钢筋工程量时，设计已规定钢筋塔接长度的，按规定塔接长度计算；设计未规定塔接长度的，已包括在钢筋的损耗率之内，不另计算塔接长度。
钢筋电渣压力焊接、套筒挤压等接头，以个计算。
各类钢筋计算长度的确定钢筋长=构件长-保护层*2+弯勾长*2+弯起钢筋增加值(△L)*2钢筋的混凝土保护层受力钢筋的保护层,应符合设计要求;当设计无要求时,不应小于受力钢筋直径,并应符合下表要求:纵向受力钢筋的混凝土保护层的最小厚度(㎜)混凝土保护层的最小厚度见下表：附注:①基础中纵向受力钢筋的混凝土保护层厚度不应小于35㎜,无垫层时不应小于70㎜;②板墙壳中的分布筋的保护层厚度不应小于表中相应数值减10㎜,且不应小于10㎜;梁柱中的箍筋和构造筋的保护层不应小于15㎜.2. 箍筋的弯勾长度:平钩（180 °）6.25d ；直钩（90 °） 3.5d ；斜钩（135 °）4.9d3. 弯起钢筋增加长度:30 °：0.268H0;45 °：0.41H0;60 °：0.585H04. 箍筋长度:封闭方箍箍筋长度=2*(长+宽)+20d或=构件截面外边周长-8倍保护层厚+27.8d⑶箍筋根数的确定：N= （构件长- 保护层）/ 间距+1二各种构件钢筋计算方法基础（一）条形基础1、横向受力钢筋的直径，一般为6~16mm；间距为120—250mm。
2、纵向分布钢筋的直径，一般为5~6mm；间距为250~350mm。
3、条形基础的宽度B≥1600mm时，横向受力钢筋的长度可减至0.9B，交错布置，如图2-3示。
（二）独立基础1、独立基础系双向受力，其受力钢筋直径不宜小于8mm，间距为100~200mm。
沿短边方向的受力钢筋一般置于长边受力钢筋的上面。
平法钢筋工程量计算一、梁构件1、上部贯通筋L=各跨长之和-左支座内侧宽-右支座内侧宽+锚固长度+搭接长度锚固长度取值：A、当（支座宽度-保护层）≥L aE,且≥0.5h c+5d时，锚固长度=max（L aE，0.5h c+5d）；B、当（支座宽度-保护层）≤L aE时，锚固长度=支座宽度-保护层+15d。
H c为柱宽，d为钢筋直径2、端支座负筋上排钢筋长L=L ni/3+锚固长度（同上部通长筋）下排钢筋长L=L ni/4+锚固长度3、中间支座负筋上排钢筋长L=2×（L ni/3）+支座宽度下排钢筋长L=2×（L ni/4）+支座宽度4、架立筋长L=本跨净跨长-左侧负筋伸出长度-右侧负筋伸出长度+2×搭接长度搭接长度可按150mm计算5、下部钢筋长=6、下部贯通筋长L=各跨长之和-左支座内侧宽-右支座内侧宽+锚固长度+搭接长度注：锚固长度同上部贯通筋7、梁侧面钢筋长L=各跨长之和-左支座内侧宽-右支座内侧宽+锚固长度+搭接长度注：当为侧面构造钢筋（G）时，搭接与锚固长度为15d；当为侧面受扭纵向钢筋（N）时，搭接长为L lE或L l，其锚固长度为L aE或L a，锚固方式同框架梁下部纵筋8、拉筋：当只勾住主筋时：拉筋长度L=梁宽-2×保护层+2×1.9d+2×max（10d，75mm）+2d拉筋根数n=[（梁净跨长-2×50）/（箍筋非加密间距×2）]+19、吊筋长度L=2×20d（锚固长度）+2×斜段长度+次梁宽度+2×50注：当梁高≤800mm时，斜段长度=（梁高-2×保护层）/sin45°；当梁高>800mm时，斜段长度=（梁高-2×保护层）/sin60°10、箍筋箍筋长度L=2×（梁高-2×保护层+梁宽-2×保护层）+2×11.9d+4d箍筋根数n=2×{[（加密区长度-50）/加密区间距]+11+[（非加密区长度/非加密区间距）-1]}注：当为1级抗震时，箍筋加密区长度为max（2×梁高，500）；当为2-4级抗震时，箍筋加密区长度为max（1.5×梁高，500）11、屋面框架梁钢筋屋面框架梁上部贯通筋和端支座负筋的锚固长度L=柱宽-保护层+梁高-保护层12、悬臂梁钢筋计算箍筋长度L=2×[（H+H b)/2-2×保护层+挑梁宽-2×保护层]+11.9d+4d箍筋根数n=（L-次梁宽-2×50）/箍筋间距+1上部上排钢筋L=L ni/3+支座宽+L-保护层+max{（H b-2×保护层），12d} 上部下排钢筋L=L ni/4+支座宽+0.75L下部钢筋L=15d+XL-保护层二、板构件1、板中钢筋计算板底受力钢筋长L=板跨净长+两端锚固max（1/2梁宽，5d）（当为梁、剪力墙、圆梁时）；max（120，h，墙厚12）（当为砌体墙时）板底受力钢筋根数n=（板跨净长-2×50）÷布置间距+1板面受力钢筋长L=板跨净长+两端锚固板面受力钢筋根数n=（板跨净长-2×50）÷布置间距+1注：板面受力钢筋在端支座的锚固，结合平法和施工实际情况，大致有一下3种构造。
钢筋混凝土楼板平法钢筋计算在建筑工程中，钢筋混凝土楼板是常见且重要的结构构件，其承载着建筑物的各种荷载，并将其传递到梁、柱等竖向结构上。
而钢筋作为增强楼板承载力和抗震性能的关键材料，其计算准确与否直接关系到楼板的安全性和经济性。
下面我们就来详细探讨一下钢筋混凝土楼板平法钢筋的计算。
首先，我们需要了解平法标注的基本规则。
平法标注是一种简洁、直观的钢筋标注方法，通过在结构平面图上标注各种钢筋的信息，来指导施工和计算。
在楼板的平法标注中，通常会包括板的编号、厚度、支座负筋、贯通筋、分布筋等信息。
对于板的厚度，这是一个重要的参数，它不仅影响楼板的自重和承载能力，也与钢筋的布置和计算密切相关。
一般来说，板的厚度根据跨度、荷载大小以及使用功能等因素确定。
支座负筋是指布置在板支座处（如梁上）的钢筋，其主要作用是抵抗负弯矩。
计算支座负筋的长度时，需要考虑锚固长度和伸出支座的长度。
锚固长度根据钢筋的种类、混凝土强度等级等因素确定，一般按照相关规范的要求进行计算。
伸出支座的长度则通常根据设计要求或按照一定的比例（如 1/3 或 1/4 跨度）来确定。
贯通筋是沿板的长度或宽度方向通长布置的钢筋，它能够增强楼板的整体性和承载能力。
贯通筋的长度等于板的净跨长度加上两端的锚固长度。
锚固长度的计算方法与支座负筋类似。
分布筋则是用于固定受力钢筋位置，并将荷载均匀地传递给受力钢筋的构造钢筋。
分布筋的长度通常等于板的跨度减去两端的保护层厚度。
在实际计算中，还需要考虑钢筋的间距和根数。
钢筋的间距根据设计要求确定，而根数则通过将板的长度或宽度除以钢筋间距，并向上取整来计算。
例如，假设一块楼板的跨度为 4 米，厚度为 120 毫米，混凝土强度等级为 C30，采用 HRB400 级钢筋。
设计要求支座负筋伸出支座的长度为 1 米，钢筋间距为 200 毫米。
首先计算支座负筋的长度。
锚固长度根据规范查得为 37d（d 为钢筋直径），假设钢筋直径为 10 毫米，则锚固长度为 37×10 ＝ 370 毫米。
