ZBW系列高压/低压预装式变电站（欧式箱变）1．产品介绍：ZBW系列预装式变电站又称欧式箱变，是由高压开关柜，低压配电屏，配电变压器及外壳四部分组合而成，作为一种新型供配电装置，它比传统土建变电站具有许多优越性。
由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。
同时，箱式变电站现场安装简单，供电迅速，设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改造都是十分重要的。
箱变完成电能的变换、分配、传输、计量、补偿，系统的控制、保护及通讯等功能。
ZBW系列预装式变电站是我公司消化吸收国内外的先进技术自行开发的国产化欧式箱变,它具有结构紧凑、成套性强、安装维护方便、安全可靠、外形美观等优点，产品广泛应用于城市基础设施、住宅小区、宾馆、医院、厂矿、油田、机场、铁路、码头等户外供电场所。
ZBW系列预装式变电站分环网型、终端型及双电源供电三种方式，适用于电压等级35KV及以下，主要容量2000KVA及以下的小型无人值守变电站，城市工业变电站，10KV开闭所、环网系统、农网35KV 变电站等场合。
2．技术标准：本产品符合GB17467-1998《高低压预装式变电站》和IEC1330等标准。
3．使用环境及条件:海拔≤1000m风速≤34m/s（不大于700Pa）环境温度：最高气温+40℃，最低气温-35℃；相对湿度：日平均值不大于95%，月平均值不大于95%防震：水平加速度不大于0.4m/s2，垂直加速度0.15m/s2安装地点倾斜度：不大于3°安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
超出上述条件的规定时，可与公司协商。
4．产品结构及特点:A、变电站结构呈“目”字形或“品”字形布置；B、产品壳体材料采用铝合金板、不锈钢板、复合板、玻璃纤维增强水泥板等；C、变电站底座为镀锌槽钢或水泥制作，耐腐蚀性强，具有足够的机械强度；D、箱体顶盖采用双层结构，具有良好的隔热、防辐射和通风效果；E、变电站各室用铁板隔开形成独立的小室，各室均设有照明设施变压器室顶部装有自动排风装置，来调节变压器室温度；F、箱变箱体颜色灵活，可与周围环境协调。
环保型非金属预装箱式变电站XXXXX有限责任公司目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1．总则1.1本设备技术规范书适用于10kV欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/低压预装箱式变电站选用导则》DL/T 537-1993 《6～35kV箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3～63kV交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2．使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2 海拔：不超过1000m；2.3 风速：不大于25m/s；2.4 环境湿度：月平均值不大于90%；日平均值不大于95%；2.5 耐地震能力地震烈度：8级地面水平加速度： 0.2g;地面垂直加速度：0.1g;2.6安装地点的倾斜度：不大于3°2.7考虑日照、污秽、凝露及自然腐蚀的影响。
10kv欧式箱式变变电站，基础知识分享！一、概述10kv欧式箱式变电站（简称欧变）是预装式箱式变电站的一种，是将高压设备、变压器、低压设备按照科学排列方法安装在钢结构箱体内的成套配电装置。
广东紫光电气欧变可以将高压电源转化为用户正常使用的380v/220v电能，作为用户分配电能之用。
欧式箱变二、结构1、箱体外壳欧式箱变箱体外壳以钢结构为主体，四面可根据不同使用环境可采用复合夹心板、不锈钢板、冷轧板、不锈钢板镶嵌防腐木、混凝土墙等，做到与环境相协调。
2、高压室欧式箱变高压室安装高压进线柜、高压出线柜、高压计量柜、PT 柜、直流屏等装置，高压开关柜主要以XGN15-12型环网柜和XGN□-12型充气柜为主，操作简单，使用安全。
3、变压器室欧式箱变变压器室安装干式变压器或油浸式变压器，室内安装温度控制器和大功率风机，变压器高压端采用电缆连接，低压端采用优质铜排连接，裸露部分采用绝缘套管包裹。
4、低压室欧式箱变低压室主要采用GGD型低压开关柜，根据需求可配置低压进线、低压计量、低压补偿、低压出线等开关柜，可实现智能操控，无需专人看守。
原理欧式箱式变电站和传统土建电房原理基本一样，都是高压电源通过高压开关设备进来，经过变压器降压，再通过低压开关柜分配电能。
因为欧式箱式变电站采用箱体外壳结构，所以可移动性强，安装方便，可在户外使用。
三、特点1、可移动性强，欧变十分适合临时用电工程，使用完后可安装在另一个地方继续使用，不会造成资源浪费。
2、安装方便，欧式箱变内部设备在厂家安装调试完毕，现场安装只需将欧变放在预先做好的基座上，固定好，连接进出线电缆即可使用。
3、现场施工量少，欧式箱变不需要单独建配电房，只需修建简易基座即可，施工量大大减少。
4、造价成本低，欧式箱式变电站造价比土建电房节约50%左右，工期可缩短一半，运行阶段无需人员值班。

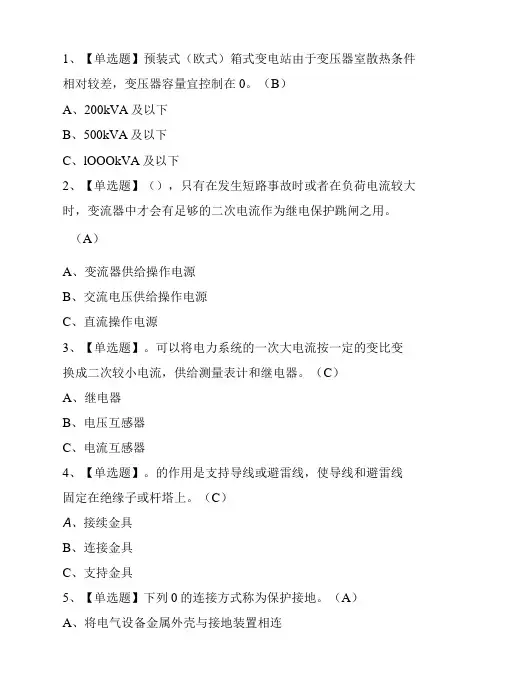

1、【单选题】预装式（欧式）箱式变电站由于变压器室散热条件相对较差，变压器容量宜控制在0。
（B）A、200kVA及以下B、500kVA及以下C、lOOOkVA及以下2、【单选题】（），只有在发生短路事故时或者在负荷电流较大时，变流器中才会有足够的二次电流作为继电保护跳闸之用。
（A）A、变流器供给操作电源B、交流电压供给操作电源C、直流操作电源3、【单选题】。
可以将电力系统的一次大电流按一定的变比变换成二次较小电流，供给测量表计和继电器。
（C）A、继电器B、电压互感器C、电流互感器4、【单选题】。
的作用是支持导线或避雷线，使导线和避雷线固定在绝缘子或杆塔上。
（C）A、接续金具B、连接金具C、支持金具5、【单选题】下列0的连接方式称为保护接地。
（A）A、将电气设备金属外壳与接地装置相连B、将电气设备金属外壳与中性线相连C、将电气设备金属外壳与其中一条相线相连6、【单选题】刚好使导线的稳定温度达到电缆最高允许温度时的载流量，称为0。
（A）A、允许载流量B、最大载流量C、额定载流量7、【单选题】在低压配电系统中广泛采用的TN系统和TT系统, 均为。
运行方式，其目的是保障人身设备安全。
（A）A、中性点直接接地B、中性点不接地C、中性点经消弧线圈接地8、【单选题】在室内高压设备上工作，应在工作地点两旁间隔的遮栏上悬挂：（）。
（A）A、止步，高压危险B、禁止合闸，线路有人工作C、禁止攀登，高压危险9、【单选题】在工作中，电能的常用单位符号是。
（C）A、WB、kWC、kW?h10、【单选题】如果线路上有人工作时，应在线路断路器和隔离开关的操作手把上悬挂：（）。
（A）A、禁止合闸，线路有人工作B、止步，高压危险C、禁止攀登，高压危险II、【单选题】安全标志要求标准统一或0,以便于管理。
(A)A、符合习惯B、符合标准C、符合行规12、【单选题】有关勤俭节约说法错误的是。
(B)A、节俭不仅关系到个人的道德问题，而且也关系到事业的成败B、保持和发扬艰苦奋斗精神，坚持勤金节约原则只是公务员职业道德规范的内容C、生活上艰苦朴素，勤检节约，反对奢侈和浪费，这是中华民族世代相传的美德，也是我们党的优良传统D、节检可使企业增产增收，可持续发展13、【单选题】回转式键套又分为滑动式和0两种。

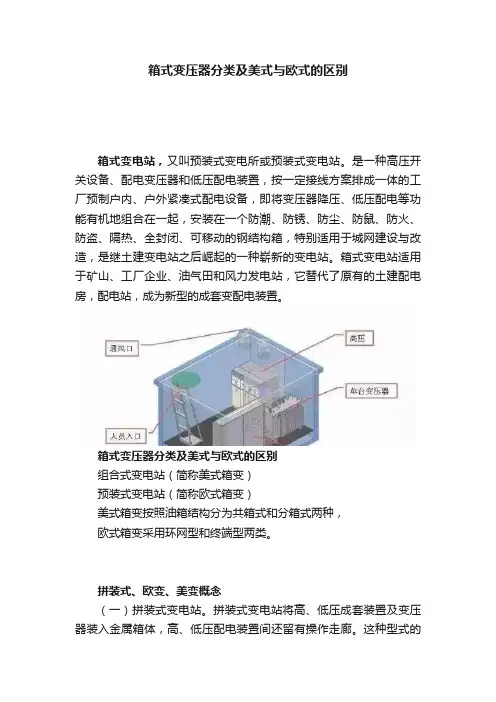

箱式变压器分类及美式与欧式的区别箱式变电站，又叫预装式变电所或预装式变电站。
是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。
箱式变电站适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，成为新型的成套变配电装置。
箱式变压器分类及美式与欧式的区别组合式变电站（简称美式箱变）预装式变电站（简称欧式箱变）美式箱变按照油箱结构分为共箱式和分箱式两种，欧式箱变采用环网型和终端型两类。
拼装式、欧变、美变概念（一）拼装式变电站。
拼装式变电站将高、低压成套装置及变压器装入金属箱体，高、低压配电装置间还留有操作走廊。
这种型式的箱式变体积较大，已较少使用。
（二）组合装置型变电站。
组合装置型变电站的高、低压配电装置不使用现有的成套装置，而是将高、低压控制、保护电器设备直接装入箱内，使之成为一个整体。
由于总体设计是按免维护型考虑的，箱内不需要操作走廊。
这样可以减小箱式变的体积，这种型式是欧式箱变，是普遍采用的型式。
（三）一体型变电站。
一体型变电站就是所谓的美式箱变。
它是在简化高、低压控制、保护装置的基础上，将高、低压配电装置与变压器主体一齐装入变压器油箱，使之成为一个整体。
这种型式的箱式变体积更小，其体积近似于同容量的普通型油浸变压器。
仅为同容量欧式箱变体积的1/3左右。
美变、欧变主要区别美变，高压保护由插入式熔丝、后备熔丝＋负荷开关组成；欧变，高压保护按负荷投切频次，选择压气式、真空和SF6负荷开关＋熔断器组成；容量较灵活。
美变和欧变最大的区别就在高压部分，美变高压接线方式仅两种，环网（双电源）或者终端供电。
而欧变由独立的高压单元，形式可以根据客户要求定制。
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。
1.3 本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围2.1供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
ZBW系列高压/低压预装式变电站（欧式箱变）1．产品介绍：ZBW系列预装式变电站又称欧式箱变，是由高压开关柜，低压配电屏，配电变压器及外壳四部分组合而成，作为一种新型供配电装置，它比传统土建变电站具有许多优越性。
由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。
同时，箱式变电站现场安装简单，供电迅速，设备维修简单，无须专人值守，特别是它可以深入负荷中心，对提高供电质量减少电能损失，增强供电的可靠性以及对配电网络改造都是十分重要的。
箱变完成电能的变换、分配、传输、计量、补偿，系统的控制、保护及通讯等功能。
ZBW系列预装式变电站是我公司消化吸收国内外的先进技术自行开发的国产化欧式箱变,它具有结构紧凑、成套性强、安装维护方便、安全可靠、外形美观等优点，产品广泛应用于城市基础设施、住宅小区、宾馆、医院、厂矿、油田、机场、铁路、码头等户外供电场所。
ZBW系列预装式变电站分环网型、终端型及双电源供电三种方式，适用于电压等级35KV及以下，主要容量2000KVA及以下的小型无人值守变电站，城市工业变电站，10KV开闭所、环网系统、农网35KV 变电站等场合。
2．技术标准：本产品符合GB17467-1998《高低压预装式变电站》和IEC1330等标准。
3．使用环境及条件:海拔≤1000m风速≤34m/s（不大于700Pa）环境温度：最高气温+40℃，最低气温-35℃；相对湿度：日平均值不大于95%，月平均值不大于95%防震：水平加速度不大于0.4m/s2，垂直加速度0.15m/s2安装地点倾斜度：不大于3°安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
超出上述条件的规定时，可与公司协商。
4．产品结构及特点:A、变电站结构呈“目”字形或“品”字形布置；B、产品壳体材料采用铝合金板、不锈钢板、复合板、玻璃纤维增强水泥板等；C、变电站底座为镀锌槽钢或水泥制作，耐腐蚀性强，具有足够的机械强度；D、箱体顶盖采用双层结构，具有良好的隔热、防辐射和通风效果；E、变电站各室用铁板隔开形成独立的小室，各室均设有照明设施变压器室顶部装有自动排风装置，来调节变压器室温度；F、箱变箱体颜色灵活，可与周围环境协调。
2021年高压电工练习题和答案（Part12）共2种题型，共60题一、单选题(共30题)1.预装式(欧式)箱式变电站由于变压器室散热条件相对较差,变压器容量宜控制在()。
A：200kVA及以下B：500kVA及以下C：1000kVA及以下【答案】：B2.线路验电应逐相进行。
同杆架设的多层电力线路验电时,先验低压后验高压、()。
A：先验下层后验上层B：验下层C：先验上层后验下层【答案】：A【解析】：高压验电器注意事项：1）使用的高压验电器必须是经电气试验合格的验电器，高压验电器必须定期试验，确保其性能良好；2）使用高压验电器必须穿戴高压绝缘手套、绝缘鞋，并有专人监护；3）在使用验电器之前，应首先检验验电器是否良好，有效外，还应在电压等级相适应的带电设备上检验报警正确，方能到需要接地的设备上验电，禁止使用电压等级不对应的验电器进行验电，以免现场测验时得出错误的判断；4）验电时必须精神集中，不能做与验电无关的事，如接打手机等，以免错验或漏验；5）使用验电器进行验电时，必须将绝缘杆全部拉出到位；6）对线路的验电应逐相进行，对联络用的断路器或隔离开关或其他检修设备验电时，应在其进出线两侧各相分别验电；7）对同杆塔架设的多层电力线路进行验电时，先验低压、后验高压、先验下层、后验上层；8）在电容器组上验电，应待其放电完毕后再进行；9）验电时让验电器顶端的金属工作触头逐渐靠近带电部分，至氖泡发光或发出音响报警信号为止，不可直接接触电气设备的带电部分.验电器不应受邻近带电体的影响，以至发出错误的信号；10）验电时如果需要使用梯子时，应使用绝缘材料的牢固梯子，并应采取必要的防滑措施，禁止使用金属材料梯；11）验电完备后，应立即进行接地操作，验电后因故中断未及时进行接地，若需要继续操作必须重新验电。
3.下列关于保护变压器的角型间隙安装位置描述正确的是()。
A：远离变压器一侧B：高压熔断器的内侧C：高压熔断器的外侧【答案】：B【解析】：下列关于保护变压器的角型间隙安装位置描述正确的是高压熔断器的内侧。
YB系列预装式变电站(欧式箱变)的应用及优化设计[摘要]为满足未来供电模式优化需求，箱变的应用将呈逐步提高趋势，而欧式箱变适用于对供电要求相对较高的场合。
本文介绍了本企业欧式箱变优化设计的各类措施，通过对结构及产品一、二次接线方式的优化实现途径做了研究，并给出了详细的工程图。
优化方案在具体应用中效果较好，达到了设计要求。
【关键词】欧式箱变应用；结构方案优化；线路方案优化引言箱式变电站（简称箱变）是一种将高压开关设备、配电变压器和低压配电装置按一定的接线方案组合而成的工厂预制式户内、户外紧凑型配电设备。
即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防盗、防鼠、防尘、防火、隔热、全封闭、可移动的箱体内全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站模式。
根据产品结构不同及采用元器件的不同，箱变可分为欧式箱变和美式箱变两种典型风格。
随着科学技术的进步，配电自动化、电容补偿等各类电力新技术将不断应用于箱变之中，箱变一定会是供电模式中的首选方案，故对箱变的应用及优化设计的研究显得意义重大。
本文主要研究欧式箱变的结构特点、应用领域，并针对我公司欧式箱变特点，阐述该产品设计优化方案的策划实施及应用效果。
1、欧式箱变的产品功能、应用场合欧式箱变是将6、10、35kV环网开关柜、变压器、低压电容器、低压开关等主要部件组合成紧凑型成套配电装置，安装在紧闭的箱体内起到屏蔽的作用。
在城市高层建筑、城乡建筑、豪华别墅、居民小区、广场公园、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等对供电要求相对较高的场合，作配电系统中接受和分配电能之用。
欧式箱变具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便以及可移动等特点，与常规土建式变电站相比，同容量欧式箱变的占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用，而在配电系统中，箱变可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。
预装式箱式变电站（欧式）此次承蒙惠购10KV欧式箱变，非常感谢。
本设备广泛应用丁矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置，调试、维修方便，运行稳定，可靠性高。
为了充分利用本设备的功能，务请在使用之前，仔细阅读本使用维护手册，以便丁今后长期安全正确的使用。
1、......................................................................... 概述4 2、...................................................................... 型号说明5 3、...................................................................... 使用条件5 4、...................................................................... 技术规范6 5、...................................................................... 技术参数8 6、................................................................ 各单元技术说明10 7、................................................................ 控制与工艺要求14 8、.................................................................... 安装与维修16 9、...................................................................... 订货须知2210、图纸 (22)1、概述1.1简介本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置，适用丁矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，为新型的成套变配电装置。
预装式箱式变电站(欧式)使用说明书阿斯特尼电气（北京）有限公司⏹ 1.1简介⏹本箱变是把高压开关设备，配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个箱体几个隔室内的紧凑型成套配电装置，适用于矿山、工厂企业、油气田和风力发电站，它替代了原有的土建配电房，配电站，称为新型的成套变配电装置。
⏹欧式箱变的接线形式a、单台配变形式：两路10KV进线；单台变压器容量一般在80KVA～1250KVA；低压出线柜一般为4～6路。
b、两台配变形式—两路10KV进线；两台变压器，每台变压器的容量在100KVA～1250KKVA;低压出线电缆一般为8～12路。
⏹箱变的主要部件：配变变压器、10KV环网型开关柜、低压电容器、低压开关等主要部件组成，安装在金属的箱体内，实现小型化。
⏹欧式箱变的优点：噪音较低；辐射较美式箱变要低，因为欧式箱变的变压器是放在金属的箱体内起到屏蔽的作用；可以设置配电自动化，可保证在-40---+40的恶劣环境下正常运行，全封闭，全绝缘，能达到零触电事故，可实现无人值守。
⏹欧式箱变适用于多层住宅、小高层、高层和其他的较重要的建筑物。
⏹产品型号及含义Y B □□-□/□-□额定容量（kVA)低压侧额定电压（kV)高压侧额定电压（kV)设计序号结构型式变电站预装式⏹使用条件⏹预装式变电站可以在以下使用条件、在额定容量下持续运行。
⏹使用位置：户外⏹海拔高度：≤2000m⏹环境温度：⏹最高气温：40℃⏹最热月平均温度：30℃⏹最高年平均温度：20℃⏹最低气温：-40℃⏹相对湿度⏹在25℃时，空气相对湿度不超过95％，月平均不超过90％。
⏹安装环境⏹安装环境应无明显污秽、无爆炸、腐蚀性气体和粉尘，安装场所应无强烈震动冲击；地震引发的地面加速度ag ,水平方向低于3m/s2,垂直方向低于1.5m/s2。
⏹电源电压的波形近似于正弦波。
⏹三相电源电压应大致对称。
⏹除上述正常使用条件外的其它使用条件按GB1094.1、GB/T11022、GB/T14048.1和GB7251.1标准规定。
◆引用标准◆下列标准所包含的条文，通过本技术条件的引用而构成本技术的条文。
本技术条件实施中，所示版本均为有效。
所有标准都会被修订，使用本技术条件的各方应探讨使用下列标准最新版本的可能性。
◆GB/T17467—1998 《高压/低压预装式变电站》◆GB/T16927.1—2—1997 《高压试验技术》◆GB311.1—6—1997 《电力变压器》◆ZBK40001—89 《组合式变电站》◆GB763—1990 《交流高压电器在长期工作时的发热》◆GB1984—89 《交流高压断路器》◆GB3804—90 《3—63KV交流高压负荷开关》◆GB3906—91 《3—35KV交流金属封闭开关设备》◆GB/T5582—93 《高压电力设备外绝缘污秽等级》◆GB311.2—2002 《高压输变电设备的绝缘配合使用导则》◆GB3804—90 《3～63KV交流高压负荷开关》◆GB4109—88 《高压套管技术条件》◆GB/T18858.1—2002 《低压开关设备和控制设备》◆GB/T4942.2—1993 《低压电器外壳防护等级》◆GB7251.1—2005 《低压成套开关设备》◆GB7328—87 《电力变压器和电抗器的声级测定》◆GB/T17215—2002 《1和2级静止式交流有功电能表》◆GB4208—93 《外壳防护等级》（IP代码）◆GB/T4942.2—1993 《低压电器外壳防护等级》5.1基本参数⏹高压侧额定电压（KV）10。
⏹高压侧设备最高电压（KV）12。
⏹低压侧额定电压（KV）0.4。
⏹辅助回路额定电压（KV）0.22，0.38。
5.2高压配电装置⏹高压主回路方案：见附录1⏹主要元器件⏹高压开关：负荷开关、负荷开关-熔断器（配置高压高分断能力熔断器）主要特性⏹熔断器技术参数⏹接地及带电显示及过电压保护⏹装设接地开关和带电显示器。
⏹过电压保护：在母线部位安装氧化锌避雷器。
⏹进线方式：电缆；出线方式：铜母排。
⏹高压电器设备设有完善的电气和机械连锁装置，满足五防要求。
⏹高压室所有连线均有明显的相别标记。
柜门标有主回路线路图及操作和注意事项，并安装有便于观察的观察窗。
各信号反馈均装有仪表显示。
5.3.低压配电装置⏹低压主回路方案：具体见技术协议⏹低压主开关类型和型号：低压框架式断路器NM1-□⏹低压分开关类型和型号：低压塑壳断路器NM1-□⏹接线方式⏹进线方式：铜母排（或）；出线方式：电缆。
⏹计量方式：总柜留有电计量仪表空间⏹低压电器设备连线均有明显的相别标记。
柜门标有主回路线路图及操作和注意事项。
各信号反馈均装有仪表显示。
电容补偿采用手/自动投切装置。
5.4 接地⏹箱式变的接地系统符合DL/T 621-1997《交流电气装置的接地》的要求。
⏹箱式变的箱体设专用接地导体，该接地导体上设有与接地网相连的固定连接端子，并有明显的接地标志。
⏹箱式变的高、低压配电装置和变压器专用接地导体相互联接，否则通过专用的端子可靠地连接在一起。
箱式变高、低压间隔所有的非带电金属部分（包括门、隔版等）均可靠接地，门和在正常运行条件下可抽出部分的接地，在打开或处于隔离位置时，仍可靠接地。
整体配置参数见下表注1: 低压功能单元的热稳定电流应为50 kA；低压功能单元额定热稳定时间：1s。
6.1外壳⏹箱式变外壳的材料为复合彩钢板或者其它材料构成，外壳有足够的机械强度，满足国标要求。
外形美观、防黏贴小广告、机械强度高、耐暴晒、阻燃、隔热、防腐、防潮、降噪，防凝露等特点。
⏹钢板经过防腐处理和喷涂防护层，外表覆盖层为静电喷涂而成，涂层部分大于150μm并应均匀一致。
⏹箱壳表面有明显的反光警示标志(外壳颜色及警示标志具体情况根据各地供电局的要求)。
外壳箱体四周贴有“当心触电”等安全警告标志，高压侧贴有“高压危险，请勿触摸”标识。
箱体正面还订有不锈钢铭牌。
⏹箱式变外壳的防护等级为IP33D。
6.2箱体⏹高压室、低压室和变压器室布置成品字形或者目字型。
⏹门与所装用的设备尺寸相配合且门应向外开，开启角度大于90°，并设定位装置。
门有密封措施，并装有把手、暗闩和能防雨、防堵、防锈，,箱门有装设外挂锁孔。
门的设计尺寸与所装用的设备尺寸相配合。
⏹箱体设置箱体下部进风，顶部出风的结构，设有足够的自然通风口和隔热措施，使箱内无凝露产生，以保证在安装条件下运行时，所有电器设备不超过其最大允许温度。
⏹箱体顶盖的倾斜度大于3°,并装设防雨檐。
⏹箱体基座和所有外露金属件均进行防锈处理，并喷涂耐久的防护层。
⏹箱体有可靠的密封性能，门、窗和通风口设有防尘、防小动物进入和防渗、漏雨水措施。
⏹高、低压室和变压器室设有自动开闭的照明设施。
6.3高压室⏹高压配电装置所用开关柜选用全绝缘全密封环网柜，采用三工位负荷开关。
其技术条件满足DL 404、791、GB 3906标准的规定。
⏹高压开关柜具有可靠的五防功能,所用闭锁装置应满足SD 318-89的技术要求。
⏹高压母线和连线设有相别标记，其结合部位采用支持绝缘子固定，使用绝缘导线的采用线夹固定，且三相导线各自单独固定。
⏹高压室门的内侧标有主回路的线路图，同时注明了操作程序和注意事项。
高压配电间隔的门面上标出主回路图。
开关状态位置有中文标识（分、合、接地）；信号灯及仪表均装设在易于观察和方便、安全地更换的地方。
电缆接线套管的高度满足安装、试验、检修的要求。
⏹避雷器的安装位置，接地符合有关标准的规定。
⏹高压开关柜采用手动操作机构。
6.4变压器⏹变压器采用SCB10系列干式变压器或S11系列油浸式变压器，具有良好的防火性，免维护、无污染。
⏹变压器的铭牌及低压侧面向箱门。
⏹若分接范围为±5%则分接片覆盖1时，代表高压侧电压较额定电压高5%；分接片覆盖2时，代表高压侧电压为额定电压；分接片覆盖3时，代表高压侧电压较额定电压低5%。
⏹若分接范围为±2*2.5%则分接片覆盖1或2时，代表高压侧电压较额定电压高2.5%或5%；分接片覆盖3时，代表高压侧电压为额定电压；分接片覆盖4或5时，代表高压侧电压较额定电压低2.5%或5%。
⏹与变压器相连接的低压连线采用绝缘铜排，其截面选择满足额定电流和热稳定电流的要求。
变压器的接线端子上设有绝缘保护罩。
⏹变压器室根据高压配电装置设计技术规程的要求装设可靠的安全防护网或遮栏并设具有带电闭锁防护网（或遮栏）打开的功能。
⏹变压器自带冷却装置及温度测量自动调节装置，以保证干式变压器的正常运行6.5低压部分⏹电容补偿装置⏹执行标准⏹GB/T 14549-1993 《电能质量公用电网谐波》⏹GB/T 15576-1995 《低压成套无功功率补偿装置》⏹GB/T 4942.2 《低压电器外壳防护等级》⏹GB/T 50227-1995 《并联电容器成套装置设计规范》⏹GB/T 7251.1-1997 《低压成套开关设备和控制设备》⏹DL 535-1993 《电力负荷控制系统数据传送条约》⏹DL 842-2003 《低压并联电容器装置使用技术条件》⏹DL/T 597-1996 《低压无功补偿控制器订货技术条件》⏹JB 9663-1999 《低压无功功率自动补偿控制器》⏹基本数据电容补偿柜基本数据7.1控制器⏹A功能⏹A-1 具有可调投入及切除门限设定值，包括延时、谐波、过电压、低电压、缺相保护定值的设置功能。
⏹A-2 根据补偿要求投入及切除门限设定值可以选择不同的控制参数，包括无功功率、电压、响应时间、CT变比等，参数设定可采用动态跟踪自动设定和人工设定两种方式。
⏹A-3 电容器分组投切，具有循环投切设置功能。
⏹A-4 延时及加速功能：输出回路动作应具备延时及过电压加速动作功能。
当电网电压达到1.10U N时，装置能在1min内逐组切除电容器⏹A-5 自检复归功能：控制器每次接通电源应进行自检并复归输出回路（使输出回路处在断开状态）。
⏹A-6 具备下列显示功能（数字显示）：⏹工作电源工作显示⏹超前、滞后显示⏹输出回路工作状态显示⏹过电压保护动作显示⏹电网即时运行参数（电压、电流、功率因数等）及门限设定值调显功能◆B性能⏹B-1 灵敏度◆控制器灵敏度小于0.2A。
⏹B-2 动作误差◆控制器动作误差用相对误差表示，它等于控制器投入门限或切除门限的实测值与设定值的差值除以设定值。
◆控制参数为电压值，补偿装置动作误差小于±2%。
◆控制参数为无功功率，补偿装置动作误差小于±2%。
◆控制参数为时间，补偿装置动作误差小于±2%。
⏹B-3 过电压保护◆过电压保护动作值应在系统标称值的105%—120%之间可调，动作回差6—12V。
