10kV箱式变电站,欧式,GRC外壳技术规范书（专用设备用）2022年2月目录第1部分通用技术规范 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 总则 (3)5 结构及其他要求 (6)7 技术服务、工厂检验和监造 (9)第2部分：专用技术规范 (10)1 标准技术参数 (10)2 主要组部件材料表 (15)3 使用环境条件表 (18)4 附图、配置 (19)第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。
本部分适用于10kV箱式变电站招标。
打“*”的项目，如不能满足要求，将被视为主要技术参数不满足招标文件要求。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.95 电工术语变压器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7252 变压器油中溶解气体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB 10230.1 分接开关第1部分性能要求和试验方法GB 10230.2 分接开关第2部分：应用导则GB 13499 电力变压器应用导则GB/T 13729 远动终端设备GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847 保护用电流互感器暂态特性技术要求GB 16927.1 高压试验技术第1部分：一般定义及试验要求GB 16927.2 高压试验技术第2部分：测量系统2GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17467 高压/低压预装式变电站GB/T 17468 电力变压器选用导则GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准GB20052-2020 电力变压器能效限定值及能效等级JB/T 10217 组合式变压器DL/T 537 高压/低压预装箱式变电站选用导则DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通用技术条件DL 911 电力变压器绕组变形的频率响应分析法DL 1093 电力变压器绕组变形的电抗法检测判断导则DL 1094 电力变压器用绝缘油选用指南DL 5027 电力设备典型消防规程3术语和定义下列术语和定义适用于本部分。
环保型非金属预装箱式变电站XXXXX有限责任公司目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1．总则1.1本设备技术规范书适用于10kV欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/低压预装箱式变电站选用导则》DL/T 537-1993 《6～35kV箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3～63kV交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2．使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2 海拔：不超过1000m；2.3 风速：不大于25m/s；2.4 环境湿度：月平均值不大于90%；日平均值不大于95%；2.5 耐地震能力地震烈度：8级地面水平加速度： 0.2g;地面垂直加速度：0.1g;2.6安装地点的倾斜度：不大于3°2.7考虑日照、污秽、凝露及自然腐蚀的影响。
欧式箱变技术规范1 ．总则1.1 本设备技术规范书适用于 10kV 欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压 / 低压预装箱式变电站选用导则》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-2008《油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-2004 《3.6kV～40.5kV高压交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－15 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差： 25K2.2 海拔：不超过 1000m ；2.3 风速：不大于 25m /s ；2.4 环境湿度：月平均值不大于 90% ；日平均值不大于 95% ；2.5 耐地震能力地震烈度： 8 级地面水平加速度： 0.2g;地面垂直加速度： 0.1g ;2.6 安装地点的倾斜度：不大于 3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
广西电网有限责任公司10kV油浸式变压器技术规范书（专用部分）版本号：2015版V1.0编号:广西电网有限责任公司2015年10月前言规范10kV油浸式变压器设备技术参数和技术要求，指导广西电网有限责任公司系统10kV 油浸式变压器设备的选型和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
本技术规范由广西电网有限责任公司生产设备管理部提出、归口管理和负责解释。
本规范参加单位：广西电网有限责任公司设备部、广西电网有限责任公司电力科学研究院、柳州供电局、广西绿能电力勘察设计有限公司、柳州电力勘察设计有限公司。
本规范参加单位：广西电网有限责任公司设备部、广西电网有限责任公司电力科学研究院、柳州供电局、广西绿能电力勘察设计有限公司。
本规范主要起草人：张大立、黎玉庭、李春华、韦宛余、陈远军、余绍明、赵绪亮、覃云志、韦树友、郭钰、吕孟川、周建鹏、赵石华。
本规范主要审查人：彭宇翔、罗凤坚、陈学敏。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至广西电网有限责任公司生产设备管理部目录前言 (2)1.标准技术参数 (1)2.项目需求部分 (1)2.1供货需求及供货范围 (1)2.2 必备的备品备件、专用工具和仪器仪表 (2)2.4 一次、二次及土建接口要求 (3)2.4.1一次接口 (3)2.4.2二次接口 (4)2.4.3 土建接口 (4)2.4.4 接地 (6)2.4.5 附属设施 (7)3 投标人响应部分 (7)3.1投标人应提供技术参数 (7)3.2投标人技术偏差 (8)3.3 主要元器件来源 (8)3.4 推荐的备品备件、专用工具和仪器仪表 (9)3.6 投标方需说明的其他问题 (9)1标准技术参数投标方应认真逐项填写所供设备技术参数和性能要求响应表（见表1-1和表1-2）中“投标方保证值”栏，不能空格，也不能以“响应”两字代替，不允许改动本表内“投标方保证值”栏之外的数值。
如有差异，请填写表3.1：投标人技术偏差表。
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。
1.3 本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围2.1供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
说明※本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。
技术要求中标记为“※”的项目为必须响应的条款。
目录第1章一般规定与规范 (1)1.1 总则 (1)1.2 工作内容及招标设备范围 (2)1.3 电站概况及主要任务 (4)1.4 设备运行环境条件及布置 (5)1.5 标准及规范 (5)1.6 企业资质 (8)1.7 设备颜色 (9)1.8 铭牌 (9)1.9 包装、起吊、运输和安装 (10)1.10 对规定设备、组件和材料的变更 (11)1.11 图纸、资料的审查与提交 (11)1.12 图纸审查及设计联络会 (13)1.13 对成套性和互换性的要求 (13)1.14 培训 (14)1.15 质保 (14)※1.16 产品售后服务和赔偿 (15)1.17产品使用寿命及其寿命期内的技术服务 (16)1.18 分包 (17)1.19 标书质量 (17)1.20 设备发货 (17)1.21 发货计划及发货细节 (18)第2章箱变技术要求 (19)2.1 工程条件 (19)2.2设备的主要参数 (19)2.3 其他配置要求 (23)2.4 结构一般要求 (23)2.5 箱变电气二次及保护要求 (26)2.6 备品备件、专用工具表 (29)2.7 附图 (31)第3章干式变压器专用技术要求 (32)3.1 10KV干式电力变压器总体要求 (32)3.2 10kV干式电力变压器技术要求 (34)第4章设备监造和性能验收 (45)4.1 设备监造和工厂性能验收 (45)4.2 设备现场考核验收和调试期间的问题处理 (46)第5章项目接口联络人 (47)第6章技术要求书的基本响应方式 (47)6.1 对技术要求响应方式的基本要求 (47)6.2 例子 (48)第1章一般规定与规范1.1 总则1.1.1本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。

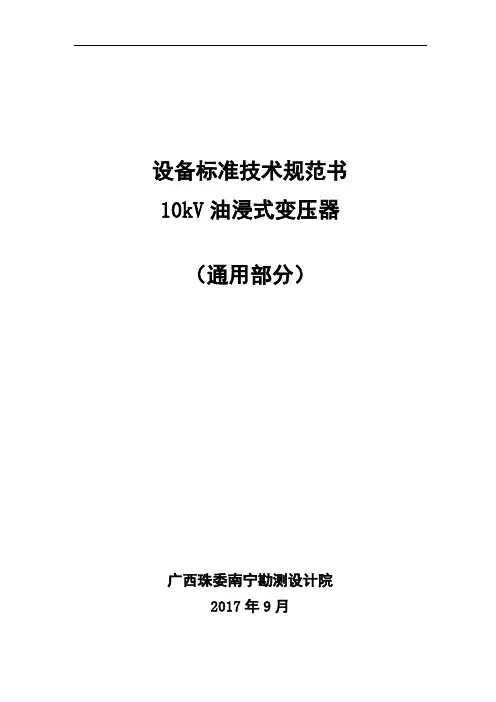

设备标准技术规范书10kV油浸式变压器（通用部分）广西珠委南宁勘测设计院2017年9月目录1总则 (1)2工作范围 (1)3应遵循的主要标准 (2)4 使用条件 (2)5技术要求 (3)6试验 (9)7产品对环境的影响 (10)8 企业VI标识 (10)9 监造、包装、运输、安装及质量保证 (10)1总则1.1 本招标技术文件适用于广西南宁市邕宁水利枢纽工程建设征地与移民安置规划专题防洪排涝工程影响处理专项邕江右岸凤凰江排涝泵站变压器迁改项目采购的10kV油浸式变压器，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4 本招标技术文件所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 本招标技术文件经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本招标技术文件未尽事宜，由招、投标双方协商确定。
1.7 投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标招标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.8 投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。

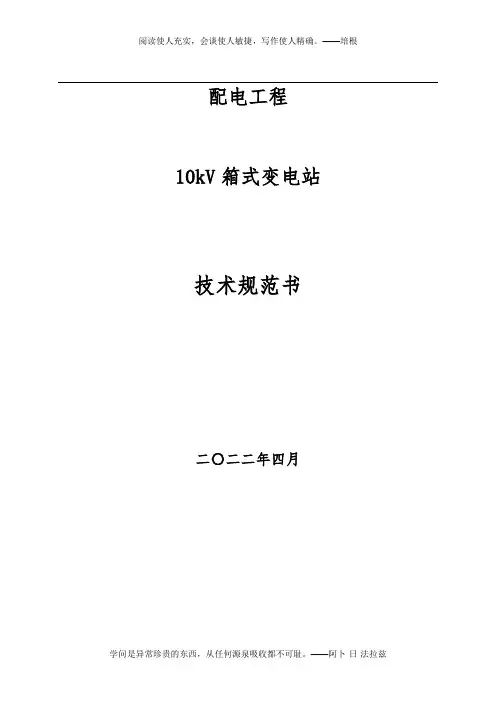

10kV欧式箱变技术规范书1总则1.1本设备技术规范书适用于10kV环网型欧式箱变，本技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/低压预装箱式变电站选用导则》GB/T 17467-1998 《高压/低压预装式变电站》JB/T 10217-2000 组合式变压器GB/T17467-1998《高压/低压预装式变电站》GB/T11022-1999《高压开关设备和控制设备标准的共同技术要求》GB/T14048-1993《低压开关设备和控制设备总则》DL/T537-2002《6～35kV箱式变电站订货技术条件》《广西电网公司低压无功补偿及配变监测计量装置技术规范书（2010.01）》《广西电网公司电力需求侧管理系统数据传输规约(2005)》《广西电网公司低压无功补偿及配变监测计量装置通信规约(2007)》1.6本设备技术规范书未尽事宜，由需供双方协商确定。
1.7供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
广西电网有限责任公司10kV预装式变电站（欧式箱变）技术规范书（通用部分）版本号：2015版V1.0编号：广西电网有限责任公司2015年10月前言为规范10kV预装式变电站（欧式箱变）技术参数和技术要求，指导广西电网有限责任公司系统10kV预装式变电站（欧式箱变）的选型和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
本规范参加单位：广西电网有限责任公司设备部、柳州供电局、柳州电力勘察设计有限公司、广西绿能电力勘察设计有限公司。
本规范主要起草人：张大立、黎玉庭、吴巍岚、邱有福、李春华、韦宛余、陈远军、余绍明、赵绪亮、覃云志、韦树友、郭钰、吕孟川、周建鹏、赵石华。
本规范主要审查人：彭宇翔、罗凤坚、陈学敏。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至广西电网有限责任公司生产设备管理部。
本规范对应的专用技术规范目录10kV预装式变电站（欧式箱变）技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。
2. 项目单位根据需求选择所需10kV预装式变电站（欧式箱变）的技术规范书，技术规范书通用部分条款及专用部分固化的参数原则上不能更改。
3. 技术规范书的页面、标题、标准参数值等均为统一格式，不得随意更改。
4. 投标人逐项响应技术规范书专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表3.2技术偏异表”外，必要时应提供相应试验报告。
目录1.总则 (1)2.工作范围 (1)3.应遵循的主要标准 (2)4.使用条件 (3)5.技术要求 (3)6.试验方法 (10)7.技术文件要求................................. 错误！未定义书签。
8.起吊、包装、运输、安装及质量保证............. 错误！未定义书签。
10kv欧式箱变技术规范书10kV欧式箱变技术规范书工程项目:江湾路一期工程(三岸大桥-龙岗片区7号路)工程涉及1-4号路灯箱变配电安装工程广西冠宇电力有限公司2017年 12月I目录1 总则 ..................................................................... ........................................................................ ...........................1 2 工作范围 ..................................................................... ........................................................................ (1)2.1 范围和界限 (1)2.2 服务范围 ............................................................. 1 3 应遵循的主要标准 ..................................................................... ........................................................................2 4 ?使用条件 ..................................................................... ........................................................................ .. (3)4.1 正常使用条件 (3)4.2 特殊使用条件 ......................................................... 4 5 ?技术要求 ..................................................................... ........................................................................ .. (4)5.1 基本参数 (4)5.2设计与结构要求 ....................................................... 15 6 ?试验...................................................................... ........................................................................ ....................25 7 产品对环境的影响 ..................................................................... . (25)8 企业VI标识...................................................................... ........................................................................ .........26 9 技术文件要求 ............................................................................................................................................. .......26 10 监造、包装、运输、安装及质量保证...................................................................... .. (27)10.1 监造 (27)10.2 包装 (27)10.3 运输 (27)10.4 安装指导 (27)............................................................ 28 10.5 质量保证11 ?设备技术参数和性能要求响应表 ..................................................................... .....................................28 12 备品备件及专用工具...................................................................... (31)12.1必备的备品备件、专用工具和仪器仪表 (31)12.2 推荐的备品备件、专用工具和仪器仪表 ................................. 31 13? 主要元器件来源 ..................................................................... (31)14 LCC数据文件 ..................................................................... ........................................................................ ....33 15 技术差异表...................................................................... ........................................................................ .........33 16 投标方需说明的其他问题 ..................................................................... . (33)II1 总则1.1 本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV预装式变电站，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
广西电网有限责任公司10kV预装式变电站（欧式箱变）技术规范书（通用部分）版本号：2015版V1.0编号：广西电网有限责任公司2015年10月前言为规范10kV预装式变电站（欧式箱变）技术参数和技术要求，指导广西电网有限责任公司系统10kV预装式变电站（欧式箱变）的选型和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。
本规范参加单位：广西电网有限责任公司设备部、柳州供电局、柳州电力勘察设计有限公司、广西绿能电力勘察设计有限公司。
本规范主要起草人：张大立、黎玉庭、吴巍岚、邱有福、李春华、韦宛余、陈远军、余绍明、赵绪亮、覃云志、韦树友、郭钰、吕孟川、周建鹏、赵石华。
本规范主要审查人：彭宇翔、罗凤坚、陈学敏。
本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至广西电网有限责任公司生产设备管理部。
本规范对应的专用技术规范目录10kV预装式变电站（欧式箱变）技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。
2. 项目单位根据需求选择所需10kV预装式变电站（欧式箱变）的技术规范书，技术规范书通用部分条款及专用部分固化的参数原则上不能更改。
3. 技术规范书的页面、标题、标准参数值等均为统一格式，不得随意更改。
4. 投标人逐项响应技术规范书专用部分中“1 标准技术参数”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写“2 项目需求部分”时，应严格按“项目单位要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求时，如有偏差除填写“表3.2技术偏异表”外，必要时应提供相应试验报告。
目录1.总则 (1)2.工作范围 (1)3.应遵循的主要标准 (2)4.使用条件 (3)5.技术要求 (3)6.试验方法 (10)7.技术文件要求................................. 错误！未定义书签。
8.起吊、包装、运输、安装及质量保证............. 错误！未定义书签。
1.总则1.1本招标技术文件适用于10kV预装式变电站（欧式箱变）技术规范书（通用部分）的功能、性能、安装等方面的技术要求。
1.2本招标技术文件提出的是最低限度的技术要求。
凡招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
如有异议，不管是多么微小，都应在报价书中以“对招标技术文件的意见和同招标技术文件的差异”为标题的专门章节中加以详细描述。
1.4本招标技术文件所使用的标准如与投标方所执行的标准不一致时, 按较高标准执行。
1.5本招标技术文件经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6投标方在应标技术文件中应如实反映应标产品与本招标技术文件的技术差异。
如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现投标方提供的产品与其应标技术文件的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。
1.7投标方应在应标技术部分按本招标技术文件的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。
1.8投标方应充分理解本招标技术文件并按本招标技术文件的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本招标技术文件的要求，则认为应标不严肃，在评标时将有不同程度的扣分。
1.9本招标技术文件未尽事宜, 由买卖双方协商确定。
2.工作范围2.1 范围和界限本规范书适应于广西电网有限责任公司配电项目，10kV预装式变电站（欧式箱变）的设计，制造，装配，工厂试验，交付，现场安装和试验的指导、监督以及试运行工作。
运输运输条件详见专用部分。
现场安装和试验在投标方的技术指导下由招标方完成。
投标方协助招标方按标准检查安装质量, 处理调试投运过程中出现的问题, 并提供备品、备件，做好销售服务工作。
投标方应协助招标方解决设备运行中出现的问题。
设备安装、调试和性能试验合格后方可投运。
设备投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署验收证明书。
该证明书共两份，双方各执一份。
如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。
本规范书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。
3.应遵循的主要标准除本规范书特殊规定外，投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。
如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。
如果投标方选用本规范书规定以外的标准时, 则需提交这种替换标准供审查和分析。
仅在投标方已证明替换标准相当或优于规范书规定的标准，并从招标方处获得书面的认可才能使用。
主要引用标准如下：4.使用条件4.1正常使用条件4.1.1环境温度最高温度：+45℃最低气温：-15℃4.1.2相对湿度(在25℃时)日平均值： 95%月平均值： 90%4.1.3海拔：≤1000m4.1.4污秽等级：d 级4.1.5地震烈度：Ⅷ度4.1.6安装地点：户外4.2工程条件4.2.1系统概况本招标技术文件规定的设备，应适用于下列电力系统：系统额定频率： 50Hz系统额定电压： 10kV系统最高运行电压： 12kV系统中性点接地方式：10kV系统——不接地、消弧线圈接地或小电阻接地0.4kV系统——直接接地4.2.2设计寿命在正常使用条件下，保证使用寿命30年以上。
5.技术要求5.1 技术参数技术参数见技术规范书专用部分的技术参数表。
补充规定如下：5.1.1低压功能单元的热稳定电流（额定短时耐受电流）应为50kA；低压功能单元额定热稳定时间：1s。
5.1.2低压功能单元的额定短路接通能力（用最大预期峰值电流表示）应不小于其额定极限短路分断能力（Icu，用预期分断电流表示）乘以系数n，系数n见表如下：表5.1系数n的数值选取注明：额定短路分断能力要求断路器在对应于规定的试验电压的工频恢复电压下应能分断小于和等于相当于额定能力的任何电流值，且功率因数不低于上表的规定。
5.2 结构和性能要求预装式变电站应设计成能够安全而方便地进行正常操作、检查和维护。
预装式变电站的变压器室、高压室、低压室宜采用独立隔室。
预装式变电站的外观设计应美观并尽量与周边环境相适应，具有良好的视觉效果。
5.2.1外壳1）预装式变电站外壳材料宜采用总厚度不小于50mm的复合彩钢板、SMC（增强纤维不饱和聚酯型材料），底板应采用304不锈钢板制作，底架应采用槽钢。
防护等级不低于IP33。
2）外壳应有足够的机械强度，能耐受规定的负荷和撞击。
外壳在起吊、运输和安装时不应变形或损伤。
3）外壳颜色应与周围环境相协调，箱壳表面应有明显的反光警示标志。
反光警示标志颜色至少3年不褪色。
4）门的设计尺寸应与所装用的设备尺寸相配合，不宜采用折叠门。
所有的门应向外开，开启角度应大于120°，并设定位装置。
门应有密封措施，并装有把手、暗闩和能防雨、防堵、防锈，铰链应采用内铰链，门应有装设外挂锁，门锁钥匙应能通用。
当门关上时，应提供对外壳规定的防护等级。
开门时，应具有声光警示功能。
5）预装式变电站应按自然通风设计，箱体应设足够的自然通风口和隔热措施，以保证在正常环境条件下运行时，所有电器设备不超过其最大允许温度。
6）预装式变电站中变压器室和低压室应装有强制通风冷却装置，风机能分别根据预设定的变压器室和低压室温度值自动启动和停止。
风机启动温度为55℃以上，停止温度为45℃以下。
7）箱体顶盖的倾斜度不应小于3°，并应装设防雨檐。
8）高、低压室、变压器室等隔室内应设自动开闭的照明设施。
9）预装式变电站应有防止小动物进入的措施。
5.2.2高压配电装置1）应符合南方电网公司高压负荷开关柜技术规范要求2）高压配电装置选用10kV箱式固定充气式交流金属封闭开关设备，即SF6绝缘负荷开关柜。
3）负荷开关采用优质合资产品，为3工位开关或环网型4工位，电气寿命达到E3级。
柜内带电部分及负荷开关气箱（含电缆终端安装后）防护等级应达到IP67。
4）气箱箱体采用厚度不小于2mm的304不锈钢板制造，并应带SF6气体压力计（或气体密度表）和充气孔。
5）高压开关柜具有可靠的五防功能，所用闭锁装置应满足南方电网公司防止电气误操作闭锁装置管理规定的技术要求。
6）高压母线应采用铜母排，连线应有相别标记。
使用导线连接部位应用线夹固定，三相导线应各自单独固定。
7）高压室门的内侧应标出主回路的线路图，同时应注明操作程序和注意事项；高压配电间隔的门面上应标出主回路图；开关状态位置应有中文标识；接地开关需设置防误操作的外挂锁；信号灯及仪表应装设在易于观察和方便、安全地更换的地方；电缆接线套管的高度应满足安装、试验、检修的要求。
8）应采用插拔式，具有验电和二次对相功能的带电指示器，其安装位置应便于观察。
9）高压柜至变压器的高压电缆应采用三芯电缆，截面积应不小于70mm2。
10）高压进线电缆肘型头须达到真正可触摸型，有可拆装的接地栓。
电缆室高度不小于800mm，其中最低（矮）相电缆进线肘型头中心距离开关柜底的垂直距离不小于700mm，并提供可拆卸开关柜底部封板。
高压电缆室面板可带电打开，用于探测电缆肘型头等部件的发热情况。
5.2.3低压配电装置1）低压配电装置所选用的电器产品，其技术性能应满足有关的国家标准及南网技术规范的要求，并且须是通过国家3C认证的定型优质合资产品。
2）低压进线总开关额定电流按变压器容量的1.1～1.2倍选取，出线开关额定值总和不小于低压进线总开关额定值的1.3倍，3）固定面板式结构的低压配电装置应有金属板制成的间隔和门，其位置设置应便于电器元件的安装、试验、操作、检修或交换。
4）低压配电装置的连线均应有明显的相别标记。
低压主开关和出线开关均选用优质合资产品，能可靠开断安装点系统短路电流。
5）预装式变电站的低压进线开关采用低压框架断路器。
低压出线不宜超过6回路，各出线回路采用塑料外壳式断路器（智能型），低压室门的内侧应标出主回路的线路图，信号灯及仪表的装设位置应易于观察和安全地更换。
低压中性线（N）母线截面不小于相母线截面,低压保护线（PE）母线截面不小于相母线的1/2。
