欧式箱变技术规范

10kV箱式变电站,欧式,GRC外壳技术规范书（专用设备用）2022年2月目录第1部分通用技术规范 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 总则 (3)5 结构及其他要求 (6)7 技术服务、工厂检验和监造 (9)第2部分：专用技术规范 (10)1 标准技术参数 (10)2 主要组部件材料表 (15)3 使用环境条件表 (18)4 附图、配置 (19)第1部分通用技术规范1 范围本部分规定了10kV箱式变电站招标的总则、技术参数和性能要求、试验、包装、运输、交货及工厂检验和监造的一般要求。

本部分适用于10kV箱式变电站招标。

打“*”的项目，如不能满足要求，将被视为主要技术参数不满足招标文件要求。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本适用于本文件。

GB 311.1 绝缘配合第1部分：定义、原则和规则GB 1094.1 电力变压器第1部分：总则GB 1094.2 电力变压器第2部分：温升GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB 1094.4 电力变压器第4部分：电力变压器和电抗器雷电冲击和操作冲击试验导则GB 1094.5 电力变压器第5部分：承受短路的能力GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB/T 1094.10 电力变压器第10部分：声级测定GB 1208 电流互感器GB 1984 高压交流断路器GB 1985 高压交流隔离开关和接地开关GB 2536 电工流体变压器和开关用的未使用过的矿物绝缘油GB 2900.95 电工术语变压器、调压器和电抗器GB 3804 3.6kV～40.5kV高压交流负荷开关GB/T 4109 交流电压高于1000V的绝缘套管GB 4208 外壳防护等级（IP代码）GB/T 4585 交流系统用高压绝缘子的人工污秽试验GB 5273 变压器、高压电器和套管的接线端子GB/T 6451 油浸式电力变压器技术参数和要求GB/T 7252 变压器油中溶解气体分析和判断导则GB/T 7354 局部放电测量GB/T 7595 运行中变压器油质量GB 10230.1 分接开关第1部分性能要求和试验方法GB 10230.2 分接开关第2部分：应用导则GB 13499 电力变压器应用导则GB/T 13729 远动终端设备GB/T 14048.1 低压开关设备和控制设备第1部分：总则GB/T 14048.2 低压开关设备和控制设备第2部分：断路器GB 16926 交流高压负荷开关熔断器组合电器GB 16847 保护用电流互感器暂态特性技术要求GB 16927.1 高压试验技术第1部分：一般定义及试验要求GB 16927.2 高压试验技术第2部分：测量系统2GB/T 16935.1 低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T 17467 高压/低压预装式变电站GB/T 17468 电力变压器选用导则GB/T 26218.1 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB 50148 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准GB20052-2020 电力变压器能效限定值及能效等级JB/T 10217 组合式变压器DL/T 537 高压/低压预装箱式变电站选用导则DL/T 572 电力变压器运行规程DL/T 593 高压开关设备和控制设备标准的共用技术要求DL/T 596 电力设备预防性试验规程DL/T 844 12kV少维护户外配电开关设备通用技术条件DL 911 电力变压器绕组变形的频率响应分析法DL 1093 电力变压器绕组变形的电抗法检测判断导则DL 1094 电力变压器用绝缘油选用指南DL 5027 电力设备典型消防规程3术语和定义下列术语和定义适用于本部分。

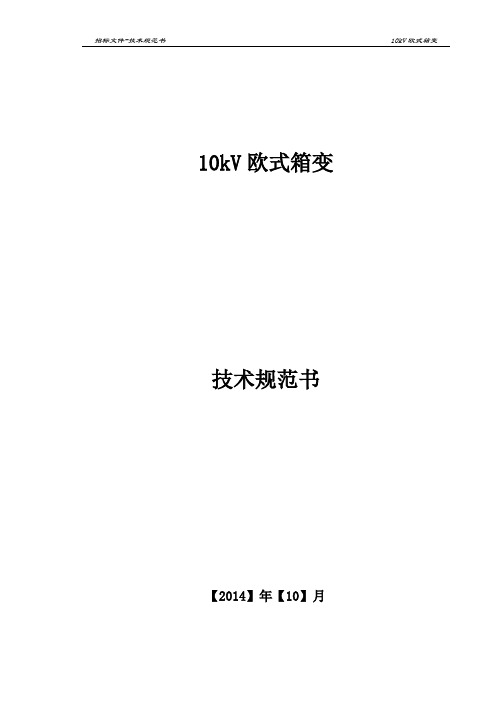

招标文件-技术规范书 10kV欧式箱变10kV欧式箱变技术规范书【2014】年【10】月10kV欧式箱变技术规范BB1总则本规范规定了国网宁波供电公司所辖范围内适用的欧式箱变（预装式变电站）的结构、技术条件、验收规则、试验、包装及储运。

本规范给出了一种额定电流参数，订货时具体参数以图纸为准。

投标者须仔细阅读包括本技术规范书在内的招标文件中的所有条款，投标者提供货物的技术规范应符合投标文件所规定的要求。

要求投标单位具有年生产能力500台及以上，应具有本地区成功运行三年以上的经验（宁波地区优先考虑），且运行业绩良好。

投标者提供的设备技术参数及技术规范应不低于本技术规范的要求。

如果投标者没有以书面形式对本规范书中的条文提出异议，则表示投标者提供的设备完全符合本规范书的要求，如有异议，不管是多么微小，都应在投标文件正本中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。

投标者应提供证明有关设备售后服务能力的资料及相关承诺。

1.1技术标准产品执行的技术条件均符合下列标准：■ GB 17467-1998 高压/低压预装式变电站■ GB 1094.1-1996 电力变压器第1部分总则■ GB 1094.2-1996 电力变压器第2部分温升■ GB 1094.3-2003 电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙■ GB 1094.5-2003 电力变压器第5部分承受短路的能力■ GB/T6451.2-1995 三相油浸式电力变压器技术参数和要求■ GB/T15164-1994 油浸式变压器负载导则■ GB 6450-1986 干式电力变压器■ GB/T17211-1998 干式电力变压器负载导则■ GB /T7328-1987 变压器和电抗器的声级测定■ GB/T 14048.1-1993 低压开关设备和控制设备总则■ GB 7251.1-1997 低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备■ GB/T 16935.1-1997 低压系统内设备的绝缘配合第1部分:原理、要求和试验■ GB 11022-1989 高压开关设备通用技术条件■ GB 3906-1991 3～35kV交流金属封闭开关设备■ GB 3804-1990 3-63kV交流高压负荷开关■ GB 16926-1997 交流高压负荷开关-熔断器组合电器■ GB 1985-1989 交流高压隔离开关和接地开关■ GB 4208-1993 外壳防护等级（IP代码）■ GB 12022-1989 工业六氟化硫■ IEC694 高压开关的共同条款■ IEC298 金属铠装的高压开关■ IEC 265 高压开关■IEC420 高压交流组合熔断丝开关1.2 投标书中应包含的资料1.2.1 产品鉴定文件1.2.2 技术数据表和有关技术资料，详见附录11.2.3 型式试验报告（必备条件）1.2.4 近五年本地区同类设备的销售及运行业绩（具有设备简要参数、安装地点名称、投运时间、运行情况的记录），1.2.5主要元器件的原产地证明（隔离刀闸、空气开关等）1.2.6 生产厂家的主要生产设备清单。

环保型非金属预装箱式变电站XXXXX有限责任公司目录1 总则2 使用环境条件3 技术参数和要求4 试验5 供货范围6 技术资料和图纸交付进度7 运输要求8 技术服务1．总则1.1本设备技术规范书适用于10kV欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

DL/T 537-2002 《高压/低压预装箱式变电站选用导则》DL/T 537-1993 《6～35kV箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3～63kV交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2．使用环境条件2.1周围空气温度：最高气温：＋40℃最低气温：－15℃最高日平均气温：＋30℃最高年平均气温：＋20℃最大日温差：25K2.2 海拔：不超过1000m；2.3 风速：不大于25m/s；2.4 环境湿度：月平均值不大于90%；日平均值不大于95%；2.5 耐地震能力地震烈度：8级地面水平加速度： 0.2g;地面垂直加速度：0.1g;2.6安装地点的倾斜度：不大于3°2.7考虑日照、污秽、凝露及自然腐蚀的影响。

800箱式变(欧变)技术规范书10kV箱式变电站(欧变)技术规范1. 总则1.1需方须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。

需方提供的10kV欧式箱变应符合招标文件所规定的要求，需方亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。

本招标文件技术规范提出了对10kV欧式箱变的技术参数、性能、结构、试验等方面的技术要求。

1.2本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，需方应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.3如果需方没有以书面形式对本招标文件技术规范的条文提出差异，则意味着供方提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。

1.4本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。

本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。

3. 引用标准·ZBK4001《组合式变电站》·DL/T3.537-93《6-35kV箱式变电站订货技术条件》·GB1094《电力变压器》·GB311.1~311.6《高压输变电设备的绝缘配合、高压试验技术》·GB50150.1-91《电气装置安装工程电气设备交接试验技术》·GB2536《变压器油》·GB7328《变压器和电抗器的声级测定》·GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》·GB1094.1~2-1996，GB1094.3~5-85《电力变压器》·GB64651-95《三相油浸电力变压器技术参数和要求》·JB/T10217-2000《组合式变压器》·GB/T11022-1999《高压成套开关设备和控制设备的共用技术》·GB7251.1-1997《低压成套开关设备和控制设备》·GB4208-1993《外壳防护等级》（IP代码）4. 环境条件:4.1.周围空气温度最高温度： 55°C最低温度： -35°C最热月平均温度： 35°C最大日温差：25K4.2.海拔高度：2000m4.3.最大风速：35m/S4.4.环境湿度日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa日平均相对湿度不大于90%日平均水蒸汽压力值不超过1.8kPa4.5.地震烈度：8度4.6.污秽等级：III级4.7.安装场所：户外4.8.覆冰厚度：10mm4.9.系统条件额定频率： 50 Hz。

验)高/低压预装式变电站（欧式箱变）技术规范箱变试3.1 技术参数3.1.1 系统额定电压： 10kV ，最高电压： 12 kV ；3.1.2 变压器高压侧额定电压：城市变或靠近电源侧宜选 10.5 土 5%kV ，远离电源侧或农村变宜选 10 土 5%kV ；低压侧额定电压： 0.4 kV 。

3.1.3 额定频率： 50Hz3.1.4 额定热稳定电流及时间（ kA/s ）：高压回路 20kA/3 低压回路 30kA/1 ；接地回路20kA/3 。

3.1.5 额定动稳定电流及时间（峰值， kA ）：高压回路 50 ；低压回路 63 ；接地回路 36 ；3.1.6 工频耐压 (kV) ：高压回路 42 ；高压断口 48 ；低压回路 2.5 ；变压器 35 ；控制与辅助回路： 2.0 。

3.1.7 雷电冲击耐压 (kV) ：高压回路 75 ；高压断口 85 ；低压回路 6 。

3.1.8 噪音水平：变压器容量 1250kVA 以内不大于 50dB 。

（除特别注明外）3.1 ． 9 箱壳防护等级：不低于 IP3X ；箱体颜色军绿（除特别注明外）。

3.10 允许温升高压设备的允许温升值见 GB/T11022-1999 规定；变压器的允许温升值见 GB1094 或 GB6450 规定；低压设备的允许温升值见 GB7251 规定；3.11 1000kVA 及以下变压器采用高压负荷开关 - 熔丝保护， 1250kVA 及以上变压器采用高压断路器保护。

3.12 最大允许尺寸（深×宽×高： mm ）： 630kVA 及以下变压器终端型3200 × 2000 × 2500 ，环网型3200 × 2500 × 2500 ； 1250 － 8000kVA 变压器终端型 3400 × 2300 × 2600 ，环网型3400 × 2700 × 2600 。

可编辑修改精选全文完整版第2部分：专用技术规X1 标准技术参数技术参数特性表是国家电网公司对采购设备的基础技术参数要求，在招投标过程中，投标人应该依据招标文件，对技术参数特性表中标准参数值进行响应。

10kV欧式箱式变电站技术参数特性见表1。

厂商供货前由项目需求单位确认技术参数和一次电气接线图纸。

额定雷电冲击耐受电压峰值（1.2/50s）（相对地）4/10s大冲击耐受电流附表1配电变压器标准参数表2主要组部件材料表组件材料配置表包括产品型号、组部件名称、供应商名称、原产地等信息，具体内容和格式根3使用环境条件表10kV欧式箱式变电站专用技术规X使用环境条件见表2。

特殊环境要求根据项目情况进行编制。

表2使用环境条件表4 附图附图1：欧式箱变，400kVA，终端型电气接线图附图2：欧式箱变，500kVA，终端型电气接线图- - 优质资料附图3：欧式箱变，630kVA，终端型电气接线图- - 优质资料附图4：欧式箱变，400kVA，终端型10kV系统配置图- - 优质资料附图5：欧式箱变，500kVA，终端型10kV系统配置图- - 优质资料附图6：欧式箱变，630kVA，终端型10kV系统配置图- - 优质资料附图7：欧式箱变，400kVA，0.4kV系统配置图- - 优质资料附图8：欧式箱变，500kVA，0.4kV系统配置图- - 优质资料附图9：欧式箱变，630kVA，0.4kV系统配置图- - 优质资料附图10：欧式箱变，低压组屏电气平断面图- - 优质资料- - 优质资料。

XXXXXX光伏发电项目工程欧式箱变技术规范书201X年XX月I目录第1章通用部分 (3)1总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.5标准和规范 (6)1.6投标人必须提交的技术参数和信息 (8)1.7备品备件 (8)1.8专用工具与仪器仪表 (8)1.9安装、调试、性能试验、试运行和验收 (9)2结构及其他要求 (9)2.1技术参数 (9)2.2箱变整体通用要求 (9)2.3干式变通用要求 (11)3试验 (12)3.1型式试验 (12)3.2出厂试验 (12)3.3现场交接试验 (13)4技术服务、工厂检验和监造 (14)4.1技术服务 (14)4.2工厂检验和监造 (14)第2章专用部分 (15)1 标准技术参数表 (15)2项目需求 (18)2.1货物需求及供货范围 (18)2.2必备的备品备件、专用工具和仪器仪表供货表 (18)2.3图纸提交单位 (19)2.4工程概况 (19)2.5使用条件 (19)2.6可选技术参数表 (20)3投标人提供信息 (21)3.1投标人技术偏差表 (21)3.2销售运行业绩表 (22)3.3推荐的备品备件、专用工具和仪器仪表 (22)3.4主要组部件材料表 (22)3.5投标人技术参数偏差表 (23)3.6投标人应提供的其他资料 (23)欧式箱变技术规范第1章通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。

投标人提供的箱式变电站应符合招标文件所规定的要求。

1.1.3本技术规范提出了对箱式变电站的技术参数、性能、结构、试验等方面的技术要求。

1.1.4本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。

1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。

1.3 本设备技术规范提出的是最低限度的技术要求。

除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。

1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。

仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。

提交供审查的标准应为中文或英文版本。

1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。

1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。

2. 工作范围2.1供货范围供货范围详见商务标书。

包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。

供方要确认其范围并提供详细供货清单以及所列的技术文件。

2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。

2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。

2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。

这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。

说明※本此技术要求为通用版本，由于具体项目条件存在差异，设备具体参数存在不确定性，因此仅对设备主要参数及功能要求进行要求，具体项目需根据项目的条件对环境条件、海拔高度、额定电压、额定电流等具体参数进行修改。

技术要求中标记为“※”的项目为必须响应的条款。

目录第1章一般规定与规范 (1)1.1 总则 (1)1.2 工作内容及招标设备范围 (2)1.3 电站概况及主要任务 (4)1.4 设备运行环境条件及布置 (5)1.5 标准及规范 (5)1.6 企业资质 (8)1.7 设备颜色 (9)1.8 铭牌 (9)1.9 包装、起吊、运输和安装 (10)1.10 对规定设备、组件和材料的变更 (11)1.11 图纸、资料的审查与提交 (11)1.12 图纸审查及设计联络会 (13)1.13 对成套性和互换性的要求 (13)1.14 培训 (14)1.15 质保 (14)※1.16 产品售后服务和赔偿 (15)1.17产品使用寿命及其寿命期内的技术服务 (16)1.18 分包 (17)1.19 标书质量 (17)1.20 设备发货 (17)1.21 发货计划及发货细节 (18)第2章箱变技术要求 (19)2.1 工程条件 (19)2.2设备的主要参数 (19)2.3 其他配置要求 (23)2.4 结构一般要求 (23)2.5 箱变电气二次及保护要求 (26)2.6 备品备件、专用工具表 (29)2.7 附图 (31)第3章干式变压器专用技术要求 (32)3.1 10KV干式电力变压器总体要求 (32)3.2 10kV干式电力变压器技术要求 (34)第4章设备监造和性能验收 (45)4.1 设备监造和工厂性能验收 (45)4.2 设备现场考核验收和调试期间的问题处理 (46)第5章项目接口联络人 (47)第6章技术要求书的基本响应方式 (47)6.1 对技术要求响应方式的基本要求 (47)6.2 例子 (48)第1章一般规定与规范1.1 总则1.1.1本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，投标方应提供符合本规范和有关最新工业标准的优质产品。

配电网美式、欧式箱变技术规范前言按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立健全中山供电局的标准体系，指导和规范本企业配电运行管理的工作，实现配电运行管理标准化、科学化、现代化，加速技术进步和提高企业经济效益，特制定本规范。

本规范执行国家和行业有关法律、法规、规程和规范，执行南方电网公司、广东电网公司的有关文件精神，并结合中山供电局的实际而制定。

本规范由中山供电局生技部负责解释。

1.应遵循标准规范中所有设备及其备品备件，除本规范中规定的技术参数和要求外，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。

现行标准如下：JB/T 10217-2000 《组合式变压器》高低压开关柜相关技术标准变压器相关技术标准低压动态无功补偿装置技术标准GB3096-1993 《城市区域环境噪声标准》2. 环境及系统条件2.1环境条件2.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 30℃最低温度: -10℃最大日温差: 25K2.1.2 海拔高度: ≤1000m2.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa2.1.4 地震烈度：7度2.1.5 污秽等级：Ⅲ级2.1.6安装场所：户内、户外2.2系统条件2.2.1 系统电压：10kV2.2.2系统频率：50Hz2.2.3系统中性点接地方式：不接地、消弧线圈接地。

3、主要电气参数及附件配置要求3.1主要电气参数3.1.1变压器接线方式为 D/yn11，空载、负载损耗执行省公司标准。

各种电气参数详见中山供电局油浸或干式变压器技术规范的要求。

3.1.2高压开关柜及低压开关的电气参数满足中山供电局高低压开关柜技术规范的要求，低压开关运行短路电流分断能力如下：1）变压器容量在315kVA及以下，其低压侧分支开关的运行额定短路电流分断能力为25kA及以上，总开关的运行额定短路电流分断能力为35kA 及以上2）变压器容量在400—630kVA之间，其低压侧开关的运行额定短路电流分断能力为35kA及以上3）变压器容量为750—1000kVA，其低压侧开关的运行额定短路电流分断能力为40kA及以上3.1.3美式箱变内的二位置或四位置负荷开关的热稳定电流按20kA/2s 选择。

630kVA箱变工程技术规范书二○○九年三月1 ．总则1.1 本设备技术规范书适用于10kV预装式（欧式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。

1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务，供方可以提供满足更高的标准的产品。

1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有不满足，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。

1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5 供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下。

本技术规范出版时，所示版本均为有效。

所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。

有矛盾时，按现行的技术要求较高的标准执行。

DL/T 537-2002 《高压/ 低压预装箱式变电站选用导则》DL/T 537-1993 《6 ～35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3 ～63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。

欧式箱变技术规范武威新源电力工程设计所二0一一年四月1、总则1.1 本协议要求适用于甘肃电力公司武威供电公司欧式终端型箱变方面的技术要求和技术参数。

1. 2 本技术协议应符合以下国家标准和有关电力行业标准的要求:ZBK4001《组合式变电站》DL/T3.537-93《6-35kV箱式变电站订货技术条件》GB1094《电力变压器》GB6451.1-6451.5《三相油浸电力变压器技术参数和要求》GB311.1-311.6《高压输变电设备的绝缘配合、高压试验技术》GB50150.1-91《电气装置安装工程电气设备交接试验技术》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB2536《变压器油》GB7328《变压器和电抗器的声级测定》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB1094.1～2—1996,GB1094.3～5—85《电力变压器》GB/T6451—95 《三相油浸式电力变压器技术参数和要求》JB/T10217—2000 《组合式变压器》GB/T 11022—1999《高压成套开关设备和控制设备的公用技术》GB7251.1—1997 《低压成套开关设备和控制设备》GB4208—1993 《外壳防护等级》（IP代码）GB191《包装贮运标志》1.3 供需双方在签订正式技术协议时，应严格遵守本技术协议,在签订技术及签订经济合同后，任何一方对其内容需要修改时,应有协议联系人事先征的对方同意,并以书面意见备案。

1.4 本技术协议为订货经济合同的附件，与经济合同正文具有同等效力。

1.5 在设备调试和设备质保期内，因卖方责任造成的设备损坏由卖方免费维护或更换，由此造成的损失由卖方负责赔偿，在任何情况下出现的设备问题，卖方均积极配合买方做好现场服务工作。

1.6供方所供设备（包括元器件等）的设计、制造、验收、试验、包装等均应符合设计图纸及现行的国家标准、行业标准、电气工程技术规范及其他有关标准。

精选全文完整版（可编辑修改）***投资集团有限公司10kV欧式箱式变电站技术规范书2019年1月目次1标准技术参数表 (3)2项目需求 (4)2.1货物需求及供货范围 (4)2.2必备的备品备件、专用工具和仪器仪表供货表 (5)2.3图纸提交单位 (5)2.4工程概况 (5)2.5使用条件 (5)2.6可选技术参数表 (6)3投标人提供信息 (13)3.1投标人技术偏差表 (13)3.2销售运行业绩表 (14)3.3推荐的备品备件、专用工具和仪器仪表 (14)3.4主要组部件材料表 (14)3.5投标人技术参数偏差表 (15)3.6投标人应提供的其他资料 (15)1标准技术参数表投标人应认真逐项填写技术参数响应表（见表1）中投“标人保证值”，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有偏差，请填写投标人技术参数偏差表（见表11）。

表1技术参数响应表附表1标准技术参数表注表中斜线上方的负载损耗值适用于Dyn11联结组，斜线下方的负载损耗值适用于Yyn0联结组。

附表2箱式变电站标准配置表低压出线回路4回：2×200+2×150A 。

容量为500kVA 时，低压出线回路4回：1×300+2×200+1×100A 。

容量为630kV A 时，低压出线回路4回：1×500+2×200+1×100A 。

2项目需求2.1货物需求及供货范围货物需求及供货范围一览表见表2。

表2货物需求及供货范围一览表2.2必备的备品备件、专用工具和仪器仪表供货表必备的备品备件、专用工具和仪器仪表供货表见表3。

表3必备的备品备件、专用工具和仪器仪表供货表2.3图纸提交单位投标人提交的需经确认的图纸资料及其接收单位见表4。

表4投标人提交的需经确认的图纸资料及其接收单位2.4工程概况1）项目名称：2）项目单位：3）交通、运输：2.5使用条件使用条件见表5。

10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则本技术条件规定了预装型（欧式）箱变10/系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。

本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/系列的制造、选型、验收、安装和维护。

本设备技术规范提出的是最低限度的技术要求。

除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC标准和国际单位制（SI）。

如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。

如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。

仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。

提交供审查的标准应为中文或英文版本。

本技术规范书未尽事宜, 由招标、投标双方协商确定。

本规范的条款为定货合同的附件，与合同正文具有同等效力。

2. 工作范围供货范围供货范围详见商务标书。

包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。

供方要确认其范围并提供详细供货清单以及所列的技术文件。

服务界限欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。

现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。

厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。

这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。

供方在签订合同后应提供的图纸（一式3份）：安装基础图:包括动静载荷分布及数值，接地点位置，进出线口位置，预埋基础位置要求等。

10kV箱式组合变电站(欧式)技术规范Q/……吉林省电力有限公司企业标准组合箱式变电站（欧式）技术规范2006-9-17发布 2006-9-17实施吉林省电力有限公司发布目次前言 (Ⅱ)1.范围 (1)2. 规范性引用文件 (1)3 使用条件 (1)3.1 环境条件 (1)3.2 运行条件 (2)3.3 系统条件 (2)4 结构和技术要求 (2)4.1 箱体 (2)4.2 高压配电装置 (3)4.2.1开关主要技术参数表 (3)4.2.2 高压电缆插头主要技术参数表 (3)4.2.3 技术要求 (4)4.2.4 环网、终端型结构要求 (4)4.3 变压器 (5)4.4 低压配电装置 (5)4.5电能计量装置 (5)5 试验 (5)6 质量保证和管理 (6)7 包装、保管、运输、标志 (6)8 售后服务和技术支持 (7)9 在卖方的工厂监造、检验 (7)前言为规范吉林省电力有限公司配电网设备、材料的技术要求，保证入网产品的先进、可靠、安全，依据国家及行业有关规定、规程、标准等，结合吉林省电力有限公司设备运行经验，特制定本标准。

本标准由吉林省电力有限公司提出并归口。

本标准主要起草单位：吉林省电力有限公司生产部本标准主要起草人：张树东、陈学宇、马卫平、陈文义、谷明远、岳建国、杨万成、郑金鹏、任有学、宋庆秋、徐晓丰、吴红波、郑荣光、孙静组合箱式变电站（欧式）技术规范1范围本准规定了吉林省电力有限公司组合箱式变电站（欧式）使用条件、主要技术参数和要求、试验、运输等。

本标准适用于吉林省电力有限公司组合箱式变电站（欧式）的招标通用订货，是相关设备通用订货合同的技术条款。

2规范性引用文件GB 11022-1999 高压开关设备和控制设备标准的共用技术要求GB 3804-2004 3.6kV～40.5kV高压交流负荷开关GB 3906-200X 3.6kV～40.5kV 交流金属封闭开关设备和控制设备GB 1985-2004 高压交流隔离开关和接地开关GB 4208-1993 外壳防护等级（IP代码）GB 7251.1-2005 低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB/T 17467-1998 高压/低压预装式变电站DL/T 404-1997 户内交流高压开关柜订货技术条件DL/T 537-2002 高压/低压预装箱式变电站选用导则DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件DL/T 593-1996 高压开关设备的共用订货技术导则GB11023-89 高压开关设备六氟化硫气体密封试验导则DL 447—1991 电能计量柜3使用条件3.1环境条件3.1.1海拔高度：≤1000m3.1.2空气温度最高温度：+40℃最低温度：-40℃最大日温差: 25K3.1.3最大风速: 35m/s3.1.4最大覆冰厚度：10mm3.1.5月相对湿度平均值：≤90% ；日相对湿度平均值：≤95%3.1.6日照强度：≤1.1kW/m23.1.7抗震能力：8度（地面水平加速度0.3g，垂直加速度0.15g，两种加速度同时作用。

10kV箱变技术规范书（通用部分）总则1. 本技术规范书的使用范围，仅限于河南省电力公司10kV箱式变电站的订货招标。

2．本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合国家有关最新工业标准的优质产品，并符合本技术规范书。

3 . 如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。

4 . 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招标方、投标方双方共同商定。

5. 本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按其中要求较高标准执行。

6. 本技术规范书的条款为订货合同的附件，与合同正文具有同等效力。

适用标准供货方应使用最新颁布执行的国家标准、行业标准和IEC标准，在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款，供货方所提供的产品性能应达到优等品的标准。

当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。

箱式变电站使用条件：◆安装位置：户外；◆环境温度：-25°C～ +50°C；◆日平均气温≤30°C；◆海拔高度 <1000米；◆地震裂度8级；◆污秽等级：III级；◆相对湿度：95%；◆户外最大风速30米/秒。

♦采用技术标准：. DL/T537-93 6—35KV箱式变电站订货技术条件GB/T17467-1998 高压/低压预装式变电站GB1094.1-1996 电力变压器第一部分总则GB1094.2-1996 电力变压器第二部分温升GB1094.3-85 电力变压器第三部分绝缘水平和绝缘试验GB1094.5-85 电力变压器第五部分承受短路的能力GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1-1997 高电压试验技术GB/T 6451-1995 三相油浸电力变压器技术参数和要求GB 4109-88 高压套管技术条件GB11022-89 高压开关设备通用技术条件GB763-90 交流高压电器在长期工作时的发热GB3804-90 3—63KV交流高压GB3906 -91 3—35KV交流金属封闭开关设备负荷开关GB7251-87 低压成套开关设备GB/T5582-93 高压电力设备外绝缘污秽等级GB/T5582-93 高压电力设备外绝缘污秽等级GB7328-87 电力变压器和电抗器的声级测定GB4208-93 外壳防护等级（IP代码）DL/T539-1993 户内交流柜和元部件凝露及污秽试验技术条件DL/T844-2003 12KV少维护配电开关设备通用技术条件DL/T537-2002 高压/低压预装式变电站选用导则♦技术条件：⏹高压开关及附件：◆高压开关及附件按照户外全绝缘、全密封要求配置。

名都帝景小区10kV配电工程10kV欧式变电站技术规范书安徽金石电力设计咨询有限公司二零一一年五月目录1. 总则2. 技术标准3. 使用环境条件4. 产品技术参数5. 技术性能要求6. 附属设备技术参数及要求7. 质量保证及试验8. 卖方应提供的供货范围和技术文件9. 包装、运输、起吊、标志、储存附录一对卖方投标文件的要求附录二买方提供的技术文件附录三实验大纲附录四售后服务承诺附录五备品备件及专用工具1. 总则1.1 本设备技术规范书适用于10kV配电工程所用的组合式（欧式）变电站，它提出了箱式变的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述并征得设计部门和用户的同意。

1.4 本设备规范书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。

1.6 本设备规范书未尽事宜，由买卖双方协商确定。

2. 技术标准2.1 产品的设计、材料、制造和调试过程中应符合现行的国标、电力行业标准及IEC439有关标准的要求外，还应遵循下述标准（不限于）。

下列标准如被修订，请卖方按照最新版本标准使用。

GB1094.1.2.3.5-1996《电力变压器》GB/T 6451-1999 《三相油浸式电力变压器技术参数和要求》GB/T 11022-1999 《高压开关设备和控制设备的共用技术要求》GB 3804-1990 《3～63kV交流高压负荷开关》GB 15166.2-1994 《交流高压熔断器限流熔断器》GB 7251.1-1997 《低压成套开关设备和控制设备》GB/T 14048.1-1993 《低压开关设备和控制设备》GB 191-1990 《包装储运图示标志》GB 311.1-1997 《高压输变电设备的绝缘配合》GB／T 10228 《干式电力变压器技术参数和要求》GB/T 2900.1.15.20-92《电工术语》GB/T 4208-1993 《外壳防护等级》IP代码(IEC529:1989)GB/T 7328-1987 《变压器和电抗器的声级测量》GB/T 16935.1-1997 《低压系统内设备的绝缘配合》3. 使用环境条件3.1 安装地点：户外；3.2 周围空气温度最高温度： 45℃最低温度： -25℃最大日温差： 25℃3.3 海拔高度: ≤ l000 m3.4 污秽等级: ≤ III级3.5 环境相对湿度：日平均值：≤95 %月平均值：≤90 %3.6 地震烈度: 8 度水平加速度： 0.2 g垂直加速度： 0.25 g3.7 安装地面倾斜度：≤ 3％4. 产品技术参数欧式箱变的结构为框架结构，用型钢焊接而成。
