8路数字视频光端机16路数字视频光端机-------------使用说明书北京海视科技有限公司声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。

北京海视科技有限公司在编写该手册的时候已尽最大努力保证其内容准确可靠，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

北京海视科技有限公司地址：北京市海淀区复兴路40号铁建大院3号楼客户服务邮箱：E-Mail:****************HS8V8A8(R)系列点对点8路视频光端机是一款采用先进的数码视频光纤传输技术、将8路视频信号在单芯光纤上进行高质量传输的高性价比产品。

由于HS8V8A8(R)系列视频光端机采用的是全数字无压缩技术，因此能支持任何高分辨率运动、静止图像高质量传输；HS8V8A8(R)系列视频光端机具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点。

HS8V8A8(R)系列视频光端机可提供6.5M视频带宽。

HS8V8A8(R)系列数字光端机同时提供了台式和工业机架式（4U）结构，方便用户安装，用户可根据现场的具体情况灵活选择，同时可向用户提供OEM供货方式。

►独立研发设计，具有很高的性价比►最大支持8路视频、8路双向音频、8路双向数据、一个10Base-T通过一根或两根光纤连接►8/10bit数字视频编码►兼容PAL、NTSC、SECAM视频制式►全数字无压缩传输►无模拟调频、调相、调幅光端机的交调干扰►FC/SC光接口►表面贴装技术►单、多模光纤传输，距离0-80KM►安装完成后无需调试►维护简单►采用了模块化的结构，功能扩展容易►无电磁干扰（EMI）、射频干扰（RFI）►工业级设计，安全可靠►独立式或4U插卡式►支持用户定制及OEM方式视频指标：视频通道数：8路视频输入/输出阻抗：BNC 75Ω非平衡接口视频输入/输出电压：典型峰-峰值1Vрр视频带宽：6.5MHZ视频数码位宽：8比特微分增益：<1%微分相位：<0.6°场倾斜：<0.5%信噪比：65dB数据接口：数据通道数：1-8路双向物理接口：工业标准接线端子RS232速率：DC-115.2KbpsRS-422/485速率：DC-115.2kbpsRS-422/485距离：0—1200米RS-422/485协议：透明支持任意RS-485/422协议音频接口：音频通道数：1-8路音频输入/输出阻抗：工业标准接线端子音频输入/输出电平：典型0dBm频率响应：10HZ-20KHZ音频数码位宽：16比特信噪比：86dB以太网接口：物理接口：屏蔽超5类RJ-45座支持协议：IEEE 802.3 10Base-T 10M、10/100M以太网标准工作方式：全或半双工光纤接口：物理接口：FC/PC、ST/PC、SC/PC光纤种类：单模/多模光纤，单纤或双纤传输距离：多模0-1km，单模：0-20km，0-40km，0-60km 电源：输入电压：交流220V/直流+5V电磁兼容：辐射：EN50081-1，EN55022-B，CE，FCC 磁化率：EN50130-4，EN50028-1物理特性：工作温度：-20ºC～75ºC 湿度：0～95%不结凝感应：EN50130-5，1995潮热：BS2011外型尺寸：227×176×65（L×W×H），不含安装固件外壳材料：铝合金外壳颜色：银色拉丝最大重量：1.4KgPOWER：电源指示灯ERR：出错指示灯LINK：光纤连接指示灯RUN：系统运行指示灯连接以太网交换机时用“直连线”，终端设备互连时用“交叉线”。

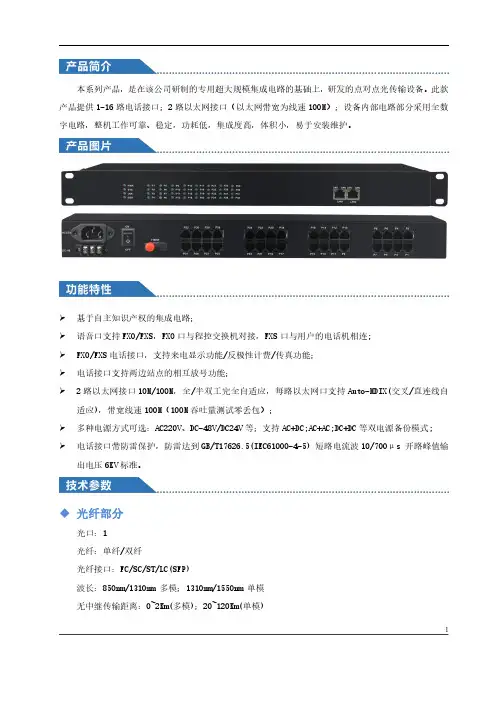

1本系列产品，是在该公司研制的专用超大规模集成电路的基础上，研发的点对点光传输设备。

此款产品提供1-16路电话接口；2路以太网接口（以太网带宽为线速100M）；设备内部电路部分采用全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。

基于自主知识产权的集成电路；语音口支持FXO/FXS，FXO 口与程控交换机对接，FXS 口与用户的电话机相连;FXO/FXS 电话接口，支持来电显示功能/反极性计费/传真功能；电话接口支持两边站点的相互放号功能； 2路以太网接口10M/100M，全/半双工完全自适应，每路以太网口支持Auto-MDIX(交叉/直连线自适应)，带宽线速100M（100M 吞吐量测试零丢包）；多种电源方式可选：AC220V、DC-48V/DC24V 等；支持AC+DC;AC+AC;DC+DC 等双电源备份模式; 电话接口带防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)短路电流波10/700μs 开路峰值输出电压6KV 标准。

◆光纤部分光口：1光纤：单纤/双纤光纤接口：FC/SC/ST/LC(SFP)波长：850nm/1310nm 多模；1310nm/1550nm 单模无中继传输距离：0~2Km(多模)；20~120Km(单模)典型发射功率:单模1310/1550nm：≥-9dBm多模850nm：-18dBm多模1310nm:-25dBm接受灵敏度范围：-28dBm~-40dBm◆FXS用户电话口振铃电压：75V振铃频率：25Hz二线输入阻抗：600Ω(摘机)回损：20dB◆FXO中继口振铃检测电压：35V振铃检测频率：17Hz-60Hz二线输入阻抗：600Ω(摘机)回损：20dB◆10/100M以太网接口协议：符合IEEE802.3，IEEE802.1Q(VLAN)速率：10/100M自适应，全/半双工完全自适应MAC地址表：可以学习4096个MAC地址物理接口：RJ45座,支持Auto-MDIX（交叉/直通线自适应）◆电气和机械特性系统电源：AC180V～260V；DC–48V；DC+24V功耗：≤5W外观结构:(长×宽×高)485*138*45mm机架式◆环境指标工作温度：-10℃—+60℃储存温度：-40℃—+85℃工作湿度：0%—95%（无凝结）MTBF：＞100,000小时23产品名称16路电话+2路以太网光端机产品功能描述在光纤上传输16路电话（RJ11）+2路以太网，19英寸机架式，－48V 或AC220V 电源（可选）业务端口描述1个光口；16路电话接口，2个百兆以太接口；电源AC220V 或DC-48V（电源可选），支持电源冗余备份产品尺寸(长×宽×高)485*137*45mm 机架式重量2Kg/台方案：飞畅科技专注光纤通信研发、生产、销售20年，为客户提供个性化技术服务与定制解决方案。

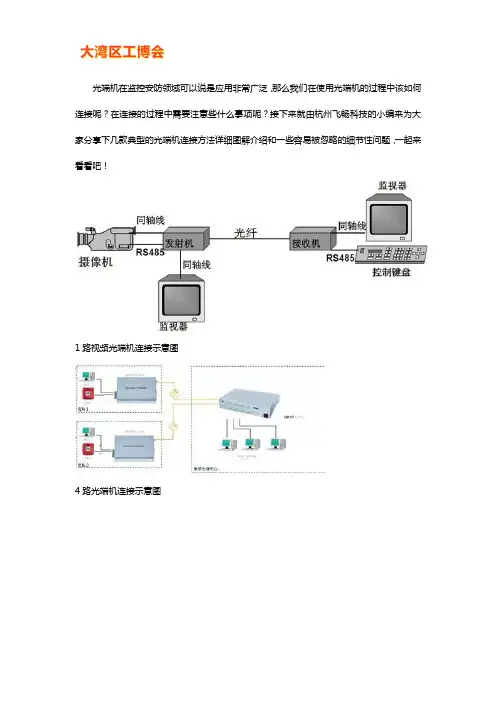

光端机在监控安防领域可以说是应用非常广泛，那么我们在使用光端机的过程中该如何连接呢？在连接的过程中需要注意些什么事项呢？接下来就由杭州飞畅科技的小编来为大家分享下几款典型的光端机连接方法详细图解介绍和一些容易被忽略的细节性问题，一起来看看吧！1路视频光端机连接示意图4路光端机连接示意图8路光端机连接示意图16路光端机连接示意图32路视频光端机连接示意图光端机在监控安防领域可以说是应用非常广泛，那么我们在使用光端机的过程中该如何连接呢？在连接的过程中需要注意些什么事项呢？接下来就由杭州飞畅科技的小编来为大家分享下几款典型的光端机连接方法详细图解介绍和一些容易被忽略的细节性问题，一起来看看吧！1路视频光端机连接示意图4路光端机连接示意图8路光端机连接示意图16路光端机连接示意图32路视频光端机连接示意图好了，以上就是几款比较典型的光端机的应用连接图解，因为应用的场景比较多，以上几种仅供参考，希望能对你有所帮助。

扩展资料：常见的电话光端机连接方式及连接示意图：现如今，随着科技的进步和信息的发达，带动了通信电子、计算机等行业的快速发展，各种通信电子类产品在不断的精密化，集成度也在不断的提高。

那在我们的光端机行业中，这样的趋势也是很大，比如有电话光端机，从传统的电话信号转换成信号，同时通过光纤上传输，这样不仅体积变得更小，携带更加的方便，而且外观上也比传统的电话更加美观得体了。

接下来杭州飞畅科技小编带大家看下几种常见的电话光端机连接图以及电话光端机的连接方式。

电话光端机连接图：电话光端机连接方式：电话光端机的链接方式很简单，他能够将原有电话机传输的电信号通过光信号的方式传输，它还能附带上其他业务，如：以太网、E1等。

这么做的好处就是电话的信号传输更远了，同时可以传输一些其他控制信号，对于一些场合的应用非常给力。

适用于IP超市、生活小区、军事政府单位、网吧、话吧等单位。

飞畅电话光端机特点：1、提供1～30路电话接口(或其他用户接口)。

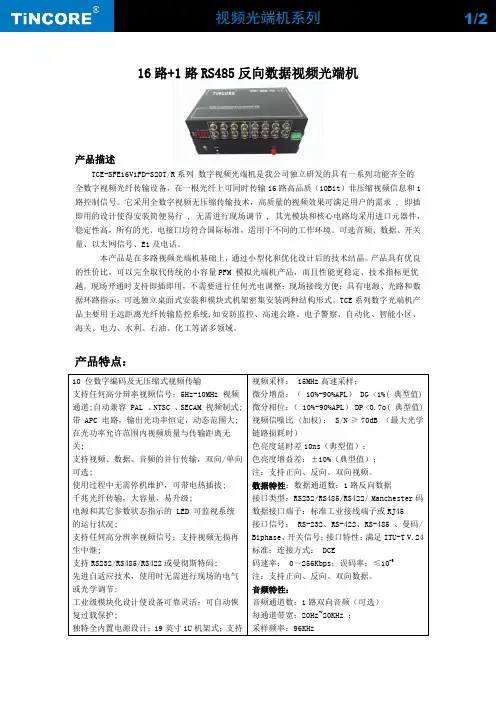

16路
+1路
RS485反向数据视频光端机
产品描述
TCE-SFE16V1FD-S20T/R 系列 数字视频光端机是我公司独立研发的具有一系列功能齐全的全数字视频光纤传输设备，在一根光纤上可同时传输16路高品质（10Bit ）非压缩视频信息和1路控制信号。

它采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。

可选音频、数据、开关量、以太网信号、E1及电话。

本产品是在多路视频光端机基础上，通过小型化和优化设计后的技术结晶。

产品具有优良的性价比，可以完全取代传统的小容量PFM 模拟光端机产品，而且性能更稳定、技术指标更优越。

现场开通时支持即插即用，不需要进行任何光电调整；现场接线方便；具有电源、光路和数据环路指示；可选独立桌面式安装和模块式机架密集安装两种结构形式。

TCE 系列数字光端机产品主要用于远距离光纤传输监控系统,如安防监控、高速公路、电子警察、自动化、智能小区、海关、电力、水利、石油、化工等诸多领域。

产品特点：。

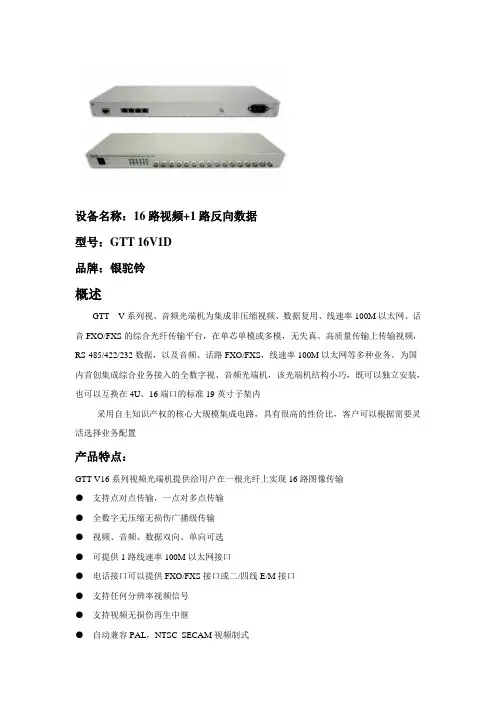

设备名称：16路视频+1路反向数据型号：GTT 16V1D品牌：银驼铃概述GTT V系列视、音频光端机为集成非压缩视频、数据复用、线速率100M以太网、话音FXO/FXS的综合光纤传输平台，在单芯单模或多模，无失真、高质量传输上传输视频，RS-485/422/232数据，以及音频、话路FXO/FXS，线速率100M以太网等多种业务。

为国内首创集成综合业务接入的全数字视、音频光端机，该光端机结构小巧，既可以独立安装，也可以互换在4U、16端口的标准19英寸子架内采用自主知识产权的核心大规模集成电路，具有很高的性价比，客户可以根据需要灵活选择业务配置产品特点：GTT V16系列视频光端机提供给用户在一根光纤上实现16路图像传输●支持点对点传输，一点对多点传输●全数字无压缩无损伤广播级传输●视频、音频、数据双向、单向可选●可提供1路线速率100M以太网接口●电话接口可以提供FXO/FXS接口或二/四线E/M接口●支持任何分辨率视频信号●支持视频无损伤再生中继●自动兼容PAL，NTSC SECAM视频制式●支持视/音频、数据、以太网、电话、语音、E1传输等多种业务接口●接口业务种类丰富，模块化配置，按需灵活配置●千兆光纤传输技术，大容量，易升级●单多模光纤传输，单纤和双纤任意选择，距离0-120KM●专用ASIC设计及告诉DSP技术●工程安装简便，无需任何调节详细参数：类型：标准型视频接口数：16路视频视频接口形式：BNC视频输入/ 输出阻抗: 75 Ω(非平衡)视频输入/ 输出电压: 典型1Vpp(峰- 峰值),最大1.2Vpp视频带宽: 8MHz视频采样：15MHz高速采样视频数码位宽: 8/10/12位(比特)微分增益: （10%-90%APL）DG <1%( 典型值)微分相位: （10%-90%APL）DP <0.8°( 典型值)场倾斜: <0.5%视频信噪比(加权): S/N ≥ 70dB （最大光学链路损耗时）可支持多路数据,兼容所有控制键盘,矩阵协议,硬盘录像云台,报警复合数据。

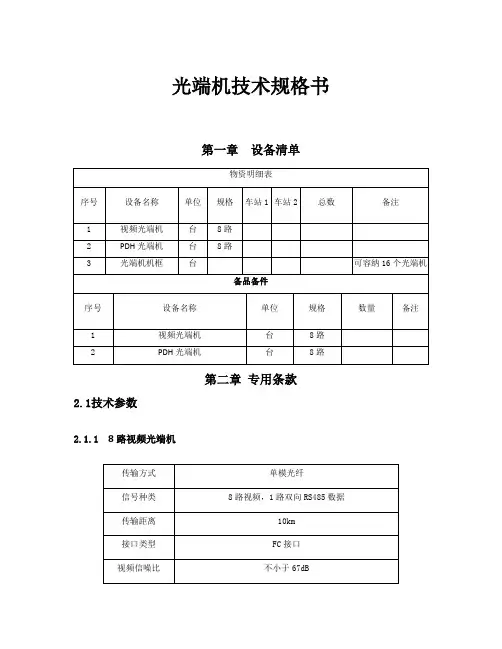

光端机技术规格书第一章设备清单第二章专用条款2.1技术参数2.1.1 8路视频光端机2.1.2 8路PDH端机2.1.3 2M/FE协议转换器2.2第三章通用条款3.1资料和清单3.1.1 需提供的技术资料1.产品规格书2.技术服务方案3.备品备件3.1.2 设备到货时需提供的技术资料1、安装调试指南2、操作手册3、维护保养说明书4、有关外形图纸和照片、原理图和安装图等3.2技术服务与培训卖方的责任包括系统和设备供货、安装、调试、相关的技术服务，以及技术条款所规定的正常运转要求。

在产品安装和交付使用期间，卖方应对整个系统的开通负责。

卖方应承担因卖方实施方案缺陷引起的相关工程返工、变更或增加工作量的责任。

备品备件1、要求卖方提供系统维护所需的备件清单。

要求卖方提供易损耗部件清单，并标明其寿命和更换价格。

2、要求卖方提供质保期内备品备件的清单和计算方法，并标明其价格，应计入总价。

3、要求卖方提供质量保证期满后5年计算的备品备件清单，并提供备品备件的计算方法，不计入总价。

但卖方应承诺该时期单价不高于质保期内的报价。

3.3包装、运输、检验与验收3.3.1包装卖方须对设备进行结实的包装，并采取措施防潮、防尘、防蚀、防碰，以便经受大批货物的运输和装卸，保证货物安全到达现场且没有任何损坏。

凡因由于卖方对货物包装不善或标记不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。

3.3.2运输卖方必须负责把系统设备安全运输到采购方施工现场，凡因由于卖方对货物运输不当导致货物损失、损坏或丢失时，或因此引起事故时，其一切责任由卖方承担。

3.3.3检验合同中卖方提供的所有软件、设备、材料及技术文件运抵规定的交货地点后，采购方和卖方双方人员共同对其进行检查，并认真做好检验记录，双方签字。

采购方和卖方双方人员共同对其进行开箱前检查，以证实满足：1、合同对包装的要求；2、外观良好，运输途中未受损；3、编号、数量和名称与合同要求的货物清单核实无误。

视频光端机说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】产品简介及设计体系随着光纤的广泛应用，特别是近年来，光纤传输设备稳定性及可靠性的优势越来越突出，而且价格不断降低，数字视频光端机凭借其可靠性、灵活性、安全性的特点，赢得越来越多的客户的青睐。

本系列数字视频光端机，采用完全具有自主知识产权的集成电路，模块化设计，更加适合于各个领域的视频监控以及高可靠性的数据传输。

产品型号纯视频数字视频光端机OVD10 1路视频OVD20 2路视频OVD40 4路视频OVD80 8路视频OVD160 16路视频带1路反向数据的数字视频光端机OVD11 1路视频 + 1路反向数据OVD21 2路视频 + 1路反向数据OVD41 4路视频 + 1路反向数据OVD81 8路视频 + 1路反向数据OVD161 16路视频 + 1路反向数据带1路双向音频的数字视频光端机OVD10-1A 1路双向视频 + 1路双向音频带1路双向音频和1路开关量的数字视频光端机OVD10-1A1K 1路双向视频 + 1路双向音频 + 1路开关量带1路以太网、1路反向数据和1路双向数据的数字视频光端机OVD12-1IP 1路视频 + 1路RS485反向数据 +1路双向RS232数据 + 1路以太网目录一、产品特点 ............................................二、产品结构及接口部件名称...............................产品结构........................................................常见面板标识....................................................接口部件的类型和定义 (5)三、设备安装 (5)四、典型应用 (6)五、主要技术参数 (7)视频参数 (7)数据指标 (8)光学参数 (8)主要指标 (8)电源以及外观参数 (8)六、常见故障 (8)七、注意事项 (9)八、售后服务 (9)一、产品特点主要特点：支持多模光纤传输支持单模光纤传输支持光纤传输提供常用的FC/SC/ST光纤接口单纤传输技术采用标准的WDM和CWDM技术定制的光纤传输器件，提供更加适合的速率和带宽视频完全兼容PAL、NTSC、SECAM制式可以应用于上下波分复用的光纤链路上二、产品结构及接口部件名称2.1 产品结构本系列光端机由以下部分组成：光端机接收机，光端机发射机，光端机电源2.2 常见面板标识图2-1：OVD11数字视频光端机前后面板标识图2-2：OVD21数字视频光端机前后面板标识图2-3：OVD41数字视频光端机前后面板标识图2-4：OVD81数字视频光端机前后面板标识图2-5：OVD161数字视频光端机前面板标识图2-6：OVD10-1A数字视频光端机前面板标识图2-7：OVD10-1A1K数字视频光端机前面板标识图2-8：OVD12-1IP数字视频光端机前面板标识2.2.1面板指示灯状态PWR：电源指示灯：常亮，表示电源工作正常；不亮，请检查供电。

16路视频+1路数据视频光端机Use’s Reference Manual用户手册广州汉信通信设备有限公司适合型号：HS-VDT/T1601011版本号：27修订日期：2008-1-3致用户：感谢阁下使用本公司产品。

请在使用本产品前，仔细阅读用户手册，并妥善保管，以备参考使用。

警告1、请勿让本产品淋雨或受潮，以免造成性能下降或损坏。

2、安装本产品前请核对型号，并按用户手册要求安装。

目录第一章产品简介 (1)§1.1功能 (1)§1.2主要特点 (1)§1.3参数及指标 (2)§1.4工作条件 (3)§1.5外形尺寸 (3)§1.6包装 (4)第二章安装说明 (5)§2.1前后面板分布 (5)§2.2指示灯 (5)§2.3电源部分 (6)§2.4光接口 (6)§2.5视频信号接口 (6)§2.6异步数据接口 (7)第三章安装步骤 (8)第一章产品简介§1.1 功能数字光端机（以下简称本产品或光端机）是一系列全数字化的高速光纤传输产品。

它使用了先进的高速光纤通信技术、数字视频技术和数据通信技术，并采用高可靠性的大规模专用集成电路和表面贴装工艺，是当前使用于远程高分辨率实时视频监控的最先进的传输产品之一。

本系列产品均由光发射机和光接收机组成，最多可同时传输1-16路演播级正向视频信号、1路反向数据。

§1.2 主要特点⏹工业级设计、SMT工艺⏹全数字光纤传输平台、同平台多业务灵活配置⏹可提供台式，集中插卡式机架2种方式⏹自主知识产权大规模专用集成电路核心⏹单纤传输，可选双纤⏹可提供1路异步数据，传输速率可达到115.200Kbps以上⏹异步数据可为RS232/RS485/RS422/ Manchester码⏹PAL/NTSC/SECAM全制式兼容，演播级传输质量§1.3 参数及指标⏹光纤接口接口FC, SC(可选)传输距离0~120Km(单模光纤,可选)0~2Km(多模光纤, 可选)注意: 传输距离与实际使用光纤的损耗以及其它影响光纤线路质量的指标有关,因此实际传输距离可能全与本项指标有出入。

十六路数字视频光端机使用手册北京北请视通信息技术有限公司1．1 综合业务数字光端机简介综合业务数字光端机采用专用ASIC设计及高速DSP技术、全数字无压缩、无损伤广播级传输方式，将远程模拟或数字摄录像机、DVD/VCD、电视输出的高清晰度、高分辨率基带8MHZ带宽视频信号及音频信号、数据信号、电话语音信号通过光纤上高质量、无损长距离传输。

由于采用数字技术，避免了模拟调频、调相、调幅光端机的交调失真干扰、图像与控制数据相互串扰、电话回声大、稳定性差、环境因素影响大等缺点。

综合业务数字光端机能够支持任何高分辨率视频信号，自动兼容PAL、NTSC、SECAM等各种视频图像制式，视频接口采用标准的75Ω BNC接口。

除16路正向视频信号标配外，16路数字视频光端机还可以提供选配的16路双向音频信号、4路RS485、4路RS422数据、2路以太网数据和4路电话业务。

16路双向音频信号采用全数字无压缩16bits高动态音频技术，因此能支持任何高保真、立体声音频无失真传输，8路双向数据用于控制摄像机云台或视频矩阵切换，接口为DB15F。

电话语音接口支持点对点电话热线模式或电话、程控交换机两种模式（需定货时选配），电话、程控交换机模式自动透明传输电话网的各种电信信令信号，仅起远距离透明中继；4路电话业务用于远程交换机放号。

综合业务数字光端机支持单模光纤接口，传输距离为0~40Km（标配，更远距离定货时说明）。

光接口为FC接口。

综合业务数字光端机提供丰富的电源状态指示、光纤链路状态、视频信号输入、输出，数据输入、输出、电话摘机有效指示功能，使得用户安装调试十分方便。

综合业务数字光端机全部采用工业级芯片、全表面贴装技术，因此可靠性高。

综合业务数字光端机支持-20~+85°C的工业环境高、低温度；采用先进的开关电源，保证设备长期无故障连续运行。

1．2 技术指标视频接口（16路正向）：视频输入/输出阻抗BNC 75Ω非平衡接口视频输入/输出电压典型峰-峰值1Vрр，最大1.5 Vрр视频带宽8MHZ视频数码位宽8比特微分增益<1%微分相位<0.6°场倾斜<0.5%信噪比65dB音频接口（16路双向，选配）：音频输入/输出阻抗600Ω平衡/非平衡接口，工业标准接线端子音频输入/输出电压典型0dBm频率响应10HZ-13KHZ音频数码位宽16比特信噪比75dB数据接口（8路双向RS485&422，选配）：物理接口DB15FRS485速率 1200~38400bpsRS485距离 0~1200mRS485协议透明支持任意RS-485协议RS232速率 1200~38400bpsRS232距离0~40m(和通信速率有关)RS232协议透明支持任意RS-232协议电话语音接口(4路，选配)：物理接口 RJ-11语音带宽8KHZ工作方式点对点热线、程控交换机/分机模式信令自动透明转接所有电信网程控交换、电话信令以太网接口(2路，选配)：物理接口屏蔽超五类RJ45座电气接口支持、兼容国际IEEE802.3的10Base-T全或半双工以太网标准光纤接口：物理接口FC/PC光纤种类单模单纤传输距离0~20Km （远距离需定制）外形结构：19英寸2U标准机架整机颜色：黑色1．3 电源和环境要求电源：交流165~265V输入功耗：20W工作环境温度： 0°C~+55°C工作环境湿度： 0~95%不冷凝平均故障间隔时间：大于100000小时1．4服务与有限责任保证1、维修服务（1） 你需要本公司提供服务时，请按公司所提供的联系方式与本公司取得联系，他们会安排一切维修服务事项。

数字网络报警视频服务器产品介绍产品型号:EA VS-1204/1208主机功能:◎全中文提示，滚动式菜单编程, IE遥控编程。

◎4/8/16有线防区32/56/112总线或无线防区。

4/8/16个子系统。

◎远程控制全程语音提示操作，方便快捷。

◎8有线或无线键盘、8遥控器，32路电器开关控制。

◎3个报警中心电话，4个私人报警电话， 2组免费布撤防电话。

◎支持电脑下载,IE下载及电话线遥控编程。

◎Contact Id通讯协议，MEIAN-Ⅱ总线协议。

◎内置电子时钟可实现每天4组定时布/撤防，两组定时闹钟。

◎16路可编程远程控制。

◎可内接、外接警报声联动输出。

◎无线探头、遥控器自动学习对码。

◎分段录音、分区布防、自动监听现场声音。

◎电话断线、被盗打现场告警。

◎交流电停电、无线/有线探头故障上报。

◎可设置自动自检时间上报主机状态。

◎内置后备电源。

视频特点:※采用H.264 main profile压缩标准，码流更低，画质更高。

※占用带宽小，在普通ADSL 线路下即可传送高质量的视频信号。

※支持多个大容量SATA硬盘。

※Windows风格图形化友好操作界面，温馨菜单提示，鼠标操作方便快捷，使用简便。

※D1全实时五工（预览，录像，回放，备份，网络监控），支持双码流，录像和网络传码流分别处理，用户根据网络带宽调整网码流，不影响录像质量。

※带VGA输入，输出切换，用户省去了显示器。

※支持网络下载备份、U盘备份，简单快速。

※支持云台预置点和自动巡航，共128个预置点和32个巡航通道。

※网络协议：TCP/IP，DHCP，DDNS，PPPoE。

※网络功能：远程监控、远程回放、云台控制和远程菜单控制，可远程设置DVR参数，强大远程控制和维护功能。

※支持IE浏览器，无需安装客户端软件。

※支持IE端视频窗口全屏，满足客户大尺寸显示器下完美的监视效果。

※支持多个用户同时在线监控。

※支持文件AVI格式转换，直接使用第三方软件播放备份文件。

广邮通讯科技有限公司十六路数字视频光端机用户手册广邮通讯科技有限公司广邮通讯科技有限公司感谢阁下购买本公司产品，在使用之前请详细阅读本用户手册。

对本产品有任何疑问，请拨打电话：020-******** 34262622或E-mail:****************。

本公司承诺1个工作日内给予答复。

注 意本手册任何部分不得复印，翻制或以任何形式在网络中发送，除非得到本公司的书面许可。

本公司有权随时更改产品性能及本手册说明而不事先通知客户。

本手册所提及的商标所有权由各商标持有人所有。

对于以任何形式修改产品及本手册说明而造成的产品功能不能实现，本公司将不负任何责任。

本公司对由合法渠道（包括授权代理）取得产品的用户提供壹年有限质保，但不包括由于操作不当，错误连接和其它人为损坏及自然灾害造成的产品损坏及人员伤害。

在质保期内由于产品本身质量而造成不能正常使用的，本公司负责回收换新。

回收的产品归本公司所有。

目 录第一章 概 述1.1、产品概述1.2、性能特征1.3、外型尺寸1.4、电源与功率1.5、环境要求第二章 开 箱 与 安 装2.1、开箱检查2.2、电源及连接2.3、安装与使用第三章 典 型 机 型 说 明3.1、发送（TV）机FWV-16103.1.1、FWV-1610正面、指示灯3.1.2、功能接口与信号定义3.1.3、摄像头、云台的连接3.2、接收（RV）机FWV-16013.2.1、FWV-1601正面、指示灯3.2.2、功能接口与信号定义3.2.3、监视器、控制键盘的连接 第四章 典 型 应 用第五章 问 题 解 答5.1、上电自检5.2、状态诊断5.3、故障及处理第一章概述1.1、概述十六路数字视频光端机是采用全数字无压缩技术，集视频、音频、数据、以太网为一体进行传输的光通信设备。

支持高分辨率运动、静止图象无失真传输，克服了传统模拟调频、调相、调幅光端机多路信号同时传输时相互干扰、易受环境影响、传输质量低、稳定性差等缺陷。

概述16 路视频光端机可实现在一芯光纤上传输十六路视频、一路数据，采用数字对称复用/波分复用及千兆光纤传输技术，将视频、数据等信号在单芯光纤上实时同步、无失真、高质量地传输。

本系列光端机可选择网管功能，只需增加一块网管卡便可对光端机的运行状态加以监控。

特征·8 位以上PCM数字视频编码及无压缩式视频传输·支持任意高分辨率视频信号·自动兼容PAL、NTSC、SECAM视频制式·SMT 表面贴装工艺·无电磁、射频及地电流干扰·千兆光纤传输，大容量、易升级·电源、链路、视频等参数状态指示的LED，可监视系统的运行状况·支持视频无损再生中继·自适应技术，过载保护，自动恢复，使用时无需进行现场的电气或光学调节·工业级设计，模块化设计使设备可靠灵活·可选的网络管理功能·19'标准1U机架式安装·支持用户定制及OEM方式·支持点对点、级联方式技术参数视频指标视频接口：16 路视频视频输入/输出阻抗：BNC 75Ω非平衡接口视频制式：PAL / NTSC / SECAM 视频输入/输出电压：典型峰-峰值1Vpp，最大 1.5Vpp 视频带宽：6.5MHZ 视频数码位宽：8/10bit 微分增益：＜1.5% 微分相位：＜1.5°信噪比：S/N ≥ 67 dB/71 dB数据指标RS-485 数据接口RS-485 数据速率：DC-115.2Kbps/DC-2MbpsRS-485 数据误码率：小于10E-12 RS-485最大距离：1200 米RS-485数据协议：全透明支持任意RS-485 协议RS-485连接方式：支持正向、反向或双向RS-485,支持点对点、点对多点连接电气指标电源输入：AC 100～240V，AC/DC12～48V可选电源输出：DC 5V＠2A电源保护：过压保护、过流保护功耗：≤3W环境指标工作温度：-30℃～+70℃ 工作湿度：0～95%（无冷凝）机械指标长×宽×高：181mm ×178mm ×62mm可靠性平均无故障时间（MTBF）：10 万小时以上典型应用。

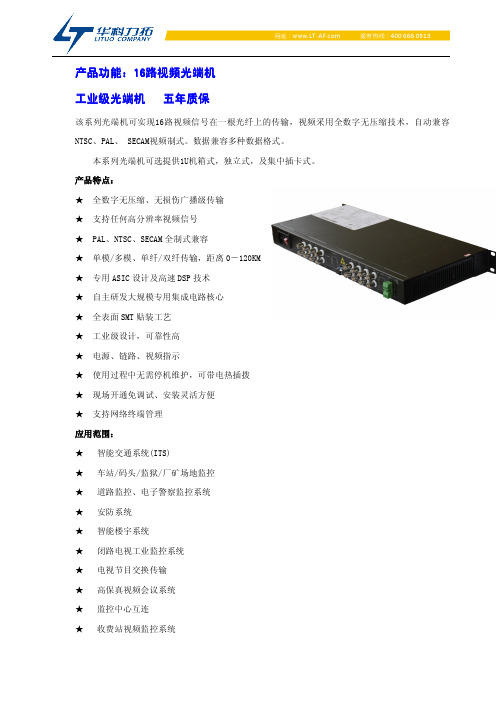

产品功能：产品功能：161616路视频光端机路视频光端机工业级光端机五年质保该系列光端机可实现16路视频信号在一根光纤上的传输，视频采用全数字无压缩技术，自动兼容NTSC、PAL、SECAM视频制式。

数据兼容多种数据格式。

本系列光端机可选提供1U机箱式，独立式，及集中插卡式。

产品特点：★全数字无压缩、无损伤广播级传输★支持任何高分辨率视频信号★PAL、NTSC、SECAM 全制式兼容★单模/多模、单纤/双纤传输，距离0－120KM★专用ASIC 设计及高速DSP 技术★自主研发大规模专用集成电路核心★全表面SMT 贴装工艺★工业级设计，可靠性高★电源、链路、视频指示★使用过程中无需停机维护，可带电热插拨★现场开通免调试、安装灵活方便★支持网络终端管理应用范围：★智能交通系统(ITS)★车站/码头/监狱/厂矿场地监控★道路监控、电子警察监控系统★安防系统★智能楼宇系统★闭路电视工业监控系统★电视节目交换传输★高保真视频会议系统★监控中心互连★收费站视频监控系统★高速公路视频监控系统★机房监控系统视频指标视频信号制式：PAL/NTSC/SECAM视频带宽：8MHz视频输入/输出阻抗：75Ω视频输入电平：1Vp-p±0.2V视频输出电平：1Vp-p±50mV视频量化等级：8bit过载电压： 1.5Vp-p微分增益：＜0.1%微分相位：＜0.4°信噪比：≥66dB误码率：≤10-9场倾斜：＜0.5%视频接口：BNC连接器数据指标数据格式:RS-485RS-422、RS-232、TTL、曼彻斯特码可选传输速率:0-2Mbps误码率:<10-10连接方式:压线端子工作模式：单工/半双工/全双工通信方式：支持正向，反向或双向通信协议：全透明支持任意RS-232.RS-485.RS-422协议光学指标：物理接口FC/PC（常规）支持多种跳线转接传输距离单模：0-20Km（标配）、0-40Km、0-60Km、0-80Km、0-120Km、多模：0-3Km光发射波长：多模：850/1310nm，单模1310/1550/1470-1610nm 最大链路衰减：10db/15db/20db/25db/30db光纤种类：多模62.5/1215um.单模9/125um工作环境：工作温度：-40℃～+75℃储存温度：-50℃～+85℃环境湿度：10%～95%RH，无冷凝感应：EN50130-5，1995潮热：BS2011外壳材料：铝合金机房接地电阻：≤5Ω。

1、SGN系列数字视频光端机1.1产品概述SGN系列数字视频光端机采用全数字无压缩技术和国际最先进的数码视频及超高速光纤传输技术，可将1—64路视频及多路音频、数据、以太网、电话等信号在单芯或双芯光纤上同时无失真、高质量传输，大大节省了用户设备投资成本，提高了光缆利用率。

SGN系列数字视频光端机采用模块化、结构化设计，用户可根据现场具体情况灵活选择或定制配置，同时可向用户提供OEM供货方式。

SGN系列数字视频光端机因其具有性能价格比高、动态范围宽、体积小、使用方便、能适应多种复杂环境等特点，目前已广泛应用于交通、公安、海关、大型厂矿的监控及视频传输系统等诸多领域。

1.2产品特点：◆ 自动兼容PAL、NTSC、SECAM视频制式◆ 支持任何高分辩率视频信号◆ 全数字无压缩、无损伤广播级传输◆ 无模拟调频、调相、调幅光端机的交调干扰◆ 广播级质量视频信号和多路单、双向RS232、RS422、485◆ 单模光纤传输，距离5-80Km，最大传输距离可达100Km◆ 支持视频无损再生中继◆ 先进自适应技术，使用时无须调节◆ 同时支持视频、数据、以太网、电话语音并行传输◆ 超高速光纤传输技术◆ 全部采用SMD表面贴封技术◆ 发送机与接收机无须配对使用◆ 工业级设计，可靠性高◆ 支持用户定制及OEM方式◆ 可用选独立式或机箱式安装方式1.3技术标准：1.31视频接口标准◆ 视频输入/输出阻抗：BNC 75Ω非平衡接口◆ 视频带宽：8MHZ◆ 误码率：10-9◆ 视频输入/输出电压：典型峰-峰值1Vрр，最大1.5 Vрр◆ 视频数码位宽：8/10/12比特◆ 微分增益：≤1%◆ 微分相位：≤0.7°◆ 场倾斜：<0.5%◆ 信噪比：65dB（加权）◆ 平坦度：≤ 1 dB◆ 视频编码： 10位线性PCM编码◆ 采样速率： 15MHz高速采样◆ 视频分辨率： 530线◆ ?视频制式： PAL/NTSC/SECAM◆ 输入/输出信号：1.0Vp-p1.32数据接口标准◆ 物理接口：屏蔽超5类RJ-45座，工业标准接线端子◆ RS232速率：DC 0～300Kbps、RS232、RS422或TTL（开关选择）、RS-485 ◆ RS-422/485速率： DC 0～300Kbps◆ RS-422/485距离： 0～1200米◆ RS-422/485协议：支持任意RS-485/422协议1.33音频接口标准◆ 音频输入/输出阻抗：600Ω平衡/非平衡接口，工业标准接线端子◆ 音频输入/输出电平：典型0dBm◆ 采样频率：48KHz或96KHz◆ 音频数码位宽：８／１６／３２比特◆ 信噪比：〉90dB1.34以太网接口标准◆ 物理接口：屏蔽超5类RJ-45座◆ 支持协议：IEEE 802.3 10Base-T 10M、10/100M以太网标准◆ 工作方式：全双工或半双工1.35光纤接口标准◆ 物理接口：FC/PC、ST/PC、SC/PC◆ 光纤种类：单模单纤或单模双纤◆ 传输距离：单模：5-80km◆ 光路允许损耗：单模1310nm LD ：25dB～30dB单模1550nm LD ：35dB～40dB1.36工作环境◆ 工作温度：-45℃～85℃◆ 湿度：0～95%不结霜◆ 储藏温度：-40℃～+80℃◆ 输入电压：交直流220V、直流-48V、+24V、+12V、+5V可选。

16路PCM磁石电话光端机产品概述：AOK-PCM16系列电话光端机可通过光纤传输16路磁石电话和1路百兆以太网，设备采用的专用数字复接芯片，它将设备中的数字逻辑功能几乎全部集成，从而显著提高了产品的性能并降低了成本。

该设备整机性能优良，工作稳定可靠，功耗低，集成度高，体积小，易于安装维护。

奥科通信是国内最早生产电话光端机的厂家之一，全系列均为我公司自主研发。

我公司拥有核心技术，使用PCM脉冲编码调制技术，语音音质清晰，通话稳定可靠，每路语音信号都有三级过流过压保护单元，区别于用视频光端机的通道生产出来的语音不清晰、通话不稳定的毛病。

应用领域政府单位、电力、公安、部队、民航、海事、矿山、高速公路等各大专网或公共网络中。

成功取代了部分大对数电缆的传输，使用光纤传输更方便，更节约成本。

产品特点标准的RJ11接口支持单纤或双纤。

无压缩，语音质量好。

语音接口支持来电显示和提供反极信号、19英寸1U标准机架，安装操作方便。

完善的状态显示功能，便于维护管理。

技术参数：电话电话通道：16FXS振铃电压：75V振铃频率：25HZFX0振铃检测电压：35V振铃检测频率：17HZ-60HZ阻抗: 600Ω插入损耗:-3±0.75dB频率特性:300～ 3400Hz(-0.6～+3dB)串音衰耗:≥65dB物理接口:RJ11以太网以太网协议： 符合IEEE802.3u协议传输速率: 0-100Mbps自适应物理接口: RJ45光接口：比特率:155Mbps ±20ppm线路码型:NRZ+扰码光波长：850nm、1310nm、1550nm发送光功率:-12dB- +3dB接收灵敏度:-30dB- -20dB物理接口:FC（SC/ST可选）电源局端：3A、5VDC用户端：3A、5VDC环境特性工作温度 -40℃~+75℃储存温度 -40℃~+85℃工作湿度 0~95%无冷凝可靠性平均无故障工作时间（MTBF） 大于10万小时 应用组网拓扑图订购指南：设备名称设备型号光纤指标16路电话光端机AOK-PCM16 0-20KM FC/UPC接口16路电话光端机+1路以太网AOK-PCM16-E 0-20KM FC/UPC接口。
