视频光端机说明书

数字视频光端机用户手册目 录第一章概述 (1)1.1 前言 (1)1.2 技术指标 (1)第二章安装和使用 (3)2.1 拆箱 (3)2.2 电源 (3)2.3 视频光端机发送机 (3)2.3.1 发送机前面板2.3.2发送机后面板2.4 视频光端机接收机 (5)2.3.1 接收机前面板2.3.2接收机后面板2.5 设备安装 (7)第三章技术支持 (8)附录：机架的使用第一章概述1.1前言数字视频光端机采用先进的FPGA技术，可以将视频、数据、音频、以太网等多种信号一体化远距离光纤传输。

传输通道采用模块化设计，可根据用户的实际需要进行配置，灵活实现各种组网方案。

视频信号与PAL,NTSC等全制式复合视频信号兼容。

光通道采用全数字技术，提供千兆位传输平台，标准配置的传输距离为20Km。

可以根据客户需要，采用进口光模器件，最大无中继传输距离能达到120Km。

设备面板提供丰富的状态指示灯，可直接检测设备的工作状态。

数字视频光端机是系列设备。

独立式设备分为发送机和接收机。

每个系列有1-16路视频和多路数据的多种组合。

所有独立式设备使用方法基本相同，仅接口位置和数量有所差异。

本说明书以4路视频光端机为例加以描述，其它机型均可参照本册。

1.2技术指标视频端口特性通道数：1-16物理接口：BNC 75-5座MHz视频带宽:5-10M视频码位: 10Bit信号制式：PAL/NTSC/SECAM加权信噪比： 67dB输入输出阻抗：75Ω(不平衡)输入输出电平：1Vp-p (峰- 峰值)微分增益：〈1%微分相位：〈1°运行模式：单向/双向光纤端口特性物理接口：FC/PC，SC/PC，ST/PC光纤种类：单模/多模，单纤/双纤传输波长： 1310nm(1550nm)传输距离：多模 0~3km单模 0~20km，0~60 km，0~100 km，0~120 km 光学动态范围： 12dB光学允许最大链损： 10dB数据端口特性（可选）物理接口：四芯工业端子接口数量：1~4路（可选）接口信号： RS-485/RS-422/RS-232通信速率： 0~256Kbps线路编码： NRZ误码率：≤10-9音频端口特性 （可选）物理接口：四芯工业端子阻抗： 600Ω电平： 0 dBm频率：10Hz~20KHz；位宽：10Bit开关量特性 （可选）物理接口：四芯工业端子模式： 常开或者常闭输入： 无源接触点或者TTL电平输出：继电器触点语音端口特性（可选）物理接口：RJ11以太网端口特性（可选）物理接口： 100 BaseT(UTP)；屏蔽RJ-45 标准： IEEE802.3/IEEE802.3u工作方式：全双工/半双工数据速率：10M/100M工作环境环境温度：-20℃～+75℃贮存温度：-40℃～+125℃相对湿度：0～95%(无冷凝结)额定供电电压： 220V(交流)第二章安装和使用本章介绍数字视频光端机的前后面板、指示灯、开关、接口以及连接电缆。

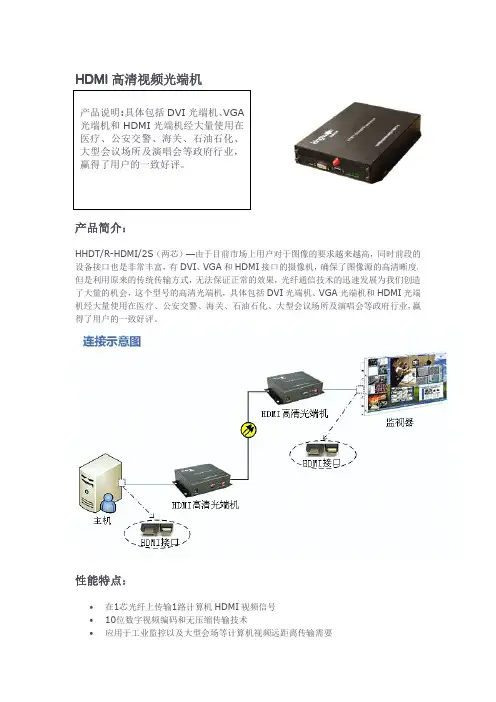

HDMI 高清视频光端机产品简介：HHDT/R-HDMI/2S （两芯）—由于目前市场上用户对于图像的要求越来越高，同时前段的设备接口也是非常丰富，有DVI 、VGA 和HDMI 接口的摄像机，确保了图像源的高清晰度，但是利用原来的传统传输方式，无法保证正常的效果，光纤通信技术的迅速发展为我们创造了大量的机会，这个型号的高清光端机，具体包括DVI 光端机、VGA 光端机和HDMI 光端机经大量使用在医疗、公安交警、海关、石油石化、大型会议场所及演唱会等政府行业，赢得了用户的一致好评。

性能特点：•在1芯光纤上传输1路计算机HDMI 视频信号•10位数字视频编码和无压缩传输技术•应用于工业监控以及大型会场等计算机视频远距离传输需要•严格的物料选择和质量控制确保产品高品质和高可靠•可选的VGA/RGB,DVI接口，支持高保真立体声音频和RS232/485数据通道•电源和其它参数指示LED可监视系统状态•紧凑的尺寸•优异的性价比•SMT表面贴装技术•同时可以支持4U机箱、1U机箱和独立式结构•低功耗和即插即用的免调试安装规格参数：1、视频•通道数量:1•视频规格:HDMI•输入电平:1Vp-p•输出电平:1Vp-p•带宽(-3dB):300MHz•数码位宽:10bit•分辨率:VGA640x48060、70、75、85HzSVGA800x60060、70、75、85HzXGA1024x76860、70、75、85HzSXGA280x102460、70、75、85HzUXGA1600x120060Hz1920x108050/60Hz接口:HD-15（VGA、DVI可选）2、电源及环境指标•独立式功率:5W•插卡式功率:5W•电源适配器:220VAC to12VDC/1A•工作温度范围:-40°C to+70°C•相对湿度:<95%(无冷凝)3、电源及环境指标•独立式尺寸(mm):184L x140W x45H•插卡尺寸(mm):260L x173W x40H•独立式重量(kg):2.0•插卡重量(kg):1.54、光学•波长:1310/1550nm•光纤类型:单模•最大链路损耗:12dB（更大可选）•输出光功率:–5~–10dBm•接收灵敏度:-18dBm•连接器FC/PC(SC或ST可选)应用场合：电视演播现场转播搜索关键词：光端机、视频光端机、数字视频光端机、数据光端机、广播级视频光端机、SDI数字标清光端机、ASI数字标清光端机、TS流光端机、HD-SDI数字高清光端机、AES光端机、AES\EBU数字音频光端机、VGA视频光端机、DVI视频光端机、HDMI光端机、HDMI 视频光端机、HDMI高清视频光端机。

8路数字视频光端机16路数字视频光端机-------------使用说明书北京海视科技有限公司声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。

北京海视科技有限公司在编写该手册的时候已尽最大努力保证其内容准确可靠，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。

北京海视科技有限公司地址：北京市海淀区复兴路40号铁建大院3号楼客户服务邮箱：E-Mail:****************HS8V8A8(R)系列点对点8路视频光端机是一款采用先进的数码视频光纤传输技术、将8路视频信号在单芯光纤上进行高质量传输的高性价比产品。

由于HS8V8A8(R)系列视频光端机采用的是全数字无压缩技术，因此能支持任何高分辨率运动、静止图像高质量传输；HS8V8A8(R)系列视频光端机具有不受环境干扰影响、传输质量高、能长期稳定的工作、安装和维护都很简单、无需调试等特点。

HS8V8A8(R)系列视频光端机可提供6.5M视频带宽。

HS8V8A8(R)系列数字光端机同时提供了台式和工业机架式（4U）结构，方便用户安装，用户可根据现场的具体情况灵活选择，同时可向用户提供OEM供货方式。

►独立研发设计，具有很高的性价比►最大支持8路视频、8路双向音频、8路双向数据、一个10Base-T通过一根或两根光纤连接►8/10bit数字视频编码►兼容PAL、NTSC、SECAM视频制式►全数字无压缩传输►无模拟调频、调相、调幅光端机的交调干扰►FC/SC光接口►表面贴装技术►单、多模光纤传输，距离0-80KM►安装完成后无需调试►维护简单►采用了模块化的结构，功能扩展容易►无电磁干扰（EMI）、射频干扰（RFI）►工业级设计，安全可靠►独立式或4U插卡式►支持用户定制及OEM方式视频指标：视频通道数：8路视频输入/输出阻抗：BNC 75Ω非平衡接口视频输入/输出电压：典型峰-峰值1Vрр视频带宽：6.5MHZ视频数码位宽：8比特微分增益：<1%微分相位：<0.6°场倾斜：<0.5%信噪比：65dB数据接口：数据通道数：1-8路双向物理接口：工业标准接线端子RS232速率：DC-115.2KbpsRS-422/485速率：DC-115.2kbpsRS-422/485距离：0—1200米RS-422/485协议：透明支持任意RS-485/422协议音频接口：音频通道数：1-8路音频输入/输出阻抗：工业标准接线端子音频输入/输出电平：典型0dBm频率响应：10HZ-20KHZ音频数码位宽：16比特信噪比：86dB以太网接口：物理接口：屏蔽超5类RJ-45座支持协议：IEEE 802.3 10Base-T 10M、10/100M以太网标准工作方式：全或半双工光纤接口：物理接口：FC/PC、ST/PC、SC/PC光纤种类：单模/多模光纤，单纤或双纤传输距离：多模0-1km，单模：0-20km，0-40km，0-60km 电源：输入电压：交流220V/直流+5V电磁兼容：辐射：EN50081-1，EN55022-B，CE，FCC 磁化率：EN50130-4，EN50028-1物理特性：工作温度：-20ºC～75ºC 湿度：0～95%不结凝感应：EN50130-5，1995潮热：BS2011外型尺寸：227×176×65（L×W×H），不含安装固件外壳材料：铝合金外壳颜色：银色拉丝最大重量：1.4KgPOWER：电源指示灯ERR：出错指示灯LINK：光纤连接指示灯RUN：系统运行指示灯连接以太网交换机时用“直连线”，终端设备互连时用“交叉线”。

OMATE DIGITALOmate 数字视频光端机产品介绍Omate 数字视频光端机是充分利用了光通信抗干扰性强、高带宽、低损耗、保密性好等优势，将音视频、数据等信号经过调制及复用后直接通过光纤进行远距离传输的视频传输设备，在视频传输与监控领域有着非常广泛的应用。

北京欧迈特数字技术有限责任公司自主研发生产的Omate 系列数字视频光端机，采用最新的数字编码技术，可将视频、双向音频、双向异步数据、以太网信号和电话信号任意组合，在一芯光纤上同时传输。

它支持多模或单模光纤传输，提供盒式或机架式安装。

由于采用了无损伤的逐帧编码技术，图像还原质量高，而且价格低廉，具有其他厂家光端机难以比拟的配置灵活性和高度集成性。

是模拟视频光端机和进口数字视频光端机的最佳替代品。

认证信息ISO9001:2000通过交通、公安行业权威机构检测设备特色相对于市场上同类产品，Omate 数字视频光端机具有以下独创性：●视频质量广播级，音频质量CD 级8/10bit 数字编码，实时数字视频传输，视频传输标准超过EIA RS-250C 短程视频传输要求，在全程传输过程中视频信噪比>67dB ；音频采用18bit 数字编码采样，音频信噪比>85dB ；●独特的视频数字编码和信道控制技术线路编码及控制电路采用纯硬件实现；采用独特的线路编码方式和信道控制技术，摒弃了传统的帧结构方式；采用专用光收发芯片，增加了光传输链路的稳定性；OMATE DIGITAL●可以传输多种数据通讯格式，包括以太网传输Omate 数字视频光端机不但可以传输多路视频、音频和数据，还提供以太网传输通道，使用户在建设视频传输网络的同时，也建设了以太网的连接通道。

●符合苛刻的野外工作条件Omate 系列产品可在环境温度-35℃～+75℃、工作湿度5～95%（无凝露）的状态下正常工作，具备防尘、防盐雾、防酸雾等性能，完全适用于工作条件更苛刻的野外环境。

●具备NMS （网络管理系统）功能欧迈特公司的NMS 智能监测设备的重要参数，NMS 可自动发现故障并及时告警。

数字视频光端机说明书(使用前先阅本说明书)亲爱的用户：衷心感谢您购买本公司传输产品！为了您的工作能够更加顺利地推进，我们郑重建议您：在动手连接、操作本产品前，务必仔细阅读本说明书，并特别留心其中的各项注意事项。

安全注意事项为避免人身伤害或对本产品以及与之相连接的其它产品造成损坏，请特别留心以下安全注意事项：务必按规定使用本产品以防止发生各种潜在的伤害！注意：●电源电压。

本机只能用于电源为交流100~220V±20%/50Hz的地区，请勿在其它地区使用。

●使用恰当的电源线和电源。

必须使用本产品随机配备的电源线或其它具有机壳保护接地端的合格电源线；与电源线匹配的电源插座的保护接地端必须良好接地。

●注意产品接地。

本产品接地是通过电源线中的接地导体。

为避免电击，电源线中的接地导体必须与大地良好连接。

在连接本产品各光电端口之前，务必确保产品已经妥善接地。

●留心所有端口的极限值。

为避免火灾或电击，在连接本产品前，请留心本产品机身以及本使用手册中所标注的所有极限值或相关标志。

●使用规定的保险管。

●不要冒险操作。

当您怀疑本产品工作不正常时，请向本公司专业服务人员咨询，不要冒险继续操作。

●震动和碰撞。

本机内含精密光学部件，请避免剧烈振动和碰撞。

●请勿打开外盖或擅自进行修理。

本产品机壳内没有用户可维修的部件，产品维修只能由本公司或经本公司授权的专业维修人员进行。

用户自行开盖被视为自动放弃产品保修权利。

警告：●本产品为ⅢB类激光装置。

本机内有人眼不可见的激光辐射，使用不当时可能对人眼及皮肤造成生理性伤害。

本机加电后，严禁用肉眼直视本机光纤输入输出端口或与这些端口相连接的光纤活动连接器端面。

也要避免将激光对准易燃易爆物品，以防止引起火灾。

●本产品对静电敏感。

在接触产品电气接口前务必保证静电释放●为避免发生火灾或触电事故，请勿让本产品淋雨或受潮。

●不要在潮湿环境进行操作。

●严禁开盖操作。

●保持产品表面清洁、干燥。

产品使用说明书视频光端机(TF-32V4D4A1E)一、简介TF-32V4D4A1E数字光端机采用全数字通信方式，可在一根光纤上同时传输32路正向视频、4路RS-485(或RS-232)双向数据、4路音频(或话路)和1路以太网。

视频采用非压缩数字视频编码，视频格式兼容PAL、NTSC、SECAM制式，能提供广播级的图像质量。

该产品既具有数字传输方式高质量、长距离的优点，又具有价格低廉的优势，是理想的远距离光纤传输设备。

二、光纤视频监控系统主要应用对交通运输部门（如城市交通、高速公路和铁路）的监视、控制和管理对军事重地实行监视、控制和报警对军事阵地实行可视化指挥监控对工业生产过程的监视、控制和管理对工厂、煤矿、石油等部门实行安全防盗和防火监视和报警对机要部门（如档案室、文件室、金库和保安等）的监视、控制和报警对高层建筑、智能大厦、大型商场的监视、控制和报警三、产品特性标准19寸2U机箱。

单模单纤传输视频、音频/话路、数据信号 全数字无压缩式光纤传输兼容PAL、NTSC等多种制式的视频传输半双工/全双工数据通讯双向音频或话路音频/电话、以太网为可选式插卡（可选接口），方便用户选用 工业级设计，可靠性高全表面贴装技术四、技术指标1、视频指标输入输出电平：1Vp-p输入输出阻抗：75Ω微分增益：<1%微分相位：<1°加权信噪比：>70dB视频带宽：2Hz～8MHz抽样频率：13.5MHz量化等级：8/10bit2、音频指标（可选接口）输入电电压：1Vp-p输出入阻抗：600Ω，非平衡音频带宽： 300Hz～3400Hz抽样频率: 8KHz3、话路接口（可选接口）接口形式：自动（FXS）、交换（FXO）取样频率： 8KHz编码：A律比特率： 64Kbit/s环路最大阻抗：2000Ω有效传输带宽：300－3400HZ/600Ω空闲信道噪声：＜－67dB铃流电压：25±3Hz，75±15V净衰减频率：满足ITU-T建议要求；空闲话路噪声：不超过-65dBm0p路际串话：不超过-65dBm0振幅特性：满足ITU-T建议要求总失真：满足ITU-T建议要求4、数据指标传输速率：0～115.2Kbps误码率：<10-9数据格式：RS-232/RS-485/RS-422可选工作方式：半双工/全双工可选5、 LAN接口（可选接口）标称速率：10/100M b it/s自适应；接口规程：符合IEEE-802.3u标准；接口类型：RJ-45；支持透传VLAN功能；6、光路指标光接口：FC/PC传输距离：20Km(基本型)工作温度：-25°～ +70°五、外部特征与使用方法1、指示灯(4个LED显示区，每个LED显示区包含16LED)LED1: 电源指示，灯亮为正常。

CA201JMT/R 视频光端机使用 手 册目录第一章概述1.1简介 ------------------------------------------------------------------３1.2技术指标 ------------------------------------------------------------------３1.3电源和环境要求 ------------------------------------------------------------------ 4 1.4 协议与有限责任保证 ------------------------------------------------------------------ 4第二章安装与面板说明2.1 打开包装-------------------------------------------------------------------5 2.2 面板说明 -------------------------------------------------------------------5 2.3 安装注意事项 -------------------------------------------------------------------7 2.4 安装示意图 -------------------------------------------------------------------8第三章设置与应用3.1 开关及设置 -------------------------------------------------------------------9 3.2 典型应用 -------------------------------------------------------------------10第四章附录4.1产品安装尺寸-------------------------------------------------------------------111．1简介CA201JMT/R采用专用ASIC设计及高速DSP技术、无损伤广播级传输方式，将远端网络分中心的1路双向音频信号以及远端监控中心或网络分中心的1路电话语音信号、1路以太网信号通过光纤上高质量、无损长距离传输。

数字视频光端机 说 明 书
1 概述 本使用手册使用于本系列各型号数字光端机。 本使用手册对数字光端机的技术特点、 工作环境、 安装、连接、调试、使用个日常维护等方面作了详细介绍。 1.1 术语 光发射机：是针对视频信号的传输而定义，是指与视频信号源（一般是摄像机）直接进行电连 接并将该视频信号通过光纤发送到远端的光端设备，它在系统中一般被置于前端。 光接收机：是针对视频信号的传输而定义，是指与远端光发射机通过光纤传输过来的视频信号 接收下来并馈送给与其直接进行电连接的视频显示或视频处理设备（一般是监视器 或矩阵）的光端设备，它在系统中一般被置于中心端。 正 反 向：是指与视频信号相同的传输方向，通常为从前端向中心端的传输方向。 向：是指与视频信号相反的传输方向，通常为从中心端向前端的传输方向。
1.2 产品特点 本系列数字光端机（以下简称本产品或光端机）是一系列全数字化的高速光纤传输产品。它使 用了先进的高速光纤通信技术、 数字视频技术和数据通信技术， 并采用高可靠性的大规模专用集成 电路和表面贴装工艺，是当前使用于远程高分辨率实时视频监控的最先进的传输产品之一。 本系列产品均由光发射机和光接收机组成， 最多可同时传输 4 路正向视频信号或 4 路高保真音 频信号、2 路高速异步数据信号。 本产品主要技术特点包括： 工业级设计、SMT 工艺 全数字光纤传输平台、同平台多业务灵活配置 自主知识产权大规模专用集成电路核心 单纤传输，可选双纤 PAL/NTSC/SECAM 全制式兼容，演播级传输质量 异步数据传输速率可达到 128Kbps 以上 RS-485 接口支持全双工/半双工模式 卡片集中式支持 SNMP 网管，可查看本远端视频及数据口的状态 1.3 产品应用范围 监控中心互连 智能交通系统（ITS） 高速公路视频监控系统 收费站视频监控系统 电视节目交换传输 高保真视频会议系统 闭路电视工业监视 安防系统 1.4 产品装箱清单 一套光端机由光发射机、 光接收机组成。 光发射机、 光接收机机身上贴有产品名称和条形编码。 如光发射机和光接收机均为台式设备时，放置在同一个包装箱内，内装有： 光发射机 光接收机 电源适配器 1端 1端 2只

线。 正确的信号线连接。用户在连接时请最好使用原厂配备的辅配件。如用户
做特殊连接时请注意针脚分配要求。 请勿打开机壳，请勿在无设备盖板时操作。如盖板或面板已卸下，请勿操
作本产品。 避免接触裸露电路。产品加电时，请勿接触裸露的接点和部件。 在有可疑的故障时请勿操作。如怀疑本产品有损坏，请联络我公司授权的
FIBER
前面板示意图
12345
DC 5V
面板指示灯状态说明
PORT 1 后面板示意图
-
+
指示灯
功能(适用范围:数字视频光端机 1 路和 2 路迷你型系列产品)
P（POWER）（红色） 电源指示灯，该灯亮表示电源接通（发射机和接收机功能相同）
R（RUN）（绿色） 运行灯，通电系统运行正常时该灯闪烁（发射机和接收机功能相同）
以下情况不属于保修条件：
接入非本公司提供的专业电源造成的损坏，如电压过高、极性 接反等；不符合环境使用条件；不依说明书操作；
因错误使用或疏忽而造成的损坏；因其它意外（如雷击、进水、 火灾等）以及一切人为因素造成的损坏等！
-2-
深圳市宙斯盾科技有限公司
使用目录

要
求 储存温度
相对湿度
DC+5V/2A/4A AC90-260V 输入
-40 ~ 85℃ -50 ~100℃ 5% ~ 90%不冷凝
我公司建议通常不使用多模光纤传输，其扩容性不好；尽量使用单模光纤
传输，价格便宜，传输距离远，扩容方便。
2. 视频接口 视频输入/输出阻抗 视频输入/输出电压 视频带宽 视频数码位宽 微分增益 微分相位 场倾斜 信噪比
-9-
深圳市宙斯盾科技有限公司

支持协议 接口速率 通讯工作方式

视频光端机说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】产品简介及设计体系随着光纤的广泛应用，特别是近年来，光纤传输设备稳定性及可靠性的优势越来越突出，而且价格不断降低，数字视频光端机凭借其可靠性、灵活性、安全性的特点，赢得越来越多的客户的青睐。

本系列数字视频光端机，采用完全具有自主知识产权的集成电路，模块化设计，更加适合于各个领域的视频监控以及高可靠性的数据传输。

产品型号纯视频数字视频光端机OVD10 1路视频OVD20 2路视频OVD40 4路视频OVD80 8路视频OVD160 16路视频带1路反向数据的数字视频光端机OVD11 1路视频 + 1路反向数据OVD21 2路视频 + 1路反向数据OVD41 4路视频 + 1路反向数据OVD81 8路视频 + 1路反向数据OVD161 16路视频 + 1路反向数据带1路双向音频的数字视频光端机OVD10-1A 1路双向视频 + 1路双向音频带1路双向音频和1路开关量的数字视频光端机OVD10-1A1K 1路双向视频 + 1路双向音频 + 1路开关量带1路以太网、1路反向数据和1路双向数据的数字视频光端机OVD12-1IP 1路视频 + 1路RS485反向数据 +1路双向RS232数据 + 1路以太网目录一、产品特点 ............................................二、产品结构及接口部件名称...............................产品结构........................................................常见面板标识....................................................接口部件的类型和定义 (5)三、设备安装 (5)四、典型应用 (6)五、主要技术参数 (7)视频参数 (7)数据指标 (8)光学参数 (8)主要指标 (8)电源以及外观参数 (8)六、常见故障 (8)七、注意事项 (9)八、售后服务 (9)一、产品特点主要特点：支持多模光纤传输支持单模光纤传输支持光纤传输提供常用的FC/SC/ST光纤接口单纤传输技术采用标准的WDM和CWDM技术定制的光纤传输器件，提供更加适合的速率和带宽视频完全兼容PAL、NTSC、SECAM制式可以应用于上下波分复用的光纤链路上二、产品结构及接口部件名称2.1 产品结构本系列光端机由以下部分组成：光端机接收机，光端机发射机，光端机电源2.2 常见面板标识图2-1：OVD11数字视频光端机前后面板标识图2-2：OVD21数字视频光端机前后面板标识图2-3：OVD41数字视频光端机前后面板标识图2-4：OVD81数字视频光端机前后面板标识图2-5：OVD161数字视频光端机前面板标识图2-6：OVD10-1A数字视频光端机前面板标识图2-7：OVD10-1A1K数字视频光端机前面板标识图2-8：OVD12-1IP数字视频光端机前面板标识2.2.1面板指示灯状态PWR：电源指示灯：常亮，表示电源工作正常；不亮，请检查供电。

数字视频光端机说明书目录第一章产品简介 2§1.1 功能 2§1.2 主要特点 2§1.3 参数及指标 3§1.4 工作条件 5§1.5 外形尺寸 5§1.6 包装 5第二章安装说明 6§2.1 前后面板分布 6§2.2 指示灯 7§2.3 电源部分 8§2.4 光接口 8§2.5 视频信号接口 8§2.6 异步数据接口(可根据需求定制为不同数据类型) 8第三章安装步骤第一章产品简介§1.1 功能数字光端机（以下简称本产品或光端机）是一系列全数字化的高速光纤传输产品。

它使用了先进的高速光纤通信技术、数字视频技术和数据通信技术，并采用高可靠性的大规模专用集成电路和表面贴装工艺，是当前使用于远程高分辨率实时视频监控的最先进的传输产品之一。

本系列产品均由光发射机和光接收机组成，最多可同时传输1路演播级正向视频信号、1路双向高速异步数据(正向和反向)信号。

§1.2 主要特点工业级设计、SMT工艺ν全数字光纤传输平台、同平台多业务灵活配置νν可提供台式，集中插卡式机架2种方式自主知识产权大规模专用集成电路核心ν单纤传输，可选双纤νν PAL/NTSC/SECAM全制式兼容，演播级传输质量提供双向异步数据(正向和反向)νν可提供1路异步数据，传输速率可达到115.200Kbps以上异步数据可为RS232/RS485/RS422/ν Manchester码§1.3 参数及指标光纤接口ν接口 FC传输距离 0~20Km(单模光纤,标准型)0~60Km(单模光纤,长距型)0~120Km(单模光纤,超长距型)0~2Km(多模光纤,标准型)注意: 传输距离与实际使用光纤的损耗以及其它影响光纤线路质量的指标有关,因此实际传输距离可能全与本项指标有出入.。

视频ν通道数：正向1路信号制式： PAL/NTSC/SECAM标称输入输出电平： 1VP-P标称输入输出阻抗： 75Ω每通道带宽： 6.5MHz抽样频率： 16.5MHz量化等级： 8-10bit微分增益： 1%（典型值）微分相位： 1˚（典型值）加权信噪比(8bit)： 70dB（典型值）色亮度延时差： 10ns（典型值）色亮度增益差：±10%（典型值）异步数据ν接口类型： RS232/RS485/RS422/ Manchester码工作模式：全双工/半双工通讯速率： 300~115.200Kbps误码率：<1×10 -9数据连接器：RJ45§1.4 工作条件电压： AC180V ~ 240V；DC –48V；DC +24V功耗：≤5W工作温度： -20°C~70°C贮存温度： -40°C~85°C相对湿度： 95 %无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

DT/RHDMI-S高清HDMI光端机说明书【产品概述】HDMI光端机采用先进的非压缩数字高清视频和高速数字光纤传输技术，可以轻松地将计算机主机、高清视频信号源、高清DVD/DVR等设备输出的各种分辨率的HDMI高清信号长距离传输到远端。

突破了高清视频信号只能用短距离电缆传输的限制，大大延伸了高清视频信号的应用范围和连接距离，使得高清视频广域传播、发布。

【产品特点】◆全数字、无压缩、高清光纤传输◆支持1路HDMI高清视频传输◆兼容支持HDMI 1.3b标准◆自动识别和配置各种显示模式◆支持16位色深视频信号，传输带宽高达10Gbps；◆像素时钟最大225MHz◆内置自动均衡和重定时功能，画面清晰稳定◆采用V-EDID技术，发射端支持EDID自我编程；◆支持HDCP协议，支持DDC2B协议；◆千兆光纤传输技术，大容量，易升级◆光纤WDM/CWDM/DWDM技术◆单、多模光纤传输◆无需软件设置，支持即插即用功能，支持热插拔◆适用于极高温和极低温等工业严酷环境◆全表面贴装技术◆工业级设计，可靠性高◆支持用户定制及OEM方式【视频特性】视频接口形式：HDMI视频输入/ 输出阻抗: 100 Ω(差分)视频信号格式: UXGA 1600x1200@60Hz；WUXGA 1920x1200@60Hz；HDTV： 1080P 2048x1080 @60Hz 数据速率: 5.4Gbps-10.2G信号电平: 800-1200mVp-p典型【接口特性】视频：HDMI光接口：LC/PC【工作环境】 (室外或室内均可)工作温度：-30℃～+ 70℃独立式：长X宽X高：116mmX110mmX25mm2U机架式：长X宽X高：482.6mmX235mmX89mm湿度：0～95%不结凝防护等级：通用工业标准或特殊指定供电方式：电压交直流220V/110V、+5V端口供电可选最大消耗功率：3W【应用特性】传输距离：光纤最远传输200公里常用标准：该款数字HDMI光端机通常应用单模光纤传输20公里，多模光纤传输最远500米，在光功率允许范围内视频质量与传输距离无关【包装清单】说明书保修卡合格证开关电源适配器产品设备壹本壹份壹份壹套壹套设备内置精密器件，请注意轻拿轻放，避免剧烈振动，以免影响设备性能。

高清SDI光端机详细说明书HD-SDI高清数字视频光端机采用先进的非压缩数字高清视频和高速数字光纤传输技术，将1.485Gbps的HD-SDI数字信号转换为光信号后可在光纤上传送1-20公里再恢复为电信号。

适合SDI视频监控和远距离视频采集。

该系列光端机性能稳定、画质清晰、稳定性高，并带LED状态指示，可直观地观察光端机的工作状态。

PE-TRV4DB0/1-SCCD/HD新一代全高清SDI光端机，能长距离传输最低143Mbps至最高达2.97Gbps的数字信号，大大延伸了数字视频信号的连接距离；内置高性能的电缆自动均衡器和时钟校时功能；采用全数字视频高保真技术，能支持高清晰度的运动、静止图像无失真在光纤上传输。

可广泛应用在指挥控制中心、医学影像处理、自动化控制中心及多媒体教学系统、安防监控、交通智能、智能小区、电力自动化、水利、石油、化工、航天、海关、机场、车站、港口码头、监狱、博物馆、展览馆、企业管理、生产自动化等诸多领域。

主要特性l SDI视频传输高稳定、超低延迟（趋近于0）l 支持RS485控制，对前端SDI动点实时掌控l 时钟恢复保障系统超高稳定性技术规格光路参数数量/类型单模单纤20KM光纤连接器类型FC传输功率-5dbm最大接收灵敏度-18dbm通用视频参数信号类型SD-SDI(270Mbps)，HD-SDI(1.485Gbps)视频增益18bit或10bit，分辨率支持情况如下：分辨率标清:480i， 576p高清：720p所有帧率，1080p@30以下所有帧率1080i@50fps， 1080i@60fps视频标准SMPTE 259M-C,SMPTE 292M,ITU-R BT.1120信号抖动容限0.4UI输入视频参数（发射机）数量/信号类型单根SD-SDI，HD-SDI数字分量视频连接器4个 BNC数据率270Mbps~1.485Gbps信号幅度0.8Vp-p阻抗75欧姆耦合类型AC耦合最大输入电缆长度(GB75-5或B8281)SD-SDI 150m,HD-SDI 100m注意：上述传输距离对于不同的SDI图像输出设备，不同规格的电缆，测试结果将出现差异视频输出参数（接收机）数量/信号类型单根SD-SDI，HD-SDI数字分量视频连接器4个 BNCRe-Clocking自动支持270Mbps及1.485Gbps信号幅度0.8Vp-p阻抗75欧姆数据参数反向4851路波特率9600bps及以下通用参数外部电源220VAC to 5VDC电源需求5VDC， 0.5A。

数字光端机使用说明（V1.1）本产品是一套数字光纤视频、数据传输系统。

它使用了成熟的光纤通信技术、视频技术和数据通信技术，并采用高可靠性的专用集成电路和表面贴装工艺，是当前适用于远程高分辨率实时视频监控的先进传输产品之一。

本说明书适用于1V1D2E可带网管系列产品。

面板示意图V1LKLPSYNP145123EthernetEthernet“POWER”：设备加电后该灯被点亮；“V1”：当有视频输入/输出时，该灯被点亮；“LK”：光端机收发两端的光纤连好后，该灯被点亮，说明该方向光路正常；该灯不亮或闪烁，说明该方向光路不正常；“LP”: 光端机收发两端的光纤连好后，该灯被点亮，说明双向光通道通信正常；该灯不亮或闪烁，说明双向通信不正常。

“SYN”: 光端机收发两端的光纤连好后，该灯被点亮，说明该方向通信正常；该灯不亮或闪烁，说明该方向通信不正常。

“P 1”: 为五芯的压接端子，用于传输2路RS485半双工异步数据。

“Ethernet”：均为以太网接口,用于传输10M/100M以太网信号。

端口连接视频连接：用带有BNC插头的75Ω同轴电缆将视频信号与光发射/接收机的视频输入/输出BNC插座相连接。

P口连接（2路RS485半双工异步数据）控控控控控控控控控12345GNDT/R+12345222控控控控2控控控控RS485T/R-控控2控控T/R+T/R-GNDT/R-T/R-外部数据发送设备（比如控制键盘）的数据输出端(TX+和TX-)应与光接收机P 口的1、2或3、4（T/R+和T/R-）端子直接相连，而外部数据接收设备（比如解码器或摄象机）的数据输入端(RX+和RX-)应与光发射机P 口的1、2或3、4（T/R+和T/R-）端子直接相连。

以太网连接：本产品收发端机上的RJ-45 Ethernet 端口均为MDI 接口，请选用符合标准的五类缆(CAT-5)连接线与本产品相连。

当将本产品上的以太网端口与以太网交换机等DCE 设备相连时，请使用直通连接线（即连接线两端插头的插针按顺序一一对应连接）；当将本产品上的以太网端口与PC 机等DTE 设备相连时，请使用交叉连接线（即连接线两端插头的插针按Pin1—Pin3，Pin2—Pin6交叉，其余4根插针仍然按顺序一一对应连接）。

1-8路视频光端机--------------------------------------------------------------------------------------------------------------------------------说明书目录目录----------------------------------------------------------------------------------------------------------------------1 安全使用须知---------------------------------------------------------------------------------------------------------2 产品概述---------------------------------------------------------------------------------------------------------------3 产品特点---------------------------------------------------------------------------------------------------------------3 技术指标---------------------------------------------------------------------------------------------------------------4 光学指标---------------------------------------------------------------------------------------------------------------4 视频指标---------------------------------------------------------------------------------------------------------------4 数据指标---------------------------------------------------------------------------------------------------------------4 一般指标---------------------------------------------------------------------------------------------------------------4 应用范围---------------------------------------------------------------------------------------------------------------5 光发射机面板说明--------------------------------------------------------------------------------------------------5 前面板说明------------------------------------------------------------------------------------------------------------5 后面板说明------------------------------------------------------------------------------------------------------------6 光接收机面板说明--------------------------------------------------------------------------------------------------6 前面板说明------------------------------------------------------------------------------------------------------------6 后面板说明------------------------------------------------------------------------------------------------------------6 自备电源说明---------------------------------------------------------------------------------------------------------7 安装说明---------------------------------------------------------------------------------------------------------------8 安装前说明------------------------------------------------------------------------------------------------------------8 安装顺序---------------------------------------------------------------------------------------------------------------8 连接示意图------------------------------------------------------------------------------------------------------------9 责任说明--------------------------------------------------------------------------------------------------------------10安全使用须知为了防止对您，他人财产造成损害，请您务必遵守下列事项：本设备在设计使用范围内具有良好的可靠性能，但仍应避免人为对设备造成的损害或破坏。

深圳市创凯电子有限公司FE（Fiber Extender）光纤传送器VGA/DVI/HDMI (VHD系列)视频光端机说明书目录------Index产品介绍 (4)应用领域 (4)产品规格 (5)货物清单 (5)安装调试 (6)指示灯说明 (7)保修及售后服务 (9)DVI光端机型号列表：感谢您购买了本公司的产品，我们公司始终以质量和服务拓展市场，以忠诚守信和客户合作，您的满意就是我们公司的成功。

为了方便正确地使用本产品，在使用前请仔细阅读说明书。

产品介绍本产品由发送器(标有Extender Sender字样)和接收器（标有Extender Receiver字样）组成，能通过单芯/双芯光纤把计算机主机的音频，视频，USB 接口延长到远端，用户可以在远端实时收听到电脑主机的图像和声音并使用电脑。

同时在电脑主机的近端，也提供了一个DVI接口，用户也可以在近端使用计算机。

本产品系列有24个型号（见例表）。

本产品支持VGA/DVI/HDMI高清音视频的实时传输:1920×1080@60Hz，最大传输距离可达2千米(多模)/20千米(单模)。

产品可应用在军事指挥与控制、公安指挥与控制、交警交通管理、能源电力供应行业、政府部门、医疗系统、商业展示、多媒体功能厅、公用事业等领域。

产品特点1，支持高清分辨率1920×1080@60Hz。

2，光纤传输距离最大可达2000米(多模)，光纤传输距离最大可达20千米(单模)。

3，单芯/双芯光纤传输，纯硬件设计，无需驱动、兼容任何系统，即插即用。

4，设备支持VGA/DVI/HDMI、USB口、audio、MIC接口。

产品规格.货物清单在您打开产品包装后，应该清点物品，如有遗失请与经销商联系，物品清单如下：✓一条VGA线(仅限制VGA光端机)两条HDMI/DVI线(仅限制DVI光端机)两条HDMI线(仅限制HDMI光端机)✓一条或两条2米长光纤测试跳线✓一条USB数据线✓两个5V/3A电源适配器✓一本使用说明书✓光端机发送器✓光端机接收器安装调试1.安装示意图2.安装步骤请检查一下线材是否齐全，把主机关闭状态，光纤是否为SC/FC的接口，然后开始进行安装调试：1.先用视频线把主机和发送器的视频接口连接。

深圳海视拓视频光端机产品说明书1数字视频光端机USER MANUAL用户使用手册2特别提示:◆为维护公司信誉, 我公司产品均贴有防拆标签,用户未经我公司同意, 不得拆开机器。

一旦防拆标签破损, 我公司将不再承担任何售后服务责任, 并保留公司知识产权受侵害的申诉权利。

◆在使用视频光端机时, 请特别注意防静电措施,以免损坏设备。

◆本公司保留对产品进行更改的权利, 如有更改,恕不另行通知。

以下情况不属于保修条件:◆接入非本公司提供的专业电源造成的损坏, 如电压过高、极性接反等; 不符合环境使用条件; 不依说明书操作;3因错误使用或疏忽而造成的损坏; 因其它意外( 如雷击、进水、火灾等) 以及一切人为因素造成的损坏等!使用目录一、概要........................................... 错误!未定义书签。

4二、一般安全性要求....................... 错误!未定义书签。

三、产品简介及应用领域 .............. 错误!未定义书签。

四、产品功能及特点....................... 错误!未定义书签。

五、技术标准和说明....................... 错误!未定义书签。

六、设备线路连接图....................... 错误!未定义书签。

七、使用注意事项........................... 错误!未定义书签。

八、常见故障分析与解决 .............. 错误!未定义书签。

九、常见故障处理........................... 错误!未定义书签。

十、服务承诺................................... 错误!未定义书签。

5。
