构造柱在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱。
为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。
近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。
从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。
与砖墙体要在结构工程有水平拉接筋连接。
如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。
与构造柱连接处的墙应砌成马牙槎，每一个马牙槎沿高度方向的尺寸不应超过300mm或5皮砖高，马牙槎从每层柱脚开始，应先退后进，进退相差1/4砖。
圈梁砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。
在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。
因为圈梁是连续围合的梁所以叫做圈梁。
圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。
按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）阶段时，应在洞口上部设置附加圈梁进行搭接补强。
附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.4 x7 {6 ]6 I! {* i+ w! a, r' S9 i圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。
一、圈梁圈梁的设置：砌体填充墙,当墙高度 >4m时,在墙高中部或门洞顶应设置与柱连接的通长钢筋混凝土水平系梁或圈梁,水平系梁与柱、剪力墙的拉结见图集 12G614-1第 10、14页;圈梁或现浇过梁与柱、剪力墙的拉结同水平系梁,但柱、剪力墙中的水平系梁预埋钢筋应改成同圈梁或现浇过梁的纵向钢筋;水平系梁用于非抗震区,抗震区采用圈梁,圈梁高≥120mm,配筋：6、7度纵筋≥4Φ10、箍筋Φ6250,8度纵筋≥4Φ12、箍筋Φ6200,9度纵筋≥4Φ14箍筋Φ6150;圈梁作用：1增强砌体房屋整体刚度,承受墙体中由于地基不均匀沉降等因素引起的弯曲应力,在一定程度上防止和减轻墙体裂缝的出现,防止纵墙外闪倒塌;2提高建筑物的整体性,圈梁和构造柱连接形成纵向和横向构造框架,加强纵、横墙的联系,限制墙体尤其是外纵墙山墙在平面外的变形,提高砌体结构的抗压和抗剪强度,抵抗震动荷载和传递水平荷载;3起水平箍的作用,可减小墙、柱的压屈长度,提高墙、柱的稳定性,增强建筑物的水平刚度;4通过与构造柱的配合,提高墙、柱的抗震能力和承载力;5在温差较大地区防止墙体开裂;圈梁的构造：1圈梁应连续设置在墙的同一水平面上,并尽可能的形成封闭圈,当圈梁被门窗洞口截断时,应在洞口上部增设相同截面的附加圈梁,附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍,且不得小于1米;2纵横墙交接处的圈梁应有可靠的连接,刚弹性和弹性方案房屋,圈梁应与屋架、大梁等构件可靠连接;3圈梁的宽度易与墙厚相同,当墙厚大于等于240毫米时,圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数,并不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁,其截面高度不应小于180毫米;4现浇圈梁的混凝土强度等级不宜低于C15,钢筋级别一般为1级钢,混凝土保护层厚度为20毫米,并不得小于15毫米,也不宜大于25毫米;5内走廊房屋沿横向设置的圈梁,均应穿过走廊拉通,并隔一定距离七度时：15米；八度时：11米；九度时：7米将穿过走廊部分的圈梁局部加强,其最小高度一般不小于300毫米;5圈梁的最小纵筋不应小于4φ10,箍筋最大间距不应大于250mm.二、构造柱构造柱设置：砌体填充墙长度超过 5米或层高2倍时,应设置钢筋混凝土构造柱;外墙中未与柱或剪力墙相连接的独立窗间墙,应在窗间墙的中点处或两端设构造柱;构造柱具体位置除平面图中已标明的,其余均按本条要求设置;构造柱应在主体完工后施工,应先砌墙后浇柱;未注明构造柱截面为 240x240,纵筋 4φ12、箍筋φ6200;构造柱详图、填充墙与构造柱拉结见图集 12G614-1第 15~16页;构造柱的作用：1构造柱能够提高砌体的抗剪强度10%~30%左右,提高幅度与砌体高宽比、竖向压力和开洞情况有关;2构造柱通过与圈梁的配合,形成空间构造框架体系,使其有较高的变形能力;当墙体开裂以后,以其塑性变形和滑移、摩擦来耗散地震能量,它在限制破碎墙体散落方面起着关键的作用;由于摩擦,墙体能够承担竖向压力和一定的水平地震作用,保证了房屋在罕遇地震作用下不至倒塌;构造柱的构造：1构造柱应与圈梁连接,构造柱的纵筋应穿过圈梁,保证构造柱的纵筋上下贯通;隔层设置圈梁的房屋,应在无圈梁的楼层设置配筋砖带;仅在外墙四角设置构造柱时,在外墙上应伸过一个开间,其它情况应在外纵墙和相应横墙上拉通,其截面高度不应小于四皮砖,砂浆强度不应低于M5级;2构造柱与墙连接处宜砌成马牙槎,并应沿墙高每隔500毫米,设2φ6拉结钢筋,每边伸入墙内不小于1米或伸至洞口边;3构造柱的最小截面可采用240×180毫米,房屋四角的构造柱可适当加大截面尺寸,施工时应先砌墙后浇柱,构造柱的混凝土强度等级不宜低于C15,钢筋级别一般为1级钢,混凝土保护层厚度为20毫米,并不得小于15毫米,也不宜大于25毫米;纵向钢筋应采用4φ12,箍筋间距不宜大于250mm,且在柱上、下端宜适当加密；7度时超过6层,8度时超过5层,9度时构造柱纵向钢筋宜采用4φ14,箍筋间距不应大于200mm;圈梁和构造柱的交接处,圈梁钢筋应放在构造柱钢筋的内侧,即把构造柱当作圈梁的支座,这样对结构有利;4构造柱可不单独设置基础,但应伸入地下500毫米,宜在柱根设置120毫米厚的混凝土座,将柱的竖向钢筋锚固在该座内,这样有利于抗震,方便施工;当有基础圈梁时,可将构造柱竖向钢筋锚固在低于室外地面下50毫米的基础圈梁内;若遇基础圈梁高于室外地面室内、外高差较大,仍应将构造柱伸入室外地面下500毫米,在柱根设置120毫米厚的混凝土座;当墙体附有管沟时,构造柱埋置深度应大于沟的深度;。
构造柱在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱。
为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。
近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。
从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。
与砖墙体要在结构工程有水平拉接筋连接。
如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。
与构造柱连接处的墙应砌成马牙槎，每一个马牙槎沿高度方向的尺寸不应超过300mm或5皮砖高，马牙槎从每层柱脚开始，应先退后进，进退相差1/4砖。
圈梁砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。
在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。
因为圈梁是连续围合的梁所以叫做圈梁。
圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。
按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）阶段时，应在洞口上部设置附加圈梁进行搭接补强。
附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.4 x7 {6 ]6 I! {* i+ w! a, r' S9 i圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。

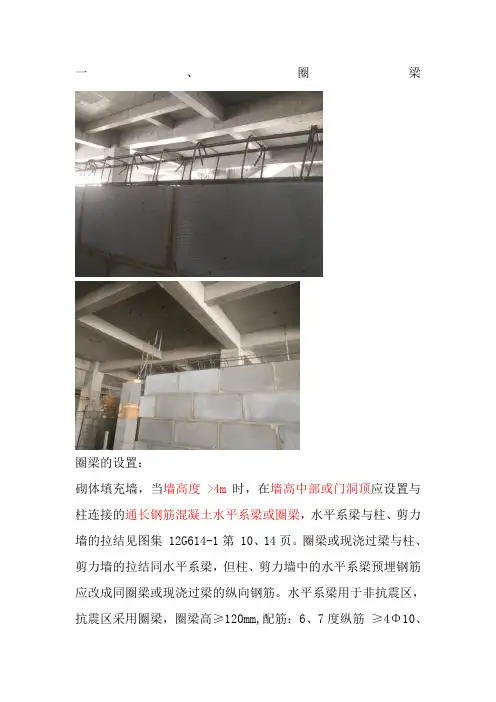

一、圈梁圈梁的设置：砌体填充墙，当墙高度 >4m时，在墙高中部或门洞顶应设置与柱连接的通长钢筋混凝土水平系梁或圈梁，水平系梁与柱、剪力墙的拉结见图集 12G614-1第 10、14页。
圈梁或现浇过梁与柱、剪力墙的拉结同水平系梁，但柱、剪力墙中的水平系梁预埋钢筋应改成同圈梁或现浇过梁的纵向钢筋。
水平系梁用于非抗震区，抗震区采用圈梁，圈梁高≥120mm,配筋：6、7度纵筋≥4Φ10、箍筋Φ6@250，8度纵筋≥4Φ12、箍筋Φ6@200，9度纵筋≥4Φ14箍筋Φ6@150。
圈梁作用：1）增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。
2）提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。
3）起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。
4）通过与构造柱的配合，提高墙、柱的抗震能力和承载力。
5）在温差较大地区防止墙体开裂。
圈梁的构造：1）圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。
2）纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。
3）圈梁的宽度易与墙厚相同，当墙厚大于等于240毫米时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180毫米。
4）现浇圈梁的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20毫米，并不得小于15毫米，也不宜大于25毫米。

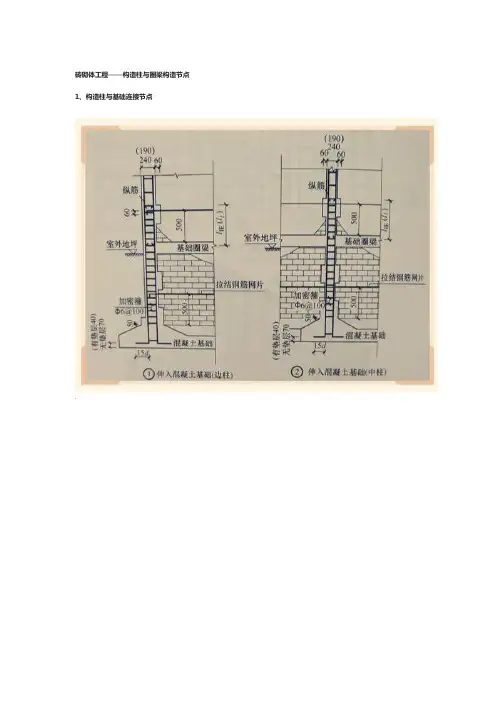

砖砌体工程——构造柱与圈梁构造节点1、构造柱与基础连接节点工艺说明：1.构造柱与基础连接时，构造柱可不单独设置基础,应伸入混凝土基础中，无混凝土基础伸入室外地面下≥500mm，或锚入浅于500mm的基础圈梁内。
构造柱的竖向受力钢筋伸入混凝土基础时应根据设计及规范要求，并应符合受拉钢筋锚固长度Lae(La)要求，且末端应弯折90°，平段长15d，弯钩向外侧拐向。
2.对于构造柱的纵向钢筋的搭接长度和箍筋加密要求如立面示意图在柱头、柱脚钢筋搭接区是≥500mm及1/6层高，≥LlE(L1)。
搭接区段为相应的箍筋加密区，伸入基础的箍筋且不少于两道定位箍筋，当设计有明确要求的应按设计要求执行。
3.无地圈梁的，构造柱底标高应低于室外地面以下≥500mm。
构造柱箍筋从伸入砖基础到搭接区做加密处理。
砌砖基础先退后进。
4.在砌砖墙大马牙槎时，沿墙高每隔500mm通长埋设水平拉结钢筋网片，钢筋网片采用2Φ6水平筋与Φ4@250的分布短平面内点焊而成的钢筋网片或Φ4点焊钢筋网片与构造柱钢筋绑扎连接。
2、构造柱与现浇梁连接节点工艺说明：1.现浇梁纵筋伸入构造柱应符合设计及施工规范中锚固长度Lae(La)的要求，现浇梁上部纵筋遇板底圈梁时应从圈梁纵筋外侧插入。
现浇梁上部纵筋遇板侧圈梁时应从圈梁纵筋内侧插入，并且在纵向受力钢筋锚固长度范围内应配置不少于两道箍筋，在其直径不小于d/4。
梁端也必须设置3道Φ8@100的加密箍筋。
2.对于构造柱的纵向钢筋的搭接长度和箍筋加密要求如立面示意图，在柱顶、柱脚钢筋搭接区是≥500mm及1/6层高，LlE(L1)。
搭接区段，构件连接区段以及柱顶1/6层高范围内相应地采用箍筋Φ6@100进行加密。
3、组合砖柱与现浇梁连接节点工艺说明：1.现浇梁纵筋伸入组合砖柱应符合设计及施工规范中锚固长度Lae(La)的要求，现浇梁上部纵筋遇板底圈梁时应从圈梁纵筋外侧插入。
现浇梁上部纵筋遇板侧圈梁时应从圈梁纵筋内侧插入，并且在纵向受力钢筋锚固长度范围内应配置不少于两道箍筋，在其直径不小于d/4。
一、圈梁圈梁的设置：砌体填充墙，当墙高度〉4m时，在墙高中部或门洞顶应设置与柱连接的通长钢筋混凝土水平系梁或圈梁，水平系梁与柱、剪力墙的拉结见图集12G614-1第10、14页。
圈梁或现浇过梁与柱、剪力墙的拉结同水平系梁，但柱、剪力墙中的水平系梁预埋钢筋应改成同圈梁或现浇过梁的纵向钢筋。
水平系梁用于非抗震区,抗震区采用圈梁，圈梁高≥120mm，配筋：6、7度纵筋≥4Φ10、箍筋Φ6＠250，8度纵筋≥4Φ12、箍筋Φ6＠200，9度纵筋≥4Φ14箍筋Φ6@150。
圈梁作用：1）增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力,在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。
2）提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系,限制墙体尤其是外纵墙山墙在平面外的变形,提高砌体结构的抗压和抗剪强度,抵抗震动荷载和传递水平荷载。
3）起水平箍的作用，可减小墙、柱的压屈长度,提高墙、柱的稳定性，增强建筑物的水平刚度。
4）通过与构造柱的配合，提高墙、柱的抗震能力和承载力。
5）在温差较大地区防止墙体开裂。
圈梁的构造:1）圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。
2）纵横墙交接处的圈梁应有可靠的连接,刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接.3）圈梁的宽度易与墙厚相同，当墙厚大于等于240毫米时，圈梁的宽度不易小于2/3墙厚;圈梁高度应为砌体厚度的倍数，并不小于120毫米；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁,其截面高度不应小于180毫米。
4）现浇圈梁的混凝土强度等级不宜低于C15，钢筋级别一般为1级钢，混凝土保护层厚度为20毫米，并不得小于15毫米,也不宜大于25毫米.5）内走廊房屋沿横向设置的圈梁，均应穿过走廊拉通，并隔一定距离（七度时：15米;八度时：11米;九度时：7米）将穿过走廊部分的圈梁局部加强，其最小高度一般不小于300毫米。
