构造柱和圈梁示意

砌体墙的基本构造（带图片）砌体墙的基本构造砌体墙砌筑块材粘结材料●常用砌体材料及规格抗震主要构造措施■ 砌筑块材标准机制黏土砖实际尺寸为240mm(长)X115mm(宽)X53mm(厚)承重多孔砖实际尺寸为240mm(长)X115mm(宽)X90mm(厚)及190mm(长)X190mm(宽)X90mm(厚)等水泥砌块混凝土小型空心砌块的常见尺寸为190mmX190mmX390mm，辅助块尺寸为90mmX190mmX190mm和190mmX190mmX90mm等；煤灰硅酸盐中型砌块的常见尺寸为240mmX380mmX880mm 和240mmX430mmX850mm等；蒸压加气混凝土砌块长度多为600mm，其中a系列宽度为75mm、100mm、125mm和150mm，厚度为200mm、250mm和300mm；b系列宽度为60mm、120mm、180mm等，厚度为240mm和300mm。

■ 粘结材料常用粘结材料的主要成分——水泥、黄砂、石灰膏级配——不同的材料配合的重量比水泥砂浆——水泥和黄砂配合。

其常用级配（水泥：黄砂）为1：2、1：3等；混合砂浆——在水泥砂浆中加入石灰膏。

其常用级配（水泥：石灰：黄砂）为1：1：6、1：1：4等。

强度——砂浆为刚性材料，主要考虑抗压强度。

其强度等级分为：M0.4、M1.0、M2.5、M5.0、M7.5、M10、M15等7个等级。

和易性——保持合适的流动性、粘聚性和保水性，以达到易于施工操作，并成型密实、质量均匀的性能。

水泥砂浆的强度和防水性能要高于混合砂浆；混合砂浆的和易性优于水泥砂浆。

±0.00以下用水泥砂浆砌筑，±0.00以上用混合砂浆砌筑。

●砌体墙的砌筑要领错缝搭接，避免通缝，横平竖直，砂浆饱满砖墙砌筑方式砌块墙体砌块搭接处钢筋网片的设置方法用空心砌块做配筋砌体●砌体墙作为填充墙的构造要点墙体与周边构件的拉结在骨架承重体系的建筑中，柱子上面每500mm高左右留出拉结钢筋，以便在砌筑填充墙时将拉结钢筋砌入墙体的水平灰缝内。

构造柱/圈梁圈梁砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

因为圈梁是连续围合的梁所以叫做圈梁。

圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。

按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）隔断时，应在洞口上部设置附加圈梁进行搭接补强。

附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。

圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。

其目的是为了增强建筑的整体刚度及墙身的稳定性。

圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。

在抗震设防地区，利用圈梁加固墙身就显得更加必要。

构造柱在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（GZ）。

为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。

近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。

从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。

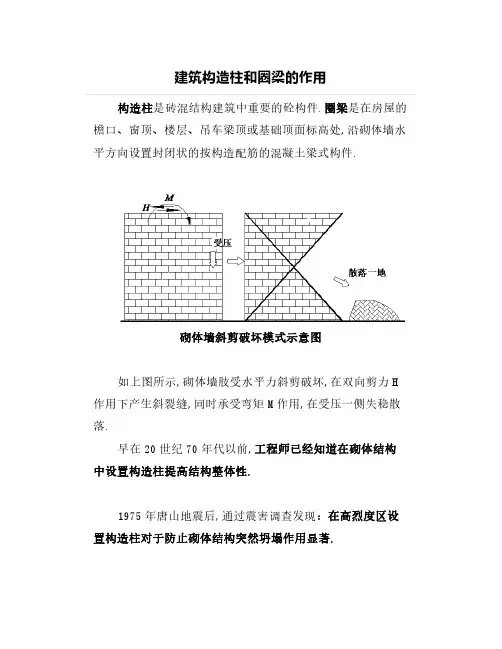

建筑构造柱和圈梁的作用构造柱是砖混结构建筑中重要的砼构件.圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处,沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件.砌体墙斜剪破坏模式示意图如上图所示,砌体墙肢受水平力斜剪破坏,在双向剪力H 作用下产生斜裂缝,同时承受弯矩M作用,在受压一侧失稳散落.早在20世纪70年代以前,工程师已经知道在砌体结构中设置构造柱提高结构整体性.1975年唐山地震后,通过震害调查发现：在高烈度区设置构造柱对于防止砌体结构突然坍塌作用显著.唐山市在遭遇10度（当时的宏观烈度,相当于今天的地面加速度0.8g）情况下,有几栋设置有钢筋混凝土构造柱的多层砖房,在邻近建筑遭受严重破坏或者大多数都坍塌的情况下,这些建筑均未坍塌.此后国内的试验研究表明：在砖砌体中间设置构造柱,抗侧力能力可比无柱砌体提高50~60%,刚度略有增加,延性系数可达3.24以上,裂缝首先在砖砌体内出现,然后延伸到柱边,严重时可能将柱切断.弱框架—砌体墙结构砌体墙肢的受力特征本质上就是“剪力墙”,因此在墙肢端部均宜设置构造柱.汶川地震后甘肃省建设科技专家委员会即提出：“砌体建筑的门窗洞口两侧均应设置约束构造柱”.当墙段长度超过4m时,可在中部设置构造柱.为提高墙肢抗剪强度,可在砌体水平缝中搁置小直径钢筋,形成“带水平筋砌体墙”.将构造柱与圈梁拉结成整体,就形成了弱框架—砌体墙结构为了保障弱框架体系的整体性,在承重墙顶均宜设置圈梁.现浇或装配整体式钢筋混凝土楼、屋盖与墙体有可靠连接的房屋,应允许不另设圈梁,但楼板沿抗震墙体周边均应加强配筋并应与相应的构造柱钢筋可靠连接.弱框架—砌体墙结构体系中,承重砌体墙斜剪破坏后,裂缝开展受到构造柱和圈梁体系的约束,从而达到“裂而不倒”的效果.砌体结构的整体性是概念设计的重要内容.楼板应尽量现浇；确实需要采用预制板时,应采用装配整体式的楼板；雨棚应通过雨棚梁与楼板或者两侧构造柱可靠拉结；女儿墙应设置压顶梁与构造柱可靠拉结,这些都是实现整体性的构造措施.最后要强调的是,材料质量的施工控制对砌体结构抗震能力有极大影响.。

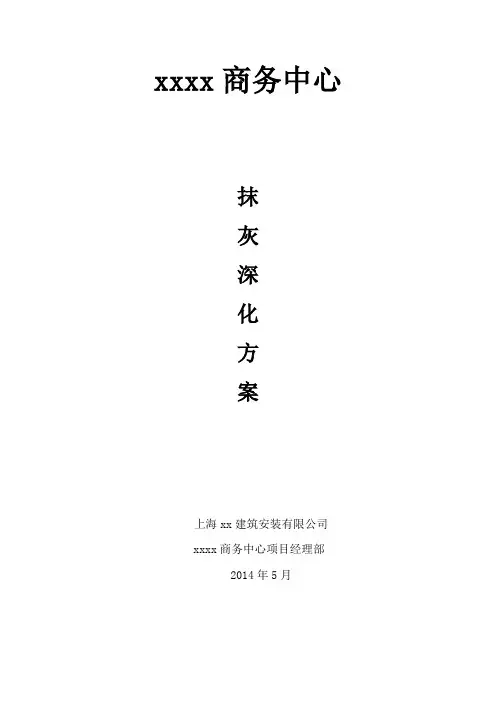

xxxx商务中心抹灰深化方案上海xx建筑安装有限公司xxxx商务中心项目经理部2014年5月目录1填充墙抗震构造(设计图纸) (1)2填充墙及圈梁拉结方式 (4)3构造柱 (5)4梁或板底墙体砌筑方式 (5)5砌体填充墙反坎及窗台卧梁、门洞过梁设置 (6)6圈梁、构造柱布置图 (9)7控制线 (12)1填充墙抗震构造(设计图纸)1.1、填充墙构造柱的设置位置、断面尺寸见各层建筑平面及相关结施图纸。

除有关图纸已注明者外，构造柱应在墙体转角、不同厚度墙体交接处、较大洞口两侧（≥1500）、悬臂墙端部布置，构造柱间距≤5米，且不大于层高2倍。

断面尺寸亦可据墙身厚度按图1选用。

构造柱应先砌墙后浇柱混凝土，用 C20 混凝土浇筑，砌墙时，构造柱与墙体连接应加拉筋。

构造柱上部与梁板连接处应加插筋均见图1；且构造柱做法参见06SG614。

其中1-1剖面以各单体详图为准。

图11.2填充墙与钢筋混凝土柱、墙连接构造做法详见06SG614，且连接处墙面应设置300宽的钢丝网片。

1.3填充墙过梁、圈梁与钢筋混凝土柱、墙连接构造：凡过梁或圈梁当一端支承在柱或剪力墙时，应预留插筋，见图2，位置及标高参见建施有关图纸。

图21.4 楼梯间和通道的填充墙，应采用钢丝网砂浆面层加强；楼梯间采用砌体填充墙时，应设置间距不大于层高且不大于4m 的钢筋混凝土构造柱。

2填充墙及圈梁拉结方式图中：拉结钢筋深入填充墙内长度L不小于墙长的1/5且不小于700mm，锚固长度为250mm；圈梁预埋钢筋为4φ10、‚6@200,L为700mm，a为30mm，锚固长度为350mm。

拉结钢筋或圈梁预埋钢筋应锚入墙柱受力钢筋内侧。

拉结钢筋a和h见下表：3构造柱先砌墙、后浇筑混凝土，且混凝土强度等级为C20，构造柱截面面积不小于240×180。

马牙槎长度为60mm，先退后进，拉结筋锚入长度不小于150mm，L、a值及h值同上一节填充墙与钢-混结构拉结筋。

构造柱圈梁过梁施⼯⽅法构造柱圈梁过梁施⼯⽅法1）构造柱、圈梁、过梁的布置：（1）构造柱布置：A、外墙转⾓及内外交接处、外墙端部应设构造柱；砌体⼥⼉墙、⽀承在悬臂梁或悬臂板上的墙，在端部或转⾓和每隔3m设构造柱；外墙设置通长外窗时，窗台墙设构造柱间距不⼤于3m；构造柱截⾯：墙厚X200，配筋412，箍筋6@200。

B、当墙体⽔平长度⼤于5m时，应沿墙长每3⽶左右设置⼀根钢筋混凝⼟构造柱，当端部没有钢筋砼柱时，应从墙端部起设。

构造柱柱宽同墙宽，截⾯⾼200，纵筋412，箍筋6@200，施⼯主体结构时，应于构造柱位置预埋412插筋，与构造柱主筋搭接不少于450(上下均同)，要求先砌墙后浇柱。

C、构造柱上下端的箍筋应加密，加密范围在梁或圈梁上下均不应⼩于450或1/6层⾼，箍筋间距不应⼤于100mm。

（2）圈梁布置：180厚砌体填充墙⾼度超过4m、120厚砌体填充墙⾼度超过3m时，应在墙⾼中部设置与柱连接的通长钢筋砼圈梁，圈梁同墙宽，梁⾼180mm，纵筋412，箍筋6@200，圈梁转⾓做法见下图所⽰。

圈梁转⾓详图（3）过梁布置：门窗洞⼝上部。

2）构造柱、圈梁、过梁的截⾯尺⼨及配筋：（1）构造柱截⾯尺⼨及配筋：A、构造柱截⾯尺⼨：墙交接处或墙端部：墙厚×墙厚；墙中部位置：墙厚×200mm。

B、构造柱配筋：纵筋4Ф12、箍筋φ6@200锚⼊梁（板）内15d。

（2）圈梁截⾯尺⼨及配筋：A、圈梁截⾯尺⼨：墙厚×180mm。

B、圈梁配筋：纵筋4φ12、箍筋φ6@200。

圈梁兼过梁时，过梁处断⾯尚需满⾜过梁要求，配筋应增加过梁所需纵向钢筋⾯积。

（3）过梁截⾯尺⼨及配筋：本⼯程洞⼝过梁根据施⼯图纸要求选⽤，当洞⼝紧贴柱或钢筋混凝⼟墙时过梁改为现浇。

过梁截⾯尺⼨：过梁长度：洞⼝宽度+500mm，即过梁⽀座长度不⼩于250mm；过梁尺⼨及配筋见下图所⽰过梁此外，本⼯程裙楼部位外围有较多超长洞⼝，此部分洞⼝过梁尺⼨根据⼯程联系单169号设计单位回复意见，裙楼部位跨度8m 的过梁尺⼨200*500；配筋：⾯筋218；底筋225；箍筋8@200。

1、圈梁、过梁、还有构造柱的解释：在砖混房屋结构中，为了增加房屋的抗震性和整体性，在纵墙、横墙体的交接处，或者在墙体的转角处设置了混凝土柱子，这种柱子是按照构造要求来设置，一般情况下构造柱的截面尺寸与墙的厚度一样。

构造柱还要设置拉接钢筋深入墙体里面。

圈梁是设置在楼层高度处的整体现浇的钢筋混凝土梁，其截面大小和墙体的宽度一样。

圈梁要形成封闭，圈梁是处于楼板之下，也就是说楼板是搁置在圈梁上的。

过梁是设置在门窗洞口处的梁。

由于门窗洞口上有墙体，但是由于开了洞，所以要设置一根过梁来承担洞口上方的墙体重量。

你可以仔细观察门窗洞口就知道了哈。

总之，圈梁、构造柱和过梁都是增加砖混房屋的抗震性和整体性。

这三者一起就形成类似于框架，可以在很大程度上抗震。

2、圈梁在墙体的中部或上部，过梁在门窗、或墙洞顶，构造柱，先砌墙后浇注的柱。

3、简单说：过梁就是门窗洞口上的梁，构造柱就是要求有马牙槎的，圈梁就是墙上满布的梁。

4、1、砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

因为圈梁是连续围合的梁所以叫做圈梁。

圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。

按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）隔断时，应在洞口上部设置附加圈梁进行搭接补强。

附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。

2、过梁主要用在砖混结构的建筑中。

一般位于洞口的上方，用来承载洞口上面的荷载，并把它们传递给墙体，承重墙上面的过梁还承受楼板压力。

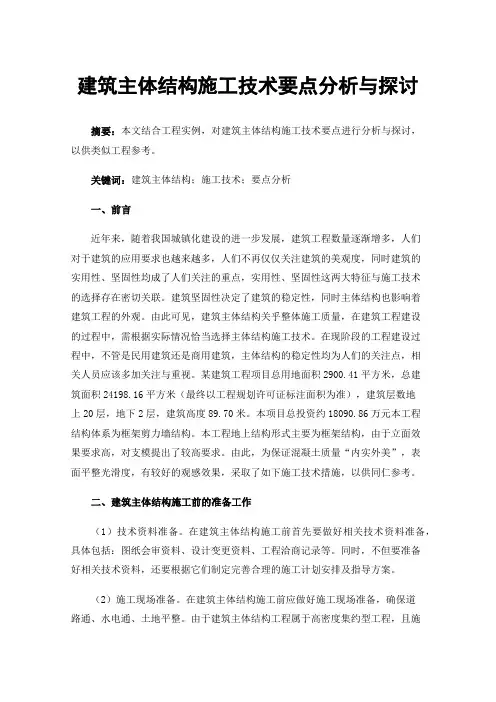

建筑主体结构施工技术要点分析与探讨摘要：本文结合工程实例，对建筑主体结构施工技术要点进行分析与探讨，以供类似工程参考。

关键词：建筑主体结构；施工技术；要点分析一、前言近年来，随着我国城镇化建设的进一步发展，建筑工程数量逐渐增多，人们对于建筑的应用要求也越来越多，人们不再仅仅关注建筑的美观度，同时建筑的实用性、坚固性均成了人们关注的重点，实用性、坚固性这两大特征与施工技术的选择存在密切关联。

建筑坚固性决定了建筑的稳定性，同时主体结构也影响着建筑工程的外观。

由此可见，建筑主体结构关乎整体施工质量，在建筑工程建设的过程中，需根据实际情况恰当选择主体结构施工技术。

在现阶段的工程建设过程中，不管是民用建筑还是商用建筑，主体结构的稳定性均为人们的关注点，相关人员应该多加关注与重视。

某建筑工程项目总用地面积2900.41平方米，总建筑面积24198.16平方米（最终以工程规划许可证标注面积为准），建筑层数地上20层，地下2层，建筑高度89.70米。

本项目总投资约18090.86万元本工程结构体系为框架剪力墙结构。

本工程地上结构形式主要为框架结构，由于立面效果要求高，对支模提出了较高要求。

由此，为保证混凝土质量“内实外美”，表面平整光滑度，有较好的观感效果，采取了如下施工技术措施，以供同仁参考。

二、建筑主体结构施工前的准备工作（1）技术资料准备。

在建筑主体结构施工前首先要做好相关技术资料准备，具体包括：图纸会审资料、设计变更资料、工程洽商记录等。

同时，不但要准备好相关技术资料，还要根据它们制定完善合理的施工计划安排及指导方案。

（2）施工现场准备。

在建筑主体结构施工前应做好施工现场准备，确保道路通、水电通、土地平整。

由于建筑主体结构工程属于高密度集约型工程，且施工涉及的材料和设备繁多，所以在施工现场准备中需重点规划好施工区域、起重吊装区域、材料堆放区域等，以保证在施工过程中各道工序能够有效开展及各类材料能够有序供应。

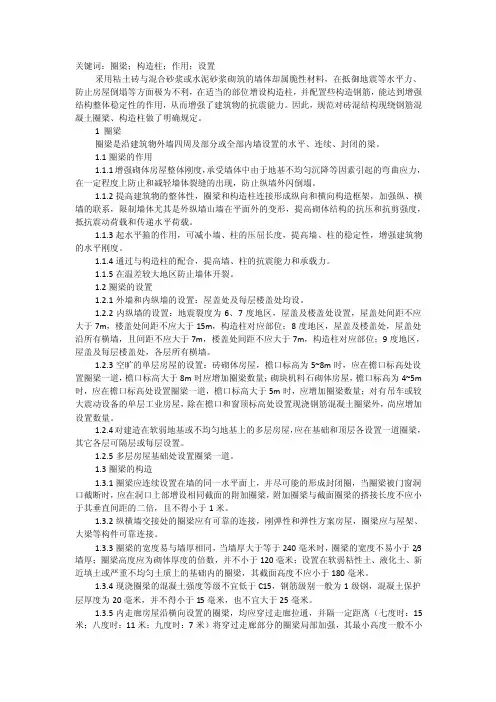

关键词：圈梁；构造柱；作用；设置采用粘土砖与混合砂浆或水泥砂浆砌筑的墙体却属脆性材料，在抵御地震等水平力、防止房屋倒塌等方面极为不利，在适当的部位增设构造柱，并配置些构造钢筋，能达到增强结构整体稳定性的作用，从而增强了建筑物的抗震能力。

因此，规范对砖混结构现绕钢筋混凝土圈梁、构造柱做了明确规定。

1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m 时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

1.2.4对建造在软弱地基或不均匀地基上的多层房屋，应在基础和顶层各设置一道圈梁，其它各层可隔层或每层设置。

构造柱与圈梁钢筋节点做法1. 什么是构造柱和圈梁？构造柱和圈梁在建筑工程中可是大有讲究的。

要说构造柱，那简直就是咱们建筑里的“小壮汉”。

它负责支撑起整个建筑的重量，确保咱们的家不会因为风吹雨打而倒下。

而圈梁呢，就像是构造柱的好搭档，它把构造柱连接起来，形成一个牢固的框架。

简而言之，构造柱和圈梁就像是建筑物的“骨架”，它们紧密配合，让咱们的房子稳如泰山。

2. 钢筋的作用钢筋是构造柱和圈梁的“筋骨”。

咱们都知道，钢筋可不是随随便便就能安排的，它有着非常严格的要求。

一般来说，钢筋的作用就是把混凝土的抗拉性能提升到极致。

咱们可以这么理解：混凝土在受压时很强，但在受拉时就显得有点“力不从心”。

这时候，钢筋就成了“救星”，它们一起工作，确保构造柱和圈梁的稳定性。

钢筋要按照设计图纸要求进行绑扎，千万别随便偷懒，否则后果可是相当严重的。

2.1 钢筋的布置钢筋的布置可是有讲究的。

钢筋的排列需要根据设计图纸来，不能随意更改。

一般来说，构造柱内的钢筋要按照规定的间距和数量来放置，这样才能确保柱子的强度和稳定性。

而圈梁的钢筋则要按照设计要求来弯折和绑扎，这样才能保证圈梁的整体性和承载能力。

布置钢筋时，得注意钢筋的搭接长度，避免出现钢筋连接不牢固的情况。

这样一来，咱们的建筑在使用过程中才不会出现安全隐患。

2.2 钢筋的绑扎钢筋绑扎就像给建筑“穿衣服”一样。

绑扎的时候，钢筋之间的间距、绑扎的位置都得严格按照图纸来。

有些人可能会觉得，绑扎钢筋只是小事一桩，其实不然，这可是建筑安全的关键环节。

钢筋绑扎得不牢固，不但会影响建筑的强度，还可能导致安全隐患。

所以，绑扎钢筋时，得认真细致，一丝不苟。

只有这样，咱们的建筑才能在各种压力下稳如磐石。

3. 钢筋节点的处理钢筋节点处理得好，构造柱和圈梁的连接才会牢固。

钢筋节点就像建筑的“枢纽”，它们的处理直接影响到整个建筑的稳定性。

节点的处理要根据设计要求来进行，特别是节点的搭接、弯折和绑扎，都要做到位。

构造柱与圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１.墙体转角；２.砌体丁字接关处；３.通窗或者连窗的两侧。

1圈梁：沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

砖砌体工程——构造柱与圈梁构造节点1、构造柱与基础连接节点工艺说明：1.构造柱与基础连接时，构造柱可不单独设置基础,应伸入混凝土基础中，无混凝土基础伸入室外地面下≥500mm，或锚入浅于500mm的基础圈梁内。

构造柱的竖向受力钢筋伸入混凝土基础时应根据设计及规范要求，并应符合受拉钢筋锚固长度Lae(La)要求，且末端应弯折90°，平段长15d，弯钩向外侧拐向。

2.对于构造柱的纵向钢筋的搭接长度和箍筋加密要求如立面示意图在柱头、柱脚钢筋搭接区是≥500mm及1/6层高，≥LlE(L1)。

搭接区段为相应的箍筋加密区，伸入基础的箍筋且不少于两道定位箍筋，当设计有明确要求的应按设计要求执行。

3.无地圈梁的，构造柱底标高应低于室外地面以下≥500mm。

构造柱箍筋从伸入砖基础到搭接区做加密处理。

砌砖基础先退后进。

4.在砌砖墙大马牙槎时，沿墙高每隔500mm通长埋设水平拉结钢筋网片，钢筋网片采用2Φ6水平筋与Φ4@250的分布短平面内点焊而成的钢筋网片或Φ4点焊钢筋网片与构造柱钢筋绑扎连接。

2、构造柱与现浇梁连接节点工艺说明：1.现浇梁纵筋伸入构造柱应符合设计及施工规范中锚固长度Lae(La)的要求，现浇梁上部纵筋遇板底圈梁时应从圈梁纵筋外侧插入。

现浇梁上部纵筋遇板侧圈梁时应从圈梁纵筋内侧插入，并且在纵向受力钢筋锚固长度范围内应配置不少于两道箍筋，在其直径不小于d/4。

梁端也必须设置3道Φ8@100的加密箍筋。

2.对于构造柱的纵向钢筋的搭接长度和箍筋加密要求如立面示意图，在柱顶、柱脚钢筋搭接区是≥500mm及1/6层高，LlE(L1)。

搭接区段，构件连接区段以及柱顶1/6层高范围内相应地采用箍筋Φ6@100进行加密。

3、组合砖柱与现浇梁连接节点工艺说明：1.现浇梁纵筋伸入组合砖柱应符合设计及施工规范中锚固长度Lae(La)的要求，现浇梁上部纵筋遇板底圈梁时应从圈梁纵筋外侧插入。

现浇梁上部纵筋遇板侧圈梁时应从圈梁纵筋内侧插入，并且在纵向受力钢筋锚固长度范围内应配置不少于两道箍筋，在其直径不小于d/4。

砌体结构设计规范第2.1.14条混凝土构造柱structural concrete column在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（GZ）。

为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的.构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。

近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。

从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。

与砖墙体要在结构工程有水平拉接筋连接。

如果构造柱在建筑物、构筑物中间位置，要与分布筋做连接。

构造柱的设置原则1）应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置现浇混凝土构造柱；2）对于大开间荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱：（1）墙体的两端，（2）较大洞口的两侧，（3）房屋纵横墙交界处，（4）构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5——2倍及6M，或按有关的规范执行，（5）构造柱应与圈梁有可靠的连接；3）下列情况宜设构造柱：（1）受力或稳定性不足的小墙垛，（2）跨度较大的梁下墙体的厚度受限制时，于梁下设置，（3）墙体的高厚比较大如自承重墙或风荷载较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。
