构造柱及圈梁

圈梁与构造柱总结一、圈梁概述圈梁是建筑结构中常见的构件之一，通常用于承受水平荷载，使建筑结构具有一定的刚度和稳定性。

下面将对圈梁的定义、构造和使用进行总结。

1.1 圈梁的定义圈梁是指位于两个支点之间、距离较短且主要用于承受水平荷载的梁。

它通常由混凝土或钢材制成，具有较高的刚度和稳定性。

1.2 圈梁的构造圈梁的构造通常由以下几个主要部分组成：1.上部水平梁：上部水平梁是圈梁的主要承载构件，它位于圈梁的上方，并连接两个支点。

上部水平梁通常由混凝土或钢材制成，具有较高的刚度和承载能力。

2.侧向支撑：为了增强圈梁的稳定性，通常在圈梁两端设置侧向支撑。

侧向支撑可以是水平的横梁或竖向的支撑柱。

3.连接件：连接件用于连接圈梁的各个部分，通常采用焊接或螺栓连接，以确保圈梁的整体牢固和稳定。

1.3 圈梁的使用圈梁通常用于以下几种情况：1.建筑物结构中的水平荷载承载：在地震等情况下，圈梁能够承受建筑物的水平荷载，从而确保结构的稳定性。

2.建筑物的刚性连接：圈梁能够连接不同部位的结构构件，实现建筑物的整体刚性连接，提高结构的稳定性和承载能力。

3.桥梁和隧道等工程结构中的支撑和固定：圈梁可以作为支撑或固定桥梁和隧道等工程结构中的重要构件，确保其稳定性。

二、构造柱概述构造柱是建筑结构中常见的柱状构件，主要用于承受垂直荷载，并将荷载传递到基础上。

下面将对构造柱的定义、构造和使用进行总结。

2.1 构造柱的定义构造柱是指位于建筑物内部的竖直柱状结构构件，用于承受垂直荷载并将其传递到基础上。

构造柱通常由混凝土或钢材制成，具有较高的强度和承载能力。

2.2 构造柱的构造构造柱的构造通常由以下几个主要部分组成：1.柱身：构造柱的主体部分，负责承受垂直荷载并将其传递到基础上。

柱身通常由混凝土或钢材制成，具有较高的强度和稳定性。

2.连接件：连接件用于连接构造柱的各个部分，通常采用焊接或螺栓连接，以确保构造柱的整体牢固和稳定。

3.加固措施：为了增强构造柱的承载能力和稳定性，通常在柱身的四周或关键部位设置钢筋或纤维增强材料，以增加构造柱的强度。

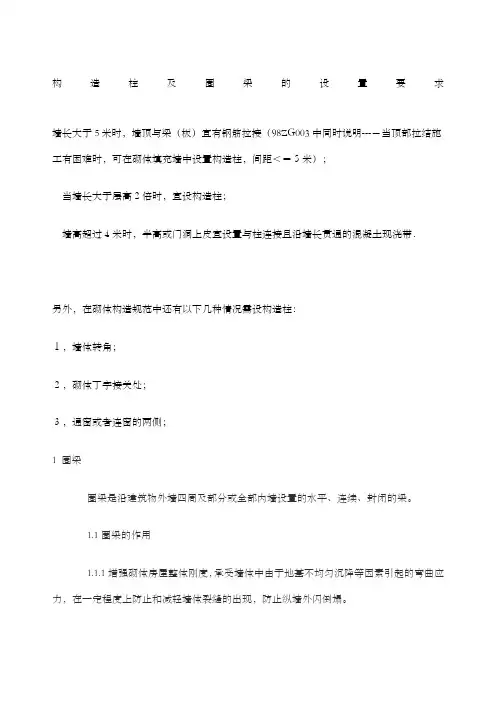

构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

为了更方便的让大家理解构造柱和圈梁，我从概念以及作用等些方面为大家诠释一下，当然，对新手来说还是很有用的！我也是新手!嘿嘿!
构造柱：作用是与圈梁共同形成空间骨架,以增加房屋的整体刚度,提高墙的抵抗变形能力.
1.外墙凡转角处和纵、横墙交接处，应设置构造柱，其断面为墙厚×墙厚
2.当墙长度大于5米时，应于墙中部设置构造柱。

3.高度不超过1.5M的砖砌阳台栏板和女儿墙转角处及沿长度每隔3M应设置构造柱。

4.房屋四角及内墙交接处，楼梯间等部位按构造要求设置的现浇钢筋混凝土柱称为构造柱。

5.框架梁和构造柱不能一起浇筑，框架结构是一个整体的东西，而构造柱是抗震措施。

圈梁：指沿建筑物外墙四周及部分内墙设置的连续封闭的梁。

1.作用：增加墙体的稳定性，提高房屋的整体刚度，减少地基不均匀沉降而引起的墙身开裂，提高房屋的抗震能力。

2.其断面高度不小于120mm，宽度不小于240mm。

3.高度超过4m、墙厚≥180以及高度超过3m、墙厚100~150的砌体，应在墙高中部设置与两端混凝土墙、柱连接的通长钢筋混凝土水平梁。

其实这就是我自己做的一些笔记！拿出来和大家分享一下！哪里不对的地方！还请前辈指出来！互相学习！。

构造柱/圈梁圈梁砌体结构房屋中，在砌体内沿水平方向设置封闭的钢筋砼梁，以提高房屋空间刚度、增加建筑物的整体性、提高砖石砌体的抗剪、抗拉强度，防止由于地基不均匀沉降、地震或其他较大振动荷载对房屋的破坏。

在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，也叫地圈梁（DQL)；而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

因为圈梁是连续围合的梁所以叫做圈梁。

圈梁是在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件。

按要求圈梁应该在同一水平面上连续、封闭，但当圈梁被门窗洞口（如楼梯间窗口洞）隔断时，应在洞口上部设置附加圈梁进行搭接补强。

附加圈梁的搭接长度不应小于两梁高差的两倍，亦不小于1000mm.圈梁通常设置在基础墙、檐口和楼板处，其数量和位置与建筑物的高度、层数、地基状况和地震强度有关。

圈梁是沿建筑物外墙四周及部分内横墙设置的连续封闭的梁。

其目的是为了增强建筑的整体刚度及墙身的稳定性。

圈梁可以减少因基础不均匀沉降或较大振动荷载对建筑物的不利影响及其所引起的墙身开裂。

在抗震设防地区，利用圈梁加固墙身就显得更加必要。

构造柱在多层砌体房屋墙体的规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱（GZ）。

为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

构造柱,主要不是承担竖向荷载的，而是抗击剪力,抗震等横向荷载的. 构造柱通常设置在楼梯间的休息平台处，纵横墙交接处，墙的转角处，墙长达到五米的中间部位要设构造柱。

近年来为提高砌体结构的承载能力或稳定性而又不增大截面尺寸，墙中的构造柱已不仅仅设置在房屋墙体转角、边缘部位，而按需要设置在墙体的中间部位,圈梁必须设置成封闭状。

从施工角度讲，构造柱要与圈梁地梁、基础梁整体浇筑。

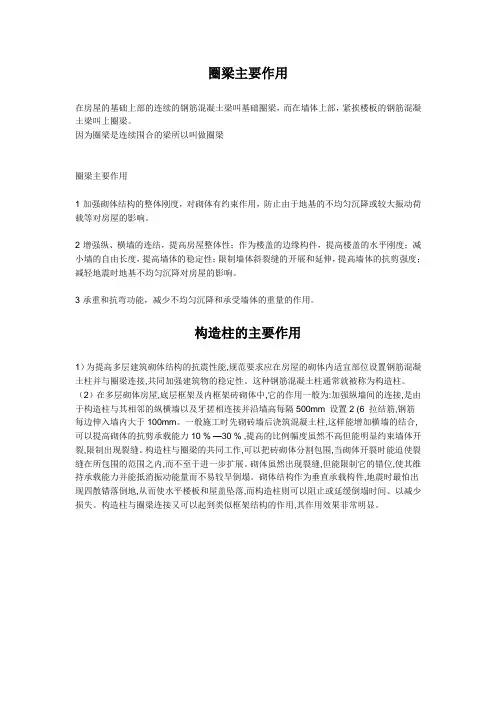

圈梁主要作用在房屋的基础上部的连续的钢筋混凝土梁叫基础圈梁，而在墙体上部，紧挨楼板的钢筋混凝土梁叫上圈梁。

因为圈梁是连续围合的梁所以叫做圈梁圈梁主要作用1·加强砌体结构的整体刚度，对砌体有约束作用，防止由于地基的不均匀沉降或较大振动荷载等对房屋的影响。

2·增强纵、横墙的连结，提高房屋整体性；作为楼盖的边缘构件，提高楼盖的水平刚度；减小墙的自由长度，提高墙体的稳定性；限制墙体斜裂缝的开展和延伸，提高墙体的抗剪强度；减轻地震时地基不均匀沉降对房屋的影响。

3·承重和抗弯功能，减少不均匀沉降和承受墙体的重量的作用。

构造柱的主要作用1）为提高多层建筑砌体结构的抗震性能,规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接,共同加强建筑物的稳定性。

这种钢筋混凝土柱通常就被称为构造柱。

（2）在多层砌体房屋,底层框架及内框架砖砌体中,它的作用一般为:加强纵墙间的连接,是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm 设置2 (6 拉结筋,钢筋每边伸入墙内大于100mm。

一般施工时先砌砖墙后浇筑混凝土柱,这样能增加横墙的结合,可以提高砌体的抗剪承载能力10 % —30 % ,提高的比例幅度虽然不高但能明显约束墙体开裂,限制出现裂缝。

构造柱与圈梁的共同工作,可以把砖砌体分割包围,当砌体开裂时能迫使裂缝在所包围的范围之内,而不至于进一步扩展。

砌体虽然出现裂缝,但能限制它的错位,使其维持承载能力并能抵消振动能量而不易较早倒塌。

砌体结构作为垂直承载构件,地震时最怕出现四散错落倒地,从而使水平楼板和屋盖坠落,而构造柱则可以阻止或延缓倒塌时间、以减少损失。

构造柱与圈梁连接又可以起到类似框架结构的作用,其作用效果非常明显。

构造柱和圈梁工程量计算
构造柱的工程量计算：
构造柱是为加固墙体而设置的，通常是在先砌墙后再浇注混凝土形成。

其工程量计算的基本公式为：V = (B+b)AH + K。

其中，V表示构造柱的砼体积，B是构造柱的宽度，b代表马牙搓宽度（马牙搓是两边有时计算一边的宽度，是一边有时计算一边的一半宽度），A是构造柱的长度，H是构造柱的高度（自基础上表面至构造柱顶面之间的距离），K表示构造柱基础工程量。

圈梁的工程量计算：
圈梁通常用于增强建筑物的整体稳定性，防止墙体因地基不均匀沉降等因素造成的开裂。

圈梁的工程量计算相对简单，主要是根据其断面积和梁长来确定。

公式为：V = 圈梁的断面积×梁长。

这里的梁长可以根据具体的设计要求来确定，可能是中间部分的长度，也可能是内边的长度。

关于圈梁、构造柱的设置要求和规范墙长大于5米时，墙顶与梁（板）宜有钢筋拉接，当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；一、圈梁的设置1.外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

2.内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

3.空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

4.对建造在软弱地基或不均匀地基上的多层房屋，应在基础和顶层各设置一道圈梁，其它各层可隔层或每层设置。

5.多层房屋基础处设置圈梁一道。

二、圈梁的构造1.圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1米。

2.纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。

3.圈梁的宽度易与墙厚相同，当墙厚大于等于240mm时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，并不小于120mm；设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180mm。

2024年总结圈梁和构造柱的设置要求一、引言圈梁和构造柱是建筑结构中重要的构件，对于建筑的承载能力和稳定性起着重要的作用。

在____年度，国家有关圈梁和构造柱的设置要求有所调整和变化，本文将对____年的圈梁和构造柱的设置要求进行总结和概述。

二、圈梁的设置要求圈梁是承担横向荷载和垂直荷载的重要构件，通常用于跨度较大的建筑中。

____年度，关于圈梁的设置要求主要包括以下几个方面：1. 材料选用：在____年，钢筋混凝土是圈梁常用的材料。

圈梁的钢筋应符合国家标准的规定，并经过质量检测合格。

2. 尺寸和形状：圈梁的尺寸和形状应根据实际载荷和结构要求进行设计。

其中，圈梁的高度一般应大于等于跨度的1/18，且宽度应大于等于跨度的1/3。

3. 加固措施：对于较大跨度的圈梁，需要考虑加固措施，以提高其承载能力和稳定性。

常见的加固措施有增加钢筋数量、采用预应力技术等。

4. 节段设计：圈梁在设计中应考虑节段设计，以便在施工过程中进行拼装和安装。

节段设计要满足施工工艺和工期要求，且要保证圈梁在拼装后的整体性能和稳定性。

5. 防火设计：圈梁的防火设计要符合国家相关标准的要求，以提高建筑的防火性能。

三、构造柱的设置要求构造柱是建筑结构中起支撑和承载作用的柱子，对建筑的竖向承载能力和稳定性具有重要影响。

____年度，关于构造柱的设置要求主要包括以下几个方面：1. 材料选用：与圈梁类似，构造柱的常用材料也是钢筋混凝土。

构造柱的钢筋应符合国家标准的规定，并经过质量检测合格。

2. 尺寸和形状：构造柱的尺寸和形状要根据实际载荷和结构要求进行设计。

一般来说，构造柱的高度应符合建筑设计要求，且横截面积应满足结构强度和稳定性的要求。

3. 加固措施：在设计中需考虑构造柱的加固措施，以提高其承载能力和稳定性。

常见的加固措施有增加钢筋数量、采用加固胶粘剂、使用纤维增强材料等。

4. 防震设计：构造柱在地震区域的设计要考虑抗震性能。

通常采用的防震措施有加粗柱身、采用预应力技术、设置耐震锚固带等。

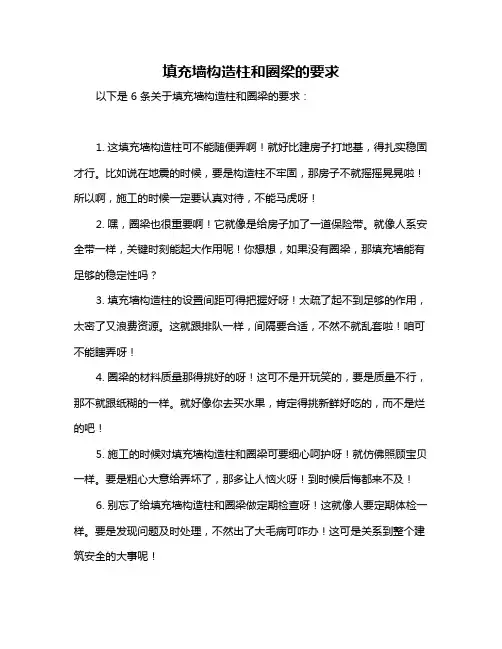

填充墙构造柱和圈梁的要求
以下是 6 条关于填充墙构造柱和圈梁的要求：
1. 这填充墙构造柱可不能随便弄啊！就好比建房子打地基，得扎实稳固才行。

比如说在地震的时候，要是构造柱不牢固，那房子不就摇摇晃晃啦！所以啊，施工的时候一定要认真对待，不能马虎呀！
2. 嘿，圈梁也很重要啊！它就像是给房子加了一道保险带。

就像人系安全带一样，关键时刻能起大作用呢！你想想，如果没有圈梁，那填充墙能有足够的稳定性吗？
3. 填充墙构造柱的设置间距可得把握好呀！太疏了起不到足够的作用，太密了又浪费资源。

这就跟排队一样，间隔要合适，不然不就乱套啦！咱可不能瞎弄呀！
4. 圈梁的材料质量那得挑好的呀！这可不是开玩笑的，要是质量不行，那不就跟纸糊的一样。

就好像你去买水果，肯定得挑新鲜好吃的，而不是烂的吧！
5. 施工的时候对填充墙构造柱和圈梁可要细心呵护呀！就仿佛照顾宝贝一样。

要是粗心大意给弄坏了，那多让人恼火呀！到时候后悔都来不及！
6. 别忘了给填充墙构造柱和圈梁做定期检查呀！这就像人要定期体检一样。

要是发现问题及时处理，不然出了大毛病可咋办！这可是关系到整个建筑安全的大事呢！
我的观点结论就是：填充墙构造柱和圈梁是建筑中非常重要的部分，从施工到后期维护都要高度重视，才能确保建筑的质量和安全。

圈梁及构造柱设置要求规范墙长大于5 米时，墙顶与梁（板）宜有钢筋拉接，当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距v=5米；当墙长大于层高2倍时，宜设构造柱；墙高超过4米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：1,墙体转角；2，砌体丁字接关处；3,通窗或者连窗的两侧；圈梁一、圈梁的设置1.外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

2.内纵墙的设置：地震裂度为6、7 度地区,屋盖及楼盖处设置, 屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8 度地区,屋盖及楼盖处,屋盖处沿所有横墙,且间距不应大于7m,楼盖处间距不应大于7m,构造柱对应部位；9度地区，屋盖及每层楼盖处,各层所有横墙。

3.空旷的单层房屋的设置：砖砌体房屋,檐口标高为5~8m 时, 应在檐口标高处设置圈梁一道, 檐口标高大于8m 时应增加圈梁数量；砌块机料石砌体房屋,檐口标高为4~5m 时,应在檐口标高处设置圈梁一道,檐口标高大于5m 时,应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

4.对建造在软弱地基或不均匀地基上的多层房屋，应在基础和顶层各设置一道圈梁，其它各层可隔层或每层设置。

5.多层房屋基础处设置圈梁一道。

二、圈梁的构造1.圈梁应连续设置在墙的同一水平面上，并尽可能的形成封闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁，附加圈梁与截面圈梁的搭接长度不应小于其垂直间距的二倍，且不得小于1 米。

2.纵横墙交接处的圈梁应有可靠的连接，刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。

3.圈梁的宽度易与墙厚相同，当墙厚大于等于240mm 时，圈梁的宽度不易小于2/3 墙厚；圈梁高度应为砌体厚度的倍数，并不小于120mm;设置在软弱粘性土、液化土、新近填土或严重不均匀土质上的基础内的圈梁，其截面高度不应小于180mm。

墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

圈梁与构造柱设置要求和规范圈梁与构造柱是建筑结构中常见的构件，它们在建筑物的承重体系中起到了重要的作用。

为确保圈梁与构造柱的安全性和稳定性，在它们的设置过程中需要遵循一定的要求和规范。

下面将具体介绍圈梁与构造柱设置的要求和规范。

一、圈梁的设置要求和规范：1.圈梁的位置：圈梁应位于地上清水线以上，通过提高外侧墙体或腹墙的高度来容纳圈梁，并设有排水孔，防止积水导致腐蚀。

2.圈梁的布置：圈梁的布置需要根据建筑结构的设计要求进行，在墙体或柱子上设立槽口，将圈梁置入其中。

3.圈梁的尺寸：圈梁的尺寸应符合结构设计的要求，一般包括高度、宽度和厚度等参数。

尺寸的选择需要考虑到结构承载力和变形控制等因素。

4.圈梁的材料：圈梁的制作材料通常为钢筋混凝土，其中钢筋的选材需要符合国家标准和建筑设计规范的要求。

5.圈梁与其他结构的连接：圈梁与其他结构的连接应满足安全牢固、刚性良好的要求。

常用的连接方式包括焊接、螺栓连接等。

6.圈梁的防水处理：在圈梁的施工过程中需要注意对其进行防水处理，以防止水分渗入进而导致腐蚀。

7.圈梁的验收与检查：圈梁的施工完成后应进行验收，并进行相应的检查，以确保其质量符合设计要求和相关规范要求。

二、构造柱的设置要求和规范：1.构造柱的位置：构造柱的位置应符合结构设计的要求，并能够合理地承担和传递上部结构和荷载。

2.构造柱的尺寸：构造柱的尺寸应根据设计要求进行确定，包括截面形状和尺寸等参数。

在选择尺寸时需要考虑结构的承载力和变形控制等因素。

3.构造柱的制作材料：构造柱通常采用钢筋混凝土材料制作，其中所使用的钢筋和混凝土材料需要符合国家标准和建筑设计规范的要求。

4.构造柱的施工与安装：构造柱的施工和安装应符合相关的施工规范和标准要求，包括模板的搭设、钢筋的布置和混凝土的浇筑等环节。

5.构造柱的连接：构造柱与上部梁和下部地基的连接需要满足安全牢固的要求，常用的连接方式包括焊接、螺栓连接等。

6.构造柱的防火处理：构造柱在施工过程中需要进行防火处理，以提高其抗火性能和安全性。

构造柱与圈梁钢筋节点做法1. 什么是构造柱和圈梁？构造柱和圈梁在建筑工程中可是大有讲究的。

要说构造柱，那简直就是咱们建筑里的“小壮汉”。

它负责支撑起整个建筑的重量，确保咱们的家不会因为风吹雨打而倒下。

而圈梁呢，就像是构造柱的好搭档，它把构造柱连接起来，形成一个牢固的框架。

简而言之，构造柱和圈梁就像是建筑物的“骨架”，它们紧密配合，让咱们的房子稳如泰山。

2. 钢筋的作用钢筋是构造柱和圈梁的“筋骨”。

咱们都知道，钢筋可不是随随便便就能安排的，它有着非常严格的要求。

一般来说，钢筋的作用就是把混凝土的抗拉性能提升到极致。

咱们可以这么理解：混凝土在受压时很强，但在受拉时就显得有点“力不从心”。

这时候，钢筋就成了“救星”，它们一起工作，确保构造柱和圈梁的稳定性。

钢筋要按照设计图纸要求进行绑扎，千万别随便偷懒，否则后果可是相当严重的。

2.1 钢筋的布置钢筋的布置可是有讲究的。

钢筋的排列需要根据设计图纸来，不能随意更改。

一般来说，构造柱内的钢筋要按照规定的间距和数量来放置，这样才能确保柱子的强度和稳定性。

而圈梁的钢筋则要按照设计要求来弯折和绑扎，这样才能保证圈梁的整体性和承载能力。

布置钢筋时，得注意钢筋的搭接长度，避免出现钢筋连接不牢固的情况。

这样一来，咱们的建筑在使用过程中才不会出现安全隐患。

2.2 钢筋的绑扎钢筋绑扎就像给建筑“穿衣服”一样。

绑扎的时候，钢筋之间的间距、绑扎的位置都得严格按照图纸来。

有些人可能会觉得，绑扎钢筋只是小事一桩，其实不然，这可是建筑安全的关键环节。

钢筋绑扎得不牢固，不但会影响建筑的强度，还可能导致安全隐患。

所以，绑扎钢筋时，得认真细致，一丝不苟。

只有这样，咱们的建筑才能在各种压力下稳如磐石。

3. 钢筋节点的处理钢筋节点处理得好，构造柱和圈梁的连接才会牢固。

钢筋节点就像建筑的“枢纽”，它们的处理直接影响到整个建筑的稳定性。

节点的处理要根据设计要求来进行，特别是节点的搭接、弯折和绑扎，都要做到位。

构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

构造柱与圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接（98ZG003中同时说明---－当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１.墙体转角；２.砌体丁字接关处；３.通窗或者连窗的两侧。

1圈梁：沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。

1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。

1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。

1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。

1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。

1.1.5在温差较大地区防止墙体开裂。

1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。

1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。

1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。

砖砌体工程——构造柱与圈梁构造节点1、构造柱与基础连接节点工艺说明：1.构造柱与基础连接时，构造柱可不单独设置基础,应伸入混凝土基础中，无混凝土基础伸入室外地面下≥500mm，或锚入浅于500mm的基础圈梁内。

构造柱的竖向受力钢筋伸入混凝土基础时应根据设计及规范要求，并应符合受拉钢筋锚固长度Lae(La)要求，且末端应弯折90°，平段长15d，弯钩向外侧拐向。

2.对于构造柱的纵向钢筋的搭接长度和箍筋加密要求如立面示意图在柱头、柱脚钢筋搭接区是≥500mm及1/6层高，≥LlE(L1)。

搭接区段为相应的箍筋加密区，伸入基础的箍筋且不少于两道定位箍筋，当设计有明确要求的应按设计要求执行。

3.无地圈梁的，构造柱底标高应低于室外地面以下≥500mm。

构造柱箍筋从伸入砖基础到搭接区做加密处理。

砌砖基础先退后进。

4.在砌砖墙大马牙槎时，沿墙高每隔500mm通长埋设水平拉结钢筋网片，钢筋网片采用2Φ6水平筋与Φ4@250的分布短平面内点焊而成的钢筋网片或Φ4点焊钢筋网片与构造柱钢筋绑扎连接。

2、构造柱与现浇梁连接节点工艺说明：1.现浇梁纵筋伸入构造柱应符合设计及施工规范中锚固长度Lae(La)的要求，现浇梁上部纵筋遇板底圈梁时应从圈梁纵筋外侧插入。

现浇梁上部纵筋遇板侧圈梁时应从圈梁纵筋内侧插入，并且在纵向受力钢筋锚固长度范围内应配置不少于两道箍筋，在其直径不小于d/4。

梁端也必须设置3道Φ8@100的加密箍筋。

2.对于构造柱的纵向钢筋的搭接长度和箍筋加密要求如立面示意图，在柱顶、柱脚钢筋搭接区是≥500mm及1/6层高，LlE(L1)。

搭接区段，构件连接区段以及柱顶1/6层高范围内相应地采用箍筋Φ6@100进行加密。

3、组合砖柱与现浇梁连接节点工艺说明：1.现浇梁纵筋伸入组合砖柱应符合设计及施工规范中锚固长度Lae(La)的要求，现浇梁上部纵筋遇板底圈梁时应从圈梁纵筋外侧插入。

现浇梁上部纵筋遇板侧圈梁时应从圈梁纵筋内侧插入，并且在纵向受力钢筋锚固长度范围内应配置不少于两道箍筋，在其直径不小于d/4。
