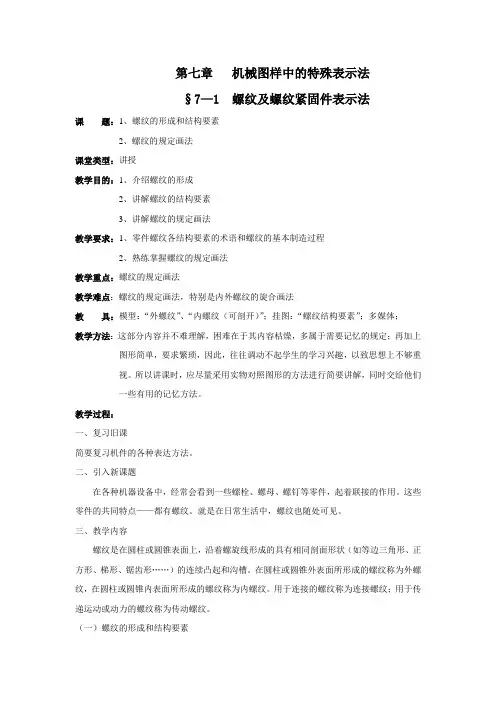

第七章机械图样中的特殊表示法§7—1 螺纹及螺纹紧固件表示法课题：1、螺纹的形成和结构要素2、螺纹的规定画法课堂类型：讲授教学目的：1、介绍螺纹的形成2、讲解螺纹的结构要素3、讲解螺纹的规定画法教学要求：1、零件螺纹各结构要素的术语和螺纹的基本制造过程2、熟练掌握螺纹的规定画法教学重点：螺纹的规定画法教学难点：螺纹的规定画法，特别是内外螺纹的旋合画法教具：模型：“外螺纹”、“内螺纹（可剖开）”；挂图：“螺纹结构要素”；多媒体；教学方法：这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。
所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。
教学过程：一、复习旧课简要复习机件的各种表达方法。
二、引入新课题在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。
这些零件的共同特点——都有螺纹。
就是在日常生活中，螺纹也随处可见。
三、教学内容螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起和沟槽。
在圆柱或圆锥外表面所形成的螺纹称为外螺纹，在圆柱或圆锥内表面所形成的螺纹称为内螺纹。
用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。
（一）螺纹的形成和结构要素1、螺纹的形成各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。
小批量、单件产品，外螺纹可采用车床加工，如图7－1所示。
内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成，如图7－2所所示。
图7－1 外螺纹加工图7－2 内螺纹加工2、螺纹的结构要素螺纹的结构（基本）要素包括牙型、直径（大径、小径、中径）、螺距和导程、线数、旋向等。
（1）牙型在通过螺纹轴线的剖面上，螺纹的轮廓形状称为螺纹牙型。
常见的螺纹牙型有三角形（60°、55°）、梯形、锯齿形、矩形等。
