机械图样中的特殊表示法-螺纹

一、螺纹的基本要素（1）螺纹牙形在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙形。

它有三角形、梯形、锯齿形和矩形等。

不同的螺纹牙形，有不同的用途。

（2）螺纹直径①大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。

②小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。

③中径在大径与小径圆柱面之间有一假想圆柱，在母线上牙形的沟槽和凸起宽度相等。

此假想圆柱称为中径圆柱，其直径称为中径。

它是控制螺纹精度的主要参数之一。

（3）螺纹线数（n）螺纹有单线（常用）和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。

（4）螺距（P）和导程（Ph）螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。

同一条螺纹线上相邻两牙在中径线上对应两点间的轴向距离，称为导程，由图7—5可知，螺距和导程的关系：单线螺纹 P=Ph；多线螺纹 Ph=nP（5）旋向: 螺纹分右旋和左旋两种。

顺时针旋转时旋入的螺纹，称为右旋螺纹。

逆时针旋转时旋入的螺纹，称为左旋螺纹。

工程上常用右旋螺纹。

只有牙形、直径、螺距、线数和旋向完全相同的内外螺纹，才能相互旋合。

二、螺纹的规定画法机械制图国家标准对螺纹画法作了详细的规定。

1、外螺纹的画法外螺纹不论其牙形如何，螺纹的牙顶（大径）及螺纹终止线用粗实线表示，螺杆的倒角或倒圆部分也应画出；牙底（小径）用细实线表示。

画图时小径尺寸近似地取d1≈0.85d。

在垂直于螺纹轴线投影面上的视图中，表示牙底的细实线圆只画3/4圈，此时倒角省略不画。

画剖视图时螺纹终止线只画一小段粗实线到小径处，剖面线应画到粗实线。

2、内螺纹的画法在剖视图中，小径用粗实线表示，大径用细实线表示；在投影为圆的视图上，表示大径圆用细实线只画约3/4圈，倒角圆省略不画，螺纹的终止线用粗实线表示，剖面线画到粗实线处。

（完整版）机械制图试题库加答案《机械制图》课程试题库（中专）第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺⼨为 210×297 。

2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺⼨以㎜为单位。

5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。

6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。

7、在标注⾓度尺⼨时，数字应⽔平书写。

★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。

9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。

★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。

⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采⽤（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是（ C ）A．SR B． EQS C.C8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓三、判断题1、国家制图标准规定，图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。

( × )3、2：1是缩⼩⽐例。

( × )4、绘制机械图样时，尽量采⽤1：1的⽐例( √ )5、使⽤圆规画图时，应尽量使钢针和铅笔芯垂直于纸⾯。

江苏省XY中等专业学校2021-2022-2教案编号：教学内容沿螺旋线连续凸起的牙体。

外螺纹——在圆柱或圆锥外表面上形成的螺纹。

内螺纹——在圆柱或圆锥内表面上形成的螺纹。

（2）常见的螺纹加工方法2.螺纹的结构要素(1)牙型在螺纹轴线平面内的的螺纹轮廓形状称为螺纹牙型。

(2)螺纹直径大径：与外螺纹牙顶或内螺纹牙底相切的假象圆柱或圆锥的直径（即螺纹的最大直径）小径：与外螺纹牙底或内螺纹牙顶相切的假象圆柱或圆锥的直径。

中径：假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过螺纹牙型上沟槽和牙厚宽度相等的地方。

(3) 线数(n)螺纹有单线和多线之分。

只有一个起始点的螺纹称为单线螺纹；具有两个或两个以上起始点的螺纹称为双线或多线螺纹。

(4) 螺距(P)和导程(Ph)教学内容螺距：螺纹上相邻两牙体对应牙侧与中径线相交两点间的轴向距离称为螺距（P）；导程：最相邻的同名牙侧与中径线相交两点间的轴向距离称为导程（Ph）；(5) 旋向螺纹有左旋和右旋之分。

3.螺纹分类(1)紧固螺纹用来连接零件的螺纹，如应用最广泛的时普通螺纹。

(2)传动螺纹用来传递动力和运动的螺纹。

(3)管螺纹(4)专用螺纹（二）螺纹的画法规定1．外螺纹的画法2．内螺纹的画法教学内容3.内、外螺纹联接的画法(1)在剖视图中，内、外螺纹的旋合部分按外螺纹的画法绘制；(2)未旋合部分按各自规定的画法绘制，表示大、小径的组实现与细实线应分别对齐。

四、课堂小结1.螺纹的形成和加工方法；2.螺纹的结构要素；3.内、外螺纹的画法和内、外螺纹联接的画法；五、课堂练习六、课后练习学生完成习题册相关练习；板书设计教后札记江苏省XY中等专业学校2021-2022-2教案编号：备课组别机械上课日期主备教师授课教师课题：7-1 螺纹及螺纹紧固件表示法（二）教学目标1.掌握螺纹标记的规定和标注；2.了解常用螺纹紧固件的种类和标记；3.掌握螺纹紧固件的画法；重点机械图样的基本表示法的应用；难点机械图样的基本表示法的应用；教法讲练结合法、探究法、练习法、讨论法教学设备多媒体、画图工具教学环节教学活动内容及组织过程个案补充教学内容一、组织教学：安定课堂秩序二、新课引入无论是三角形螺纹还是梯形螺纹，按螺纹画法规定画法后，在图上均不能反映它的牙型、螺距、线数和旋向等结构要素，因此，还必须按规定的标记在图样中进行标注。

机械制图标注常用符号大全机械制图标注常用符号连线也允许在平或铅两个方向画出。

GB/T 4458.4-20；注正方结构尺时在尺前面加正方形符号。

度h=3.5mm度h=R=3.5 mmGB/T 4458.4-20；GB/T 16675.2-1 996寸注法；孔或锪平符号。

度h=3.5mm GB/T 4458.4-20机械制图尺寸标注常用标准符号度符号莫氏锥度注法。

度h=3.5mm JB/T 5061-2006位支撑符号。

度h=3.5mm JB/T 5061-2006助支撑符号。

GB/T 4459.5-19心孔符号。

度h=3.5mm度H1=5mm。

JB/T 8555-2008处理技要求在件图样的表示汇编人：质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注：粗虚线和粗点画线的选用（1）两种粗线都用来指示零件上的某一部分有特殊要求。

但应用场合不尽相同。

粗虚线专门用于指示该表面有表面处理要求。

（表面处理包括镀（涂）覆、化学处理和冷作硬化处理。

）（2）粗点画线是限定范围的表示线常见于以下场合：a.限定局部热处理的范围（如上图）b.限定不镀（涂）范围（如下左图）c.限定形位公差的被测要素和基准要素的范围（如下右图）二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1）按基本视图的配置形式配置2）按向视图的配置形式配置三、剖视图及剖面区域的表示法GB/T 17452～17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1）可仅在端部画出部分形状，其余用细点画线画出其中心线 2）可用与管子中心线重合的单根粗实线表示。

2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹，在剖视或剖面图中的剖面线都应画到粗实线。

关于机械制图新旧国标中螺纹和螺纹紧固件示法的对照王新霍皖淮(苏州市技术监督情报所)国家标准《机械制图》系列标准中GB 4459.1-84《机械制图螺纹及螺纹紧固件表示法》是重要的基础标准，自1984年颁布以来，已被企业广泛采用，为统一螺纹和紧固件等的画法及注法起了重要作用。

GB 4459.1-84颁布实施后，我国又陆续发布了一些与该标准密切相关的国家标准，但GB 4459.1-84中给出的标注示例与这些螺纹标准中规定的螺纹不一致，给不少企业带来了标准之间协调的问题，也给贯标带来了不少困难。

1991年8月22日，全国技术制图标准化技术委员会为了配合标准清理整顿工作，在北京召开了对《机械制图》等17项国家标准的复审会议。

在这次会议上，各位专家根据实际情况提出尽快修订GB 4459.1-84的建议。

1993年原国家技术监督局下达了修订注标准的计划(93400812)，该项目按计划已于1994年年底完成，出台了GB/T 4459.1-1995《机械制图螺纹及螺纹紧固件表示法》。

GB/T 4459.1-1995《机械制图螺纹及螺纹紧固件表示法》规定了螺纹及螺纹紧固件的画法和标注，适用于机械工业产品图样及有关技术文件，其它图样和技术文件也可参照采用。

该标准等效采用ISO6410-1993《技术制图—螺纹及连接件》。

螺纹和常用螺纹连接件是机械制图《标准件常用件及其规定画法》一章中的重要内容，为了便于广大专业人员尽快熟悉新标准，特将新旧国家标准中常用部分进行对比，以明示其主要差异。

一、新标准的适用范围新标准的适用范围由原来适用于“机械图样”扩大为适用于“机械工业产品图样及有关技术文件”。

二、螺纹画法在螺纹画法方面，补充了圆锥外螺纹与圆锥内螺纹的画法，见图1、图2。

在螺纹副的连续画法方面，补充了管螺纹(锥—锥配合和锥—柱配合)的画法，见图3、图4。

三、螺纹标注新标准按照有关螺纹标准更新了螺纹标注，并将有关标注及其示例列入了表1(略)。

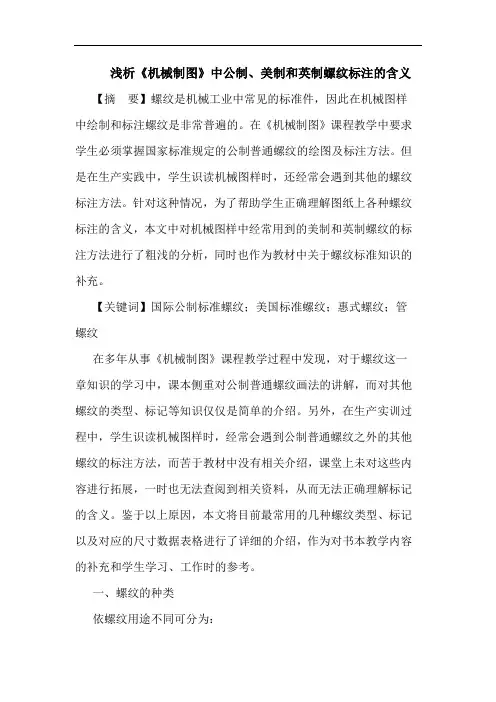

浅析《机械制图》中公制、美制和英制螺纹标注的含义【摘要】螺纹是机械工业中常见的标准件，因此在机械图样中绘制和标注螺纹是非常普遍的。
