机电技术应用专业《机械制图》课程标准一、课程信息课程名称:机械制图课程学时:240学时适用对象:机电技术应用专业一年级学生二、说明(一)课程性质《机械制图》是讲授绘制和阅读机械图样的理论、方法和技术的一门专业基础课,是机电技术应用专业学生的必修基础课,是学生从学习文化基础课转向专业课学习的进程阶梯。
该课程既有系统理论又有较强实践性,被称为工程界共同的“技术语言”。
其主要目的是培养学生读图、绘图,运用各种作图手段来构思、分析和表达工程问题的能力,在专业学习中起到夯实基础的作用。
(二)教学目标和基本要求1.知识和技能目标:(1)了解国家标准和投影法的一些基本概念。
(2)掌握正投影法的基本理论及其应用。
(3)掌握点线面、基本体、切割体、相贯体、组合体的投影绘制方法。
(4)掌握机件形状的常用表达方法。
(5)掌握标准件、常用件的绘制和查表方法。
(6)掌握绘制和阅读机械图样的方法(含零件测绘),初步掌握中等复杂程度零部件的绘制和阅读Q(7)了解常用绘图工具和仪器的使用,能进行手工绘制仪器图和草图。
(8)能熟练绘制出投影正确、视图选择和配置恰当、图面整洁美观、尺寸标注正确、完整、清晰的图样。
2.能力水平和综合素质(1)掌握机械制图的基本知识,锻炼提升读图和绘图能力。
(2)形成看物绘图和看图知物的能力,具备一定的空间想象和思维能力和分析解决问题的能力。
(3)通过本课程学习,形成良好的学习习惯,具备继续学习专业技术的能力,养成认真负责的工作态度和严谨的专业作风。
(三)重点和难点本课程的讲授共用2个学期,包含十个章节,第十章不作为必学内容。
本课程重点是使学生掌握机械制图的基本知识,获得读图和绘图能力,培养学生分析问题和解决问题的能力,形成良好的学习习惯,具备继续学习专业技术的能力;难点是锻炼学生空间想象和思维能力。
第一章《制图基本知识和技能》的重点是第二、三节,难点是第三节;第二章《正投影作图基础和组合体》的重点是第二、四节,难点是第三节;第三章《立体表面交线的投影作图》的重点是第一节,难点是第三节;第四章《轴测图》的重点是第二节,难点是第三节;第五章《组合体》的重点是第二、三节,难点是第五节;第六章《机械图样的基本表示法》的重点是第二、三节,难点是第四节;第七章《机械图样中的特殊表示法》的重点是第一、二、三节,难点是第五、六节;第八章《零件图》的重点是第二、三、四节,难点是第七节;第九章《装配图》第一、二节、难点是第四节Q(四)教学方法与手段《机械制图》教学以实践教学法为主,结合实际生产生活,在教学中要多开展师生互动的教学活动。

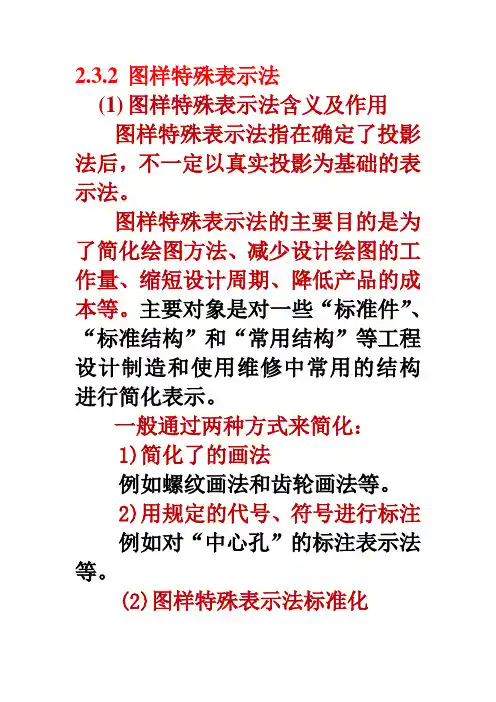

2.3.2图样特殊表示法(1)图样特殊表示法含义及作用图样特殊表示法指在确定了投影法后,不一定以真实投影为基础的表示法。
图样特殊表示法的主要目的是为了简化绘图方法、减少设计绘图的工作量、缩短设计周期、降低产品的成本等。
主要对象是对一些“标准件”、“标准结构”和“常用结构”等工程设计制造和使用维修中常用的结构进行简化表示。
一般通过两种方式来简化:1)简化了的画法例如螺纹画法和齿轮画法等。
2)用规定的代号、符号进行标注例如对“中心孔”的标注表示法等。
(2)图样特殊表示法标准化1)1984年“GB4459.1-84《机械制图螺纹及螺纹紧固件画法》”“GB4459.2-84《机械制图齿轮画法》”“GB4459.3-84《机械制图花键画法》”“GB4459.4-84《机械制图弹簧画法》”“GB4459.5-84《机械制图中心孔表示法》”“GB/T4460-1984机械制图机构运动简图符号”“GB4458.1-84”附录A:滚动轴承画法2)1990-现在近年来,上述标准基本上都被修订了,典型标志是“…画法”改成了“…表示法”。
并且,这类标准数目增加许多,这给我们学用标准带来了“麻烦”和“方便”。
现行约有30项标准。
2.3.2.1螺纹及螺纹紧固件表示法(1)现行标准标“GB/T4459.1-1995《机械制图螺纹及螺纹紧固件表示法》”(2)引用知识1)螺旋线若一动点A沿着回转表面的直母线l做等速直线运动,同时该直母线l又沿回转表面的轴线O-O作等速回转运动,动点A的运动轨迹是圆柱螺旋线。
另外还有圆锥螺旋线、圆球螺旋线等。
2)螺纹在回转表面上沿螺旋线所形成的具有相同断面的连续凸起和沟槽称为螺纹。
螺纹分为外螺纹和内螺纹。
3)螺纹历史·古代:即有应用螺纹的记载。
·20世纪初:多国有螺纹标准,但不协调。
例BSI(1901成立的英国标准学会),其第一个标准即螺纹的画法。
·现在:ISO/TC1(普通螺纹标委会)、ISO/TC5(管螺纹标委会)等。
《机械制图》课程试题库第一章制图基本知识与技能一、填空题2、机械制图当中常用的线型有粗实线、细实线、虚线等,可见轮廓线采用粗实线,尺寸线,尺寸界线采用细实线线,轴线,中心线采用细点画线。
5、在标注直径时,在数字前面应该加φ,在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题2、不可见轮廓线采用( B )来绘制。
A.粗实线 B.虚线 C.细实线3、下列比例当中表示放大比例的是( B )A.1:1 B. 2:1 C.1:24、在标注球的直径时应在尺寸数字前加( C )A.R B.Φ C.SΦ4、下列比例当中表示缩小比例的是( C )A.1:1 B. 2:1 C.1:25、机械制图中一般不标注单位,默认单位是( A )A.㎜ B.㎝ C.m6、下列尺寸正确标注的图形是( C )9、标题栏一般位于图纸的( A )A.右下角 B.左下角 C.右上角三、判断题1、比例是指图样与实物相应要素的线性尺寸之比。
( × )2、2:1是缩小比例。
( × )3、绘制机械图样时,尽量采用1:1的比例( √ )4、使用圆规画图时,应尽量使钢针和铅笔芯垂直于纸面。
( √ )5、丁字尺与三角板随意配合,便可画出65度的倾斜线。
( × )6、国家制图标准规定,可见的轮廓线用虚线绘制。
( × )7制图标准规定,图样中标注的尺寸数值为工件的最后完成尺寸。
(√ )《机械制图》课程试题库第二章正投影作图基础一、填空题1、工程上常采用的投影法是中心投影法和平行投影法法,其中平行投影法按投射线与投影面是否垂直又分为正投影法和斜投影法。
3、主视图所在的投影面称为正立投影面,简称正面,用字母 V 表示,俯视图所在的投影面称为水平投影面,简称水平面,用字母 H 表示。
左视图所在的投影面称为侧立投影面简称侧面,用字母 W 表示。
机械制图国家标准(最新版的)标准概括介绍:《机械制图》国家标准的变更1.《机械制图》国家标准的历史我国《机械制图》标准的变更时间表颁发时间主要内容颁发部门说明1951年13项《工程制图》标准。
政务院财经委员会以第一角画法为我国《工程制图》的统一规则,从而扭转了我国机械图样中第一角与第三角画法并用的混乱状态。
1956年21项《机械制图》部颁标准。
原第一机械工业部属于前苏联的ΓOCT体系。
1959年19项《机械制图》国家标准(第一套国标)。
国家科委1970年修订了1959年的国家标准,共7项,在全国试行。
中国科学院1974年在1970年基础上扩充为10项,正式转正发布。
原国家标准计量局1983~1984年17项《机械制图》国家标准。
原国家标准计量局1985年开始实施,这套标准就是跟踪国际标准(ISO)的,达到了当时的国际先进水平。
1993~2003年陆续修订1985年实施的《机械制图》国家标准。
国家质量监督检验检疫总局绝大部分已与国际标准(ISO)接轨,1985年实施的17项《机械制图》国家标准有14项被取代。
2.新旧标准的对照1985年实施标准与现行标准对照表分类1985年实施的《机械制图》国家标准编号现行《机械制图》国家标准编号现行《机械制图》国家标准名称基本规定GB/T 4457、1-1984 ※GB/T 14689-1993 技术制图图纸幅面及格式GB/T 4457、2-1984 ※GB/T 14690-1993 技术制图比例GB/T 4457、3-1984 ※GB/T 14691-1993 技术制图字体GB/T 4457、4-1984 ※GB/T 17450-1998 技术制图图线GB/T 4457、4-2002 机械制图图样画法图线GB/T 4457、5-1984 GB/T 17453-1998 技术制图图样画法剖面区域的表示法GB/T 4457、5-1984 机械制图剖面符号基本表示法GB/T 4458、1-1984 ※GB/T 17451-1989 技术制图图样画法视图GB/T 4458、1-2002 机械制图图样画法视图GB/T 17452-1989 技术制图图样画法剖视图与断面图GB/T 4458、6-2002 机械制图图样画法剖视图与断面图GB/T 16675、1-1996 技术制图简化表示法第1部分:图样画法——GB/T 4457、2-2003 技术制图图样画法指引线与基准线的基本规定GB/T 4458、2-1984 ※GB/T 4458、2-2003 机械制图装配图中零、部件序号及其编排方法GB/T 4458、3-1984 GB/T 4458、3-1984 机械制图轴测图GB/T 4458、4-1984 ※GB/T 4458、4-2003 机械制图尺寸注法GB/T 16675、2-1996 技术制图简化表示法第2部分:尺寸注法GB/T 4458、5-1984 ※GB/T 4458、5-2003 机械制图尺寸公差与配合注法——GB/T 15754-1995 技术制图圆锥的尺寸与公差注法GB/T 131-1983 ※GB/T 131-1993 机械制图表面粗糙度符号、代号及其注法特殊表示法GB/T 4459、1-1984 ※GB/T 4459、1-1995 机械制图螺纹及螺纹紧固件表示法GB/T 4459、2-1984 ※GB/T 4459、2-2003 机械制图齿轮表示法GB/T 4459、3-1984 ※GB/T 4459、3-2000 机械制图花键表示法GB/T 4459、4-1984 ※GB/T 4459、4-2003 机械制图弹簧表示法GB/T 4459、5-1984 ※GB/T 4459、5-1999 机械制图中心孔表示法——GB/T 4459、6-1996 机械制图密封圈表示法——GB/T 4459、7-1998 机械制图滚动轴承表示法——GB/T 19096-2003 技术制图图样画法未定义形状边的术语与注法图形符号GB/T 4460-1984 GB/T 4460-1984 机械制图机构运动简图符号※已被替代的标准共14项。
1.工程常用的投影法分为两类(中心投影法)和(平行投影法),其中正投影法属于(平行投影法)。
2.在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做(视图)。
3.在图纸上必须用(粗实线)画出图框,标题栏一般应位于图纸的(右下)方位。
4.图样中,机件的可见轮廓线用(粗实线)画出,不可见轮廓线用(虚线)画出,尺寸线和尺寸界限用(细实线)画出,对称中心线和轴线用(细点划线)画出。
5.比例是(图形)与(实物)相应要素的线性尺寸比,在画图时应尽量采用(原值)的比例,须要时也可采用放大或缩小的比例,其中1:2为(缩小)比例,2:1为(放大)比例。
无论采用哪种比例,图样上标注的应是机件的(实际)尺寸。
6.机件的真实大小以图样上所标注的尺寸数值为依据与(比例)及(视图大小)无关。
7.标注尺寸的三要素(尺寸数字)、(尺寸线)和(尺寸界线)。
8.尺寸标注中的符号:R表示(半径),Φ表示(直径)。
9.标注水平尺寸时,尺寸数字的字头方向应(向上);标注垂直尺寸时,尺寸数字的字头方向应(向左)。
角度的尺寸数字一律按(水平)位置书写。
当任何图线穿过尺寸数字时都必须(断开)。
10.平面图形中的线段有(已知线段) 、(中间线段)和(连接线段)三种。
11.绘图板是用来固定(图纸),丁字尺是用来画(水平线)。
12.在机械制图中选用规定的线型,虚线是用于(不可见轮廓)线,中心线、对称线就用(细点划)线。
13.标注圆的直径尺寸时,应在数字前加注符号(Φ),标注球的直径符号为(SΦ)。
14.图样上的尺寸,由(尺寸线)、( 尺寸界线)、尺寸数字和尺寸起止符号组成。
15.图样上的书写的汉字采用(长仿宋)体,其字的宽度应为高度的。
16.三视图的投影规律(长对正,高平齐,宽相等)。
17.读简单零件图的步骤(抓住特征分部分)、(旋转归位想形状)、(综合起来想整体)。
18.图纸的幅面分为(基本)幅面和(加长)幅面两类,基本幅面按尺寸大小可分为(5)种,其代号分别为( A0、A1、A2、A3、A4)。
