第7章偏心受压构件的正截面承载力计算当轴向压力N的作用线偏离受压构件的轴线时［图7-1a）］，称为偏心受压构件。

压力N的作用点离构件截面形心的距离e称为偏心距。

截面上同时承受轴心压力和弯矩的构件［图7-1b）］，称为压弯构件。

根据力的平移法则，截面承受偏心距为e的偏心压力N相当于承受轴心压力N和弯矩M（=Ne）的共同作用，故压弯构件与偏心受压构件的基本受力特性是一致的。

β)图7-1 偏心受压构件与压弯构件a)偏心受压构件b)压弯构件钢筋混凝土偏心受压（或压弯）构件是实际工程中应用较广泛的受力构件之一，例如，拱桥的钢筋混凝土拱肋，桁架的上弦杆、刚架的立柱、柱式墩（台）的墩（台）柱等均属偏心受压构件，在荷载作用下，构件截面上同时存在轴心压力和弯矩。

钢筋混凝土偏心受压构件的截面型式如图7-2所示。

矩形截面为最常用的截面型式，截面高度h大于600mm的偏心受压构件多采用工字形或箱形截面。

圆形截面主要用于柱式墩台、桩基础中。

图7-2 偏心受压构件截面型式a)矩形截面b)工字形截面c)箱形截面d)圆形截面在钢筋混凝土偏心受压构件的截面上，布置有纵向受力钢筋和箍筋。

纵向受力钢筋在截面中最常见的配置方式是将纵向钢筋集中放置在偏心方向的两对面［图7-3a）］，其数量通过正截面承载力计算确定。

对于圆形截面，则采用沿截面周边均匀配筋的方式［图7-3b）］。

箍筋的作用与轴心受压构件中普通箍筋的作用基本相同。

此外，偏心受压构件中还存在着一定的剪力，可由箍筋负担。

但因剪力的数值一般较小，故一般不予计算。

箍筋数量及间距按普通箍筋柱的构造要求确定。

图7-3 偏心受压构件截面钢筋布置形式a)纵筋集中配筋布置b)纵筋沿截面周边均匀布置7.1 偏心受压构件正截面受力特点和破坏形态钢筋混凝土偏心受压构件也有短柱和长柱之分。

本节以矩形截面的偏心受压短柱的试验结果，介绍截面集中配筋情况下偏心受压构件的受力特点和破坏形态。

7.1.1 偏心受压构件的破坏形态钢筋混凝土偏心受压构件随着偏心距的大小及纵向钢筋配筋情况不同，有以下两种主要破坏形态。

说明:1、本表根据《桥梁混凝土结构设计原理计算示例》（2006）编写。

2、本表用于已知截面、配筋及设计轴力求极限弯矩。

3、本表仅用配普通通钢时矩形截面偏心受压计算。

4、计算时，点击“开始计算”按钮，该按钮用于逼近法求偏心矩增大系数。

5、中间结果右侧的黄色区域可以强制修改对应值，以用于特殊计算或与其它程序对比计算，正常计算时注意对该区域（Q列）清空。

6、当混凝土强度等级高于C50或钢筋为不为HRB335时，请注意修界限受压区高度值，见桥规P25，表5.2.1。

7、本计算假定箍筋足够，不发生剪切破坏。

8、设计轴力（J5）在裂缝计算和承载力计算注意区分。

无条件输入翼板有效宽度bf'(m): 1.3翼板厚度hf'(m):0.1腹板宽b(m):0.225梁高h(m):0.5第一层受拉钢筋直径(mm)：22第一层受拉钢筋根数：5第一层受拉钢筋到结构受拉边缘的距离a s1(m)：0.07混凝土强度等级C：30第一层受压钢筋直径(mm)：28第一层受压钢筋根数：0第一层受压钢筋到结构受压边缘的距离a s1'(m)：0.05设计弯矩Md(kN):150#REF!#REF!2006）编写。

钮用于逼近法求偏心矩增大系数。

对应值，以用于特殊计算或与其它程序对比计算，为HRB335时，请注意修界限受压区高度值，见桥规P25，表5.2.1。

第一排受拉钢筋面积(m2)：0.0019005第二排受拉钢筋面积(m2)：0第三排受拉钢筋面积(m2)：0总受拉钢筋面积(m2)：0.0019005受拉钢筋到结构受拉边缘的距离as(m)：0.07第一排受压钢筋面积(m2)：0第二排受压钢筋面积(m2)：0第三排受压钢筋面积(m2)：0总受压钢筋面积(m2)：0受压钢筋到结构受拉边缘的距离as'(m)：#REF!混凝土抗压设计强度fcd(MPa):#REF!混凝土相对受压高度x(m):#REF!有效高度h0(m):#REF!M du3(kN):#REF!。

非对称配筋矩形截面偏心受压构件正截面承载力设计与复核1大小偏心的判别当e < h o时，属于小偏心受压。

时，可暂先按大偏心受压计算，若b，再改用小偏心受压计算2、大偏心受压正截面承载力设计1).求A s和A，令b,(HRB33歐，b 0.55; HRB40C级，b 0.52)2Ne i f c bh o b(1 0.5 b)A s REf y(h o a)(混规，f y2).求A sA s A si A s2 A S3(0)若 b 按照大偏心(1)若 b cy 2 i bA ；Ne i f c bh o2 (1 /2)f y(h o a )i f c bh o b NA s 主A s f y适用条件: A s/bh > min，且不小于f t / f y ；A；/ bh > min 0如果 x<2a/，A s N(e h/2 a') f y (h o a/)适用条件：A；/ bh > min，且不小于f t/f y ；A；/bh > min 0 3、小偏心受压正截面承载力设计如果s QA s min bh 再重新求,再计算A s(2)若 h/ h oNe i f c bh(h 。

h )2f y (h o a)然后计算和A sN(h/2 e Q e a a 7)1 f cbh(h/2 a 7) f y (h o a )情况(2)和(3)验算反向破坏。

4、偏心受压正截面承载力复核1).已知N ，求M 或仓。

先根据大偏心受压计算出X ： (1)如果 x 2a / ,⑵ 如果2a / x b h 。

，由大偏心受压求e ,再求e 0 ⑶若 b ，可由小偏心受压计算 。

再求e 、e o2).已知e o ，求N 先根据大偏心受压计算出x (1) 如果 X 2a /，(2) 若2a / x b h o ，由大偏心受压求N 。

(3) 若x> b h o ，可由小偏心受压求N 。

第8章 偏心受压构件正截面承载力知 识 点 回 顾•破坏形式及特点 •大小偏心划分 •大偏心算法第8章 偏心受压构件正截面承载力8.1.4 矩形截面偏心受压构件正截面承载力 1. 大偏心受压x £ xb 正截面破坏åN =0g 0 N £ N u = a1 f c bx + f y¢ As¢ - f y Asxö æ ¢ g 0 Ne £ N u e = a1 f c bx ç h0 - ÷ + f y¢ As¢ ( h0 - as ) 2ø èå M As = 0适用条件： x £ xb ¢ x ³ 2 as As 配筋率： r= ³ r min = max ( 0.45 ft fy, 0.2% ) bh第8章 偏心受压构件正截面承载力¢ 当 x < 2as 时，受压钢筋（此时不屈服）计算， 有两种处理方式： （1）规范算法设混凝土合力中心与 As¢ 形心重合。

åM¢ As=0¢ Ne¢ £ N u e¢ = f y As ( h0 - as )（2）平截面假定算法¢ s s¢ = Ese cu (1 - b1 as x )第8章 偏心受压构件正截面承载力2. 小偏心受压构件 （1）基本计算公式 x > xb矩形截面小偏心受压构件承载力计算简图第8章 偏心受压构件正截面承载力小偏心受压构件计算公式：åN =0åMAsg 0 N £ N u = a1 f c bx + f y¢ As¢ - s s Asxö æ ¢ g 0 Ne £ N u e = a1 f c bx ç h0 - ÷ + f y¢ As¢ ( h0 - as ) 2ø è=0依据平截面假定（ b1 = 0.8 ）：æ b1hoi ö s si = Ese cu ç - 1÷ è x ø公路桥规：æ b1 - x ö s si = ç ÷ fy è b1 - xb øxb < x £ 2 b1 - xb第8章 偏心受压构件正截面承载力依据平截面假定:公路桥规：第8章 偏心受压构件正截面承载力（2） “反向破坏”的计算公式 偏心距很小，且远离轴向压力一侧的钢筋配置得 不够多，偏心压力有可能位于换算截面形心轴和 截面几何中心之间。

第七章 偏心受力构件承载力的计算西安交通大学土木工程系 杨 政第七章 偏心受力构件承载力的计算结构构件的截面受到轴力N和弯矩M共同作用，只在截 面上产生正应力，可以等效为一个偏心（偏心距 e0=M/N ） 作用的轴力N。

因此，截面上受到轴力和弯矩共同作用的结 构构件称为偏心受力构件。

N NM N(a )N N M(b )N(c )(d )(e )(f)第七章 偏心受力构件承载力的计算显然，轴心受力（ e0=0 ）和受弯（ e0=∞）构件为其特 例。

当轴向力为压力时，称为偏心受压；当轴向力为拉力 时，称为偏心受拉。

偏心受压构件多采用矩形截面，工业建筑中尺寸较大的 预制柱也采用工字形和箱形截面，桥墩、桩及公共建筑中的 柱等多采用圆形截面；而偏心受拉构件多采用矩形截面。

e0=0 轴心受拉 偏心受拉 大偏心 e0=∞ 纯弯 偏心受压 小偏心 e0=0 轴心受压小偏心大偏心第七章 偏心受力构件承载力的计算7.1 偏心受压构件正截面承载力计算7.1.1 偏心受压构件的破坏形态偏心受压构件是工程中使用量最大 的结构构件，其受力性能随偏心距、配 筋率和长细比（ l0/h ）等主要因素而变 化。

与轴心受压构件类似，根据构件的 长细比，偏心受压柱也有长柱和短柱之 分。

此外，其他一些重要因素，例如混 凝土和钢筋材料的种类和强度等级、构 件的截面形状、钢筋的构造、荷载的施 加途径等，都对构件的受力性能和破坏 形态产生影响。

第七章 偏心受力构件承载力的计算受压（小偏心受压）破坏 偏心受压构件破坏类型 受拉（大偏心受压）破坏7.1 偏心受压构件正截面承载力计算第七章 偏心受力构件承载力的计算受压（小偏心受压）破坏 受压应力较大一侧的应变首先达到混凝土的极限压应变 而破坏，同侧的纵向钢筋也受压屈服；而另一侧纵向钢筋可 能受压也可能受拉，如果受压可能达到受压屈服，但如果受 拉，则不可能达到受拉屈服。

构件的承载力主要取决于受压混凝土和受压纵向钢筋。

[例7-1]某钢筋混凝土柱，截面尺寸b×h=300×500mm，柱计算长度l0=6m，轴向力设计值N=1300kN，弯矩设计值M=253kN·m。

采用混凝土强度等级为C20，纵向受力钢筋采用HRB335级，求所需配置的A's及A s。

[解]设a s=a's=40mm ，h0=h-a s=500-40=460mm。

由所选材料查附表查得：C20混凝土，f c=9.6N/mm2，α1=1.0 ，纵筋为HRB335级，f y=f'y=300N/mm2,ξb=0.55 。

由于l0/h=6000/500=12>5，应考虑偏心距增大系数。

l0/h12<15,∴ξ2=1.0。

e0=M/N=253ｘ106/1300ｘ103=194.6mme a=20mm或h/30=500/30=16.67mm,取e a=20mme i=e0+e a=194.6+20=214.6mmεe i=1.122ｘ214.6=241mm > 0.3h0=138mm属大偏心受压情况，e=εe i+h/2-a s=241 +500/2-40=451mm，A s及A's均未知，代入基本计算公式（7-6）、（7-7）求解。

由式（7-7）及引入条件x=x b=ξb h0，有：再按式（7-6）求A s最后选用232+228, A's=1069+1232=2841mm2, A s选用225(982mm2)，箍筋选用φ8@300(例7-1图)。

例7-1图[例7-2]一钢筋混凝土柱，截面尺寸b×h=300×600mm，在荷载作用下产生的轴向力设计值N=1200kN，弯矩设计值为362KN·m，柱的计算长度l0=4.5m，混凝土用C30，（α1=1.0,f c=14.3N/mm2），纵筋为HRB335级（f y=f'y=300N/mm2），ξb=0.55 ，设已知受压钢筋为420 ，A's=1256mm2，求所需配置的受拉钢筋A s[解]设a s=a's=35mm ，h0=600-35=565mme0=M/N=362000/1200=301.67mme a=20mm或h/30=600/300=20mm,取e a=20mme i=e0+e a=301.67+20=321.67mm > 0.3h0=0.3ｘ565=169.5mm故属于大偏心受压。

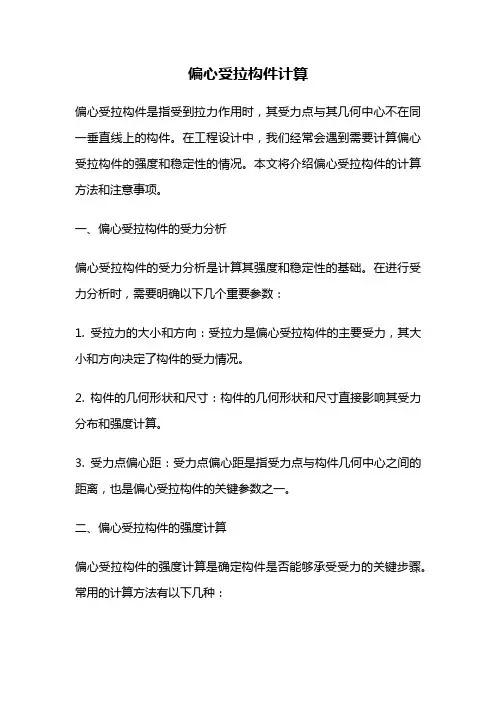

偏心受拉构件计算偏心受拉构件是指受到拉力作用时，其受力点与其几何中心不在同一垂直线上的构件。

在工程设计中，我们经常会遇到需要计算偏心受拉构件的强度和稳定性的情况。

本文将介绍偏心受拉构件的计算方法和注意事项。

一、偏心受拉构件的受力分析偏心受拉构件的受力分析是计算其强度和稳定性的基础。

在进行受力分析时，需要明确以下几个重要参数：1. 受拉力的大小和方向：受拉力是偏心受拉构件的主要受力，其大小和方向决定了构件的受力情况。

2. 构件的几何形状和尺寸：构件的几何形状和尺寸直接影响其受力分布和强度计算。

3. 受力点偏心距：受力点偏心距是指受力点与构件几何中心之间的距离，也是偏心受拉构件的关键参数之一。

二、偏心受拉构件的强度计算偏心受拉构件的强度计算是确定构件是否能够承受受力的关键步骤。

常用的计算方法有以下几种：1. 弹性计算法：根据构件的几何形状和材料的力学性质，采用弹性力学理论进行计算，得出构件的强度。

2. 极限平衡法：假设构件已经达到破坏状态，采用平衡条件和极限状态的要求进行计算，确定构件的承载力。

3. 塑性计算法：考虑材料的塑性变形能力，采用塑性力学理论进行计算，得出构件的强度。

三、偏心受拉构件的稳定性计算偏心受拉构件的稳定性计算是确定构件在受力过程中是否会发生失稳的重要内容。

常用的计算方法有以下几种：1. 延性计算法：根据构件的几何形状和材料的延性特性，采用弹性力学理论进行计算，得出构件的稳定性。

2. 线性稳定性分析法：基于线性稳定性理论，考虑构件的几何形状和材料的力学性质，进行稳定性计算。

3. 非线性稳定性分析法：考虑构件的非线性变形特性，采用非线性稳定性理论进行计算，得出构件的稳定性。

四、偏心受拉构件计算的注意事项在进行偏心受拉构件的计算时，需要注意以下几个问题：1. 确定受力点偏心距的准确数值，尽量避免近似计算，以确保计算结果的准确性。

2. 选择合适的计算方法和理论模型，以保证计算结果的可靠性。
