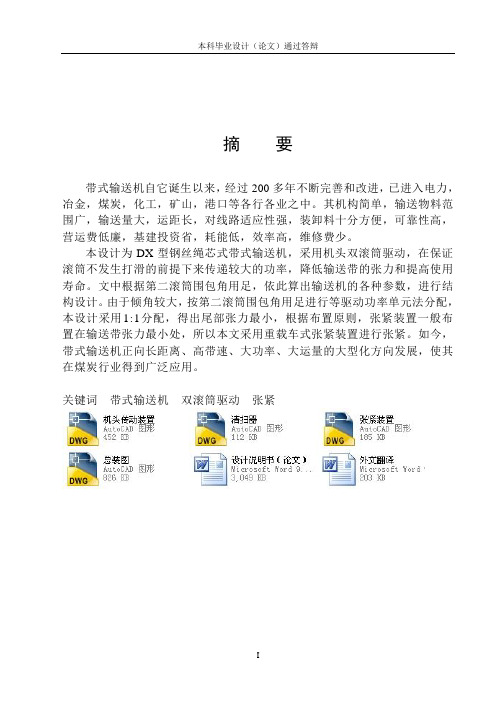

摘要带式输送机自它诞生以来，经过200多年不断完善和改进，已进入电力，冶金，煤炭，化工，矿山，港口等各行各业之中。

其机构简单，输送物料范围广，输送量大，运距长，对线路适应性强，装卸料十分方便，可靠性高，营运费低廉，基建投资省，耗能低，效率高，维修费少。

本设计为DX型钢丝绳芯式带式输送机，采用机头双滚筒驱动，在保证滚筒不发生打滑的前提下来传递较大的功率，降低输送带的张力和提高使用寿命。

文中根据第二滚筒围包角用足，依此算出输送机的各种参数，进行结构设计。

由于倾角较大，按第二滚筒围包角用足进行等驱动功率单元法分配，本设计采用1:1分配，得出尾部张力最小，根据布置原则，张紧装置一般布置在输送带张力最小处，所以本文采用重载车式张紧装置进行张紧。

如今，带式输送机正向长距离、高带速、大功率、大运量的大型化方向发展，使其在煤炭行业得到广泛应用。

关键词带式输送机双滚筒驱动张紧AbstractThe belt conveyer with continue development and improvement has entered all trades and professions such as power, metallurgy, coal, chemical engineering, mine and port since being born for more than 200 years. Its construction is simple , it is broad to transport stock scope, it is big to transport quantity, the length of haul distance has strong adaptability for line, handling material is very convenient, reliability is high , it can reduce investment in basic construction, high efficiency, low maintenance cost.The design is DX model core type belt conveyer of wire rope, the machine header adopts two cylinder drives ,in guarantee cylinder do not occur the prerequisite with slippery dozen transmit greater power, reduce raising the tension of belt conveyer and improve service life. In writing according to second cylinder surround bale angle use enough, according to this various parameters that make conveyer finally, carry out structural design. Since inclination is greater, according to second cylinder wait for drive with foot power unit law distribution, this design adopts 1: 1 is distributed , it is minimum to reach tail tension, basis arrange principle, tension station arranges normally, is in the tension minimum place of conveyer belt , so, this paper use the burden vehicle tension equipment to tighten. Now belt conveyer’s developmen t towards to long distance, high belt speed, great power and high transportation, and the advantage of this kind of conveyer realizes easily, make extensive application in coal industry.Keyword Belt conveyer two cylinder drive tight目录摘要 (I)Abstract (II)第1章绪论 (1)1.1前言 (1)1.2带式输送机的发展史 (1)1.2.1国外带式输送机的发展 (1)1.2.2国内带式输送机的发展 (2)1.2.3国内外带式输送机的差距 (2)1.2.4带式输送机的发展趋势 (3)1.3带式输送机的分类 (3)1.4带式输送机的特点及应用 (4)第2章带式输送机的整体设计方案 (5)2.1方案的确定 (5)2.2工作原理 (7)第3章带式输送机的主要部件与功能 (10)3.1输送带 (10)3.1.1输送带的发展 (10)3.1.2输送带的种类及差异 (10)3.1.3输送带的要求 (11)3.1.4钢丝绳芯输送带 (11)3.2拉紧装置 (12)3.2.1拉紧装置的作用 (12)3.2.2拉紧装置的分类及特点 (12)3.3托辊 (14)3.3.1托辊的结构及作用 (14)3.3.2托辊的选择 (14)3.4清扫装置 (16)3.4.1清扫器的作用 (16)3.4.2清扫器的形式 (16)3.5传动滚筒、改向滚筒 (17)3.5.1传动滚筒的分类 (17)3.5.2改向滚筒的选取 (18)3.5.3环形胀套 (19)3.6机架的设计与选取 (20)3.6.1机头探架 (20)3.6.2中间支架 (20)第4章带式输送机的设计计算 (21)4.1设计参数 (21)4.2根据实际输送量计算带宽 (21)4.3运行阻力 (23)4.4牵引力及运行功率 (28)4.5输送带张力计算 (29)4.6输送带强度验算 (31)4.7滚筒直径的确定 (31)4.8驱动装置的选型及计算 (32)4.8.1电动机的选型 (32)4.8.2液力偶合器的选型 (32)4.8.3减速器的选型 (33)4.8.4联轴器的选型 (36)4.8.5制动器的选型及计算 (37)4.9拉紧力计算 (40)4.10托辊的选取 (41)4.10.1 静载荷计算 (41)4.10.2 动载荷计算 (43)结论 (45)致谢 (46)参考文献 (47)附录1 .......................................... 错误！未定义书签。

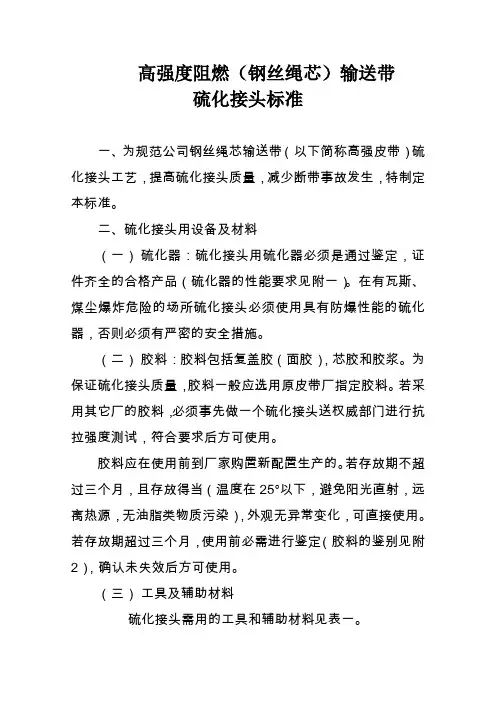

Word格式高强度阻燃（钢丝绳芯）输送带硫化接头标准一、为规范公司钢丝绳芯输送带（以下简称高强皮带）硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准。

二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一）。

在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。

（二）胶料：胶料包括复盖胶（面胶），芯胶和胶浆。

为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料。

若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。

胶料应在使用前到厂家购置新配置生产的。

若存放期不超过三个月，且存放得当（温度在25°以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。

若存放期超过三个月，使用前必需进行鉴定（胶料的鉴别见附2），确认未失效后方可使用。

（三）工具及辅助材料硫化接头需用的工具和辅助材料见表一。

三、硫化接头前的准备工作（一）硫化场地的选择硫化接头地点要选择在峒室（巷道）宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。

硫化接头前一班应对硫化点前后20米的巷道进行冲尘处理，并尽可能的在硫化点上方搭建一掩棚。

严禁在顶板破碎、淋水、煤尘大、风速大、湿度大的地方硫化接头。

（二）固定皮带、搭建工作台若对使用中的皮带重新做头，应将待硫化接头的皮带移至硫化点，先用皮带卡子将一侧皮带固定好，然后提皮带，使接头处存在有足够接头用的富裕皮带。

最后再将另一侧皮带固定好。

固定皮带的卡子要足够多，确保皮带不会滑动。

皮带固定好后即可拆除硫化点皮带机上托辊，搭建工作台，并将硫化器底座和下热板放在工作台上。

四、硫化接头作业程序及工艺（一）接头搭接形式和长度的的确定接头形式和接头长度的选择可遵从胶带厂家提供的形式和参数，也可根据胶带系列和胶带抗位强度从表二或表三中查得。

高强度阻燃（钢丝绳芯）输送带硫化接头标准一、为规范公司钢丝绳芯输送带（以下简称高强皮带）硫化接头工艺，提高硫化接头质量，减少断带事故发生，特制定本标准。

二、硫化接头用设备及材料（一）硫化器：硫化接头用硫化器必须是通过鉴定，证件齐全的合格产品（硫化器的性能要求见附一）。

在有瓦斯、煤尘爆炸危险的场所硫化接头必须使用具有防爆性能的硫化器，否则必须有严密的安全措施。

（二）胶料：胶料包括复盖胶（面胶），芯胶和胶浆。

为保证硫化接头质量，胶料一般应选用原皮带厂指定胶料。

若采用其它厂的胶料，必须事先做一个硫化接头送权威部门进行抗拉强度测试，符合要求后方可使用。

胶料应在使用前到厂家购置新配置生产的。

若存放期不超过三个月，且存放得当（温度在25°以下，避免阳光直射，远离热源，无油脂类物质污染），外观无异常变化，可直接使用。

若存放期超过三个月，使用前必需进行鉴定（胶料的鉴别见附2），确认未失效后方可使用。

（三）工具及辅助材料硫化接头需用的工具和辅助材料见表一。

三、硫化接头前的准备工作（一）硫化场地的选择硫化接头地点要选择在峒室（巷道）宽敞平坦、运输便利、风速小、空气中湿度小、温度低、煤尘少的地方。

硫化接头前一班应对硫化点前后20米的巷道进行冲尘处理，并尽可能的在硫化点上方搭建一掩棚。

严禁在顶板破碎、淋水、煤尘大、风速大、湿度大的地方硫化接头。

（二）固定皮带、搭建工作台若对使用中的皮带重新做头，应将待硫化接头的皮带移至硫化点，先用皮带卡子将一侧皮带固定好，然后提皮带，使接头处存在有足够接头用的富裕皮带。

最后再将另一侧皮带固定好。

固定皮带的卡子要足够多，确保皮带不会滑动。

皮带固定好后即可拆除硫化点皮带机上托辊，搭建工作台，并将硫化器底座和下热板放在工作台上。

四、硫化接头作业程序及工艺（一）接头搭接形式和长度的的确定接头形式和接头长度的选择可遵从胶带厂家提供的形式和参数，也可根据胶带系列和胶带抗位强度从表二或表三中查得。

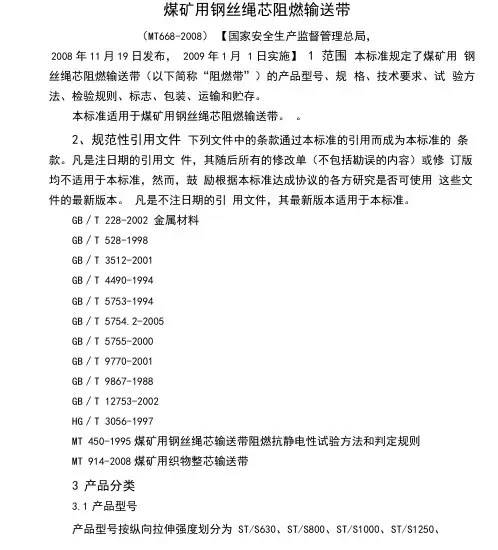

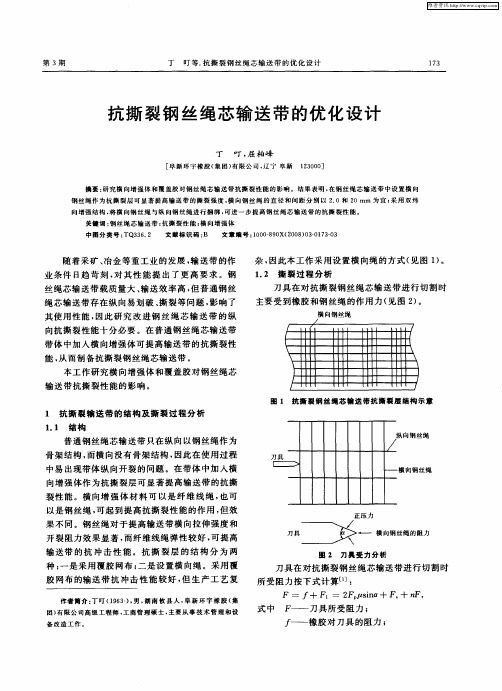

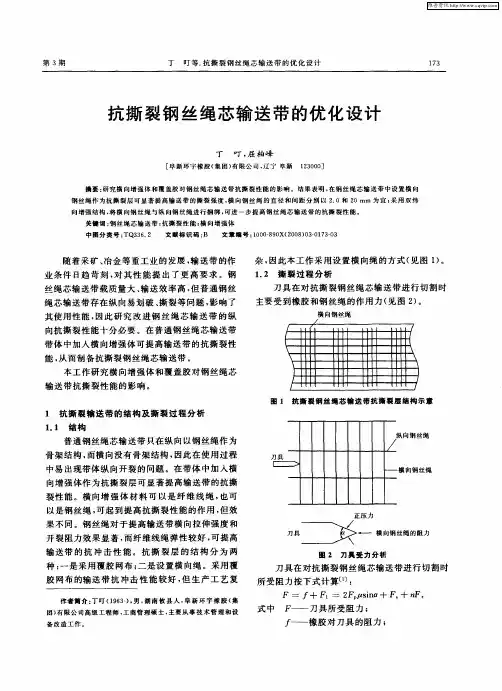

煤矿用钢丝绳芯阻燃输送带（MT668-2008）【国家安全生产监督管理总局，2008年11月19日发布，2009年1月1日实施】1 范围本标准规定了煤矿用钢丝绳芯阻燃输送带（以下简称“阻燃带”）的产品型号、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于煤矿用钢丝绳芯阻燃输送带。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T 228-2002 金属材料GB／T 528-1998GB／T 3512-2001GB／T 4490-1994GB／T 5753-1994GB／T 5754.2-2005GB／T 5755-2000GB／T 9770-2001GB／T 9867-1988GB／T 12753-2002HG／T 3056-1997MT 450-1995煤矿用钢丝绳芯输送带阻燃抗静电性试验方法和判定规则MT 914-2008煤矿用织物整芯输送带3产品分类3.1产品型号产品型号按纵向拉伸强度划分为ST/S630、ST/S800、ST/S1000、ST/S1250、ST/S1600、ST/S2000、ST/S2500、ST/S2800、ST/S3150、ST/S3500、ST/S4000、ST/S4500、ST/S5000、ST/S5400、ST/S6300、ST/S7000 和ST/S7500,共17 种。

（其中，ST一表示钢丝绳芯输送带，S—阻燃性抗静电性代号，2500—纵向拉伸强度为2500N/mm）3.2规格3.2.1宽度阻燃带宽度表表 1 mm3.2.2长度阻燃带出厂长度由供需双方商定。

4技术要求4.1外观质量4.1.1阻燃带不得有边部波浪。

煤矿用钢丝绳芯阻燃输送带（MT668-2008）【国家安全生产监督管理总局，2008年11月19日发布，2009年1月1日实施】1 范围本标准规定了煤矿用钢丝绳芯阻燃输送带（以下简称“阻燃带”）的产品型号、规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于煤矿用钢丝绳芯阻燃输送带。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB／T 228-2002 金属材料GB／T 528-1998GB／T 3512-2001GB／T 4490-1994GB／T 5753-1994GB／T 5754.2-2005GB／T 5755-2000GB／T 9770-2001GB／T 9867-1988GB／T 12753-2002HG／T 3056-1997MT 450-1995 煤矿用钢丝绳芯输送带阻燃抗静电性试验方法和判定规则MT 914-2008 煤矿用织物整芯输送带3 产品分类3.1 产品型号5.3 覆盖层厚度阻燃带的覆盖层厚度应符合表3的规定。

4.4.3 内黏合强度：对含织物层的阻燃带，覆盖层与织物层之间的平均内黏合强度不得小于8kN/m。

4.5 覆盖层性能覆盖层性能应符合下列规定：a）拉伸强度大于等于15.0MPa。

b）拉断伸长率大于等于350%。

c）老化试验（70℃×168h）后：4.6.4 钢丝绳接头每条阻燃带种钢丝绳的接头应符合下列规定：a）阻燃带100m长度内两边部的各一根钢丝绳不得有接头；b）距带端10m以内，钢丝绳不得有接头；c）任何一根钢丝绳的接头数不得大于1；d）每10m阻燃带中，接头数不得大于1，任意两根钢丝绳接头，在长度方向上的距离不得小于10m；e）有接头钢丝绳数目不得大于钢丝绳总数的5%。

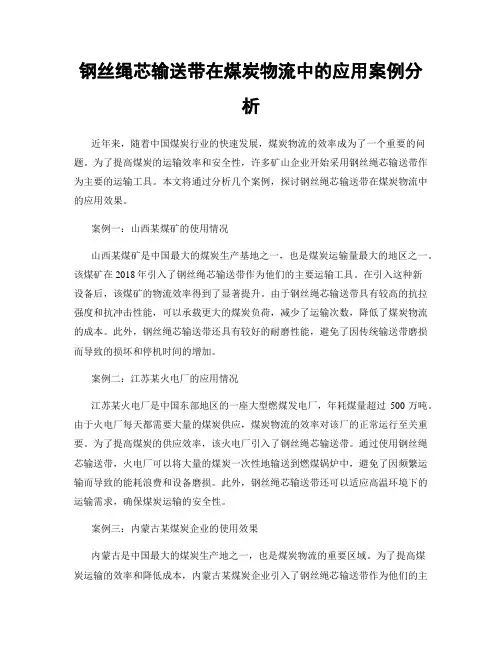

钢丝绳芯输送带在煤炭物流中的应用案例分析近年来，随着中国煤炭行业的快速发展，煤炭物流的效率成为了一个重要的问题。

为了提高煤炭的运输效率和安全性，许多矿山企业开始采用钢丝绳芯输送带作为主要的运输工具。

本文将通过分析几个案例，探讨钢丝绳芯输送带在煤炭物流中的应用效果。

案例一：山西某煤矿的使用情况山西某煤矿是中国最大的煤炭生产基地之一，也是煤炭运输量最大的地区之一。

该煤矿在2018年引入了钢丝绳芯输送带作为他们的主要运输工具。

在引入这种新设备后，该煤矿的物流效率得到了显著提升。

由于钢丝绳芯输送带具有较高的抗拉强度和抗冲击性能，可以承载更大的煤炭负荷，减少了运输次数，降低了煤炭物流的成本。

此外，钢丝绳芯输送带还具有较好的耐磨性能，避免了因传统输送带磨损而导致的损坏和停机时间的增加。

案例二：江苏某火电厂的应用情况江苏某火电厂是中国东部地区的一座大型燃煤发电厂，年耗煤量超过500万吨。

由于火电厂每天都需要大量的煤炭供应，煤炭物流的效率对该厂的正常运行至关重要。

为了提高煤炭的供应效率，该火电厂引入了钢丝绳芯输送带。

通过使用钢丝绳芯输送带，火电厂可以将大量的煤炭一次性地输送到燃煤锅炉中，避免了因频繁运输而导致的能耗浪费和设备磨损。

此外，钢丝绳芯输送带还可以适应高温环境下的运输需求，确保煤炭运输的安全性。

案例三：内蒙古某煤炭企业的使用效果内蒙古是中国最大的煤炭生产地之一，也是煤炭物流的重要区域。

为了提高煤炭运输的效率和降低成本，内蒙古某煤炭企业引入了钢丝绳芯输送带作为他们的主要运输设备。

使用钢丝绳芯输送带后，该企业的物流效率明显提高。

钢丝绳芯输送带具有较高的抗拉强度和抗冲击性能，可以承载大量的煤炭负荷，减少了运输次数和能源消耗。

此外，钢丝绳芯输送带还可以自动调节张力，保持输送带的稳定运行，减少了因输送带跑偏而引起的停机时间。

综合分析以上的应用案例，可以得出钢丝绳芯输送带在煤炭物流中的应用效果显著。

钢丝绳芯输送带具有较高的抗拉强度、抗冲击性能和耐磨性能，可以承载大量的煤炭负荷，提高了物流的效率。
