变压器工频外施耐压试验介绍摘要：变压器出厂需要达到能够可靠、安全运行的要求，为保证上述要求，变压器的绝缘电气强度需要符合要求，并且绝缘、电气性能同样需要符合国家标准。
为了检验变压器产品在正常工作情况和不正常工作情况下能否正常运行，需要对变压器产品进行电气强度检验。
只有通过考核，变压器产品才具备能够在电网上运行的基本要求。
工频外施耐压试验作为考核变压器主绝缘强度的重要试验项目，是变压器产品出厂前必须开展的一项关键试验项目。
关键词：变压器；试验；外施耐压0 概述工频耐压电压试验是对变压器某一部分的绝缘上施加一次相应的额定耐受电压（方均根值），其持续时间为1min和频率达数百赫兹而持续时间不超过1min的试验。
变压器进行交流耐压试验过程中，需要产品的被测线圈、与线圈相连的引线、其他所有部件都要在相等的电压条件下进行考核；未被试验的线圈需要短接并可靠接地。
不同于全绝缘的产品，分级绝缘的产品在进行交流耐压试验时，试验电压可以依据线圈末端需要达到的耐压水平来制定考核标准。
外施交流耐压试验主要是为了检验线端对地、线圈与线圈间的主绝缘强度。
对于全绝缘变压器来说，这一试验并不能正常考核上述内容；对于分级绝缘的变压器产品来说，本试验也只能检验线圈对铁轭的端部绝缘、线圈一部分引线对地的绝缘强度；像线圈对地和线圈与线圈之间的强度就不能实现考核的目的，本试验只能检验线圈的主绝缘强度。
1 试验要求根据试验依据的国家标准（GB1094.3），对于分级绝缘、油浸式变压器产品的线圈交流外施耐压试验需达到的电压可参考表1。
表1 工频试验电压要求进行工频耐压试验所用的试验电压的波形要求为近似正弦波，并且要求正弦波的两个半波应相同，并且电压的峰值和电压的有效值的比值能达到1.414±7%的标准。
同样，谐波的有效值如果也能到达到不大于基波方均根值的5%的标准，一样能够认为试验电压波形满足所需的标准。
按照IEC76-3和GB1094.3-85的要求，试验电压的频率应不小于80%额定频率。
工频耐压：工频试验变压器的优势和特点
工频试验变压器的优势
工频试验变压器是由铁芯、绕组和绝缘材料等结构组成，是电力系统中比较常规的试验设备,价格便宜、单机容量大，满足高压电气设备、电器元件、绝缘材料在高压作用下的绝缘强度试验，工频试验变压器结构简单，做工精良，利用硅堆（高压二极管）作为直流/交流转换的桥梁，直流纹波系数相对较差，但负载能力较强，散热性较好，工频试验变压器广泛用于电力系统、工矿企业等部门。
主要特点
工频试验变压器与电力变压器原理相同，相比而言，工频试验变压器具有下列特点：
（1）工频试验变压器的漏磁通较大，短路电抗值也较大；
（2）持续工作时间短，温升效应好，不必采用的冷却系统，一般按照短时考虑；（3）短路电流较小，不必考虑绕组的短路机械强度；
（4）采用优质的铁芯和较低的磁通密度，波形畸变较小；
（5）采用变压器油作为绝缘介质，稳定性好，维护成本低。

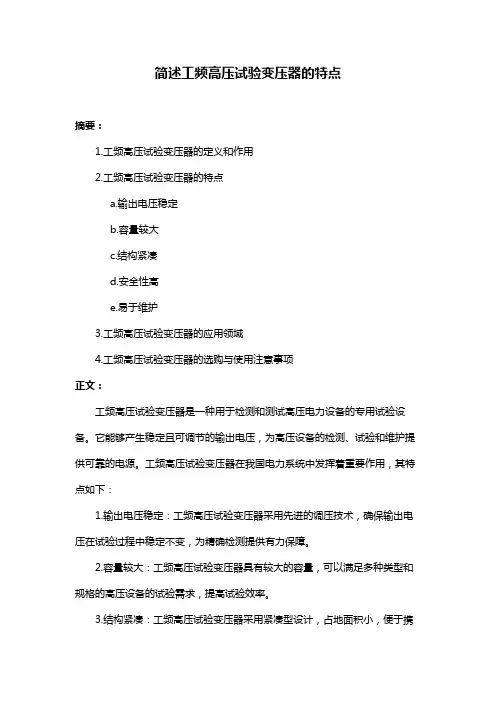

简述工频高压试验变压器的特点摘要：1.工频高压试验变压器的定义和作用2.工频高压试验变压器的特点a.输出电压稳定b.容量较大c.结构紧凑d.安全性高e.易于维护3.工频高压试验变压器的应用领域4.工频高压试验变压器的选购与使用注意事项正文：工频高压试验变压器是一种用于检测和测试高压电力设备的专用试验设备。
它能够产生稳定且可调节的输出电压，为高压设备的检测、试验和维护提供可靠的电源。
工频高压试验变压器在我国电力系统中发挥着重要作用，其特点如下：1.输出电压稳定：工频高压试验变压器采用先进的调压技术，确保输出电压在试验过程中稳定不变，为精确检测提供有力保障。
2.容量较大：工频高压试验变压器具有较大的容量，可以满足多种类型和规格的高压设备的试验需求，提高试验效率。
3.结构紧凑：工频高压试验变压器采用紧凑型设计，占地面积小，便于携带和移动，适应各种试验环境。
4.安全性高：工频高压试验变压器在设计时充分考虑了安全性，采用双重绝缘和接地保护等措施，确保试验过程的安全可靠。
5.易于维护：工频高压试验变压器采用模块化设计，部件更换和维护方便，降低了设备的维修成本。
工频高压试验变压器广泛应用于电力系统、电气制造、科研机构等领域，对于保障高压设备的正常运行和安全具有重要意义。
在选购工频高压试验变压器时，应注意以下几点：1.根据试验需求选择合适的容量和电压等级。
2.确保试验变压器具有良好的稳定性和可靠性。
3.考虑设备的便携性和占地面积，以满足不同试验环境的需求。
4.了解供应商的售后服务，确保设备的及时维修和保养。
5.购买正规厂家生产的产品，确保试验设备的安全性和质量。
在使用工频高压试验变压器时，还需注意以下几点：1.严格遵守试验规程，确保试验安全顺利进行。
2.定期检查试验设备的绝缘状况，发现问题及时处理。
3.试验过程中，确保设备可靠接地，防止意外触电。
4.防止试验设备受潮，保证设备正常运行。
5.定期对试验设备进行维护和保养，延长设备使用寿命。
变压器工频交流耐压试验相对于变压器的主绝缘即绕组与绕组之间以及绕组与铁芯之间的绝缘而言，变压器还有另外一项重要的绝缘性能指标――纵绝缘。
纵绝缘是指变压器绕组具有不同电位的不同点和不同部位之间的绝缘，主要包括绕组匝间、层间和段间的绝缘性能，而国家标准和国际电工委员会标准中规定的“感应耐压试验”则是专门用于检验变压器纵绝缘性能的测试方法之一。
变压器的纵绝缘主要依赖于绕组内的绝缘介质——漆包线本身的绝缘漆、变压器油、绝缘纸、浸渍漆和绝缘胶等等；纵绝缘电介质很难保证100%的纯净度，难免混含固体杂质、气泡或水份等，生产过程中也会受到不同程度的损伤；变压器工作时的最高场强集中在这些缺陷处，长期负载运作的温升又降低绝缘介质的击穿电压，造成局部放电，电介质通过外施交变电场吸收的功率即介质损耗会显著增加，导致电介质发热严重，介质电导增大，该部位的大电流也会产生热量，就会使电介质的温度继续升高，而温度的升高反过来又使电介质的电导增加。
如此长期恶性循环下去，最后导致电介质的热击穿和整个变压器的毁坏。
这一故障表现在变压器的特性上就是空载电流和空载功耗显著增加，并且绕组有灼热、飞弧、振动和啸叫等不良现象。
可见利用感应耐压试验检测出变压器是否含有纵绝缘缺陷是极其必要的。
感应耐压试验原理变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；而感应耐压试验给变压器施加２倍额定电压以上的电压，可在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在２倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。
10kv变压器工频耐压试验标准(一)10kv变压器工频耐压试验标准引言•变压器工频耐压试验是对10kv变压器的重要的性能检测之一。
本文将介绍相关的标准和测试方法。
目录1.什么是10kv变压器工频耐压试验2.测试准备工作–准备测试仪器和设备–给定测试方案和条件–检查设备和线路连接3.实施10kv变压器工频耐压试验–预试验前的准备–试验过程中的注意事项–试验结果的记录与分析4.试验结果的判定标准–正常结果的判断标准–异常结果的处理方法5.结论什么是10kv变压器工频耐压试验•10kv变压器工频耐压试验是一种对变压器绝缘性能的重要测试。
它可以检测变压器在额定电压下的绝缘强度和绝缘电阻值是否符合国家标准。
测试准备工作准备测试仪器和设备•在进行10kv变压器工频耐压试验前，需要确保以下仪器和设备的准备：–高压发生器–电压表和电流表–绝缘电阻测试仪–钳形电流表–接地电阻测试仪–试验变压器–相应的电缆和连接器等给定测试方案和条件•在测试前，应制定详细的测试方案和条件，包括：–试验电压和电流值–试验时间–环境温度和湿度要求–试验过程中的安全措施等检查设备和线路连接•在进行10kv变压器工频耐压试验前，需要进行设备和线路连接的检查，确保连接的可靠性和正确性。
实施10kv变压器工频耐压试验预试验前的准备•在进行10kv变压器工频耐压试验前，需要进行以下准备工作：–检查试验变压器的状态和参数设置–检查试验线路和连接器的状态–确保试验现场的安全和整洁试验过程中的注意事项•在进行10kv变压器工频耐压试验过程中，需要注意以下事项：–严格遵守试验方案和条件–定期检查各测量仪器的准确性和稳定性–观察试验过程中的异常情况，并及时处理试验结果的记录与分析•在10kv变压器工频耐压试验结束后，需要对试验结果进行记录和分析，包括：–记录试验电压和电流值–记录试验时间和环境条件–分析试验过程中的异常情况和原因–分析试验结果是否符合标准要求试验结果的判定标准正常结果的判断标准•根据国家标准，正常的10kv变压器工频耐压试验结果应满足以下条件：–绝缘强度和绝缘电阻值高于规定的最低值–试验过程中无异常现象和事故发生异常结果的处理方法•如出现10kv变压器工频耐压试验结果异常，需要根据实际情况进行处理，可能的处理方法包括：–重新进行试验–检查和修复设备或线路故障–进行进一步的绝缘检查和测试结论•10kv变压器工频耐压试验是确保变压器绝缘性能符合标准要求的重要测试。
工频耐压试验中试验变压器容量的选择方法变压器常见问题解决方法工频耐压试验中试验变压器容量的选择方法试验变压器的容量这么选择，是很多电力检测试行业一线使用人员困扰的问题，在选择试验变压器的过程中，一般是由试验变压器生产企业供应的使用说明，已经推举的容量。
而在实际的使用过程中，试验变压器的容量是否合适，是否在运行状态，能否充分其他检测试验的要求呢？首先，依据我们的试验需求，通过计算是可以得到适合的容量的，标称试验变压器容量Pn的确定公式：Pn=KVn2Ct10—9在公式中：Pn————标称试验变压器容量（KVA）Vn————试验变压器的额定输出高压的有效值（KV）K—————安全系数。
K1，标称电压Vn1MV时，K=2，标称电压较低时，K值可取高一些。
Ct————被试品的电容量（PF）————角频率，=2f，f—————试验电源的频率被试设备的电容量Ct可由交流电桥测出。
Ct的变化很大，可由设备的类型而定。
典型数据如下：简单的桥式或悬式绝缘子几十微法简单的分级套管 1001000PF电压互感器 202300PF电力变压器1000KVA —1000PF1000KVA 100010000PF高压电力电缆和油浸纸绝缘 250300PF/m气体绝缘—60PF/m封闭变电站，SF6气体绝缘 10010000PF对于不同的试验电压Vn，选择不同的（适当的）安全系数K。
以上列出不同的Vn所选用的K值供参考Vn = 50100KVK=4 Vn = 150300KV K=3 Vn300KVK=2该试验变压器容量的计算公式，适用于各种试验变压器检测试验的场合，依据被试验品所需要的电压及安全容量，来选择合适容量的试验变压器。
在保障检测试验安全的前提下，选择合适的试验变压器，同时充分不同容量的试验需求。
交直流高压试验变压器在升压或耐压试验过程，如发觉下列不正常情况时，应立刻降压，切断电源。
停止试验并查明原因：①电压表指针摇摆很大；②发觉绝缘烧焦或冒烟；③被试品内有不正常的声音。
10kv变压器工频耐压试验接线方法
进行10kv变压器工频耐压试验的接线方法如下：
1. 将控制箱与试验变压器按正确距离放置。
确保高压与低压操作区距离2米以上。
2. 控制箱（台）与变压器连接，首先将控制箱上的“输出”端子与试验变压器上的“输入”端子连接，注意无正反。
接着将控制箱上的“仪表”端子与试验变压器上的“仪表”端子连接，同样无正反。
3. 试验变压器高压输出端依次连接限流电阻、微安表、试品。
请注意，试验变压器高压输出端与试品间的高压线应避免接触地面。
4. 将控制箱、试验变压器、试品依次与接地排连接。
接地排应确保接地电阻不小于Ω。
5. 检查所有接线是否正确，并二次检查所以接线位置是否紧固。
此时应通知试验区内所有人员撤离。
6. 将电源接入控制箱（台），启动电源，便可开始试验。
请注意，进行此项操作时必须严格遵守安全规程，确保电源已断开，并在专业人员的指导下进行。
变压器工频耐压标准变压器是电力系统中常见的电气设备，其在输配电系统中起着重要的作用。
在变压器的生产和运行过程中，工频耐压测试是非常重要的一项检测工作。
本文将介绍变压器工频耐压标准的相关内容，以帮助读者更好地了解变压器的工频耐压测试。
首先，变压器工频耐压标准是指变压器在正常运行条件下，能够承受的额定电压下的工频耐压能力。
根据国家标准和行业规范，变压器的工频耐压测试应符合相应的标准要求，以确保变压器在运行过程中能够安全可靠地工作。
在进行变压器工频耐压测试时，需要注意以下几点标准要求：1. 试验电压的选择，根据变压器的额定电压等级和试验要求，选择合适的试验电压进行测试。
试验电压的选择应符合相关标准的规定，以确保测试结果的准确性和可靠性。
2. 试验波形的要求，变压器工频耐压测试时，试验波形应符合国家标准和行业规范的要求，以确保测试过程中的波形稳定、准确。
3. 试验时间和试验方法，在进行变压器工频耐压测试时，应按照标准要求选择合适的试验时间和试验方法进行测试，以确保测试结果的准确性和可靠性。
4. 试验过程中的监测和记录，在进行变压器工频耐压测试时，应对试验过程中的电压、电流、波形等参数进行实时监测和记录，以确保测试结果的准确性和可靠性。
5. 试验结果的判定，根据国家标准和行业规范的要求，对变压器工频耐压测试的结果进行判定，以确定变压器是否符合相关的标准要求。
总之，变压器工频耐压标准是保证变压器安全可靠运行的重要保障，对于变压器的生产和运行具有重要的意义。
在进行变压器工频耐压测试时，应严格按照相关的标准要求进行，以确保测试结果的准确性和可靠性。
希望本文内容能够帮助读者更好地了解变压器工频耐压标准的相关内容，为变压器的生产和运行提供参考和指导。
2018/11/12工频耐压试验装置 | Sansion三新 电力 工频耐压试验详解及试验变压器第一部分：工频耐压试验1 电气高压试验的简述进行电气高压试验的主要目的是，检查电气设备的绝缘性是否良好，各个功能是否正常，以确保电气设备能够正常运行。
在对变压器进行高压试验时，要在屏蔽的条件下进行，因为空气中的湿度与温度等问题都会对试验造成影响，使得试验结果的准确性受到影响。
在屏蔽的条件下进行高压试验，试验结果将会更加准确。
2 影响试验变压器试验的因素对于试验变压器的安全性来讲，受到试验数据准确性，试验的可行性影响严重，在进行高压试验时，影响到试验的因素很多，下面对主要的影响因素进行逐一分析。
首先，高压试验会受到湿度与温度的影响。
湿度：高压试验节进行时，必须在屏蔽的条件下进行，而试验过程中会受到空气湿度的影响，使得实验数据的准确性受到影响。
对于测量的数据来讲，通过一次试验是不可能得到精准数据的，需要通过大量的试验来确保数据的精准性，通过历史数据与标准数据的比较得出相应的结果，而在试验过程中，空气湿度的指数越大，测量出的结果准确性越低，因此，在高压试验过程中，受到空气中湿度的影响是主要原因之一。
受到温度的影响：高压试验过程中，温度的影响主要表现在试验材料对温度的敏感性。
变压器所使用的材料是绝缘的，当受温度很高时，材料的绝缘性就会变差，绝缘的电阻阻值将会降低，主要原理如下：离子与分子的不规则运动。
分子的不规则运动受到温度的影响严重，当温度变高时，分子的运动将会变得剧烈。
同样，离子在绝缘电阻中，当温度升高时，运动也将会逐渐加快。
电阻的极性变大，从而使得阻值降低。
水分溶解。
绝缘电阻中有水分出现，当温度升高时，水分会溶解到电阻内部使得阻值变小。
通常情况下，电阻的阻值与温度成反比，所以在试验过程中需要在屏蔽的条件下进行。
与此同时，在实验过程中还要确保绝缘电阻的表面清洁，这也会造成测量误差出现。
另外，还需要注意的是，对于干变压器来讲，在温度40度前，绝缘电阻的阻值是与温度成正比的。
10kv变压器工频耐压试验标准摘要：1.10kv 变压器工频耐压试验标准的含义2.工频耐压试验的具体要求3.工频耐压试验的测试方法4.工频耐压试验的注意事项5.工频耐压试验的实际应用正文：1.10kv 变压器工频耐压试验标准的含义10kv 变压器工频耐压试验标准是指在特定条件下，对10kv 变压器进行工频耐压试验时所需遵守的技术规范和要求。
工频耐压试验是为了检验变压器在正常运行时，其绝缘性能是否能够承受住额定电压下的工频电压，以确保变压器的安全稳定运行。
2.工频耐压试验的具体要求在进行10kv 变压器的工频耐压试验时，需要满足以下具体要求：(1) 试验电压：工频耐压试验的试验电压一般为变压器额定电压的1.5 倍，即10kv 变压器的试验电压为15kv。
(2) 试验时间：工频耐压试验的持续时间一般为1 分钟。
(3) 试验环境：试验环境应无尘、无腐蚀性气体，且温度适宜。
3.工频耐压试验的测试方法工频耐压试验的测试方法一般分为以下几个步骤：(1) 准备工作：将被试变压器停电，对试验设备进行检查，确保试验设备完好无损。
(2) 接线：按照试验电路图，将被试变压器的高压绕组与试验电源相连，低压绕组与接地装置相连。
(3) 调整试验电源：调整试验电源的电压至试验电压，并稳定输出。
(4) 开始试验：开始工频耐压试验，记录试验时间，并观察试验过程中的现象。
(5) 结束试验：试验结束后，将被试变压器的电源切断，对试验设备进行清理和整理。
4.工频耐压试验的注意事项在进行10kv 变压器的工频耐压试验时，需要注意以下几点：(1) 试验前应对被试变压器进行检查，确保其绝缘性能良好。
(2) 试验过程中应注意观察试验电压、电流和试验时间，确保试验条件符合要求。
(3) 试验结束后，应对被试变压器进行检查，确保其绝缘性能未受到影响。
(4) 试验过程中应遵循安全操作规程，确保人员安全。
工频试验验变压器使用说明
一、安全操作指引
1.请提前开启工频试验变压器，预热后，才可以开始接线。
2.接线完毕后，请确保工频试验变压器的连接线缆处于牢固状态，并且线路完整无损。
3.请勿在工作时，连接或拆除接线线路。
4.在试验前，变压器要使用专用绝缘设备进行绝缘检查。
5.频率为1KHZ以下的变压器，在试验前要先把电容器及负载接地。
6.请确保试验设备的接地电阻小于4欧姆，以保证安全。
7.对仪表进行检查，以确保正确的测量结果。
8.在试验过程中，请勿触及变压器中的热部分，以防止烫伤。
二、变压器的调试
1.启动工频试验变压器之前，请先把变压器的连接线缆牢固的插到变压器的接口上。
2.变压器的调试请按照说明书进行，并调整输出电压至有效电压值范围内，观察电流是否符合要求。
3.如果调试失败，请停止使用，并请专业人员进行检修。
三、试验过程中的注意事项
1.在试验过程中，请勿改变变压器的结构，以免影响测试结果。
2.如果变压器在试验过程中发现异常情况，及时停止使用并解决问题。
3.如果发现变压器发热多，及时断开连接并进行检查，以避免发生意外。
4.在试验过程中。
简述工频高压试验变压器的特点摘要：一、引言二、工频高压试验变压器的定义和作用三、工频高压试验变压器的特点1.工频高压试验变压器的工作原理2.输出电压稳定3.容量大，效率高4.安全性高5.结构紧凑，便于携带和维护四、工频高压试验变压器的应用领域五、结论正文：一、引言在电力系统中，高压试验是保证电力设备安全运行的重要环节。
工频高压试验变压器作为高压试验设备的核心部分，其性能和特点直接影响到试验的结果和安全性。
本文将详细介绍工频高压试验变压器的特点，以帮助大家更好地了解和应用这一重要设备。
二、工频高压试验变压器的定义和作用工频高压试验变压器是一种用于高压试验的专用变压器，它能将输入的交流电压升高到试验所需的电压，以对被试设备进行电压、电流、功率等参数的测量和分析。
其作用主要是检验电力设备在正常运行电压下的绝缘性能、泄漏电流、介质损耗等指标。
三、工频高压试验变压器的特点1.工频高压试验变压器的工作原理工频高压试验变压器采用串联谐振原理，使输入的交流电压在变压器中产生高频电磁感应，从而实现输出电压的升高。
这种工作原理使得工频高压试验变压器具有良好的频率响应特性，能适应不同频率的电源波动。
2.输出电压稳定工频高压试验变压器采用先进的调压技术，使输出电压在试验过程中保持稳定。
这有利于确保试验结果的准确性和可靠性，避免因电压波动引起的试验误差。
3.容量大，效率高工频高压试验变压器具有较大的容量和较高的效率，能够在短时间内完成对大量被试设备的试验，提高试验效率。
4.安全性高工频高压试验变压器在设计时充分考虑了安全性，采用绝缘材料和密封结构，有效防止试验过程中高压部分的泄漏和短路。
同时，还设有过压、过流、漏电等保护装置，确保试验过程的安全。
5.结构紧凑，便于携带和维护工频高压试验变压器采用紧凑结构设计，占地面积小，便于携带和搬运。
同时，采用模块化设计，易于维护和更换部件。
四、工频高压试验变压器的应用领域工频高压试验变压器广泛应用于电力、石油、化工、冶金、机械等行业，适用于各类高压电力设备的试验和检测。
变压器工频耐压试验电压标准变压器工频耐压试验电压标准是指在变压器的工频耐压试验中所需施加的电压值标准。
在变压器的生产、运输、安装和运行过程中，为了保证其安全可靠地运行，需要进行各种试验，其中工频耐压试验是非常重要的一项试验之一。
通过对变压器进行工频耐压试验，可以检验其绝缘结构和绝缘性能是否符合要求，从而确保变压器在运行时不会发生绝缘击穿和故障，保证电力系统的安全稳定运行。
一、变压器工频耐压试验电压标准的定义变压器工频耐压试验电压标准是指在变压器的工频耐压试验中，根据变压器的额定电压和绝缘结构确定的耐压电压数值。
工频耐压试验电压标准是由国家标准或行业标准规定的，其目的是为了保证变压器在试验中能够承受安全可靠的电压，并能够检验变压器的绝缘结构、绝缘性能是否符合要求。
在变压器的生产和运输过程中，为了保证变压器的绝缘结构不受损坏，需要进行工频耐压试验。
根据变压器的额定电压和绝缘结构确定的耐压试验电压标准，可以有效地保证变压器在试验中能够承受安全可靠的电压，从而保证其安全可靠地运行。
二、变压器工频耐压试验电压标准的国家标准根据国家标准《变压器、电抗器和电抗性电气设备的工频额定电压和额定容量》GB1094.1-2013，变压器工频耐压试验电压标准由变压器的额定电压和绝缘结构来确定。
具体的计算方法如下：1. 对于油浸式变压器，其工频耐压试验电压标准为：相间和至地的有效值为2.5U加2kV，相间的脉动值为10%U加1kV；2. 对于干式变压器，其工频耐压试验电压标准为：相间和至地的有效值为3U加2kV，相间的脉动值为15%U加1kV。
根据国家标准的规定，变压器工频耐压试验电压标准是根据变压器的额定电压和绝缘结构来确定的，保证了变压器在试验中能够承受安全可靠的电压，并能够检验其绝缘结构、绝缘性能是否符合要求。
三、变压器工频耐压试验电压标准的重要性工频耐压试验是变压器生产和运输中非常重要的一项试验，其电压标准的确定对于变压器的安全可靠运行具有重要意义。
工频试验变压器的结构及原理1. 引言嘿，朋友们！今天咱们来聊聊一个挺酷的东西——工频试验变压器。
这家伙可不是普通的变压器，它的作用可是大大的。
在电力试验中，工频试验变压器就像是电力界的“超级英雄”，负责把电压调节到一个安全又可靠的水平。
无论是电力设备的检测，还是电气设备的绝缘试验，它都是不可或缺的伙伴。
你要是想知道它是怎么工作的，嘿，那就跟我一起来探索吧！2. 工频试验变压器的结构2.1 外观和基本构造好啦，先来说说它的外观。
工频试验变压器通常是个大块头，外表金属闪闪的，看起来就像个威武的铁桶。
它的主体一般是用铁心和绕组构成的。
铁心就像是它的骨架，负责支持整个变压器，而绕组则是那一根根精细的电线，缠绕在铁心上。
这样的设计让电流能在绕组中“流动自如”，同时又能把电压有效地变换。
听起来是不是有点像搭建乐高？不过，这个乐高可不止是玩玩的，它可是关乎安全的重任。
2.2 绝缘和冷却接下来，咱们再聊聊绝缘材料。
这玩意儿可重要了，它就像是工频试验变压器的“保护伞”。
在高电压下，变压器的每个部件都得有良好的绝缘，不然就会像过年放炮一样，噼里啪啦的闹腾。
绝缘材料可以是油，也可以是塑料，总之得确保电流不跑偏，保护设备和操作人员的安全。
此外，变压器还需要一个良好的冷却系统，毕竟它工作的时候可不想发热得像个锅盖。
冷却系统通常是油冷却或空气冷却，想象一下，变压器就像是在享受夏日的清凉，舒服吧？3. 工频试验变压器的原理3.1 工作原理说到原理，工频试验变压器的工作方式其实不复杂。
它的核心思想就是“电磁感应”。
当电流通过绕组时，产生的磁场会在铁心中感应出电压。
换句话说，就是把低电压的电流通过变压器“变身”，变成高电压。
这就像是你把水从一个小水龙头里灌进一个大水缸，水压自然会增加！在试验中，变压器能将电压调节到需要的水平，让试验变得安全可靠。
3.2 应用领域工频试验变压器的应用可真是广泛。
比如说，在电力设备的检测中，工程师们会用它来检查设备的绝缘性能。
变压器外施工频耐压试验步骤
变压器外施工频耐压试验，用于全绝缘变压器或分级绝缘变压器的中性点耐压及低压绕组的耐压试验。
因为工频耐压试验属于破坏性试验，试验电压高，所以必须严格遵守下列操作步骤，以免出现人身伤亡事故和设备的损坏。
（1）将变压器各绕组接地放电，对大容量变压器应充分放电（5min）。
拆除或断开变压器对外的一切连线。
（2）进行接线，检查试验接线正确无误，三相变压器被试绕组所有出线套管应短接后加电压，非加压绕组所有出线也应短接并可
靠接地。
调压器在零位。
被试变压器外壳和非加压绕组应可靠
接地，试验回路中过电流和过电压保护应整定正确、可靠。
油浸变压器的套管、升高座、人孔等部位均应充分排气，避免器身内残存气泡的击穿放电。
变压器本体所有电流互感器二次短路接地。
（3）合上试验电源，不接试品升压，将球隙的放电电压整定在
1.1—1.5倍额定试验电压所对应的放电距离。
（4）断开试验电源，降低电压为零，将高压引线接上试品，接通电源，开始升压进行试验。
（5）升压必须从零（或接近于零）开始，切不可冲击合闸。
升压速度自75%试验电压开始均匀升压，约为每秒2%试验电压的速率升压。
升压过程中应密切监视高压回路和仪表指示，监听被试品有何异响。
升压试验电压，开始计时并读取试验电压。
耐压60s后，迅速均匀降低到零，然后切断电源，放电、挂接地线。
试验中如无破坏性放电发生，则认为通过耐压试验。
（6）试验后必须对设备充分放电，在拆除试验接线。
（7）试验后应再次测试绝缘电阻，其值应正常，较试验前下降不大于30%。
FS系列试验变压器
一、产品概述：
工频耐压试验台可用来检测有关电气装置、电气元件、电气材料的抗电强度及漏电情况。
适用于中小型电机、高压电机、低压电器等产品的检测。
具有电压、电流数字显示、击穿声光报警、自动断开高压、手动复位、漏电流直接在高压端测量等特点。
二、分类
试验变压器按介质或结构分有五种:
1、油浸式试验变压器:体积大，重量重，容量大，维修方便，后期维护费用高;主流产品。
2、充气式试验变压器:免维护，灭弧性好，重量轻，体积小，局放量小。
3、干式试验变压器:免维护，重量轻，体积小，可倒放，成本高。
4、绝缘筒式试验变压器:成套设备配套性强，电压容量系列齐全，功能完善;阻抗电压低，系统阻抗不大于5%，满足交流污秽试验要求;采用快速电子保护装置，可靠性高。
5、串激式高压试验变压器:容量小、电压低、重量轻，便于运输，接线繁多，成本高。
三、特性
1、本装置占用空间小，重量轻，是非常适合现场试验使用；
2、安全保护非常靠谱，在过流，过压，放电，过热以及零启动时，执行时间1微妙。
3、本装置经过国家权威部门-电力工业电气设备质量检验测试中心（武汉高压研究所）严格的试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；
4、符合国标要求:有监测峰值/√2功能，可实时监测试验波形；
5、一键鼠标式旋钮“傻瓜式"操作，大屏幕液晶显示；
6、独有软件校准功能，方便用户校准表计，确保高电压值准确度
7、设备自带微型打印机，可及时打印保存试验数据；
四、注意事项
1. 试验变压器应和操作箱(台)配套使用，操作箱(台)的使用方法，请详细参阅操作箱(台)使用说明书。
2. 变压器外壳、高压尾必须接地。
为确保安全，试验人员和其它被试验设备与试验变压器之间必须保持足够的距离。
3. 试验变压器的输出一般应串接限流电阻以保护设备安全。
五、配套产品
1、操作系统：
FS系列操作箱容量：1kVA~5kVA 输入电压：0.22kV
FS系列操作台容量：10kVA~300kVA 输入电压：0.22kV 0.38kV
2、保护式数字微安表 H9840
3、阻容式交直流分压器 FRC—50、100、150、200kV
4、高压直流放电棒 FD—70、140、210kV
5、高压硅堆 2DL—150、300、450kV
6、绝缘支架 50、100、200、300kV
7、高压滤波电容 0.01μF~0.1μF，40~100kV
1、均压球
9、保护球隙 Q—50、100、150、200、250、500
10、标准试油杯 400ml
11、介质油杯
12、折叠式小推车 150、300型
13、水电阻
14、高压验电器 10、35kV
15、高压定相器 10、35、110、220kV
16、各种万用表、兆欧表及测试线。
