10KV电气设备工频耐压试验电压标准

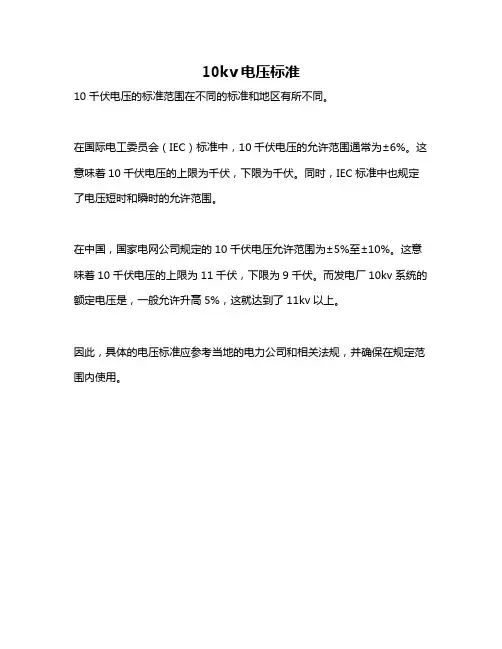

10kv电压标准
10千伏电压的标准范围在不同的标准和地区有所不同。

在国际电工委员会（IEC）标准中，10千伏电压的允许范围通常为±6%。

这意味着10千伏电压的上限为千伏，下限为千伏。

同时，IEC标准中也规定了电压短时和瞬时的允许范围。

在中国，国家电网公司规定的10千伏电压允许范围为±5%至±10%。

这意味着10千伏电压的上限为11千伏，下限为9千伏。

而发电厂10kv系统的额定电压是，一般允许升高5%，这就达到了11kv以上。

因此，具体的电压标准应参考当地的电力公司和相关法规，并确保在规定范围内使用。

10kV电气设备工频交流耐压值的规定前言：目前成都电业局管理的10kV电气设备（变压器、电抗器、电容器、电压互感器、电流互感器、断路器等），因使用的绝缘材料各有不同（有纯瓷、纯瓷充油绝缘、固体有机绝缘、油浸电容式、干式、SF6 等），并且电气设备的生产、投运时间也有不同，而现行的新“标准”都从2006.10.01开始实施，其中有《电气装置安装工程电气设备交接试验标准GB 50150-2006》、《电力设备预防性试验规程DL/T 596—1996》、《高压开关设备和控制设备标准的共用技术要求DL/T 593—2006》及《国家电网公司办公厅办基建【2008】20号）标准差异条款（变电部分：设备及试验》、《国家电网公司交流高压断路器技术标准》。

因此高压室将上述“标准”进行归纳，按设备投运时间、试验性质、设备的绝缘材料进行分类。

在进行耐压试验时，应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限)，但同一试验电压的设备可以连在一起进行试验。

已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以连在一起进行试验，此时，试验电压应采用所连接设备中的最低试验电压。

本规定主要内容如下：适用范围；10kV电气设备预试时的交流（或直流）试验值。

包括变压器、电抗器、消弧线圈、电容器、真空断路器、隔离开关、负荷开关、母线、穿墙套管、电力电缆（塑料绝缘）。

本规定由成都电业局XXXX组织编写，并归口解释。

本规定负责起草单位：本规定主要起草人：参加起草人：本规定负责审定单位：本规定参加审定单位：本规定主要审定人：一、变压器（电抗器、消弧线圈）注：，1）2006.10.01之后，GB 50150-2006的试验电压低（28kV），而DL/T596—1996目前没有更新的标准，在预试时按电压（28kV）执行。

2）在2006.10.01之后，对于低压GB 50150-2006表7.0.13-1中只有“按出厂值的80%”，而DL/T596—1996表6中有明确的试验电压，且目前没有更新的标准，因此按DL/T596—1996表6执行（2.5kV）。

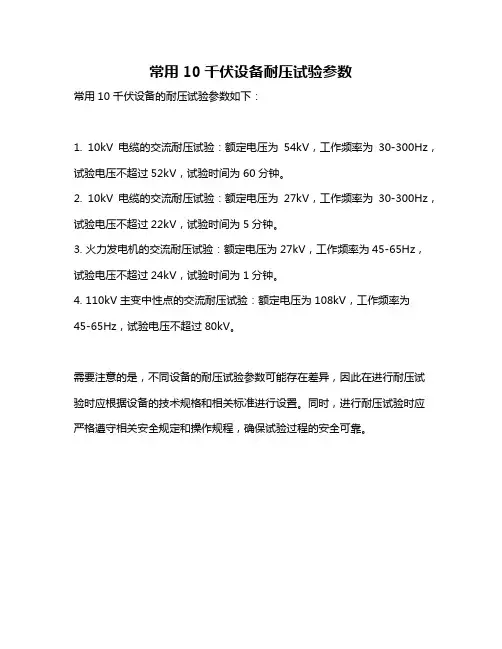

常用10千伏设备耐压试验参数
常用10千伏设备的耐压试验参数如下：
1. 10kV电缆的交流耐压试验：额定电压为54kV，工作频率为30-300Hz，试验电压不超过52kV，试验时间为60分钟。

2. 10kV电缆的交流耐压试验：额定电压为27kV，工作频率为30-300Hz，试验电压不超过22kV，试验时间为5分钟。

3. 火力发电机的交流耐压试验：额定电压为27kV，工作频率为45-65Hz，试验电压不超过24kV，试验时间为1分钟。

4. 110kV主变中性点的交流耐压试验：额定电压为108kV，工作频率为
45-65Hz，试验电压不超过80kV。

需要注意的是，不同设备的耐压试验参数可能存在差异，因此在进行耐压试验时应根据设备的技术规格和相关标准进行设置。

同时，进行耐压试验时应严格遵守相关安全规定和操作规程，确保试验过程的安全可靠。

判断题1.|当直流电压加到被试品上时,绝缘介质内部或表面的带电粒子作定向移动形成的电流称为泄漏电流。

(√)2.10kV等级的电气设备工频耐压试验最高试验电压为42kV。

(√)3.50%击穿放电电压,是指在该冲击电压作用下放电的概率为50%。

(√)4.66kV电气设备工频耐压试验变压器的最高试验电压为200kV。

(√)5.IEC和我国国家标准规定,操作冲击电压波形的波前时间为T1=250μs,容许偏差+20%。

(√)6.M型介质试验器被试品测试支路包括被试品的等值电阻、等值电容及测量用电阻。

(√)7.M型介质试验器的标准电容支路的作用为产生1V的标准电压及测量介质损耗功率P。

(√)8.M型介质试验器的三个支路是极性判别支路、标准电容支路及被试品测试支路。

(√)9.M型介质试验器的最高测试电压为交流1000V。

(×)10.M型介质试验器的最高测试电压为交流2500V。

(√)11.M型介质试验器极性判别支路用来测量试验电压作用下的视在功率S。

(×) 12.M型介质试验器极性判别支路用来判别外界干扰电流极性。

(√)13.M型介质试验器往被试品上施加的交流试验电压为5000V。

(×)14.M型介质试验器用来测量试验电压作用下的视在功率S的支路为被试品测试支路。

(√)15.QS1电桥进行低压测量时,不需要升压试验变压器,也不需要高压标准电容器。

(√)16.QS1电桥内有一套低压电源和低压标准电容器,可测量电容量为300PF~100μF的试品。

(√)17.QS1电桥主要包括升压试验设备、QS1电桥桥体及标准电容器三部分。

(√) 18.SF6充气设备只有在均匀电场中提高气压才能显著提高气隙的击穿电压。

19.SF6气体具有优良的导电性能,故非常适用于高压断路器中。

(×)20.SF6气体具有优良的灭弧性能,其灭弧性能比空气强2.3~3倍。

(×)21.SF6气体绝缘结构的绝缘水平是由正极性电压决定。

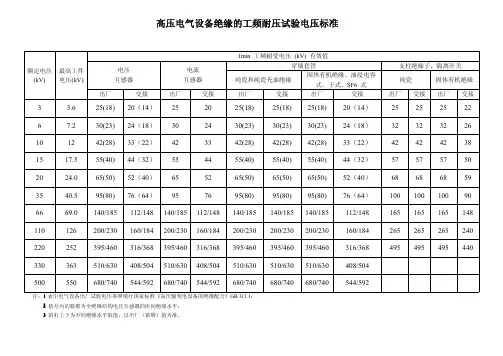

高压电气设备绝缘的工频耐压试验电压标准注：1表中电气设备出厂试验电压参照现行国家标准《高压输变电设备的绝缘配合》GB 311.1；2括号内的数据为全绝缘结构电压互感器的匝间绝缘水平；3斜杠上下为不同绝缘水平取值，以出厂（铭牌）值为准。

额定电压(kV)最高工件电压(kV)1min 工频耐受电压(kV)有效值电压互感器电流互感器穿墙套管支柱绝缘子、隔离开关纯瓷和纯瓷充油绝缘固体有机绝缘、油浸电容式、干式、SF6式纯瓷固体有机绝缘出厂交接出厂交接出厂交接出厂交接出厂交接出厂交接3 3.625(18)20（14）252025(18)25(18)25(18)20（14）2525252267.230(23)24（18）302430(23)30(23)30(23)24（18）32323226101242(28)33（22）423342(28)42(28)42(28)33（22）424242381517.555(40)44（32）554455(40)55(40)55(40)44（32）575757502024.065(50)52（40）655265(50)65(50)65(50)52（40）686868593540.595(80)76（64）957695(80)95(80)95(80)76（64）100100100906669.0140/185112/148140/185112/148140/185140/185140/185112/148165165165148110126200/230160/184200/230160/184200/230200/230200/230160/184265265265240220252395/460316/368395/460316/368395/460395/460395/460316/368495495495440330363510/630408/504510/630408/504510/630510/630510/630408/504500550680/740544/592680/740544/592680/740680/740680/740544/592。

10KV高压设备常规试验相关定义1.预防性试验：通过对年复一年的预防性试验所测得的结果的分析，可以反映出设备在实际运行中代表性参数的变化规律为了发现运行中设备的隐患，预防发生事故或设备损坏，对设备进行的检查、试验或监2.3.安装交接试验：确认了设备经过运输和安装、调试，已经没有影响安全可靠运行的损伤。

4.绝缘电阻：在绝缘结构的两个电极之间施加的直流电压值与流经该对电极的泄漏电流值之比，用兆欧表直接测得绝缘电阻值。

特点：绝缘电阻可以发现绝缘的整体性和贯通性受潮、贯通性的集中缺陷。

对局部缺陷反映不灵敏。

测量值与温度有关，在同一温度下进行比较（绝缘电阻随着温度升高降低）。

5.吸收比：在同一次试验中，1min时的绝缘电阻值与15s时的绝缘电阻值之比（R60/R15）。

特点：可以比较好地判断绝缘是否受潮，适用于电容量大的设备，不用进行温度换算。

6极化指数：在同一次试验中，10min时的绝缘电阻值与1min时的绝缘电阻值之比。

特点：可以很好地判断绝缘是否受潮，适用于电容量特大的设备，不用进行温度换算。

7.泄露电流测试和直流耐压测试:测量绝缘体的直流泄漏电流与测量绝缘电阻的原理原理基本相同。

不同的是直流泄漏试验的电压一般比兆欧表电压高,并可以任意调节,因而比兆欧表发现缺陷的有效性高,能灵敏反映瓷质绝缘的裂纹、夹层绝缘的内部受潮及局部松散断裂、绝缘油劣化、绝缘的沿面炭化等。

特点：1）试验设备轻小。

2）能同时测量泄漏电流。

3）对绝缘绝缘损伤较小。

4)对绝缘的考验不如交流下接近实际。

8.介质损失角：介质损失是绝缘材料的一种特性，介质损失很大时，就会使介质的温度升高而老化，甚至导致热击穿。

所以介质损失（耗）的大小就反映了介质的优劣状况。

当电气设备绝缘受潮、老化时，有功电流IR增大，tgδ也增大，通过测量tgδ可以反映出绝缘的整体性缺陷。

9.交流耐压试验：交流耐压试验是对电气设备绝缘外加交流试验电压,试验电压比额定电压高，并持续一定时间，一般为一分钟。

满足10kV及以下电动机的交流耐压试验一、被试品对象及试验要求（1）满足35kV，300mm2，500m交联电缆的交接交流耐压试验，试验电压52kV；（2）满足10kV，400mm2，1km交联电缆的交接交流耐压试验，试验电压21.8kV；（3）满足10kV及以下电动机的交流耐压试验，试验电压16kV，试验频率45-65Hz;（4）满足35kV等级及以下PT、CT、套管、支柱绝缘子、隔离开关的交流耐压试验，试验电压不超过200kV，试验频率30-300Hz；工作环境1.环境温度：－150C–45 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤2500米；二、装置主要技术参数及功能1.额定容量：360kV A；2.输入电源：单相220V电压，频率为50Hz；3.额定电压：200kV4.额定电流：1.8 A5.工作频率：30-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；三、设备遵循标准GB10229-88 《电抗器》GB1094《电力变压器》GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900《电工名词术语》GB/T16927.1~2-1997《高电压试验技术》五\装置容量确定35kV/300mm2电缆，长度500m，电容量≤0.095μF，试验频率为30-300Hz,试验电压52kV。

频率取70HZ试验电流 I=2πfCU试 =2π×70×0.095×10-6×52×103=2.2A对应电抗器电感量 L=1/ω2C=54H设计四节电抗器，使用电抗器二节串联二节并联，则单节电抗器为90kVA/50kV/1.8A/54H。

10KV及以下电气设备交接试验标准一、规范到500KV。

交流耐压一般为1分钟，油浸变压器、电抗器的绝缘试验应在充满合格油静止24小时后再进行，为了消除气泡。

进行绝缘试验时，除制造厂家成套设备外，一般应将连接在一起的各种设备分离开来单独试验，同一试验标准的的设备可以连接在一起试验。

绝缘试验时温度不低于5度，湿度不高于80%。

多绕组设备进行绝缘试验时，非被试绕组应短路接地。

绝缘电阻测试，兆欧表电压等级以下：100伏以下250伏兆欧表100—500伏500伏兆欧表10000伏及以上2500或5000伏兆欧表二、交流电动机1、绕组的绝缘电阻和吸收比380伏0.5兆运行温度下：6KV定子6M，转子3M。

10KV定子10M，转子5M。

注意，6KV，10KV需要温度换算，用非运行温度（20度）测得的绝缘电阻值除以查表得到的换算系数。

也可以按规范中的公式换算。

6KV，10KV电机测量吸收比，低压电机不用。

用60秒测得的绝缘电阻除以15秒的比值是吸收比。

不低于1.2。

2、直流电组相互差别不应超过最小值1%。

（最大值—最小值）/最大值3、定子绕组的直流耐压和泄漏电流试验电压为定子绕组的3倍。

每级0.5倍额定电压分阶段升高，每阶段停留1分钟，同时记录泄漏电流，各相泄漏电流值不应大于最小值的100%。

4、定子绕组的交流耐压试验6KV试验电压10KV ，10KV试验电压16KV5、同步电动机的转子绕组的交流耐压试验试验电压为额定励磁电压的7.5倍，且不应低于1200V。

但不应高于出厂试验值的75%。

6、检查定子绕组极性极其连接的正确性7、电机空载运行2小时，同时记录空载电流。

试运行时，滑动轴承温升不超过80度，滚动90度。

以上是6KV、10KV高压电机试验项目。

380V、100KW以下交流电机，一般只做3项：1、绝缘电阻测试2、检查定子绕组极性极其连接的正确性3、空载试运行，测空载电流电机带负荷试运行，有时发生电动机发热，三相电流严重不平衡，如果做空载试验，就可辨别是电机问题，还是机械的问题，从而使问题简单化。

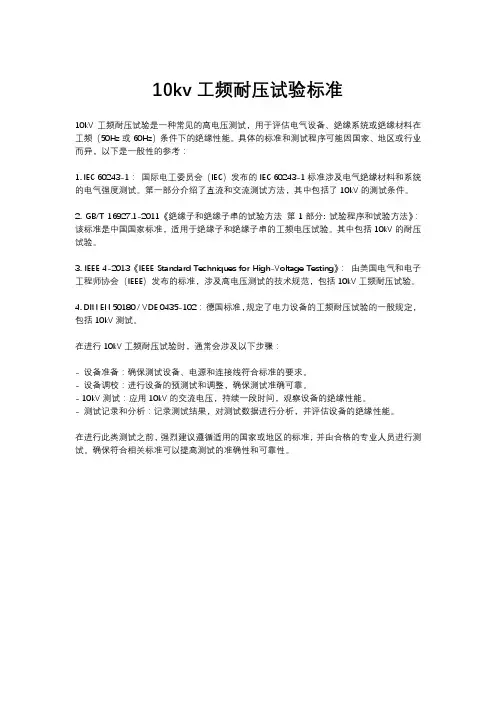

10kv工频耐压试验标准
10kV工频耐压试验是一种常见的高电压测试，用于评估电气设备、绝缘系统或绝缘材料在工频（50Hz或60Hz）条件下的绝缘性能。

具体的标准和测试程序可能因国家、地区或行业而异，以下是一般性的参考：
1. IEC 60243-1：国际电工委员会（IEC）发布的IEC 60243-1标准涉及电气绝缘材料和系统的电气强度测试。

第一部分介绍了直流和交流测试方法，其中包括了10kV的测试条件。

2. GB/T 16927.1-2011《绝缘子和绝缘子串的试验方法第1部分: 试验程序和试验方法》：该标准是中国国家标准，适用于绝缘子和绝缘子串的工频电压试验。

其中包括10kV的耐压试验。

3. IEEE 4-2013《IEEE Standard Techniques for High-Voltage Testing》：由美国电气和电子工程师协会（IEEE）发布的标准，涉及高电压测试的技术规范，包括10kV工频耐压试验。

4. DIN EN 50180 / VDE 0435-102：德国标准，规定了电力设备的工频耐压试验的一般规定，包括10kV测试。

在进行10kV工频耐压试验时，通常会涉及以下步骤：
- 设备准备：确保测试设备、电源和连接线符合标准的要求。

- 设备调校：进行设备的预测试和调整，确保测试准确可靠。

- 10kV测试：应用10kV的交流电压，持续一段时间，观察设备的绝缘性能。

- 测试记录和分析：记录测试结果，对测试数据进行分析，并评估设备的绝缘性能。

在进行此类测试之前，强烈建议遵循适用的国家或地区的标准，并由合格的专业人员进行测试。

确保符合相关标准可以提高测试的准确性和可靠性。

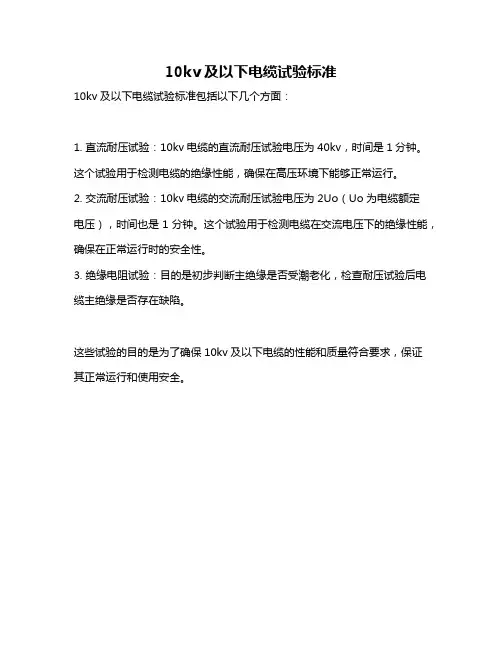

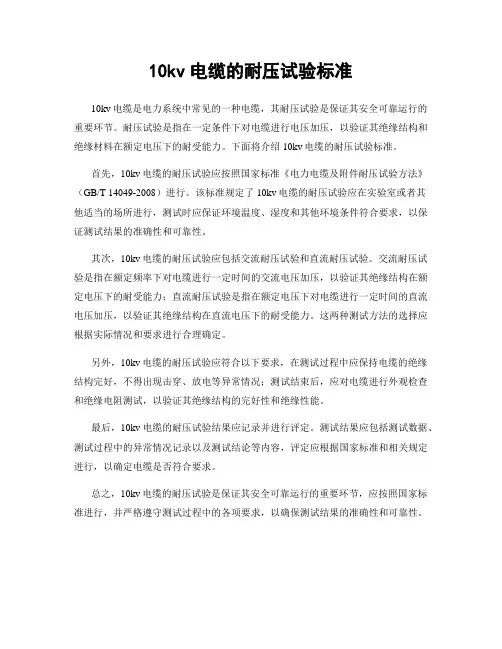

10kv及以下电缆试验标准
10kv及以下电缆试验标准包括以下几个方面：
1. 直流耐压试验：10kv电缆的直流耐压试验电压为40kv，时间是1分钟。

这个试验用于检测电缆的绝缘性能，确保在高压环境下能够正常运行。

2. 交流耐压试验：10kv电缆的交流耐压试验电压为2Uo（Uo为电缆额定
电压），时间也是1分钟。

这个试验用于检测电缆在交流电压下的绝缘性能，确保在正常运行时的安全性。

3. 绝缘电阻试验：目的是初步判断主绝缘是否受潮老化，检查耐压试验后电缆主绝缘是否存在缺陷。

这些试验的目的是为了确保10kv及以下电缆的性能和质量符合要求，保证
其正常运行和使用安全。
