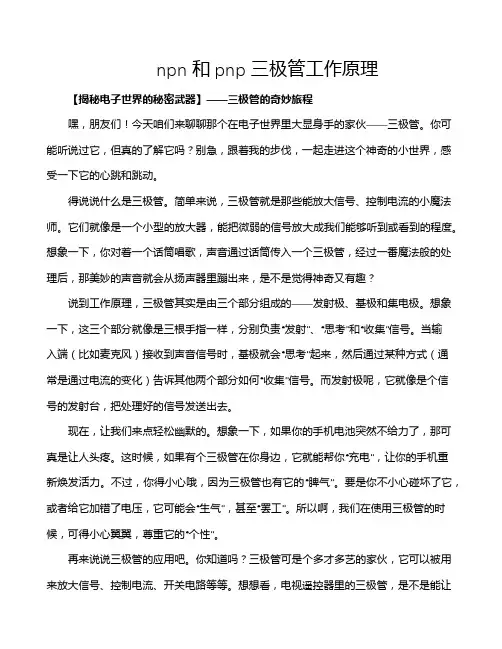

npn和pnp三极管工作原理【揭秘电子世界的秘密武器】——三极管的奇妙旅程嘿,朋友们!今天咱们来聊聊那个在电子世界里大显身手的家伙——三极管。
你可能听说过它,但真的了解它吗?别急,跟着我的步伐,一起走进这个神奇的小世界,感受一下它的心跳和跳动。
得说说什么是三极管。
简单来说,三极管就是那些能放大信号、控制电流的小魔法师。
它们就像是一个小型的放大器,能把微弱的信号放大成我们能够听到或看到的程度。
想象一下,你对着一个话筒唱歌,声音通过话筒传入一个三极管,经过一番魔法般的处理后,那美妙的声音就会从扬声器里蹦出来,是不是觉得神奇又有趣?说到工作原理,三极管其实是由三个部分组成的——发射极、基极和集电极。
想象一下,这三个部分就像是三根手指一样,分别负责“发射”、“思考”和“收集”信号。
当输入端(比如麦克风)接收到声音信号时,基极就会“思考”起来,然后通过某种方式(通常是通过电流的变化)告诉其他两个部分如何“收集”信号。
而发射极呢,它就像是个信号的发射台,把处理好的信号发送出去。
现在,让我们来点轻松幽默的。
想象一下,如果你的手机电池突然不给力了,那可真是让人头疼。
这时候,如果有个三极管在你身边,它就能帮你“充电”,让你的手机重新焕发活力。
不过,你得小心哦,因为三极管也有它的“脾气”。
要是你不小心碰坏了它,或者给它加错了电压,它可能会“生气”,甚至“罢工”。
所以啊,我们在使用三极管的时候,可得小心翼翼,尊重它的“个性”。
再来说说三极管的应用吧。
你知道吗?三极管可是个多才多艺的家伙,它可以被用来放大信号、控制电流、开关电路等等。
想想看,电视遥控器里的三极管,是不是能让你轻松地控制电视机的各种功能?还有手机里的三极管,它让手机变得更加强大和智能。
当然啦,三极管在音响设备中也扮演着重要角色,没有它,再好的喇叭也只能发出单调的声音。
我想说的是,虽然三极管听起来有点复杂,但它其实很简单也很实用。
只要我们掌握了它的工作原理和使用方法,就能像操控一个小精灵一样,让它为我们服务。
做一个简单的三极管放大电路,让MP3推动小喇叭
晶体三极管
是最常用的基本元器件之一,晶体三极管的作用主要是电流放大,他是电子电路的核心元件,现在的大规模集成电路的基本组成部分也就是晶体三极管.
三极管是在半导体锗或硅的单晶上制备两个能相互影响的PN结,组成一个PNP(或NPN)结构。
中间的N区(或P区)叫基区,两边的区域叫发射区和集电区,这三部分各有一条电极引线,分别叫基极B、发射极E和集电极C,是能起放大、振荡或开关等作用的半导体电子器件。
三极管是一种控制元件,三极管的作用非常的大,三极管主要用来控制电流的大小,以共发射极接法为例(信号从基极输入,从集电极输出,发射极接地),当基极电压UB有一个微小的变化时,基极电流IB也会随之有一小的变化,受基极电流IB的控制,集电极电流IC 会有一个很大的变化,基极电流IB越大,集电极电流IC也越大,反之,基极电流越小,集电极电流也越小,即基极电流控制集电极电流的变化。
但是集电极电流的变化比基极电流的变化大得多,这就是三极管的电流放大作用。
大家主要记住就是三极管基极和发射极流过很小的电流.在集电极和发射极就会流过很大的电流.这就是三极管电流的放大
下面教大家做一个简单的三极管放大电路.用了一个三极管一个电容一个电阻组成.
原理图
一个MP3做信号源推动一个小喇叭
放大电路中实物的接法。
3极管的三种工作状态三极管是一种常见的电子元件,广泛应用于电子电路中。
它具有三种工作状态,即截止状态、放大状态和饱和状态。
本文将分别介绍这三种状态的特点和应用。
一、截止状态截止状态是三极管的一种工作状态,也称为关断状态。
在截止状态下,三极管的基极电流为零,导通电流也为零。
此时,三极管的集电极和基极之间没有电流流动。
截止状态的特点是输入信号不能被放大,输出电流也为零。
截止状态的应用主要体现在电路的开关功能上。
通过控制三极管的输入信号,可以使电路的开关打开或关闭,实现电路的控制和切换。
例如,在计算机中,三极管的截止状态用于实现逻辑门电路的开关功能,控制数据的传输和处理。
二、放大状态放大状态是三极管的另一种工作状态,也称为放大放大状态。
在放大状态下,三极管的基极电流不为零,而集电极电流和发射极电流都有,且集电极电流大于基极电流。
放大状态的特点是输入信号能够被放大,输出电流也相应地放大。
放大状态的应用非常广泛,特别是在音频放大器和射频放大器中。
在音频放大器中,三极管通过放大输入信号,使得音频信号可以在扬声器中得到放大和发声。
在射频放大器中,三极管通过放大射频信号,使得无线电通信和广播等设备可以传输远距离的信号。
三、饱和状态饱和状态是三极管的第三种工作状态,也称为导通状态。
在饱和状态下,三极管的基极电流和集电极电流都不为零,且集电极电流小于基极电流。
饱和状态的特点是输入信号能够被放大,输出电流也相应地饱和。
饱和状态的应用主要体现在数字电路和开关电路中。
在数字电路中,三极管的饱和状态用于实现逻辑门电路的输出控制和状态切换。
在开关电路中,三极管的饱和状态用于实现电路的导通和断开,控制电流的通断。
总结起来,三极管的三种工作状态分别是截止状态、放大状态和饱和状态。
截止状态适用于电路的开关功能;放大状态适用于信号的放大和处理;饱和状态适用于数字电路和开关电路。
了解和掌握三极管的三种工作状态对于电子电路的设计和应用具有重要意义。

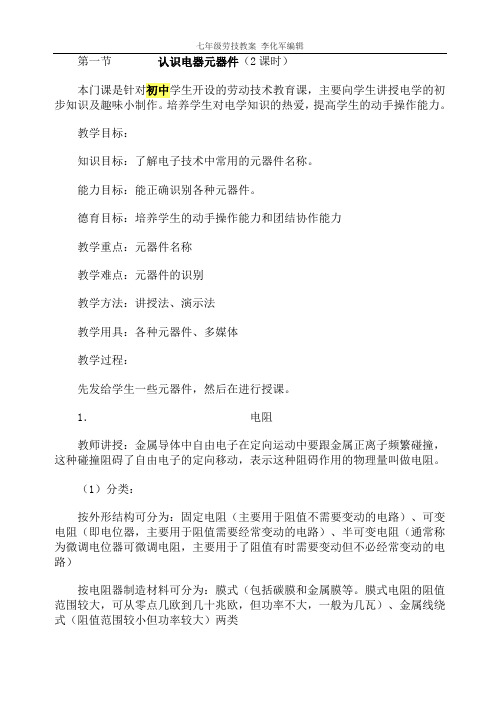

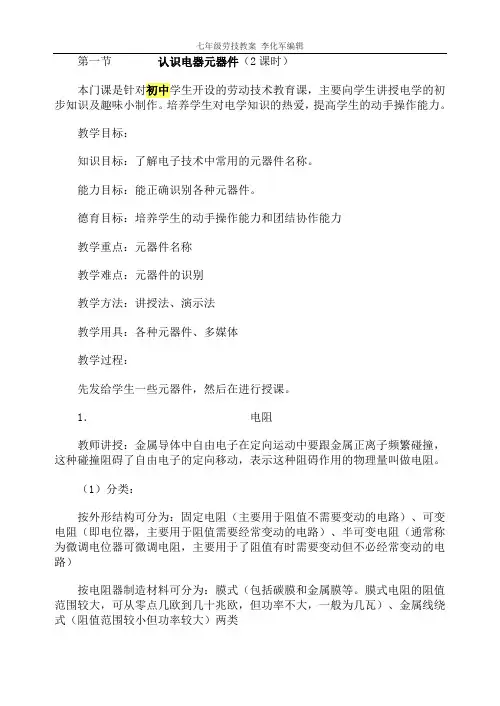

第一节认识电器元器件(2课时)本门课是针对初中学生开设的劳动技术教育课,主要向学生讲授电学的初步知识及趣味小制作。
培养学生对电学知识的热爱,提高学生的动手操作能力。
教学目标:知识目标:了解电子技术中常用的元器件名称。
能力目标:能正确识别各种元器件。
德育目标:培养学生的动手操作能力和团结协作能力教学重点:元器件名称教学难点:元器件的识别教学方法:讲授法、演示法教学用具:各种元器件、多媒体教学过程:先发给学生一些元器件,然后在进行授课。
1.电阻教师讲授:金属导体中自由电子在定向运动中要跟金属正离子频繁碰撞,这种碰撞阻碍了自由电子的定向移动,表示这种阻碍作用的物理量叫做电阻。
(1)分类:按外形结构可分为:固定电阻(主要用于阻值不需要变动的电路)、可变电阻(即电位器,主要用于阻值需要经常变动的电路)、半可变电阻(通常称为微调电位器可微调电阻,主要用于了阻值有时需要变动但不必经常变动的电路)按电阻器制造材料可分为:膜式(包括碳膜和金属膜等。
膜式电阻的阻值范围较大,可从零点几欧到几十兆欧,但功率不大,一般为几瓦)、金属线绕式(阻值范围较小但功率较大)两类按电阻器的特性分:高精度、高稳定性、高阻、高频、敏感型电阻(常见的敏感型电阻有热敏电阻、光敏电阻、压敏电阻)(2)电阻的主要参数标称阻值:是指电阻器表面所标的阻值允许误差:实际值并不完全与标称阻值相等,存在误差。
额定功率:在规定的气压、温度条件下,电阻器长期工作时所允许承受的最大电功率。
学生活动:学生看录像,利用多媒体向学生演示各种电阻的外形及电阻的符号,要求学生认识电阻,并在已有的各种元器件中找出电阻元件2.电容教师讲授:任何两个彼此绝缘而又相互靠近的导体,都可以看作是一个电容器。
例如:两根导线之间、导线与地之间都存在着电容。
(1)分类:按结构分:因定电容、可变电容、半可变电容按介质分:纸介电容、云母电容、油质电容、陶瓷电容、有机薄膜电容、金属化纸介电容、极性电容(2)额定值标称容量和允许误差额定工作电压学生活动:学生看录像。

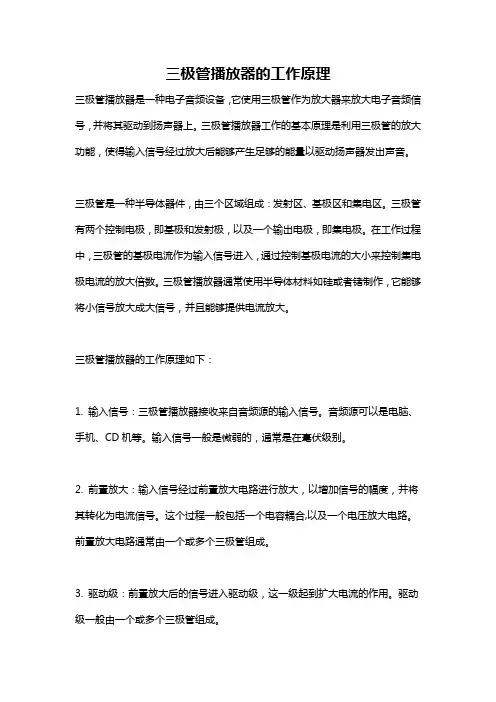

三极管播放器的工作原理三极管播放器是一种电子音频设备,它使用三极管作为放大器来放大电子音频信号,并将其驱动到扬声器上。
三极管播放器工作的基本原理是利用三极管的放大功能,使得输入信号经过放大后能够产生足够的能量以驱动扬声器发出声音。
三极管是一种半导体器件,由三个区域组成:发射区、基极区和集电区。
三极管有两个控制电极,即基极和发射极,以及一个输出电极,即集电极。
在工作过程中,三极管的基极电流作为输入信号进入,通过控制基极电流的大小来控制集电极电流的放大倍数。
三极管播放器通常使用半导体材料如硅或者锗制作,它能够将小信号放大成大信号,并且能够提供电流放大。
三极管播放器的工作原理如下:1. 输入信号:三极管播放器接收来自音频源的输入信号。
音频源可以是电脑、手机、CD机等。
输入信号一般是微弱的,通常是在毫伏级别。
2. 前置放大:输入信号经过前置放大电路进行放大,以增加信号的幅度,并将其转化为电流信号。
这个过程一般包括一个电容耦合,以及一个电压放大电路。
前置放大电路通常由一个或多个三极管组成。
3. 驱动级:前置放大后的信号进入驱动级,这一级起到扩大电流的作用。
驱动级一般由一个或多个三极管组成。
4. 输出级:驱动级输出的信号进入输出级,输出级是最后一个放大级,同时也是驱动扬声器的级别。
输出级通常由一个或多个三极管组成。
5. 驱动扬声器:输出级的信号将通过输出变压器或者直接连接到扬声器。
输出级的功率足够大,能够推动扬声器来产生声音。
三极管播放器的工作过程中,由于信号经过多级放大,可以得到比输入信号大很多倍的信号。
那么为了避免信号失真,特别是在较高音频范围内,三极管播放器通常使用负反馈电路来修正放大过程中产生的失真。
负反馈电路从输出端采集一小部分的输出信号,然后与输入信号相比较,计算两者之间的误差,并通过控制回路对输出级的工作进行修正。
这样可以大幅度降低信号的失真,并且提高音频信号的质量。
总之,三极管播放器利用三极管的放大功能,通过多级放大和负反馈电路的配合,将输入信号放大成足够的功率以驱动扬声器产生声音。

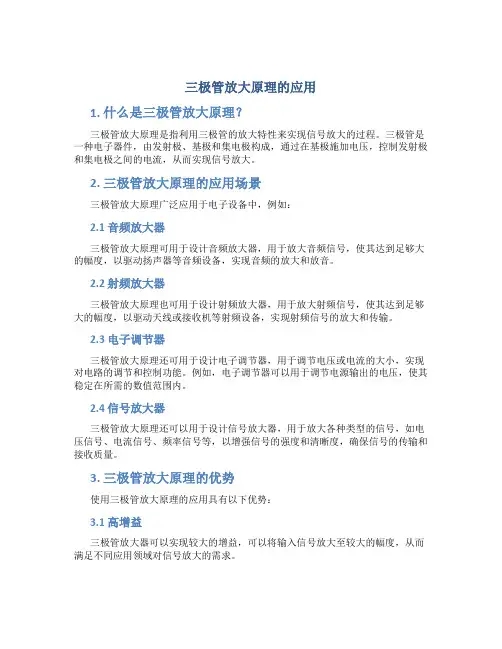

三极管放大原理的应用1. 什么是三极管放大原理?三极管放大原理是指利用三极管的放大特性来实现信号放大的过程。
三极管是一种电子器件,由发射极、基极和集电极构成,通过在基极施加电压,控制发射极和集电极之间的电流,从而实现信号放大。
2. 三极管放大原理的应用场景三极管放大原理广泛应用于电子设备中,例如:2.1 音频放大器三极管放大原理可用于设计音频放大器,用于放大音频信号,使其达到足够大的幅度,以驱动扬声器等音频设备,实现音频的放大和放音。
2.2 射频放大器三极管放大原理也可用于设计射频放大器,用于放大射频信号,使其达到足够大的幅度,以驱动天线或接收机等射频设备,实现射频信号的放大和传输。
2.3 电子调节器三极管放大原理还可用于设计电子调节器,用于调节电压或电流的大小,实现对电路的调节和控制功能。
例如,电子调节器可以用于调节电源输出的电压,使其稳定在所需的数值范围内。
2.4 信号放大器三极管放大原理还可以用于设计信号放大器,用于放大各种类型的信号,如电压信号、电流信号、频率信号等,以增强信号的强度和清晰度,确保信号的传输和接收质量。
3. 三极管放大原理的优势使用三极管放大原理的应用具有以下优势:3.1 高增益三极管放大器可以实现较大的增益,可以将输入信号放大至较大的幅度,从而满足不同应用领域对信号放大的需求。
3.2 高稳定性三极管放大器具有较高的稳定性,可以稳定地放大信号并输出稳定的幅度,能够有效防止信号失真和扭曲,保证信号的传输质量。
3.3 低功耗相比其他放大器,使用三极管放大原理的应用通常具有较低的功耗,能够在提供较大增益的同时,降低能量的消耗。
3.4 易于集成和控制三极管放大器可以与其他电子器件集成在一起,形成复杂的电路系统,同时可以通过对基极电压的控制来调节放大器的增益和工作状态。
4. 三极管放大原理的应用案例以下是三极管放大原理在实际应用中的一些案例:•汽车音响系统:使用三极管放大器放大音频信号,使音响系统能够输出高质量的声音,提升车载音响的性能。
三极管的放大作用三极管是一种电子元件,由三个控制电极(基极、发射极和集电极)构成,广泛应用于电子电路中的放大器电路。
三极管能够将输入信号放大,并以高电压、高电流方式输出。
它的放大作用使其成为许多电子设备的核心部件,如收音机、电视机、计算机等。
首先是电流放大作用。
三极管的基极控制着发射极与集电极之间的电流。
当输入信号加到基极时,根据基极电压的变化,三极管的发射极与集电极之间的电流也会随之变化。
这个变化的电流将会放大输入信号的电流,实现电流的放大作用。
其次是电压放大作用。
三极管的发射极与集电极之间的电流变化会引起电压的变化。
根据欧姆定律可知,电流通过电阻会引起电压的变化。
三极管中的负载电阻起到了这个作用。
当基极电流变化时,通过负载电阻的电流也会变化,从而在负载电阻两端产生一个电压变化。
这个电压变化就是信号的放大。
最后是功率放大作用。
三极管的发射极和集电极之间通常是高功率信号,同时发射极与集电极之间的电流也较大。
因此,三极管能够将低功率信号放大为高功率信号。
这样一来,三极管就能够驱动要求较高功率的负载,例如扬声器等。
当输入信号较小时,三极管处于截止状态。
在这种状态下,基极电流很小,使发射极电流与集电极电流都很小。
此时,放大器处于关闭状态,无放大作用。
随着输入信号逐渐增大,基极电流也随之增大,三极管逐渐进入放大状态。
发射极电流与集电极电流增大,使得输出电流放大。
在这种状态下,三极管具有放大作用,可以放大输入信号的电流和电压。
当输入信号进一步增大时,三极管会进入饱和状态。
在这种状态下,基极电流达到最大值,且无法进一步增大。
此时,三极管的发射极与集电极之间的电流也达到最大值。
在饱和状态下,三极管不再有放大作用。
总之,三极管通过控制基极电流,能够实现输入信号的电流、电压和功率的放大。
它的放大作用在电子电路中起到至关重要的作用,使得我们能够实现各种电子设备的正常工作。
三级管常用应用电路及分析三极管是一种广泛应用于电子和通信领域的半导体器件。
它具有放大、开关、稳压等多种功能,在各种电路和设备中都有广泛的应用。
本文将介绍三极管的常用应用电路及分析。
1. 放大电路放大电路是三极管最常见的应用之一。
放大电路可以将一个微弱的信号放大到足以驱动扬声器或其他负载的强信号。
三极管的放大电路通常有两种类型:共射放大电路和共基放大电路。
共射放大电路是最常见的放大电路类型,它的工作原理是当输入信号加到基极时,三极管会将电流从集电极转移到接地。
因此,集电极电流就相当于输入信号放大的信号,并将其输出到负载(扬声器、电阻、电容等)上。
共射放大电路具有放大系数高、功率大、输出阻抗低等优点,因此在音频功放、遥控器等电子产品中应用广泛。
共基放大电路是另一种常见的放大电路类型,它的工作原理是当输入信号加到基极时,三极管将信号放大并将其输出到射极。
由于负载与输出引脚之间没有直接的电流路径,因此输出电压大于输入电压。
共基放大电路具有输入电阻低、输出电阻高等特点,因此在调制放大器、高频放大器等领域得到广泛应用。
2. 开关电路另一种常见的三极管应用是开关电路。
开关电路可以将小电流信号转换为大电流信号,以控制高功率负载的开关状态,如电机、灯光、加热器、风扇等。
三极管开关电路主要由两种类型:共射开关电路和共集开关电路。
共射开关电路的工作原理是三极管的基极输入信号控制电流流过三极管的集电极和负载。
这种电路可以使三极管在开启状态下靠近通道电阻,有效地控制电流流动。
共射开关电路常用于低功率应用,如开关电源和继电器。
共集开关电路的工作原理是三极管的集电极输入信号控制电子流经过三极管的射极和负载。
这种电路可以使三极管在关闭状态下透过通道电阻,有效地控制电流流动。
共集开关电路通常用于高功率应用,如电机驱动、加热器、电子气体放电管控制等。
3. 器件保护电路三极管的应用还可以用于保护电路。
在有些电路中,输入电压或不良电流能够损坏先前的电路或其它元件。
三极管基本认识(教案)本页仅作为文档页封面,使用时可以删除This document is for reference only-rar21year.March晶体三极管教案【教学内容】本课学习的是“中等职业教育规划教材”电子工业出版《电子技术基础》的第一章第三节的第一部分内容。
这节课内容包括三极管的结构,三极管的类型符号、三极管的分类方法和三极管的放大作用。
【地位和作用】这节课是在学生学习了半导体、PN结和二极管之后安排的,也是为今后学习三极管工作原理打下理论基础。
三极管是电子电路中最重要的电子元器件。
【教学目标】1. 知识目标:①、了解三极管的概念、分类、符号。
②、掌握晶体三极管的结构及类型的判断。
③、了解三极管内部载流子的运动。
④、掌握晶体三极管的电流放大作用。
2. 能力目标:①培养学生分析问题及解决问题的能力。
②培养学生的实际动手操作能力。
③激发学生创新精神和创造思维,以达到知识探索、能力培养、素质提高的目的。
3.情感目标:①激发学生学习这门课程的兴趣及热情,学以致用。
②培养学生事实求是的科学态度和一丝不苟的严谨作为和主动探索的精神【课堂类型】精讲型(理论基础课)【教学重/难点】重点:三极管的结构及类型的判断,三极管电流的放大条件。
难点:晶体三极管的电流放大作用及内部载流子的运动。
【学生情况分析】学生基础相对薄弱,初中刚刚毕业,且物理学习成绩很差。
【教学工具】教材电子元器件三极管若干个粉笔【教学方法】引导思考法互动教学法类比推理法【课时安排】二节课【教学过程】一、课前复习1、PN结①提问:什么是PN结?答:把P型半导体和N型半导体制作在同一硅片或锗片上,所形成的交接面。
②提问:PN结具有什么特性?答:单向导电性2、二极管③提问:二极管与PN结有什么联系?答:PN结用外壳材料封装起来,并加上电极引线就形成了二极管。
P区接阳极,N区接阴极。
④提问:二极管的导电性是否与PN结一样了?答:是二、新课导入如图所示是一个扩音器的示意图:声音图 1 扩音器示意图其中如图所示:话筒是将声音信号转换为电信号,经放大电路放大后,变成大功率的电信号,推动扬声器,再将其还原为声音信号。
三极管静音电路三极管静音电路是一种常用于音频设备中的电路,用于消除或减小输入信号中的噪音。
通过合理设计和配置电路,可以有效地提高音频设备的信噪比,使音频信号更加清晰和纯净。
静音电路的设计原理是利用三极管的放大特性和负反馈原理,将输入信号经过放大和滤波处理后,再输出到扬声器或耳机上。
在这个过程中,静音电路会自动检测输入信号的噪音成分,并通过负反馈控制电路,将噪音信号抵消或减小到最低程度。
静音电路通常包括输入级、放大级和输出级三个部分。
其中,输入级主要负责检测输入信号的幅度和频率,并将信号传递给放大级。
放大级通过三极管的放大作用,将输入信号放大到合适的幅度,并进行滤波处理,以消除高频噪音。
输出级将放大后的信号输出到扬声器或耳机上,使用户能够听到清晰的音频信号。
静音电路的设计需要考虑多个因素,包括输入电阻、输出电阻、放大倍数、频率响应等。
其中,输入电阻对于输入信号的灵敏度和噪音抑制能力起着重要作用。
较大的输入电阻可以提高信号的灵敏度,但也会增加噪音的干扰。
输出电阻则影响着电路对外部负载的适应能力,较小的输出电阻可以提高电路的稳定性和输出功率。
在实际应用中,静音电路可以根据不同的需求进行调整和优化。
例如,可以通过调整电路参数来改变放大倍数和频率响应特性,以适应不同的音频信号源和扬声器要求。
此外,还可以通过添加滤波电路和降噪电路来进一步提高噪音抑制效果。
三极管静音电路是一种常用的音频电路,通过合理的设计和配置,可以有效地消除或减小输入信号中的噪音,提高音频设备的信噪比,使音频信号更加清晰和纯净。
在实际应用中,静音电路的设计需要考虑多个因素,并根据具体需求进行调整和优化,以达到最佳的音频效果。
三极管的工作原理一、引言三极管是一种重要的电子元件,广泛应用于电子电路中。
了解三极管的工作原理对于理解电子电路的基本原理和设计电路具有重要意义。
本文将详细介绍三极管的工作原理。
二、三极管的基本结构三极管由三个掺杂不同类型的半导体材料组成,分别是发射极(Emitter)、基极(Base)和集电极(Collector)。
发射极和集电极之间通过基极控制电流的流动。
三极管通常有两种类型:NPN型和PNP型。
NPN型中,发射极和基极为N型材料,集电极为P型材料。
PNP型中,发射极和基极为P型材料,集电极为N型材料。
三、三极管的工作原理1. NPN型三极管工作原理:当发射极与基极之间施加正向电压,即发射极为正极,基极为负极,形成正向偏置。
此时,发射极和基极之间会形成一个很小的电流,称为基极电流(IB)。
这个电流会使得发射极和集电极之间形成一个更大的电流,称为集电极电流(IC)。
三极管的放大作用就是将小的基极电流放大成大的集电极电流。
2. PNP型三极管工作原理:PNP型三极管的工作原理与NPN型相反。
当基极与发射极之间施加正向电压,形成正向偏置。
此时,发射极和基极之间会形成一个很小的电流,称为基极电流(IB)。
这个电流会使得集电极和发射极之间形成一个更大的电流,称为集电极电流(IC)。
四、三极管的工作模式三极管有三种工作模式:放大模式、截止模式和饱和模式。
1. 放大模式:当三极管处于放大模式时,基极电流(IB)的变化会导致集电极电流(IC)的放大。
在这种模式下,三极管可以作为放大器使用,将输入信号放大到更大的幅度。
2. 截止模式:当三极管处于截止模式时,基极电流(IB)非常小,接近于零。
此时,集电极电流(IC)也非常小,接近于零。
三极管处于截止模式时,相当于开路状态,不会传导电流。
3. 饱和模式:当三极管处于饱和模式时,基极电流(IB)的变化会导致集电极电流(IC)接近最大值。
在这种模式下,三极管可以作为开关使用,将输入信号转换为输出信号。
三极管设计的多级音频放大器多级音频放大器是一种常见的音频放大电路设计,通常由多个三极管级联构成。
每个级别的三极管负责放大前一级的输出信号,以提高整体放大倍数和音频质量。
为了设计一个高效的多级音频放大器,需要从以下几个方面考虑:音频频率范围、放大倍数、线性度、输入和输出阻抗、耐受功率、稳定性和温度特性等。
首先,音频频率范围是考虑的重要因素之一、要选择合适的三极管类型和工作点,以确保在所需频率范围内具有良好的增益。
对于音频放大器,一般情况下,低频范围是20Hz到20kHz。
因此,三极管的频率响应应在这一范围内保持良好的线性。
其次,放大倍数是音频放大器设计的主要考虑因素之一、大多数音频放大器需要提供合适的放大倍数,以便将输入信号放大到足够的水平,使其能够驱动扬声器或耳机等音频输出设备。
要实现所需的放大倍数,可以选择具有合适的放大因子的三极管,并通过适当的偏置设置来控制增益。
线性度也是一个重要的因素。
线性度指的是放大器在输入信号范围内输出信号的准确性。
较好的线性度将确保输出信号与输入信号之间的准确性和一致性。
在设计中,可以通过选择具有较低非线性失真的三极管来实现更好的线性度。
输入和输出阻抗是另一个需要考虑的因素。
输入阻抗应与输入信号源匹配,以避免信号损失。
输出阻抗应与输出负载匹配,以确保最大功率传输。
在设计中,可以采用适当的耦合电容和电阻来匹配输入和输出阻抗。
耐受功率是指放大器可以承受的最大功率。
多级音频放大器设计中,需要根据所需的音量和扬声器的功率要求,选择适当的三极管和散热器来保证放大器的正常运行。
稳定性和温度特性也是需要考虑的因素。
良好的稳定性将确保放大器在各种环境条件下始终提供稳定的性能。
温度特性是指放大器在不同温度下的工作表现。
可以通过选择温度稳定性良好的三极管和使用温度补偿电路来提高稳定性和温度特性。
综上所述,设计多级音频放大器需要综合考虑音频频率范围、放大倍数、线性度、输入和输出阻抗、耐受功率、稳定性和温度特性等因素。
一、实验目的1. 学习和掌握三极管、光耦电阻等电子元器件的基本原理和特性。
2. 熟悉万能板的使用方法,学会搭建简单的电路。
3. 通过实验,了解太空音响的工作原理,实现声音的放大和传输。
二、实验原理太空音响实验主要涉及以下几个部分:1. 信号放大:利用三极管作为放大元件,将输入信号放大到一定程度,以驱动扬声器发声。
2. 光耦传输:利用光耦将放大后的信号传输到扬声器,实现声音的输出。
3. 音响器:将传输过来的信号转换为声音,通过扬声器播放。
三、实验器材1. 万能板2. 三极管(9012、9013)3. 光耦4. 电阻5. 电容6. 电感7. 音频信号发生器8. 扬声器9. 连接线10. 电源四、实验步骤1. 准备工作:将实验器材准备好,确保电路连接正确。
2. 信号放大电路搭建:(1)将三极管9012的发射极接地,集电极连接到电阻R1的一端,另一端连接到电阻R2的一端。
(2)将电阻R2的另一端连接到电阻R3的一端,电阻R3的另一端连接到电源正极。
(3)将三极管9013的发射极接地,集电极连接到电阻R4的一端,另一端连接到电阻R5的一端。
(4)将电阻R5的另一端连接到电阻R6的一端,电阻R6的另一端连接到电源正极。
3. 光耦传输电路搭建:(1)将光耦的输入端连接到三极管9013的发射极。
(2)将光耦的输出端连接到扬声器的正极。
4. 音响器搭建:(1)将扬声器连接到光耦的输出端。
(2)将扬声器连接到电源负极。
5. 测试电路:(1)将音频信号发生器输出端连接到信号放大电路的输入端。
(2)打开音频信号发生器,调节输出信号频率和幅度。
(3)观察扬声器是否发出声音,调整电路参数,使声音更加清晰。
五、实验结果与分析1. 实验结果:通过搭建电路,成功实现了太空音响的功能,扬声器发出了清晰的声音。
2. 分析:(1)信号放大电路:三极管9012和9013分别起到了放大信号的作用,使得输入信号经过放大后,能够驱动扬声器发声。
认知三极管与扬声器
1、导入
2、认识电路中的三极管
●活动1:自学(内容:课本P54页“电路图中的三极管、三极管的测量”)。
归纳:三极管的特性与用途。
3、三极管的测量
●活动2:学生分为2人一组,随机提供一些三极管。
测量要求:将测得的三极管正反向电阻阻值填入课本P55页表内,然后判断被测试的三极管是否可以使用。
●活动3:交流与归纳判别三极管好坏的方法。
4、认识三极管的放大作用
●活动4:自学(内容:课本P56页“认识三极管放大作用”)。
●活动5:师生对话交流。
对话的重点:
(1)三极管实现放大作用的条件
三极管要实现放大作用是有条件的,这就是要给它设立偏置电压(提供直流电源),建立偏置电压的规律是基极与发射极之间要加正向电压,基极与集电极加反向电压,否则三极管没有放大作用。
(2)集电极、发射极和基极电流变化
集电极电流I c、发射极电流I e比基极电流I b大得多,并且基极微小电流变化引起集电极电流较大变化。
●活动6:三极管放大作用的演示实验(三极管在电路中的作用)。
用演示实验(根据课本P56页图2-26电路),可形象说明三极管的放大作用。
演示操作:
(1)先调小可变电阻RP阻值,观察基极电流与集电极电流的变化情况;
(2)再反方向调节可变电阻RP阻值,观察基极电流与集电极电流表的变化情况。
观察结果分析:
当基极电流I b从0.01毫安变化为0.02毫安,集电极电流I c从1毫安变化为2毫安。
不难得出两者变化量之比为100倍。
得到结论:
(1)基极电流I b 有微小的变化,集电极电流I c 将有很大的变化。
(2)可变电阻RP 可以改变基极电流的大小,RP 阻值减小时,基极电流增大,集电极电流增大;RP 阻值增大,基极电流减小,集电极电流减小。
基极电流的变化能控制集电极电流的变化。
教学参考
1、 三极管
三极管是一种能对电信号进行放大的电子器件。
在两块P 型半导体中间加一层N 型半导体,构成PNP 型三极管,同样也可以在两块N 型半导体中间加一层P 型半导体,构成NPN 型三极管,见下图。
不论是PNP 型还是NPN 型三极管,内部的三层半导体都形成了两个PN 结,好比存在着两个二极管,因此可以用测量二极管的方法,用万用表来测量三极管的性能好坏。
PNP 型与NPN 型三极管的主要区别是工作时内部的电流方向不同,这从三极管符号可以看出(箭头表示了电流的方向),PNP 型箭头是向里的,即电流由发射极流向集电极、基极,NPN 型箭头是向外的,电流由集电极、基极流向发射极。
2、三极管放大原理
三极管内部的工作过程和原理是十分复杂的,学生不必去深入探究。
教学过程中,可从
应用的角度来讲述,把三极管看作是一个电流分配器,即I e=I c+I b。
三极管把电路中的电源,按比例分成I e、I b和I c三个电流,其中I c=βI b。
一旦三极管制成后,它的三个电流之间的比例关系也就确定了。
这里说的三极管放大原理,仅仅是基极微小的电流变化会引起集电极电流的较大变化,基极对集电极有控制作用。
在实际应用时,把欲被放大的电信号加在三极管的基极上,在集电极就能获得放大了的电信号。
关于三极管放大原理,应从“以小控制大”的比喻来让学生理解基极电流I b对集电极电流I c的控制作用。
3、三极管的放大作用
所谓三极管的放大作用,是指当基极输入一个很小的变化电流(或电压),集电极能输出一个很大的变化电流(或电压)。
这和三极管内部的电流分配有关。
不妨看一下三极管内部的电流分配情况,其规律是发射极电流I e等于集电极电流I c和基极电流I b之和,即I e=I c+I b,其中I c远远大于I b,通常把I c与I b之比用希腊字母“β”来表示,即β=I c/I b,β称为三极管的“电流放大倍数”。
显然β值越大的三极管,它的放大倍数也越大。
实际使用中,β值的大小视三极管型号不同而异,一般在几十倍至几百倍之间。
以教材56页为例,假如三极管的β值是100,当I b为0.01mA时,I c就是1mA,I b为0.02mA时,I c就是2mA。
I b的变化量为0.02-0.01=0.01mA,I c的变化量为2-1=1mA。
基极电流0.01mA的微弱变化引起了集电极电流1mA的较大变化,这就是三极管的放大原理。
