第八章 脉冲波形的产生与整形在数字电路或系统中，常常需要各种脉冲波形，例如时钟脉冲、控制过程的定时信号等。
这些脉冲波形的获取，通常采用两种方法：一种是利用脉冲信号产生器直接产生；另一种则是通过对已有信号进行变换，使之满足系统的要求。
本章以中规模集成电路555定时器为典型电路，主要讨论555定时器构成的施密特触发器、单稳态触发器、多谐振荡器以及555定时器的典型应用。
8.1 集成555定时器555定时器是一种多用途的单片中规模集成电路。
该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器。
因而在波形的产生与变换、测量与控制、家用电器和电子玩具等许多领域中都得到了广泛的应用。
目前生产的定时器有双极型和CMOS 两种类型，其型号分别有NE555（或5G555）和C7555等多种。
通常，双极型产品型号最后的三位数码都是555，CMOS 产品型号的最后四位数码都是7555，它们的结构、工作原理以及外部引脚排列基本相同。
一般双极型定时器具有较大的驱动能力，而CMOS 定时电路具有低功耗、输入阻抗高等优点。
555定时器工作的电源电压很宽，并可承受较大的负载电流。
双极型定时器电源电压范围为5～16V ，最大负载电流可达200mA ；CMOS 定时器电源电压变化范围为3～18V ，最大负载电流在4mA 以下。
一． 555定时器的电路结构与工作原理 1．555定时器内部结构：（1）由三个阻值为5k Ω的电阻组成的分压器； （2）两个电压比较器C 1和C 2：v +＞v －，v o =1； v +＜v －，v o =0。
（3）基本RS 触发器；（4）放电三极管T 及缓冲器G 。
2．工作原理。
当5脚悬空时，比较器C 1和C 2的比较电压分别为cc V 32和cc V 31。
（1）当v I1>cc V 32，v I2>cc V 31时，比较器 C 1输出低电平，C 2输出高电平，基本RS 触发器被置0，放电三极管T 导通，输出端v O 为低电平。
双稳态多谐振荡器电路及应用
什么叫双稳态多谐振荡器?
双稳态多谐振荡器又称正反器，此种电路具有两个稳定状态，其中任一个三极管ON时，另一个一定OFF，若无任何触发信号输入，此一状态便恒定不变。
若触发信号使原来ON的变成OFF，则原来OFF的必转为ON，此种状态会继续保持至下一触发信号。
双稳态多谐振荡器电路及工作原理
如图一所示，虽然Q1 Q2使用相同编号晶体管，偏压条件相同，但因晶体电流增益β的差异，必定有一三极管会进入饱和状态VCE=0.2V。
另一三极管在无法获得偏压状况下，会被强迫截止。
在此假设Q1 ON、Q2 OFF，C1充电至VCC，C2=0，当输入负脉冲信号至二个三极管基极时，Q1 Q2同时OFF，Q2因为重新获得偏压而导通，Q1因电容电压VC1 =VCC，无法马上获得偏压，所以Q2 ON而迫使Q1 OFF后，C1经RB2放电，C2充电至VCC。
当第二个负脉冲进入时，状况相反使Q1 ON，Q2 OFF，如此周而复始，若无输入信号则电路保持当时状态，所以正反器有记忆作用。
图二为其波形。
图一双稳态震荡器
图二
双稳态多谐振荡器应用
开关电路:
当按下S1时VT1为OFF VD1灭，VT1为ON VD2亮，放开S1后，保持这个状态
当按下S2时VT1为ON VD1亮，VT1为OFF VD2灭，放开S2后，保持这个状态
图3
直流电机正反转电路
下面这个驱动继电器用于控制电机正反转
图4
本文来自: 原文网址：/sch/jcdl/0082121.html。
![三极管无稳态多谐振荡器电路_[总结]](https://uimg.taocdn.com/b8d808edf71fb7360b4c2e3f5727a5e9856a2766.webp)
三极管无稳态多谐振荡器电路此电路之输出并不会固定在某一稳定状态，其输出会在两个稳态(饱和或截止)之间交替变换，因此输出波形似近一方波。
如图2即为无稳态多谐震荡器电路，图中两个三极管Q1、Q2在“Q1饱和／Q2截止”和“Q1截止／Q2饱和”，二种状态周期性的互换，其工作原理如下：图2(1)如图3当VCC接上瞬间，Q1、Q2分别由RB1、RB2获得正向偏压，同时C1、C2亦分别经RC1、RC2充电。
图3 当VCC通电瞬间(2)由于Q1、Q2的特性无法百分之百相同，假设某一三极管Q1之电流增益比另一个三极管Q2高，则Q1会比Q2先进入饱和(ON)状态，而当Q1饱和时，C2由Q1 CE极经VCC、RB2放电，在Q2 BE极形成一逆向偏压，促使Q2截止Q1导通，由于c、e极之间此时是通的，所以c极处电位接近于负极（我们的图中是接地，就是接近于0V），由于电容C2的耦合作用，Q2基极电压接近于负极→不会产生基极电流，即Ib=0A→则Q1 e、c 之间断开（开关作用）同时C1经Rc2及Q1的BE极于短时间内完成充电至VCC，如图4所示。
图4 C2放电，C1充电回路(3)Q1 ON、Q2 OFF的情形并不是稳定的，当C2放电完后(T2=0.7 RB2 C。
C2由VCC经RB2、Q1C-E极反向充电，当充到0.7V时，此时Q2获得偏压而进入饱和(ON)，C1由Q2 CE极，Vcc、RB1放电，同样地，造成Q1 BE极逆偏压。
Q1截止(OFF)，C2经RC1及Q2B-E极于短时间充至图5 C1放电，C2充电回路(4)同理，C1放完电后(T=0.7 RB2 C1秒)，Q1经RB1获得偏压而导通，Q2 OFF如此反覆循环下去。
如图6所示波形。
周期 T=T1+T2=0.7 RB1 C1+0.7 RB2 C2若 RB1= RB2=RB 、 C2=C1=C则 T=1.4RBC f=图6如果将RC1、RC2换成两个发光二极管，发光二极管一亮一暗，不断交替。
数电知识点汇总一、数制与编码。
1. 数制。
- 二进制：由0和1组成，逢2进1。
在数字电路中，因为晶体管的导通和截止、电平的高和低等都可以很方便地用0和1表示，所以二进制是数字电路的基础数制。
例如，(1011)₂ = 1×2³+0×2² + 1×2¹+1×2⁰ = 8 + 0+2 + 1=(11)₁₀。
- 十进制：人们日常生活中最常用的数制，由0 - 9组成，逢10进1。
- 十六进制：由0 - 9、A - F组成，逢16进1。
十六进制常用于表示二进制数的简化形式，因为4位二进制数可以用1位十六进制数表示。
例如，(1101 1010)₂=(DA)₁₆。
- 数制转换。
- 二进制转十进制：按位权展开相加。
- 十进制转二进制：整数部分采用除2取余法，小数部分采用乘2取整法。
- 二进制与十六进制转换：4位二进制数对应1位十六进制数。
将二进制数从右向左每4位一组，不足4位的在左边补0，然后将每组二进制数转换为对应的十六进制数；反之，将十六进制数的每一位转换为4位二进制数。
2. 编码。
- BCD码（Binary - Coded Decimal）：用4位二进制数来表示1位十进制数。
常见的有8421 BCD码，例如十进制数9的8421 BCD码为(1001)。
- 格雷码（Gray Code）：相邻的两个代码之间只有一位不同。
在数字系统中，当数据按照格雷码的顺序变化时，可以减少电路中的瞬态干扰。
例如，3位格雷码的顺序为000、001、011、010、110、111、101、100。
二、逻辑代数基础。
1. 基本逻辑运算。
- 与运算（AND）：逻辑表达式为Y = A·B（也可写成Y = AB），当A和B都为1时，Y才为1，否则Y为0。
在电路中可以用串联开关来类比与运算。
- 或运算（OR）：逻辑表达式为Y = A + B，当A和B中至少有一个为1时，Y为1，只有A和B都为0时，Y为0。

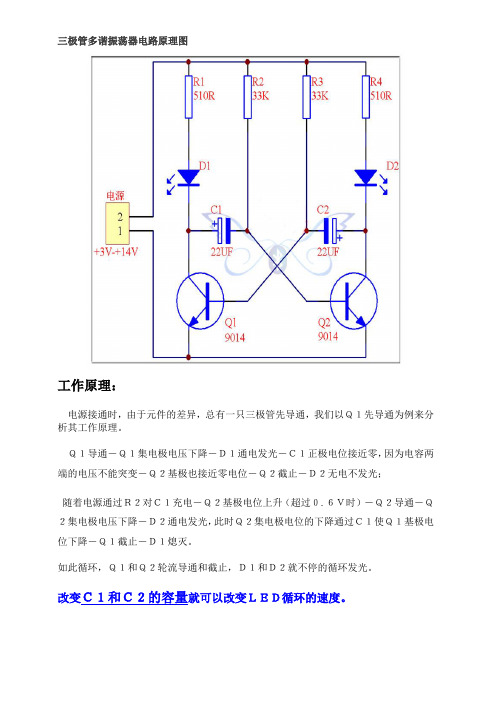

三极管多谐振荡器电路原理图
