四象无功补偿控制器原理

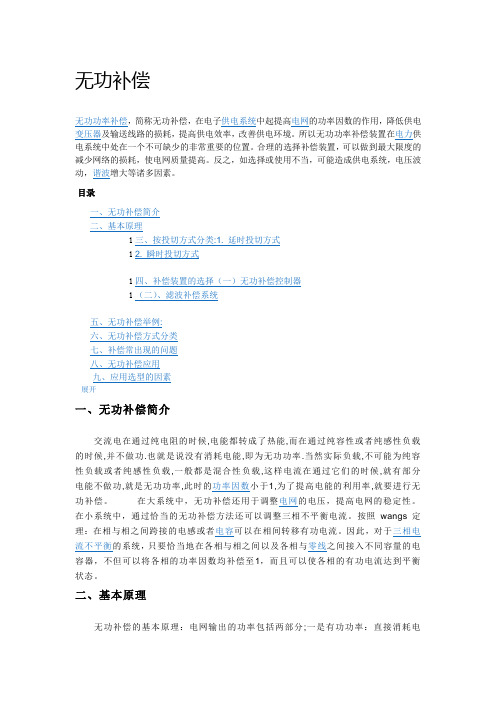

无功补偿无功功率补偿，简称无功补偿，在电子供电系统中起提高电网的功率因数的作用，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境。

所以无功功率补偿装置在电力供电系统中处在一个不可缺少的非常重要的位置。

合理的选择补偿装置，可以做到最大限度的减少网络的损耗，使电网质量提高。

反之，如选择或使用不当，可能造成供电系统，电压波动，谐波增大等诸多因素。

目录一、无功补偿简介二、基本原理1三、按投切方式分类:1. 延时投切方式12. 瞬时投切方式1四、补偿装置的选择（一）无功补偿控制器1（二）、滤波补偿系统五、无功补偿举例:六、无功补偿方式分类七、补偿常出现的问题八、无功补偿应用九、应用选型的因素展开一、无功补偿简介交流电在通过纯电阻的时候,电能都转成了热能,而在通过纯容性或者纯感性负载的时候,并不做功.也就是说没有消耗电能,即为无功功率.当然实际负载,不可能为纯容性负载或者纯感性负载,一般都是混合性负载,这样电流在通过它们的时候,就有部分电能不做功,就是无功功率,此时的功率因数小于1,为了提高电能的利用率,就要进行无功补偿。

在大系统中，无功补偿还用于调整电网的电压，提高电网的稳定性。

在小系统中，通过恰当的无功补偿方法还可以调整三相不平衡电流。

按照wangs定理：在相与相之间跨接的电感或者电容可以在相间转移有功电流。

因此，对于三相电流不平衡的系统，只要恰当地在各相与相之间以及各相与零线之间接入不同容量的电容器，不但可以将各相的功率因数均补偿至1，而且可以使各相的有功电流达到平衡状态。

二、基本原理无功补偿的基本原理：电网输出的功率包括两部分;一是有功功率：直接消耗电能,把电能转变为机械能,热能,化学能或声能,利用这些能作功,这部分功率称为有功功率;二是无功功率：不消耗电能;只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的必备条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率,如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流滞后于电压90度.而电流在电容元件中作功时,电流超前电压90度.在同一电路中,电感电流与电容电流方向相反,互差180度.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小, 无功补偿的具体实现方式：把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换。

无功补偿的作用及原理无功补偿是一种通过补偿电网中无功功率的不足或过剩，使其功率因数达到合理水平的技术手段。

它对于提高电网的稳定性、降低线路损耗、改善电压质量、减少电能浪费等方面起到了重要的作用。

以下将对无功补偿的作用及原理进行精辟的讲解。

无功功率是电能输送过程中所需产生的无用功率，它并不参与实际的能量转换，却负有维持电网稳定运行的重要责任。

在电能输送过程中，电流通过导线时会产生磁场，如同一辆旋转的飞轮，磁场带着电流做匀速旋转，进而造成无功功率。

显然，无功功率的存在造成了电网能量的浪费，同时也导致了电压下降、电网稳定性降低、线路损耗增加等问题。

无功补偿通过引入一定的无功电力，在电网中达到无功功率平衡，使得功率因数接近1，从而改善不平衡状态。

它主要分为容性无功补偿和感性无功补偿两种方式，其原理如下：1.容性无功补偿：容性无功补偿是通过连接并行电容器来补偿电感性负载产生的感性无功功率。

电容器的特性使其能够存储和释放电能，在电压的周期性变化过程中，通过释放存储的能量来抵消电网中的感性无功功率，从而实现功率因数的提高。

容性无功补偿主要应用于感性负载较大的场合，如电动机和变压器等，能够有效地降低电网的无功功率。

2.感性无功补偿：感性无功补偿是通过连接串联电抗器来补偿负载产生的容性无功功率。

电抗器具有阻碍电流变化的作用，当电压周期性变化时，电抗器会吸收部分电能用于克服负载的容性无功功率，从而实现功率因数的提高。

感性无功补偿主要应用于容性负载较大的场合，如电力电子装置和电动机等。

1.提高电网的稳定性：无功补偿能够抑制电网中的无功功率波动，保持电压稳定，提高电网的供电质量和可靠性。

尤其在大型电力系统中，通过无功补偿可以减小系统的稳定边界，提高系统的稳定裕度。

2.降低线路损耗：电网中存在一定的输电线路电阻和电感，由于电流通过线路时会产生电阻损耗和感性无功功率，导致线路的传输能力下降和电能损耗增加。

通过无功补偿可以减小线路中的无功功率，降低线路损耗。

四、无功补偿的意义及原理人们对有功功率的理解非常容易，而要深刻认识无功功率却并不轻而易举的.在正弦电路中，无功功率的概念是清楚的，而在含有谐波时，至今尚无公认的无功功率定义。

但是，对无功功率这一概念的重要性和无功补偿重要性的认识，却是一致的。

无功功率应包含对基波无功功率的补偿和对谐波无功功率的补偿。

无功功率对供电系统和负荷的运行都是十分重要的。

电力系统网络元件的阻抗主要是电感性的。

因此，粗略地说，为了输送有功功率,就要求送电端和受电端有一相位差,这在相当宽的范围内可以实现。

而为了输送无功功率，则要求两端电压有一幅值差，这只能在很窄的范围内实现.不仅大多网络元件消耗无功功率，大多数负载也需要消耗无功功率。

网络元件和负载所需要的无功功率必须从网络中某个地方获得。

显然，这些无功功率如果都要由发电机提供并经过长距离传送是不合理的，通常也是不可能的。

合理的方法应是在需要消耗无功功率的地方产生无功功率，这就是无功补偿。

无功补偿的作用主要有以下几点：（1）提高供用电系统及负载的功率因数，降低设备容量，减少功率损耗；（2）稳定受电端及电网的电压，提高供电质量。

在长距离输电线路合适的地点设置动态无功补偿装置,还可以改善输系统的稳定性,提高输电能力；(3）在电气化铁道等三相负载不平衡的场合，通过适当的无功补偿可以平衡三相的有功及无功负载。

（一)．无功补偿的物理意义无功功率只是描述了能量交换的幅度,而并不消耗功率。

图中的单相电路就是这方面的一个例子，其负载为一阻感负载。

电阻消耗有功功率，而电感则在一周期内的一部分时间把从电源吸收的能量储存起来，另一部分时间再把储存的能量向电源和负载释放，并不消耗能量.无功功率的大小表示了电源和负载电感之间交换能量的幅度。

电源向负载提供这种功率是阻感负载内在的需要，同时也对电源的输出带来一定的影响。

下图是带有阻感负载的三相电路，为了和上图对照，假设u、R、L的参数均和上图相同，且为对称三相电路。

无功补偿的原理无功补偿(Reactive Power Compensation)是提高电力系统负荷因素及电压稳定度的重要手段，它是通过根据电力系统的电压、电流及功率调节，改变系统中某些负载的电压、功率、相量及阻抗，从而合适地调节系统的负荷因素及电压稳定度的一种技术。

概述：1、无功补偿的种类无功补偿总的来说分为三类：①静态无功补偿，包括电容器补偿、氮气补偿及励磁无功调节；②动态无功补偿，包括风电场补偿、水电站补偿、气动机补偿及电致流体发动机联合补偿；③节点无功补偿，包括节点补偿容量增大策略、双电压侧节点补偿策略及电压控制策略。

2、无功补偿的原理所述的各种无功补偿技术一般都是利用发电机的无功功率及负载组的功率的变化过程中印功论的基本原理达到调整系统的负荷因素及电压稳定度的作用。

具体来说，主要是利用静态无功补偿、动态无功补偿或节点无功补偿等技术，在发电机输出负荷发生较大变化时，能够及时补充系统的无功功率，抑制发电机的电压落差及功率失衡的发生，降低变压器的电压损失，提高系统的可靠性和稳定性。

3、无功补偿的优点（1）改善电压波动：在负荷的变化很大的情况下，无功补偿可以减小电网电压的波动，从而提高电压质量，确保负荷恒定。

（2）提高电压稳定性：对内功率有较大变化时，能够及时补充系统无功功率，抑制微型发电机的电压失衡损失及功率失衡的发生，从而提高电压稳定性（3）降低弃风率：由于能够改善发电机的电压质量，减轻发电机的负荷变化，从而降低电力系统的弃风率。

（4）减少变压器损耗：无功补偿可以减少变压器的损耗，并减少变压器发热。

4、无功补偿的应用无功补偿应用于电力系统中，用于提高系统的运行效率，减少电路负荷，提高电压稳定性，降低变压器损耗，减少弃风率，同时也可以用于节能减排。

因此，无功补偿是电力系统稳定运行的重要保证，也是电力系统节能减排的重要手段。

无功功率补偿原理引言无功功率补偿是电力系统中的重要内容，它是通过对电路中的电容器和电感器进行合理配置，以实现电路的功率因数校正，提高电能利用率。

本文将深入探讨无功功率补偿的原理、应用和优势。

无功功率补偿的概念及意义无功功率是指电路中产生的不能转化为有用功的功率，它主要表现为电流与电压之间的相位差。

无功功率补偿则是通过调整电路中的无功元件，将无功功率降到最低，以提高电路的功率因数。

无功功率补偿对电力系统具有重要意义。

首先，它能够提高电能利用率，减少无效能的消耗，降低供电成本。

其次，无功功率补偿可以改善电网的稳定性，提高电能质量，减少电路中的电压波动和电流谐波。

同时，无功功率补偿还能够减少线损，改善电网的输电能力。

无功功率补偿的原理无功功率的产生主要源于电感和电容。

电感在电流变化时产生反电动势，电容在电压变化时储存和释放能量。

通过合适地配置电容和电感器，可以消去或减少电路中的无功功率，实现无功功率补偿。

无功功率补偿的原理有两种常用方法：静态无功补偿和动态无功补偿。

静态无功补偿静态无功补偿是通过接入电容器或电感器来补偿电路中的无功功率。

电容器的接入可以提供无功功率，从而提高功率因数；电感器的接入则可以吸收无功功率，降低功率因数。

静态无功补偿的关键是合理选择补偿容量和电路拓扑。

常见的静态无功补偿装置有串联电容补偿、并联电容补偿和串联电抗补偿等。

串联电容补偿器主要用于提高低电压电网的供电能力，降低线路电压的损失。

并联电容补偿器则主要用于提高电力系统的功率因数，减少电网的失真。

而串联电抗补偿器则主要用于抑制电网中的电动势振荡，提高电能质量。

动态无功补偿动态无功补偿则是通过电力电子器件和控制系统来实现，其主要原理是通过适时控制电流和电压的相位关系，调整电路中的无功功率。

动态无功补偿的核心是采用逆变器和电容器、电感器等无功元件的组合。

逆变器能够将直流电能转为交流电能，并且可以通过调节开关管的开通和关断实现对电流和电压的相位控制。

无功补偿装置技术和原理
电容器是无功补偿装置的主要组成部分，其作用是提供无功功率补偿。

当电力系统的功率因数低于1时，装置通过连接并断开电容器来改变系统
的电流相位，从而减小无功功率。

在理想情况下，电容器通过提供与负载
所需相反的电流来补偿无功功率。

电感器是另一个重要的组件，其作用是提供有功功率。

当系统功率因
数高于1时，装置通过连接并断开电感器来改变系统的电流相位，从而提
供额外的有功功率。

电感器通过存储电流并在电源电压变为零时释放电流，以增加有功功率。

开关器件用于控制电容器和电感器的连接和断开。

常见的开关器件包
括继电器、晶体管和可控硅等。

这些开关器件能够根据控制信号来切换电
容器和电感器的连接状态，从而实现无功功率的补偿。

控制器是无功补偿装置的智能中枢，通过对电网参数的实时监测和分析，确定所需的补偿方式和补偿量，并生成相应的控制信号。

控制器可以
根据系统需求自动调整无功补偿装置的工作状态，实现动态无功补偿。

此外，无功补偿装置还包括过滤器、接触器、保护装置等组件，用于
实现对电网中的谐波和并联故障的处理和保护。

总之，无功补偿装置通过电容器和电感器的有序连接和断开，利用电
力电子技术和控制原理对电流进行调节，将系统中的无功功率转换为有功
功率，以提高电力系统的功率因数。

它在电力系统中具有重要的应用价值，可以提高电网的功率质量，降低能耗，提高系统的稳定性和可靠性。

四象限无功补偿控制器原理四象限无功补偿控制器是一种常用于电力系统中的无功补偿装置，它通过监测电网中的无功功率，并根据该无功功率的大小和方向来控制无功补偿装置的输出，以实现电网的无功功率平衡。

本文将从四象限无功补偿控制器的原理出发，详细介绍其工作原理和应用。

四象限无功补偿控制器是一种能够实现正、负无功功率补偿的装置，它的工作原理基于电力系统中的无功功率理论。

在电力系统中，电能的传输除了有有功功率外，还有无功功率。

无功功率是指电能在传输过程中所产生的电磁感应、电容电感等非实际能量转化产生的功率。

无功功率的存在会导致电力系统的功率因数下降和电压波动等问题，因此需要进行无功补偿。

四象限无功补偿控制器的工作原理是通过控制无功补偿装置的输出来实现电网的无功功率平衡。

首先，该控制器需要实时监测电网中的无功功率大小和方向。

无功功率的大小可以通过电流和电压的相位差来计算得到。

当电网中的无功功率超过一定的阈值时，控制器会根据无功功率的方向来判断是需要进行正向无功补偿还是反向无功补偿。

当电网中的无功功率为正值时，表示电网需要消耗无功功率。

此时，四象限无功补偿控制器会控制无功补偿装置输出无功功率，以消耗电网中的多余无功功率。

当电网中的无功功率为负值时，表示电网需要补充无功功率。

此时，控制器会控制无功补偿装置输出无功功率，以补充电网中的不足无功功率。

四象限无功补偿控制器的核心是控制器的算法和调节策略。

控制器需要根据电网中的无功功率大小和方向，确定无功补偿装置的输出功率。

为了提高控制的精确度和响应速度，控制器通常采用先进的数字信号处理技术和模糊控制算法。

通过实时监测和计算，控制器可以快速准确地调节无功补偿装置的输出，以实现电网的无功功率平衡。

四象限无功补偿控制器广泛应用于电力系统中的无功补偿装置。

它可以提高电力系统的功率因数，减少电网中的无功功率损耗，改善电压质量和稳定性。

在大型工业企业和电力供应公司中，四象限无功补偿控制器被广泛用于电力系统的无功补偿和电网调度中。

无功补偿原理无功补偿是指为了改善电力系统中的功率因素而对无功功率进行补偿的一种技术手段。

通过无功补偿，可以提高电网的功率因数，减少线路电流的损耗，提高电能的利用率，降低供电设备的负荷，并且有利于电力系统的稳定运行。

无功补偿的原理主要包括三项：无功功率的来源与影响、无功补偿的方法以及无功补偿设备的原理。

首先，了解无功功率的来源和影响对于理解无功补偿的原理非常重要。

在交流电路中，功率可以分为有功功率和无功功率两部分。

有功功率是指实际完成功率交换的部分，它以电流的平方乘以电阻来计算，同时也是电力系统中实际使用和转化为机械能、热能等的功率。

而无功功率则是指在电力系统中来自电感性或电容性负载的无功电能交换，它以电流和电压之间的有效值乘以一个辐值因数来计算。

在电力系统中，无功功率的存在会导致一系列问题，比如降低电压稳定性，减少电力系统的传输能力，增加电力设备的损耗等。

其次，无功补偿的方法包括并联补偿和串联补偿。

并联补偿是指将容性无功补偿器或自耦隔离变压器连接到电源系统的负载侧，通过提供额外的无功功率来补偿负载侧的无功功率。

并联补偿可以分为静止补偿和动态补偿两种方式，静止补偿是一种固定的补偿方式，动态补偿则能够根据负载变化实时调整补偿量。

并联补偿的优点是响应速度快，补偿效果好，可以迅速有效地改善电能质量。

而串联补偿则是将电容性无功补偿器或变压器连接到电源系统的电源侧，通过改变电源电压的相位和幅值来补偿负载侧的无功功率，进而提高整个电力系统的功率因数。

串联补偿的优点是可以减少电源侧的无功功率，降低线路电流的损耗。

最后，无功补偿设备的原理是指无功补偿器的工作原理。

无功补偿器通常由电容器、电阻器、电感器等组成，通过对负载侧电路的一定方式进行修正，可以消除电路中产生的无功功率，从而提高功率因数。

补偿设备通过与负载并联或串联的方式，在电力系统中补偿负载侧的无功功率，以改善功率因数。

无功补偿设备的工作原理基于对电流或电压进行补偿，使负载电路的功率因数接近于1，从而提高整个电力系统的功率因数。
