abb变频器设置参数的步骤设置ABB变频器参数的步骤可以分为以下几个方面：
1. 连接变频器，首先需要将ABB变频器与电源和控制设备连接好，确保电气连接正确并且安全可靠。
2. 进入参数设置模式，根据ABB变频器的型号和系列不同，进入参数设置模式的方法可能会有所不同，通常可以通过按下特定的按键组合或者在控制面板上进行操作来进入参数设置模式。
3. 参数设置，在进入参数设置模式后，可以通过控制面板上的按钮或者旋钮来浏览和修改各个参数。
ABB变频器的参数通常包括运行参数、控制参数、保护参数等多个方面，需要根据实际需求逐个进行设置。
4. 保存设置，在完成参数设置后，需要确保将设置的参数保存到变频器中，通常可以通过按下特定的确认键或者执行保存命令来完成保存操作。
5. 测试和调整，设置参数后，需要进行测试和调整，确保变频
器的运行符合预期，并且能够满足实际的控制需求。
在测试和调整过程中，可能需要对部分参数进行微调或者修改。
总的来说，设置ABB变频器参数的步骤包括连接变频器、进入参数设置模式、参数设置、保存设置以及测试和调整。
在进行参数设置时，需要根据具体的应用需求和变频器型号来进行操作，确保参数设置的准确性和有效性。
ABB RVC 功率因数控制器调试说明书RVC 简易调试说明书功率因数控制器 RVC功率因数控制器低压系统及产品部ABB低压系统及产品部ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
的电压等级380V/220V/110V及电流输入调试前先检查RVC的电压等级调试前先检查的电压等级及电流输入5A/1A是否正确，是否及电流输入是否正确，是否按说明书中的线路图接线，检查互感器的短接线是否去除。
的四种模式:1.RVC的四种模式: 自动运行模式a----自动运行模式根据无功电流、C/k值设定、切换延时、输出回路数及切换顺序自动切换电容器级数，从而达到目标功率因数。
LCD显示实际功率因数。
手动运行模式b----手动运行模式通过按“”及“-”按钮来加减电容器。
LCD显示实际功率因数。
自动设定模式c----自动设定模式自动设定以下参数: C/k:灵敏度自动设定。
PHASE:连接自动识别包括CT反接及单相。
DELAY:自动将延时间设为40秒。
OUTPUT:输出回路数的自动识别。
SEQUENCE:切换顺序类型的自动识别。
自动设定模式提供了三个子菜单，可用“”按钮选择:1.C/k、相移角、输出回路及切换顺序的设定2.C/k及相移角的设定3.输出回路及切换顺序的设定缺省功率因数设定值:1.00 手动设定模式手动d----手动设定模式手动设定以下参数 COS:目标功率因数 C/k:功率控制器灵敏度 PHASE: 设定相移角 DELAY:切换延时时间 OUTPUT:输出回路数 SEQUENCE:切换顺序类型2. 可设定参数目标功率因数目标功率因数a----COS 目标功率因数这是功率因数控制器通过切换级数而必须达到的目标功率因数。
在手动设定模式时可设定从感性0.7到容性0.7MAN SET – COS。
b----C/kC/k是功率因数控制器的灵敏度。
功率因数控制器RVC的使用
1)、控制器RVC上电后可看到其默认界面为自动状态（Auto），按Mode键进入手动界面；
2)、按Mode键进入自动设定参数的界面；
3)、按Mode键进入手动设定目标功率因数cosψ的界面，通过按“+”和“-”键调整其大小，推
荐cosψ为0.92--0.98；
4)RVC使
5)
RVC
确定
6)
7)
8)
1∶1∶2∶2∶2∶…∶2 1.1.2
1∶1∶2∶4∶8∶…∶8 1.1.8
1∶2∶3∶3∶3∶…∶3 1.2.3
1∶2∶3∶6∶6∶…∶6 1.2.6
1∶1∶2∶3∶3∶…∶3 1.1.3
1∶1∶2∶3∶6∶…∶6 1.1.6
精心整理
9)、按Mode键进入自动界面(Auto)，显示值即为测试到的功率因数值。
若显示值与实际值不符，
可以通过调整相位值PHASE改变相位关系，直到与实际值一致，设定参数结束。
智能电流表DH8的使用
1)仪表通电前，先确认接线是否正确，确认无误后方可通电。
2)仪表有4个按键，两种操作状态。
SET为转换参数类别和确定键，
为加减键, 为移位和修改键。
3. 支路有无谐振电流过大现象。
三．支路电流三相严重不平衡
1. 检查支路各相电容是否有损坏。
2. 检查支路电抗是否有损坏。
精心整理
四．电抗器发热严重并伴有噪音或啸叫
1. 确定支路电流是否在正常范围。
2. 排除电抗器质量问题。
3. 电容是否有损坏或降容引起支路谐振点偏移。
精心整理。
ABB RVC 功率因数控制器调试说明书RVC 简易调试说明书功率因数控制器 RVC功率因数控制器低压系统及产品部ABB低压系统及产品部ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
的电压等级380V/220V/110V及电流输入调试前先检查RVC的电压等级调试前先检查的电压等级及电流输入5A/1A是否正确，是否及电流输入是否正确，是否按说明书中的线路图接线，检查互感器的短接线是否去除。
的四种模式:1.RVC的四种模式: 自动运行模式a----自动运行模式根据无功电流、C/k值设定、切换延时、输出回路数及切换顺序自动切换电容器级数，从而达到目标功率因数。
LCD显示实际功率因数。
手动运行模式b----手动运行模式通过按“”及“-”按钮来加减电容器。
LCD显示实际功率因数。
自动设定模式c----自动设定模式自动设定以下参数: C/k:灵敏度自动设定。
PHASE:连接自动识别包括CT反接及单相。
DELAY:自动将延时间设为40秒。
OUTPUT:输出回路数的自动识别。
SEQUENCE:切换顺序类型的自动识别。
自动设定模式提供了三个子菜单，可用“”按钮选择:1.C/k、相移角、输出回路及切换顺序的设定2.C/k及相移角的设定3.输出回路及切换顺序的设定缺省功率因数设定值:1.00 手动设定模式手动d----手动设定模式手动设定以下参数 COS:目标功率因数 C/k:功率控制器灵敏度 PHASE: 设定相移角 DELAY:切换延时时间 OUTPUT:输出回路数 SEQUENCE:切换顺序类型2. 可设定参数目标功率因数目标功率因数a----COS 目标功率因数这是功率因数控制器通过切换级数而必须达到的目标功率因数。
在手动设定模式时可设定从感性0.7到容性0.7MAN SET – COS。
b----C/kC/k是功率因数控制器的灵敏度。
ABBRVC功率因数控制器参数简要手动设置步骤以下是ABBRVC功率因数控制器参数手动设置的步骤：1.确定期望功率因数：-首先，根据系统的要求和实际情况，确定所需的期望功率因数。
通常情况下，功率因数应接近2.连接设备：3.进入参数设置界面：-打开ABBRVC功率因数控制器的接口设备，进入菜单界面。
4.设置基本参数：-根据使用环境和具体需求，设置ABBRVC功率因数控制器的基本参数。
这些参数包括设备接入的电源电压、额定功率等。
确保基本参数的设置与电力系统的要求相匹配。
5.设置开关阈值：-根据实际情况，设置ABBRVC功率因数控制器的开关阈值。
开关阈值是设备触发开关的上下限值，用于控制系统中功率因数的调节范围。
确保开关阈值的设置适用于当前电力系统。
6.设置调节参数：-设置ABBRVC功率因数控制器的调节参数，以实现期望功率因数的控制。
调节参数包括比例增益、积分时间等。
根据系统响应特性和调节要求，对调节参数进行适当的调整，以确保系统稳定性和性能。
7.设置保护参数：-设置ABBRVC功率因数控制器的保护参数，以保护设备和电力系统。
保护参数包括过载保护、过电流保护、过压保护等。
根据实际情况，设置保护参数的阈值，以防止设备因异常情况而受损。
8.设定反馈参数：-设定ABBRVC功率因数控制器的反馈参数，以提供系统反馈信号进行控制。
反馈参数包括电压反馈、电流反馈等。
根据实际测量信号，设定反馈参数的增益和零点等，以确保控制的准确性和稳定性。
9.存储设置参数：-一旦完成所有参数的设置，将设置的参数存储到ABBRVC功率因数控制器中。
确保所有参数都正确存储，并能随时读取和修改。
10.测试和调试：-运行ABBRVC功率因数控制器，并进行测试和调试。
通过检查输出的功率因数和电流波形，验证设置的参数是否满足要求。
根据需要，进行调整和校正，直到设备正常运行且输出功率因数符合预期。
总结：ABBRVC功率因数控制器参数设置步骤包括确定期望功率因数、连接设备、设置基本参数、设置开关阈值、设置调节参数、设置保护参数、设定反馈参数、存储设置参数等。
ABB RVC补偿器使用手册序言使用要点本说明手册旨在帮助您快速安装和操作RVC控制器。
在安装和操作RVC控制器之前，请仔细阅读以下注意事项。
本手册供负责安装、维护和操作的人员使用。
安全守则PF控制器的安装、维护和操作必须由合格的电工来进行。
在使用PF控制器之前，必须断开所有电气连接。
如果要清洗PF控制器，应首先关闭电源，然后使用一块干布擦除灰尘，禁止使用研磨剂、溶剂或酒精清洗。
不要打开PF控制器的外壳，因机器中没有用户可维护的部件。
PF控制器与一个电流变压器连接，在确认电流变压器短路或与另一个电阻很低的并行负载连接前，不要拔掉变压器的接头，否则可能有高压危险。
不要将本产品用于除原目的以外的其它用途。
连接到PF控制器的所有电缆必须符合当地规则，它们要求至少能够耐受60度的环境温度。
必须提供外部隔离设备（例如：熔断器）来保护PF控制器（参考井6、F1和F2）和电容器组（参考井6、F3、F4和F5），另外，它们应该安装在同一个开关箱中，PF控制器隔离线路的典型保护水平是6A，然而电容器组的保护水平由自身的额定等级决定。
电磁兼容性：本PF控制器已经检验及完全符合EU（欧盟)对50HZ下工作的EMC（电磁兼容性）的规程要求，并带有显示验证生效的CE标记。
当在系统中使用仪器时，EU规程可能要求验证该系统符合EMC标准。
下列指导有助于改善系统的EMC性能。
1、金属屏蔽一般可改善EMC性能。
2、走线应远离屏蔽的缝隙。
3、走线应靠近接地的金属体。
4、对机盖或其它需要的面板部件使用多个接地线。
5、避免公共接地阻抗。
图示（参考文件2GCS201086A0050 1/2)#1、正面视图 3.6、接通或断开电容步进开关1.1、安装支架 3.7、电感性PF1.2、液晶显示屏 3.8、电容性PF1.3、小键盘 3.9、报警单元3.10、测量单元#2、背面视图 3.11、参考§特性2.1、安装支架2.2、电压接入头#4、小键盘2.3、k&i，电流接入头 4.1、模式按钮2.4、步进输出 4.2、-按钮4.3、+按钮#3、液晶显示屏3.1、有功输出#5、安装3.2、温度过高指示 5.1、将控制器滑入电容器机壳3.3、隔离显示 5.2、将安装支架插入控制器的对3.4、用户参数设置应固定孔眼。
ABB变频器参数调试步骤介绍ABB变频器参数调试是指将ABB变频器的参数优化调整，以使其在各种工况下工作更加稳定和高效。
参数调试的目的是为了满足实际工艺流程的要求，提高设备的运行效率和生产能力。
下面是ABB变频器参数调试的步骤介绍。
1.创建项目：在ABB变频器的参数调试软件中，首先需要创建一个调试项目。
可以根据实际需要设置项目的名称和项目参数。
2.选择控制模式：根据实际应用场景，选择适合的控制模式。
常见的控制模式有V/F模式、矢量控制模式等。
选择合适的控制模式能够提高变频器的控制精度和运行效率。
3.设置电机参数：将电机的基本参数输入到变频器中，包括额定功率、额定电流、额定转速等。
这些参数将作为变频器进行电机保护和控制的基础。
4.调整电机参数：根据实际工况，调整电机的一些特殊参数，如过载能力、电机热保护等。
这些参数的调整需要结合实际情况进行，以保证电机在工作过程中的安全可靠。
5.调整输出频率：设置变频器的输出频率，根据实际工艺需求进行调整。
主要可以通过频率设置或者模拟量输入调节输出频率。
同时，根据需求设置起始频率、加速时间和减速时间等参数。
6.设置PID参数：在需要闭环控制的应用中，可以设置PID参数来实现闭环控制。
PID参数的设置需要根据具体的控制要求进行调整，包括比例系数、积分时间和微分时间等。
7.调整保护参数：根据实际工况，设置变频器的保护参数，包括过流保护、过载保护和缺相保护等。
这样能够提高设备的安全性和可靠性。
8.数据采集和监控：在调试过程中，可以通过变频器的监控功能对电机和工艺进行实时数据采集和监控。
通过监控数据的分析，可以了解设备的运行状况和性能指标，并进行参数的优化调整。
9.参数保存和备份：调试完成后，将调试好的参数保存到变频器中，并备份相关的参数档案。
这样可以在需要时方便地恢复到调试好的参数设置，也可作为下次调试的参考。
10.参数优化和反馈：通过实际运行和监控数据的反馈，对参数进行进一步优化。
ABBRVT操作说明功率因数控制器ABBRVT操作说明功率因数控制器是一种用于提高电力系统功率因数的设备。
它使用先进的电子技术，能够监测和控制电力系统中的功率因数，以确保系统运行在最优效率下。
本文将详细介绍ABBRVT功率因数控制器的操作方法。
1.连接设备：在操作ABBRVT功率因数控制器之前，首先需要将其正确连接到电力系统中。
确保设备的电源线接入正常，并根据电力系统的要求连接设备的输入和输出线路。
2.设定参数：打开ABBRVT功率因数控制器的操作界面，进入参数设置模式。
根据电力系统的具体要求，设置设备的工作模式、额定电流、额定电压、功率因数目标等参数。
确保参数的设置与电力系统的要求相符。
3.监测功率因数：在设备正常工作后，ABBRVT功率因数控制器将开始监测电力系统中的功率因数。
通过设备的显示屏或电脑界面，可以实时查看系统的功率因数数值。
确保数值在设定的目标范围内。
4.控制功率因数：如果电力系统的功率因数超出了设定的目标范围，ABBRVT功率因数控制器将自动启动控制功能。
它可以通过自动或手动模式来调整电力系统中的功率因数。
在自动模式下，设备将根据设定的目标值自动调整电流或电压来改善功率因数。
在手动模式下，用户可以手动调整功率因数，设备将根据用户的设定进行调整。
5.报警功能：ABBRVT功率因数控制器配备了报警功能，可以监测电力系统中的异常情况。
当电力系统中的功率因数超出设定的警戒值或发生其他故障时，设备将发出警报。
在设备的显示屏或电脑界面上，用户可以查看和处理报警信息。
6.数据记录和分析：ABBRVT功率因数控制器还具有数据记录和分析功能。
它可以记录电力系统中的功率因数、电流、电压等关键参数的历史数据，并生成相关的报表和图表。
通过分析这些数据，用户可以了解电力系统的运行状况，并进行优化和改进。
总结：ABBRVT功率因数控制器是一种高效的设备，能够有效提高电力系统的功率因数。
通过正确连接设备、设置参数、监测功率因数、控制功率因数、使用报警功能和进行数据记录和分析，用户可以充分利用该设备的功能，提高电力系统的效率和稳定性。
ABB变频器参数设置操作步骤1. 确认设备是否适用于参数设置在进行ABB变频器参数设置操作之前，首先需要确认设备型号和性能是否适用于参数设置。
不同型号的ABB变频器可能具有不同的参数设置方式和范围，请先查阅相关设备的用户手册或技术规格书以获取准确的信息。
2. 登录ABB变频器参数设置界面连接电源后，将笔记本电脑或计算机通过串口或以太网与ABB变频器相连。
打开ABB变频器参数设置软件，登录变频器参数设置界面。
一般情况下，需要输入登录账号和密码以确保只有授权人员可以进行参数设置操作。
3. 导入或创建项目文件在ABB变频器参数设置界面中，可以选择导入已有的项目文件或创建新的项目文件。
如果你之前已经进行过参数设置并保存在项目文件中，可以选择导入该项目文件以方便进行后续的设置操作。
如果需要创建新的项目文件，请按照界面提示进行操作。
4. 设置基本参数在ABB变频器参数设置界面的主界面中，可以找到设置基本参数的选项。
基本参数包括电源电压、额定功率、频率范围等。
根据具体的应用需求，设置合适的基本参数。
5. 设置运行参数在ABB变频器参数设置界面中，有一栏是用来设置运行参数的。
运行参数包括速度控制、转矩控制、过载保护、电机保护等设置。
根据具体的应用要求和电机特性，设置合适的运行参数。
6. 设置通信参数如果需要将ABB变频器与其他设备进行通信，例如上位机、监控设备等，需要在参数设置界面中设置通信参数。
通信参数设置涉及通信协议、通信速率、通信地址等。
根据具体的通信需求和设备要求进行设置。
7. 保存参数设置在完成参数设置后，可以选择保存设置的参数。
通常情况下，保存参数设置会生成一个以项目名或设备名命名的文件，以方便下次使用。
保存参数设置可以确保之后的操作不会丢失之前的设置。
8. 应用参数设置完成参数设置后，点击应用按钮将参数设置应用到ABB变频器。
在应用参数设置过程中，设备可能会重新启动以使新的设置生效。
请确保设备和操作终端的稳定性，以免导致参数设置失败或设备故障。
功率因数控制器RVC的使用说明功率因数控制器 (Reactive Power Factor Controller，简称 RVC) 是一种用于自动控制电力系统功率因数的设备。
它通过监测电网的功率因数，并自动调整并控制功率因数，从而提高电力系统的效率和稳定性。
一、RVC的原理和工作方式RVC的工作原理是基于功率因数的概念。
功率因数是指电源的有功功率与视在功率之间的比值。
当电力系统的功率因数低于标准值时，RVC将启动并将电网连接到补偿电容器网络上，以提高功率因数。
当需要的功率因数达到设定值时，RVC将控制补偿电容器的数量，并将其连接或断开，以保持电网功率因数在设定范围内。
RVC主要由以下部分组成：1.电流和电压传感器：用于监测电网的电流和电压。
2.控制器单元：负责计算电网的功率因数，并控制补偿电容器的连接或断开。
3.补偿电容器：用于存储和释放电能，以提供系统所需的无功电流。
二、RVC的安装和调试步骤1.RVC的选择和安装a.根据电力系统的需求选择适当的RVC型号。
b.在配电柜或电源接线处安装RVC。
确保适当的通风和散热以防止过热。
2.连接传感器a.将电流传感器连接到电网的主要电流线路上。
b.将电压传感器连接到电网的主要电压线路上。
3.连接补偿电容器网络a.将补偿电容器连接到RVC上。
b.将补偿电容器网络连接到电网的电容器引线上。
4.电源接线a.将RVC的电源连接到电网的电源接线上。
5.控制参数设置a.打开RVC控制器单元的控制面板，进入参数设置界面。
b.根据电力系统的要求，调整功率因数设定值和响应时间等参数。
6.初始化和校准a.在设置参数后，进行RVC的初始化和校准。
按照控制器单元的操作说明进行操作。
7.启动和监测a.打开RVC的电源开关，启动控制器单元。
b.监测RVC的工作状态和功率因数的变化。
三、RVC的注意事项和故障排除1.注意事项a.在选择RVC型号时，确保它的功率容量符合电力系统的需求。
b.定期检查和维护RVC的连接和传感器的状态。
ABB变频器功率容量参数修改ABB变频器功率容量修改指导1. 将控制板安装到模块上。
2. 上电。
3. 操作控制盘，打开参数表，进入参数最底层，比如0102，同时按下UP(向上)键，Down（向下）键和软键1，持续至少4秒钟，直到屏幕顶行显示PARAMETERS+。
4. 重新进入参数组（顶行显示PAR GROUPS+）。
5. 查找105组参数。
6. 修改相关传动容量步骤：●将10509调整为所要的功率等级，并确认。
●将10502设置为1，并确认。
●将10511设置为4012，并确认。
注意：该顺序不能颠倒。
7. 再次进入参数表，检查参数3304（传动容量）是否正确。
Updating Power Rating Instruction1.Assemble OMIO-01 board on to the module carefully.2.Power on3.Operate control panel, and press soft Key 2 till paramet er bottom. For example,parameter 0102, press UP key, DOWN button a nd Soft Key 1 simultaneouslyfor at least 4 seconds, till top line displays PARAMETERS+4.Re-enter into Parameter Group.5.Find Parameter Group 105.6.Set power rating:●Set Para.10509 -> right drive rating, press Enter Key.●Set Para.10502->1, press Enter Key.●Set Para. 10511->4012, press Enter key.Notes: Setting sequence cannot be changed.7. Re-enter into Parameter, and check 3304（Drive Rating）if it is correct.。
ABBRVT操作说明功率因数控制器ABBRVT是一种用于控制电力系统中电动机和发电机的功率因数的设备。
它基于先进的电力电子技术，可以自动调整电源的功率因数以改善能源利用效率和降低系统的能耗。
以下是ABBRVT功率因数控制器的操作指南：1.连接电源和电动机或发电机：首先，确保将ABBRVT与电力系统的电源和负载设备连接好。
根据设备的额定电流和电压，选择合适的电线和插头进行连接。
2.设置初始功率因数：在ABBRVT的面板控制界面上，可以找到功率因数设置选项。
根据系统的要求，将初始功率因数设置为所需值。
通常，建议将功率因数设置为接近1的值，以最大程度地提高系统的效率。
3.监控功率因数：ABBRVT提供实时功率因数监控功能。
在控制界面上，可以看到当前功率因数的数值。
通过监控功率因数的变化，可以及时调整系统的运行状态，以达到最佳功率因数。
4.调整功率因数：当实际功率因数与所需功率因数之间存在差异时，可以通过调整ABBRVT的参数来改变电源输出的功率因数。
具体的调整方式取决于设备的型号和功能。
在设备的用户手册中可以找到相应的操作指南。
5.定时控制：ABBRVT还提供定时控制功能，可以预先设置不同时间段的功率因数要求。
这对于需要根据不同的负载情况调整功率因数的系统非常有用。
通过定时控制功能，可以实现自动调整功率因数的需求，无需人工干预。
6.告警和保护功能：ABBRVT配备了多种告警和保护功能，以确保系统的安全运行。
当电压、电流或功率因数超出设定范围时，设备会发出警报或自动断电。
监控设备的告警和保护状态，及时采取相应的措施以保护系统和设备的安全。
7.数据记录和分析：ABBRVT可以记录并存储功率因数、电流和电压等关键参数的历史数据。
这些数据可以用于系统性能的分析和优化。
通过数据记录和分析，可以识别出系统中存在的问题，并及时采取措施进行改进。
总结：ABBRVT功率因数控制器是一种用于改善电力系统能源利用效率和降低能耗的设备。

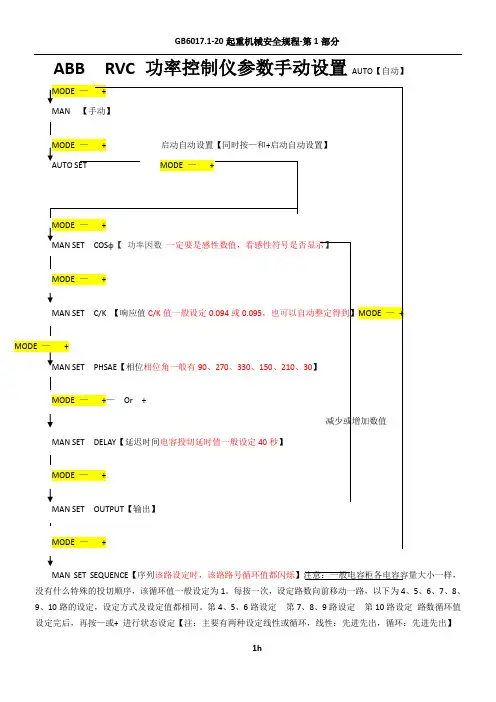

ABB RVC 功率控制仪参数手动设置
AUTO【自动】
MODE —+
MAN 【手动】
MODE —+
启动自动设置【同时按—和+启动自动设置】
AUTO SET MODE —+
MODE —+
MAN SET COSφ【功率因数一定要是感性数值，看感性符号是否显示】
MODE —+
MAN SET C/K 【响应值C/K值一般设定0.094或0.095，也可以自动整定得到】MODE —+ MODE —+
MAN SET PHSAE【相位相位角一般有90、270、330、150、210、30】
MODE —+ —Or +
减少或增加数值
MAN SET DELAY【延迟时间电容投切延时值一般设定40秒】
MODE —+
MAN SET OUTPUT【输出】
MODE —+
MAN SET SEQUENCE【序列该路设定时，该路路号循环值都闪烁】
注意：一般电容柜各电容容量大小一样，没有什么特殊的投切顺序，该循环值一般设定为1。
每按一次，设定路数向前移动一路，以下为4、5、6、7、8、9、10路的设定，设定方式及设定值都相同。
第4、5、6路设定第7、8、9路设定第10路设定路数循环值设定完后，再按—或+ 进行状态设定【注：主要有两种设定线性或循环，线性：先进先出，循环：先进先出】。
