ABB RVC 功率因数控
制器参数手动设置
ABB RVC功率控制仪参数手动设置
UTO【自动】
MAN【手动】
启动自动设置【同时按一和+启动自动设置】
MO^E —+
MAN SET COS ©【功率因数一定要是感性数值,看感性符号是否—I
MODE —+
MAN SET C/K【响应值C/K值一般设定0.094或0.095,也可以自动整定得到】MODE
MAN SET PHSAE【相位相位角一般有90、270、330、150、210、30】I
MODE —+ —Or +
减少或增加数值
MAN SET DELAY【延迟时间电容投切延时值一般设定40秒】
AUTO SET MODE —+
E —
I
MAN SET OUTPUT【输出】
I
MAN SET SEQUENCE【序列该路设定时,该路路号循环值都闪 ----------
注意:一般电容柜各电容容量大小一样,没有什么特殊的投切顺序,该循环值一般设定为
1。
每按一次,设定路数向前移动一路,以下为4、5、6 7、8、9、10路的设定,设定方式及设定值都相同。
第4、5、6路设定第7、& 9路设定第10路设定路数循环值设定完后,再按一或+进行状态设定【注:主要有两种设定线性或循环,线性:先进先出,循环:先进先出】。

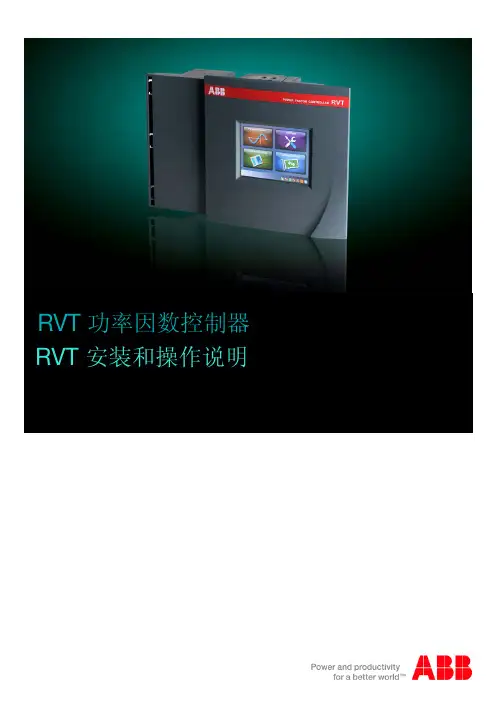

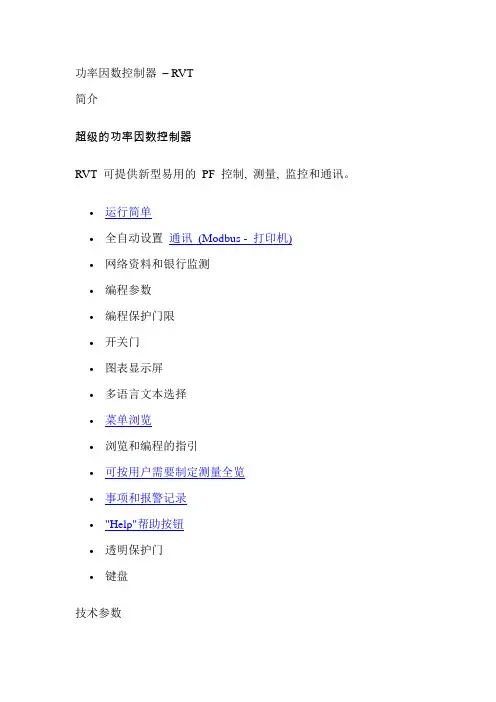

功率因数控制器– RVT简介超级的功率因数控制器RVT 可提供新型易用的PF 控制, 测量, 监控和通讯。
∙运行简单∙全自动设置通讯(Modbus - 打印机)∙网络资料和银行监测∙编程参数∙编程保护门限∙开关门∙图表显示屏∙多语言文本选择∙菜单浏览∙浏览和编程的指引∙可按用户需要制定测量全览∙事项和报警记录∙"Help"帮助按钮∙透明保护门∙键盘技术参数测量系统基于微处理的3相平衡电网或单相电网工作电压从 100Vac 至 440Vac.能耗 最大15 VA测量回路和电源的连续方式相 - 相 或 相 - 中线 电压允差所标注电源电压的+/- 10%电压测量高达 690Vac 或使用电压互感器于更高电压, 精确度 : 满量程的 1% 频率范围50 或 60 Hz +/- 5% (按电网频率自动适应)输入电流5A 或 1A (RMS) (等级1 C.T .) 输入电流阻抗< 0.1 Ohm.输出触点容 - 最大持续电流 : 1.5A (ac) - 0.3A (110V dc)- 最大峰值电流 : 8A.- 最大电压 : 440 Vac.- A - A 端子适用于18A 的连续电流(9A/端子) 报警继电器触点容量 (空接点)- 常闭触点- 最大持续电流: 1.5A- 额定 压 : 250Vac (最大分断电压 : 440Vac)风扇继电器触点容量 (空接点)- 常闭触点- 最大持续电流: 1.5A- 额定 压 : 250Vac (最大分断电压 : 440Vac)功率因数设置从 0.7 感性至 0.7 容性启动电流设定 (C/k)- 0.01 至 5A.- 自动测量 C/k切换顺序 1;1;1;1;1;.....1 1;2;2;2;2;.....2 1;2;4;4;4;.....4 1;2;4;8;8;1;2;2;2;2;.....2 1;1;2;4;4;.....4 1;1;2;4;8;.....8 1;2;3;3;3;1;2;3;6;6;.....6 1;1;2;3;3;.....3 1;1;2;3;6;.. (6)以及任何其他用户编制的顺序Modbus波特值(*)110 - 300 - 600 - 1200 - 2400 - 4800 - 6900 - 19200 - 38400 - 57600 步级设自动, 固定, 取消全图形64 x 132 象数(带额外符号)显示输出数RVT-6 : 多达6 个编程输出RVT 12 : 多达12 个编程输出(RVT 可以加接四输出的可选模块)编程从1s 至18h步级之间的切换时间全部编程参数和模式会贮存在非永久性存贮存器记忆内贮存功能如断电超过20ms 时, 会自动断开所有电容断电释放自动适应电网相序和电流互感器相位对谐波不敏感可在正常负载及再生负载下工作(4象限运行)液晶显示器对比度具有温度自动补偿-20°C 至70°C.工作温度贮存温- 30°C 至85°C.度安装位安装在垂直平面上尺寸前面板: 144 x 144 mm (h x w)外形l : 144 x 211 x 67 mm (h x w x d)重量 1.0 kg (未包装)笼式线夹(2.5mm²单芯电缆)接线端子IP43 (可按要求提高至IP54)前面板保护相对湿最大95%, 无凝露度具有CE 标志UL (file n° NKCR2.E163424)CSA 证书已证明适用于120Vac 系统电压(*) 只适用于RVT Modbus。
功率因数控制器实时检测系统主要用来控制电容组的投切,实现功率因素补偿。
知名品牌ABB旗下的功率因数控制器-RVC、RVT具备哪些优势呢?
优势
简单便捷:
> 直观读取数据
> 方便的人机对话
稳定安全:
> 直观显示电网参数和电容器投切特性
功能丰富:
> 可以自动设置和试运行
> 可选Modbus RS485 通讯
应用范围
应用无功补偿柜的功率因数控制器
如果您想了解更多有关功率因数控制器方面的信息,在此推荐您联系南京首科机电有限公司咨询详情。
南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。
经营广泛、品种繁多,主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。
公司以“诚信铸就品牌,服务带来效益”的经营理念。
推行“VIP”式的营销服务机制,努力做好售前、售中、售后服务,并为用户建立档案,定期开展大客户综合回访,赢来了越来越宽广的市场空间。
公司主要代理销售品牌:总代理ABB、施耐德电气、〈FUI〉富士电机、〈MITSUBISHI〉三菱电机、〈OMRON〉欧姆龙自控元器件、美国通用GE电器、韩国LS产电、士林电机、、西门子、火灾监控系统、工业插头插座、订制配电箱配电柜。
若您有相关方面的业务需求,欢迎登陆官网:或拨打吸顶悬浮位置电话咨询!。

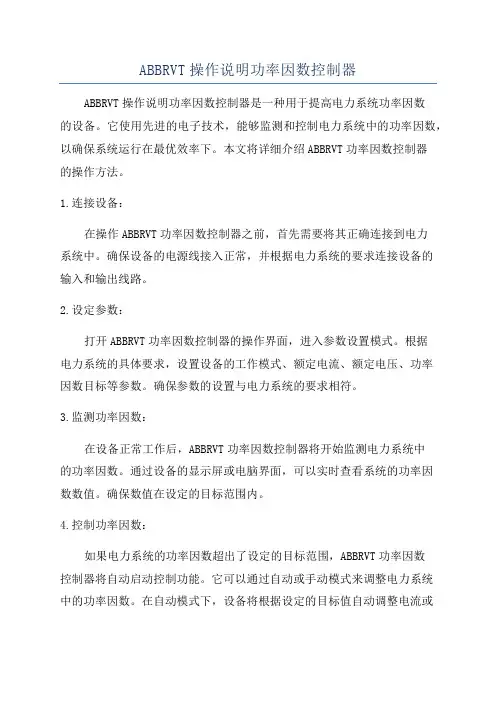

ABBRVT操作说明功率因数控制器ABBRVT操作说明功率因数控制器是一种用于提高电力系统功率因数的设备。
它使用先进的电子技术,能够监测和控制电力系统中的功率因数,以确保系统运行在最优效率下。
本文将详细介绍ABBRVT功率因数控制器的操作方法。
1.连接设备:在操作ABBRVT功率因数控制器之前,首先需要将其正确连接到电力系统中。
确保设备的电源线接入正常,并根据电力系统的要求连接设备的输入和输出线路。
2.设定参数:打开ABBRVT功率因数控制器的操作界面,进入参数设置模式。
根据电力系统的具体要求,设置设备的工作模式、额定电流、额定电压、功率因数目标等参数。
确保参数的设置与电力系统的要求相符。
3.监测功率因数:在设备正常工作后,ABBRVT功率因数控制器将开始监测电力系统中的功率因数。
通过设备的显示屏或电脑界面,可以实时查看系统的功率因数数值。
确保数值在设定的目标范围内。
4.控制功率因数:如果电力系统的功率因数超出了设定的目标范围,ABBRVT功率因数控制器将自动启动控制功能。
它可以通过自动或手动模式来调整电力系统中的功率因数。
在自动模式下,设备将根据设定的目标值自动调整电流或电压来改善功率因数。
在手动模式下,用户可以手动调整功率因数,设备将根据用户的设定进行调整。
5.报警功能:ABBRVT功率因数控制器配备了报警功能,可以监测电力系统中的异常情况。
当电力系统中的功率因数超出设定的警戒值或发生其他故障时,设备将发出警报。
在设备的显示屏或电脑界面上,用户可以查看和处理报警信息。
6.数据记录和分析:ABBRVT功率因数控制器还具有数据记录和分析功能。
它可以记录电力系统中的功率因数、电流、电压等关键参数的历史数据,并生成相关的报表和图表。
通过分析这些数据,用户可以了解电力系统的运行状况,并进行优化和改进。
总结:ABBRVT功率因数控制器是一种高效的设备,能够有效提高电力系统的功率因数。
通过正确连接设备、设置参数、监测功率因数、控制功率因数、使用报警功能和进行数据记录和分析,用户可以充分利用该设备的功能,提高电力系统的效率和稳定性。

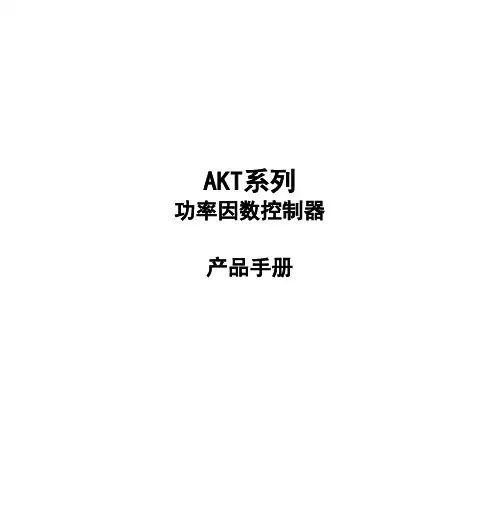

AKT系列功率因数控制器产品手册安装请严格遵守如下标准和安全规程1)检查测量电压和控制电压,电源频率,电流互感器的比率必须与控制器的采样电流一致;2)用固定支架把控制器安装在开关面板上;3)将接地保护装置连接到接地铜排上;4)根据接线图(图1)进行其他线路的连接;(具体接线方法,详见后附接线图)5)移除CT 端子上的连接片。
1图12操作AKT-12控制器可通过以下四个键来实现Array(图2)在主菜单界面中可以通过↑↓键来选择不同的主菜单按→键选择菜单及菜单中的内容按←键返回上一级菜单参数设置:在光标闪烁时可通过↑↓键进行数值设置按←键或→键,可分别向左右移动光标图2当光标位于右边位置时,可通过→键来保存设置当光标位于左边位置时,可通过←键来取消设3运行将AKT-12通电后,控制器将开始进入倒计时。
1)在倒计时结束前,通过按→键可使控制器开始进行自动巡检,控制器投切所有输出路数,并进行检定,通过该程序所有输出回路被使用,并对电压、电流连接路径进行校验。
在自检后,控制器将开始无功功率的调节,时刻对电容器的容量大小进行识别和监测。
2)倒计时结束或通过按←键中断倒计时,控制器将跳过自动巡查步骤,在没有自检的情况下开始工作。
没有使用的输出回路以及不带F-off 标志的回路将被默认为是缺省状态。
4面板显示信息AUTO(自动):自动模式MANUAL(手动):手动模式SETUP(设置):设置菜单ALARM(报警):报警闪烁T:目标功率因数EXPORT(输出):输出回路1-12:输出回路数5调试测量和监控功能的说明对于无功功率不需进行设置若想要实现AKT-12的全部功能(例如:用Kvar 来显示电容器的容量大小,显示测量值,监视和保护参数)在菜单中的“设置”选项可对一些额外的功能进行设置。
另外,目标功率因数和投切延时的调整具有优先。
67菜单结构中设计到得所有可读参数和设置线电压 相电压 电流 有功功率 无功功率达到目标功率因数所需要的无功 当前有功功率 电压谐波3rd-15th 电压谐波 目标功率因数 功率/视在功率 平均功率因数 频率 温度 最高温度运行时间SETUP参数设置INFO 段数信息第一路设置原始功率百分比投切循环类型第二路设置SETUP 设定完成后,按向右箭头3 秒后自动保存成功第十四路设置手动运行状态第一路投入状态切除状态....第十四路投入状态切除状态参数设置和调试说明:一参数设置:(用↓键选择设置SETUP 主菜单,用→键3秒后进入主菜单后可用↓键选择参数进行设置)1. UN线电压基准值,设置参数为400V;2. CT电流互感器变比,例如进线柜电流互感器变比为4000/5,则此参数设置为800;3. PT电压互感器变比,无电压互感器时Pt 设置为1;4. Ai自检状态,设置为NO;5. PFC功率因数校正, 设置为ON6. CPI目标功率因数, 一般设置为0.90 i ~ 0.95 i (需要注意的是设置目标功率因数时需要选择电流超前还是滞后,此时应该确保设置为电流滞后,即显示CPIi, 不是CPIc)7. St 投切延时, 设置为5 s8. 其它地址下的参数不需要修改。

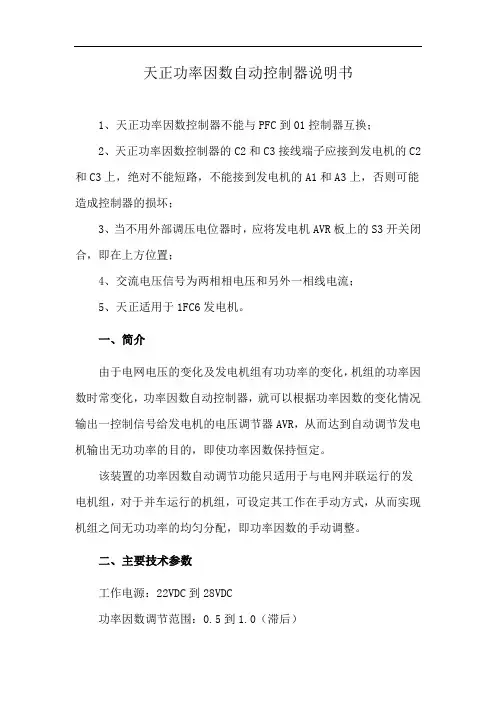

天正功率因数自动控制器说明书1、天正功率因数控制器不能与PFC到01控制器互换;2、天正功率因数控制器的C2和C3接线端子应接到发电机的C2和C3上,绝对不能短路,不能接到发电机的A1和A3上,否则可能造成控制器的损坏;3、当不用外部调压电位器时,应将发电机AVR板上的S3开关闭合,即在上方位置;4、交流电压信号为两相相电压和另外一相线电流;5、天正适用于1FC6发电机。
一、简介由于电网电压的变化及发电机组有功功率的变化,机组的功率因数时常变化,功率因数自动控制器,就可以根据功率因数的变化情况输出一控制信号给发电机的电压调节器AVR,从而达到自动调节发电机输出无功功率的目的,即使功率因数保持恒定。
该装置的功率因数自动调节功能只适用于与电网并联运行的发电机组,对于并车运行的机组,可设定其工作在手动方式,从而实现机组之间无功功率的均匀分配,即功率因数的手动调整。
二、主要技术参数工作电源:22VDC到28VDC功率因数调节范围:0.5到1.0(滞后)功率因数调整适用范围:5%到100%机组额定电流功率因数控制精度:1到4%,可随意设定发电机交流电压输入信号:380VAC发电机交流电流输入信号:0到5A三、主要特点1、智能化:目标功率因数,控制精度,控制速度等多个参数可任意设定。
2、人性化:当手动进行控制时,若“增加”或“减少”状态保持2秒以上时,进行快速控制。
3、测量精度高,且与信号线的接线顺序无关:本控制器采用两相相电压和另外一相电流的测量方法,测量的功率因数只与发电机组的实际功率因数有关,而与接线方式无关,也就是说,更换电压的接线顺序或者电流取样的顺序不影响测量值;该方法测量准确,精度高。
四、参数设定1、目标功率因数的设定a)按“设定/保存”按键,直至显示“SET”字样;b)“SET”显示完毕之后,随后显示目前已设定的功率因数值;c)按“增加”键,增加设定功率因数值;d)按“减少”键,减少设定功率因数值;e)功率因数设定范围为0.5到1.0,超出范围时,显示“ERR”,并退出设定参数程序,不保存设定值;f)设定完毕后,按“设定/保存”按键进行保存。

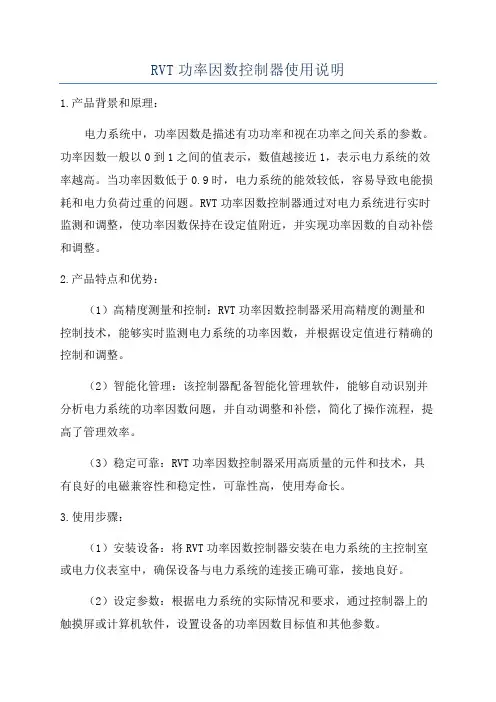

RVT功率因数控制器使用说明1.产品背景和原理:电力系统中,功率因数是描述有功功率和视在功率之间关系的参数。
功率因数一般以0到1之间的值表示,数值越接近1,表示电力系统的效率越高。
当功率因数低于0.9时,电力系统的能效较低,容易导致电能损耗和电力负荷过重的问题。
RVT功率因数控制器通过对电力系统进行实时监测和调整,使功率因数保持在设定值附近,并实现功率因数的自动补偿和调整。
2.产品特点和优势:(1)高精度测量和控制:RVT功率因数控制器采用高精度的测量和控制技术,能够实时监测电力系统的功率因数,并根据设定值进行精确的控制和调整。
(2)智能化管理:该控制器配备智能化管理软件,能够自动识别并分析电力系统的功率因数问题,并自动调整和补偿,简化了操作流程,提高了管理效率。
(3)稳定可靠:RVT功率因数控制器采用高质量的元件和技术,具有良好的电磁兼容性和稳定性,可靠性高,使用寿命长。
3.使用步骤:(1)安装设备:将RVT功率因数控制器安装在电力系统的主控制室或电力仪表室中,确保设备与电力系统的连接正确可靠,接地良好。
(2)设定参数:根据电力系统的实际情况和要求,通过控制器上的触摸屏或计算机软件,设置设备的功率因数目标值和其他参数。
(3)系统监测:启动功率因数控制器,系统将自动进行功率因数的监测和分析,并实时显示系统的功率因数数值和变化趋势。
(4)控制调整:根据监测结果和设定的目标值,功率因数控制器将自动进行电力系统的补偿和调整,以使功率因数保持在设定值附近。
(5)报警和保护:当电力系统的功率因数超出设定的范围时,控制器将发出报警信号,并采取相应的保护措施,避免设备的损坏和故障。
4.使用注意事项:(1)注意设备的安装位置和通风散热:确保设备安装在通风良好、温度适宜的位置,避免过高的温度对设备的影响。
(2)定期检查和维护:定期检查设备的电源连接和接地情况,及时清理设备的灰尘和杂物,确保设备正常运行。
(3)注意设备的电气安全:使用前请确保设备符合相关的电气安全标准,避免电击和火灾等安全事故的发生。
ABBRVT操作说明功率因数控制器ABBRVT是一种用于控制电力系统中电动机和发电机的功率因数的设备。
它基于先进的电力电子技术,可以自动调整电源的功率因数以改善能源利用效率和降低系统的能耗。
以下是ABBRVT功率因数控制器的操作指南:1.连接电源和电动机或发电机:首先,确保将ABBRVT与电力系统的电源和负载设备连接好。
根据设备的额定电流和电压,选择合适的电线和插头进行连接。
2.设置初始功率因数:在ABBRVT的面板控制界面上,可以找到功率因数设置选项。
根据系统的要求,将初始功率因数设置为所需值。
通常,建议将功率因数设置为接近1的值,以最大程度地提高系统的效率。
3.监控功率因数:ABBRVT提供实时功率因数监控功能。
在控制界面上,可以看到当前功率因数的数值。
通过监控功率因数的变化,可以及时调整系统的运行状态,以达到最佳功率因数。
4.调整功率因数:当实际功率因数与所需功率因数之间存在差异时,可以通过调整ABBRVT的参数来改变电源输出的功率因数。
具体的调整方式取决于设备的型号和功能。
在设备的用户手册中可以找到相应的操作指南。
5.定时控制:ABBRVT还提供定时控制功能,可以预先设置不同时间段的功率因数要求。
这对于需要根据不同的负载情况调整功率因数的系统非常有用。
通过定时控制功能,可以实现自动调整功率因数的需求,无需人工干预。
6.告警和保护功能:ABBRVT配备了多种告警和保护功能,以确保系统的安全运行。
当电压、电流或功率因数超出设定范围时,设备会发出警报或自动断电。
监控设备的告警和保护状态,及时采取相应的措施以保护系统和设备的安全。
7.数据记录和分析:ABBRVT可以记录并存储功率因数、电流和电压等关键参数的历史数据。
这些数据可以用于系统性能的分析和优化。
通过数据记录和分析,可以识别出系统中存在的问题,并及时采取措施进行改进。
总结:ABBRVT功率因数控制器是一种用于改善电力系统能源利用效率和降低能耗的设备。
ABB RVC 功率因数控制器调试说明书RVC 简易调试说明书功率因数控制器 RVC功率因数控制器低压系统及产品部ABB低压系统及产品部ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
的电压等级380V/220V/110V及电流输入调试前先检查RVC的电压等级调试前先检查的电压等级及电流输入5A/1A是否正确,是否及电流输入是否正确,是否按说明书中的线路图接线,检查互感器的短接线是否去除。
的四种模式:1.RVC的四种模式: 自动运行模式a----自动运行模式根据无功电流、C/k值设定、切换延时、输出回路数及切换顺序自动切换电容器级数,从而达到目标功率因数。
LCD显示实际功率因数。
手动运行模式b----手动运行模式通过按“”及“-”按钮来加减电容器。
LCD显示实际功率因数。
自动设定模式c----自动设定模式自动设定以下参数: C/k:灵敏度自动设定。
PHASE:连接自动识别包括CT反接及单相。
DELAY:自动将延时间设为40秒。
OUTPUT:输出回路数的自动识别。
SEQUENCE:切换顺序类型的自动识别。
自动设定模式提供了三个子菜单,可用“”按钮选择:1.C/k、相移角、输出回路及切换顺序的设定2.C/k及相移角的设定3.输出回路及切换顺序的设定缺省功率因数设定值:1.00 手动设定模式手动d----手动设定模式手动设定以下参数 COS:目标功率因数 C/k:功率控制器灵敏度 PHASE: 设定相移角 DELAY:切换延时时间 OUTPUT:输出回路数 SEQUENCE:切换顺序类型2. 可设定参数目标功率因数目标功率因数a----COS 目标功率因数这是功率因数控制器通过切换级数而必须达到的目标功率因数。
在手动设定模式时可设定从感性0.7到容性0.7MAN SET – COS。
b----C/kC/k是功率因数控制器的灵敏度。
ABB RVC 功率因数控制器调试说明书RVC 简易调试说明书功率因数控制器 RVC功率因数控制器低压系统及产品部ABB低压系统及产品部ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
的电压等级380V/220V/110V及电流输入调试前先检查RVC的电压等级调试前先检查的电压等级及电流输入5A/1A是否正确,是否及电流输入是否正确,是否按说明书中的线路图接线,检查互感器的短接线是否去除。
的四种模式:1.RVC的四种模式: 自动运行模式a----自动运行模式根据无功电流、C/k值设定、切换延时、输出回路数及切换顺序自动切换电容器级数,从而达到目标功率因数。
LCD显示实际功率因数。
手动运行模式b----手动运行模式通过按“”及“-”按钮来加减电容器。
LCD显示实际功率因数。
自动设定模式c----自动设定模式自动设定以下参数: C/k:灵敏度自动设定。
PHASE:连接自动识别包括CT反接及单相。
DELAY:自动将延时间设为40秒。
OUTPUT:输出回路数的自动识别。
SEQUENCE:切换顺序类型的自动识别。
自动设定模式提供了三个子菜单,可用“”按钮选择:1.C/k、相移角、输出回路及切换顺序的设定2.C/k及相移角的设定3.输出回路及切换顺序的设定缺省功率因数设定值:1.00 手动设定模式手动d----手动设定模式手动设定以下参数 COS:目标功率因数 C/k:功率控制器灵敏度 PHASE: 设定相移角 DELAY:切换延时时间 OUTPUT:输出回路数 SEQUENCE:切换顺序类型2. 可设定参数目标功率因数目标功率因数a----COS 目标功率因数这是功率因数控制器通过切换级数而必须达到的目标功率因数。
在手动设定模式时可设定从感性0.7到容性0.7MAN SET – COS。
b----C/kC/k是功率因数控制器的灵敏度。
