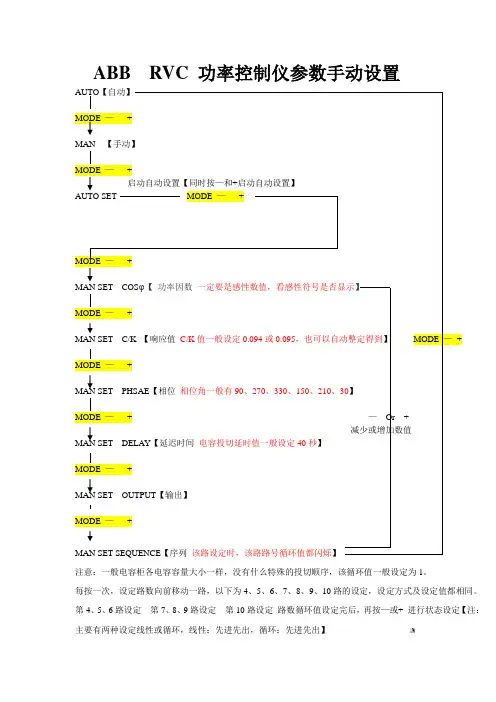

ABB RVC功率控制仪参数手动设置
UTO【自动】
MAN【手动】
启动自动设置【同时按一和+启动自动设置】
MO^E —+
MAN SET COS ©【功率因数一定要是感性数值，看感性符号是否—I
MODE —+
MAN SET C/K【响应值C/K值一般设定0.094或0.095,也可以自动整定得到】MODE
MAN SET PHSAE【相位相位角一般有90、270、330、150、210、30】I
MODE —+ —Or +
减少或增加数值
MAN SET DELAY【延迟时间电容投切延时值一般设定40秒】
AUTO SET MODE —+
E —
I
MAN SET OUTPUT【输出】
I
MAN SET SEQUENCE【序列该路设定时，该路路号循环值都闪 ----------
注意：一般电容柜各电容容量大小一样，没有什么特殊的投切顺序，该循环值一般设定为
1。
每按一次，设定路数向前移动一路，以下为4、5、6 7、8、9、10路的设定，设定方式及设定值都相同。
第4、5、6路设定第7、& 9路设定第10路设定路数循环值设定完后，再按一或+进行状态设定【注：主要有两种设定线性或循环，线性：先进先出，循环：先进先出】。

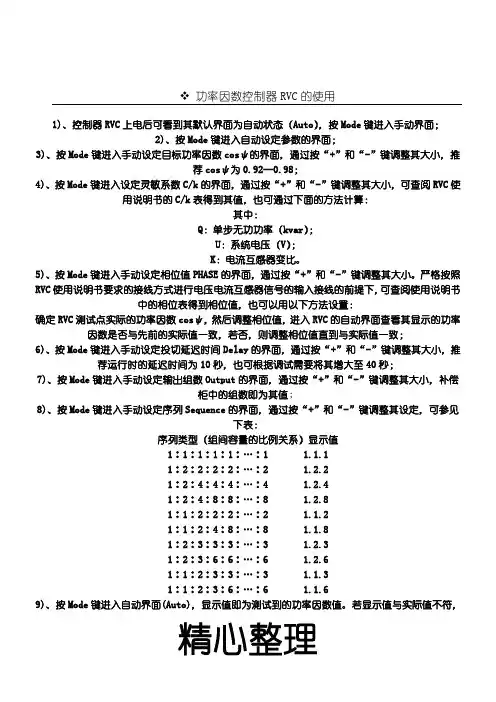

功率因数控制器RVC的使用
1)、控制器RVC上电后可看到其默认界面为自动状态（Auto），按Mode键进入手动界面；
2)、按Mode键进入自动设定参数的界面；
3)、按Mode键进入手动设定目标功率因数cosψ的界面，通过按“+”和“-”键调整其大小，推
荐cosψ为0.92--0.98；
4)RVC使
5)
RVC
确定
6)
7)
8)
1∶1∶2∶2∶2∶…∶2 1.1.2
1∶1∶2∶4∶8∶…∶8 1.1.8
1∶2∶3∶3∶3∶…∶3 1.2.3
1∶2∶3∶6∶6∶…∶6 1.2.6
1∶1∶2∶3∶3∶…∶3 1.1.3
1∶1∶2∶3∶6∶…∶6 1.1.6
精心整理
9)、按Mode键进入自动界面(Auto)，显示值即为测试到的功率因数值。
若显示值与实际值不符，
可以通过调整相位值PHASE改变相位关系，直到与实际值一致，设定参数结束。
智能电流表DH8的使用
1)仪表通电前，先确认接线是否正确，确认无误后方可通电。
2)仪表有4个按键，两种操作状态。
SET为转换参数类别和确定键，
为加减键, 为移位和修改键。
3. 支路有无谐振电流过大现象。
三．支路电流三相严重不平衡
1. 检查支路各相电容是否有损坏。
2. 检查支路电抗是否有损坏。
精心整理
四．电抗器发热严重并伴有噪音或啸叫
1. 确定支路电流是否在正常范围。
2. 排除电抗器质量问题。
3. 电容是否有损坏或降容引起支路谐振点偏移。
精心整理。

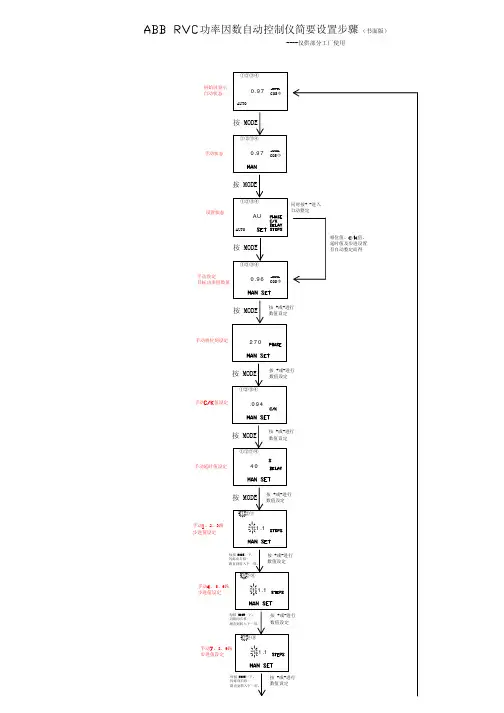

ABB RVC 功率控制仪参数手动设置
AUTO【自动】
MODE —+
MAN 【手动】
MODE —+
启动自动设置【同时按—和+启动自动设置】
AUTO SET MODE —+
MODE —+
MAN SET COSφ【功率因数一定要是感性数值，看感性符号是否显示】
MODE —+
MAN SET C/K 【响应值C/K值一般设定0.094或0.095，也可以自动整定得到】MODE —+ MODE —+
MAN SET PHSAE【相位相位角一般有90、270、330、150、210、30】
MODE —+ —Or +
减少或增加数值
MAN SET DELAY【延迟时间电容投切延时值一般设定40秒】
MODE —+
MAN SET OUTPUT【输出】
MODE —+
MAN SET SEQUENCE【序列该路设定时，该路路号循环值都闪烁】
注意：一般电容柜各电容容量大小一样，没有什么特殊的投切顺序，该循环值一般设定为1。
每按一次，设定路数向前移动一路，以下为4、5、6、7、8、9、10路的设定，设定方式及设定值都相同。
第4、5、6路设定第7、8、9路设定第10路设定路数循环值设定完后，再按—或+ 进行状态设定【注：主要有两种设定线性或循环，线性：先进先出，循环：先进先出】。
ABB RVC 功率因数控制器调试说明书RVC 简易调试说明书功率因数控制器 RVC功率因数控制器低压系统及产品部ABB低压系统及产品部ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
的电压等级380V/220V/110V及电流输入调试前先检查RVC的电压等级调试前先检查的电压等级及电流输入5A/1A是否正确，是否及电流输入是否正确，是否按说明书中的线路图接线，检查互感器的短接线是否去除。
的四种模式:1.RVC的四种模式: 自动运行模式a----自动运行模式根据无功电流、C/k值设定、切换延时、输出回路数及切换顺序自动切换电容器级数，从而达到目标功率因数。
LCD显示实际功率因数。
手动运行模式b----手动运行模式通过按“”及“-”按钮来加减电容器。
LCD显示实际功率因数。
自动设定模式c----自动设定模式自动设定以下参数: C/k:灵敏度自动设定。
PHASE:连接自动识别包括CT反接及单相。
DELAY:自动将延时间设为40秒。
OUTPUT:输出回路数的自动识别。
SEQUENCE:切换顺序类型的自动识别。
自动设定模式提供了三个子菜单，可用“”按钮选择:1.C/k、相移角、输出回路及切换顺序的设定2.C/k及相移角的设定3.输出回路及切换顺序的设定缺省功率因数设定值:1.00 手动设定模式手动d----手动设定模式手动设定以下参数 COS:目标功率因数 C/k:功率控制器灵敏度 PHASE: 设定相移角 DELAY:切换延时时间 OUTPUT:输出回路数 SEQUENCE:切换顺序类型2. 可设定参数目标功率因数目标功率因数a----COS 目标功率因数这是功率因数控制器通过切换级数而必须达到的目标功率因数。
在手动设定模式时可设定从感性0.7到容性0.7MAN SET – COS。
b----C/kC/k是功率因数控制器的灵敏度。
ABB RVC补偿器使用手册序言使用要点本说明手册旨在帮助您快速安装和操作RVC控制器。
在安装和操作RVC控制器之前，请仔细阅读以下注意事项。
本手册供负责安装、维护和操作的人员使用。
安全守则PF控制器的安装、维护和操作必须由合格的电工来进行。
在使用PF控制器之前，必须断开所有电气连接。
如果要清洗PF控制器，应首先关闭电源，然后使用一块干布擦除灰尘，禁止使用研磨剂、溶剂或酒精清洗。
不要打开PF控制器的外壳，因机器中没有用户可维护的部件。
PF控制器与一个电流变压器连接，在确认电流变压器短路或与另一个电阻很低的并行负载连接前，不要拔掉变压器的接头，否则可能有高压危险。
不要将本产品用于除原目的以外的其它用途。
连接到PF控制器的所有电缆必须符合当地规则，它们要求至少能够耐受60度的环境温度。
必须提供外部隔离设备（例如：熔断器）来保护PF控制器（参考井6、F1和F2）和电容器组（参考井6、F3、F4和F5），另外，它们应该安装在同一个开关箱中，PF控制器隔离线路的典型保护水平是6A，然而电容器组的保护水平由自身的额定等级决定。
电磁兼容性：本PF控制器已经检验及完全符合EU（欧盟)对50HZ下工作的EMC（电磁兼容性）的规程要求，并带有显示验证生效的CE标记。
当在系统中使用仪器时，EU规程可能要求验证该系统符合EMC标准。
下列指导有助于改善系统的EMC性能。
1、金属屏蔽一般可改善EMC性能。
2、走线应远离屏蔽的缝隙。
3、走线应靠近接地的金属体。
4、对机盖或其它需要的面板部件使用多个接地线。
5、避免公共接地阻抗。
图示（参考文件2GCS201086A0050 1/2)#1、正面视图 3.6、接通或断开电容步进开关1.1、安装支架 3.7、电感性PF1.2、液晶显示屏 3.8、电容性PF1.3、小键盘 3.9、报警单元3.10、测量单元#2、背面视图 3.11、参考§特性2.1、安装支架2.2、电压接入头#4、小键盘2.3、k&i，电流接入头 4.1、模式按钮2.4、步进输出 4.2、-按钮4.3、+按钮#3、液晶显示屏3.1、有功输出#5、安装3.2、温度过高指示 5.1、将控制器滑入电容器机壳3.3、隔离显示 5.2、将安装支架插入控制器的对3.4、用户参数设置应固定孔眼。
ABB RVC 功率因数控制器调试说明书RVC 简易调试说明书功率因数控制器 RVC功率因数控制器低压系统及产品部ABB低压系统及产品部ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
ABB保留由于技术或其他开发需要随时改变或修改以下所述信息的权利。
的电压等级380V/220V/110V及电流输入调试前先检查RVC的电压等级调试前先检查的电压等级及电流输入5A/1A是否正确，是否及电流输入是否正确，是否按说明书中的线路图接线，检查互感器的短接线是否去除。
的四种模式:1.RVC的四种模式: 自动运行模式a----自动运行模式根据无功电流、C/k值设定、切换延时、输出回路数及切换顺序自动切换电容器级数，从而达到目标功率因数。
LCD显示实际功率因数。
手动运行模式b----手动运行模式通过按“”及“-”按钮来加减电容器。
LCD显示实际功率因数。
自动设定模式c----自动设定模式自动设定以下参数: C/k:灵敏度自动设定。
PHASE:连接自动识别包括CT反接及单相。
DELAY:自动将延时间设为40秒。
OUTPUT:输出回路数的自动识别。
SEQUENCE:切换顺序类型的自动识别。
自动设定模式提供了三个子菜单，可用“”按钮选择:1.C/k、相移角、输出回路及切换顺序的设定2.C/k及相移角的设定3.输出回路及切换顺序的设定缺省功率因数设定值:1.00 手动设定模式手动d----手动设定模式手动设定以下参数 COS:目标功率因数 C/k:功率控制器灵敏度 PHASE: 设定相移角 DELAY:切换延时时间 OUTPUT:输出回路数 SEQUENCE:切换顺序类型2. 可设定参数目标功率因数目标功率因数a----COS 目标功率因数这是功率因数控制器通过切换级数而必须达到的目标功率因数。
在手动设定模式时可设定从感性0.7到容性0.7MAN SET – COS。
b----C/kC/k是功率因数控制器的灵敏度。

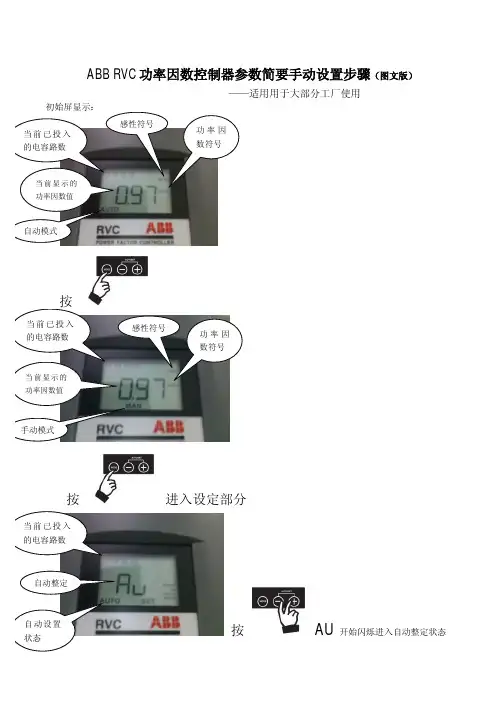

ABBRVC功率因数控制器参数简要手动设置步骤
以下是ABBRVC功率因数控制器参数手动设置的步骤：
1.确定期望功率因数：
-首先，根据系统的要求和实际情况，确定所需的期望功率因数。
通
常情况下，功率因数应接近
2.连接设备：
3.进入参数设置界面：
-打开ABBRVC功率因数控制器的接口设备，进入菜单界面。
4.设置基本参数：
-根据使用环境和具体需求，设置ABBRVC功率因数控制器的基本参数。
这些参数包括设备接入的电源电压、额定功率等。
确保基本参数的设置与
电力系统的要求相匹配。
5.设置开关阈值：
-根据实际情况，设置ABBRVC功率因数控制器的开关阈值。
开关阈值
是设备触发开关的上下限值，用于控制系统中功率因数的调节范围。
确保
开关阈值的设置适用于当前电力系统。
6.设置调节参数：
-设置ABBRVC功率因数控制器的调节参数，以实现期望功率因数的控制。
调节参数包括比例增益、积分时间等。
根据系统响应特性和调节要求，对调节参数进行适当的调整，以确保系统稳定性和性能。
7.设置保护参数：
-设置ABBRVC功率因数控制器的保护参数，以保护设备和电力系统。
保护参数包括过载保护、过电流保护、过压保护等。
根据实际情况，设置保护参数的阈值，以防止设备因异常情况而受损。
8.设定反馈参数：
-设定ABBRVC功率因数控制器的反馈参数，以提供系统反馈信号进行控制。
反馈参数包括电压反馈、电流反馈等。
根据实际测量信号，设定反馈参数的增益和零点等，以确保控制的准确性和稳定性。
9.存储设置参数：
-一旦完成所有参数的设置，将设置的参数存储到ABBRVC功率因数控制器中。
确保所有参数都正确存储，并能随时读取和修改。
10.测试和调试：
-运行ABBRVC功率因数控制器，并进行测试和调试。
通过检查输出的功率因数和电流波形，验证设置的参数是否满足要求。
根据需要，进行调整和校正，直到设备正常运行且输出功率因数符合预期。
总结：
ABBRVC功率因数控制器参数设置步骤包括确定期望功率因数、连接设备、设置基本参数、设置开关阈值、设置调节参数、设置保护参数、设定反馈参数、存储设置参数等。
通过逐步设置和调试，确保设备正常运行并实现期望功率因数。
