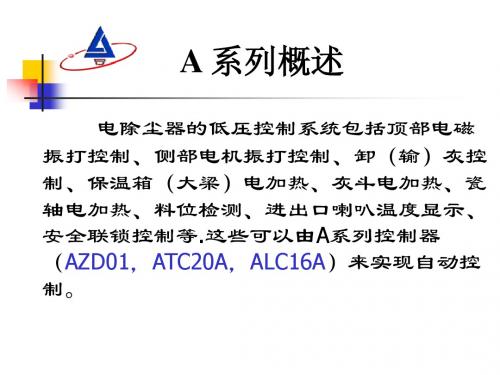

ALC16A微机自动逻辑控制器培训指南福建龙净环保股份有限公司ALC16A微机自动逻辑控制器培训指南引言随着工业技术的不断更新，产品也在不断的创新。
本公司在电除尘领域有几十年的应用和研究，许多产品得到了广泛的应用和客户的认可。
I/O（输入/输出）逻辑时序控制系统作为电除尘系统的一个重要组成部分，也得到了广泛的应用和用户的好评。
ALC16A微机自动逻辑控制器可很好地应用于电除尘中的振打/卸灰等有关I/O逻辑控制的系统中，它具有多功能、高性能、操作简洁、网络化等特点。
一、ALC16A的主要技术特点1、高性能采用MCS-51系列单片机为主控芯片、可编程逻辑器件为片选信号芯片、EEPROM为存储介质；通过开关电源供电；通过可控硅控制输出；应用了光耦隔离、看门狗等技术；具备RS-485串行通讯接口，可以用汉显微控制终端进行配置和编程，也能与上位计算机进行通讯，成为智能电除尘器控制系统（IPC系统）的一个组成部分。
这种合理而又简约的系统结构，大大提高了系统的稳定性和可靠性。
2、多功能可通过上位机或微控制终端进行灵活地配置和设定，即在相同的硬件条件下，一个通道可以配置成不同的功能（如振打/卸灰控制等），此外还具有状态指示、故障报警等功能。
3、操作简洁本产品只设置了两组拨码开关和两个跳线端子，并在电路板表面有它们设置的说明表格，其他设置均可在上位机或汉显微控制终端上进行操作。
4、网络化本产品配有RS-485串行通讯接口，可多台控制器与上位机或微终端通讯，上位机或微终端可对控制器进行设定和控制，实现集中控制、现场监控。
二、ALC16A回路工作原理1、回路工作原理（图1）图1图中只画出了第一通道输入、输出的连接（输入与输出通道是一一对应OUT1-IN1），其中J1为接触器，当输出有效导通了OUT1两个端子间双向可控硅，使得J1得电吸合；当输出板为ALC16A-SCD时，输出有效导通了该通道的4N25从而启动了相应的电机保护器。
输出板上的XP202（XP302）、XP203（XP303）口和控制手动/自动/停止的转换开关线路相连，XP202（XP302）的第2~9脚分别对应第1~8通道，XP203（XP303）的第2~9脚分别对应第9~16通道，与第一脚短连表示强制开，与第十脚短连表示强制关。
根据配置好的功能，控制器运行时就对相应地通道进行时序控制输出来启停相应地接触器或电机保护器，最后来控制电机的启停，接触器或电机保护器再返回一个实际的状态给控制器（如图中的J1的辅助触点就是返回点）。
2、各种功能的原理2.1振打控制功能t(分)2.1.1每个振打控制通道都能按一定的时序运行，每个通道可输入起始时间（参数a）、运行时间（参数b）、停止时间（参数c），另外所有振打通道还共用一个振打大周期（参数T）。
以上参数输入后，在运行时该通道即可按图2的时序运行，振打大周期时间达到后，每个通道复位后重新运行。
图22.2卸灰控制功能卸灰控制通道同样具有参数a、参数b、参数c和卸灰通道共用的卸灰大周期参数T，其参数意义与取值范围同振打，但由于卸灰有多种工作方式，在某些方式中，部分参数没有意义。
卸灰分为卸灰1、卸灰2两种，而且卸灰1、卸灰2又分别有多种工作方式。
卸灰工作方式可由拨码开关选择，各方式的意义如下：（1）、卸灰1：XP102接口只有高料位信号输入，即16个高料位信号分别对应16路卸灰通道，有两种卸灰工作方式，意义如下：方式0：定时卸灰+料位辅助控制方式平时完全按a、b、c参数设定周期性工作，当灰位达到高料位（高料位信号输入有效）时，强行卸灰一个“工作时间”（即b参数）。
如果高料位信号在卸灰一个“工作时间”后仍然存在，则产生高料位报警。
如果高料位信号在卸灰一个“工作时间”后消失，则按c、b（停止——工作）的时序运行。
方式1：高料位+定时控制方式平时处于停止状态。
当灰位达到高料位时开始卸灰，卸灰机卸灰一个“工作时间”后，若高料位信号已消失则停止卸灰，若高料位信号仍然存在，则继续卸灰并产生高料位报警。
（2）、卸灰2：XP102接口具有高低两种不同的料位信号输入，即一组高低料位输入信号对应一个卸灰输出通道，有三种卸灰工作方式，意义如下：方式0：定时卸灰+料位辅助控制方式平时完全按a、b、c参数设定周期性工作，当灰位达到高料位（高料位信号输入有效）时，强行卸灰一个“工作时间”（即参数b），灰位达到低料位时，卸灰停止工作。
如果高料位信号在卸灰一个“工作时间”后仍然存在，则产生高料位报警。
如果高料位信号在卸灰一个“工作时间”后消失，则按c、b（停止——工作）的时序运行。
方式1：高料位+定时控制方式平时处于停止状态。
当灰位达到高料位时开始卸灰，卸灰机卸灰一个“工作时间”后，若高料位信号已消失则停止卸灰，若高料位信号仍然存在，则继续卸灰并产生高料位报警。
方式2：高低料位控制卸灰方式卸灰工作完全按高、低料位的信号控制，当灰位达到高料位时开始卸灰，卸灰一个“工作时间”后，高料位信号仍然存在，则产生高料位报警。
当灰位达到低料位时停止卸灰，卸灰机停止一个“停止时间”后低料位仍然存在，则产生低料位报警。
三、ALC16A工作原理1、主要器件简介1.1 W78E58W78E58单片机是winbond公司MCS 51系列中的一种高性能8位单片机。
W78E58功能、引脚与80C52完全兼容，并提供512B 的内部RAM以及32KB的Flash EEPROM，从而使系统不需扩展外部程序存储器便可满足程序的容量要求。
1.2 X5043X5043为串口EEPROM，掉电可保存，用于存贮设备运行参数。
1.3 IMP813LIMP813L为CPU外围监视电路，用于电源掉电检测、看门狗自复位电路和复位电路。
1.4 GAL22V10通用阵列逻辑GAL (Generic Array Logic)-GAL22V10产生片选信号 ,大大提高了集成度。
它采用了EEPROM工艺，实现了电可擦除、电可改写，其输出结构是可编程的逻辑宏单元，因而它的设计具有很强的灵活性，可以实现速度特性较好的逻辑功能。
2、ALC16A控制器的结构按输出方式的不同分为两种：（1）接触器方式：主要由ALC16A-ZK 主控板与ALC16A-SC输出板组成；（2）电机保护器方式：主要由ALC16A-ZK主控板与ALC16A-SCD输出板组成。
当有料位输入的卸灰控制时还用到端子板。
3、ALC16A控制器原理方框图方框图体现了控制各部分单元电路之间的连接关系。
图34、电路原理分析4.1 主控板主要电路分析4.1.1 单片机系统W78E58（U6）选用Winbond公司的高性能8位单片机W78E58。
W78E58功能、引脚与80C52完全兼容，并提供512B 的内部RAM以及32KB的Flash EEPROM，从而使系统不需扩展外部程序存储器便可满足程序的容量要求。
U10（74HC373）是地址锁存器，U16（62256）作为可读写的随机存储器RAM，这几个芯片组成了一个基本的单片机系统；U7（X5043）作为串行E2PROM，由于它具有掉电不丢失储存的数据的特点，故可作为重要设定参数的储存器，可以永久保存数据。
4.1.2 I/O接口该板采用2块I/O芯片U4和U13（8255），U4的A口用于状态返回开关量的输入，B口用于拨码开关的地址设置，C口用于74LS244的片选和拨码开关的方式设置；U13的A、B口用于开关量的输出，C口留着扩展之用。
4.1.3 复位与自复位电路U8（IMP813L）是一个复位/自复位专用芯片，它能产生上电复位信号与手动复位信号。
另外，它还有一个看门狗电路，当单片机系统万一受干扰终止运行时，它能自动将系统重新复位后投入正常运行。
4.1.4 片选电路该板采用了通用阵列逻辑GAL (Generic Array Logic)-GAL22V10（U11）产生片选信号 ,大大提高了集成度。
它采用了EEPROM工艺，实现了电可擦除、电可改写，其输出结构是可编程的逻辑宏单元，因而它的设计具有很强的灵活性，可以实现速度特性较好的逻辑功能。
4.1.5 电源电路本控制器稳压电源有+5V 、+12V 两组，由开关电源模块转换后输出。
4.2 输出板主要电路分析 4.2.1 光隔开关量输出ALC16A-SC 板开关量输出的光隔器件E1~E16采用MOC3041，输出后触发双向可控硅BTA12/600（U17~U32），然后可直接驱动220V 的中间继电器或接触器，启停相应通道的电机。
ALC16A-SCD 板开关量输出的光隔器件E1~E16采用4N25，提供电子开关来启停电机保护器。
4.2.2 手/自动电路手/自动状态是通过三极管9013（V1~V16）的导通或截止来实现的。
当9013的基极为高电平时导通从而触发了输出电路，否则相反。
XP202（XP302）的第2~9脚分别对应第1~8通道，XP203（XP303）的第2~9脚分别对应第9~16通道，与第一脚短连表示强制开，与第十脚短连表示强制关。
SW1（1）（2）SW1（1）（2）5、ALC16A控制器的操作图4 图55.1 拨码开关设置（SW1）：（1）设定控制器的地址（表1）。
由拨码开关1~7位表示地址（0~127），第7位最高位。
ON表示0，OFF表示1。
例如：图4所示的地址为0x00=0，图5所示的地址为0x0A=10。
（2）设定控制器与上位机或者微终端通讯时的波特率，由拨码开关第8位表示。
例如：图4所示的波特率为9600，图5所示的波特率为4800。
（SW2）：（3）设定卸灰的工作方式（表2），由拨码开关1、2位表示地址。
ON表示0，OFF表示1。
例如：图6所示为方式0，图7所示为方式1。
拨码开关第3位备用。
（4）设定控制器状态，由拨码开关第4位表示。
例如：图6所示为运行状态，图7所示为配置状态。
SW2（3）（4）SW2（3）（4）图6 图75.2 跳线设置控制器采用RS485通讯方式，将J1跳线端子短连。
J2跳线端子不短连表示每一次修改的参数都将被保存到EEPROM（X5043）；如果配置和运行参数都已经设置好，并且这些参数都是比较理想的时候，将J2跳线端子短连，保护EEPROM（X5043）的数据。
此时，修改的参数没有被保存，复位后读取的参数是端子短连前被保存的参数。
5.3 与上位机和微终端相关的操作请参阅相关说明书四、ALC16A的现场调试1、上电之前，按照结构图和系统通讯图接好线路，检查外观，紧固件是否松动，接插件是否插好。
2、拔掉电源输入端子，上电检查电源是否正常，正常后断电再插上电源端子。
3、上电，电源指示正常（LED）。
终端运行在监控方式下，能检测到ALC16A设备。
终端运行在监视方式下，IPC与ALC16A通信正常。
